Как высчитать мощность по сечению провода

Электросеть является возможным источником вероятного появления пожара. Дабы предупредить опасность, необходимо пристально отнестись к ее монтажу. Проводка снутри помещения должна проводиться строго по установленным правилам и требованиям. Для того дабы легче было ориентироваться при выборе материала для монтажа, была разработана таблицу сечения кабелей по мощности, в какой указаны все вероятные аспекты подсчетов напряжения по устанавливаемой сети.

Что такое сечение провода, и как его высчитать?

Сечение кабеля – это площадь жилки, приобретенная во время разрезания провода. В процессе монтажа нужно пристально отнестись к сечению провода, благодаря этому можно предупредить возгорание в проводке. Происходит это так как при соотношении низкого сечения и высочайшей нагрузки происходит нагрев провода, из-за чего изоляция начинает расплавляться, а скоро и воспламеняется.

Провода с огромным сечением неопасны, так как выдерживают огромные нагрузки, но по собственной цены время от времени несут неоправданные денежные издержки. Верно будет проводить электросеть в доме из расчета планируемого подключения устройств и техники, выбрав для этого среднее сечение. Все правила расчетов смотрите в ПУЭ (номера таблицы 1, 3, 4).

Подбирается сечение по следующим характеристикам:

сила тока, измеряемая в Амперах;
мощность, указывается в киловаттах;
тип материалов, применяемых в проводке, дюралевая либо медная жилка;
количество подводимых фаз.

Как избрать сечение по мощности?

Сечение выбирают прежде всего, рассчитав его по мощности. Для этого ведется подсчет всех устройств, которые будут употребляться в доме. Мощность домашней техники можно узреть на самом приборе. К сумме прибавляется от 2-ух до 3-х киловатт, беря во внимание будущие покупки электротоваров.

Снутри дома идеальнее всего применять только медную проводку, так как она лучше проводит ток, при всем этом эластичная и имеет большой срок эксплуатации в отличие от дюралевых жилок. Единственный недочет – высочайшая цена материала.

В таблице «Правил установки электрооборудования» указывается сечение жилки внутренний проводки, сделанной из меди.

Рассмотрев обозначенные примеры, можно узреть, что в этом случае расчеты проводятся, исходя из характеристик мощности и силы тока.

Таблица сечения проводов из алюминия составляются по другому принципу. Так как сила тока в таковой проводке существенно изменяется, то необходимо учесть следующие характеристики:

длину применяемого кабеля;
сечение его жилок;
сопротивление, которое способен оказывать материал провода;
какую температуру нагрева может выдерживать кабель.

Таким макаром в таблице указывается, в каком соотношении будут сила тока и сечение жилки. Подробнее можно поглядеть таблицу ниже.

Как высчитать сечение по мощности и длине кабеля

При подведении подсчетов необходимо держать в голове, что при сопротивлении материала часть тока пропадает. Потому длина кабеля существенно оказывает влияние на утрату напряжения. Схожее явление появляется на огромных участках электросети, длина проводки которого измеряется в километрах. В быту этот показатель достаточно маленький.

Дабы верно вычислить сечение жилок, можно пользоваться следующими формулами:

Для вычисления силы тока пригодится произвести расчет: I = Р / (U cos ф)

I – показатель, который нужно вычислить;
Р – мощность устройств, которые будут употребляться в быту;
U – напряжение, что поступит в сеть;
cos ф – показатель, который значит подключаемую электротехнику.

Дабы найти сечение провода, рекомендуется пользоваться следующей формулой: Rо=р L / S

Rо – показатель сопротивления материала проводника;
Р – показатель сопротивления материала, применяемого для проводки;
L – общая длина кабеля, применяемого для проведения электросети в доме;
S – площадь жилки на сечении

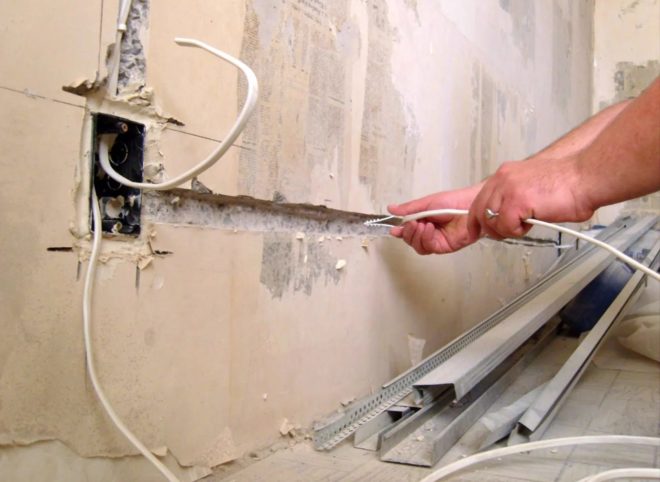

Прокладывая электросеть по помещению, нужно принимать во внимание все ее особенности и количество узлов.

Какая проводка будет употребляться: закрытая либо открытая?

Рассчитывая, какая нагрузка будет поступать на проведенную проводку, клиент должен обусловиться с тем, как она будет перейти по помещению, снаружи стенок либо будет закрыта штукатуркой.

Если помещение, в каком будет улечся проводка, сделано из кирпича либо бетона, то кабель рекомендуется положить в особые канавки и закрыть штукатуркой. В домах, построенных из дерева, проводка должна перейти по обработанной поверхности, а в качестве защитного кожуха применяют особые каналы для электрокабеля либо гофрированную трубу. Не считая того, в первом случае электрики советуют применять кабеля электропровода плоской формы, для открытого типа – форма кабеля должна быть круглой.

Расчет сечения провода по потребляемой мощности

В случае замены либо прокладки проводки нужно точно высчитать характеристики кабеля, который будет употребляться. Одним из главных характеристик является сечение провода, которое определяет какую к проводу можно подключить нагрузку по мощности. Очень слабенький провод может не выдержать нагрузки, а с чрезвычайно огромным сечением обойдется в пару раз дороже. Также нужно учесть, что чем меньше сечение жил, тем больше их электрическое сопротивление, так что еще непременно нужно учесть длину провода и метод его укладки.

Что необходимо знать

Если перерезать хоть какой кабель, то под слоями изоляционного материала станет видна жила провода, которая и является проводником электрического тока. Когда провод перерезан (рассечен), то в месте среза жила видна как круг, площадь которого именуется сечением жилы провода и замеряется в мм² (квадратных миллиметрах). Потому, выбирая наилучшее сечение провода, на самом деле, подбирается поперечник его токоведущих жил.

Так как токопроводящая часть кабеля железная, а изоляция из ПВХ, резины либо схожих им материалов, то по уровню сопротивления нештатным ситуациям провода можно условно поделить на три уровня:

Токоведущая жила и изоляция сохраняют целостность. Т.е. перегрев провода произошел в допустимом пределе и ничего не вышло.
Изоляция плавится, но металл жилы остается без изменений. После устранения поломки предстоящая эксплуатация такового провода невозможна – он просит неотклонимой замены.
Сгорание изоляции и плавление железной базы. Как правило это последствие недлинного замыкания.

Знать, как высчитать сечение как раз и необходимо, дабы исключить 2-ой и 3-ий варианты, ведь не считая самого кабеля, для проводки подбираются защитные устройства, которые отключают линию при повышении силы тока.

Совет! При покупке дешевого провода, лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно выполнить штангенциркулем либо микрометром. Дело в том, что некоторые ТУ допускают погрешность мало ни не много – в 20-30% от номинала – если сечение провода по мощности будет рассчитано «впритирку», это угрожает возгоранием.

Базы сортировки

Единственный метод отменно подобрать в квартиру либо дом провод по сечению токоведущей жилы – знать какой мощности к нему будут подключаться приборы. Еще таковой способ именуют «по нагрузке», так как в электрических схемах все присоединенные приборы рассматриваются как нагрузка либо сопротивление.

Поначалу нужно найти мощность устройств. Это можно выполнить несколькими методами:

отыскать в техническом паспорте устройства информацию о ней;
мощность указывается на самих устройствах – обычно ее указывают на пластинках либо стикерах из металла, хотя могут и просто нанести маркировку на корпус.
замерить силу тока при работе и рассчитать мощность – экзотичный метод, который применяется в исключительных случаях, когда необходимы четкие результаты.

Если устройство изготовлен в Рф, Украине либо Беларуси мощность на нем всегда указывается как Вт (ватт) либо кВт (киловатт). Если изделие евро, азиатского либо южноамериканского производства, буковкой – W. Применяемая нагрузка на таких устройствах обозначают как “ТОТ” либо “ТОТ МАХ”.

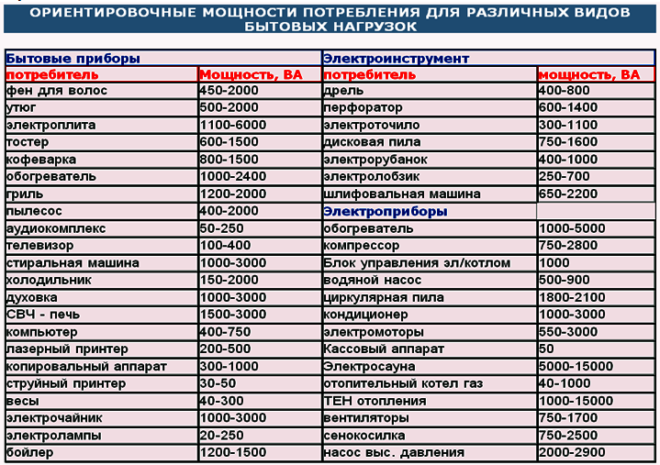

Если не удалось точно установить мощность устройства, можно взять для расчета среднестатистические данные.

При всем этом следует держать в голове, что характеристики в них указаны в большенном спектре, а это означает, что избранный по наименьшему значению кабель может не соответствовать требованиям.

Это означает, что в таком случае нужно учесть очень вероятную мощность устройств и подобрать для них надлежащие сечения кабелей по потребляемой мощности. В неприятном случае кабель может перенагреваться в процессе использования, прямо до возгорания изоляции.

Как вычислить

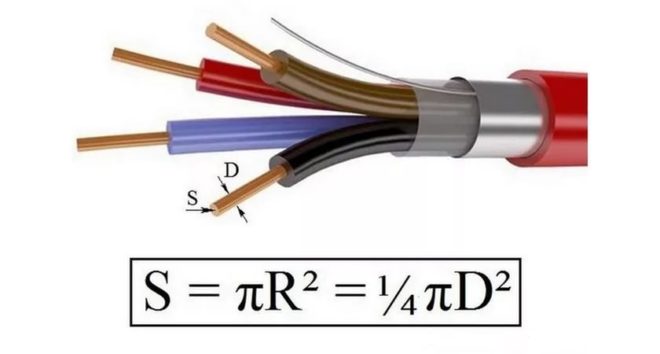

Делая расчет сечения провода, необходимо держать в голове ординарную закономерность – чем больше присоединенные к нему устройства потребляют тока, тем больше должен быть поперечник жилы и массивнее сам провод. Легче всего сечение найти в однопроволочной жиле по следующей формуле:

Тут d – значит поперечник жилы (мм), а S – разыскиваемая площадь сечения (мм²).

Чуток труднее вычислять поперечник многопроволочной жилы – тут нужно измерить поперечник каждой отдельной проволочки и отыскать их среднее значение, тогда формула приобретает следующий вид:

Где n – обозначает число жил, d – средний поперечник, S – разыскиваемая площадь сечения. Также допускается измерить поперечник одной проволочки и помножить итог на их количество. Формула остается таковой же, только d сейчас будет не средний поперечник, а измеренный по одной проволочке.

Если подсчетов предвидится много, то высчитать сечение провода можно с помощью специального калькулятора сечений кабелей онлайн, в который просто необходимо внести все данные про число и поперечник токонесущей жилы и он выдаст итог.

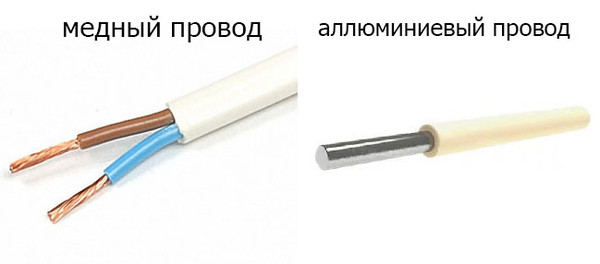

Особенности сечения проводки из различных материалов

Проводка из алюминия, использовавшаяся еще в советское время, на данный момент запрещена для монтажа внутренней проводки, но все еще применяется как самый экономный вариант, невзирая на сравнимо маленький срок эксплуатации и общую надежность. При перегревах она начинает крошиться, резвее окисляется на воздухе и имеет наименьшую электропроводность – это означает, что при одинаковом сечении проводов, медный способен пропустить через себя большее количество тока, чем дюралевый.

Медный кабель обладает значимой прочностью и стойкостью к коррозии, потому если приходится поменять всю проводку, то безотступно рекомендуется применять медную, тем паче, что это прямое требование ПУЭ. Так как медный провод дороже дюралевого, то знать подходящие значения сечения провода по мощности при его использовании будет значимой экономией для сметы.

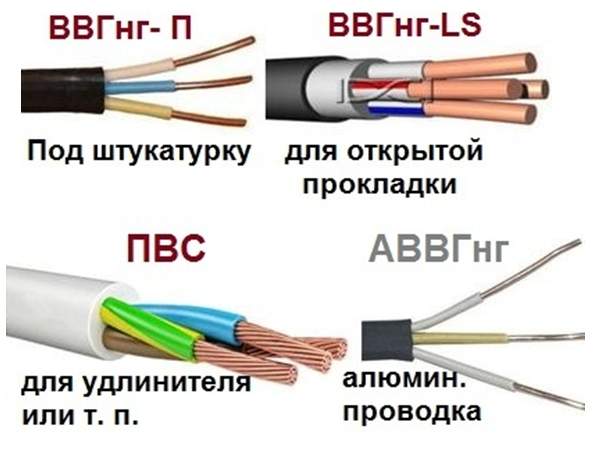

При прокладывании сокрытой проводки в домашних критериях лучше избрать однопроволочный кабель, так как он проще в монтаже и не просит дополнительных действий.

Вначале рассчитанный на множественные извивы многопроволочный имеет больший срок эксплуатации, но при подключении к нему розеток концы жил необходимо будет залудить, так как с течением времени проволочки в жиле «утрясутся» и контакт ухудшится.

В большинстве случаев такие провода используют для подключения к сети нестационарных устройств: фен, утюг, бритва и остальные.

Для стандартной проводки квартир, домов, особняков существует общий расчет. Согласно ему при длительной нагрузке в 25А используют сечения провода по току (медный) 4,0 мм² и поперечником – 2,26 мм. В согласовании с этими расчетами, на линию устанавливается автоматический выключатель (автомат) который обычно устанавливается во вводном щитке в месте ввода проводов в квартиру либо дом.

Сечение кабелей при открытой либо закрытой проводке

При движении токовых импульсов по проводнику он нагревается. Чем тока больше, тем посильнее тепло. Один и тот же ток, проходящий по проволоке различного поперечника, разносторонне действует на выделение тепла. Чем меньше сечение, тем посильнее происходит нагревание от нагрузки.

Читайте по теме: Высчитать мощность по току и напряжению

Потому, если линия делается открытой, можно уменьшить сечение – взять наименее сильные провода. В таком случае он резвее остывает и изоляция не портится. При закрытом методе монтажа ситуация ужаснее – тепло уходит медлительнее, и тут уже нужен более сильный материал – провода большего сечения.

Конструкция проводки и покупка подходящего количества расходных материалов, просит способностей проектирования. Нужно будет выполнить следующие деяния:

Нарисовать план квартиры либо других помещений, где она планируется, и отметить будущие розетки и осветительные приборы.
Выяснить мощность всех имеющихся устройств и бытовой техники: ламп, обогревательных устройств, чайников, фенов и т. п. Это дозволит тормознуть на рациональном варианте.
Измерить длину планируемой полосы и сложить все собранные характеристики вкупе.
Избрать марку кабеля. Для внутренней проводки лучше применять тонкий провод.
Приобрести нужное количество.

Кроме этого, принимают во внимание, согласуется ли сечение провода по потребляемой мощности с его критической нагрузкой в данном проекте и с током защитных выключателей.

Принятая раскраска изоляции жил никак не находится в зависимости от их сечения и применяется только для удобства монтажа:

синий – для нейтрали;
желто-зеленый – заземление;
белоснежный, карий и остальные – фазные проводники.

Выключателей лучше устанавливать несколько и сходу их подписать: к примеру «кухня», «спальня» и т. д. Линия освещения всегда проводится от вводного автомата раздельно и не находится в зависимости от розеток. Даже если в некий из них произойдет куцее замыкание, то без света дом не остается, ну и в случае необходимости ремонт можно будет выполнить с обычным освещением, не пользуясь фонариком либо свечками.

Всегда лучше подобрать сечение провода с припасом – экономия это отлично, но она должна быть разумной, ну и непонятно, что туда позже будет врубаться.
В помещениях с завышенной влажностью очень возможно, что может пригодиться изоляция в два слоя.
При покупке необходимо уточнять допустимый поперечник извива провода, в особенности это касается однопроволочных. Дело в том, что если просто перегнуть кабель, то в этом месте может усугубиться проводимость, потому производители всегда указывают допустимый радиус извива, отталкиваясь от внешнего поперечника всего кабеля. В большинстве случаев это значение равно 10-15.
Кабеля из меди и алюминия не совмещаются и не соединяются обыденным методом. Для их скрепления можно употреблять особенные клеммники либо шайбы (покрытые цинком).

Как подсчитать характеристики подходящего кабеля

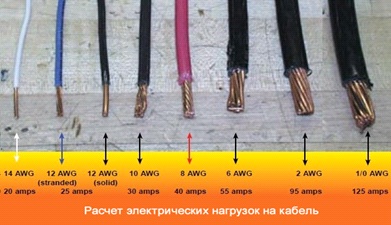

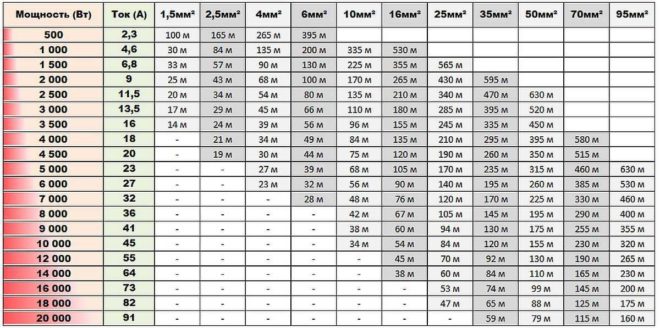

Если линия электропередачи впечатляющей длины (100 и больше метров), то все расчеты нужно делать беря во внимание утраты тока, что будут происходить конкретно на кабель. В неотклонимом порядке это делается при проектировании электроснабжения домов. Все исходные данные вносят в проект заблаговременно, для контроля и перестраховки их перепроверяют, используя норму мощности, выделенную на весь дом и протяженность от него до столба. Рассчитать нужные характеристики помогает такая таблица:

Выбор подходящего сечения провода при монтаже проводки лучше делать с припасом. Если он будет, все новые приборы, показавшиеся в квартире можно тихо включать, не боясь перегрузки.

Если сечения не хватает, то выхода только два: замена проводки либо отказ от одновременного применения сильной бытовой техники.

Если срочно нужна удлинить розетку, а подходящего провода вблизи нет, можно пользоваться разными кабелями, сцепив их параллельно друг дружке. Таковой способ не используют повсевременно, а прибегают к нему в моменты последней необходимости, но если уж он и применяется, а тем паче для подключения массивного устройства, то необходимо применять провода одинакового сечения. Если и это требование не выходит выполнить, то подсчитывая, выдержит ли провод, нужно принимать во внимание только кабель наименьшего сечения.

Перевод ватт в киловатты

При указании мощности для огромных электроприборов применяются такие единицы измерения как ватты и киловатты. Приставка «кило» обозначает, что число нужно помножить на 1000, потому 1кВт = 1000 Вт, 5 кВт = 5000ВТ, 3 кВт = 3000Вт, а 1Вт = 0,001 кВт и т.д.

К устройствам, которые потребляют так низкое количество тока, что даже его подбирать не надо относятся:

холодильник;
зарядное устройство;
телек;
радиотелефон;
ночники и торшеры.

Но если в эту же розетку будет подключаться, например, обогреватель, то делать расчеты нужно непременно.

Выбор, какое сечение кабеля будет применено, это важнейший компонент проекта любого электрической цепи, от помещения, до городских либо производственных сетей. Верный подбор обеспечивает электрическую, пожарную безопасность и экономичность бюджета проекта.

Как выполнить расчет мощности по сечению провода

Время от времени в процессе использования может появиться потребность выполнить расчет мощности провода по сечению. Это может потребоваться в случае, если для вас нужно добавить в существующую сеть нового потребителя либо поменять имеющийся устройство более массивным.

Прокладывать для этих целей новый кабель либо провод — не всегда целенаправлено, потому можно произвести расчет способности применять старенькый кабель либо провод.

Выбор мощности под определенное сечение провода

Сечение провода и расчетная мощность электроприборов — это две неразрывно взаимосвязанные вещи. Потому, если у нас есть провод, то, исходя из номинальных характеристик электроприборов, планируемых к подключению, можно найти их соответствие.

Определяющую роль при всем этом выборе играют табл. 1.3.4 и 1.3.5 ПУЭ для медных и дюралевых проводов соответственно.

Определение номинальной мощности электроприборов

Первой неувязкой, с которой мы можем столкнуться при выборе соответствия проводов и мощности устройств является непропорциональность величин. Ведь в таблицах 1.3.4 и 1.3.5 ПУЭ приведена зависимость сечения провода от номинального тока. Нам же нужно перевести ее в номинальную активную мощность.

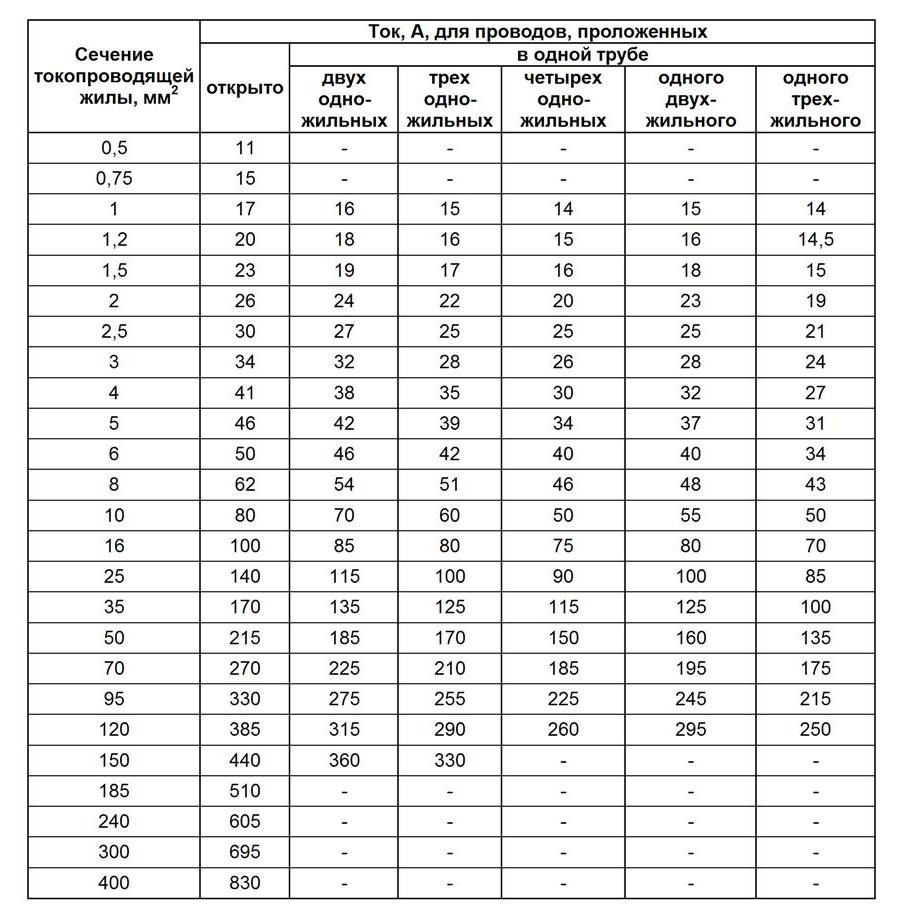

Табл.1.3.4 ПУЭ для медных проводов

Чтобы выполнить перевод величин для однофазовой сети переменного тока можно пользоваться формулой: , где Р – номинальная активная мощность, U – напряжение электросети (для однофазовой сети оно составляет 220В), I – номинальный ток для определенного сечения провода, избранный по соответственной таблице ПУЭ, а cosα – это коэффициент мощности, который является соотношением полной и активной мощности.
Наибольшей неувязкой в данной формуле является значение cosα. Обычно оно указывается в паспорте устройства. Время от времени его можно перечесть, исходя из соотношения полной мощности, измеряемой ВА и активной мощности, измеряемой Вт. Если вы подключаете не дроссель, трансформатор либо электродвигатель, то его значение будет близко к единице. Для видео, аудио и другой домашней техники может значительно отличаться.
Произведя этот нехитрый расчет, мы получаем номинальную мощность, которую способен пропустить провод данного сечения для определенного потребителя. Ведь для различных потребителей значение номинальной мощности 1-го и такого же провода может значительно отличаться.
Произведя таковой расчет, вы сможете найти, подходит ли новый электроприёмник к старенькой проводке. Хотя, поправде, почти всегда электрики предпочитают произвести расчет тока по сечению провода.

Направьте внимание! При подмене электроприборов следует уделить внимание не только лишь соответствию проводки, но и соответствию розетки, если такая предусмотрена. В данном случае нам будет нужно знать номинальный ток устройства. Ведь розетки выпускаются с номиналами в 10, 16 и 25А. Чтобы розетка соответствовала электроприбору, следует избрать наиблежайшее большее значение.

Проверка соответствия провода при увеличении мощности сети

Но существенно почаще приходится сталкиваться с необходимостью прибавления новейшей розетки либо выключателя (см. Установка розеток и выключателей своими руками) в уже существующую сеть. В данном случае нужно проверить, что данный провод выдержит увеличении нагрузки и не перегорит.

В данном случае лучше создавать расчет также, как рекомендует аннотация по выбору сечения провода.

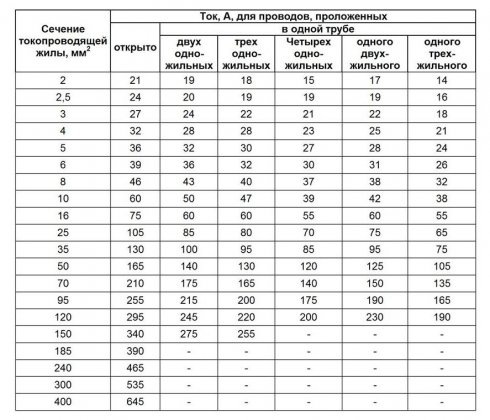

На рисунке приведена табл.1.3.5 ПУЭ для дюралевых проводов

Допустим, мы приняли решение подключить дополнительную розетку. В данном случае нам нужно произвести расчет суммарной нагрузки всех уже присоединенных приемников. А потом добавить предполагаемую критическую нагрузку новейшей розетки и проверить выдержит ли провод таковой ток.
Для этого исполняем расчет силы тока в каждой розетке и выключателей, присоединенных к данной группе, а потом суммируем их. Делается это по той же формуле, только сейчас рассчитываем номинальный ток, исходя из узнаваемых нам значений номинальной мощности.
Произведя расчет по току сечения провода, делаем вывод о способности подключения дополнительной розетки. Часто выполнить это нереально и подключение новейшей розетки либо выключателя можно выполнить только при условии понижения коэффициента применения электроприборов данной группы. Другими словами, в данном случае нельзя включать все приборы сразу. И чем больше нагрузка вновь подключаемых устройств, тем наименьшее число устройств вы сможете включить сразу в данной группе.

Направьте внимание! Что, согласно п. 1.3.10 ПУЭ, нулевые и защитные проводники не принимаются в расчет при определении количества проводов. Но это правило распространяется лишь на трехфазные сети.

Некоторые особенности расчета при добавлении нагрузки сети

Но расчет силы тока по сечению провода должен включать в себя и еще целый ряд характеристик, которые могут быть определяющими в некоторых случаях. Ведь сечение провода выбирается, исходя из критерий нагрева проводника и теплопотери, а этот параметр может значительно разнообразить при различных методах прокладки.

Поправочные коэффициенты из табл. 1.3.12 ПУЭ

Сначала, следует учесть, что, согласно п.1.3.10 ПУЭ, значения в таблицах зависимости нагрузки провода от сечения должны быть уменьшены при их совместной прокладке. Если прокладывается пучком более 5 проводов, то коэффициент составляет 0,68. Если более 7 проводов, то 0,63, если более 10, то 0,6.
Не считая того, если кабели либо провода проложены пучками в коробах, то здесь также следует использовать понижающие коэффициенты. Они приведены в таблице 1.3.12 ПУЭ.
Сечение и соответственно стоимость провода может значительно поменяться и при прокладке провода по горячим помещениям, к примеру, саунам. В данном случае, согласно табл. 1.3.3 ПУЭ, следует применять поправочные коэффициенты.

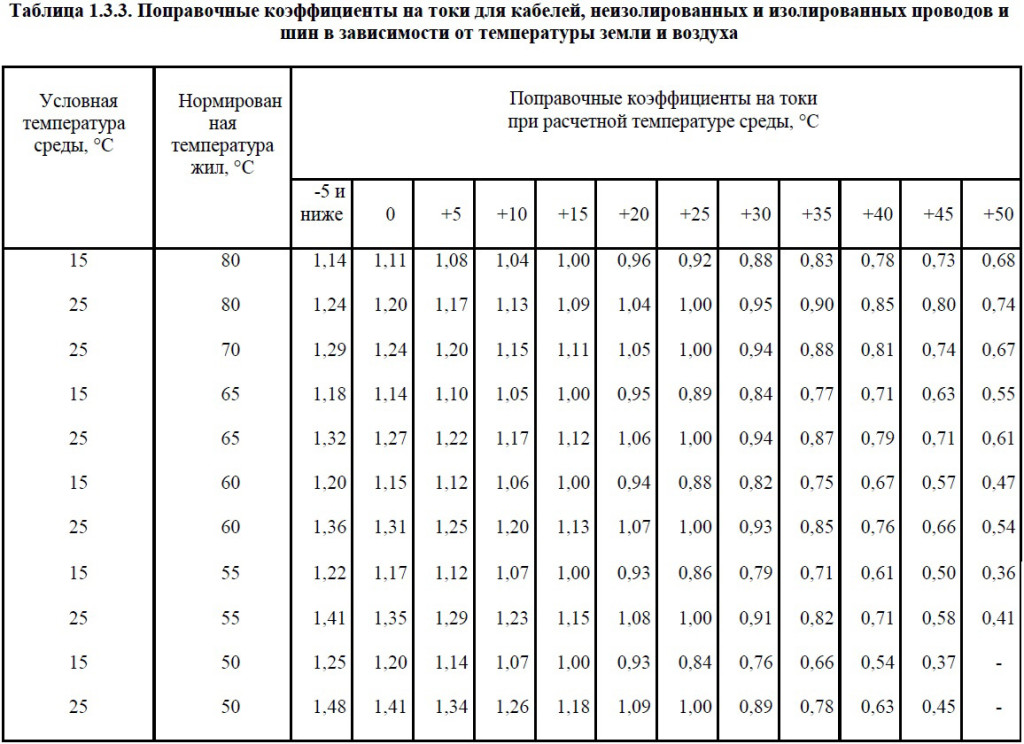

Поправочные коэффициенты из табл. 1.3.3 ПУЭ

Вывод

Видите ли, произвести расчёт соответствия проводу подключаемой нагрузке не так и трудно, и это полностью можно выполнить своими руками. При всем этом следует держать в голове, что соответствие сечения провода — это только одна из заморочек.

Ведь следует еще держать в голове о согласовании электроустановочного оборудования, защитного оборудования, ну и о понижении электрических параметров контактов и проводов вследствие их старения нельзя забывать. Потому, если для вас нужно произвести подмену электрической сети, не стоит отделываться полумерами.
