Еще не так давно электрический теплый пол оставался льготой состоявшихся людей, но с того времени все поменялось. На сегодня рынок заполнился обилием предложений в разновидности теплых полов по легкодоступным ценам. Сейчас систему теплый пол может установить хоть какой желающий.
Но будьте внимательны, на ряду с тем, что электрические полы дают много преимуществ, внедрение таковой системы может стоить очень недешево, иметься в виду, в валютном эквиваленте потраченные за услуги электроэнергии.
Главные правила для электрического теплого пола
- Для действенного отопления электричеством, нужно иметь жилое помещение с неплохой термоизоляцией.
- Программное управление позволяет регулировать отопление. Необходимо только задать на панели устройства, характеристики рабочего режима. Программатор позволяет значительно сберегать электроэнергию.
- Нужна неотклонимая установка УЗО (Устройство защитного отключения), устройство применяется для защиты человека от поражения электрическим током.
- Перепады температуры могут деформировать напольное покрытие. Во время укладки ламината, нужно оставлять термические зазоры, другими словами, кромки пола не должны плотно прилегать к стенкам, а плинтус нельзя пришивать к полу, дабы пол под воздействием термического расширения мог свободно “ездить “ и при всем этом оставаться ровненьким.
Где устанавливают электрический теплый пол?
Теплый электрический пол устанавливают в большинстве случаев на 1 этаже, как в коттеджах, у каких подвальное помещение либо гараж не отапливаемые, или в высотных домах в каких обычно холодные полы, причина нередких простудных болезней.
Но более распространенной установкой теплого пола, остается ванная комната. Устанавливают теплый пол в ванной комнате, не зависимо от этажа. Ординарными словами, теплый пол в ванной комнате — это изыск, верх комфорта, и это понятно: всегда приятно оказаться после принятия душа на теплом полу.Ну и к тому же, комната, которая нередко подвергается многообразию воды, стремительно сохнет и не допускает образованию плесени на стенках и потолке.
Механизм работы электрического теплого пола
При использовании обыденного электрического провода, к примеру, те что применяют для освещения и розеток, делается расчет сечения проводника, а так же, инсталлируются соответственный номинал автоматических выключателей, для того дабы понизить либо не допустить нагрев кабеля, по другому, проводники будут греться, рассыхаться и осыпаться, и в конечном итоге, может привести к недлинному замыканию.
С проводами электрического теплого пола дело обстоит с точностью до напротив. В нагревательных проводах должно преобразоваться тепло, как можно с огромным тепловыделением. Особые провода не разрушаются, и могут служить очень длительно, даря тепло и комфорт. Надежные производители дают гарантию на продукцию более чем на 20 лет.

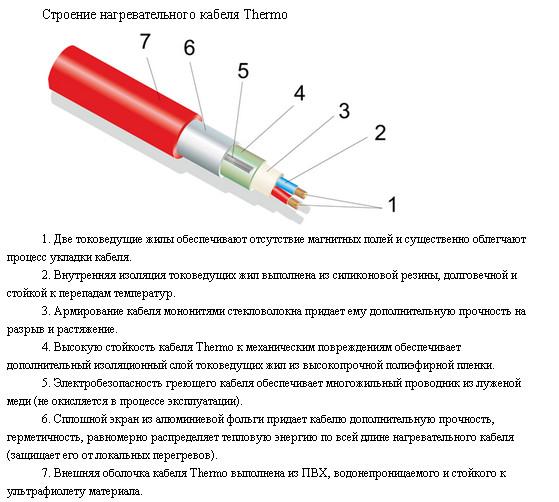

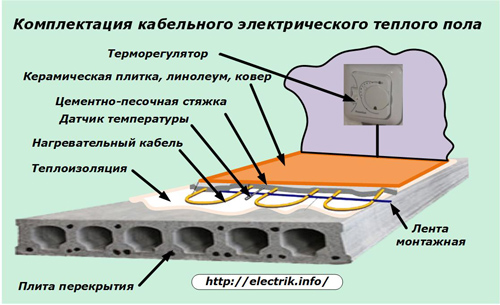

Электрический нагревательный кабель теплого пола
нагревательный кабель для теплого пола
Нагревательный кабель представляет собой нагревательные нити в тефлоновой изоляции. Такая конструкция кабеля наделяет теплый электрический пол высочайшей степенью безопасности и устойчивостью.
До того как приобрести комплектующие электрического теплого пола, необходимо выполнить проект площади. Размечаем места для стационарной мебели: для кровати, комода, кухонной мойки, столешницы, ванны, унитаза и т.п. Заложить кабель необходимо на свободной площади.
Если теплый пол дополнение к основному отоплению, имеется в виду подогреть только только пол, но не обогреть полностью помещение, в использовании таковой схемы, довольно покрыть площадь в 30 процентов. Если теплый пол будет главным и единственным отоплением в помещении, нагревательный кабель должен занимать минимум 50% площади.
После того как вы заполучили комплектующие – нагревательный кабель, гофру для датчика, терморегулятор, монтажную ленту (крепление для нагревательного кабеля), можно приступать к монтажу.
Потребление нагревательного провода электроэнергии на квадратный метр, для комфортабельной температуры.
- Для сухих помещений – 120 Вт/м2
- Для мокроватых помещений – 140 Вт/м2
К примеру, площадь покрытия в 5 м2 в сухом помещении, будет потреблять электроэнергию в час — 5м2 х 120Вт = 600 Вт.
Во мокро помещении, допустим, высчитали 3м2. 3м2 х 140Вт = 420Вт. За 10 часов работы, расход электроэнергии составит 4200Вт.
Высота установки термостата более 300 мм от уровня незапятнанного пола. Таковой уровень будет достаточным, для обыденного регулятора тепла. Установка электронного термостата предполагает уровень несколько выше: так не придется наклонятся очень низковато, дабы разглядеть цифровые характеристики.
До того как уложить нагревательный кабель под стяжку, основание пола необходимо выровнять для равномерной отдачи тепла. Потом, нагревательный кабель должен быть замоноличен стяжкой, нельзя допускать пустоты, по другому в таких местах кабель сильно будет нагреваться и в конечном итоге выйдет из строя. Убрать повреждение без вскрытия пола не представляется вероятным.
Дабы избежать утрат тепла, нужно выполнить доброкачественную теплоизоляцию пола, дабы тепло не уходило в низ. Термоизоляция дозволит навести весь потенциал тепла ввысь, так не придется переплачивать за излишние киловатты. Термоизоляция может состоять из пробковых плит, изофлекса, пеноплекса и другого подходящего строительного материала. Термоизоляция отлично сберегает тепло, но и ведет к удорожанию проекта.
Температурный датчик устанавливают между нагревательным кабелем. Располагают датчик в гофрированной трубе, можно было бы и без гофры обойтись, но в случае выхода из строя датчика, этот принципиальный элемент в регулировании температуры нереально будет поменять на новый. Размещенный в гофре датчик после выхода из строя просто высвобождается и заменяется новым.
Концевую часть гофры нужно заизолировать скотчем либо изолентой. Это делается для того, дабы раствор стяжки не попал в отверстие трубы и не приморозил датчик контроля температуры — датчик должен оставаться свободным.
До того как залить стяжку, нагревательные провода необходимо опробовать на работоспособность.
Толщина стяжки 3 – 5 см. Если нанести стяжку наименее 3 см, пол прогреваться будет не умеренно, может получится термическая “зебра”. Наращивать больше 5 см нет смысла: пол будет длительно прогреваться.
Включать в работу теплый электрический пол в цементно–песчаной стяжке, можно не преждевременное чем через месяц. Стяжка должна Как видно затвердеть.
Электрический теплый пол в матах
электрический матовый теплый пол
Электрический теплый пол в матах очередное инженерное достижение в сфере подогрева жилища.
С монтажем электрического узкого пола совладать фактически хоть какой. Дело в том, что укладка узкого пола не нуждается в расчете, как в случае нагревательного кабеля, где нужна некоторая квалификация. Единственное что необходимо выполнить, кустарному мастеру, попытаться как можно поточнее высчитать свободную площадь, для того, дабы приобрести нужный метраж узкого пола.
В монтаже матов песчано-цементная стяжка не пригодится. Электрический теплый пол укладывается на ровненький пол без впадин и без перекосов. Можно применять два варианта:
Площадь укладки узкого электрического пола, можно выполнить конфигуральной, другими словами с поворотами, как к примеру в ванной комнате, совмещенной с туалетом. Сетку мата можно разрезать, при всем этом, нельзя разрезать проводник. Разрез позволяет развернуть мат в необходимое направление. Куски матов не должны налегать друг на друга.
Укладка гофры с датчиком контроля температуры и терморегулятор устанавливаются так же, как и в случае с электрическим нагревательным кабелем.
Если площадь большая, пригодиться несколько нагревательных матов. Каждый нагревательный мат должен быть обеспечен своим терморегулятором.
Инфракрасный пленочный электрический пол
пленочный теплый пол
Современные технологии дозволили достигнуть более совершенной системы подогрева помещений. Изобретатели теплых полов ставили впереди себя сходу несколько задач: выполнить подогрев пола технологичным, экономным и действенным, и кажется, целеустремленным инженерам удалось достигнуть всех перечисленных критерий.
Пленочный электрический пол применяется с хоть каким видом напольного покрытия: паркетной доской, ламинатом, напольной плиткой, ковролином.
Пленочный теплый пол делается в виде пленки на углеродной базе.
Температурный режим пленочного теплого пола, так же регулируется при помощи терморегулятора.
Электрические теплые полы. Какие они бывают?
Приятно, согласитесь, ступать по подогретому солнцем паркету либо идти на пляж по теплым камням. Не считая того, все мы знаем о полезности хождения с босыми ногами. Но как это делать не только лишь летом, но и круглый год? Выход есть – теплые полы! Мы попытаемся тщательно поведать об этом методе дополнительного подогрева при помощи электрических теплых полов.
Итак, из чего состоит электрический теплый пол и каких типов он бывает?
Нагревательный кабель
Это электрический провод, резистивный либо саморегулирующийся, помещенный в изолирующую оболочку. Резистивный кабель греется при подаче тока умеренно по всей длине. Бывает как одножильным, так и двухжильным (один либо два изолированных проводника соответственно). К одножильному кабелю питание подключается с обоих концов, к двухжильному – только с 1-го, потому процесс укладки этого кабеля проще. 2-ой конец двухжильного кабеля ограничен муфтой.

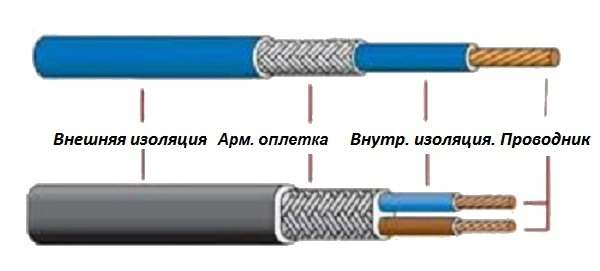

Нагревательный кабель. Принципное устройство
Одножильный кабель почаще применяется на улице либо на производстве — из-за вероятности появления высокого электромагнитного поля. Двухжильный подходящ для жилых помещений, т.к. наличие нагревательной и соединительной жил содействует гашению возникающего электромагнитного поля.
Саморегулирующийся кабель содержит в себе две токопроводящие жилы и саморегулируемую матрицу. При повышении температуры вовне расстояние между частичками, из которых состоит матрица, возрастает, вырастает напряжение и снижается мощность нагрева. Если наружняя температура снижается, то, соответственно, напротив – напряжение падает, а мощность нагрева возрастает. Зависимо от наружных критерий температура отдельных участков такового кабеля может быть разной.

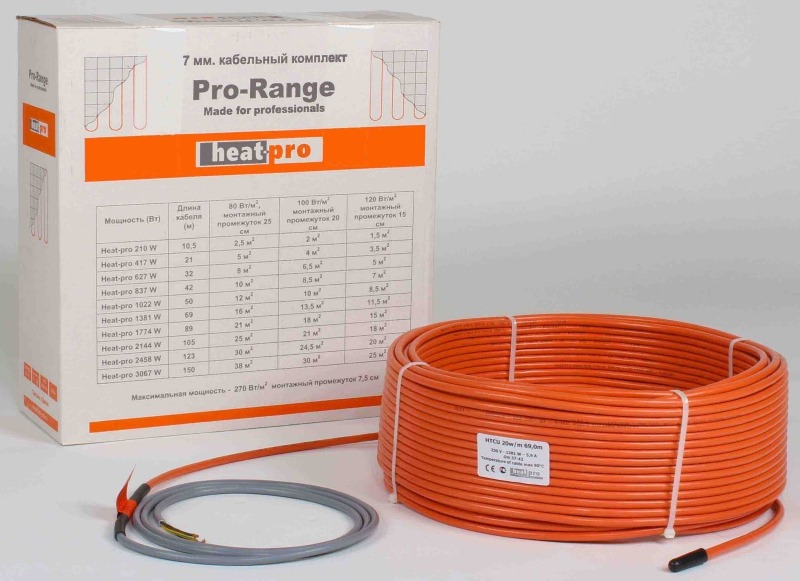

Нагревательный кабель теплого пола Pro-Range, Davi

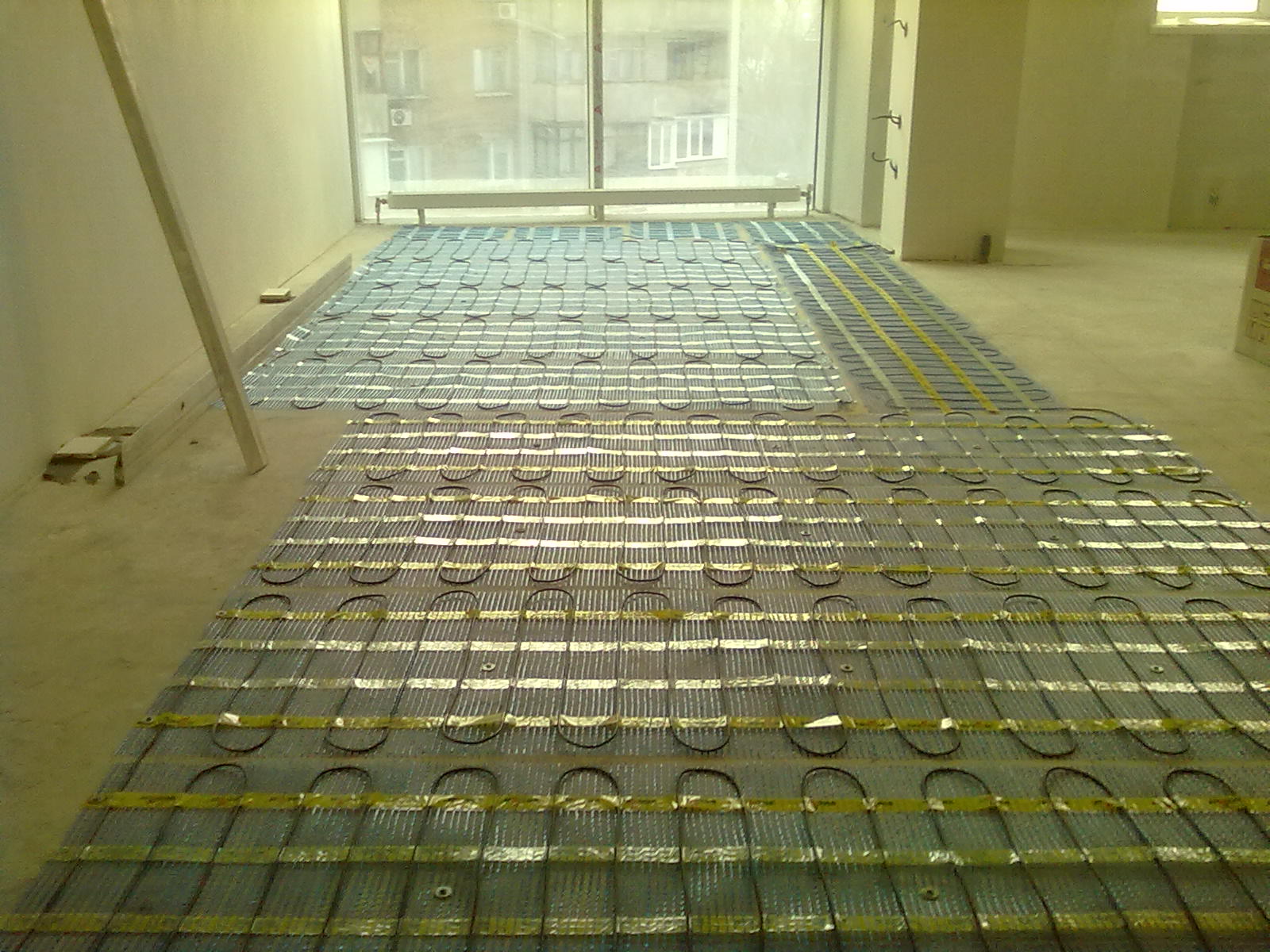

Нагревательный мат
Это неметаллическая сетка (обычно изготовляемая из стекловолокна), с шириной полотна 45-50 см, на которой закреплен нагревательный кабель маленького, до 5 мм, поперечника. Для защиты от наружных воздействий сетка покрыта дюралевой пленкой и ПВХ-оболочкой. Кабель на сетке закрепляется волнообразно, с определенным шагом (расстоянием между витками кабеля); он также бывает как одножильным, так и двухжильным.
Нагревательный мат DEVI Devimat DTIF
Конструкция нагревательных матов с одножильным кабелем проще, за счет чего их цена существенно дешевле. Зато маты с двухжильным кабелем имеют малый уровень электромагнитного излучения и проще в укладке.

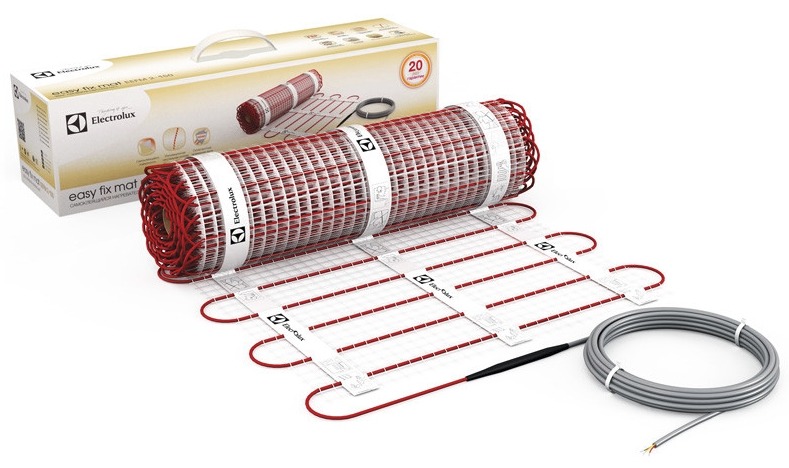

Двухжильный нагревательный мат Electrolux
Дабы подключить нагревательный мат к электросети, пригодится провод длиной от 2 метров. Он соединен с нагревательным кабелем мата через муфту.
Резать мат с целью укорачивания нельзя, потому следует брать мат или равный обогреваемой площади пола, или наименьший.

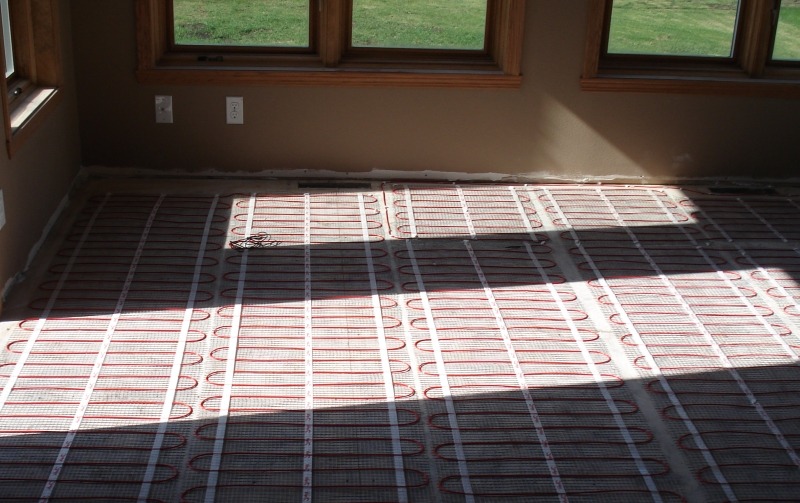

Нагревательные маты укладывают под напольное покрытие — например, плитку. Наличие стяжки нужна далековато не всегда.

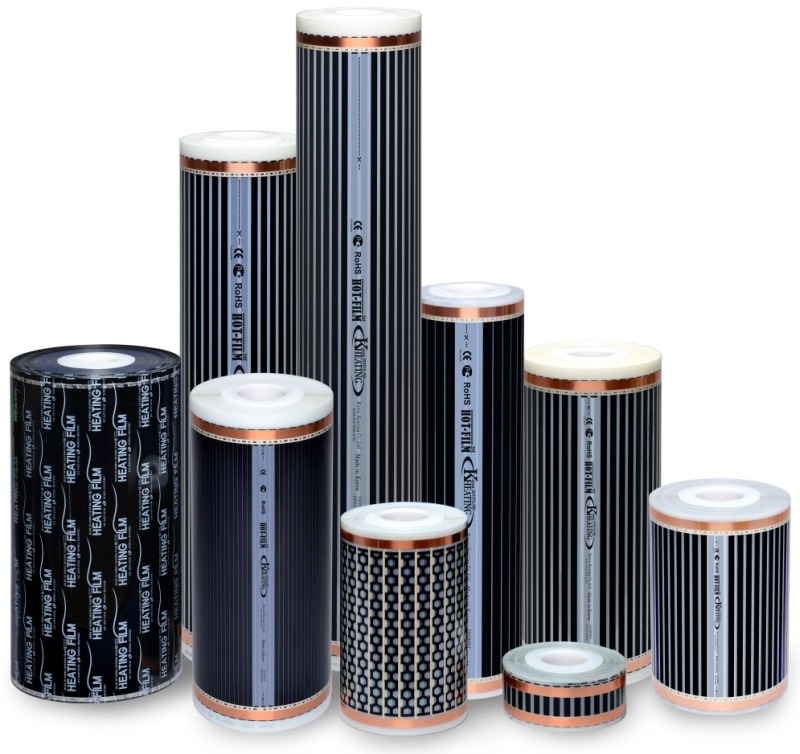

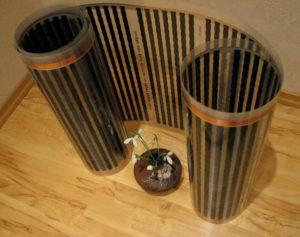

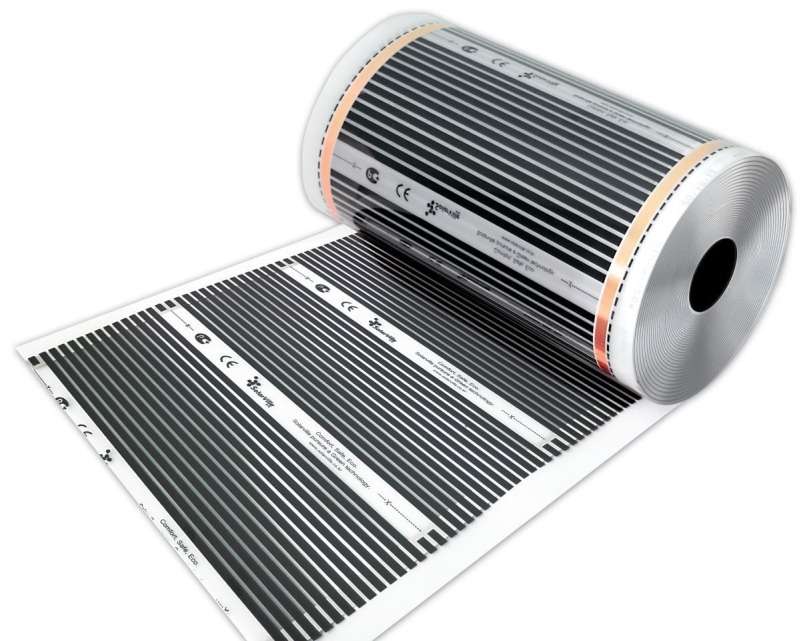

Инфракрасная нагревательная пленка
Это узкая (до 0,5 см) и эластичная полимерная пленка. Она состоит из расположенных параллельно друг дружке полосок токопроводящего материала. Эти полосы герметично заламинированы материалом, владеющим завышенными электроизоляционными и противопожарными качествами.

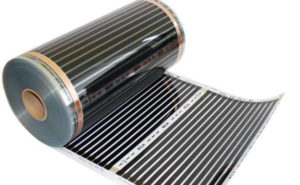

Инфракрасная нагревательная пленка
Инфракрасное излучение таковой пленки греет не воздух, а предметы. Она не только лишь безобидна для здоровья, но и содействует образованию ионов с отрицательным зарядом, которые благотворно действуют на человеческий организм. Уровень электромагнитного излучения инфракрасной нагревательной пленки не превосходит характеристик обыденных бытовых устройств. К тому же при ее использовании отсутствует шум, вибрация, не появляются посторонние запахи, сохраняется подходящий уровень влажности воздуха.
Инфракрасная нагревательная пленка
Одно из преимуществ инфракрасной нагревательной пленки – очень обычная укладка, также легкость демонтажа (с тем, дабы перенести ее в другое место, по мере надобности). Ее можно применять как под тонкие напольные покрытия – ламинат, линолеум, ковролин, паркет, дерево (в данном случае выбирайте пленку мощностью 140 Вт/кв.м), так и под такие, как глиняная плитка и керамогранит, искусственный камень – для этого типа напольного покрытия пригодится пленка мощностью 220 Вт/м.кв.
Не запамятовывайте уточнить у торговца наивысшую температуру нагрева электрического теплого пола допустимую для Вашего напольного покрытия.
Терморегулятор – управляющий элемент электрического теплого пола
Словарь определяет терморегулятор как устройство, автоматом регулирующий работу отопительного/охлаждающего оборудования (в нашем случае — теплого пола) с учетом получаемых им данных о текущей температуре воздуха. На практике это значит, что при помощи терморегулятора система врубается и выключается, поддерживает нужный уровень температуры, регулирует дополнительные функции. Без терморегулятора управлять работой теплого пола нереально, а косвенным результатом его наличия является экономия электроэнергии – попусту растрачивать ее, продолжая нагревать уже и без того теплую комнату, терморегулятор не дозволит.
Если теплым полом оборудуется помещение с завышенной влажностью, то терморегулятор в данном случае выносится за границы помещения и устанавливается снаружи.
Терморегуляторы делятся на три вида: механический (аналоговый), электронный с механическим управлением и электронный сенсорный.

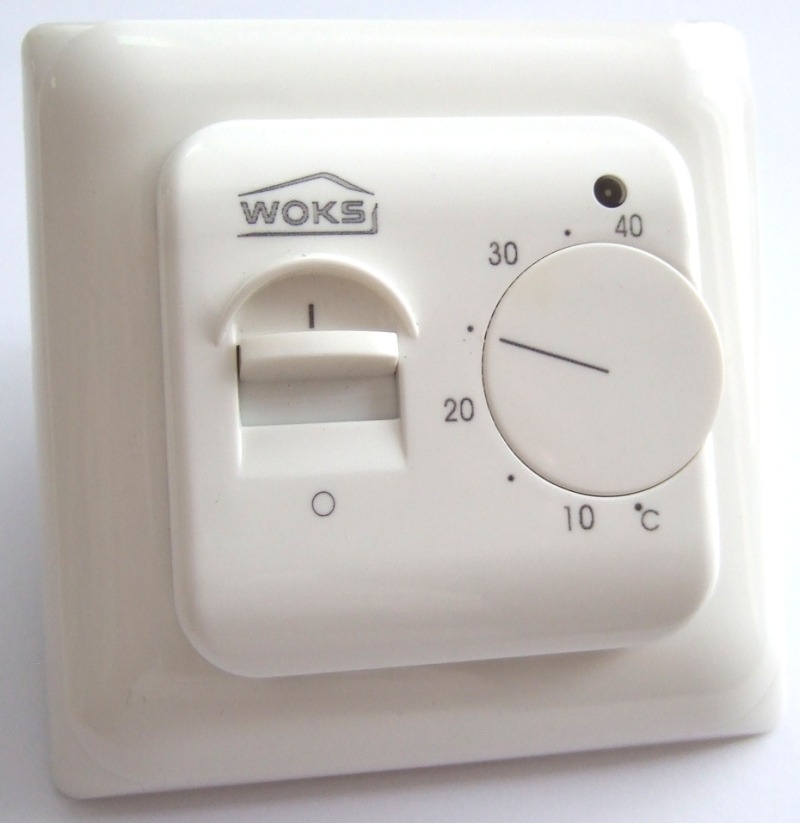

Механический терморегулятор
Механический терморегулятор – самый обычный. Он поддерживает температуру теплого пола в том значении, которое установил юзер. Механизм работы таковой системы довольно прост. Вы устанавливаете температуру, при которой терморегулятор должен будет отключиться. Датчик температуры, расположенный на полу, фиксирует ее, и когда данное значение достигнуто, отключает электрический теплый пол. Как температура снижается на 1 градус, терморегулятор опять включает нагрев.
Механический терморегулятор электрического теплого пола

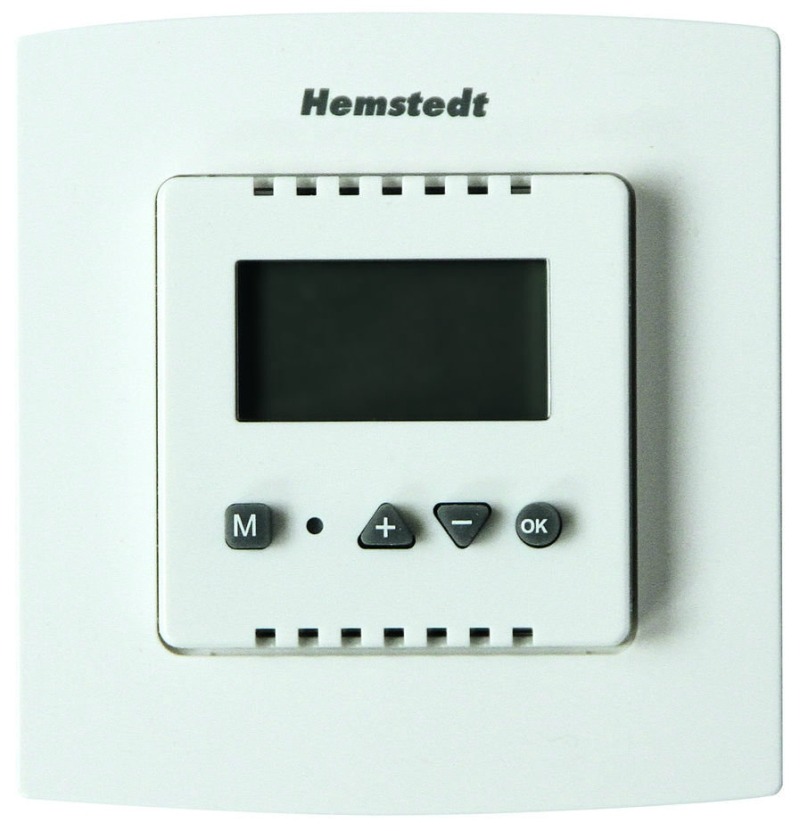

Электронный терморегулятор с механическим управлением
Электронный терморегулятор с механическим управлением имеет больше опций, чем аналоговый. Он обустроен экраном и клавишами. Обычно, юзер имеет возможность программировать его — выставлять время и дату включения либо отключения системы, также держать под контролем повторяющийся обогрев до определенной температуры. Электронные модели чувствительней механических, и при помощи такового терморегулятора можно изменять значения температуры прямо до 0,5 градуса.
Электронный терморегулятор с механическим управлением
Электронный сенсорный терморегулятор
Электронный сенсорный терморегулятор (ЭСТ) управляется при помощи сенсорной панели и имеет широкий функционал. В отличие от прошлых моделей, таковой терморегулятор позволяет закладывать программку подогрева на некоторое количество дней вперед, а временные отрезки могут быть заданы любые. Если теплым полом оборудовано не одно, а несколько помещений, то таковой терморегулятор способен держать под контролем систему каждой комнаты раздельно, устанавливая для нее свои значения. В случае, если Вы будете отсутствовать в доме в течение длительного периода времени, устройство будет поддерживать наименьшую положительную температуру, если это нужно, при этом расход электроэнергии при всем этом будет мал.

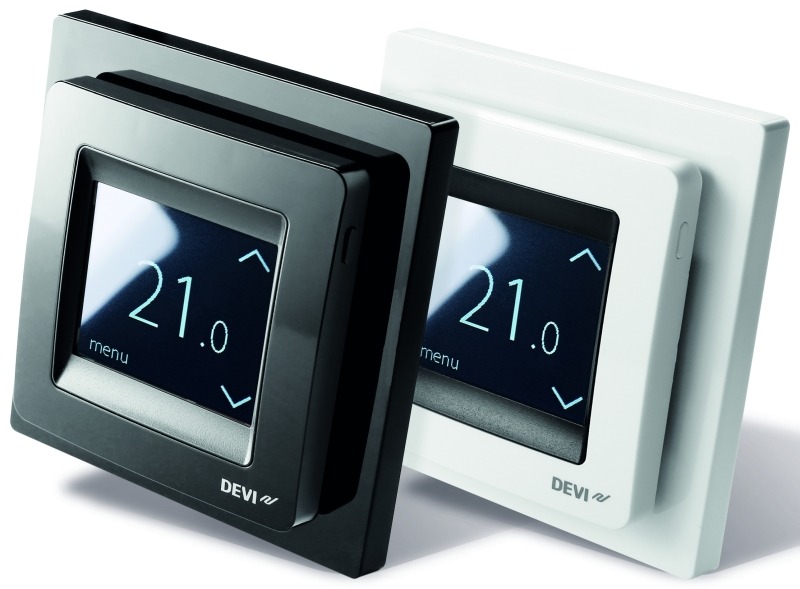

Электронный сенсорный терморегулятор
Некоторые ЭСТ имеют так именуемую функцию самодиагностики — они могут смотреть за исправностью всех частей системы. Не считая того, есть модели, которые позволяют управлять теплыми полами при помощи мобильного телефона через Wi-Fi. К примеру, терморегулятор Теплолюкс MCS 300 с Wi-Fi.

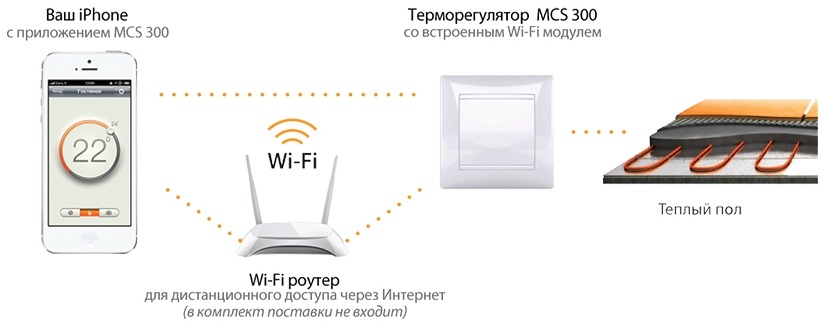

Терморегулятор Теплолюкс MCS 300 с Wi-Fi
Терморегуляторы инсталлируются на том расстоянии от пола, которое будет комфортабельно для юзеров, по этому параметру жестких требований нет, главное дабы Для вас комфортно было им управлять. Но, как указывает практика, более комфортным является расстояние от 70-80 до 100-110 см от пола.
Какие бывают электрические теплые полы
Электрический теплый пол — это особый электротехнический материал, расположенный в стяжке либо конкретно под напольным покрытием, который греется при прохождении по нему электрического тока.
Электрический теплый пол бывает:
- кабельный;
- пленочный;
- стержневой.
Кабельный теплый пол.
Кабельный теплый пол, в свою очередь, делится на два вида:
- нагревательный кабель;
- нагревательный мат.
Нагревательный кабель.

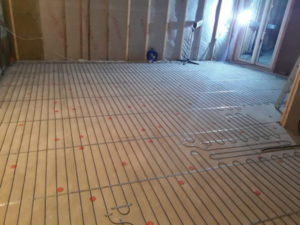

Нагревательный кабель представляет собой бухту электрического кабеля, который подключается к сети 220В и при подаче на него напряжения — греется. Нагревательный кабель устанавливается на монтажную ленту и заливается цементно-песчаной стяжкой 2-4 см, потом укладывается напольное покрытие. Нагревательный кабель служит как для комфортабельного обогрева пола, так и для основного отопления помещения без применения других источников тепла.
Рис.3. Установка нагревательного кабеля в качестве единственного отопления.
Нагревательный мат.
Нагревательный мат — нагревательный кабель наименьшей мощности уложенный, с неизменным шагом, на сетке. Каждый набор теплого пола на базе нагревательного мата рассчитан на определенную площадь и имеет постоянную мощность на 1 квадратный метр. Нагревательный мат очень прост в монтаже. Он не просит дополнительной стяжки, а устанавливается в толщину плиточного клея. Нагревательный мат служит для комфортабельного обогрева пола и выступает исключительно в качестве дополнительного источника тепла. Т.е. обогреть помещение только теплым полом используя нагревательные маты — нереально.

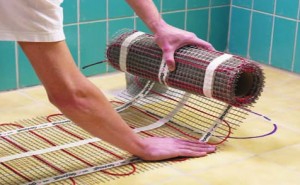

Установка нагревательного мата под плитку.
Характеристики свойства кабельного теплого пола.
Качество электрических теплых полов на базе кабеля впрямую находится в зависимости от свойства применяемых материалов, потому в текущее время настолько не мало различных производителей кабельных теплых полов., которые очень нередко предлагают потребителю не высококачественный продукт.
Главные свойства высококачественного кабельного теплого пола:
- в составе нагревательного кабеля должно быть 2 нагревательные жилы;
- обе эти жили должны быть нагревательные;
- нагревательная жила – многожильный проводник;
- изоляция нагревательной жили – teflon;
- нагревательный провод обязан иметь заземляющий проводник;
Совокупа и наличие всех этих черт у нагревательного кабеля дает право гласить о его Надежности, Безопасности и Долговечности. Средний срок службы кабельного теплого пола составляет 50 лет.
Отсутствие каких-то черт у нагревательного кабеля понижает его надежность и долговечность. А о безопасности некоторых кабельных систем даже гласить не охото. Такие системы стоят существенно дешевле и предвидеть сколько они проработают нереально.
Мы еще подробней будем рассматривать каждый тип кабельного теплого пола как верно избрать,высчитать и смонтировать, а сейчас давайте перейдем к пленочному теплому полу.
Пленочный теплый пол.
Пленочный теплый пол
Как видно из рисунка, пленочный теплый пол — рулон пленки, толщина которой меньше 1мм, ширина 0,5 м либо 1,0м. Создают пленочный теплый пол Корея и Китай. Ни одна европейская страна пленочный теплый пол не производит, так как в конструкции пленки отсутствует заземляющий контур, что противоречит нормам по электробезопасности. Это 1-ый ее недочет.
Конструкция пленочного теплого пола.
Пленочный теплый пол — дорожка шириной 0,5м, по бокам которой проходят токоведущие жили (рельсы). Поперек токоведущих жил размещены нагревательные элементы в виде черных полосок (шпалы). Сектора черных полосок разбиты пунктирной линией – это линия по которой можно резать пленку. Таким макаром пленочный теплый пол всегда просто подогнать под всякую площадь. Это и достоинство пленки и ее недочет. А недочет в том, что каждый отрезанный кусочек пленки просит подключения и от мастерства монтажника впрямую зависит срок службы пленочного теплого пола. Всем понятно, чем меньше соединений в электрической цепи, тем она надежней, а чем больше соединений — тем …..

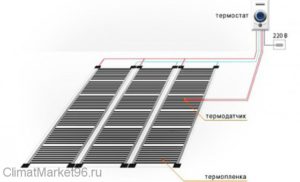

Установка пленочного теплого пола.
Очень нередко производители скрывают от покупателей некоторые особенности выпускаемой продукции. Так случилось и с производителями пленочных теплых полов. Еще лет 8 вспять , как появилась пленка в продаже, производители гласили об ограниченном сроке службы 7-10 лет. На данный момент же производители молвят только о гарантийном сроке службы 5-7 лет и ни слова о ее долговечности. Ограниченный срок службы — очередной недочет пленочного теплого пола.
Установка пленочного теплого пола.
Если нагревательный кабель и нагревательный мат должны быть в растворе, то пленочный теплый пол применяется в качестве «сухого» монтажа. Т. е. При его использовании не применяется смесей и стяжек. Устанавливается пленка сходу под напольное покрытие ламинат/линолеум/паркет. Но, при монтаже под паркет следует учитывать одно — толщина паркетной доски. При толщине паркетной доски более 2см стелить под него теплый пол не имеет смысла, так как дерево является теплоизолятором и вы даже на ощупь не ощутите тепло от теплого пола. Под линолеум тоже не рекомендуется стелить теплый пол, так как есть возможность разрушить пленочный теплый пол, но это не противопоказания.
Самый безупречный и распространенный вид напольного покрытия для пленочного теплого пола — ламинат. Окончательный выбор под какое напольное покрытие делать теплый пол и делать ли его пленкой остается за вами.

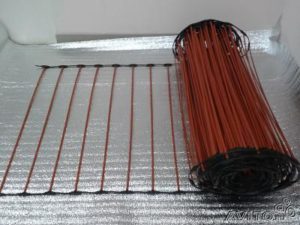

Стержневой теплый пол.
Стержневой теплый пол
Стержневой теплый пол — это одичавшая смесь кабельного теплого пола и пленочного. Стержневой теплый пол содержит в себе все недочеты и плюсы пленочного теплого пола, но метод монтажа как у кабельного теплого пола.
Плюсы стержневого теплого пола:
- устанавливается в стяжку либо в слой плиточного клея;
- отрезается хоть какой длины.
Недочеты стержневого теплого пола:
- Небезопасно исходя из убеждений электробезопасности — отсутствует заземляющий провод;
- Сильно много соединений. Каждый стержень соединяется с токоведущей жилой через особый тройник. И каждую отрезанную дорожку нужно подключить параллельно к терморегулятору.
- Выполняются не так давно, потому гласить о сроке службы еще рано.
- С течением времени становятся греть ужаснее (из личного опыта).
Цена теплого пола.
Стержневой и пленочный теплый пол находятся приблизительно в одном ценовом спектре, а вот кабельный теплый пол дороже собственных соперников. Обстоятельств этому несколько:
- страна происхождения теплого пола;
- материалы применяемые при производстве.
Пленочный и стержневой теплый пол выполняются в Китае и Корее.
Кабельный теплый пол в Рф, Китае, Германии, Норвегии, Польше, Израиле, Дании и ряде других государств.
