Создатель Aluarius На чтение 7 мин. Просмотров 644 Размещено 26.10.2015

Современная электрическая разводка проводов в доме – это непростая схема кабелей, которая отвечает безопасности эксплуатации огромного количества бытовых устройств. Лет так 30 тому вспять все было куда проще. И даже в те времена прокладка проводов добивалась от мастера познаний и умения. Хотя, если принять во внимание некоторые правила и требования современных норм, то проводка в доме своими руками (схемы могут быть различными) – дело реальное.

Прежде всего это касается умения читать схемы и создавать их, познаний правил схематичной разводки проводов по комнатам, и способности электромонтажника тоже не помешают.

Правила электрической разводки

Итак, верно проведенные работы по электромонтажу зависят от выполнения требования 1-го документа – это «Правила Устройства Электроустановок» либо короче ПУЭ. На самом деле, это пошаговая аннотация к применению. В этом документе все разложено по полочкам. Что из этих правил поможет верно провести установка проводки в личном доме своими руками?

• Все элементы проводки должны быть доступны в независимости от места их установки. К этим элементам относятся розетки, выключатели, распределительные коробки, счетчики.
• Розетки инсталлируются на высоте 50-80 см от поверхности пола. Расстояние от варочных плит и отопительных радиаторов – полуметра. Количество розеток определяется площадью комнаты. Одна розетка на 6 м². На кухне количество определяется необходимостью этих устройств. В туалете их не монтируют, в ванной делается установка гидрозащищенных образцов.
• Выключатели нужно укреплять на высоте 60-150 см, при всем этом придется учесть ширину полотна входной двери. Оно не должно закрывать выключатель. Обычно, если дверь раскрывается влево. То выключатель устанавливается с правой стороны от входа.

Внимание! Подключение розеток и выключателей делается к кабелю, который прокладывается только вертикально. Сбалансированный вариант – снизу ввысь.

• Провода можно прокладывать только горизонтально либо вертикально. При всем этом есть определенные расстояния от смежных поверхностей, труб либо несущих конструкций. Для горизонтальных контуров – 5-10 см от балок перекрытия, либо 15 см от базисной поверхности потолка. От пола в границах от 15 до 20 см. вертикальные контуры: от оконных и дверных просветов не меньше 10 см, от газовых труб – 40 см.
• В независимости от того, какая проводка будет прокладываться (сокрытая либо открытая), нужно смотреть за тем, дабы кабель не прижимался к железным частям конструкции.
• Если по одному контуру прокладываются сходу несколько проводов, то их прижимать друг к другу противопоказано. Малое расстояние 3 мм между ними. Лучше же уложить каждый кабель в гофру либо короб.
• Соединять между собой дюралевый и медный провод запрещено.
• Контуры заземления и зануления соединяются только болтовыми крепежами.

Читайте также: Термоусадочные трубки с клеем – свойства и метод установки

Видите ли, правила не очень сложные, потому выполнить проводку верно своими руками, не составит огромного труда.

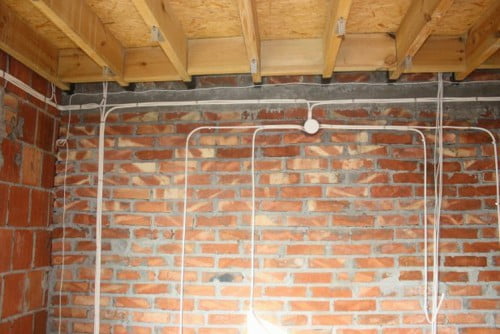

Открытая проводка

Схема

Создавать схему проводки в доме своими руками, если вы неспециалист, лучше не нужно. Этим должен заниматься спец. За его услуги придется заплатить, но это того стоит. Хотя разобраться, беря во внимание вышеперечисленные правила, можно и самому, но на это уйдет время.

Итак, правила известны, остается раскидать по комнатам провода и замкнуть их на осветительных устройствах, розетках и выключателях. Потому на бумагу переносите план комнат и подсобных помещений. В них указываете места точек освещения, розеток и выключателей. К ним подводятся кабели. Казалось бы, все просто. Но учесть придется потребляемую мощность осветительных приборов и бытовых устройств. Потому сейчас мастера применяют три вида разводки по помещениям:

• последовательный;
• параллельный;
• смешанный.

Последний вариант самый лучший. Во-1-х, при монтаже экономятся материалы. Во-2-х, у него более высочайшая эффективность.

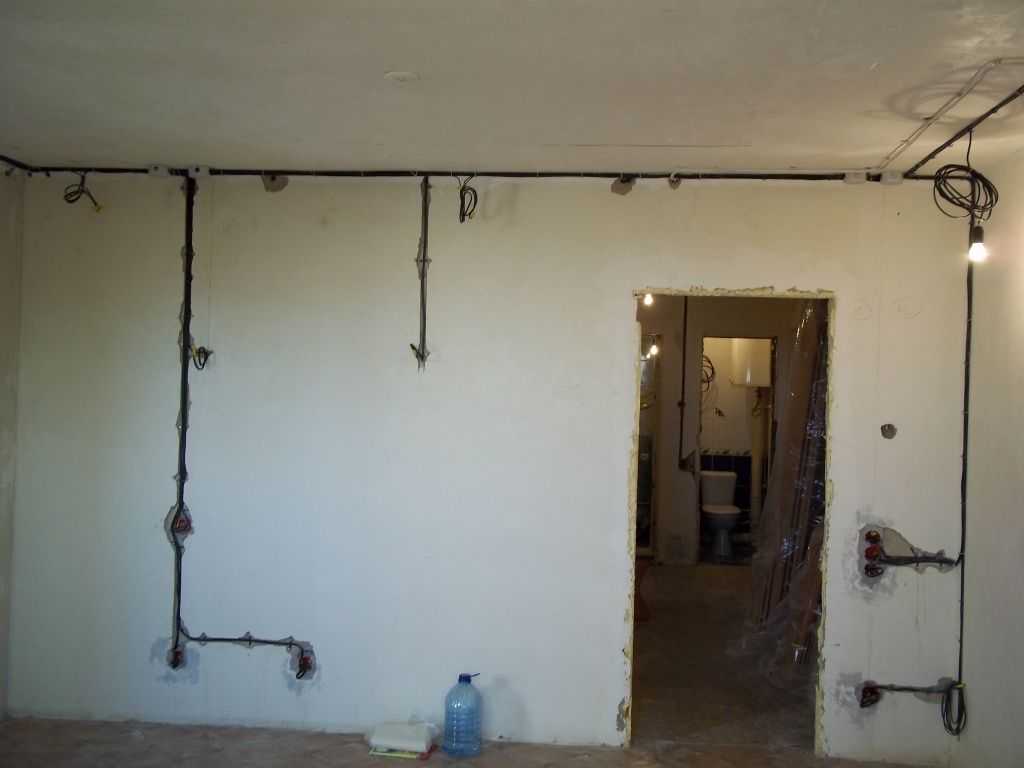

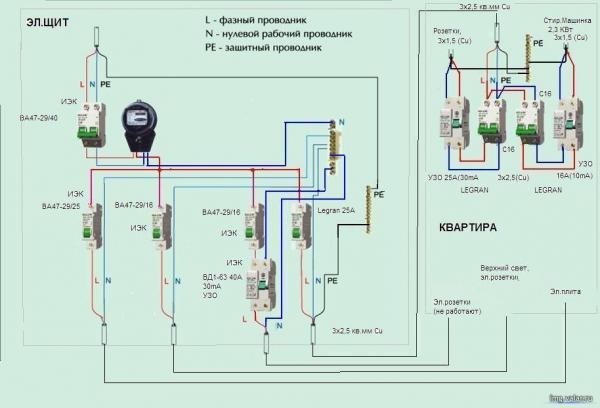

Схема проводки в квартире

Практика указывает, что к каждой комнате нужно провести отдельный контур из распределительного щита. К тому же освещение проводится раздельно от розеток. Но учитывайте тот момент, что, например, на кухне очень огромное количество устройств, потребляющих огромную мощность. Потому стоит из распределительного щита до комнаты в распаячную коробку довести кабель, выдерживающий общую потребляемую мощность, а уже из нее раздельно под каждую розетку свой провод. При всем этом можно сберечь, беря во внимание предназначение розетки. Например, для посудомоечной машины провести кабель с огромным сечением, а под холодильник с наименьшим.

Внимание! Уменьшение точек подключения дает возможность упростить схему разводки и получить благопристойную экономию материалов.

Расчет мощности и подбор сечения кабеля

Провести проводку в блочном либо кирпичном доме (в квартире) – это дело умения и способностей. Но верно высчитать нужное количество кабеля, а тем паче его сечения – дело довольно сложное. Что для этого будет нужно?

Самое принципиальное – это верно высчитать потребляемую мощность всех устройств в одной комнате. Приведем пример на маленький кухне. Итак, на кухне находится электрической чайник мощностью 2 кВт, микроволновкка 1 кВт, холодильник 0,4 кВт, и несколько лампочек общей мощностью 0,4 кВт. Дабы подсчитать силу тока в данном контуре, нужно пользоваться законом Ома:

I=P/U, где P – общая мощность (ставится в ваттах), U – напряжение в сети (220 В). В нашем случае выходит: I=3800/220=17,2 А.

Читайте также: Пластмассовый короб для проводов – как верно избрать и установить

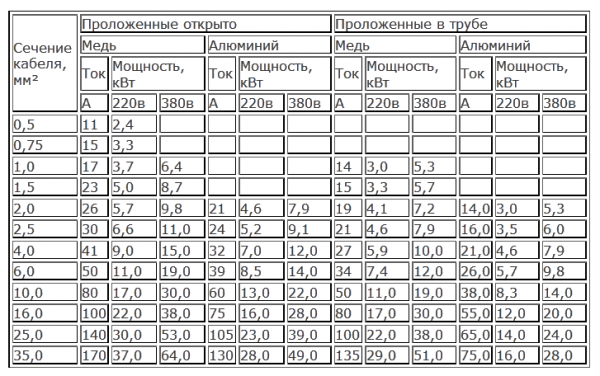

Дабы найти по силе тока сечение провода, нужно сравнить эти характеристики по особым таблицам, которых в Вебе огромное количество. Например, вот эта снизу.

В нашем случае будет нужно медный кабель сечением 4,1 мм². Внутренняя разводка по точкам употребления с определением мощности делается точно так же. Только придется учесть один устройство, который будет потреблять ток из данной розетки.

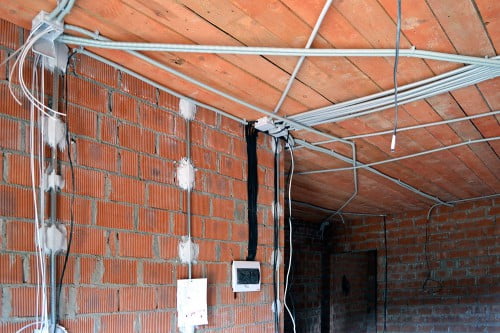

Схема разводки в личном доме

Схема разводки в личном доме начинается с вводного кабеля, рассчитанного на мощность 0,4 кВ. Сейчас счетчики учета выносятся из дома и инсталлируются снутри распределительных щитов на улице. Тут же устанавливается общий автомат и УЗО. От этого щита прокладывается кабель ко второму распределительному шкафу, который размещен снутри дома. И уже от него делается внутренняя разводка по комнатам.

Как уже было сказано выше, потребителей нужно разбить на группы, главные из которых, если дом маленькой, это:

• освещение;
• розетки;
• силовая группа – это стиральная и посудомоечная машина, бойлер, электрокотел.

Для каждой группы устанавливается система автоматов и УЗО в согласовании с потребляемой мощностью. Вся остальная разводка и установка делается по правилам, о которых было написано выше.

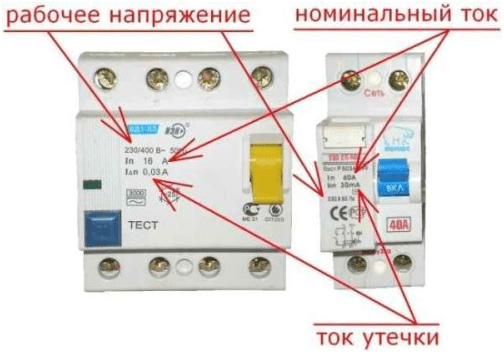

Характеристики УЗО

Направьте внимание, что в личный дом должно входить минимум три жилы кабеля: фаза, ноль и заземление. Это лучшая схема. Многие обладатели домов вводят два провода: фазу и ноль, и создают зануление схемы конкретно через нулевой контур. Идеальнее всего ввести в здание заземляющий контур раздельно.

Как указывает практика, освещение – это самый маломощный контур, потому на него устанавливается кабель ВВГ 3×1,5. Это медный трехжильный кабель, сечение жил которого равно 1,5 мм². Для розеток идеальнее всего применять ВВГ 3×2,5.

И очередной важный момент, который касается монтажа проводки, это сокрытая разводка либо открытая. Личные дома сейчас возводятся из различных материалов. Потому если это древесный дом, то сбалансированный вариант – открытый установка. Если кирпичный дом либо блочный, то сокрытый.

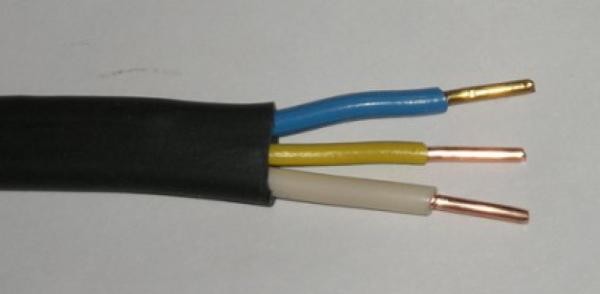

Для освещения подойдет кабель ВВГ 3*1.5

Самый непростой – это сокрытый вариант. Все дело в том, что при ремонте строения приходится заниматься штроблением стенок при помощи болгарки. Процесс этот пыльный и трудозатратный, потому пытайтесь заниматься прокладкой проводов еще до начала отделочных работ.

Заключение по теме

Электрика – дело суровое. Тот, кто решается на ее проводку своими руками, сильно рискует. Маленькая ошибка может стоить всего. Потому совет в итоге – каждый контур непременно инспектируйте на сопротивление, а лучше доверьте установка проводки электрической части экспертам.

Как самому провести проводку в личном доме: от плана до монтажа

Разводка электрической сети в личном доме просит определенных способностей и познаний. Большая часть домовладельцев в состоянии без помощи других выполнить разводку проводов по всему дому. В качестве ассистента предлагаем для вас изучить аннотацию, как самому провести проводку в личном доме.

Перед конкретным монтажом электрификации обзаведитесь специальной схемой. Ее можно выполнить без помощи других либо отыскать в вебе. Единственное условие — это четкое ее соответствие вашей проводке.

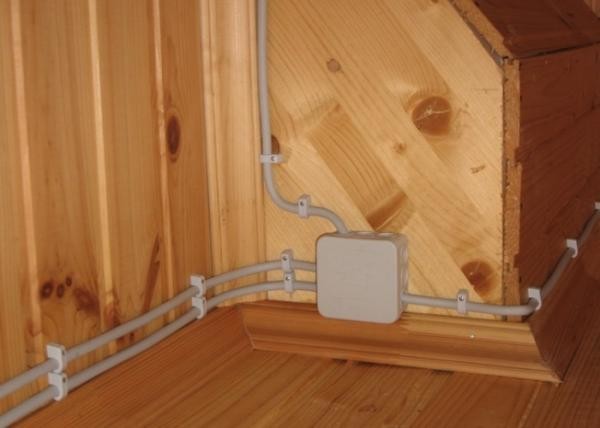

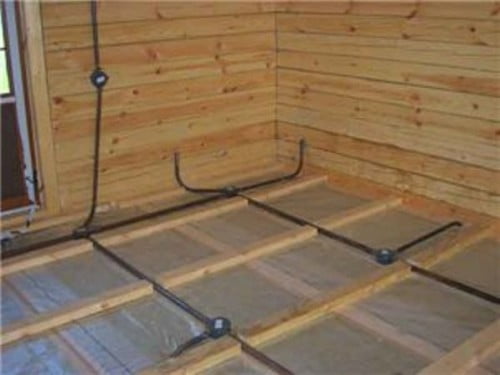

Разводка проводки по полу в личном доме из дерева

Пошаговый метод сотворения плана действий

Напоминаем, будьте внимательны и учитывайте каждую деталь, только так есть возможность получить точную разводку и расключение проводников. Реализовываем следующие деяния:

• для вас предстоит выполнить 1-ый шаг и выстроить ориентировочный план жилого помещения, в каком следует указать все источники питания и массивные потребители. На схеме нужно расположить всю домашнюю технику так, как она будет расположена в самом доме. Так, вы существенно упростите для себя работу;
• сейчас обусловьтесь с размещением массивных потребителей (выключателей и розеток). Расположите приборы так, дабы они были недалеко от электрооборудования. Кроме розеток для техники, рекомендуется расположить еще несколько неопределенных, скорее всего они понадобятся для других нужд;
• обдумывая облагораживание розеток на кухне, следует учесть все удобства подключения, принципиально дабы не мешала мебель. Если не позволяют условия, на кухне можно выполнить установка открытой проводки, ее целенаправлено упрятать в кабельканалы;
• распределите осветительные приборы, укажите четкое количество, которое в процессе разводки электричества по дому не пришлось бы поменять;
• укажите на плане, где собираетесь расположить распределительные коробки. Пытайтесь установить их так, дабы в действительности они оказались просто доступными и находились строго над выключателями на высоте менее 2-х метров;
• в конце необходимо на схему нанести разметку, которой будет обозначаться рассредотачивание силовых кабелей.

Силовые кабеля для проводки в доме

Принципиально! Выбирайте довольно маленькую трассу для размещения проводов, при всем этом соблюдайте принятые ПУЭ.

Ввод электрики в дом

Линия электропередач может подводиться к дому 2-мя способами: воздушным и подземным. Принципиально, дабы расстояние от дома до подстанции не было меньше 20 м, тогда вы можете обойтись без установки дополнительной опоры ЛЭП. Ее делают, дабы избежать механических нагрузок.

Если в ваших планах провести проводку подземным методом, нужно поместить кабель в толстостенный трубопровод с хорошей изоляцией. В качестве защитных конструкций от злости грунта, используются конструкции из стали маленького поперечника. Закладывать провод лучше на глубину более 0,8 метра. Так он является более защищенным от повреждения.

Как верно выполнить проводку в личном доме?

После того как выполнили схему размещения коммуникаций, приступаем к шагам, конкретно касающимся прокладки электросети в доме.

Исполняем подготовку. Для этого шага необходимо обзавестись нужным для работы инвентарем и материалами. Изберите все средства по правилам, оцените способности электрических кабелей и обусловьтесь с тем, маркировка которого больше всего подходит для ваших критерий.

1-ый шаг. Делаем разметку соответственно сделанному плану на стенке. Предусмотрите наличие всех потребителей. Разведите провода по подготовительной задумке.

2-ой шаг. Делаем штробы и отверстия в стенках, снабжаем их особыми крепежами, дабы кабеля удачно зафиксировались.

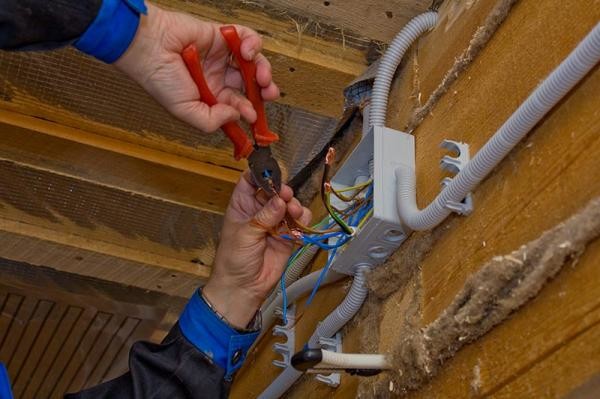

Установка распределителя и установка кабелей в доме

3-ий шаг. Конкретно прокладка кабелей, монтирование распределительных коробок и коммутация в них проводов. Более тщательно о методах соединения проводов в распределителях смотрите тут. Все отверстия прячутся за слой штукатурки.

Четвёртый шаг. Подключение проложенной сети к вводному счетчику. Лучше, если эту функцию произведет специалист. Обычно в дом заводится три разных группы электрификации. 1-ая уходит на формирование источников питания в жилых комнатах, 2-ая — в кухне, 3-я — на санузел.

Принципиально! Кроме 3-х имеющихся групп, мастерами рекомендовано подвести отдельную группу электроснабжения для электрической плитки и стиральной машины. Также для каждой отдельной системы инсталлируются автоматы защиты.

Для маленького по площади помещения полностью довольно установки 2-ух автоматических выключателей: для розеток и освещения раздельно.

Главные составляющие домашней электрической сети

Для сотворения безупречного подключения всех электроприборов, необходимо знать не только лишь как верно провести проводку, но и уметь подобрать все элементы.

1. Одно тарифный счетчик. Таковой устройство применяется в любом регионе;
2. Однофазовая сеть. В современных критериях совсем не непременно проводить подмену старенькой проводки с одной фазой на новейшую трехфазную, так как дело идет к рвению сберегать электроэнергию.
3. Наилучшее количество розеток, для каждого личного варианта.
4. Автоматический выключатель на вводе сходу за электросчетчиком.

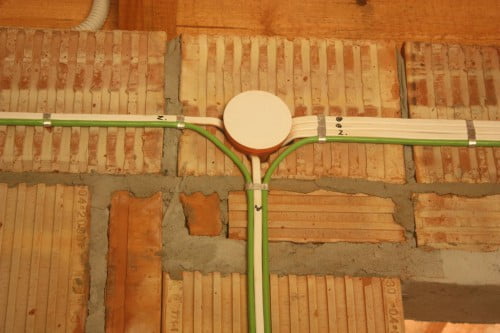

Верная разводка проводки по стенкам

Необходимы ли схемы домашней проводки?

Проф электрики склоняются к воззрению о том, что наличие схемы перед выполнением работы по монтажу непременно. Схема представляет собой чертеж, на котором учтены все элементы, которыми будет оборудована электрическая сеть. Благодаря такому чертежу вы не упустите ни одной мелочи, и электричество будет исправным довольно долгий срок.

Используя схему, вы можете приобрести все недостающие комплекты впору, при всем этом будет время обусловиться со всеми необходимыми вариациями. Благодаря составленной схеме, вы можете правильно распределить все работы по монтажу энергосистемы в своем доме.
