Как провести свет в доме

Провести свет в доме своими руками может хоть какой электрик-новичок, главное верно сделать схему освещения, избрать подходящее сечение кабеля и, конечно, более рациональные виды осветительных приборов для каждой комнаты. Дальше мы тщательно разглядим с Вами всю суть электромонтажных работ и приятную видео аннотацию, в какой будет продемонстрирован любой из шагов.

Предварительные работы

Итак, 1-ое, что Вы должны выполнить – без помощи других избрать подходящие осветительные приборы для всех комнат. Здесь все зависит только от Ваших предпочтений, но мы советуем применять следующие варианты изделий:

• спальня – около кровати бра, на потолке люстра или светодиодная лента;
• ванная – около зеркала лампа и на потолке софиты или гидрозащищенный плафон;
• коридор – потолочные точечные осветительные приборы;
• гостиная – торшеры и люстра;
• кухня – лампы направленного света, софиты или светодиодная лента.

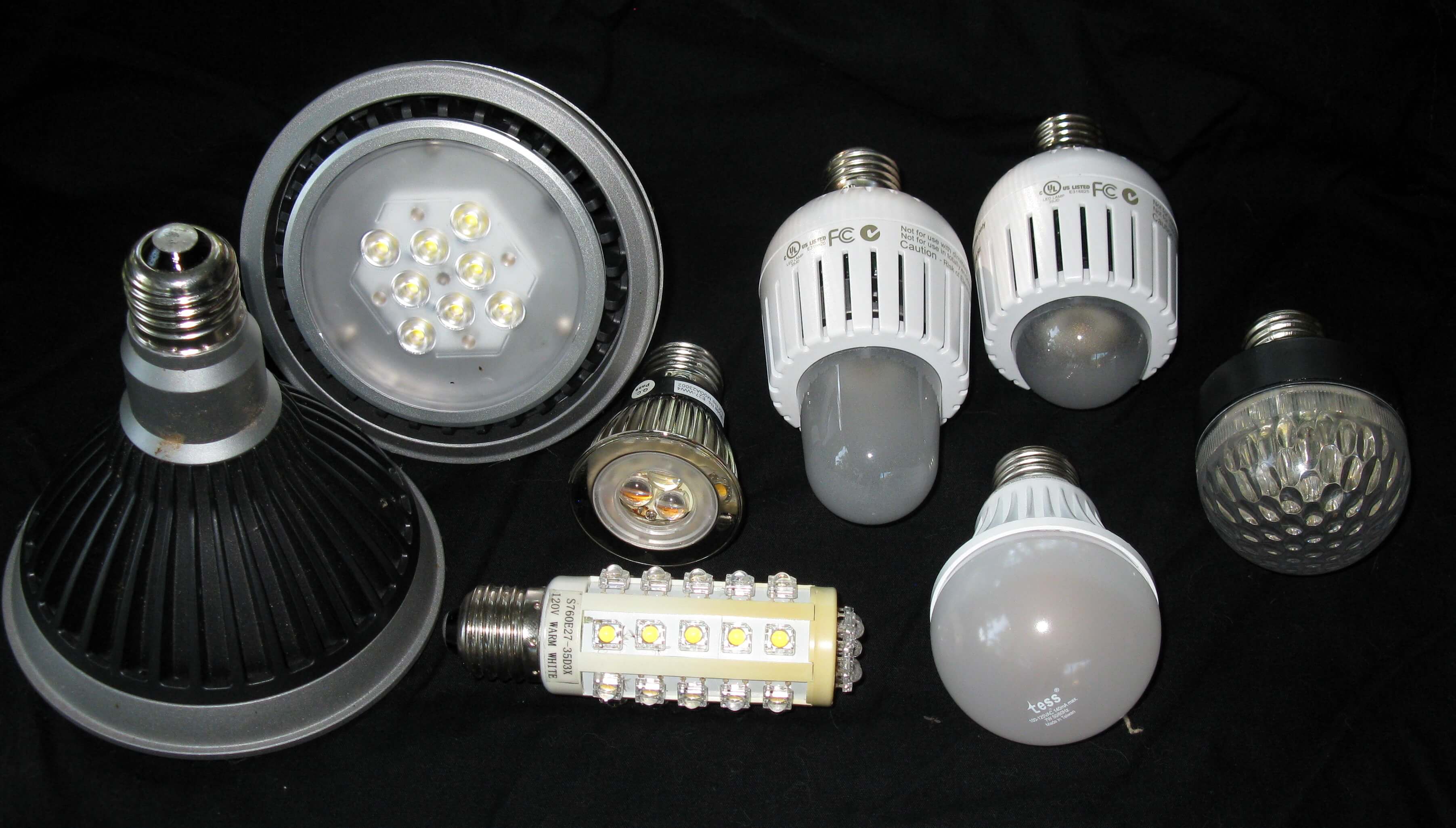

Также необходимо обусловиться с лампочками, какие они должны быть. На сегодня лампы накаливания и галогенки отходят в прошедшее, уступая более экономному и надежному варианту освещения в доме – светодиодным лампам.

Когда Вы уже точно обусловьтесь с видами осветительных приборов и типами лампочек можно перебегать к более принципиальному шагу – расчетным работам. Дабы провести свет в доме необходимо высчитать количество лампочек по отношению к каждой комнате. Например, для малеханькой ванной будет довольно 4 софитов, чего нельзя сказать про просторную кухню.

Итак, Вы должны отыскать два значения:

1. Расчетная мощность освещения. Определяется как площадь комнаты (Sкомн.), умноженная на удельную мощность осветительных приборов (Pуд.) и коэффициент спроса (Кс). По поводу площади вопросов не должно появиться, а вот что касается других характеристик, то для жилых помещений Pуд. составляет 16 Вт, а Кс – 1. Подставляем, вычисляем, идем далее.
2. Количество ламп. Здесь все достаточно легко и единственная неведомая в формуле это Pn, которая обозначает мощность одной лампы. Избираем подходящие по мощности источники света и подставляем характеристику Pn. в формулу.

После того, как количество лампочек будет подсчитано, необходимо перебегать к окончательному шагу – созданию электрической схемы освещения в доме.

Кстати, что касается кабеля, которым Вы собираетесь провести свет в доме, идеальнее всего выбирать трехжильный медный проводник с поперечным сечением жил более 1,5 мм 2 , чего будет полностью довольно для домашних критерий. Более подходящее соотношение цены и свойства у российского кабеля ВВГ, который применяется в большинстве случаев.

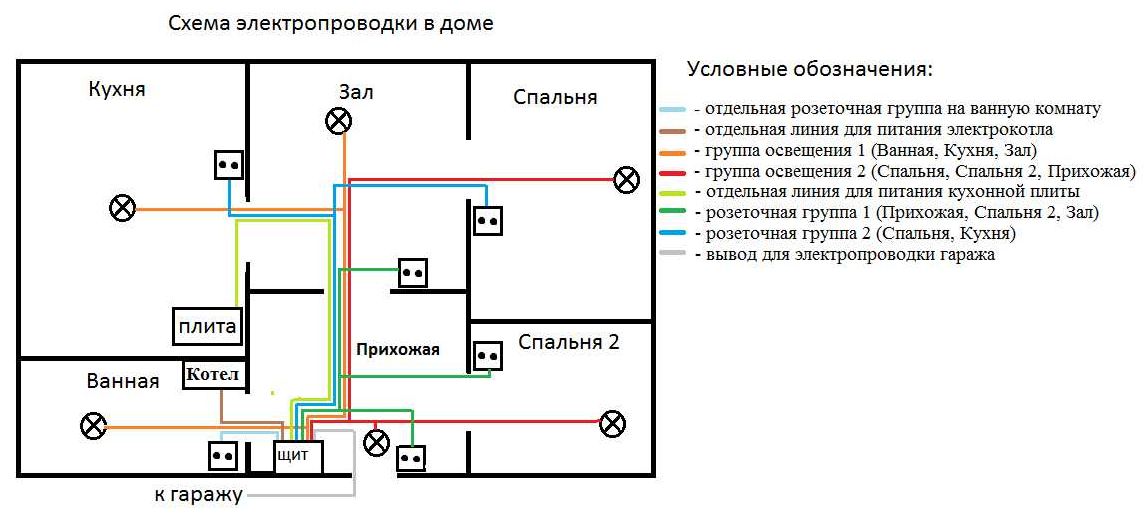

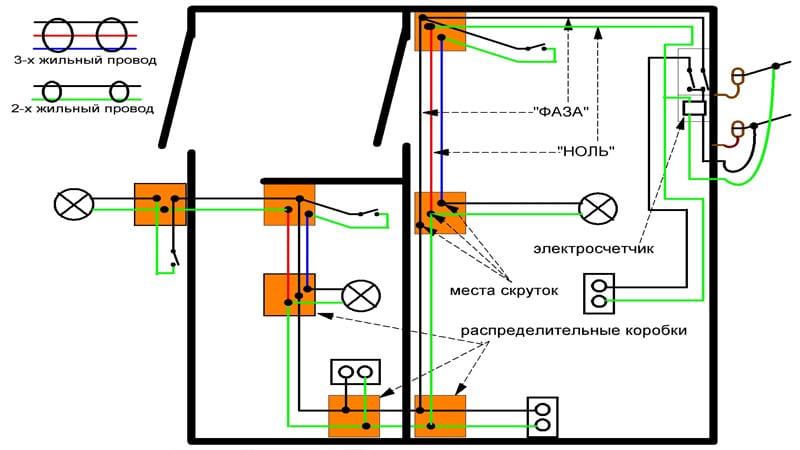

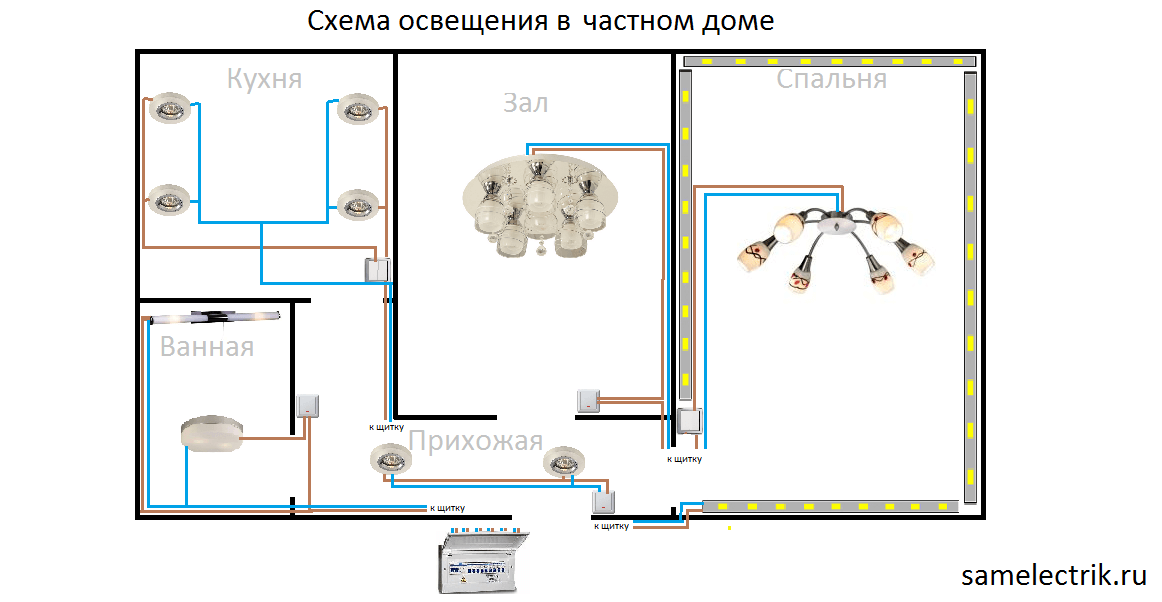

Последнее что необходимо выполнить — самому начертить схему освещения дома, на которой будут отмечены следующие элементы:

• типы осветительных приборов по всем комнатам (например, в спальне могут быть установлены люстра и бра, а в кухне только светодиодная подсветка);
• трасса прохождения кабеля по стенкам;
• место установки распределительной коробки;
• места подключения выключателей.

Когда проект будет сотворен, можно приобрести все комплектующие и провести свет в доме своими руками.

Видео обзор нового пригородного дома с современным освещением:

Основной процесс

Разработка будет предоставлена с нуля, другими словами когда в помещении будет на сто процентов осуществляться установка проводки.

Итак, дабы выполнить свет в доме своими руками, необходимо:

1. Отключить электроэнергию.
2. Выполнить штробы в стенках под укладку кабеля, согласно схеме.
3. Разрезать кабель на подходящие отрезки (от вводного щитка к распределительной коробке, от коробки к люстре, бра и т.д.).
4. Провести линию освещения, начиная от вводного щитка. Соединять провода в распределительных коробках необходимо клеммами WAGO или пайкой, никаких скруток быть не должно.
5. Подключить выключатели и осветительные приборы в комнатах.
6. Прозвонить готовую линию мультиметром на наличие недлинного замыкания.
7. Если все в порядке, замазать штробы гипсовым веществом. В неприятном случае необходимо самому отыскать куцее замыкание и переработать проблемную зону, может быть, в одной из монтажных коробок соприкасаются обнаженные жилы.
8. Включить вводной автомат и проверить работоспособность готовой системы освещения в доме.

Ах так можно без особенных усилий самому провести свет в доме. Главное, что Вы должны держать в голове – соблюдайте цветовую маркировку проводов при их соединении и непременно на разрыв к выключателю света ведите фазный проводник, а не нулевой.

Видео аннотация по монтажу проводки

Полезные советы по теме

Ну и в итоге советуем Для вас учесть следующие советы, дабы верно провести свет в личном доме своими руками:

• Кабель непременно должен быть медным, т.к. дюралевые жилы более хрупкие и не так отлично выдерживают токовые нагрузки.
• Лучше провести не одну группу освещения, а несколько. Например, 1-ая линия будет отвечать за свет в ванной, кухне и коридоре, а 2-ая в спальне и гостиной. Такая группировка дозволит обслуживать и чинить осветительные приборы, дабы при всем этом не было необходимости отключать освещение по всему дому.
• В таких комнатах, как спальня и гостиная лучше установить диммер, которым можно регулировать интенсивность освещения, делая броский или приглушенный свет.
• Установка проводки должен осуществляться сокрытым методом, что, непременно, безопаснее и не попортит красоту интерьера.
• Пытайтесь выполнить подсветку необыкновенной, совмещая практическую и декоративную функцию. Приятным примером таковой идеи является сокрытая подсветка пола, показанная на рисунке ниже.
• Непременно создавайте в распределительной коробке обозначение каждой из групп проводов, например: свет в зале, люстра в кухне или светодиодная лента верхний уровень потолка. Так будет проще создавать ремонт и сервис проводки.

Это была вся, более нужная по нашему воззрению информация для того, дабы выполнить свет в доме своими руками. Если у Вас появились какие-либо вопросы, задайте их нашим спецам в категории «Вопрос электрику»!

Установка проводки в личном доме своими руками

Современную квартиру, дом, кабинет либо коммерческое заведение нереально представить без электричества. Оно плотно вошло в нашу жизнь и продолжает захватывать все новые и новые сферы жизнедеятельности. От того, как высококачественная проводка в помещении и как бесперебойно она работает, зависит функционирование объекта – без электричества отключается освещение, электрокотлы, кондюки, компы и пр. Потому если вы задумываетесь о разработке настоящей схемы проводки в личном доме, то прочитайте нашу статью – в ней мы поведаем о тонкостях и аспектах этого дела.

Введение

Подключение участка, дома к электроснабжению делают силовым кабелем от столба к дому по воздуху либо подземным методом в траншее.

Для подземной прокладки применяют силовой кабель, к примеру, асбл 3х240 в Краснодаре. Основная конструкционная особенность — наличие защитной брони. Гибкие характеристики и высочайшая плотность электрокабеля делают его пожаробезопасным. Завышенная надежность изделия обоснована наличием 2-ух железных лент.

Перед тем как планировать размещение кабелей, необходимо составить план расположения техники и освещения во всех комнатах, в технических помещениях, в хозяйственных постройках и на улице. Отталкиваться необходимо конкретно от него. Если, например, в зале довольно 2-3 розеток для подключения телека и торшера, то на кухню необходимо вести несколько линий для подключения сильной стиралки и посудомойки, микроволновки и электрочайника, электрокотла и варочной поверхности.

Традиционная схема для подключения дома

Расчет следует делать с учетом всех потребителей, которые будут подключены+припас+задумайтесь, что еще вы подключите к сети в дальнейшем. Например, если вы планируете лупить скважину, то для вас нужно будет запитать мощнейший мотор, если в гараже планируется поставить станок – то думайте, какой кабель выдержит подходящую силу тока. На первом шаге нужно составить детализированный план всего электрического оборудования, которое есть и будет в доме. Учитывайте кондюки, системы видеонаблюдения, ландшафтного освещения и пр.

Потом на базе схемы расстановки потребителей составляется принципная схема монтажа проводки в личном доме своими руками. По данной схеме будет выполняться сборка, дабы вы нигде не запутались и не ошиблись. По ней можно будет стремительно высчитать количество подходящего кабеля, его сечение, количество розеток и выключателей, найти положение щитка и счетчика, стабилизаторов и других частей цепи. Согласно схеме закупается все оборудование и проводится установка – она считается основополагающей.

Делаем разводку

Проводка может быть 2-ух типов – внешняя либо сокрытая. Сейчас фактически везде применяют сокрытую проводку, которую укладывают в вырезанные по стенкам и потолку штробы. Внешняя проводка применяется там, где каналы проложить не удается – в древесных домах, конструкциях из оцилиндрованного бревна, бруса, по полу и пр.

Рисуя схемы проводки в личном доме своими руками, непременно учитывайте, что СНиП просит делать покомнатную разводку. Более того, необходимо рассоединять полосы розеток и освещения. Такое решение более накладно, чем “круговые” схемы, но оно неопасно и позволяет включать в сеть массивные потребители без риска выхода других устройств из строя. К тому же покомнатная разводка позволяет проводить ремонт в одном помещении, отключив его, тогда как в других будет электричество.

Разделение сетей по классам позволяет применять кабеля и автоматы подходящей мощности. Например, для освещения применяется провод на 1.5 квадрата и автомат на 16А. Этого полностью довольно для подключения нескольких источников освещения и даже сильной центральной люстры. Для розеток применяют кабель на 2.5 квадрата и автомат на 25 ампер. Суммарная мощность на одну линию не должна превосходить 4,5 кВт (к примеру, микроволновка, вытяжка и электрочайник, включенные в одну розетку либо линию “едят” 800+300+1300 Вт либо 2,4 кВт). Если вы планируете подключать массивные потребители (например, бойлер на 3-4 кВт, стиралку, электрокотел, духовой шкаф), то тяните к ним отдельные полосы.

Нормативы прокладки кабелей

Линия подходит к электрическому щитку, на каждую устанавливается отдельный автомат согласно мощности. На входе ставится общий автомат (можно применять на 32 либо 40А).

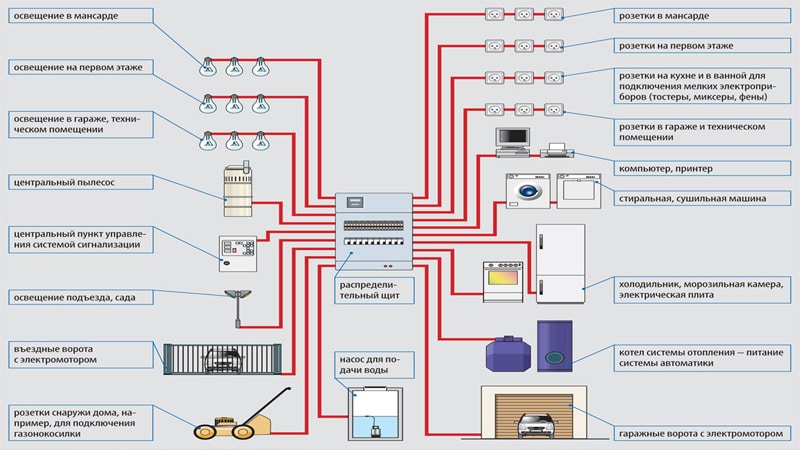

Разделение по группам потребителей

Дабы отменно провести электричество в доме, необходимо все верно спланировать. Сделайте разделение всех линий и источников на группы:

1. Сеть, применяемая для освещения.
2. Сеть, применяемая для питания розеток.
3. Силовая сеть (для массивных потребителей).
4. Сеть, применяемая для уличного освещения.
5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Потом делается подсчет нужного количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете сокрытую проводку, то она закладывается в штробы, после этого штукатурится и вся стенка выравнивается в одно целое. Если вы делаете внешную проводку, то ее укладывают уже после облицовки стенок, пряча кабеля в особые железные либо пластмассовые каналы.

Обдумывая, как выполнить разводку проводки в доме, прикиньте, нужен ли для вас будет стабилизатор напряжения. Современные сети очень нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих устройств вероятные отличия составляют 5-10%.

Внимание: стабилизатор выровняет напряжение и защитит ваши приборы от перегорания, но для этого необходимо верно высчитать его мощность с таким расчетом, дабы его хватало на все сразу работающие устройства.

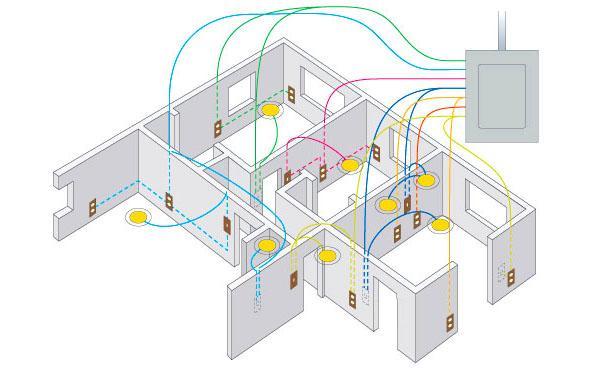

Нарисуйте схему прокладки кабелей и размещения устройств

Предварительные работы

Итак, вы приняли решение сделать проводку своими силами. Для этого для вас пригодится набор инструментов:

1. Мультиметр.
2. Тестерная отвертка.
3. Коннекторы для проводов.
4. Плоскогубцы.
5. Ножик для снятия изоляции.
6. Перфоратор и шлифмашинка с алмазным диском для производства штроб.

После подготовки набора инструментов настало время приступать к разметке будущей проводки. Сверху провода пускаются на высоте 20 см от потолка, все ответвления на розетки либо выключатели делаются строго вертикально. Не надо пробовать сберегать кабель, натягивая его поперек либо наискосок комнаты – это приведет к грустным последствиям, когда вы решите повесить шкафчик либо картину через 5 лет после ремонта.

Во мокроватых помещениях нельзя располагать выключатели и розетки. Высота их размещения регулируется по СНиПу либо зависимо от пожеланий заказчика. Как провести проводку в доме, если нужно сделать освещение во увлажненной комнате (к примеру, сауне)? В сеть врубается трансформатор и подается напряжение менее 36 вольт, так как оно неопасно для человека.

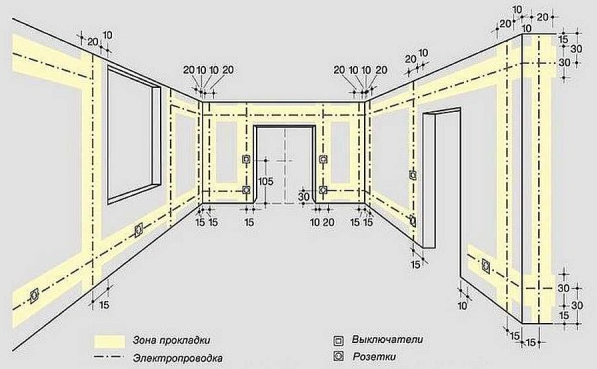

Как верно производить разметку

Разберем, как верно строить проводку в доме своими руками (пошаговая схема). Начинайте делать разметку от щитка. Поначалу проведите полосы, по которым будут перейти главные магистрали. Задумайтесь, какой ширины и глубины резать штробу. Потом задумайтесь, где расположатся электромонтажные коробки (их необходимо делать на присоединении проводов к магистралям). От коробок опустите розетки и выключатели, проведите по потолку разметку для осветительных приборов. Когда все предварительные работы завершены и полосы пролегания нарисованы, то приступайте к штроблению. С помощью болгарки и алмазного диска вырезаются щели на заданную глубину, параллельно им режутся 2-ые. Потом с помощью перфоратора либо зубила выдалбливается канавка, в которую закладываюся кабеля. Их укрепляют снутри штроб с помощью стяжек, а потом заделывают цементом либо асбестом.

Внимание: проводить заделку рекомендуется после тестирования системы. Если некий кабель повредился в процессе монтажа, то не придется вырезать штробы поновой.

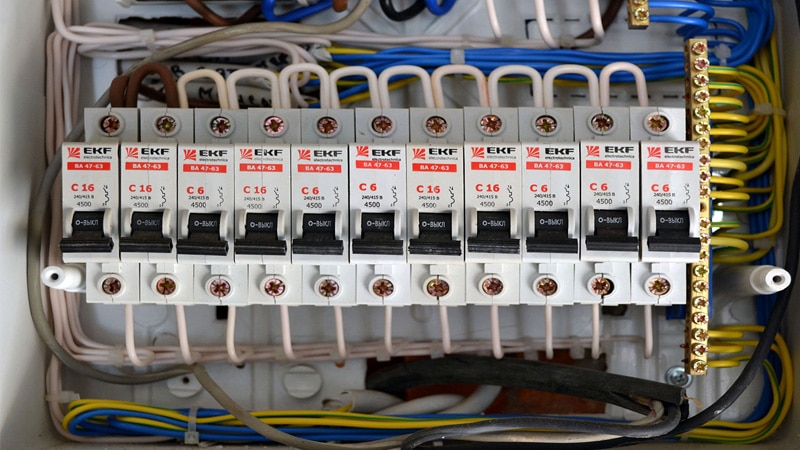

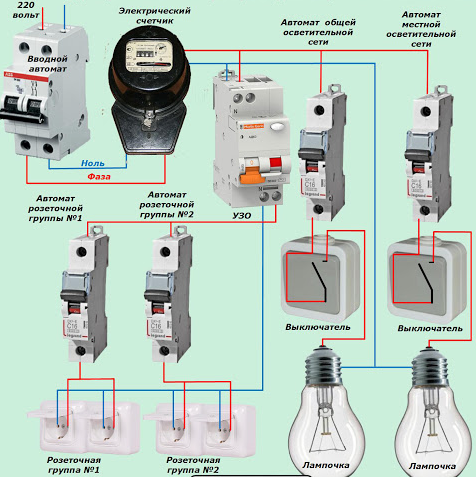

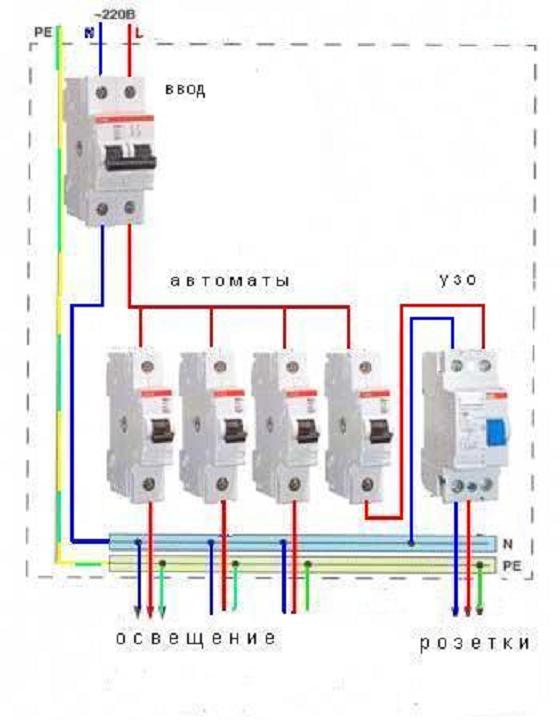

Грамотное подсоединение щитка

Установка

После разметки и нарезки штроб в них укладываются кабеля. Все соединения осуществляются в монтажных коробках с помощью особых штекеров. Можно, естественно, пропаивать провода, но это совсем лишне и занимает много времени. Штекерное подключение резвое и надежное, главное, избрать уникальные материалы.

При подключении выключателей необходимо размыкать фазу, а не ноль. Фаза идёт на нижнюю часть патрона, а не на боковую, дабы вы случаем не зацепили ее при подмене лампочки. Это главные правила того, как выполнить проводку в доме своими руками – запомните их и делайте в неотклонимом порядке.

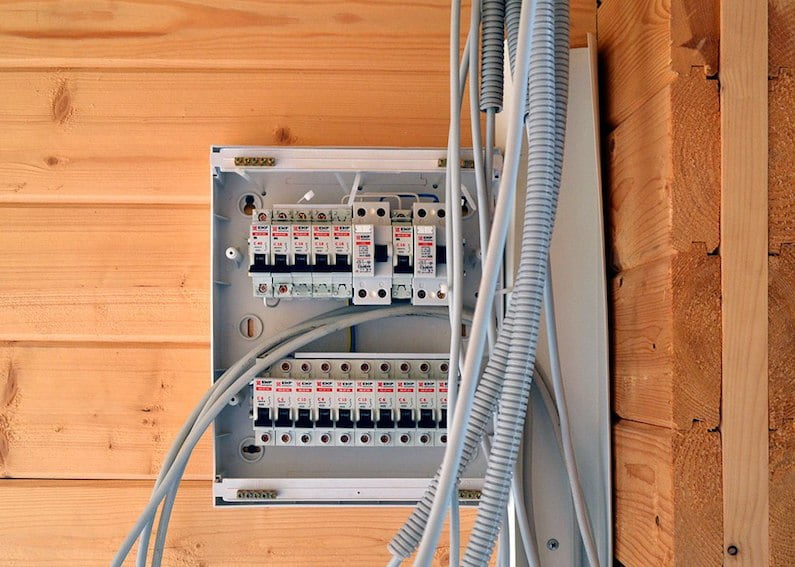

После того как провода разложены, необходимо подключить их к электрощитку, установив в него автоматы, УЗО, счетчик. Его может переносить либо пломбировать только сотрудник энергоснабжающей компании, потому не спешите снимать его сами – вас оштрафуют на крупную сумму. Все кабеля, заходящие в счетчик, лучше промаркировать, на автоматы приклеить стикеры с обозначением, за что они отвечают, либо подписать их маркером. Также лучше приклеить на дверцу щитка схему подключения, по другому через 5-10 лет вы просто не вспомните, что и как было собрано.

Некоторые аспекты

Поведаем для вас некоторые тонкости того, как провести свет в доме своими руками. Есть два вида кабеля – медный и дюралевый. Мы безотступно советуем для вас применять только медный кабель – он выдерживает огромные нагрузки, не портится с течением времени и просто укладывается даже на извивах. Запитывать розетки идеальнее всего кабелем 3*2,5 ВВГнг (негорючим). 3-ий кабель идет на заземление (многие современные устройства не работают без него). Одинарные розетки лучше не ставить – для вас их просто не хватит. На одну комнату необходимо минимум 4 розетки (даже в спальне вы включите телефон на зарядку, планшет, утюг и торшер). Для залов рекомендуется создавать группы по 4-6 розеток (например, для подключения компьютера нужно минимум 4, а если у вас есть принтер/сканер, то все 6). На кухне около рабочей поверхности также обычно ставят 4 розетки (вытяжка, электрочайник, блендер, хлебопечка), еще минимум 2 разводят на другие устройства (холодильник, электрокотел, бойлер и пр).

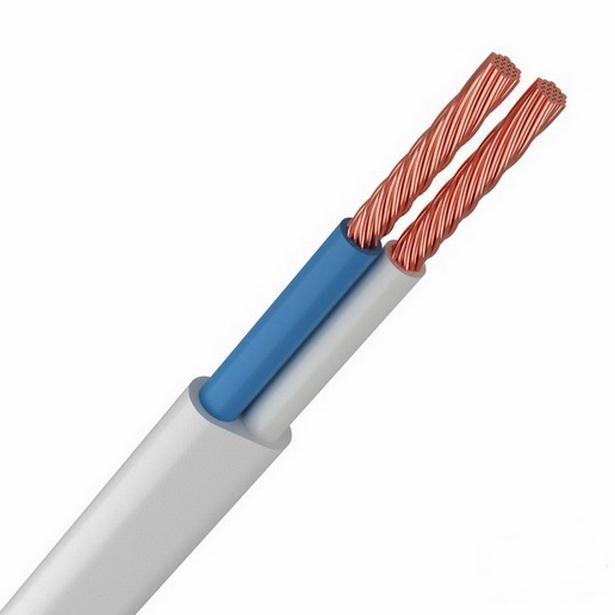

Для освещения целенаправлено применять обыденный кабель ВВГнг 3*1,5 мм2 – его полностью довольно для питания нескольких источников света. Но если вы планируете сделать проходные выключатели, то для вас необходимо будет доработать схему.

В целом, электрика в личном доме непростая лишь на 1-ый взор. Если вы изучите подобающую литературу и будете соблюдать все советы, то вы стремительно и отменно можете собрать ее сами. Главное – не сберегать, применять только высококачественные комплектующие и быть благоразумным, не подключая на кабели для освещения бойлер либо теплый пол.

Проводка в личном доме: от схемы до монтажа

Если вы знакомы хотя бы с азами электротехники и электрофизики, то провести проводку в особняке не составит труда. С инструкциями ниже вы можете хорошо провести коммуникации, которые воспримут с вашей энергетической компании.

Составление плана проводки

Направьте внимание, что все, произнесенное ниже, подходит только для однофазовой сети 220В, т.к. она уже подведена к дому. Трехфазку монтировать могут только спецы из спецорганизаций, потому заниматься их самостоятельным монтажом нет смысла.

Итак, в личном доме своими руками вы уже подготовили стенки, кровлю, закупили коробки. Можно приступать к составлению схемы проводки в проекте.

Смотрится она приблизительно так. Также на нее можно нанести точки расположения розеток, свойства и маркировки девайсов.

Сколько фаз

Все таки вопрос о фазности не стоит закрывать. На теоретическом уровне, в разводку проводки в личном доме можно выполнить и трехфазной. Это будет комфортным, т.к. варочная поверхность, духовка, некоторые виды кухонного оборудования созданы для 380В, а к 220В оно подключается через «треугольник».

Так можно будет эксплуатировать технику «на всю» без посредников. С другой стороны, есть ряд ограничений:

1. Жестче требования безопасности, т.к. возможность поражения током выше.
2. Большая часть бытового оборудования работают от 220, потому придется или брать понижающие трансформаторы, или находить спецмодели.
3. Получить разрешение на проект намного труднее, в особенности, если это поселок со старенькой подстанцией.

Однофазовая разводка электрики в личном доме куда удобнее. Редчайшее трехфазное оборудование можно подключать через «треугольник» либо «звезду», а заверить проект куда проще.

Составление плана и заверение проекта

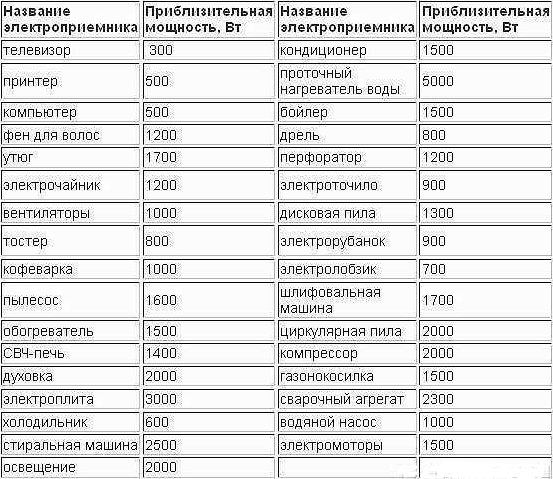

Определение суммарной мощности

Как понятно, произведение силы тока на напряжение – это мощность, в какой и измеряется вся техника. К примеру, если чайник потребляет 300 Вт, это означает, что для его питания нужно 1,36 А.

Суммировав всю технику, повсевременно присоединенную к электросети, вы получите среднее число, на которое нужно опираться при покупке девайсов.

Если вы переезжаете и оборудование куплено – просто суммируйте все характеристики из инструкций к технике. Если его еще как бы нет – возьмите средние характеристики из этой таблицы. К сумме нужно добавить 20-25% припаса.

Направьте внимание, что на дом должно выделяться порядка 10 кВт мощности от подстанции. Все же, в старенькых поселках рассчитывать можно максимум на 5 кВт, потому пытайтесь уместиться в этот предел.

Разбивка потребителей на группы

Потребитель, говоря обычным языком — это хоть какой устройство, присоединенный к вашей электросети. Разбивка проводки в личном доме нужна, дабы сеть не перегружалась. Обычно группы смотрятся так:

1. Один автомат выделяется на освещение. В некоторых случаях уместно повесить основное освещение на один дифф, а дополнительное – на другой.
2. Отдельный конгломерат – электроприборы. Тут нужно несколько групп, т.к. на одну розетку не рекомендуется цеплять более 2-3 устройств.
3. На массивное оборудование, как электрическая плита либо духовка, выделите личный автомат.

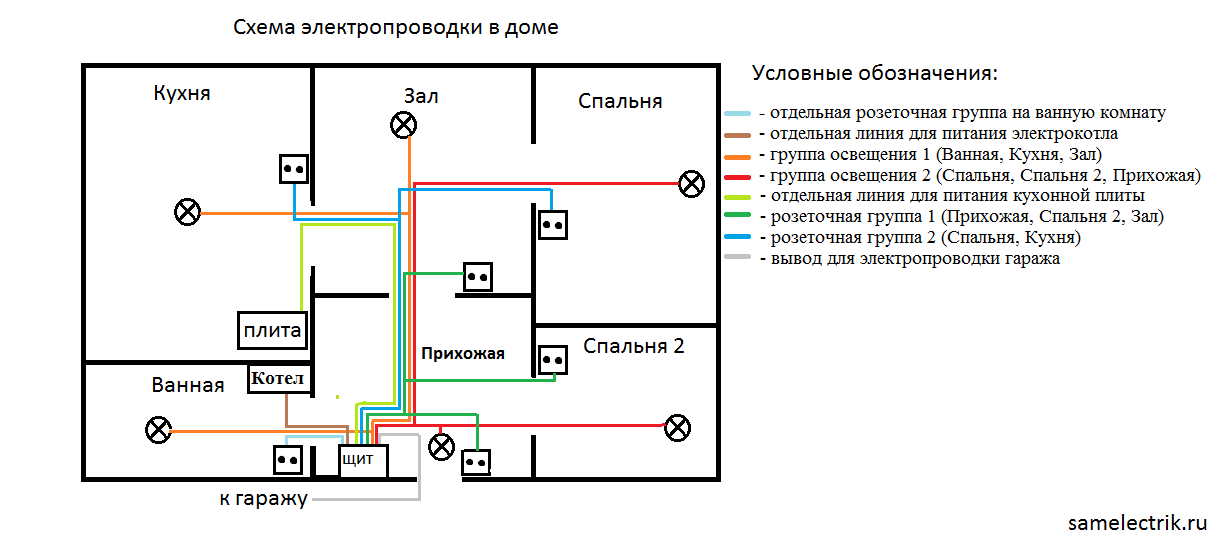

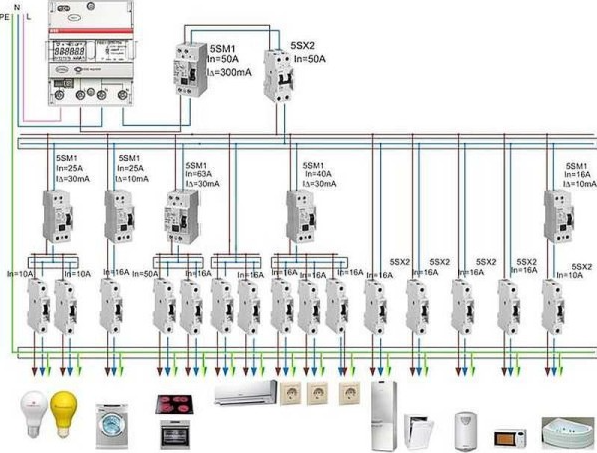

Схема разбивки проводки в доме смотрится приблизительно так.

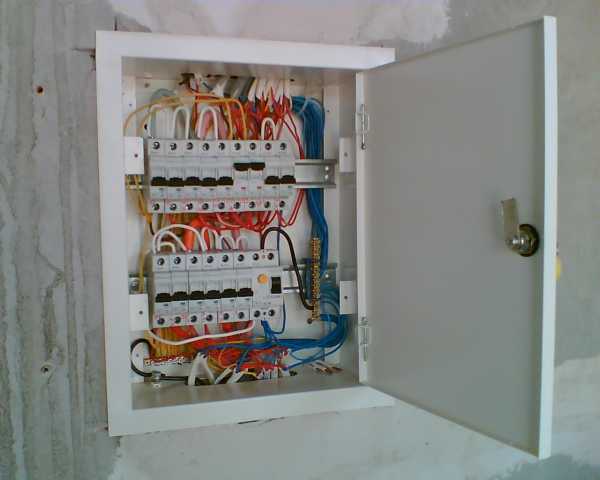

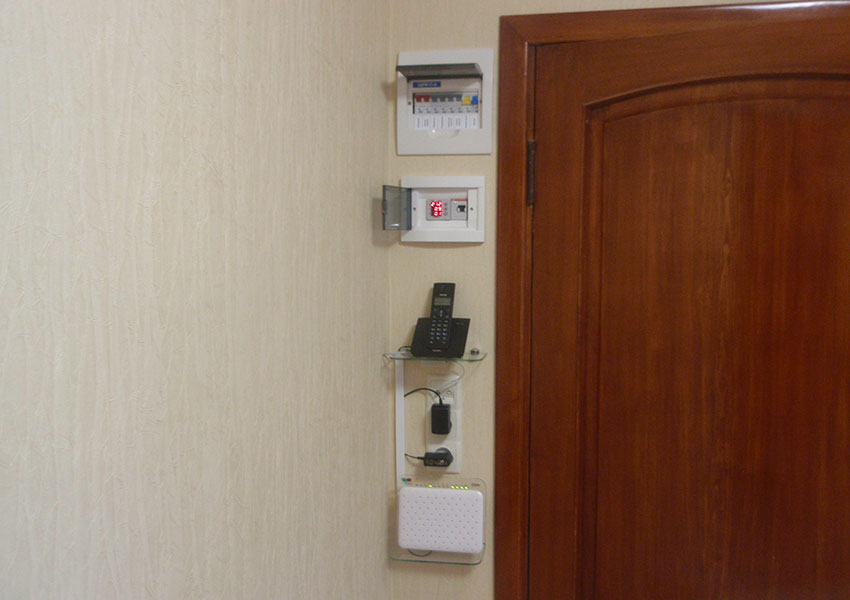

Где поставить щиток

В целом, нет точного регламента по месту установки щитка – это отдается на ваше усмотрение. Все же, это не означает, что можно нарушать правила здравого смысла. Потому безотступно рекомендуется:

1. Устанавливать щиток вдалеке от шкафа с одежкой. Замыкание может вызвать дугу, которая устроит массовый пожар.
2. Монтировать щитовую минимум в 1 метре от канализации и водопровода.

Устанавливать щиток электроснабжения личного дома лучше в технических помещениях, как гараж либо котельная. В данном случае все технические системы будут в одном комплексе.

Вобщем, как уже говорилось, службы контроля не обращают внимания на место установки щитовой.

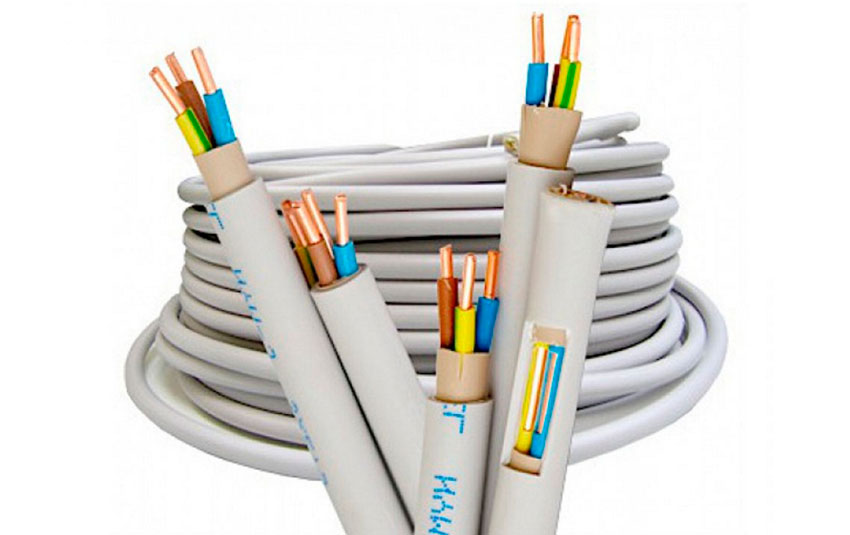

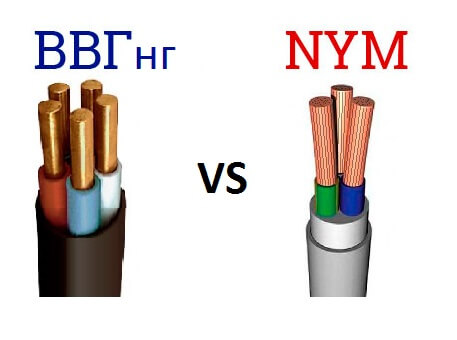

Выбор кабелей

Качество проводки в личном доме, проведенной своими руками, почти во всем находится в зависимости от кабелей. Правил тут малость:

1. Только медь. Хоть дюралевые кабели все еще встречаются – они не допускаются к монтажу, т.к. их сопротивление в два раза выше меди.
2. Только ГОСТ. В РФ действует 2 эталона: ГОСТ и ТУ. В первом случае производитель делает кабель практически из незапятанной электротехнической меди. Ее сопротивление и физические характеристики позволяют замуровать их в стенку и запамятовать. ТУ подразумевает «вольность» производителя. Часто, под видом медных проводов, продаются крашеные стальные либо медьсодержащие.

Направьте внимание, что самостоятельный установка проводки в личном доме всегда несет определенные опасности. Потому брать дешевенькие провода, другими словами преднамеренно подвергать себя угрозы, не стоит.

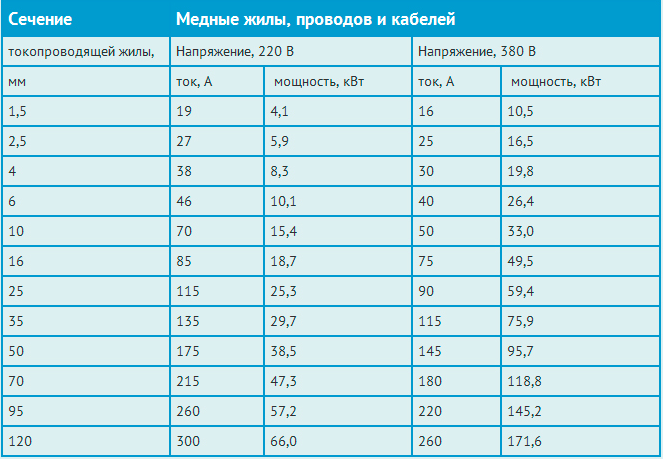

Определение сечения жил

Сечение выбирается в соответствие с наибольшей допустимой мощностью на участок. Этим вы сможете заняться сходу после суммарного подсчета. Для этого сможете пользоваться таблицей.

Направьте внимание, что схема разводки проводки в доме учитывает фазность проводки.

Выбор типа оболочки

Для электрики в личном доме нужна негорючая (самозатухающая) изоляция. Более дешевенькие и удобные – NYM и ВВГ. Это ПВХ изоляции, не склонные к трещинкам, перегибам и заломам, потому служат длительно и накрепко.

Выбор розеток и выключателей

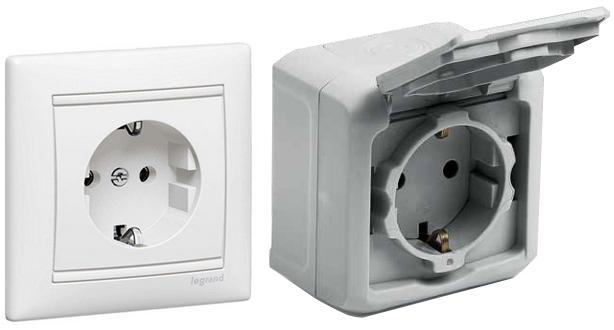

Схема электроснабжения личного дома может полагать 2 типа розеток:

1. Внутренние. Стандартный тип розеток, встраиваемый в стенку. Комфортны практически всегда, кроме некоторых видов древесных домов и гаражей. Подключаются внутренней проводкой, т.е. нужно долбить штробы.
2. Наружные. Редчайший тип розеток, в домах практически не встречающийся. Подключается наружным проводом. Более нередко их устанавливают в хоз.помещениях, т.к. подключать их можно уже после установок коммуникаций.

Проводка своими руками

Сам процесс проводки делится на 5 шагов:

1. Разметка стенок в соответствие со эталонами.
2. Прокладка проводов.
3. Замуровывание штроб.
4. Соединение проводов.
5. Установка розеток и выключателей.

Аннотация, как провести проводку интуитивно понятна, потому довольно знать только несколько главных моментов.

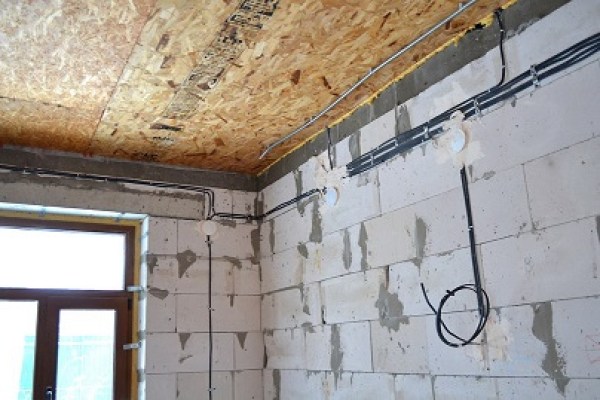

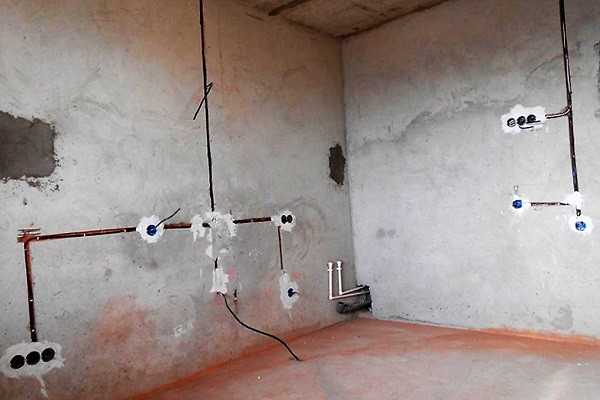

Разметка и прокладка штроб

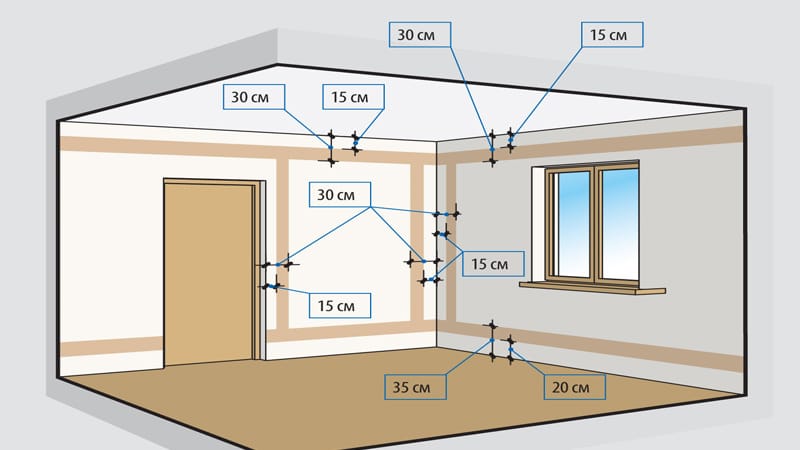

Во-1-х, прокладывать провода можно или строго горизонтально, или вертикально. Диагональные соединения запрещены!

Во-2-х, все соединения должны выполняться в монтажных коробках. На этой картинке вы сможете наглядно узреть, как прокладываются провода.

Соединение проводов

Сейчас спайка и скрутка проводов не допускается по СНиП, хоть и везде встречается. Сможете пользоваться следующими методами:

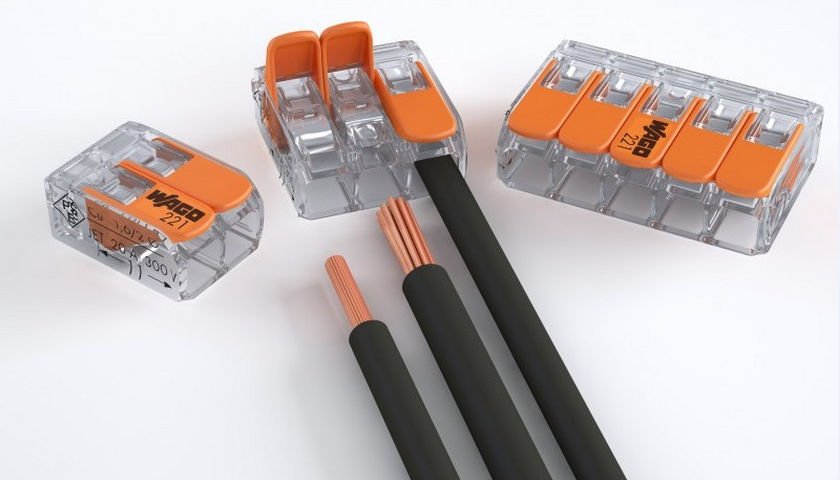

1 Клеммники. Это колодки из пластика с перемычкой снутри. Накрепко соединяют провода, к тому же стремительно. Более распространены клеммники «Ваго», которые могут служить более 15 лет.

2 СИЗы. Колпачки с пружинкой снутри. Практически снутри формируется скрутка, накрепко фиксирующаяся пружиной. Соединение также резвое, к тому же может служить от 25 лет!

Видео: Провёл электричество в баню
