Вы понимаете, как устроено электроснабжение в коттеджах либо квартирах? Дабы для вас было понятнее, назовём это электрика в квартире либо доме. Обычный человек, который никогда в жизни не занимался таким видом работы, обладает наименьшими познаниями, как делается электрика в квартире своими руками.
Мы владеем исходными познаниями, мы имеем некоторые сведения, что в системе должны быть средства учёта (счётчики), защита (автоматы), которые находятся в электрощите, проводка, розетки и конечные устройства, выключатели. Также для работы нам потребуются всякая мелочь: клемники, изоляция, кембрики и другие. Они предназначают качество монтажа электрики своими руками и тем различают, любителя от специалиста.
Электрика в квартире своими руками либо нужна помощь специалиста?
Электрика в квартире — это сеть абонентов. Эта сеть не просит, каких — или согласований, так как дом сдан в эксплуатацию. Такое соглашение могут спросить во время выполнения перепланировки.
С чего начать электромонтаж своими руками

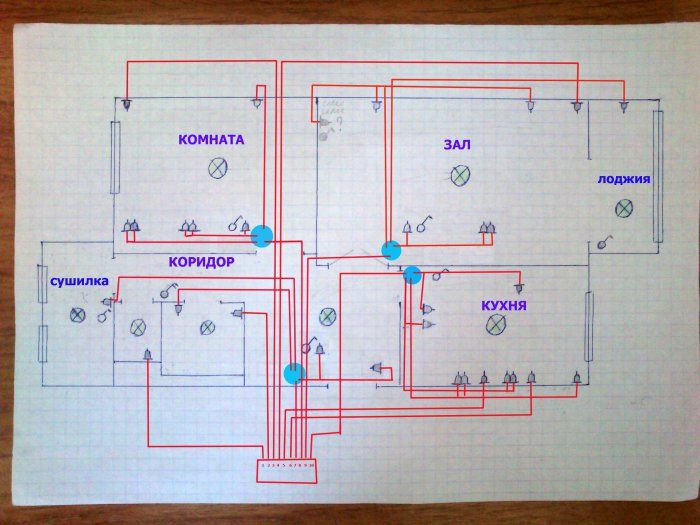

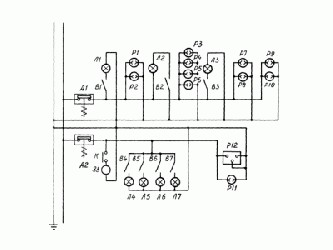

1-ое, необходимо составить план потребителей с учётом расположения осветительных приборов, выключателей и розеток. Всю электрику нужну разбить на группы. Можно даже провести замеры на глаз, главное верно рассчитать длину провода, дабы была возможность подвести питание к выключателю и розетке.
Если щиток не установлен в квартире, нужно обусловиться с его местом нахождения, также обусловиться с питающей линией от подъездного (этажного) щитка. Не забудьте бросить длину для припаса от питающей полосы, это очень принципиально. Когда вы составите схему проводки, необходимо померить длину предполагаемых линий от электрощита до выключателей в каждой комнате раздельно, также до розеток и осветительных приборов. Далее после проделанной работы суммируем получившийся итог, потом прибавляем процентов 10 на припас.

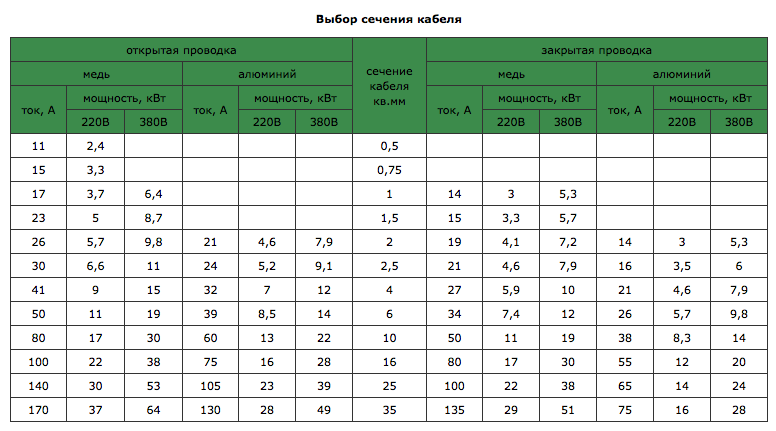

На однокомнатную квартиру, например, выходит в районе 700 метров проводов различных сечений (о сечениях побеседуем мало позднее), на свет и розетки порядка 400 метров. Для обычных нагрузок на свет в обычных квартирах будет нужно сечение проводов 1.5 мм 2 , для розеток 2.5 мм 2 . Для электроплиты нужно приобрести провод сечением 6 мм 2 , для стиральной машинки будет довольно провода сечением 2.5 мм 2 . Вообщем, все нужные условия, которые требуют электроприборы, есть в паспорте устройства, там можно поглядеть нужные сечения для каждого из них, если не отыскали информацию в паспорте, то 2.5 мм 2 будет довольно. Как бы с сечением все, сейчас нужно обусловиться с какую марку провода нужно брать.

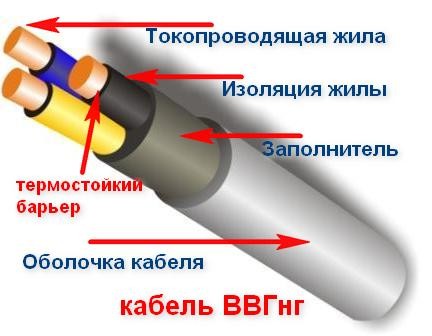

Как избрать правильную марку провода, дабы выполнить работу один раз и не всегда
Для более длительной службы, нужно применять одну марку провода, об этом свидетельствует мой долголетний опыт. Если отдавать предпочтение правильным сечениям никаких заморочек не будет. Нужно учесть толщину провода, если он будет очень узкий – это может послужить предпосылкой пожара, а толстый будет дороже в эксплуатации. Провод должен быть рационального сечения, без отклонений в какую или сторону, тогда заморочек с электрикой реально избежать.
Электрика в квартире своими руками просит повышенное внимание к качеству материалов. Зависимо от свойства всех материалов электрика в квартире своими руками будет выполнена удачно. Потому лучше не сберегать и приобрести провод марки «NYM» ввезенного производителя. Этот провод самый лучший (естественно, для военных провода ещё лучше, но приобрести их фактически нереально). В этом случае, «хороший» провод от условно «плохого» отличается, приблизительно на 30 %. Электрика квартиры смонтированная высококачественными кабелями своими руками будет, непременно, высококачественной (мы основываемся на опыте, но выбор всегда остается за вами). Поменять дорогой вариант монтажа кабелем марки «NYM», можно кабелями которые выпускают русские фабрики. К примеру, провода марки ВВГ, ПУНП, ПБПП выпускают без двойной изоляции и негорючей просыпки, но они тоже подходят для проводки освещения и розеток квартиры.
Счётчики электрические
Счётчики электрические бывают 2-ух видов: прямоточные счетчики и счетчики с вынесенным трансформатором. Оба вида счетчиков используются в квартирах, но прямоточные намного легче подключать и они, более распространены. Счётчик расхода электроэнергии имеет две цепи – токовую цепь и цепь напряжения. Обычно установкой счётчика занимаются квалифицированные спецы, но если вы приняли решение его подключать сами, тогда следуйте следующей аннотации (смотрите фото).

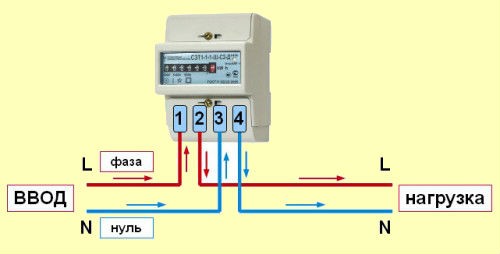

Входящий фазный провод (L) подключите на входной контакт цепи тока (1). Отходящий фазный провод подключите на контакт цепи тока (2). Нулевые проводники нужно подсоединить на клеммы (3) и(4). Входящий нулевой проводник на клемму(3), отходящий нулевой провод на клемму (4). Если вы все верно подключили счетчик, он начнёт работать. Если при соединение вы допустили какую – или ошибку, возможность того, что вы спалите счётчик невысока к тому же стоимость его не такая уж и большая, дабы переживать.

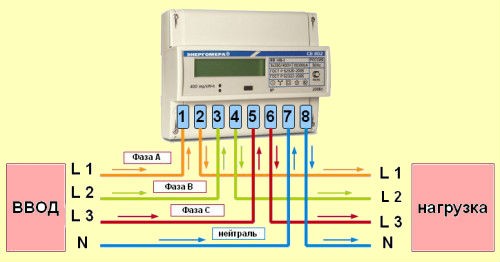

Трехфазный счетчик подключаетсянесколько по-другому:

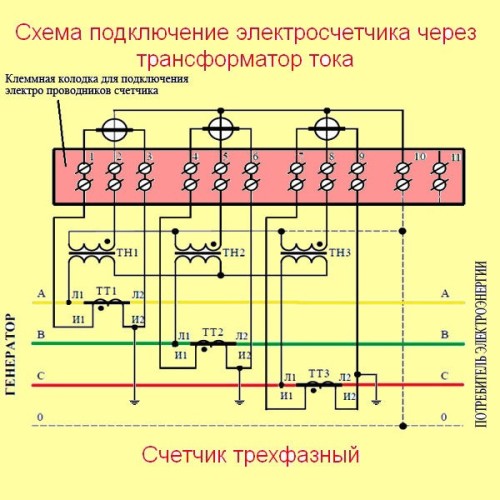

Трехфазный счетчик с выносным трансформатором подключается так:

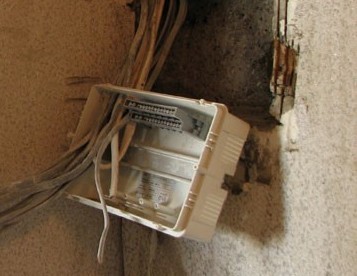

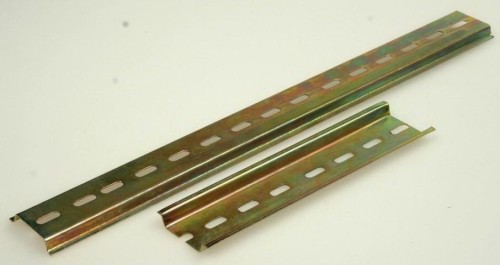

Сборка электрощитка квартирного
Без проекта электроснабжения собирать электрощиток будет трудно. Если вы уже приняли решение делать это без помощи других, тогда руководствуйтесь моими советами:
- Если нет других руководств в аннотации, поначалу присоедините плиту к щитку с помощью автомата защиты номиналом от 25 А.
- Для присоединения отходящих линий света к щитку пригодиться 10А.
- Для групповых розеточных линий нужна защита 16А.
Про сборку можно писать много и никчемно, даже если вы прочитаете все это, всё равно у вас не получится верно подсоединить щиток. Есть различные ошибки, одни безобидны, а другие могут повлечь за собой возгорание, удар током и другие противные последствия. Пользуйтесь своим здравым смыслом.
электрика в квартире своими руками: установка щитка
- Не при каких обстоятельствах не оставляйте оголённые полосы;
- Разводку проводить снутри щитка нужно особым проводом марки ПВ-1, с сечением 4 мм 2 , если отходящая линия толще 4 мм 2 тогда воспользуйтесь более толстым проводом;

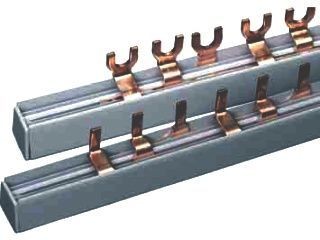

- Для обеспечения самого высоко уровня безопасности, применяйте комплектные шины-гребенки, с помощью их можно избавиться от заморочек с автоматами защиты.
Прокладка питающих линий
Ваш щиток собран сейчас нужно, установить его на стенку. Приготовьте закупленные преждевременное инструменты, провод, изоляция, клемники. Итак, начнём.

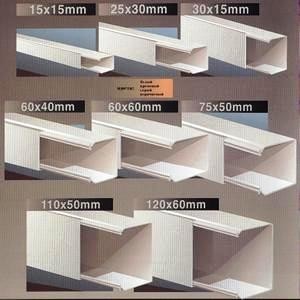

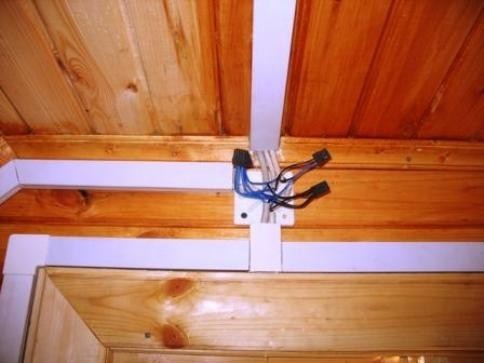

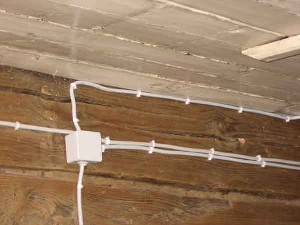

Если у вас древесный дом для вас необходимо провести открытые полосы проводки по стенкам. Для этого нужно взять, пластмассовый короб, проложить его по стенке, а позже в короб заложить проводку. При желании можно выполнить проводку на фарфоровых втулках (это снова в моде). Открытая проводка в коробах не вызовет затруднений, это тривиально и стремительно.
Если у вас кирпичная либо бетонная квартира либо дом, и вы желаете скрыть провода, для этого для вас нужен штроборез и перфоратор. Для начала прорезаем штробы в стенке, монтируем коробки для розеток и аккуратненько выводим их в единую горизонтальную линию. Подключение розеток и выключателей осуществляется по заблаговременно составленной вами схеме, отводами от питающей полосы (схема звездочка), через автоматы защиты либо выполнить разводку шлейфами. Дешевле шлейф-разводка так, как расход провода существенно меньше. Для соединения проводов используйте клеммники (для освещения) и скрутку для розеток. И хотя вы сможете сказать, что скрутки это прошедший век, надежность скрутки не имеет аналогов.
Работа штробореза Работа перфоратором Заделка штроб
Штробы в блочных стенках Установка подразетников Скрутки для проверки
Изоляция скруток после проверки Соединеие клемное
После производства штроб, кабель фиксируем в штробах стенок, делаем распайки в запланированных распаячных коробках. Подключаем провода к автоматам защиты, напряжение не подключаем. Перед окончательным заделыванием штроб необходимо проверить проводку. Для проверки, даете на каждую линию напряжение и на концах линий проверяете ее работоспособность тестером либо обычный лампочкой в патроне. Если, что-то не работает нужно, узнать причину и убрать неисправности.
После проверки концы проводов изолируйте, напряжение отключаете. Чистовую расстановку розеток лучше выполнить после окончания финальной отделки квартиры. Свет можно подключить сходу.
Примечание. Дабы избежать заморочек с проводкой после ее монтажа, перед монтажом «прозвоните» приобретенный электрокабель. Это дозволит выявить заводские недостатки изоляции. Помните, все провода кабеля должны быть изолированы друг от друга.
После проверки всей проводки, при помощи штукатурки совсем прикрываем штробы.
Подведем результаты
Наши результаты понятны после проверки новейшей проводки. Свет пылает, розетки работают. Сейчас охото подсоединить домофон, телефон и Веб все – это слаботочные сети. Обычно данной работой занимаются специально обученные люди, у каких есть большой опыт работы в данной сфере услуг, но мы проведём установка своими руками.
Телефон домашний
Домашний телефон может быть стационарным, радиотелефоном либо интернет-телефоном и т.п. Для более успешной сопоставимости телефонной розетки с современными назначениями телефона, используйте провод UTP (по другому, витая пара). Он не намного дороже обыденного телефонного провода, но он даёт массу дополнительных способностей. Телефонные провода можно укладывать с электрическими кабелями, это намного проще и комфортней, но нельзя их переплетать и пересекать. Блоки розеток 220в совмещают с телефонными и/либо веб розетками. Телефонные и Веб провода (кабели) лучше не распаивать, а вести не разрывные полосы от слаботочного щитка.
Домофон
Домофон, обычно, устанавливают около входной двери. Для кабеля домофона делается отдельная штроба. Для данных работ подойдёт двухпарный провод, витая пара. Если у вас видиодомофон, то необходимо провод проложить в гофре в стенке. Поперечник гофры взять D16.
Веб
Концепция домашней Веб сети бывает трёх видов:
- Это локальная сеть исключительно в снутри квартиры (распределяется на несколько компов). Для этого один компьютер выбирается основным. К главному компу подводится наружняя линия Веб. Ставиться роутер и от роутера делается разводка на другие компы;
- Один компьютер. Подсоединение к внешней сети с возможность подключения единственного компьютера по витой паре, типа UTP;
- Локальная коммутируемая проводная сеть с потенциалом подключения к вебу и беспроводным сетям (витая пара UTP + Wi-Fi). В данном случае лучше установить и оборудовать слаботочный щиток с нужным оборудованием и с его помощью развести компьютерные полосы ко всем необходимым точкам подключения компов.
На этом все! Полная электрика в квартире своими руками изготовлена, работы окончены.
Как выполнить электрику в квартире
Электрика в квартире своими руками, на 1-ый взор дело не легкое, но прочитав статьи на нашем веб-сайте , вы разберетесь во всем и сделаете проводку, розетки, выключатели и освещение своими руками.
Электрика в квартире своими руками
Поменять проводку без помощи других — задачка довольно непростая. В данной статье мы попробуем разобраться, что такое УЗО и как выполнить разводку электрики своими руками.
Что такое УЗО в электрике
УЗО — устройство защитного отключения, ранее в квартирах практически не использовалось, потому для многих людей это понятие незнакомо. УЗО представляет собор устройство, который автоматом выключает электричество при превышении тока данного значения. Другими словами, этот устройство защищает вас от поражения электрическим током и от возгорания в сети при замыкании проводки.
Разводка электрики в квартире
Установку проводки следует начинать с разработки схемы разводки. Нужно нарисовать план. Начинать необходимо с расположения распределительного щита. Потом необходимо выполнить разметку, где будут находится розетки и сколько их необходимо для каждой комнаты. Лучше проводить разметку розеток с расчетом на то, дабы на каждые 6 м² была отдельная розетка. Для ванной и кухни стоит предугадать по две розетки на каждые 6 м².
Схематически изобразите на плане полосы прокладки проводов. Учитывайте, что для розеток с огромным энергопотреблением (к примеру, для бойлера) необходимо проводить отдельную линию.
После того, как вы нарисовали план на бумаге, необходимо перейти к разметке на стенках. Учитывайте, что выключатели обычно устанавливают на высоте а розетки — на высоте от пола.
Принципиально! Делайте прокладку проводов строго горизонтально либо вертикально. Так проще ориентироваться в расположении проводов и получится избежать их повреждения.
Проводка в квартире своими руками
Проводку в квартире можно выполнить 3-мя методами:
Открытый метод — применяют в местах, где нет способности скрыть провода. На данный момент таковой способ практически не применяют, но такое нередко встречается в старенькых домах.
Сокрытый метод — применяют на данный момент фактически всюду. Провода укладывают в особые штробы, которые инсталлируются в стенках.
Комбинированный метод — довольна нередко применяют в кабинетах. Провода укладывают в внешних каналах.
Как выполнить проводку в квартире своими руками
Работы по подключению проводки можно поделить на несколько шагов. Сперва нужно избрать высококачественные провода. Идеальнее всего выбирать медные провода, они более гибкие и лучше проводят ток.
Следующий шаг после того, как вы установили штробы и сделали разметку проводов — установка розеток и выключателей. О деталях установки и подключения вы сможете отыскать полезные советы в разделе Розетки и Выключатели, Освещение.
Принципиальным моментом является установка распределительного щита. Не запамятовывайте о защитных системах (тут для вас пригодится УЗО). Помните, что щит должен находится в доступном и сухом месте.
Электрика своими руками: видео
На данном видео показано, как выполнить разводку и подключить электрические провода в квартире:
