Установка проводки в древесном доме – дело, требующее особенной ответственности и внимания, так как неверный подход может привести к порче имущества и будет небезопасным для жизни. Тем, кто решил выполнить работы без помощи других, непременно необходимо знать, на что уделять свое внимание при выборе материалов, главные этапы укладки и базы безопасности.

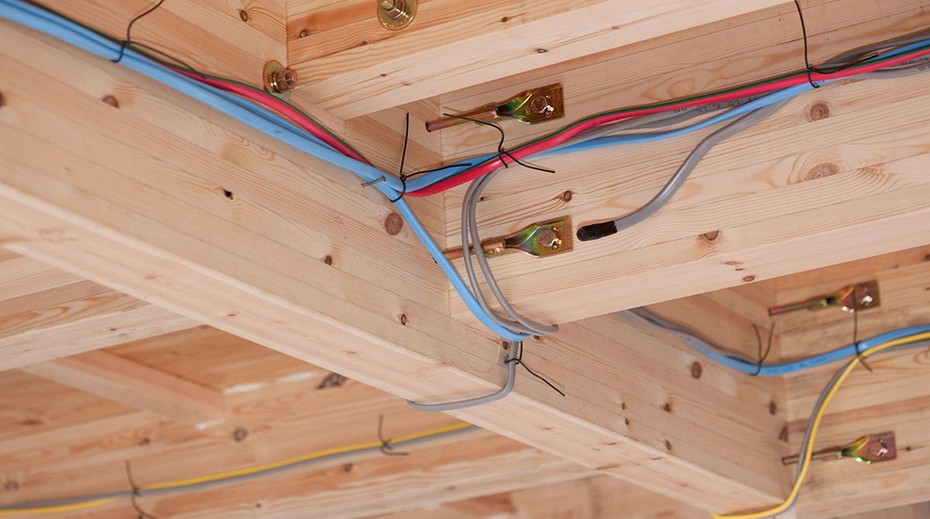

Установка проводки в древесном доме своими руками
Организация электроснабжения в древесных домах имеет ряд моментов, на которые необходимо уделять свое внимание. Прежде всего это связано c высочайшей горючестью дерева, а означает, ошибочно выполненный установка проводки просто становится предпосылкой пожара. Разглядим этапы подготовки и монтажа, также приведем советы и советы, касающиеся данного вида работ.
Проводка в древесном доме: выбор материала, подводка к строению

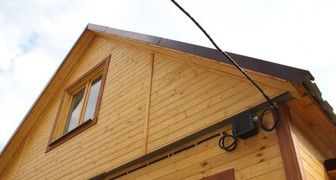

Подводка электрокабеля к древесному дому
Электрика в древесном доме проводится таким макаром, дабы минимизировать риск возгорания.
Она должна соответствовать таким требованиям:
- все кабельные изделия должны быть с огнеупорной оплеткой, также изолированы огнеупорными материалами (для их укладки применяются дюралевые либо тепловые пластмассовые трубки (гофры) либо короба);
- токоведущие провода, должны быть с медными жилами и с таким сечением, дабы выдерживать нужную нагрузку (находится в зависимости от мощности подключаемых устройств);
- также нужно смотреть за тем, дабы каналы для укладки кабелей (штробы) были обработаны огнезащитой (Неофлэйм, Фризол, Фукам) если устанавливаются конкретно в древесные стенки. Если же в древесном доме есть внутренняя термоизоляция стенок, то каналы для кабеля делаются в ней, принципиально обработать её, если она является горючей.
Наружняя проводка
Электрическая проводка в древесном доме по типу монтажа делится на внутреннюю и внешнюю. Если древесный дом находится в коттеджном городе либо личном секторе, то проводка к дому в большинстве случаев подводится по земельным кабель каналам и колодцам, а если в селе – то в большинстве случаев навесом (по воздуху, методом крепления проводов к тросу).

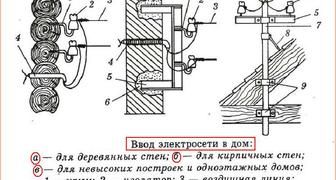

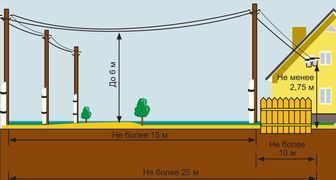

Схема ввода электропитания: наружняя проводка к личному дому
При подведении электрического тока от общей сети к строениям в большинстве случаев выбирают самонесущие провода, где изоляционный материал не подвержен разрушительному воздействию наружной среды. Наилучшее сечение кабеля – от 16 мм, а разбег от точки его ввода до земли – от 2,75 м.
Схема ввода электропитания в личный дом
Самонесущие изолированные провода в большинстве собственном дюралевые, и они категорически не подходят по нормам противопожарной безопасности для строений из дерева, а означает перед вводом в помещение нужно делать переход для медного кабеля. Это осуществляется методом размещения на внешней стенке дома счетчика электроэнергии с подведенным к нему дюралевым проводом, от которого к разводному щитку через специальную «гильзу» будет идти уже медный кабель (гильза – типичный фильтр и переходник).

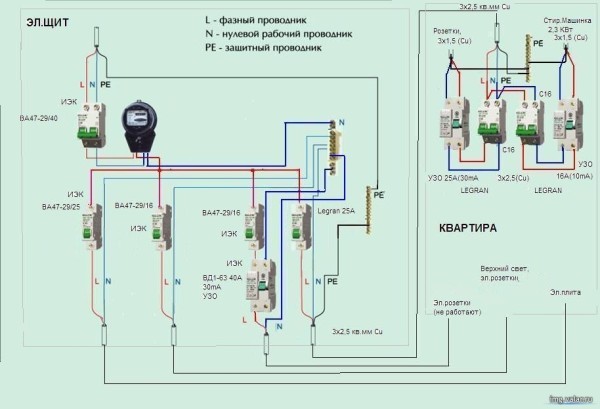

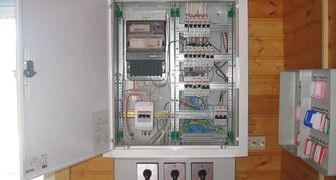

Электрощит в древесном доме с двухполосным автоматом защиты и УЗО
В электрощитах также устанавливается:
- устройство аварийного отключения с автоматами на 25 либо 16 Ампер (для автоматического отключения подачи питания при скачках напряжения снутри сети);
- УЗО – устройство защитного отключения (для отключения электросети при скачках напряжения во наружной сети).
Выбор типа монтажа зависит в основном от вида и эстетичности декоративного дизайна комнат. Проводка в древесном доме своими руками устанавливается довольно легко, но, очевидно, и тут имеются особенные советы и некоторые аспекты выполнения работ.
Установка электропровода СИП к древесному дому видео-интсруцкия
Установка проводки в древесном доме своими руками: внутренние работы
Установка эл проводки в древесном доме может иметь некоторые различия в технологии укладки кабеля, также в расходных материалах независимо от избранного типа. Сокрытую проводку прокладывают обычно при более эстетичной отделке стенок, размещая их в особых коробах из металла либо негорючего пластика конкретно между основанием стенки и обшивкой (могут устанавливаться в теплоизолятор). Таковой вариант совершенно подходит при полном ремонте древесного дома либо сходу после его постройки.

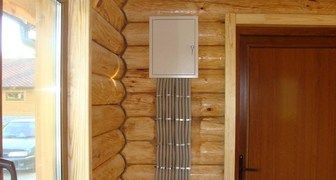

Распределительный щит для эл проводки в древесном доме
Сокрытая проводка в древесном доме укладывается в огнеупорные короба. Если они устанавливаются на дерево либо легкоплавкие изоляционные материалы, то перед этим места укладки должны быть кропотливо обработаны огнезащитой.

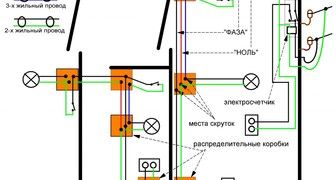

Схема проводки в древесном доме
В качестве кабель-каналов в особенности предпочтительны медные трубы либо дюралевые, так как они дешевле. Их предпочитают, так как они просто гнутся на «холодную» и не передают тепло при нагреве кабеля. Железные же нередко выбирают из-за более низкой цены, но при значимых поворотных радиусах их приходится нагревать газовыми горелками либо паяльными лампами.
Сокрытая проводка в древесном доме: разработка проекта и определение трассы
Проект разводки проводки в личном доме
Начиная работы, принципиально составлять подробный монтажный проект разводки проводов, согласно которой осуществляется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, также частей электросети.
Что касается самой трассы, то лучше, дабы она имела как можно меньше загибов и наклонных линий (в эталоне, все полосы должны быть параллельны между собой и относительно стенок/пола комнаты), но если это нереально, то следует предугадать соединительные коробки для нескольких линий проводки. Они, обычно, располагаются в очень доступных местах для обслуживания, а не в перекрытиях либо перестенках.
После распланировки монтажной трассы можно подготавливать стенки, а конкретно сверлить отверстия для коробов и железных патрубков либо штробить, зависимо от избранного типа установки.
Электрика в древесном доме своими руками: как верно избрать короба и трубки
Размер трубок находится в зависимости от поперечника избранного кабеля, также от количества линий проводки (в одну трубку не рекомендуется укладка более 2-ух линий). Нужно дабы электропровода протягивались в них просто, не занимая при всем этом более 40% их внутренней площади. Толщина металла также имеет значение, дабы предупредить их прогорание при маленьком замыкании.

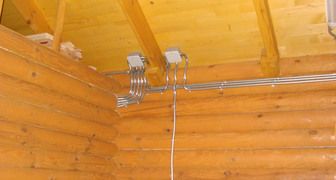

Кабель-каналы на мансарде личного древесного дома
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с поперечником ≤ 6 кв.мм – толщина должна быть более 2,5 мм;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 мм – для проводов поперечником ≤ 25 и 10 кв.мм.
Главные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда подходящего размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

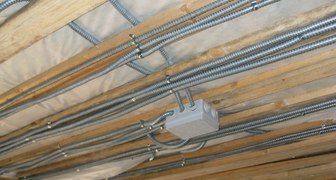

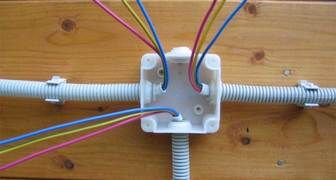

Распредкоробка: подготовка к распкайке
В этом случае, когда применяется медный кабель, после заведения принципиально развальцевать концы и припаять к самой коробке, а края железных можно прикрепить сваркой. Распаечные коробки инсталлируются таким же методом, главное, дабы все соединения имели надежную противокоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи.
Для проводки обычно применяются трехжильные либо пятижильные провода, снаряженные заземляющими проводниками. На концах труб устанавливают особенные втулки, защищающие изоляцию от вероятных повреждений.

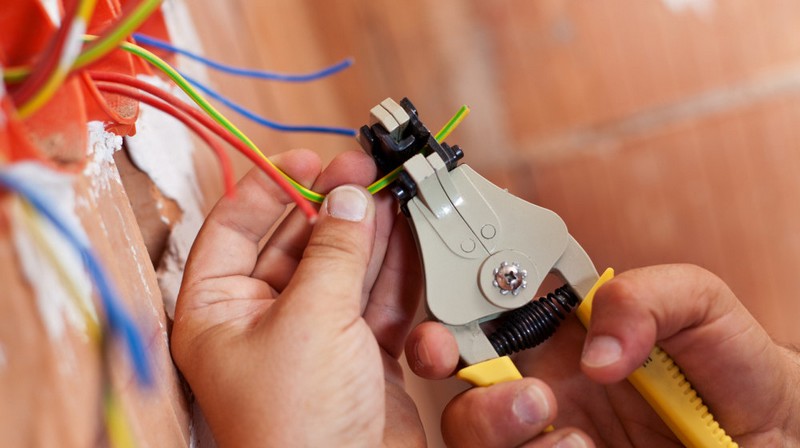

Дальше можно приступить к присоединению жил кабеля к электрическому оборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Установка проводки в древесном доме видео
Открытая проводка в древесном доме
Фото 4. Проводка в древесном доме своими руками. Виды монтажа, подключение силового щита
Установка проводки в древесном доме открытого типа осуществляется с внедрением специально созданных для этих целей кабель-каналов, роликовых изоляторов либо плинтусов. Таковой вид укладки кабеля лучше для древесных домов, где уже изготовлен ремонт, стенки утеплены и оббиты облицовочным материалом.

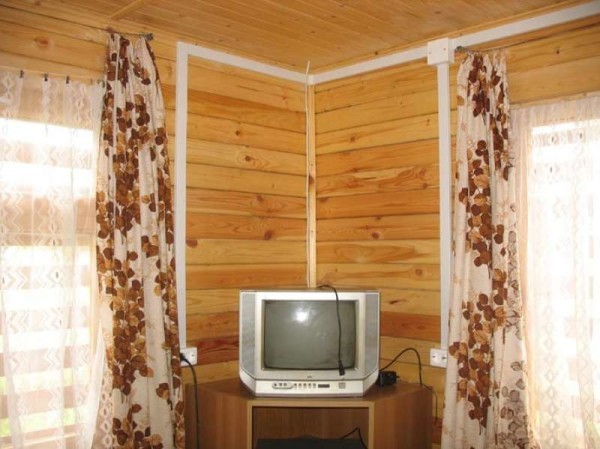

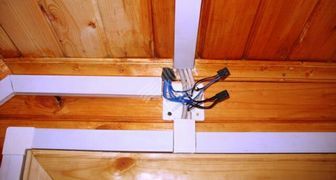

Проводка в кабель каналах
Проводка кабеля в коробах
Подобные приспособления представляют собой короба, которые крепятся на стенку и после заведения проводки запираются замковым крепежом. Тут обычно выбирают негорючий кабель (BBГнг, NYМ), а сами каналы также должны быть огнеупорными. Главные плюсы этого способа – это удобство монтажа и обычный доступ к проводам.
Ролики-изоляторы

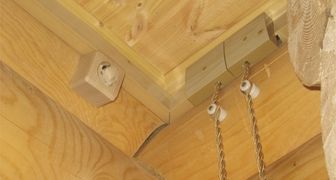

Ролики для поверхностной укладки электрокабеля
Изоляционные ролики – не новинка в сборке проводки открытого типа. Тут берутся особенные кабели, которые состоят из многопроволочных медных жил с поливинилхлоридной изоляционной оболочкой и шелковым покрытием, пропитанным огнеупорным составом.
Для строений из древесной породы, открытые провода следует располагать как минимум в 1 см от стенки, а в качестве креплений используются изоляторы, напоминающие на вид ролики. Смотрится это не всегда эстетично, соответственно данный метод больше подходит для проведения электричества в хозяйственные либо подсобные сооружения.
Электротехнические плинтуса

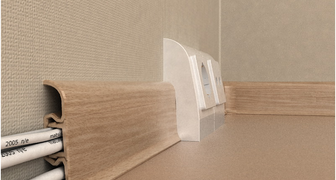

Плинтуса для укладки электрокабеля
Плинтусные коробки – применяются для прокладки кабеля у потолка либо над полом. Они комфортны, неопасны и при всем этом смотрятся достаточно презентабельно, не нарушают общий дизайн интерьера. Очередной плюс, всегда имеется доступ к самим проводам так же как и при использовании обыденных коробов, но в то же время все элементы укрыты от сторонних глаз.
Плинтуса обычно применяются вместе с коробами и совершенно подходят для организации дополнительных подключений, при уже готовой электросети либо изготовленном ремонте.
Установка распаечной (разводной) коробки в древесном доме видео
Выключатели и розетки для древесного дома
После исследования электросхемы и выполнения разметки кабель-линий, можно приступать к установке всех розеток и выключателей. Для большей пожаробезопасности на них, также на основаниях всех осветительных приборов, бра и диммерах, должны иметься подложки из металла для крепления к стенкам либо потолку.

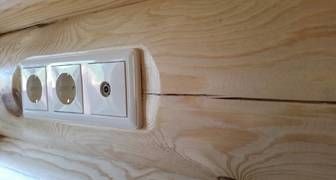

Розетки для древесного дома
Видите ли, электромонтажные работы в древесном доме можно выполнить без помощи других. Конечно пригодится тщательное исследование схем и особенностей, провести огромное количество подсчетов и замеров, но если следовать правилам безопасности и придерживаться нашей аннотации, проводка электричества не вызовет никаких заморочек.
Как проводится электрика в древесном доме своими руками: схемы
Электрика в древесном доме своими руками, схемы которой будут описаны ниже, просит особенного внимания при прокладке, ведь жилье из древесных брусьев либо бревен характеризуется завышенной пожароопасностью. Неважно какая искра, перегрев проводки либо ее замыкание могут стать фатальными, так что следует непременно позаботиться о соблюдении всех мер безопасности.
По статистическим данным, большая часть пожаров в древесных домах появляется вследствие неверной прокладки электрической проводки или от неверного выбора характеристик провода, устройств защитного отключения и автоматов. Дабы избежать схожих заморочек и обезопасить свое имущество, следует планировать схему проводки в четком согласовании с требованиями действующих нормативов, придерживаясь при всем этом советов профессионалов.
Главные составляющие проводки в древесном доме

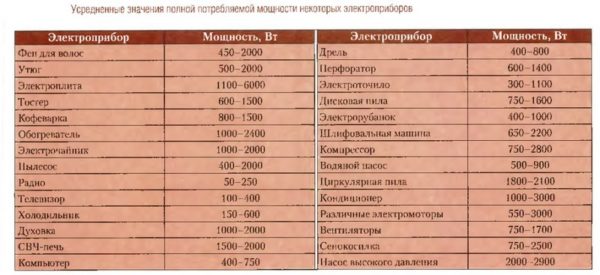

Из чего состоит электрическая система личного дома либо отдельной квартиры? Главные ее составляющие — это электрические приборы, выполняющие роль потребителей электрики, и система, обеспечивающая подачу нужного напряжения к бытовым устройствам. Последняя категория состоит не только лишь из проводов, в нее входят распределительные коробки, розетки и выключатели, автоматы, устройство защитного отключения (УЗО), счетчик и другие вспомогательные приборы.

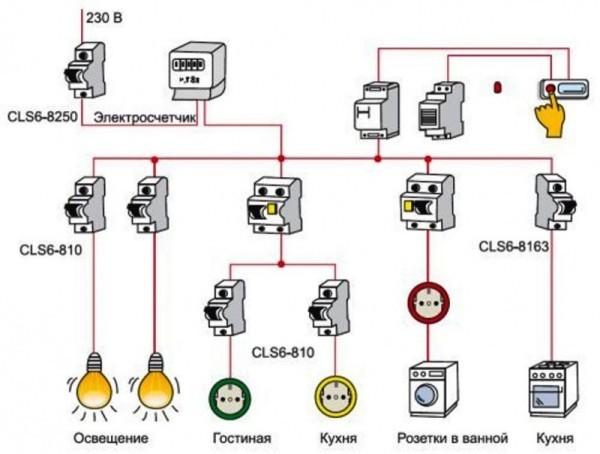

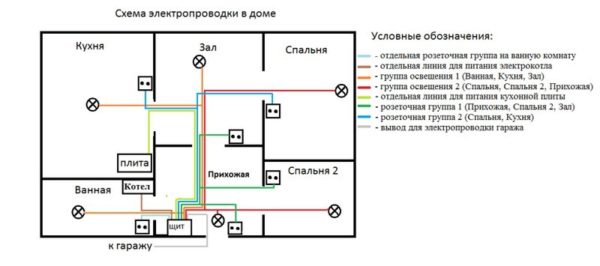

Для того дабы уменьшить нагрузку на сеть, и обезопасить ее от недлинного замыкания, бытовые электрические устройства делят на условные группы, зависимо от мощности, и подключают к отдельным линиям. Любая такая линия, в свою очередь, подсоединяется к выделенному автомату. Самая обычная схема проводки учитывает следующие группы устройств:
- розеточная группа для ванной комнаты;
- линия питания электрического котла;
- освещение ванной комнаты, кухни и гостиной;
- освещение спален, прихожей и коридоров;
- питание для электроплиты на кухне;
- группа розеток в прихожей, спальне и гостиной;
- кухонные розетки;
- электрическое питание для гаража и вспомогательных помещений.
Для личного дома либо дачи также животрепещущим становится выделение 1-го автомата на уличное освещение. С его помощью можно бросить подсветку на улице в рабочем состоянии даже по мере надобности отключения остальной части дома.
Выбор электрического кабеля
От выбора электрического кабеля зависит не только лишь очень вероятная нагрузка на сеть, но и безопасность вашего дома.

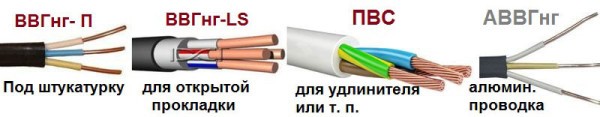

Еще пару лет вспять для устройства проводки в домах нередко употреблялся кабель марки ПУНП. Данная аббревиатура расшифровывается как Провод Универсальный Тонкий. Одна из его разновидностей — АПУНП, имеет дюралевые жилы, тогда как остальная продукция данной марки в качестве токопроводящего элемента употребляет медь. ПУНП стоит относительно дешево, потому находил обширное использование при проводке электричества в домах и квартирах. В чем все-таки причина того, что на данный момент спецы по электротехнике вздрагивают при одном только упоминании об электропроводах марки ПУНП?
Неувязка кроется в том, что ПУНП делается в согласовании с ТУ 16.К13-020-93, в то время как высококачественная продукция, попадающая на наш рынок, отвечает более серьезным требованиям ГОСТ 22483-77. Согласно с текстом ТУ 16.К13-020-93, допускается создавать провода, у каких площадь сечения составляет на 30% меньше от номинального значения. Толщина защитных оболочек, нанесенных на медные либо дюралевые проводники, по ТУ может составлять 0,3 мм, тогда как ГОСТ не допускает обмотки тоньше 0,4-0,5 мм. Даже такая маленькая разница разительно сказывается на защитных и эксплуатационных свойствах проводки. Что это значит на практике?
После решения выполнить разводку своими руками, вы проводите расчеты суммарной мощности всех устройств, установленных в доме, и определяете, что среднее сечение медного провода должно составлять 2,5 мм ² . Купив кабель в магазине и открыв упаковку, вы обнаружите, что толщина кабеля не соответствует заявленной — заместо положенных 1,8 мм, любая отдельная жила имеет всего 1,5 мм. На самом деле это дает достаточно существенное отличие в площади сечения — 1,76 мм ² против заявленных производителем 2,5 мм ² . Установив такую проводку, можно уже скоро почувствовать препядствия с неожиданным срабатыванием автоматов и УЗО, перегревом провода и маленькими замыканиями. Все перечисленное угрожает не только лишь поломкой дорогостоящего оборудования, но и пожаром.
Единственный выход из ситуации — отрешиться от применения ПУНП в пользу более современных и неопасных аналогов — ВВГнг либо NYM.
Методы укладки кабеля

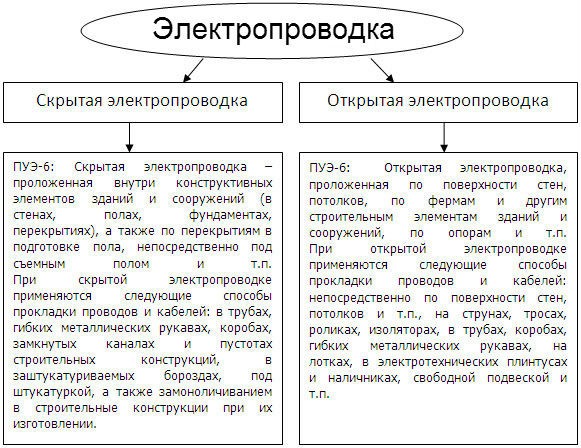

После составления подробной схемы разводки кабелей наступает черед следующего шага работ — укладки кабеля. Установка проводки можно проводить 2-мя методами — открытым и сокрытым.
Спецы безотступно не советуют применять для древесных домов сокрытый метод разводки проводки, так как при всем этом фактически стопроцентно пропадает возможность оперативного вмешательства в электрическую систему. 2-ой нехороший фактор — высочайшая цена работ, ведь разводка проводки в таком случае учитывается еще на стадии проекта. Если сокрытый установка проводов осуществляется с помощью штробления стенок и последующей их заделки, то следы от бессчетных штроб будут смотреться не эстетично на фоне обстановки из дерева.
Установку проводки снутри стенок идеальнее всего применять в случаях, когда планируется последующая полная обшивка стенок, которая скроет места прокладки кабелей. Вся электрика в доме из дерева укладывается исключительно в металлорукаве либо трубе, использование пластмассовых гофрированных труб не допускается в связи с завышенной пожароопасностью. В местах стыковки кабелей инсталлируются железные распределительные коробки, проходы через стенки также производятся в металле.
Открытый установка — более подходящий вариант проводки в доме. Ее просто можно сделать своими руками, а в случае необходимости — произвести ремонт, подмену отдельных компонент либо модернизацию. Открытая проводка в древесном доме — это залог безопасности, ведь в неожиданных случаях к ней еще легче добраться, а риск возгорания таковой системы в пару раз ниже, чем у укрытых проводов.
Открытая проводка в кабель канал
Укладку проводов своими руками начинают с выбора метода укладки. Большей популярностью пользуются такие способы открытого монтажа:
- в самозатухающих пластмассовых кабель-каналах;
- в гофрированных трубах;
- на изоляторах (в стиле ретро);
- на скобах.
Из вышеперечисленных способов, более неопасной, обычной и комфортной является прокладка кабелей в пластмассовых коробах — кабель-каналах. Полимерный материал, из которого они сделаны, не поддерживает горение, так что даже в случае недлинного замыкания стенки вашего дома будут оставаться в полной безопасности. Такие конструкции выполняются в разных раскрасках, что позволяет подобрать их в четком согласовании с интерьером и вкусом владельцев жилища. Проложив короб по периметру комнаты у потолка, достигают фактически полной его незаметности — выбрав изделие прекрасного цвета и фактуры «под дерево», им с фуррором можно поменять багет.

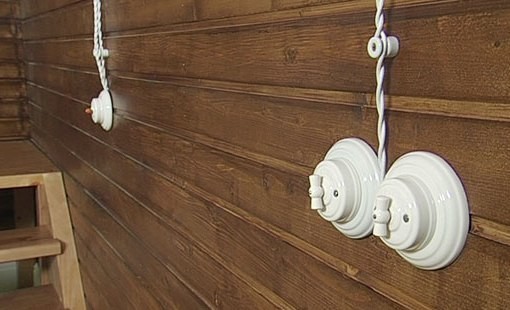

Ретро проводка
Меры предосторожности
Для того дабы проводка в древесном доме не доставляла морок в дальнейшем, после монтажа следует кропотливо ее проверить. Всю работу могут отменно выполнить только приглашенные спецы из городской электролаборатории. С помощью специального оборудования они проводят весь комплекс замеров: определение сопротивления изоляции, проводника заземления и петли «фаза-ноль», делают полную нагрузку автоматов, инспектируют устройство защитного отключения.
На основании приобретенных данных, для вас на руки выдается протокол для доказательства корректности проведенных работ перед организацией, которая занимается энергоснабжением.
Распечатанная цветная схема разводки проводки наклеивается на внутреннюю поверхность дверцы распределительного щитка. Непременно укажите на ней, какие автоматы подключены к определенным группам устройств — в случае острой необходимости такая информация может быть очень полезной.
Заключение по теме
Установка проводки в древесном доме своими руками — это ответственное решение, которое требует существования у исполнителя соответственных познаний и опыта. На помощь мастеру в таком случае идёт не только лишь подробный проект, но и четкая схема расположения всех частей сети.
