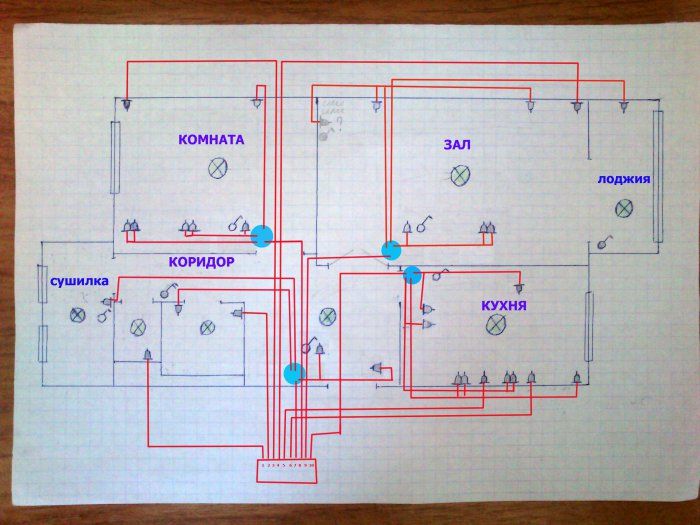

Как провести проводку дома своими руками

Ваш выбор типа кабеля либо провода для подведения электроэнергии к надворным постройкам находится в зависимости от метода подводки.

Прокладка кабеля в грунте

Лучшим вариантом подведения электроэнергии к надворной постройке обычно является прокладка кабеля в грунте.

Для прокладки в земле обычно используются защищенные (бронированные) кабели типа ВБбШв, у каких под слоем ПВХ-изоляции находится железная лента, предохраняющая жилы от механических повреждений. Кабель укладывается в приготовленную траншею. В местах выхода на поверхность применяются железные или пластмассовые трубы (зависимо от вероятных механических повреждений).

Не считая того, железная оболочка бронированного кабеля должна быть заземлена с 2-ух сторон: в главном доме и во вспомогательном строении.

В грунте можно прокладывать и обыденный жесткий кабель с двойной изоляцией из ПВХ типа ВВГ-НГ, при условии, что он будет защищен от механических повреждений и брутального воздействия окружающей среды. Для этих целей очень комфортны двустенные гибкие электротехнические трубы.

Укладка кабелей в приготовленную траншею

Наружняя, гофрированная стена таких труб сделана из целофана низкого давления, а внутренняя, гладкая — из целофана высокого давления.

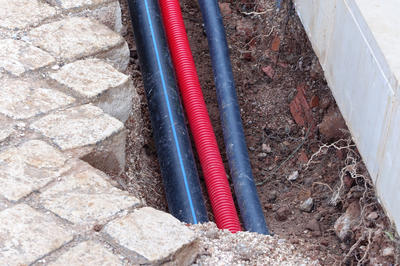

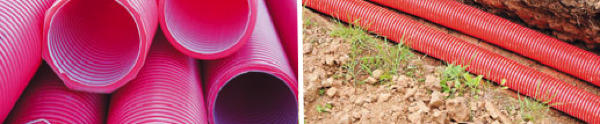

Двустенные гибкие электротехнические трубы для прокладки кабелей

Двустенная труба обеспечивает высшую надежность кабельной трассы, просто укладывается и заводится в здание. Срок службы таких труб составляет до 50 лет.

1. На дно траншеи насыпьте просеянную землю либо песок.
2. Бронированный кабель просто уложите без натяжения.
3. Кабель типа ВВГ-НГ за ранее пропустите через сплошной отрезок двустенной гибкой трубы и уложите, не натягивая его.
4. Присыпьте кабель (бронированный либо в трубе) слоем песка шириной приблизительно 25 см. На этот слой нужно положить специальную сигнальную ленту, которая послужит предупреждением тому, кто позже, может быть, будет проводить земельные работы.

Воздушная проводка

Самым надежным, долговременным и неопасным решением для организации воздушной проводки на сегодня является использование самонесущих изолированных проводов (СИП). СИП представляет собой скрученные токопроводящие дюралевые жилы, покрытые изоляцией из светостабилизированного сшитого целофана. Любая жила имеет круглую форму и скручена из проволок дюралевого сплава.

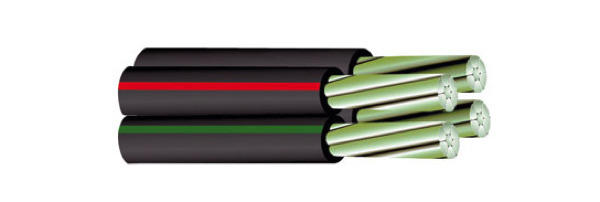

Самонесущий изолированный провод (СИП)

К фасадам построек либо опорам провод крепится особыми анкерными зажимами, которые в свою очередь закрепляются на крепких крюках либо креплениях, установленных на стенке либо опоре.

Герметичное соединение дюралевых жил СИП с медной проводкой строения осуществляется средством особых зажимов, прокалывающих изоляцию. Для подвода электроэнергии от основного дома к надворным постройкам нормально применять провод типа СИП-4 с жилами сечением 16 мм².

При выборе места подключения (ввода) необходимо держать в голове, что малая высота ввода от поверхности земли составляет 2,75 м, а наибольший просвет для обозначенного провода – 40 м. Беря во внимание определенные требования к монтажу самонесущих проводов, эту работу лучше все-же доверить спецам.

Цепь электроснабжения надворной постройки

Подводка электричества к мастерской, гаражу либо сараю должна идти от отдельного автоматического выключателя, размещенного в главном щитке дома. В постройке она должна подходить к дополнительному щитку с автоматическими выключателями (АВ), обеспечивающими защиту отходящих линий (как минимум один автомат на розеточную сеть и один – на осветительную).

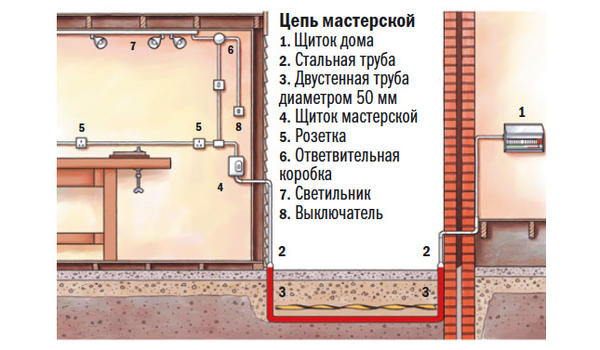

Подводка кабеля к мастерской

Цепь со стороны дома

Трехжильный кабель ВВГ-НГ с жилами сечением 6 мм² подключите к щитку дома. Фазную жилу этого кабеля соедините с выходной клеммой дополнительного однополюсного автоматического выключателя на 32 А, нейтральную подсоедините к общей нейтральной шине (N), заземляющую – к шине заземления (PE) щитка.

Цепь со стороны постройки

Проложенный в двустенной гибкой электротехнической трубе кабель нужно подвести к щитку мастерской.

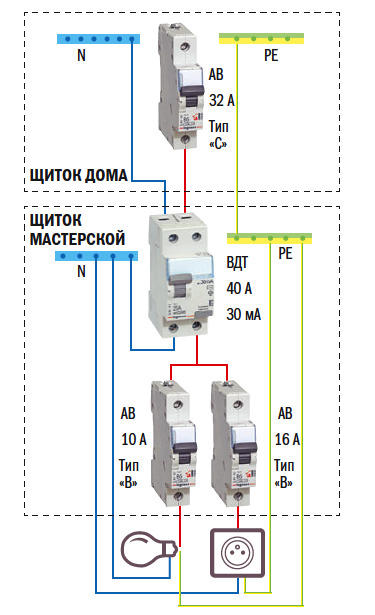

Схема цепи электроснабжения
надворной постройки

В качестве вводного аппарата используйте двухполюсный ВДТ на 40 А с номинальным дифференциальным током 30 мА.

К его входным клеммам подсоедините фазный и нейтральный проводники питающего кабеля.

Зелено-желтый проводник (жилу) соедините с шиной заземления (PE) щитка мастерской.

Автоматический выключатель на 16 А, защищающий розеточную группу, подключите к выходной фазной клемме ВДТ проводом сечением более 2,5 мм².

Таким же проводом подключите к этой клемме и автоматический выключатель на 10 А для защиты осветительной цепи.

Проводом сечением более 6 мм² соедините выходную нейтральную клемму ВДТ с нейтральной шиной (N) щитка мастерской.

Розеточная цепь мастерской осуществляется трехжильным кабелем ВВГ-НГ-LS с жилами сечением 2,5 мм², а осветительная цепь – таким же кабелем, но с сечением жил 1,5 мм².
Для прокладки проводки снутри мастерской комфортно применять пластмассовые кабель-каналы с надлежащими девайсами (углами, ответвлениями, ответвительными коробками и т. п.). Подробнее о них вы сможете прочесть в публикации Как смонтировать открытую проводку своими руками.

Провода для внутренней проводки щитка

Термический режим монтажных проводов снутри щитка более жесткий, чем термический режим обыкновенной проводки. Потому для соединения защитных устройств снутри щитка применяют провода относительно огромного сечения. Это содействует наименьшему нагреву проводов и, соответственно, продлевает срок службы их изоляции. Рекомендованные малые сечения приведены в таблице ниже:

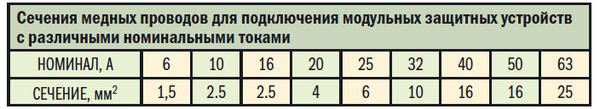

Рекомендованные малые сечения медных проводов

Выбор сечения проводов

Для проводки снутри щитка необязательно получать провода всех сечений, соответственных номиналам ваших защитных устройств. В бытовых щитках удобнее применять провода 2-ух — 3-х типоразмеров, рекомендованных для больших номиналов. Это освободит вас от необходимости брать широкий ассортимент проводов, наконечников и инструментов.

Добавление защитного устройства в щиток

Новое модульное защитное устройство (аппарат), АВ, ВДТ либо АВДТ, добавляют в уже действующий щиток по мере надобности подключить дополнительную цепь (линию) либо дополнительно защитить уже имеющуюся цепь. Дополнительное устройство, обычно, подключается к выход вводного защитного модульного аппарата – конкретно к его клеммам или к шинам, соединенным с этими клеммами.

К клемме модульного защитного устройства допускается подсоединять менее 2-ух проводников одинакового сечения. Потому подключить новый аппарат конкретно к клеммам вводного устройства часто не выходит, так как обычно они уже заняты проводниками, идущими к ранее установленным устройствам. В таком случае нейтральный провод дополнительного устройства можно подсоединить к общей нейтральной шине щитка, т.е. к шине, которая соединена с нейтральной выходной клеммой вводного аппарата.

Есть несколько вариантов подсоединения фазного входа дополнительного устройства. К примеру, к гребенчатой шине, которая соединена с выходной фазной клеммой вводного аппарата. Если позволяет место, то входная фазная клемма дополнительного устройства подсоединяется конкретно гребенкой (при всем этом имеющуюся гребенку следует поменять гребенкой на 1 зуб большей). В неприятном случае для соединения с гребенкой можно применять провод и особый кабельный зажим.

Если вышеперечисленные методы подключения по любым причинам не подходят, то для организации более 2-ух ответвлений от обеих клемм вводного устройства комфортно применять модульные распределительные блоки (кросс-модули, блоки шин), которые устанавливаются на DIN-рейку.

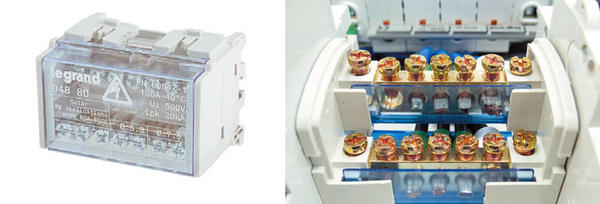

Слева: двухполюсный (L и N) кросс-модуль для 6 отходящих линий. Справа: двухполюсный кросс-модуль со снятой крышкой. К верхней шине подведены нейтральные провода, к нижней – фазные

1. Провод от нейтральной выходной клеммы вводного устройства;
2. Нейтральные провода к установленным устройствам;
3. Нейтральный провод к новенькому устройству;
4. Фазный провод к новенькому устройству (другие фазные провода не заметны).

1. Цепь до установки нового устройства;
2. Цепь с новым устройством.

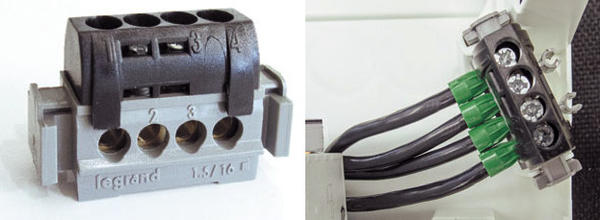

Слева: изолированная шинка для 3-х отходящих линий. Справа: дополнительная изолированная шинка, установленная в специально предусмотренном месте щита

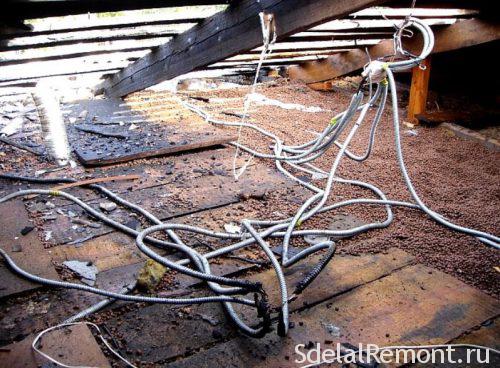

Проводка электричества в чердачном помещении дома

С каждым деньком все почаще для обустройства коммуникаций применяются чердачные помещения, в особенности для проводки. В главном целью оснащения чердака проводкой становится экономия на материалах, так как не нужна покупка дополнительных декоративных материалов для скрытия кабелей. Но для устройства таковой системы коммуникации следует знать, как выполнить проводку на чердаке, какой материал применять и что учесть при работе.

Нужна ли такая проводка?

В большинстве собственном чердачные помещения производятся и легковоспломеняемых материалов, главным из которых является древесная порода, так как применяются стропильные системы. Такая популярность обоснована ее дешевизной, маленьким весом и простотой монтажа. Даже беря во внимание массу защитных составов, дерево никогда не закончит быть горючим.

Не считая того, на чердаках обычно много пыли, которая может просто стать предпосылкой возгорания, если проводка устроена некорректно.

И конечно не следует забывать о разных насекомых и мышах, который очень обожают грызть изоляцию проводов. Как понятно, нарушенная изоляция основная причина замыкания и возгорания. И при всем этом на чердаке сильно много вещей, которые просто воспламеняются.

В итоге, беря во внимание такое огромное количество негативных качеств чердака, проводку на нем лучше не делать, так как возникает большой риск возгорания. Но невзирая на это, многие все-же делают ее, так как таковой шаг позволяет существенно сберечь на декоративной отделке, устраняет от излишних монтажных работ, штробления потолков, стенок и полов.

Не считая того, нередко проводка в чердачном помещении дома осуществляется обычно для подвода электричества от воздушных линий электропередач к домашнему щитку. Тут без задействования чердака никак не обойтись.

В общей трудности облагораживание проводки на чердаке не очень удачное решение, но если без нее не обойтись, выполнить все работы нужно верно, беря во внимание все особенности и меры предосторожности, а для этого нужно изучить методы обустройства и главные его правила.

Виды проводки

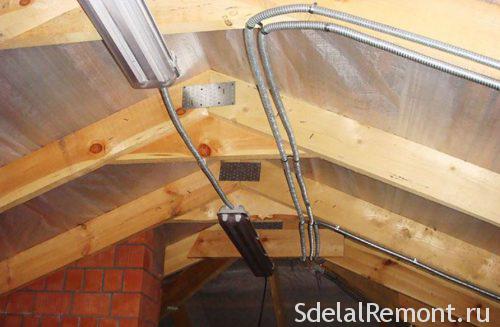

При оснащении чердачного помещения, может быть, использовать два типа проводки:

1. Открытую, должна состоять из медных проводов.
2. Закрытую, из дюралевых проводов с изоляцией и устанавливаться в несгораемых материалах

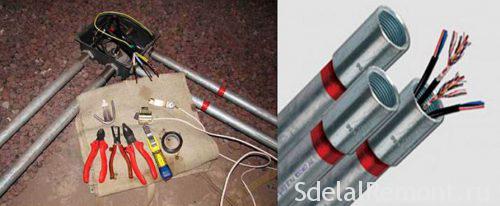

Открытая проводка электричества прокладывается через железные трубы либо же на изолирующих роликах.

Еще одним неплохим вариантом будет натяжная проводка на струнах, но ее можно обустроить, только при высоте чердака более 2,5 метров, а таковые встречаются очень изредка, если до сего времени и есть.

В состав открытой проводки входят провода с негорючей оболочкой. Таковой тип проводки может быть протянут в любом месте.

Сокрытая проводка электричества может быть выполнена в стенках, перекрытиях из несгораемых материалов на случайной высоте. Но ее облагораживание не рекомендуется, исключением можно отметить только чердаки из несгораемых материалов.

Какие применять материалы для работы

Сейчас стоит разобраться, какие непосредственно провода нужно применять.

1. С учетом высочайшей пожаробезопасности чердака, нельзя применять дюралевую проводку. Исключением отметим только вводный кабель (при условии его длины менее 5 метров).
2. Соответственно использованию подлежит только медный провод.

Такие требования прописаны в ПУЭ (правила устройства электроустановок). Советуем воспользоваться данным сводом правил при всех работах с электричеством.

В то же время отметим, что и медный провод подойдет не хоть какой, к его выбору необходимо подходить очень трепетно. Применять можно только провода с негорючей и малодымной изоляцией. Для упрощения задачи, маркировка таких:

Также неплохим вариантом станет новый вид кабеля, который имеет изоляцию, защищающую от мышей. В ней заложены яды, которые отпугивают их. Но необходимо отметить, что такая изоляция вредоносна и для человека, поэтому их нельзя применять в жилых помещениях.

И сейчас стоит разобраться в том, как выполнить проводку на чердаке без помощи других.

Установка электричества

Как уже упоминалось, установка можно провести несколькими методами, а конкретно:

1. По трубам.
2. На изолирующих роликах.
3. Струнным методом

Давайте разглядим особенности каждого из представленных.

Устройство проводки на чердаке в трубах

Это более неопасный вид обустройства электричества в чердачном помещении. Рассматривая муниципальные эталоны РФ, для обустройства сети нужно использовать железные трубы шириной более дух мм. Европейские эталоны допускают использование пластмассовых негорючих труб.

Разглядим некоторые особенности системы:

1. Так как при прокладке открытой проводки нужно исключить проникновение пыли в область проводов, что может стать предпосылкой пожара, для обустройства используются плотные соединения с резьбой в соединительных коробках.
2. Основным фактором становится плотность соединений.
3. Трубы без уплотнений может быть использовать в непыльных помещениях.
4. При установке труб нужно их ставить под углом для того, дабы в них не накапливалась влага.
5. Соединение проводов из различных материалов проводят в ответвительных коробках сжимом либо сваркой.
6. Приборы для отключения, питания должны быть установлены у входа на чердак, а не в нем.
7. Перед включением в сеть устройств нужно проверить наличие их заземления.
8. Сами трубы в неотклонимом порядке должны быть заземлены и занулены.
9. Установка проводится на древесной поверхности на хоть какой высоте.

Проводка на роликах

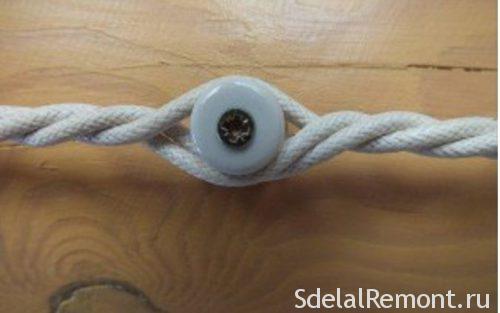

В данном случае применяется открытый установка с закреплением провода на приготовленных роликах. Для такового типа устройства лучше применять кабеля с защитой от мышей. Посреди главных особенностей монтажа:

1. Между предусмотренными роликами расстояние не должно превосходить 60 см.
2. Конкретно между проводами расстояние менее 5 см.
3. При соприкосновении провода с древесной поверхностью предусматриваются прокладки из негорючего материала шириной от 1 сантиметра.
4. Для провода кабеля через перегородки применяется железная гильза, дабы не было соприкосновения с деревом.

Также одной из разновидностей роликового обустройства, является струнная проводка, посреди ее особенностей:

1. Представляет собой устройство провода, незащищенного изоляцией. Закрепляется на высоте более 2,5 метров от пола.
2. Крепления размещаются на расстоянии 5-6 см друг от друга.
3. Расстояние между проводами 5 см.
4. Сами ролики закрепляются на раздельно устроенных досках, закрепленных на стропилах.

Сокрытая проводка

Сейчас перейдем к последнему виду и разглядим его особенности:

1. Как уже упоминалось, таковой вид применяется исключительно в чердачных помещениях из негорючих материалов.
2. При всем этом непременно наличие слоя штукатурки более сантиметра.
3. Сами кабеля прокладываются в трубах (гофрированных), что существенно упрощает предстоящий ремонт проводки.
4. Различные разводки и соединения производятся строго в герметичных распределительных коробках.

При всем этом отметим, что соединение кабелей скрутками категорически запрещено. Все соединения должны выполнятся только зажимами, клипсами либо другими созданными для этой цели коннектарами. Также советуем прочесть, как проводить установка сокрытой проводки под штукатуркой.

Дополнительные советы

В некоторых случаях может пригодится устройство освещения, в таковой ситуации, стоит соблюдать следующие правила:

1. Все соединения и осветительные приборы выполнятся только герметичными.
2. Средства защиты, также все выключатели должны быть устроены вне чердака.
3. По способности нужно применять понижающий трансформатор.

Счетчик потребляемого электричества устанавливается конкретно вне дома. Он может быть обустроен как автоматическим, так и ручным выключением электричества.

По мере надобности устанавливается УЗО для отключения света. Таковой рубильник делает функцию защиты от неожиданных ситуаций — резкой утечки тока и др.

Заключение

Необходимо отметить, что даже верно выполненные проводка не дает гарантии безопасности, но существенно уменьшает риск. Не считая того, нужно часто инспектировать ее целостность. И все таки для своей безопасности, рекомендуется доверить работы такового рода экспертам, а лучше и совсем не применять чердак для устройства проводки (а если и применять, то в последнем случае).

Предлагаем поглядеть несколько видеороликов, о том, как обустраивается проводка на чердаке.

Видео: Замена проводки в деревянном доме своими руками
