Как провести проводку в доме

Невзирая на то, что дачные дома часто возводятся на базе нехитрых проектов либо даже любительских эскизных набросков, решения многих вопросов по обустройству грядущего жилища лучше предугадывать заблаговременно. К таким планировочным и технологическим решениям относится расстановка домашней техники, организация освещения, отопления, кондиционирования. В свою очередь, вся электрика нуждается в обеспечении бесперебойным энергоснабжением. Соответственно, кропотливо обмысленная схема проводки на даче поможет застройщику получить в эксплуатацию по-настоящему современный и комфортабельный дом.

Короткое содержание статьи:

Чем управляться при построении схемы проводки

Дабы перевоплотить все планы в проект личного электроснабжения, нужно вооружиться справочником «Правила устройства электроустановок» (ПУЭ). В нем собраны важные требования к электромонтажу, неопасной эксплуатации электроустановок. И хотя применительно к проводке в дачном доме многие правила имеют рекомендательный нрав, игнорировать их не следует. Аккуратность и бдительность, с которыми собственник собрал электросхемы, соединил провода в распределительных коробках, установил розетки и выключатели, выполнил заземление – служат залогом последующей бесперебойной и неопасной эксплуатации системы дачного электроснабжения.

Не считая того, соответствие домовой проводки профильным нормативам может проверяться сотрудниками контролирующих учреждений при оформлении Технического паспорта дома и подключении его к электросетям.

Подготовка проекта электроснабжения

Схема либо проект?

Получение технических критерий (ТУ) в электроснабжающей организации и разработка проекта электроснабжения дома в согласовании с ними требуются, быстрее, как этапы административного дизайна разрешения на присоединение мощности, использование электричеством на легитимных основаниях. Ведь для конкретного выполнения работ по дачному электромонтажу довольно обмыслить группировку потребителей для каждой полосы и приготовить в облегченном виде чертежи прокладки кабелей.

Разрабатывается схема электрики на даче своими руками так, дабы найти рациональные пути силовых ветвей от распределительного щита к местам подключения потребителей. Расстановка домашней техники зависит только от их многофункционального предназначения и удобства эксплуатации, а место центрального электрощита определяется следующими критериями:

• оно выбирается как можно поближе к точке входа вводного кабеля, к примеру, в прихожей;
• щит должен быть вседоступен – висеть на уровне глаз (до 170 см от пола), но не мешать движению людей.

Принципиально! При отсутствии монтажной электросхемы работа преобразуется в импровизацию. Неминуемы переделки, утраты времени и средств на дополнительные материалы.

Разбивка на группы

При формировании групп потребителей рекомендуется отделить освещение от розеточных (силовых) групп, также зонировать их (комната, кухня, нижний этаж и т.п.). В случае обесточивания той либо другой ветки, вы не окажетесь в полной темноте. Если инсталлируются электрические водонагреватели (бойлеры), котлы, электропечи либо другая техника завышенной мощности, её также целенаправлено выделить в отдельные группы. Они подключаются более сильными токоведущими линиями к личным подходящим нагрузке автоматам.

Как найти сечения проводников

Выбор сечения вводного кабеля осуществляется на основании сложения мощностей планируемых бытовых потребителей (техники, освещения). К примеру, средние суммарные значения мощности по типовым группам электроприборов на 220 В:

• 8-12 кВт – стационарная домашняя техника (телек, холодильник, стиральная машина, компьютер, чайник);
• 5-6 кВт – нестационарная техника (пылесос, фен, утюг, ручной электроинструмент);
• до 1,5 кВт – освещение (люстра, бра, точечная подсветка).

Получив результаты расчета, довольно обратиться к таблицам подбора проводников в том же ПУЭ. Аналогично находятся сечения кабелей внутренней разводки и токовые характеристики автоматических выключателей (автоматов). Но для них принимается во внимание мощностная нагрузка лишь на выделенную ветку.

Устройство схем наружного подключения дачного дома

Подключение дачного дома к централизованной электросети

Существует два главных метода устройства вводных электрических коммуникаций:

1. Воздушная прокладка питающего кабеля между наиблежайшим столбом и дачным домом. Зависимо от модификации кабель может быть самонесущим (свободное вывешивание) либо же фиксируемым на несущий трос. Такая схема подключения электричества на даче проще, обходится дешевле. Но воздушная линия просит особенного внимания в процессе использования. К примеру, нужно смотреть, дабы её не повредили разросшиеся деревья сада.

Ввод питающей магистрали через стенку осуществляется в металлической гильзе, в какой оставшееся свободное место заполняется особым герметиком либо пропитанной цементным веществом паклей. Не считая того, дабы исключить затекание дождевой воды в гильзу, перед входом в неё кабель обязан иметь провис ниже уровня наружного отверстия.

1. Подключение дачного дома через подземный ввод. Для него применяется кабель дополнительно защищенный от мышей и механических повреждений железной оплеткой – броней. В маркировке изделия она обозначается буковкой «Б».

Подземная прокладка силовой полосы осуществляется в траншее глубиной 0,8 м на песчаную подсыпку. Сверху кабель также покрывается слоем песка, на который, перед оборотной засыпкой грунта, укладывается полимерная цветная лента. Она послужит сигнальным предупреждением, если в дальнейшем на участке в зоне размещения коммуникаций будут проводиться земельные работы. Перед вводом подземного кабеля в дом он протягивается снутри металлической трубы, закрепленной на стенке постройки.

Монтируем заземляющее устройство

Электромонтажные работы снаружи дачного дома должны включать установка заземляющего устройства. Разглядим этот ответственный шаг подробней в виде пошаговой аннотации.

1. Неподалеку от места установки распределительного щита, на расстоянии 1-1,5 м от фасада постройки, в грунте выкапываются несколько траншей глубиной более 0,5 м. Три траншеи – в форме равностороннего треугольника с длинноватой стороны 2–3 м, одна – от наиблежайшей точки треугольника к фундаменту дома.

1. В верхушках треугольника на глубину 1,5 м бурятся скважины. В них инсталлируются кусочки железного профиля (электроды) длиной 2,5-3 м (уголок 50х50 мм, швеллер, трубы). Их вбивают в землю на столько, дабы над дном траншеи оставался выступ 15-20 см.
2. Скважины плотно забиваются грунтом.
3. Концы профилей соединяются привариваемыми шинами – отрезками металлической полосы 40(45)х 4(5) мм.
4. От электродов к дому по дну траншеи протягивается еще одна шина. Её длина рассчитывается как сумма длины и глубины траншеи плюс высота цоколя фундамента над землей. Не считая того, следует добавить припас 10-15 см на выполнение загибов.
5. Шина заземления должна плотно прилегать к фундаменту, к которому её притягивают железными анкерами.
6. Перед засыпкой траншей сварные соединения прокрашивают противокоррозийным составом с высочайшим содержанием цинка. В неприятном случае они могут быть разрушены коррозией всего за несколько сезонов.
7. К выведенному на фундамент концу шины заземления на два болта фиксируется конец кабеля заземления. Его 2-ой конец заводится в дом, где подключается к корпусу и заземляющей колодке (планке) распределительного щита.

Сборка внутренней схемы проводки на даче своими руками

Метод открытой прокладки проводников

Открытую проводку можно выполнить в жестких либо гибких ПВХ-трубах по особым крепежным клипсам либо в пластмассовых кабель-каналах. Крепление клипс и кабель-каналов осуществляется конкретно по финальным покрытиям стенок и потолков. Электропроводная арматура (распределительные коробки, выключатели, розетки и др.) выбираются специального выполнения – для открытой установки.

Горизонтальные кабельные полосы стараются вести по стенкам как можно выше у потолка. Вертикальные опуски производятся только к местам монтажа электроарматуры. Таким макаром, миниатюризируется риск механического повреждения проводников, который все таки вероятен, невзирая на внедрение дополнительных защитных пластмассовых футляров.

Метод сокрытой разводки

Для сокрытой проводки кабеля в защитных гофрах и электротехнические коробки заглубляются в толщу строй конструкций, зачем:

• в местах установки розеток, выключателей и распределительных коробок выбираются посадочные гнезда, также каналы (штробы) под прокладку токоведущих линий;
• проводники и гофра нарезаются мерными кусочками в соответствие со схемой проводки дачного дома;
• кабеля затягиваются в гофры и крепятся в соответственных штробах на пластмассовых хомутах, клипсах либо скрутках из обрезков провода. Шаг креплений около 0,5 м – гофра должна стопроцентно поместиться снутри монтажного канала и не торчать наружу;
• на поворотах линий разводки гофра фиксируется в 3-х точках – в центре извива, также на 10-15 см в обе стороны от него;
• концы проводников заводятся в установочные и распредкоробки. Штробы и пустоты вокруг коробок заделываются штукатурным веществом.

Установка электроарматуры

Устанавливая розетки и выключатели, следует уделять свое внимание на корректность подключения кабельных жил, цвет изоляции которых:

• красный либо карий – фаза;
• синий – нуль;
• желтоватый либо желтоватый с зеленоватыми полосами – заземление.

Соединение кабелей в распределительных коробках следует производить по тому же принципу соответствия цветов. Для обеспечения надежного электромеханического контакта токоведущих жил используют способы опрессовки, сварки либо пайки. Применяют винтообразные клеммники либо соединителях типа WAGO. Соединение скрутка допускается только как временное для проверки целостности схемы проводки.

Принципиально! Иногда монтажники игнорируют подсоединение заземляющей жилы. Но для многих моделей современной домашней техники заземление непременно.

Сборка распределительного щита

После того, как все электрические полосы проложены, приступают к комплектации распределительного щитка. На монтажных рейках закрепляются счетчик электроэнергии, общее устройство защитного отключения (УЗО) и вводной автомат, также несколько автоматических выключателей для различных групп потребителей. Стоит увидеть, что если ТУ предвидено разделение вводного и распределительного устройства, то общий автомат и счетчик устанавливаются в отдельном щите вне помещений дома. Обычно на столбе воздушной электромагистрали либо стенке жилой постройки.

Если для питания массивного оборудования (электрокотла, циркулярной пилы) нужна напряжение 380 В, то вовнутрь дома подается трехфазный электроток. Его раздача массивным потребителям осуществляется по отдельным трёхфазным внутренним линиям, а нагрузка от устройств а 220 В распределяется между фазами приблизительно равными толиками.

Принципиально! Перед подачей электричества вводной щит с элетросчетчиком осматривается представителем организации энергонадзора и пломбируется (если система допускается к эксплуатации). Только отныне может быть легитимное использование электроэнергией.

Дачный электромонтаж: базы электробезопасности

Если схема проводки на даче собирается своими руками, то следует самому позаботиться о личной безопасности. До того как приступать к монтажным операциям следует:

• обесточить зону выполнения работ, убедиться, что случайная подача электроэнергии исключена;
• проверить отвертки и плоскогубцы на качество изоляции рукояток;
• надеть обувь с резиновой подошвой;
• удостовериться, что в месте проведения работы отсутствуют разливы воды;
• используя индикаторные и измерительные электроприборы, убедиться в отсутствии напряжения.

Окончив сборку схемы проводки своими силами, имеет смысл пригласить для дополнительного контроля проф электрика. Он замерит сопротивление заземления и изоляции, поможет удостовериться в корректности, качестве и безопасности собранной электросети.

Проводка в доме своими руками

Проводка в доме своими руками – задачка, которая может появиться как при постройке нового дома, так и при ремонте либо подмене имеющегося электрического оборудования и проводов. Для решения таковой задачи довольно иметь общее представление о видах и методах электромонтажных работ и владеть определенными способностями воззвания с необходимым инвентарем и материалами. Главные требования к проводке в доме содержатся в Правилах устройства электроустановок и строй нормах и правилах, выполнение которых в особенности принципиально в древесных домах для их пожарной безопасности.

Главные виды проводки

По месторасположению проводка бывает:

Внешняя проводка применяется для подвода электроснабжения к дому, также для подключения освещения и других электроприборов, расположенных снаружи дома. Она прокладывается по внешним стенкам дома и других строений во дворе.

Внутренняя проводка соединяет воединыжды внутри себя все электромонтажные устройства и электропровода, установленные и проложенные снутри помещений квартиры либо дома.

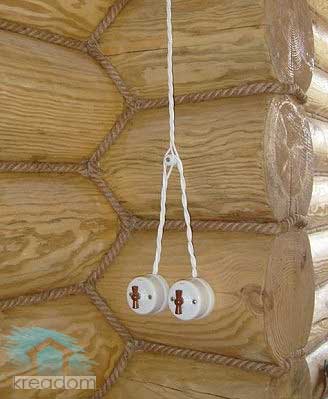

внутренняя проводка открытого типа

Как внешняя, так и внутренняя проводка по методу прокладки может быть:

• открытого типа;
• укрытого типа;
• комбинированного типа.

Открытая проводка прокладывается по внешней поверхности стенок и потолков. Основным ее достоинством является быстрота монтажа и высочайшая ремонтопригодность. Но смотрится такая проводка не очень эстетично, потому применяется в главном в древесных домах без внутренней отделки, дачах и разных хозяйственных постройках. Она может быть стационарной либо переносной.

сокрытая проводка

Сокрытый установка проводки в доме располагают снутри стенок и других конструктивных частей построек, или под декоративной обшивкой внутренних помещений . Она считается более неопасным вариантом, так как проводка защищена от механических повреждений и огня. Но для ее монтажа либо ремонта нужна проведение дополнительных трудозатратных работ.

комбинрованная проводка

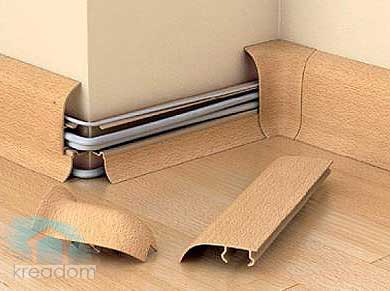

Комбинированная проводка прокладывается в особых электрокоробах различного сечения и в европлинтусах с кабель-каналом . Такая проводка обладает всеми плюсами открытой проводки и при всем этом имеет довольно опрятный внешний облик и огромную безопасность.

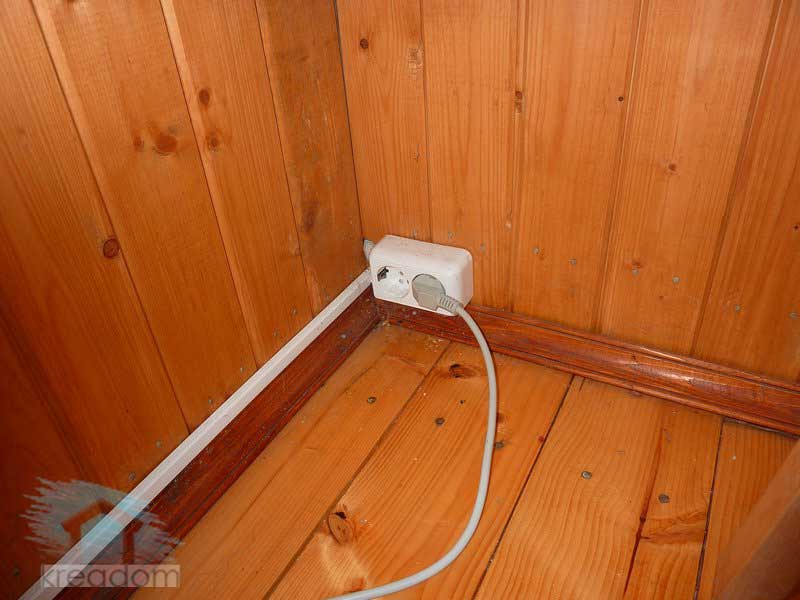

сокрытая проводка в плинтусе ↑

Подготовительные работы

Прежде всего нужно составить схему будущей проводки, рассчитав требуемое количество электроприборов, их тип и места установки, также марку, сечение и метраж электропроводов. Выбор марки и сечения проводов находится в зависимости от суммарной мощности электроприборов, которые планируется подключать на данном участке проводки.

При всем этом сечение проводов должно выдерживать нагрузку выше расчетного значения более чем на 30%. Для внутренней проводки в жилых помещениях обычно применяется двух- и трехжильный провод типа ППВ, АПВ, АППВ и т. д. Проводка древесного дома своими руками должна производиться медным проводом с сечением от 16 кв. мм.

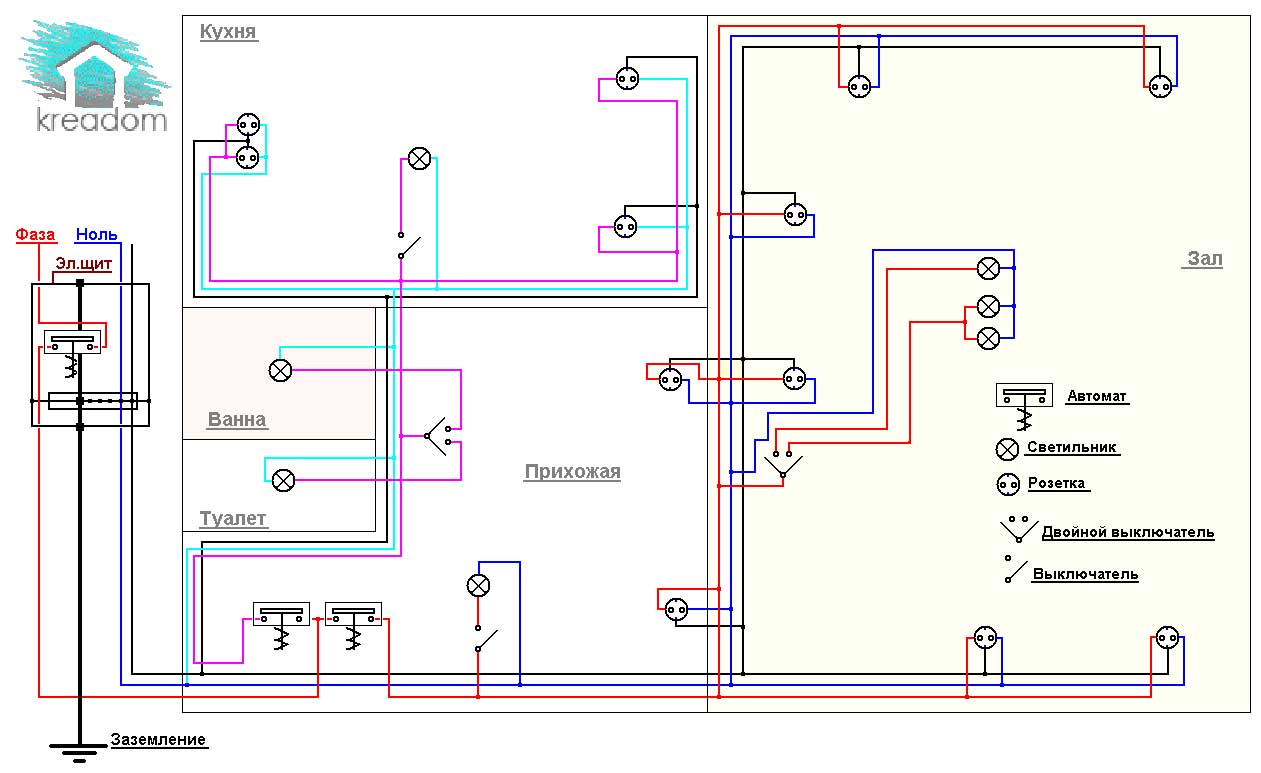

схема проводки в доме

При расчете нужного метража электропроводов следует добавлять к длине каждого участка провода между 2-мя монтажными проводами более 20 см, для подключения соответственных электромонтажных устройств. Количество распределительных коробок должно соответствовать общему числу устанавливаемых розеток, выключателей и осветительных приборов.

После определения подходящего количества всех материалов перебегают к конкретной разметке мест установки электромонтажных устройств и прокладки проводов на месте при помощи рулетки, шнура и маркера. Прежде всего размечают место прокладки магистрального провода, который проходит от электрощитка до самой последней точки монтажа проводки. Он должен размещаться параллельно потолку на расстоянии более 15 см. После чего определяют места установки розеток и выключателей и проводят от них вертикальные полосы до скрещения с магистральным проводом, где будут устанавливаться соединительные коробки.

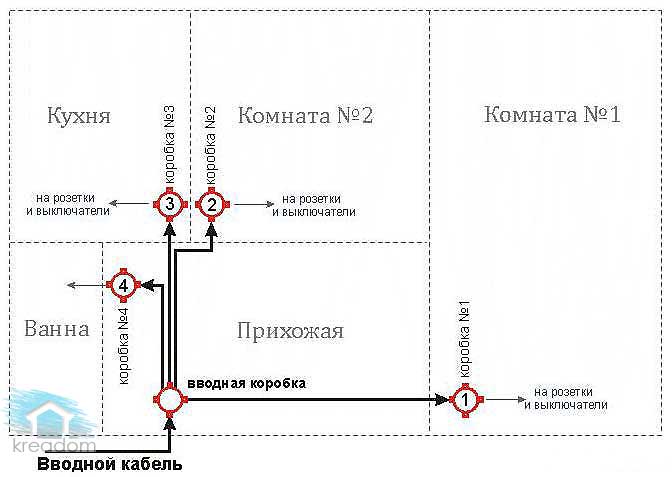

рассредотачивание коробок

Делая скрытое устройство проводки в доме, не обойтись без такового трудозатратного, но нужного шага, как подготовительная подготовка стенок и потолка, включающая проделывание посадочных отверстий под электроприборы (выключатели, розетки и пр.) и штробление борозд под электропровода. Для этого наилучшим вариантом будет внедрение такового электроинструмента, как дрель со особыми насадками, болгарка с алмазным диском либо особый штроборез.

Нужные материалы и инструмент

После проведения предварительных работ производят подбор и закупку нужных материалов: розеток, выключателей, распределительных коробок, осветительных приборов и электропровода требуемой длины. Современный рынок строй материалов предлагает большой ассортимент таких материалов в самом широком ценовом спектре, потому их выбор находится в зависимости от личного предпочтения и денежных способностей потребителей. При всем этом может быть подобрать электромонтажные устройства (розетки, выключатели, коробки), выполненные в едином дизайнерском стиле.

Для проведения электромонтажных работ также пригодится малый набор инструментов:

• пассатижи с изолированными ручками;
• шлицевая и крестообразная отвертка;
• тестер (мультиметр);
• монтажный ножик;
• расходные электроизоляционные материалы (изолента, термоусадочная трубка).

Проводим проводку в доме

При выполнении всех нужных требований и критерий при осуществлении электромонтажных работ, проводка личного дома своими руками может быть выполнена в маленький срок и с соответствующим качеством.

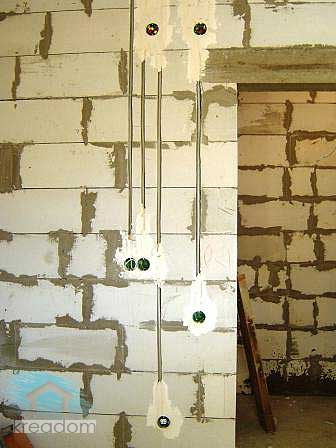

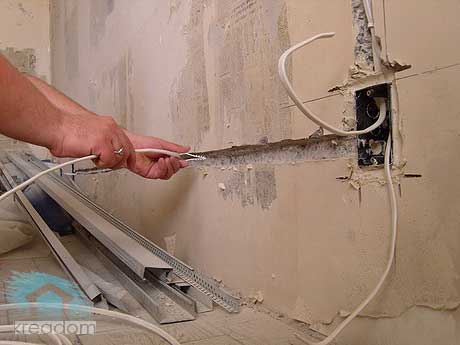

фиксация проводки в штробе при помощи дюбелей

Как провести проводку? Прежде всего производят прокладку участков проводов между всеми монтажными точками, оставляя припас длины с каждой стороны более 10 см для подключения проводов к электромонтажным устройствам. При открытой проводке провод крепится к стенкам и потолку с помощью особых монтажных скоб либо роликовых изоляторов. При устройстве сокрытой проводки электропровод укладывается в специально изготовленные борозды (штробы) и заштукатуривается. Для комбинированной проводки за ранее инсталлируются электрокороба, в которые укладывается провод.

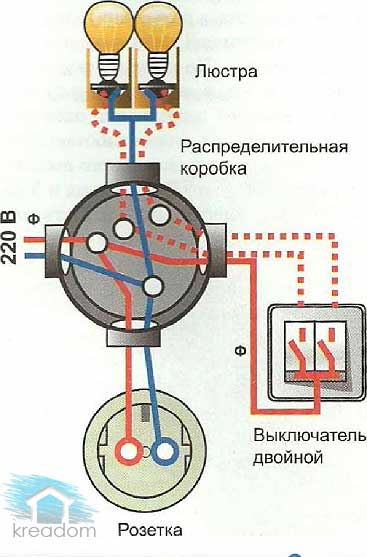

схема распределениия проводов в коробке

После закрепления электропроводов инсталлируются распределительные коробки, в каких провода согласно схеме соединяют способом скрутки с последующей пайкой либо с помощью особых контактных колодок. Места соединения проводов кропотливо изолируют и аккуратненько укладывают в коробку, закрыв ее декоративной крышкой.

Осуществив все нужные соединения проводов, инспектируют проводку на отсутствие обрывов и замыканий. После чего устанавливают на места розетки, выключатели, осветительные приборы и подключают их к проводам. Окончив все монтажные работы инспектируют работоспособность всех установленных устройств и устройств.
