На сегодня современное жилье отличается многообразием бытовой электротехники, а это ведет к завышенным нагрузкам на электросеть. Проводка в зданиях старенькой постройки вообщем не рассчитана на огромное количество электро-потребителей. Верно изготовленная разводка и подключение электричества – залог комфорта и безопасности.
Проводка в доме своими руками
Электрификация жилых помещений — задание не обычное. Но если вы обладаете некоторыми познаниями и способностями, усвоите определенные правила, то полностью можете выполнить проводку в доме без помощи других.
В любом случае, если вы не рискнете связываться с электрикой, познания приобретенные на нашем веб-сайте позволят проконтролировать работу вызванного мастера, указать на недочеты и избежать недоработок. В итоге это сбережет для вас время и поможет избежать заморочек и связанных с ними растрат.
Проводка своими руками – главные правила
Проводка своими руками
До работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны базы работы с оборудованием. Проводка в доме, выполняемая без помощи других, просит соблюдения следующих критерий:
- нужен открытый доступ к учетному оборудованию, распредкоробам, розеткам и выключателям;
- устанавливаются они на уровне 60 – 150см от пола;
- открывающиеся двери не должны закрывать доступ;
- кабель подводят сверху;
- высота установки розеток варьируется от 50 до 80 см от пола. По технике безопасности нельзя их ставить меньше чем 50 см от электрических и газовых плит, отопительных радиаторов, труб. Подводка питания осуществляется снизу;
- количество розеток определяется из расчета 1 штука на 6м квадратных. К кухне это правило не относится, тут ставят розетки по числу домашней техники. Для питания ванной комнаты лучше предугадать отдельный трансформатор, находящийся вне этого помещения (для снижения напряжения);
- кабель прокладывается со серьезным соблюдением вертикали и горизонтали (без извивов и диагоналей, дабы при монтаже и перфорации не разрушить его);
- горизонтальные укладываются на расстоянии 5–10 см от перекрытий и карнизов и 15см от потолка и пола. Вертикально находящиеся кабеля укладываются не меньше 10 см от края дверного либо оконного проема. Расстояние до газовых труб не должно быть меньше 40 см;
- проводка не должна соприкасаться со строй конструкциями из металла;
- используются особые короба для разводки и соединения кабелей. Соединения должны быть накрепко заизолированы. Запрещено соединять медные провода с дюралевыми.
Схемы проводки
Схемы проводки для дачи
Вся электрика в доме начинается с разработки подробного плана и схемы. Главное в схеме – это указать места монтажа устройств и прокладывания кабелей, также принципиально точно найти месторасположение розеток, выключателей, осветительных приборов и домашней техники.
Для упрощения разводки проводов потребители делятся на группы.
Схема разводки электричества с группировкой по потребителям
Схема разводки электричества с группировкой по потребителям
Группировка потребителей может быть случайной. Она упрощает схему подключения, распределяет нагрузку и позволяет сберегать материалы.
Схема проводки дома на даче отличается от квартирной способом подводки кабеля: в высотном – начинается от этажного щита. Электричество в личном доме просит подключения от воздушной магистрали либо от наружного распределителя.
Определение силы тока
Принципиальным моментом при планировании проводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно найти, какой нужен автомат и кабель с подходящим сечением.
Проводка в доме
Планируемую нагрузку можно высчитать по формуле:
Сила тока=Суммарная мощность бытовых устройств (Вт)/Напряжение в сети (В).
К примеру: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В. Результат: ((8*60) +1600+350+1200)/220=16,5А.
Стандартное потребление дома не выходит за рамки 25 Ампер.
Определение размера сечения кабеля
Более принципиальная задачка – найти сечение кабелей, которые будут употребляться для разводки электричества. От корректности выбора зависит безопасность вашего жилья. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать куцее замыкание и пожар.
Найти подходящий размер кабеля можно при помощи таблицы.
Электричество в личном доме
К примеру, если расчетная сила тока приравнивается 16,5А, планируется закрытая разводка с внедрением медных проводов, тогда нужен кабель минимум на 2 кв. мм. Для 25 Ампер – 4 мм 2 . Для различных групп рассредотачивания берется кабель в согласовании с предполагаемой нагрузкой.
Ввиду того, что таблица показывает максимально четкие значения, а по факту наблюдаются нередкие колебания силы тока, нужен определенный припас сечения. Для определения длины кабеля необходимо измерить все расстояния рулеткой и прибавить до 4 метров про припас.
Проводка в личном доме — таблица сечений
Около входа в квартиру устанавливают щит освещения, в который устанавливаются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения подразумевается установка УЗО на 16 А, розетки — на 20 А. Электрическая плита просит установки помощнее – на 32 А и подключается раздельно.
Установка проводки
Электрика в доме — установка
После всех подготовительных расчетов сам установка не вызовет особенных сложностей. Главное – придерживаться советов и соблюдать технику безопасности.
1-ый шаг – разметка. Маркером отмечаем линию прокладки кабеля. Дальше отмечаем месторасположение осветительных приборов, розеток и ЩО (щит отключения).
На втором шаге штробим стенки, если нужна сокрытая проводка, либо монтируем открытым методом. Отверстия для оборудования производятся перфоратором, используя насадку-коронку. Используя штроборез (инструмент с 2-мя параллельно стоящими алмазными дисками) либо перфоратор, делают штробы для кабеля глубиной около 20-ти мм, куда по ширине должны тихо вмещаться провода.
Электрика в доме — щит освещения
На потолке кабель можно прикрепить к перекрытию и скрыть декоративным потолком. Также можно упрятать проводку в пустотах перекрытий, проделав отверстия ввода-вывода, и затянуть ее туда.
Дальше перфоратором делают в углу помещения отверстия для ввода кабеля через стенку. Сейчас можно приступать конкретно к монтажу.

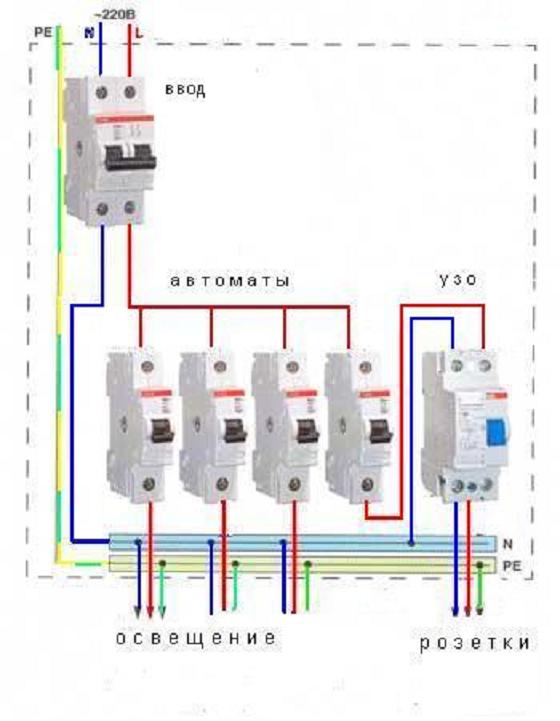

Для начала нужно установить ЩО, вовнутрь которого подсоединяется УЗО. У готового к подключению ЩО сверху находятся клеммы ноль, понизу — заземляющие, а между ними стоят автоматы.
Далее заводится вовнутрь кабель и оставляется не присоединенным так как к щиту рассредотачивания его имеет право монтировать только сертифицированный электрик с подходящим удостоверением. Для подключения вводного кабеля к ЩО синий проводок крепится к нулю, а к верхнему контакту (к фазе) УЗО – белоснежный, к заземлению – желтоватого цвета с зеленоватой полосой (цвета могут отличаться зависимо от производителя). Автоматы соединяются сверху последовательно перемычкой из белоснежного провода либо специальной медной шиной фабричного производства. Сейчас можно разводить проводку.
Открытый вариант монтажа
Проводка в доме своими руками: открытый установка
Установка открытой проводки осуществляется в следующей последовательности:
- Согласно нанесенных отметок, закрепляем короба либо кабель-каналы. Крепление исполняем шурупами, 5 – 10 см от краев с шагом 50 см.
- Монтируем коробки рассредотачивания, розетки и выключатели. Так как они навешиваются на стенки, то прикладываем к месту расположения, отмечаем точки крепежа, сверлим и фиксируем.
- Кабель прокладываем от розеток к ЩО, начиная от точек подключения с внедрением ВВГ — 3*2,5 провода.
- От ламп и выключателей к распредкоробу ведем ВВГ — 3*1,5 кабель.
Проводка в личном доме своими руками
Жилы проводов в распредкоробках соединяют по цвету зажимами (колпачками СИЗ) либо при помощи клемм резвого соединения типа WAGO.
ВВГ кабель 3*2,5 в ЩО прикрепляется фазой (жила кофейного либо красного цвета) к УЗО, ноль (синего цвета) крепится вверху, заземление (желтоватый проводок с зеленоватой полосой) — снизу. Сейчас готовая схема «прозванивается» тестером. Если всё отлично, то приглашаем электрика.
Разводка сокрытой проводки
Проводка в доме своими руками: сокрытая проводка
В сокрытом варианте монтирование проводки отличается только тем, что провод прокладывается с внедрением особых гофр, которые укладываются в ранее приготовленные штробы, что дозволит по мере надобности поменять проводку, не разрушая отделку. Подрозетники и распределительные коробки инсталлируются в проделанные ниши.
По окончанию всех работ заделываются штробы штукатуркой, можно применять шпаклевку из гипса для уплотнения проводки.
Проводка в личном доме
Проводка в доме
Установка электрического кабеля в личном доме востребует особенных мер безопасности, в особенности, если дом древесный.
Проводка в таком жилье делается с учетом таких требований:
- Применяются самозатухающие провода и кабеля с хорошей изоляцией.
- Коробки распределительные и установочные должны быть металлическими.
- Все соединения герметизируются.
- Открытая проводка не должна соприкасаться со стенками и потолками. Её можно монтировать, используя фарфоровые изоляторы.
- Сокрытая проводка проводится по железным (медным) трубам, коробам из стали в неотклонимом порядке c заземлением. При использовании пластмассовых гофр и коробов их монтируют в штукатурку. Таковой вид монтажа безопаснее и смотрится более эстетично.
Дополнительный шаг для увеличения безопасности древесного жилья – установка УЗО (дифференциального реле), реагирующих на утечку тока и куцее замыкание отключением автомата.
Электрика в доме — установка
Проводка в доме своими руками — задачка не из легких, но полностью выполнимая. А если вы перед тем, как провести проводку, отлично изучите этот вопрос, процесс работы не вызовет особенных сложностей, а итог вас повеселит.
Каждый мастер может ошибаться, потому даже если вы доверили работу спецу и оплатили услугу, контроль за его действиями поможет избежать последующих заморочек. Принимая работу вы можете по-достоинству оценить качество и будете знать за что платите.
