Приветствую Вас, дорогие подписчики и только зашедшие читатели! Ремонт хоть какой техники вызывает у потребителей расстройство, ведь это не только лишь потраченное время, но и определенная сумма средств. По этой причине многие предпочитают без помощи других чинить технику, если это может быть. Стоит осознавать, что не всегда замена детали вероятна в домашних критериях, но иногда можно полностью поправить устройство без помощи других. Сейчас я расскажу, как проверить ТЭН водонагревателя на исправность.
Когда нужна проверка
Разумеется, что далековато не любая поломка предполагает неисправность нагревателя. Этот элемент необходимо проверить в этом случае, если вода не нагревается либо же водонагреватель повсевременно выключает УЗО (защита от удара током). Эти два признака прежде всего молвят о неисправности ТЭНа. Если вода стала нагреваться медлительно либо во время работы слышится сторонний шум, то возможная причина в возникновении накипи, а не поломке узла.
Вероятные неисправности
ТЭН – это более уязвимый элемент в бойлере. Причина в том, что он является самым эксплуатируемым элементом, а не считая того, подвергается воздействию накипи. Для продления срока службы рекомендуется временами проводить его чистку. Это можно выполнить, не разбирая стопроцентно корпус при помощи особых средств. Но я рекомендую провести полный набор процедур по чистке не только лишь нагревателя, но и самого бака от накипи и грязищи.
Если же узел сломался, то его придется поменять, но до этого проверить что конкретно вышло из строя. Различают некоторое количество видов дефектов:
- Перегорела накаливающая нить снутри ТЭНа.
- Накаливающий провод на корпусе нагревателя перегорел. Это может привести к удару током, если водонагреватель не обустроен УЗО. В неприятном случае защитный механизм будет повсевременно отключать технику.

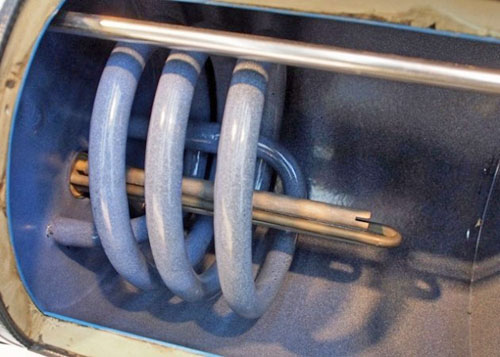

- Возникновение накипи.
Разработка проверки
Хоть какой ремонт начинается с проверки нагревательного элемента. Только после чего можно делать вывод о ремонте либо подмене узла. К огорчению, не разбирая титан, выполнить это нереально, потому придется запастись отверткой, омметром, мультиметром либо контрольной лампочкой.
- Необходимо высчитать сопротивление устройства. Делается по формуле R=U 2 /P. U – напряжение, оно приравнивается 220 Вт. P – мощность нагревательного элемента номинальная. Ее указывают в технической документации водонагревателя.

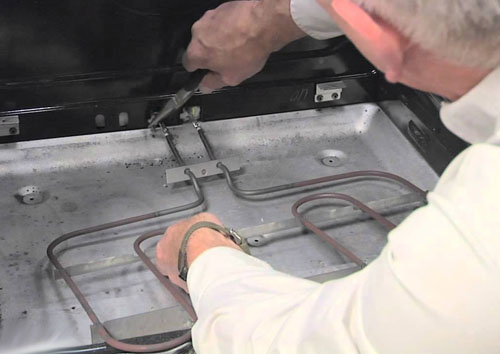

- Нужно извлечь нагреватель из водогрейки. Водонагреватель следует непременно отключить от сети. После чего разбираем корпус если элемент установлен снутри и отсоединяем провода. У некоторых моделей добраться до проверяемого узла можно без разборки всей водогрейки. Довольно снять защитный кожух, отсоединить провода и извлечь подходящий узел. Дабы не ошибиться рекомендуется за ранее изучить аннотацию, там есть подробное описание по эксплуатации и обслуживанию. Некоторые конторы обеспечивают обычной доступ к внутренностям, потому не следует действовать бездумно, так как технику можно просто разрушить.
- Осматриваем ТЭН на повреждения, вздутия, трещинкы. За ранее его следует очистить от накипи.

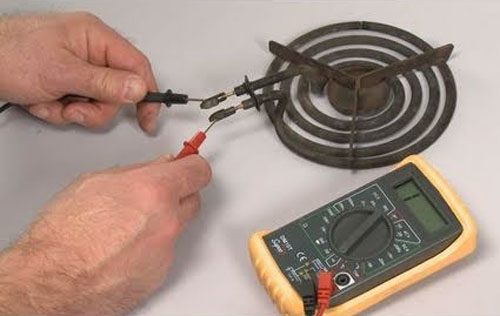

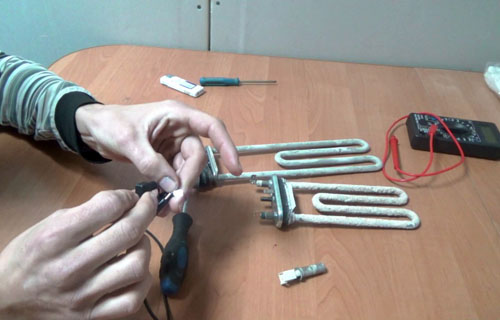

- Дальше нужна пользоваться мультиметром. Его настраиваем на измерение сопротивления, спектр значений до 200 Ом.
- Проверка тестером может показать, что ТЭН работает, в данном случае значение будет приравниваться тому, что было рассчитано по формуле. Если возникает ноль и единица, то это свидетельствует о том, что ТЭН неисправный и его нужно поменять.
2-ая принципиальная процедура проверки на работоспособность – тестирование на пробой. Тут также не обойтись без мультиметра. В этом случае его нужна включить на зуммер. Один щуп подсоединяется к выводу, 2-ой к корпусу нагревателя. Если зуммер пищит, другими словами пробой, означает пора поменять ТЭН.
Последний принципиальный шаг – проверка изоляции. Для этого будет нужно мегаомметр. Он выставляется на 500 В. Щупы соединяются с корпусом устройства и корпусом нагревателя. Нормативное сопротивление – 0,5 Ом.
Существует очередной метод проверки ТЭНа. Он позволяет выполнить прозвон без тестера, что полезно в случае отсутствия последнего. Для него необходимо пользоваться контрольной лампочкой. Ее можно выполнить из средств находящихся под рукой. Пригодится лампа накаливания на 220 Вт, патрон, два одножильных провода из меди, щупы. Схема ординарна: к патрону подсоединяются провода, в него вкручивается лампочка. На концы проводов рекомендуется прикрутить щупы. В таком случае воспользоваться самодельным тестером неопасно и комфортно. Внедрение контрольной лампы предполагает, что она подключается между источником питания и тестируемым устройством. Если свет зажигается – узел работает, в неприятном случае нет. Проверка нагревателя осуществляется по аналогии — на один подается нулевое значение от сети, а на 2-ой фаза с подготовительным подключением лампочки.
Спасибо за внимание! До скорой встречи на страничках блога! С почтением, Ростислав Кузьмин.
Как прозванивать тэн мультиметром
Если ваша стиральная машина, водонагреватель либо электрический чайник закончили нагревать воду – прежде всего нужно проверить Трубчатый ЭлектроНагреватель – ТЭН, интегрированный в них. Проще всего диагностировать неисправность можно прозвонив его и замерив фактическое сопротивление.
После этих легких действий, вы будете точно знать, является ли он предпосылкой поломки либо повинет, к примеру, термостат, проводка либо что-то другое.
Весь цикл проверки трубчатого нагревателя должен включать:

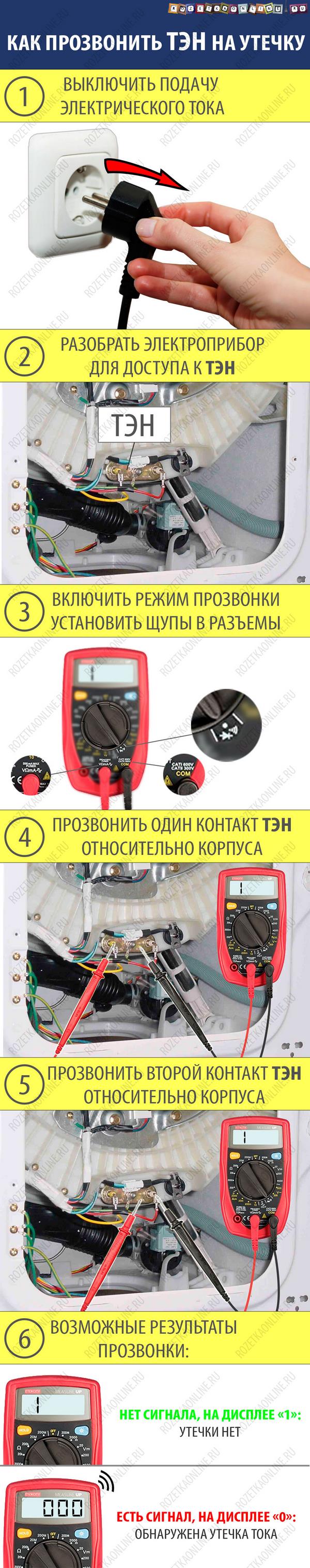

Проверка утечки тока ТЭН
Прежде всего поиск предпосылки неисправности нужно начинать с проверки на утечку тока. Обычно, если такое происходит, сходу при включении в сеть срабатывает УЗО либо дифференциальный выключатель и линия обесточивается.
Поиск утечки осуществляется в следующим образом:
1. Отключаем проверяемый электроприёмник из розетки;
2. Разбираем его, дабы получить доступ к клеммам электронагревателя;
3. Включаем на мультиметре режим прозвонки и вставляем щупы в разъемы «COM» и «VMa»;
4. Прозваниваем сначала один контакт на корпус устройства, потом другой;
5. Вероятные результаты:
— Есть сигнал, на экране показатель близкий к «0» – ТЭН неисправен;
— Нет сигнала, на экране «1» – утечки нет;
К огорчению, прозвонив таким макаром, вы не всегда можете найти пробой. Достаточно нередко, выявляет это только спец тестер – мегаомметр, который инспектирует цепи высочайшим напряжением. Маленькие повреждения изоляции выявляются только так. Мультиметр изловит только очевидные недостатки, к примеру, когда фазный проводник касается нулевого.
Часто, утечку поможет выявить застыл на включённом ТЭНе. Но я не советую этого делать, если вы не убеждены в собственных способностях работы с электрическим оборудованием на все 100%.
Если вы нашли утечку, связь между одним из контактов и корпусом – необходимо находить место пробоя. Я советую отсоединить питающие провода от электронагревателя и выполнить застыл без них. Тогда вы поймёте, повинет нагревательный элемент либо другие элементы цепи питания.
Если же неувязка не найдена, продолжаем диагностику:
Как прозвонить ТЭН на обрыв либо куцее замыкание
Следующим принципиальным шагом тесты работоспособности ТЭНа, является его прозвонка, для выявления 2-ух главных дефектов:
1. Обрыв нагревателя – токопроводящей нити, стержня либо спирали снутри корпуса;
Пошаговая аннотация, которая поможет для вас прозвонить ТЭН включает следующие деяния:
1. Электроприёмник отключается от сети;
2. Разбирается для доступа к контактам ТЭНа;
3. Отключаются питающие провода от нагревателя;
4. На мультиметре выбирается режим прозвонки, щупы инсталлируются в надлежащие разъемы «COM» и «VMa»;
5. Касаемся щупами выходных шпилек электронагревателя, каждый собственной шпильки;
6. Вероятные результаты:
— Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль либо нить повреждены;
— Есть сигнал – ТЭН не поврежден, но всё еще может быть КЗ между его контактами, об этом обычно молвят близкие к нулю характеристики на дисплее, в любом случае рекомендуется проверить сопротивление;
Если при прозвонке на экране будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Конкретно он греется при включении. Чинить его нецелесообразно, обычно он просто изменяется на новый.
Если же цепь прозванивается, сигнал идёт, а на экран отражает характеристики хорошие от «1» означает она целая.
Но ликовать рано, всё есть еще возможность, что трубчатый электронагреватель неисправен, нужно найти один из главных его характеристик – внутреннее электрическое сопротивление.

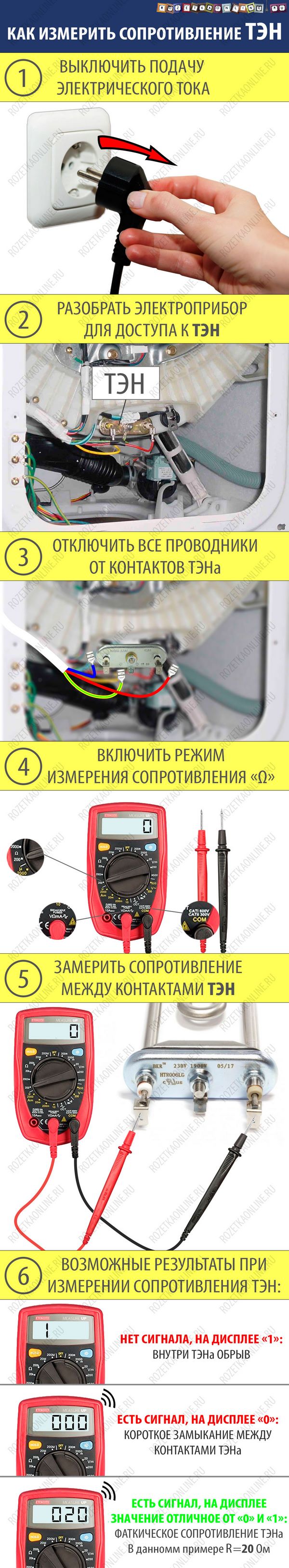

Как найти сопротивление ТЭН мультиметром
Завершающим шагом проверки мультиметром трубчатых электронагревателей домашней техники, будь то утюг, чайник, водонагреватель либо стиральная машина, является измерение сопротивления. Только после чего вы наверное решите является ли ТЭН предпосылкой неисправности домашней техники либо нет.
1. Обесточиваем электроприёмник — выключаем из розетки
2. Разбираем, дабы добраться до контактов
3. Отключаем от его контактов провода (непременно нужно прозвонить на утечку – описано выше)
4. Выставляем на мультиметре режим проверки сопротивления (для бытового оборудования довольно спектра до 100 Ом)
5. Подсоединяем щупы мультиметра к контактным стержням либо клеммам ТЭНа, каждый к собственному
6. Вероятные результаты:
— "1", ТЭН неисправен, обрыв внутреннего токопроводящего стержня, пружины либо нити.
— "0" либо близкое к этому значение, гласит о маленьком замыкании снутри ТЭНа. Электрический ток не проходит через весь нагреватель как положено, а протекает впрямую между контактами, к примеру, через проводник с малым сопротивлением (через материал трубки, наполнитель, воду и т.д.)
— Указывает какую-то величину хорошую от "0" и "1". Это и есть значение внутреннего электрического сопротивления ТЭН, означает он исправен. Осталось найти его мощность, довольно ли её для нагрева.
Видите ли, застыл внутреннего удельного сопротивления трубчатого электронагревателя фактически точь в точь соответствует режиму прозвонки. А почему это так и какая между ними разница, непременно прочитайте в нашей статье – «Как прозванивать мультиметром».
Как высчитать электрическую мощность ТЭНа, зная его сопротивление
Измерив сопротивления, можно найти реальную мощность трубчатого электронагревателя и осознать, соответствует ли она заявленной для устройства и достаточна ли для нагрева.
Для определения мощности, мы воспользуемся законом Ома, следующей формулой:
P=U 2 /R, Вт, где P – Мощность, Ватт; U – напряжение питающей сети, Вольт; R – Внутреннее электрическое сопротивление, Ом;
Пример расчета
Так, к примеру, при измерении вы получили итог 20 Ом. Подставив в формулу, вычисляем:
P, ВтМощность ТЭНа = 220 2 В напряжение бытовой сети в квадрате / 20 Омсопротивление ТЭНа = 2 420 Вт
Соответственно, мощность ТЭН, который мы испытывали, 2420 Вт, что вполне соответствует заявленному показателю в паспорте. А беря во внимание то, что все другие испытания он прошёл удачно, означает неувязка не в нём и необходимо находить далее, к примеру прозвонить электрические цепи либо замерить напряжение в розетке.
Если же мультиметр покажет итог 100 Ом, то мощность будет всего порядка 500Вт. Этого естественно недостаточно для штатной работы и настоящего нагрева воды.
Повышение сопротивления может быть вызвано различными процессами: уменьшением сечения проводника, окислением либо загрязнением контактов и т.д. В любом случае, таковой застыл даст для вас подходящую информацию для предстоящего поиска обстоятельств.
Видите ли, проверить работу ТЭНа довольно легко, для этого для вас нужен только мультиметр и немого свободного времени. Многие препядствия выявит обычная прозвонка, а если она не посодействовала, то замеры характеристик сопротивления нагревательного устройства.
А Если вы столкнулись с некий неувязкой, не описанной тут, желаете что-то добавить либо отыскали ошибку – пишите в комментах, это полезно многим.
Как проверить ТЭН на пробой
В наше деньки существует огромное количество видов домашней техники и другого оборудования, в каких обширно водонагревательные устройства – так именуемые ТЭНы. В этом широком перечне обыденные электрочайники, массивные бойлеры, электрической плиты, стиральные машины и почти все другое. При всем этом время от времени появляется необходимость своими силами проверить данного нагревательного элемента.
Вне зависимости от того, каково назначение устройства, ТЭН применяется в них в целях нагрева воды. ТЭН относится к трубчатым электронагревателям и смотрится как трубка особенной формы из металла. Для ее производства могут применять железо, нержавеющую сталь, медь.
Снутри трубки, по ее центру, проходит особая спираль в виде пружины, сделанная из нихрома с высочайшим удельным электрическим сопротивлением. Когда по спирали проходит электрический ток, она равномерно греется.
Очередной принципиальный фактор, которым отличается конструкция ТЭНа, – это наличие снутри него специального электроизоляционного наполнителя. Он обладает высочайшей теплопроводимостью, отлично проводит тепло и размещается между железным корпусом ТЭНа и спиралью.
Опыт указывает, что предпосылкой отказа электронагревательных устройств и прекращения нагрева воды в большинстве случаев становится конкретно неработающий ТЭН. Попробуем разобраться, какими могут быть предпосылки отказа и как проверить ТЭН на пробой.

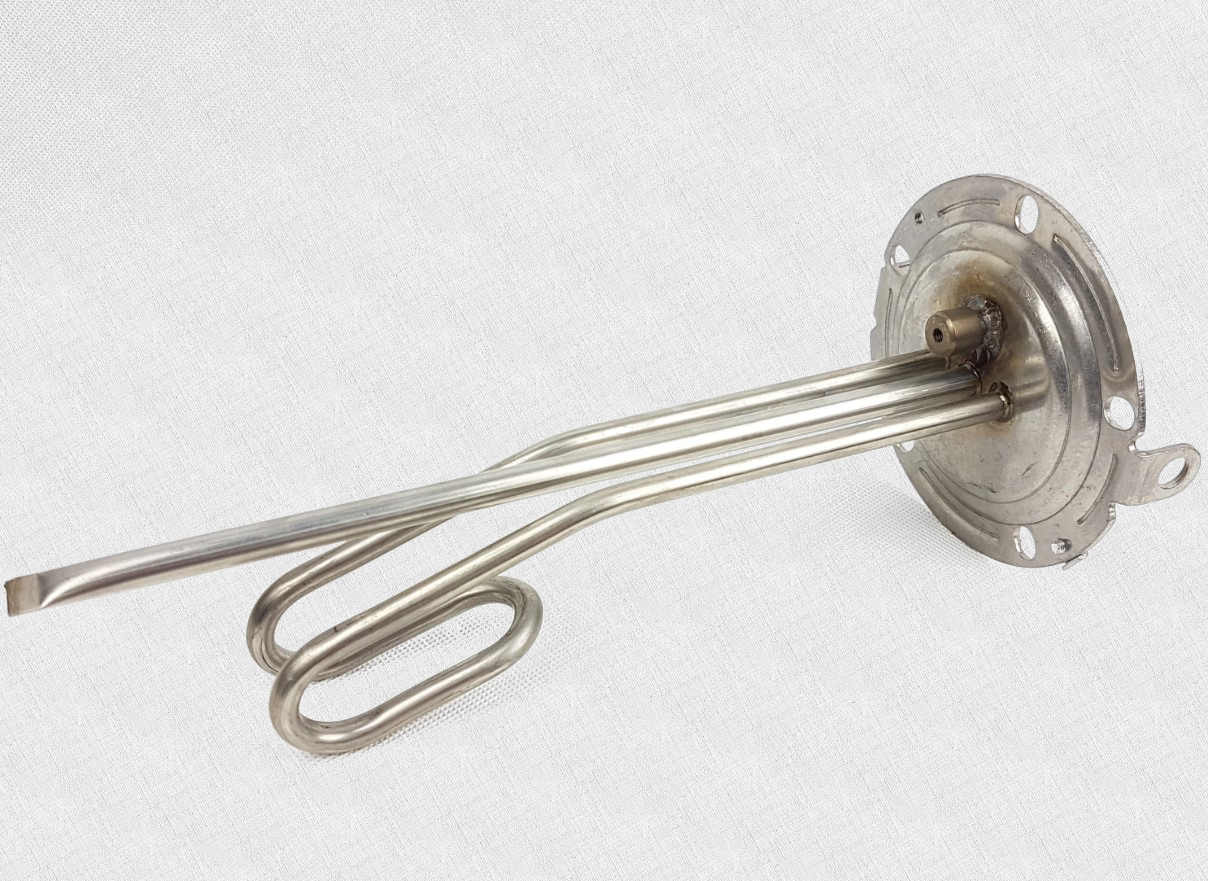

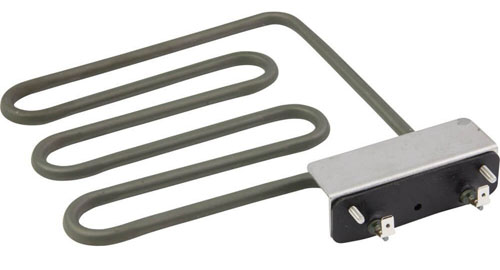

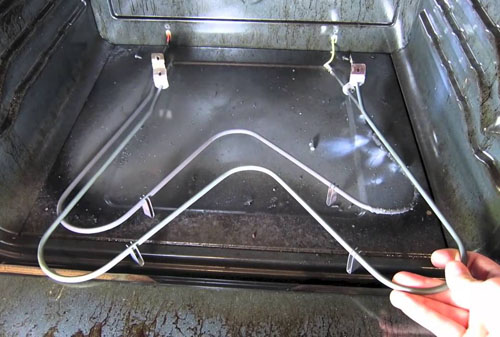

Что такое ТЭН
Название ТЭН расшифровывается как трубчатый электрический нагреватель. В самом заглавии уже прячется сущность его конструкции.
Как уже сказано, ТЭН представляет собой электронагревательный элемент в бытовой и другой технике в виде трубки из металла, которая может иметь самую произвольную форму. Нихромовая либо фехромовая проволока помещена вовнутрь трубки и завернута в форме спирали. На концах она имеет выводы. Так как полярность у ТЭНа отсутствует, не имеет значения, к какому из выводов подключать фазу и ноль.
Кроме спирали, снутри находится также и кварцевый песок, который плотно занимает весь оставшийся объем. Его задачка – изолировать спираль и очень отлично отводить от нее термическую энергию.
К концам спирали с помощью сварки присоединяют контактные стержни. А те, в свою очередь, снутри трубки крепятся с помощью глиняних изоляторов. Дабы подать напряжение на концы контактных стержней, на них с помощью резьбы либо сварки укрепляют контактные пластинки. Железные трубки могут быть самой разной формы (к примеру, спиралеобразной у обыденного электрокипятильника) и самого различного поперечника.
Принципиально! ТЭН выдумали и запатентовали более полутора веков вспять. Это сделал янки Джордж Симпсон еще в 1859 году. На данный момент современные аналоги таких ТЭНов применяются фактически во всех видах бытовой и другой техники.
Предпосылкой сбоев в работе схожих электроприборов и оборудования могут быть неисправности самых различных частей – терморегуляторов, выключателей и т.д. Но специалисты советуют прежде всего инспектировать конкретно ТЭНы. Даже если отсутствует опыт по прозвонке и подмене ТЭНа, выполнить это в домашних критериях не так трудно.
Вероятные неисправности ТЭНов
Более распространенный тип неисправности ТЭНа и прекращения его функционирования – это обрыв нити нихромовой спирали. Его предпосылкой обычно становится перегрев с предстоящим расплавлением. В свою очередь предпосылкой перегрева становится нарастание толстого слоя накипи на спирали или начало работы устройства без прибавления нужной воды.
Препядствия могут быть связаны и с наполнителем трубки. По центру ТЭНа спираль удерживается за счет того, что трубка плотно забита кварцевым песком. Но при нехорошем уплотнении наполнителя либо его дефицитности спираль сдвигается в сторону и может дотрагиваться к поверхности трубки.
Но ТЭН не растеряет работоспособности, и хоть какой нагревательный устройство продолжит работать, если прикосновение спирали будет только в одной точке, а в квартирной проводке нет подключения заземляющего провода и УЗО. Правда, нельзя не учесть при всем этом, что при наличии у оборудования железного корпуса есть возможность попадания на него фазы. Соответственно, появляется возможность поражения током человека, если он прикоснется к данному корпусу.
Но ТЭН на сто процентов выйдет из строя, если техника заземлена, но не сработает автомат защиты. Ведь спираль будет при всем этом укорочена, а выделяемая мощность в итоге существенно вырастет. Это приведет к тому, что железная нить просто расплавится.
Также спираль одномоментно перегорит, если есть прикосновение к поверхности трубки более чем в 2-ух местах, заземление и УЗО отсутствуют, а автоматический выключатель не успеет сработать.
Если обобщить все произнесенное выше, то неисправности ТЭНов могут быть 2-ух типов:
— обрыв (расплавление) нихромовой спирали,
— ее куцее замыкание на трубчатую оболочку из металла.
Принципиально! Нередко в современной бытовой технике неисправности убрать нереально, так как ТЭН приварен либо припаян к корпусу устройства. Единственный выход – получать новый электроприёмник.
Итак, как проверить ТЭН?
До того, как начать проверку ТЭНа на пробой, следует высчитать его сопротивление. Для этого юзер нуждается в данных о мощности устройства. Обычно, обозначенные сведения имеются в табличке на корпусе устройства или в аннотации по использованию.
Потом уже на основании установленной мощности рассчитывают силу ток, который проходит через ТЭН. Она измеряется в Амперах и представляет собой отношение мощности к напряжению электросети (стандартная в РФ – 220 В). А данные по сопротивлению, которое определяется в Омах, можно установить методом деления напряжения на силу тока. Например, при мощности ТЭНа в 2000 Вт (2 кВт) и напряжении питающей сети в 220 В сопротивление составит приблизительно 24,2 Ом.

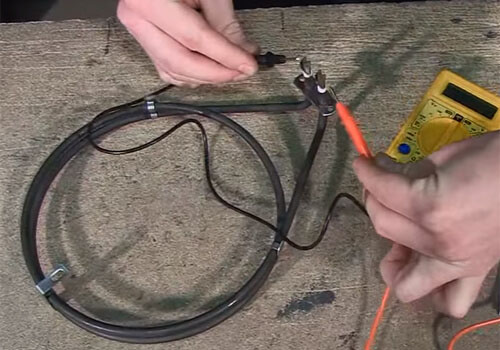

Вооружившись этими познаниями, приступим конкретно к проверке ТЭНа на пробой. Воспользуемся для этого мультиметром (тестером). Дабы обезопасить себя при проведении измерений, электроприёмник должен быть отключен от сети, а от разъемов ТЭНа нужно отсоединить провода.
Дальше действуем следующим образом:
— Мультиметр переводится в режим измерения сопротивления (спектр 200 Ом).
— К клеммам ТЭНа прикасаемся щупами мультиметра. При исправности ТЭНа показания сопротивления на приборе будут близки к расчетным. При замыкании снутри ТЭНа показатель будет равен нулю. Если же устройство указывает единицу, то это значит обрыв ТЭНа.

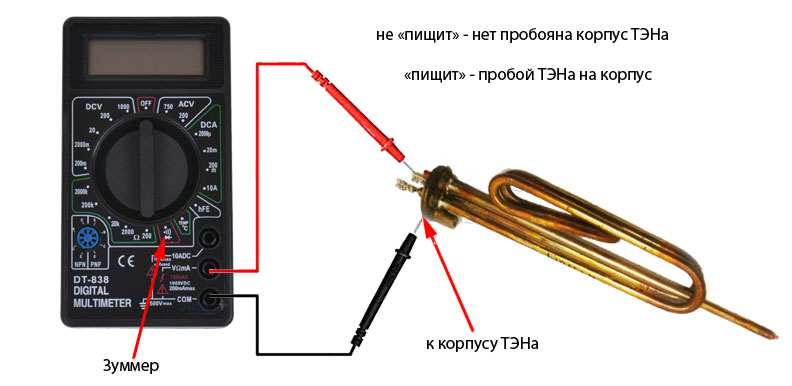

— Идет проверка пробоя ТЭНа на корпус. Мультиметр переводится в режим «зуммер» (прозвонки). Один его щуп подключается к выводу ТЭНа, а 2-ой – к его корпусу или к клемме заземления.
Принципиально! Зуммер мультиметра не будет пищать при отсутствии пробоя на корпус. Возникновение писка зуммера гласит о том, что имеется пробой на корпус, а поэтому, ТЭН просит замены. Это один из более обычных и доступных методов проверки исправности трубчатого электронагревателя.
В этом случае, если из-за долгого использования начала портиться изоляция ТЭНа, тоже вероятна утечка тока на корпус. Тут уже следует определять сопротивление изоляции, и пригодится мегаомметр. Так как отсутствует куцее замыкание на корпус, мультиметр этого не покажет.

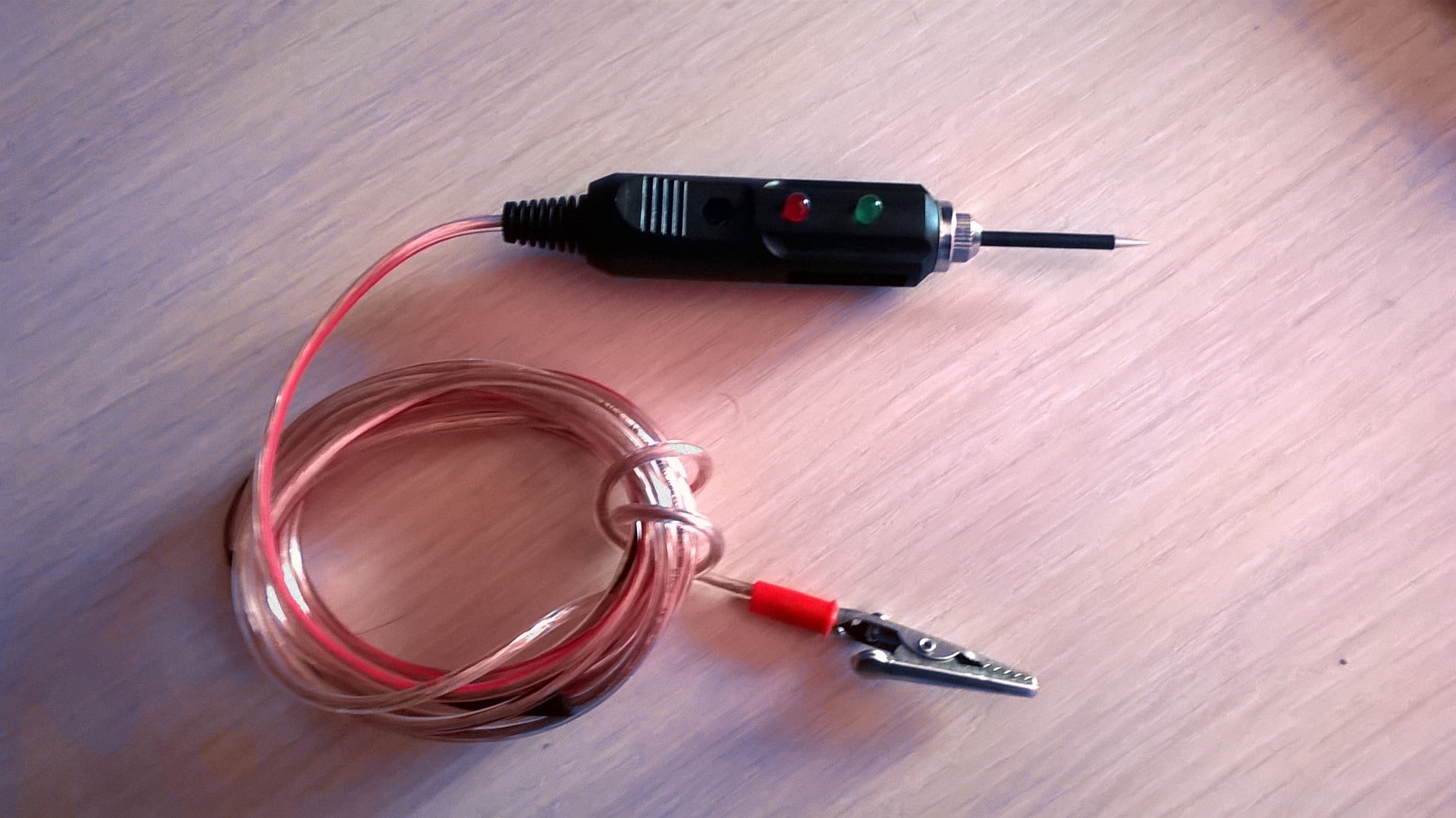

Проверка ТЭНа при помощи контрольки электрика
В данном случае юзеру не пригодиться никаких особых измерительных устройств. Это означает, что проверку при помощи контрольки электрика способен провести фактически хоть какой. Ее сущность в том, дабы вкупе со спиралью ТЭНа последовательно подключить всякую лампочку, а потом всю схему подключить к бытовой проводке 220 В.
Как это выполнить? Взять шнур с вилкой. Один его конец подсоединить к избранному вами контактному выводу ТЭНа, а 2-ой – к обыкновенному электрическому патрону. Потом ко второму выводу патрона следует подсоединить хоть какой кусок дополнительного провода. Лампочка, соответственная напряжению 220 В, вкручивается в патрон.
Следующие деяния – подключить к свободному концу ТЭНа свободный провод от патрона. Только после чего в розетку вставляется вилка. Если спираль в ТЭНе работоспособная и исправная, то лампа ярко пылает. При отсутствии света от лампочки будет естественным, что в спирали есть обрыв. ТЭН неисправен и не подлежит предстоящей эксплуатации.
Если на первом шаге проверки пылающая лампочка показала исправность ТЭНа, можно продолжить проверку. Вынув вилку из розетки, подсоедините к трубке ТЭНа вывод из патрона. Если лампочка не пылает при подключении вилки к розетке – означает, имеется существенное сопротивление изоляции между спиралью и трубкой. ТЭН работоспособен. А вот пылающая лампа гласит о пробое изоляции. Данный ТЭН применять нельзя.
Проверка ТЭНа при помощи индикатора фазы
Наличие под рукою индикатор фазы электрика также дает возможность проверить исправность ТЭНа. С большей достоверностью этот метод позволяет проверить сопротивление изоляции конкретно между трубкой и нихромовой спиралью. Причина в том, что при проверке индикатором прилагается напряжение выше 220 В, тогда как при проверке мультиметром – менее 9 В.
Дабы выполнить такую проверку, сначала, следует найти в розетке, где находится фаза. По принятым правилам она должна находиться справа. Потом следует соединить проводком один из контактных стержней ТЭНа с фазным выводом.
После чего дотрагиваемся до обратного контактного стрежня ТЭНа конкретно жалом индикатора фазы. При всем этом должна засветиться лампочка индикатора. Потом жалом индикатора фазы следует прикоснуться конкретно к трубке ТЭНа. В данном случае лампочка уже не должна засветиться. Если все происходит напротив, это значит:
— обрыв спирали (отсутствие света при прикосновении к обратному выводу ТЭНа),
— пробой изоляции (т.е. касание трубки спиралью), если индикатор светится при прикосновении к трубке.
Принципиально! Этот метод проверки просит предельной осторожности от юзера. Если прикоснуться обнаженной кожей к тем деталям либо цепям, которые имеют соединение с проводом фазы, то можно причинить суровый вред здоровью (включая даже остановку сердца). Проще говоря, при проверках с помощью фазы и контрольки электрика после подключения к розетке нельзя дотрагиваться к корпусу ТЭНа.
Неординарные методы проверки ТЭНов
При отсутствии способности применять какой-нибудь из вышеперечисленных методов можно прибегнуть к некоторым необычным вариантам.
К примеру, подключить шнур с вилкой конкретно к выводам ТЭНа и после чего практически на несколько мгновений воткнуть вилку в розетку. Нагревание ТЭНа, которое при всем этом будет происходить, покажет, что он исправен. Но действовать следует осторожно, дабы не обжечься.
Так же просто можно проверить сопротивление изоляции. Необходимо отсоединить один из концов данного шнура (отключенного от розетки) от вывода ТЭНа и подсоединить к трубке. Делать это нужно через предохранитель, рассчитанный на ток защиты не выше 5 А.
Сейчас можно подключать вилку к розетке и подождать некоторое время. Здесь уж счет не идет на секунды. Равномерно нагревание гласит о том, что ТЭН исправен, куцее замыкание спирали с корпусом не наблюдается.
По сути существует неограниченное количество разных методов проверки ТЭНа. Их можно выполнить, к примеру, с помощью стационарного телефонного аппарата. ТЭН просто подключают к разрыву 1-го из телефонных проводов, которые подключают аппарат к сети. Если после чего позвонить на норме, и будет сигнал, то это значит, что ТЭН нормально работает.
