Как проверить счетчик в домашних критериях

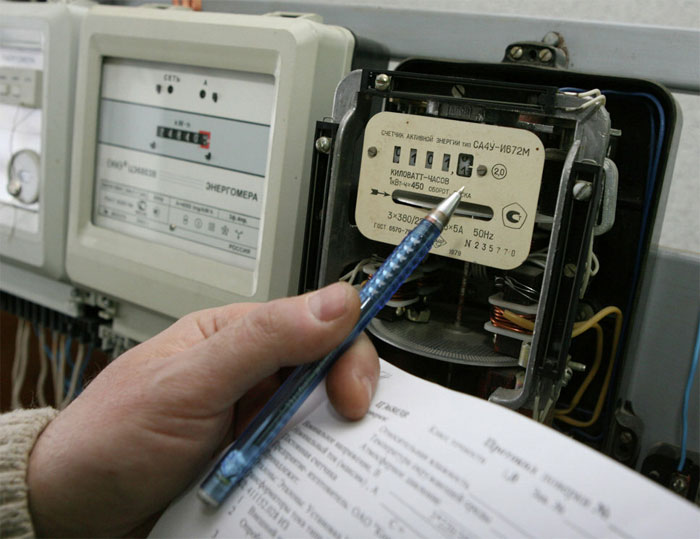

Конструкция современных устройств учёта потреблённой электроэнергии довольно надёжна и обеспечивает их многолетнюю бесперебойную эксплуатацию. Но даже самые надёжные аппараты могут выходить из строя, в итоге чего величина показаний начинает существенно искажаться в огромную сторону. Разглядим методы проверки достоверности отображения показаний электросчётчиками и пути решения обозначенной препядствия, в случае её появления.

Как проверить, что счётчик мотает больше

Согласно муниципальным нормам и требованиям изготовителя, электросчётчики должны перейти регулярную поверку спец организацией на исправность и корректность учёта данных. Периодичность поверки определяется требованиями изготовителя, отображёнными в паспорте устройства.

При просроченной поверке показания счётчика признаются недействительными, а счёт за электроэнергию потребителю назначается, исходя из действующих нормативов. Обозначенная ситуация свойственна также для устройств в случае:

• наличия механических повреждений;
• повреждения пломбы либо невозможности проверки её целостности;
• отсутствия вывода результатов измерений;
• превышения допустимой погрешности, согласно установленному классу точности;
• истечения нормативного срока эксплуатации.

Но время от времени появляется необходимость проведения внеочередной поверки, вызванной следующими обстоятельствами:

• размеры каждомесячных показаний существенно возросли, без конфигурации обыденного стиля жизни и объёма употребления;
• оборотной ситуацией – когда количество измеренных киловатт-часов резко уменьшилось. Не стоит оставлять ситуацию на самотёк, так как по другому поставщик воспримет меры относительно проверки достоверности показаний счётчика. А при выявлении обстоятельств, связанных с неисправностью устройства, ответственность ляжет на обладателя;
• объём употребления существенно превысил сопоставимое количество киловатт-часов у соседей либо знакомых.

Дабы проверить в домашних критериях корректность учёта показаний электросчётчика, не нужна владеть познаниями в области электротехники. Методика довольно ординарна. Обладателю нужно выполнить следующие деяния:

1. Выключить как можно больше потребляющих устройств, оставив включёнными несколько из числа тех, четкое значение мощности понятно.
2. Подсчитать мощность устройств, оставшихся включёнными, суммировав значения. Например, если включён холодильник, потребляющий до 2 кВт-ч и две лампы по 0,04 кВт-ч, общий объём показаний в течение часа должен составлять 2,08 кВт-ч.
3. Засечь текущие показания устройства учёта.
4. Отметить значение счётчика, спустя прошедший час времени и отнять от большего значения наименьшее.

Если приобретенный расчётным путём итог будет существенно расходиться с фактическим, подсчитанным по свидетельствам электросчётчика, означает устройство неисправен и нужна принятие мер.

Предпосылки и решение завышения показаний

Завышение показаний электросчётчика может быть вызвано следующими причинами:

• неверным подключением;
• самоходом;
• высочайшей погрешностью;
• намагниченностью счётчика;
• нелегальным подключением соседей.

Советуем: Как и где зарегистрировать счётчик воды

Разглядим детальнее методы проверки каждой из перечисленных обстоятельств.

Неправильное подключение

Принципиально убедиться, что счётчик подключён верно. Для этого нужна найти схему подключения. Обычно она отображается на крышке клеммного отсека устройства. Также схема приводится в паспорте. Если на самом изделии изображение не удаётся прочесть, а паспортная документация утеряна, схему можно отыскать в вебе, введя в поисковике марку устройства.

После того, как схема найдена, нужно сверить её с фактическим подключением. Фазные и нулевые провода идентифицируются при помощи индикатора в виде отвёртки либо более сложного устройства.

Если выявлено неверное подключение, нужно поправить ошибку. Беря во внимание, что для этого будет нужно снятие пломбы контролирующей организации, нужно подать подобающую заявку, указав наличие задачи.

Самоход

Дабы исключить самоход, нужно:

1. Обесточить все потребители в квартире.
2. Следить за поведением электросчётчика в течение 15 минут.

По действующим нормам, в данной ситуации допускается:

• совершение 1-го оборота диска у индукционного устройства;
• разовое срабатывание светового индикатора, отображающего интенсивность расхода энергии.

Если диск продолжает крутиться, а сигнальная лампа – мигать, нужно принимать конструктивные меры.

Превышение погрешности

Устройство учёта должен точно подсчитывать фактический расход, в пределах установленной нормативами и паспортом погрешности. Дабы проверить корректность учёта, нужно:

• обеспечить точность замера времени в процессе проверки;
• подсчитывать расход, оставив включённой технику с четким расходом ресурсов;
• воспользоваться исправными и точными устройствами и инвентарем.

Не запамятывая о необходимости соблюдения мер безопасности, направленных на недопущение поражения электрическим током, следует приступить к проверке:

• проводится измерение напряжения сети и силы тока, соответственно в вольтах и амперах;
• после перемножения приобретенных результатов, рассчитывается величина мощности в кВА;
• отключается вся техника, дабы остались только контрольные приборы;
• при помощи секундомера, засекается время в течение 10 оборотов диска либо аналогичного количества сигналов индикатора;
• рассчитывается длительность 1-го оборота либо импульсов делением на 10;
• определяется число оборотов либо импульсных сигналов, составляющее величину передаточного дела. Эти данные можно выяснить из маркировки на панели счётчика либо в его паспорте;
• погрешность подсчитывается расчётным путём.

Для расчёта применяется такая формула:

Δ = (Р×t×N/3600 – 1)×100, в какой:

• Δ – значение погрешности, в процентном выражении;
• Р – величина мощности, кВт;
• t – временной интервал 1-го оборота диска либо импульса индикатора;
• N – передаточное отношение счётчика.

Если приобретенное значение погрешности не превосходит 10%, устройство работает с обычной точностью.

Советуем: Самовольное подключение к электросети

Дабы обеспечить объективность проведённой проверки, её нужно повторить, меняя величину нагрузки и временной интервал тесты. Если применяется трёхфазный электросчётчик, процедура проводится три раза, раздельно для каждой фазы.

Появление погрешности может вызываться следующими обстоятельствами:

• это типично для электронных устройств, в особенности если применяется дешёвая модель;
• пониженным напряжением в сети – не считая возрастания погрешности, это может вызывать сокращение длительности эксплуатации потребляющего оборудования.

Если выяснилось, что погрешность превосходит допустимую, нужно обращаться в управляющую компанию либо к поставщику ресурсов.

Намагниченность

Некорректные показания могут разъясняться неизменным применением магнита с целью преднамеренного преломления результатов устройства. Если обладатель не прибегал к такому нелегальному способу, не исключено, что таким методом не воспользовался предшествующий обладатель, в случае приобретения жилища у другого собственника.

Дабы исключить схожее, поставщик устанавливает особые антимагнитные пломбы, реагирующие на использование магнита следующим образом:

• конфигурацией цвета;
• размытым изображением контрольной надписи.

Также о схожем нарушении может свидетельствовать то, что панель притягивает маленькие железные предметы – иглы, кнопки и пр.

Нелегальное подключение соседей

Данная ситуация в особенности возможна при расположении счётчика на лестничной площадке, со свободным доступом сторонних.

Дабы исключить такую ситуацию, нужно изучить подключение электросчётчика, убедившись в отсутствии сторонних проводов. Также можно проверить, как отреагирует устройство на полное отключение всех электрических устройств в квартире.

Проверку лучше проводить с привлечением инспектора либо грамотного электромонтёра. Сокрытая под штукатурным слоем проводка может быть выявлена особым сенсором.

Что делать при искажении показаний

Если обладатель не может найти причину завышения показаний без помощи других, можно обратиться в специализированную экспертную компанию, заказав проведение независящей экспертизы.

Специалисты выполнят следующие работы:

• осмотрят состояние проводки и оборудования;
• испытают и замерят величину сопротивления изоляции;
• опробуют и проверят суммарную мощность потребляющих устройств;
• проверят значение погрешности счётчика.

Результаты работ будут оформлены подходящим экспертным заключением.

После четкого выявления предпосылки преломления результатов измерений (без помощи других либо с привлечением профессионалов), нужно обратиться к поставщику ресурсов, указав на неверное отображение показаний электросчётчика.

После визита представителей Энергосбыта, счётчик снимается и отчаливает на внеочередную поверку, с составлением соответственного акта. Последующие деяния находится в зависимости от результатов поверки. Если имеется такая возможность, неисправность исправляется. В неприятном случае будет нужно получать и устанавливать новый электросчётчик.

Вовремя принятые меры посодействуют потребителю сберечь свои средства и обеспечить четкий учёт потреблённых ресурсов.

Как проверить счетчик в домашних критериях

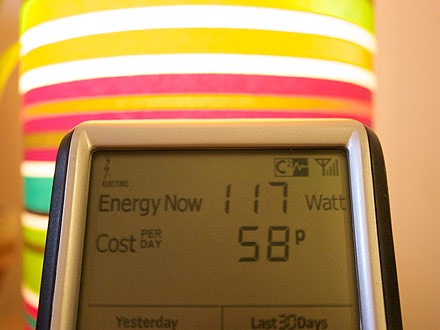

Edinburgh Greens, flickr.com CC BY

Оплата за электрическую энергию все в большей и большей степени лупит по кошельку потребителей. И отлично еще, если этой электроэнергией вы реально пользуетесь. А если астрономические счета приходят из-за неисправности электрического счетчика? Давайте попробуем проверить счетчик электроэнергии без вербования профессионалов, прямо в домашних критериях.

Сходу определимся – мы проведем конкретно проверку счетчика. В отличие от поверки, проводимой в специализированных организациях, она не имеет никакой юридической силы. Проверка электрического счетчика в домашних критериях может служить только поводом для самоуспокоения либо подвигнуть на компанию поверки, если выявленная погрешность является значимой.

Когда стоит проверить электрический счетчик?

Естественно, можно проверить просто так, на всякий случай. Это легко, но дозволит быть уверенным в исправности устройства. Но есть условия, при которых проверить счетчик просто нужно:

• потребление электроэнергии внезапно возросло. При всем этом вы не брали новейшей домашней техники, в особенности сильной (кондюк, стиральная машина, хлебопечка, мультиварка, электрический чайник), количество живущих в квартире не возросло, возрастание употребления не связано с сезонными переменами (включение кондюка летом либо электрического обогревателя зимой)
• потребление электроэнергии не уменьшилось, хотя вы часть либо весь месяц отсутствовали, либо уменьшилось диспропорционально
• потребление очевидно превосходит способности имеющейся домашней техники.

Что необходимо выполнить перед проверкой электрического счетчика?

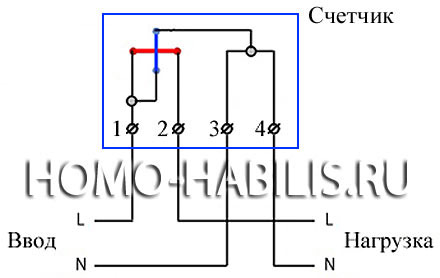

Сначала, необходимо проверить корректность подключения электрического счетчика. В квартирах обычно устанавливается однофазовый электрический счетчик прямого включения, о нем и речь пойдет. Схема подключения такового счетчика показана на рисунке.

Если все в порядке, то проверяем отсутствие самохода счетчика. Это такая неисправность, когда счетчик учитывает потребление энергии, которого по сути нет. Для этого отключаем все потребители в квартире. Конкретно ВСЕ и конкретно отключаем, а не переводим в дежурный режим. В эталоне необходимо отключить групповые автоматы, расположенный после счетчика (если они есть). Вводной автомат должен остаться включенным. В таком режиме диск индукционного счетчика не должен выполнить более 1-го оборота, а индикатор электронного счетчика менее одной вспышки за 5-10 минут. Чем это время больше, тем лучше. Четкое время для определения самохода обозначено в документации на счетчик. В эталоне диск должен на сто процентов тормознуть, а световой индикатор быть повсевременно выключенным. Сейчас можно приступить конкретно к проверке.

Оборудование для проверки электрического счетчика

Для проверки нам будет нужно некоторое оборудование и инструменты. Нередко рекомендуют применять токоизмерительные клещи. Мы обойдемся без них. Во-1-х, это все-же специфичный инструмент, которого точно нет дома у вас либо ваших знакомых, если они не электрики. Во-2-х, вся проводка в квартире обычно выполнена сокрытым образом, и к проводам так просто не подобраться.

Мы будем применять обыденный тестер либо мультиметр. Тут появляется увлекательная коллизия – для того, дабы применять мультиметр для проверки электрического счетчика, нужно поначалу проверить сам мультиметр. Такая проверка (поверка) в лаборатории, беря во внимание огромное количество измеряемых величин и диапазонов мультиметра, будет стоить на порядок дороже поверки электрического счетчика. Потому мы просто примем показания мультиметра на веру, тем паче что ломаться в электронном мультиметре фактически нечему.

По этой же причине не рекомендуется применять стрелочные русские мультиметры пушистых годов выпуска («цешки»). Здесь погрешность может составлять 10-ки процентов.

Проверка счетчика в домашних критериях, также как и поверка в лаборатории, заключается в сопоставлении реального употребления электроэнергии с теми показаниями, который дает счетчик. Реальное потребление можно найти 2-мя методами – замерить напряжение и ток в нагрузке либо подключить электрический устройство заблаговременно известной мощности.

Замерить сразу напряжение и ток, естественно, можно, но для этого пригодятся два мультиметра. Ну и держать мультиметр под нагрузкой в режиме измерения огромных токов всегда измерения не нужно, можно сжечь. Потому мы воспользуемся способом включения нагрузки известной мощности.

Появляется вопрос – а как можно довериться мощности, обозначенной в паспорте устройства? Доверять можно, но точность оставляет вожделеть наилучшего. Потому поначалу мы проведем тарирование нагрузки.

В качестве нагрузки для проверки счетчика идеальнее всего избрать сильную лампу накаливания (60-100 Вт). В электрочайнике мощность может значительно изменяться по мере нагрева и закипания воды. Ну и отключиться электрочайник, также как и утюг, может без помощи других. Всякого рода стиральные машины, кондюки и иная домашняя техника очень умные и сами меняют свое потребление по интегрированной программке, что нам тоже не подходит. Также не подходят энергосберегающие лампы и устройства с электродвигателями – для них измеренная полная (U*I) мощность будет существенно больше активной, которую учитывает счетчик.

Сейчас проверим напряжение в электрической сети. Если напряжение сильно изменяется, «скачет», то как досадно бы это не звучало, точность нашей проверки будет невысока. В случае размеренного напряжения собираем схему и проверяем ток, потребляемый лампой.

Показания нужно снимать после выхода лампы на режим, через 3-5 секунд после включения. Для обыкновенной 100-ватной лампы при напряжении 214 вольт потребляемый ток оказался равным 0,43 ампера. Означает, сопротивление лампы в жарком состоянии выходит 214/0,43=497,7 Ом, а мощность 214х0,43=92 Вт. Видно, что без тарировки мы бы получили погрешность 8% только за счет отличия реальной мощности от обозначенной на лампе. В этом случае сыграло свою роль и незначительно пониженное напряжение в сети. Естественно, что электрический счетчик все это учитывает без помощи других.

Проверка электрического счетчика

Сейчас начинаем контрольный застыл. Включаем лампу в сеть и замеряем время 10 оборотов диска индукционного счетчика либо 10 вспышек индикатора электронного. Если хватит терпения, то для таковой маломощной нагрузки (60-100 Вт) лучше замерить время 100 оборотов либо вспышек. С оборотами диска индукционного счетчика обычно заморочек не появляется. А вот вспышки электронного счетчика нужно замерять от начала первой вспышки до начала одиннадцатой (либо 100 первой).

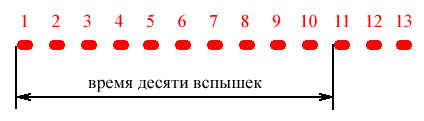

Сразу замеряем напряжение в сети. В моем случае вышло 10 импульсов за 119 секунд при напряжении 218 В. Сейчас остались только расчеты. Нам пригодится неизменная счетчика. Она указана на фронтальной панели счетчика в форме «1 кВт-час = 1250 оборотов диска», «1000 имп/кВт-час», «1280 imp/kW-h» либо что-то схожее. На рисунке показан счетчик с неизменной 3200 imp/kW-h.

Рассчитаем реальное потребление электроэнергии во время замера. Мощность лампы сопротивлением в жарком состоянии R = 497,7 Ом при напряжении U = 218 В равна:

P = U * U / R либо 218 * 218 / 497,7 = 95, 5 Вт

Количество потребленной электроэнергии за Т = 119 сек равно:

E1 = P * T / 3600 либо 95,5 Вт * 119 сек / 3600 = 3,16 Вт-час

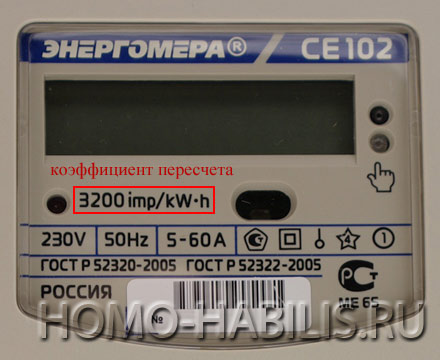

Показания счетчика, надлежащие N = 10 вспышкам индикатора для счетчика с неизменной А = 3200 получится:

Е2 = 1000 * N / A либо 1000 * 10 / 3200 = 3,13 Вт-час

Погрешность счетчика равна:

е = 100 % * (E1 – E2) / E2 либо 100% * (3,16 – 3,13) / 3,13 = 0,96%

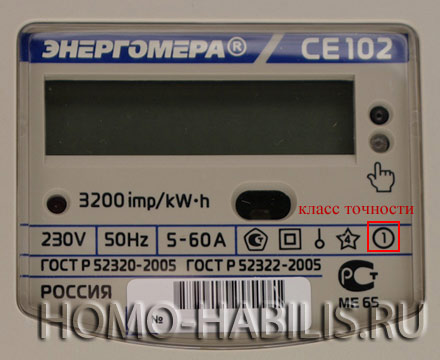

Выходит, что счетчик уложился в допустимую погрешность 1%. Кстати, допустимая погрешность определяется классом точности счетчика и указывается на его лицевой панели в виде числа в окружности.

Приобретенный итог фактически безупречен и является в большей мере случайным событием, чем следствием избранной методики проверки. Потому если ваш электрический счетчик укладывается в 5%, волноваться не надо. Если погрешность больше, то стоит проверить счетчик еще пару раз, используя в качестве нагрузки другую лампу накаливания. И только размеренно получая погрешность больше 10-15% в пользу продавцов электроэнергии, имеет смысл помыслить о проведении истинной поверки счетчика в аттестованной лаборатории.

А на видео показано как устроен и как работает индукционный счетчик электроэнергии.

Как самому проверить корректность работы счетчика электроэнергии?

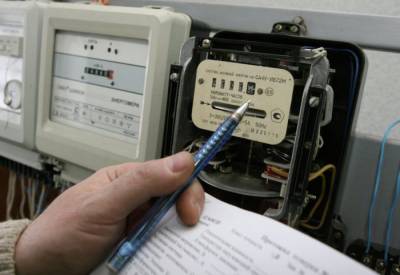

Актуальность самостоятельной проверки электрического счетчика связана с тем, что устройство учета электроэнергии может в определенный момент дать сбой. Как итог – Вы будете повсевременно переплачивать при каждомесячной оплате коммунальных услуг. Дабы убедиться в правильной работе счетчика, его можно просто проверить на дому, не вызывая электрика и не снимая устройство с места установки. Дальше мы поведаем, как проверить электросчетчик в домашних критериях на самоход, корректность подключения, погрешность и намагниченность!

Как нередко делать проверку

Итак, если Для вас знакома одна из следующих ситуаций, нужно не теряя времени проверить верно ли мотает электрический счетчик в личном доме или квартире:

1. Потребление электроэнергии резко возросло, хотя Вы пользуетесь домашней техникой в таком же режиме, по-прежнему. К тому же новые электроприборы не были куплены и, соответственно, подключены к сети.
2. Обратная ситуация – Вы пореже стали воспользоваться домашней техникой, но расход электричества не снизился (например, во время Вашего долгого отсутствия).
3. Потребление электроэнергии очень высочайшее, на порядок выше, чем может быть в реальности. Например, если у Вас в квартире нет ничего сильнее чайника, а расход электричества таковой же, как у соседа, который раз в день пользуется кондюком или масляным обогревателем.

Если Для вас знакомы выше перечисленные ситуации, прочитайте советы ниже и немедля перебегайте к проверке электросчетчика на самоход и погрешность учета. Дабы проверить устройство, Для вас пригодятся секундомер, калькулятор, мультиметр и 100-ваттная лампа накаливания.

Шаг 1 – Проверяем корректность подключения

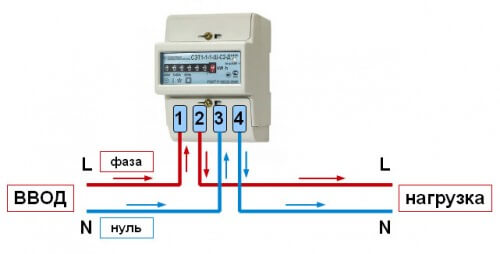

Сперва Вы должны проверить, верно ли подключен электросчетчик к сети 220 или 380 Вольт. Схему подключения однофазового счетчика мы Для вас уже обрисовывали. Смотрится она так:

Если в Вашем случае подключение не соответствует примеру, нужно как можно резвее решить эту делему. Нелегальное подключение тянет за собой не только лишь вероятную некорректную работу электросчетчика, но и обложение высочайшими штрафами.

Принципиально! Согласно Правилам организации учета электроэнергии (п. 137) «Счетчик обязан иметь неповрежденные контрольные пломбы и (либо) знаки зрительного контроля». Самовольный срыв пломбы может привести к санкциям с её стороны, к примеру, начислению по установленной мощности за период работы устройства учета без пломбы».

Видео обзор правильного подключения счетчика

Все провода подсоединены так, как необходимо? Перебегаем к более суровой проверке устройства – на самоход.

Шаг 2 – Убеждаемся, что диск произвольно не вертится

Дабы проверить электросчетчик в домашних критериях на самоход, довольно отключить все автоматические выключатели, которые размещены после счетчика и обслуживают розетки, группу освещения и отдельные электроприборы в доме. Автоматические выключатели либо предохранители инсталлируются для защиты полосы от перегрузки. Если их нет, то нужна установить для предотвращения аварийных ситуаций в сети электропотребления. Требование установить аппараты защиты обозначено в п 7.1.65 ПУЭ (Глава 7.1). Но на момент проверки, при отсутствии автоматов, просто выключаем из розетки всю домашнюю технику, а выключатели света переводим в режим «откл.». Ждем минут 10-15 и исполняем визуальную проверку – смотрим, имеется ли мерцание индикатора на фронтальной панели либо вращение диска счётчика.

Если электросчетчик исправен, мерцания не должны происходить (максимум может мигнуть раз в 5-10 минут), а диск должен тормознуть (или выполнить один оборот в течение 10 минут). В неприятном случае Ваш счетчик электроэнергии не прошел проверку на самоход по импульсам и нужно вызывать обслуживающую компанию, которая сумеет более кропотливо проверить электросчетчик в лаборатории.

Шаг 3 – Подсчитываем погрешность измерений

Для проверки корректности работы электрического счетчика необходимо посчитать его погрешность учета. Для этого Для вас пригодиться рядовая лампа накаливания (в качестве нагрузки), мультиметр, калькулятор и секундомер. Сразу советуем прочесть о том, как воспользоваться мультиметром, если Вы этого не понимаете. Применять Вы должны электронную модель (не стрелочный устройство и не токоизмерительные клещи).

Что касается нагрузки, то идеальнее всего применять конкретно лампочку. Дело в том, что мощность современной домашней техники может иметь различные значения при работе в разных режимах, потому лучше не применять её в качестве нагрузки. Лучше управляться паспортной мощностью, и применять ее в расчетах, хотя по факту будет другое значение. Если даже на этом шаге появится погрешность, проверить электросчетчик в домашних критериях не получится так, как необходимо.

Итак, разработка проверки на корректность показаний смотрится следующим образом:

1. Замерьте напряжение в сети, используя мультиметр. О том, как измерить напряжение в розетке, мы ведали в соответственной статье. 220 Вольт у Вас навряд ли будет, потому записывайте на листок действительное значение – например, 223 Вольта.

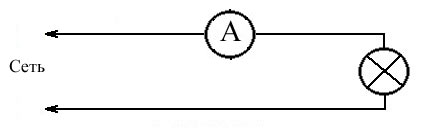

2. Замерьте силу тока лампы. Для этого переведите тестер в режим амперметра и подключите к лампочке. Для примера возьмем значение 0,43 А.
3. Узнайте действительную мощность лампочки – напряжение помножьте на силу тока. В нашем случае 223*0,43=96 Вт.
4. Подключив лампу к сети, зафиксируйте, в течение какого периода времени происходит 10-разовое мерцание индикатора счетчика либо 10-разовое вращение диска счетчика. Если диск индукционного счетчика сделал 10 оборотов за 2 минутки (120 секунд), то можно высчитать количество электроэнергии, учтенное счётчиком за этот период времени, следующим образом.
5. На фронтальной панели найдите постоянную счетчика, которая измеряется в имп/кВт-час — для электронных счетчиков и об/кВт-час — для индукционных.
6. По формуле P=U*I высчитайте действительное потребление электроэнергии нагрузкой. Р = 223*0,43=96 Вт.
7. Узнайте, сколько Ватт было израсходовано за период проверки (120 секунд). Для этого нужно (89 Вт * 120 сек)/ 3600. У нас вышло 2, 97 Вт-час.
8. Проверка электросчетчика на погрешность осуществляется по расчету: «1000*кол-во оборотов/А (неизменная, указана на фронтальной панели)». Например 1000*10/3200 получится 3,13 Вт-час.
9. Погрешность счетчика можно высчитать, если помножить мощность лампы на количество оборотов и на постоянную (зависимую от передаточного числа счетчика) и поделить на число секунд в часе.

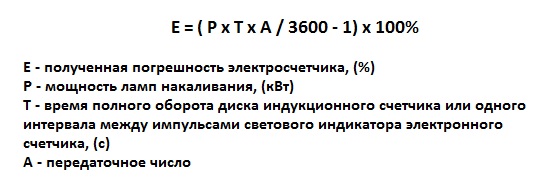

Расчетная формула вариант 2

Погрешность счетчика определяется его классом точности. Если класс точности однофазового счетчика 2,5, то относительная погрешность должна составлять менее 2,5%.

Видео аннотация по расчетной и измерительной части:

Как самому вычислить мощность лампы по устройству учета?

Вот таким макаром можно проверить электросчетчик на исправность мультиметром в домашних критериях. Как Вы видите, разработка достаточно обычная и совладать с вычислениями сумеет даже школьник, не говоря уже о домашнем мастере-самоучке.

Шаг 4 – Проверяем намагниченность

Очень нередко юзеры веба спрашивают, как проверить электросчетчик Энергомера, Меркурий или Нева на намагниченность. Дело в том, что если Вы приняли решение приостановить счетчик электроэнергии магнитом, а в Вашей модели электронного устройства установлена антимагнитная пломба, то проверка очень обычная – наклейка или особый индикатор меняет свой окрас. Как итог – когда придет проверка, Вас просто сумеют обвинить в противозаконных действиях.

Если же у Вас более обычная модель счетчика, проверить его исправность после магнита можно при помощи узкой иголки – если она будет притягиваться к панели, означает, электросчетчик намагничен. Обычно, через 2-3 денька после того, как Вы уберете магнит с циферблата, намагниченность проходит. Если же неувязка не проходит, сможете приобрести особый демагнитизатор как на рисунке ниже:

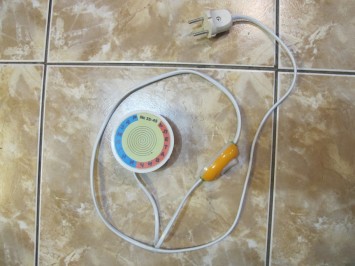

На этом мы заканчиваем технологию проверки устройства учета электроэнергии. Сейчас Вы понимаете, как самому проверить электросчетчик в домашних критериях и какое оборудование для этого необходимо!

Видео: Как проверить счетчик в домашних условиях
