В электрической цепи всегда имеется сопротивление, что фактически и подтверждает всем узнаваемый закон Ома. Конкретно это и является предпосылкой того, что резистор считается деталью, которая распространена в радиотехнике. Потому познания как проводить тестирования этого элемента всегда будут необходимы, в особенности тем, кто занимается ремонтом радиотехники. Для этого разглядим некоторые принципиальные вопросы, которые связаны с проверкой резистора на работоспособность и воспользоваться тестером либо же мультметром.
Этапы тестирования
Хотя резисторов сильно много, но у обычных частей имеется линейная ВАХ, потому провести проверку довольно легко и сводится она к трем шагам:
- Осмотр элемента снаружи;
- Проведение тестирования на обрыв;
- Проверяется деталь на то, как она соответствует номиналу.
Все что касается первого и второго пт, то тут все максимально ясно, а вот с последним есть некоторые аспекты. Необходимо непременно выяснить номинальное сопротивление. Но если есть принципная схема, то выполнить это будет не тяжело. Единственной трудностью может появиться то, что в текущее время у техники может отсутствовать техно документация. И дабы в данном случае найти номинал нужно пользоваться маркировкой. Разглядим как это выполнить.
Какие бывают маркировки?

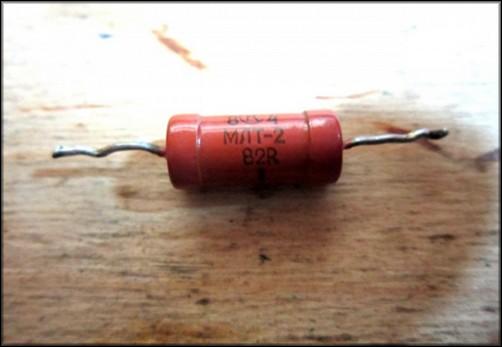

Ранее маркировку проставляли на корпусе детали и это существенно облегчало расшифровку. Но если вдруг конструкция была повреждена либо выгорела краска, то прочесть текст было тяжело. В этих случаях использовали принципную схему, она прилагалась к хоть какой бытовой технике.
Какие цвета применяются для обозначения?
На сегодня принята цветовая маркировка, которая представляет собой от 3 до 6 колец различной расцветки. И в этом нет ничего отвратительного, так как данный метод дает возможность найти номинал даже на очень покоробленной детали. А это полностью значимый фактор, который учитывает тот момент, что сейчас далековато не вся домашняя техника оснащается принципной схемой.
Получить данные, которые касаются расшифровки определенного цвета можно в этой статье.
Маркировка SMD
Элементы, относящиеся к подвесному монтажу начали маркировать используя числа, но так как детали мелкие по размеру тогда и потребовалось зашифровывать информацию. Вот поэтому для сопротивления применяется обозначение, состоящее из 3-х цифр. 1-ые две числа обозначают значение, а последняя — множитель.
Как выполняться осмотр наружный?

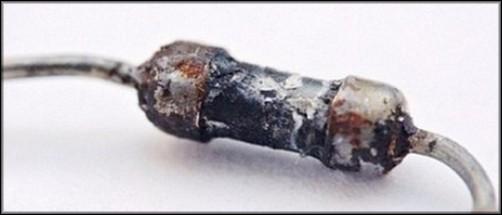

Нередко нарушения в работе связаны сначала с перегревом детали, потому найти нерабочий элемент можно по корпусу детали. Сразу можно увидеть конфигурации цвета корпуса, частичное и полное разрешение. И в данном случае нужно просто поменять элемент, который сгорел.
Как проверить на обрыв?
Дабы проверить деталь на предмет обрыва необходимо выполнить несколько не сложных, но очень принципиальных действий:
- Включить устройство в режим, который отвечает за «прозвонку».

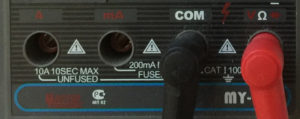

- Необходимо подсоединить щупы к гнездам для измерения сопротивления и «COM». Полярность при тестировании не имеет значения, но лучше всегда подключать в подходящей последовательности. Вот поэтому к четвертому гнезду необходимо подсоединять плюсовой щуп (красный), а к третьему — минусовой (черный). Но перед внедрением непременно необходимо прочесть прилагаемую аннотацию к мультиметру.
- Щупами необходимо коснуться проблемного элемента на плате. Если деталь по каким — то причинам не прозванивается, то можно прийти к выводу, что в следствии проверки найден обрыв в резистре.
Но стоит увидеть, что провести тестирование можно и без выпаивания на плате, но вот никакой гарантии на 100 % итог это не дает, так как устройство полностью может показать связь через совсем другие составляющие схемы.
Как проверить номинал?
Если же все — таки выпаяли деталь, то полностью можно достоверно констатировать работоспособность. Но для проведения тестирования непременно нужна знать номинал. Как найти его по маркировке рассмотрено в прошлом разделе.
Сейчас порядок действий такой:
- Прежде всего нужно подключить щупы, как это делали и в прошлом тестировании.

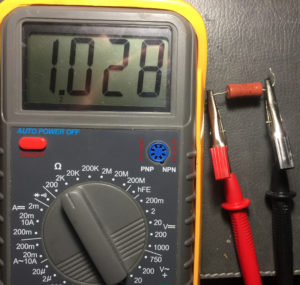

- Сейчас следует включить измерение сопротивления. Если резистор 1 кОм, то при измерении следует избрать спектр равный 2 К.
- Сейчас, что касается выводов, необходимо снять показания и сопоставить их с номиналом. Если же они не совпадают, то можно с уверенностью заявить, что возможность равна 100% и в этом случает нет поводов для беспокойства. Также непременно необходимо принимать во внимание погрешность, которая имеется у устройства и допуск элемента. Сейчас нужно узнать и уточнить, что является допуском.
Что именуют допуском и зачем он нужен?
Эта величина отвечает и определяет отклонение у определенной серии номинала. Если схема рассчитана верно, то в ней непременно учитывают показатель либо же после сборки нужно будет провести определенную наладку. Что касается производителей из «Поднебесной», то они не волнуются об этом и во все не напрягают себя, вот поэтому все это сказывается на стоимости продукта. И итог таковой работы, конечно, очевиден. Деталь будет работать какое — то время, пока не иссякнет припас прочности, а позже просто выйдет из строя. Если же сравниваются характеристики с мультиметра с номиналом и расхождение существенно превосходит допустимое значение погрешности, то стоит прийти к выводу, что деталь необходимо поменять.
Как провести тестирование переменного резистора?
Данный тип проверки фактически идентичен с предшествующим. Разглядим порядок действий:
Как проверить резистор мультметром при всем этом не выпаивать на плате?
Провести диагностику таким макаром можно только с элементами, которые относятся к низкоомным. При этом номинал должен быть в спектре от 80 — 100 Ом тогда и на измерение будут влиять совсем другие составляющие. Но дать четкое заключение можно только после того, как будет очень пристально исследована принципная схема.
Как стало ясно из статьи, то проверить резистор при помощи мультиметра может быть без помощи других при этом это не так трудно. Главное делать все верно и соблюдать четкую аннотацию.
Как верно инспектировать резисторы мультиметром

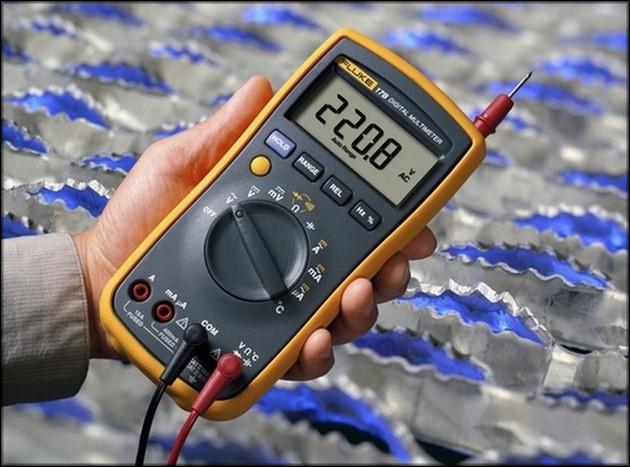

Проверка резистора нередко нужна при работе со схемами. Если нужно убедиться в его исправности, можно пользоваться мультиметром. Этот измерительный устройство имеет много функций. Его можно применять в качестве вольтметра, амперметра и другого.
Зрительная проверка состояния резистора
Перед тем, как проверить резистор мультиметром, следует произвести его осмотр. При всем этом необходимо направить внимание на наличие следующих признаков:
- На корпусе приметно потемнение. Если потемнение слабенькое, это свидетельствует о маленьком перегреве, при котором деталь может оставаться работоспособной.
- Появление специфичного аромата.
- Маркировка становится слабо различимой.
- На плате видны спаленные дорожки.
При наличии очевидных повреждений неисправную деталь следует выпаять, а заместо неё установить резистор с этим же номиналом. Если снаружи сопротивление смотрится рабочим, нужно провести проверку на исправность с помощью мультиметра.
Подготовка устройства к работе
Ручка выбора режима у мультиметра в выключенном состоянии должна указывать на значение «OFF». Для выполнения измерений нужно подсоединить щупы. Любой из них вставляется в соответственное гнездо. Обычно для чёрного провода предназначено нижнее, а для красного то, которое находится выше (все находится в зависимости от выполнения корпуса).
Сейчас необходимо убедиться, что контакт в измеряемом резисторе не нарушен. Для этого ручку следует установить в тот режим, в каком можно прозвонить деталь. Это положение обычно обозначается значком «диод». Для проверки устройства необходимо соединить щупы. Если он исправен, должен показаться ноль. При разомкнутых щупах на экране отображается единица и спектр измерений.
Проведение проверки на куцее замыкание
Вероятна проверка резистора мультиметром на наличие у него недлинного замыкания. Для этого ручку следует установить в положение, при котором прозванивают деталь. Щупами нужно прикоснуться к выводам. Возникновение звукового сигнала будет означать, что в проверяемой детали имеется пробой. При его отсутствии можно уверенно утверждать, что недлинного замыкания нет. Но проверка с внедрением звукового сигнала применяется исключительно в тех случаях, когда номинал резистора не превосходит 70 Ом. Исправность всех других радиоэлементов можно найти по показателям, отображающимся на экране.
Проверка величины сопротивления
Дабы выяснить точную величину неизменного сопротивления, необходимо выполнить следующие деяния:

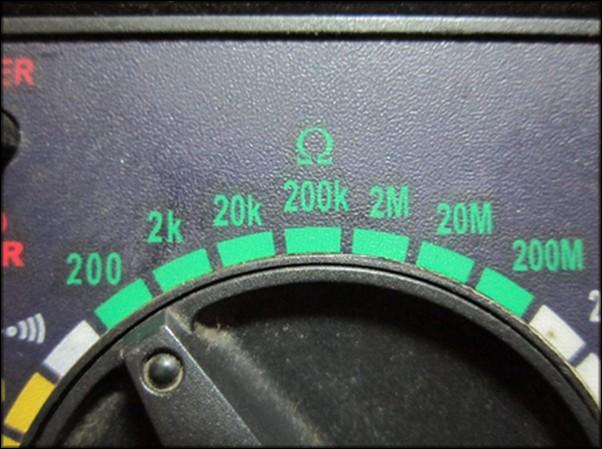

- Повернуть ручку выбора режима в положение, соответственное измерению сопротивления. Оно обозначено греческой буковкой «омега». Юзеру доступно несколько диапазонов измерения. Необходимо избрать тот, который соответствует ожидаемой величине параметра.

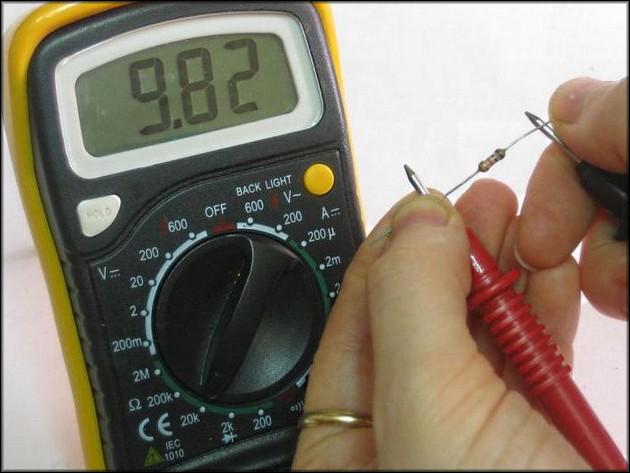

- Щупами прикоснуться к ножкам сопротивления.
- На экране появится величина сопротивления. Если будет единица, то это значит, что снутри резистора цепь разорвана. Другое значение укажет величину сопротивления.
При выборе подходящего спектра измерений следует выбирать значение наиблежайшее к номиналу резистора, но большего плюсы. Если ошибиться с выбором, то сработает внутренняя блокировка, и измерить сопротивление резистора мультиметром не получится.
При измерении сопротивления впаянного в схему, за ранее его необходимо отсоединить. В неприятном случае нельзя будет получить четкого значения. Для проведения измерения довольно выпаять одну ножку. Но необходимо знать, что есть метод как проверить неизменный резистор мультиметром не выпаивая. Это может быть в этом случае, когда вблизи с сопротивлением установлен конденсатор. Ножка резистора с его стороны условно считается свободно висячей. Это позволяет провести нужные измерения, не прибегая к демонтажу детали.
Переменные резисторы

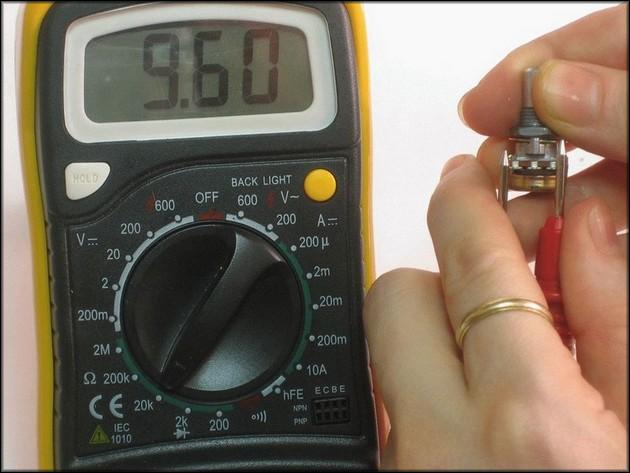

Эти детали имеют три вывода. Дабы провести проверку потенциометра, необходимо выпаять его из схемы. Сейчас нужно выполнить такие деяния:
- Приготовить мультиметр к работе.
- Ручку выбора режима установить в положение, соответственное измерению сопротивления. При всем этом необходимо верно избрать рабочий спектр.
- Щупы нужно присоединить к последним ножкам переменного резистора, дабы замерить сопротивление.
- На экране должно показаться фактическое значение параметра. Нужна проверить, соответствует ли измеренное значение номиналу с учётом допустимого отличия.
- Если общее сопротивление в подходящих границах, то следует приступить к определению его значения между средней и одной из последних ножек. Для этого к ним нужно прикоснуться щупами.
- Дабы померить сопротивление, следует крутить ручку переменного резистора. При всем этом значение на экране мультиметра будет плавненько изменяться в одном из направлений — или возрастать до определенного ранее наибольшего, или понижаться до нулевого.
При отсутствии контакта на экране появится значок, соответственный нескончаемо большенному сопротивлению. В некоторых моделях мультиметров это может быть единица.
Свойства резисторов
Сопротивление неизменных резисторов является стандартизированным. Оно может принимать только значение из определённого ряда. Допустимо отличие от номинала на величину допуска. Отклонение не является неизменной величиной — оно находится в зависимости от температуры, технологии производства и других причин. Чем дешевле резистор, тем огромным может быть допуск.
Принципиальной чертой также является мощность резистора, которая оказывает влияние на работоспособность. О ней можно выяснить из изготовленных на схеме обозначений:
- двойной косой черте соответствует значение, равное 0.125 Вт;
- ровная продольная линия обозначает 0.5 Вт;
- если находится римская цифра, то она обозначает количество Вт.
Если резистор применяется на плате без учёта мощности, на которую он рассчитан, то он стремительно выходит из строя.
Величину сопротивления, в том числе и СМД резисторов, можно выяснить из маркировки на корпусе детали. При проверке поначалу следует определять номинальные свойства. Приобретенные при измерении значения сравниваются с ними. Если они соответствуют номинальным, то резистор исправен. В неприятном случае деталь нужно поменять на новейшую.
Проверка сопротивления с неведомым номиналом
В некоторых ситуациях может появиться необходимость проверить деталь, сопротивление которой непонятно. К примеру, когда обозначение на корпусе SMD резистора тяжело прочитать либо применяется деталь с неведомой системой отметок. Такое измерение может быть полезно и в других случаях — если необходимо найти сопротивление других объектов (к примеру, провода катушки).
