Как проверить напряжение 220 вольт мультиметром

Может быть, для кого-либо станет неожиданностью, что по сути 220 Вольт в розетке фактически не бывает. Бывают ситуации, когда напряжение скачет, а означает, это необходимо впору найти и принять меры. Для этого следует знать, как проверить напряжение в розетке мультиметром, дабы выяснить четкие показания.

Какое напряжение в розетке?

Поточнее, каким оно должно быть? На местности Рф более распространены характеристики в централизованной сети – 220 и 380 вольт, частотой 50 Гц. Допустимым отклонением, в ту либо иную сторону, считается значение – 10%. Другими словами погрешность до 198 либо 242 вольт будет обычной.

Эти колебания могут зависеть как от большой нагрузки на сеть, от высокомощных электроприборов (обогреватели, котлы, сварочные аппараты), так и от обслуживающей электростанции. Но какой бы не была причина, рекомендуется время от времени держать под контролем напряжение в розетке у себя дома, чтобы избежать вероятных противных последствий.

Зачем необходимо измерять напряжение

Оказывается, даже малозначительные, но неизменные скачки напряжения могут плохо сказываться на различного рода устройствах. В особенности мучается техника с электромоторами (холодильники, кондюки и т. п.). Недостающее напряжение вызывает их ранний износ, а лишнее может просто вывести из строя технику с микросхемами.

Чем можно измерить?

Как было описано выше, для измерения применяются особые приборы – мультиметры. Это достаточно обычное в эксплуатации устройство, освоить которое, без усилий сумеет даже начинающий. Они бывают 2-ух видов:

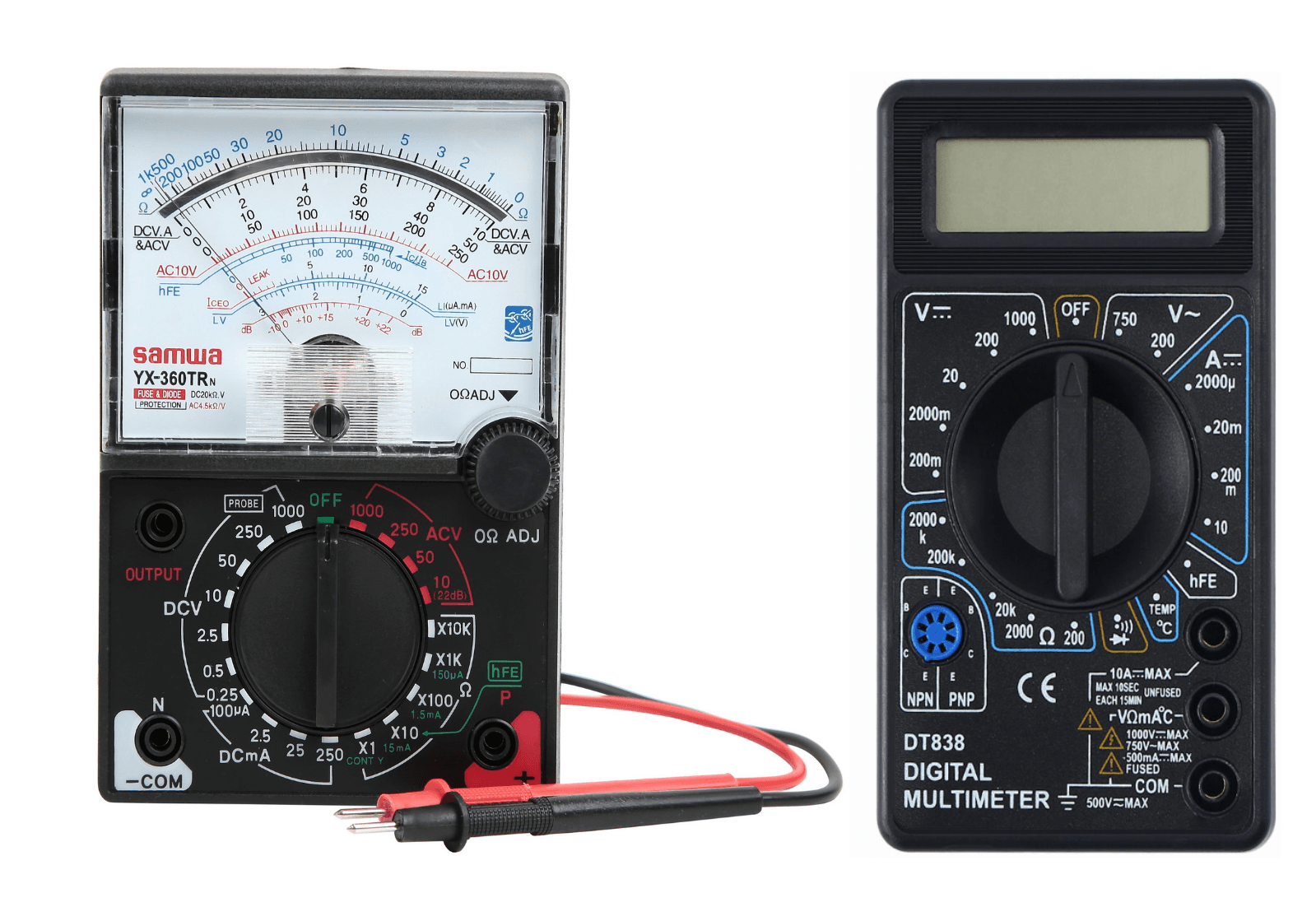

Стрелочные. Ранее такие модели были очень распространены, но с возникновением электронных, стали потихоньку отходить на 2-ой план. Ввиду более обычной внутренности и отсутствия элемента питания, они малость дешевле и наименее требовательны при работе.Одной из самых фаворитных моделей числились, так именуемые, цешки. Каждый уважающий себя электрик обладал схожим устройством. Недочетом таких устройств является неудобство снятия показаний, из-за малых размеров шкалы. Но если приноровиться, то стрелочными мультиметрами можно проводить замеры никак не ужаснее, чем электронными. Электронные. Такие устройства стоят несколько дороже стрелочных, зато они более четкие и комфортные. К тому же у них больше дополнительных функций, к примеру, «прозвон» проводки либо проверка транзисторов. Потому большая часть профессионалов отдают предпочтение все таки электронным мультиметрам.

Измеряем напряжение: пошаговая аннотация

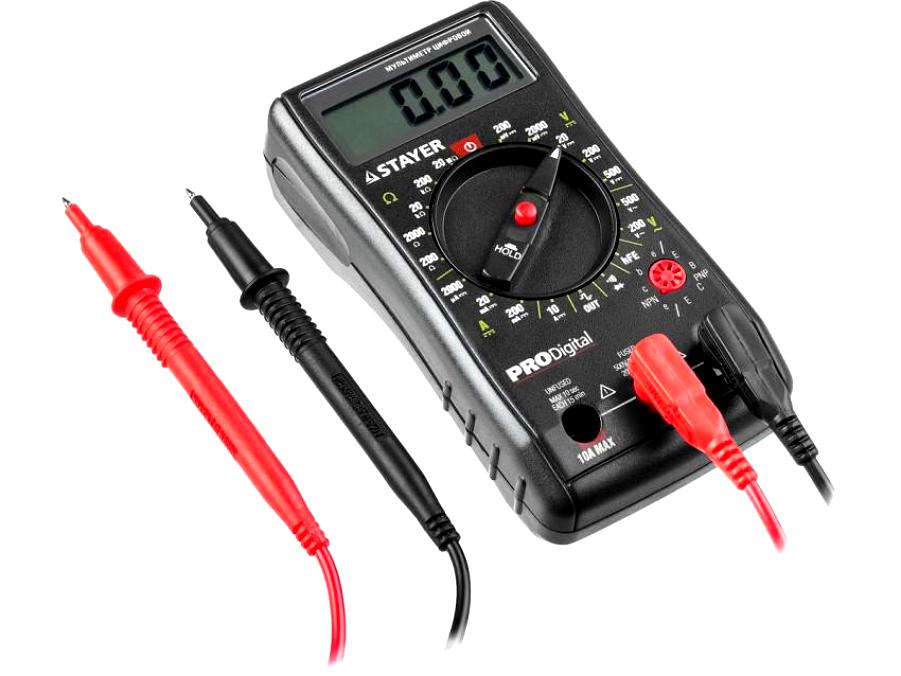

В набор любого мультиметра заходит две вещи: сам устройство и провода с щупами. Перед тем как приступить к работе необходимо верно собрать устройство. На корпусе имеются маркированные разъемы. В отверстие с пометкой COMвставляется черный провод (всегда), красный подсоединяется ко входу с надписью VΩmA. Наличие третьего разъема с надписью 10 А свидетельствует о том, что мультиметр способен измерить силу тока до 10 ампер, а некоторые модели и до 20 А. Для таких случаев красный кабель устанавливается в этот разъем.

Провода подсоединили, сейчас избираем режим измерения. Для проверки напряжения переменного тока необходимо перевести рычаг «крутилки» в поле с надписью ACVили V, выбрав положение «750» (для сетей 220 и 380 вольт). Режим с маркировкой «200» предназначен для измерения напряжения сети наименее 200 вольт.

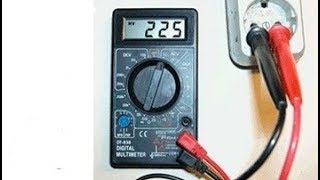

Сейчас, когда все готово, вставляем щупы (держась за верхние части) в гнезда розетки и смотрим итог. При исправной проводке на табло появятся числа с точностью до 10-х толикой. Сейчас можно провести дневной/недельный мониторинг показаний напряжения вашей сети и выяснить, имеют ли место его перепадыв течение денька.

При малозначительных погрешностях и колебаниях беспокоиться не о чем. Ну а если показания отличаются от нормы либо скачут изо денька в денек, то рекомендуется принять меры в виде установки стабилизатора напряжения. Но это тема отдельной статьи.

Принцип измерения стрелочным устройством типа «цешка» таковой же. После подсоединения щупов к сети смотрим на подобающую шкалу и считываем показания.

Заключение

Итак, мы узнали, что работа с мультиметром – это обычное, а для некоторых к тому же увлекательно-познавательное занятие, с которым управится даже школьник. К тому же в некоторых случаях это может сохранить «жизнь» ваших электроприборов.

Измерения напряжения мультиметром

Время от времени в быту появляется необходимость замерить напряжение сети. Нередко нужно найти фазу либо узнать, исправен ли вообщем электропровод. В случае, если такая ситуация появилась, хорошо знать и уметь воспользоваться устройством, способным произвести нужные манипуляции.

Что же все-таки это такое

Электроизмерительный устройство, объединивший в одном корпусе вольтметр, омметр и амперметр, верно именуют мультиметр, мультитестер либо ампервольтомметр. Ещё в быту можно услышать такие его наименования, как «тестер» либо «цешка». Он способен измерить напряжение, сопротивление и силу переменного и неизменного тока.

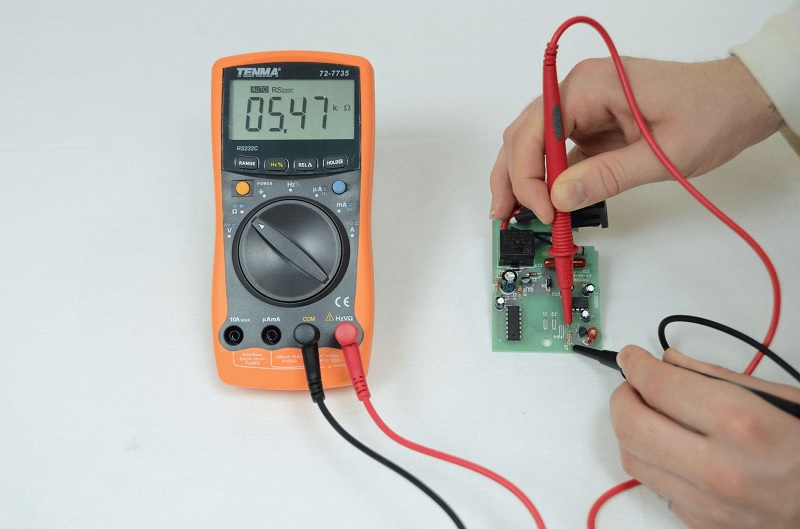

Ещё им замеряют емкость конденсаторов, «прозванивают» диоды и транзисторы, узнают сохранность электросети.

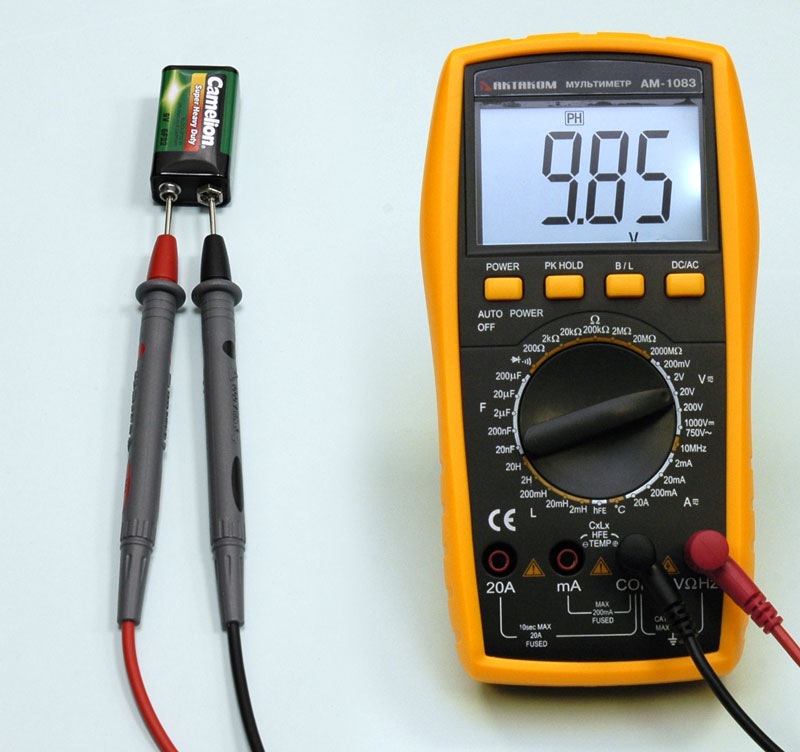

Не аналоговый мультиметровый измеритель позволяет узнавать четкие данные

Тестеры бывают и аналоговыми (со стрелками), и цифровыми (с экраном). Цифровые доступнее и удобнее в воззвании, но принцип измерения один и тот же у обоих видов.

Полный диапазон измерений, которые способен выполнить мультиметр, нужен при сборке электросхем, ремонте бытовых и промышленных электроприборов, просит от спеца высочайшей квалификации. При всем этом в быту таковой неподменной вещи тоже может найтись использование, к примеру, для легких работ в бытовой 220-вольтовой электросети.

Определять характеристики аппаратом нетрудно

Для чего необходимо делать замеры

Электросеть – страшная и непростая инженерная система, требующая способностей работы и обеспечения безопасности.

По ряду обстоятельств в ней могут появляться неисправности и поломки. Для их контроля и предотвращения, нужно проводить измерения. Также к поломке или нестабильной работе электроприборов и оборудования может привести несоответствие напряжения электросети номиналу, причём небезопасно как превышение, так и недостающее.

Что необходимо делать, дабы избежать перегрузки электросистемы — добиться этого можно за счет верного применения электрики и замеров. С помощью мультиметра, определять нужные характеристики можно заняться без помощи других, не привлекая обученных профессионалов электролабораторий.

Для вас это будет любопытно Металлоискатель для проводки

Электрическое оборудование может выйти из строя при высочайшем вольтаже

Какие нормативы напряжения есть?

Имеющиеся нормативы эксплуатации электро-систем обрисовывают величины напряжения, применительно к жилым помещениям. По ГОСТу в домах обычное напряжение в 220В +/- 10%. Потому бытовые электроприборы обычно рассчитаны на напряжение до 240 вольт.

Направьте внимание! Когда это значение подымается сверх положенного уровня либо снижается за допустимый процент, необходимо отключить от питания все электроприборы и проверить точную параметр напряжения.

Стоит экономично расходовать электричество

Для оценки электроэнергии на входе (к примеру, около счётчика), другими словами той, которая заходит «с улицы» и не испытывает воздействия массивных потребителей энергии либо проводки большой длины, существует несколько характеристик.

К огорчению, мультиметр способен найти только один, но важнейший — перманентное отклонение. Это отклонение при обычной работе не должно быть больше 5% от номинального значения напряжения при большенном временном промежутке и подниматься выше 10% для недолгосрочного. Эти характеристики инсталлируются поставщиком услуг и отражаются в договоре обслуживания. Вероятнее всего, это коридор, установленный в пределах 198-220 вольт.

Аппараты бывают различные

Как мультиметром проверить напряжение в сети 220в?

Как проверить вольтаж мультиметром? Стоит приготовить его. Штекер чёрного провода поставить в разъём, обозначенный COM. Красный поместить в разъём, промаркированный VΩmA.

Вокруг переключателя режимов указаны наибольшие значения, к примеру, 200 и 500 вольт, также вид тока: переменный либо неизменный. 1-ый обозначен значком V~ (ACV – условные обозначения на корпусе могут различаться). Необходимо выставить указатель на 500. При значении меньше либо приблизительно равном измеряемому, у тестера есть шанс сломаться от перегрузки. Когда экран мультитестера обнулится – он может определять. Берут два щупа, которыми завершаются провода, присоединенные к обозначенным разъёмам. Вставляют их в розетку либо дотрагиваются до проводов. Не принципиально, какой щуп, куда: напряжение переменное. На экране будет приблизительно 220 вольт, если ток в сети есть, либо ноль, если его нет.

Для вас это будет любопытно Определение сокрытой проводки

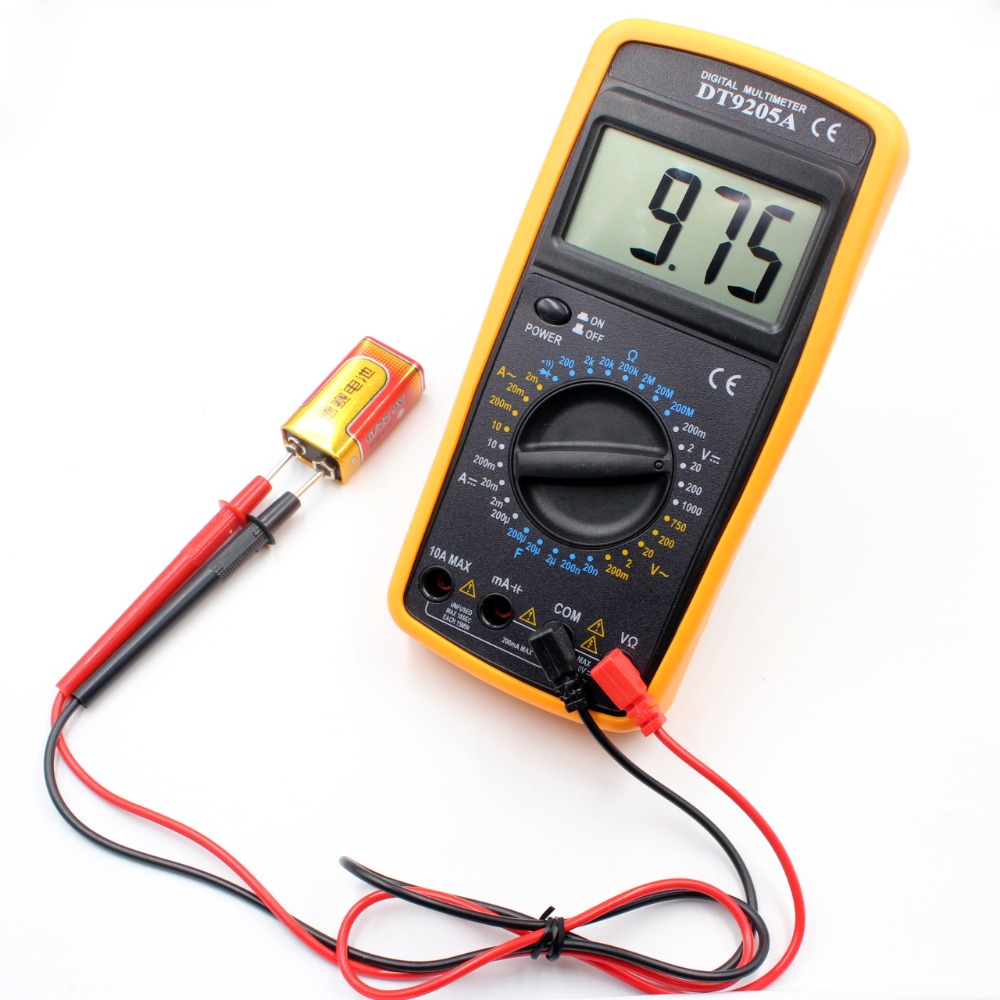

Электронный аппарат поточнее и удобнее

Если нужно отыскать фазовый и нулевой провода (это нужно, к примеру, для корректного монтажа выключателя), выставляют провода так же, как в прошлом случае и то же значение V~ и 500 вольт. Дальше красным щупом трогают проверяемый проводник, а чёрный зажимают пальцами руки либо приставляют к гарантированно заземлённой конструкции. Для фазы значение будет около 220, если нулевой – замереть на отметке 0 либо мало больше, до 127. Опасность поражения током мала, но устройство должен быть исправен и характеристики выставлены верно.

Касаться проводов нельзя руками

Техника безопасности

• Непременно стоит прочесть аннотацию к устройству.
• Необходимо избегать прикосновений пальцами к деталям. Тело человека обладает своим сопротивлением, которое может попортить точность измерения.

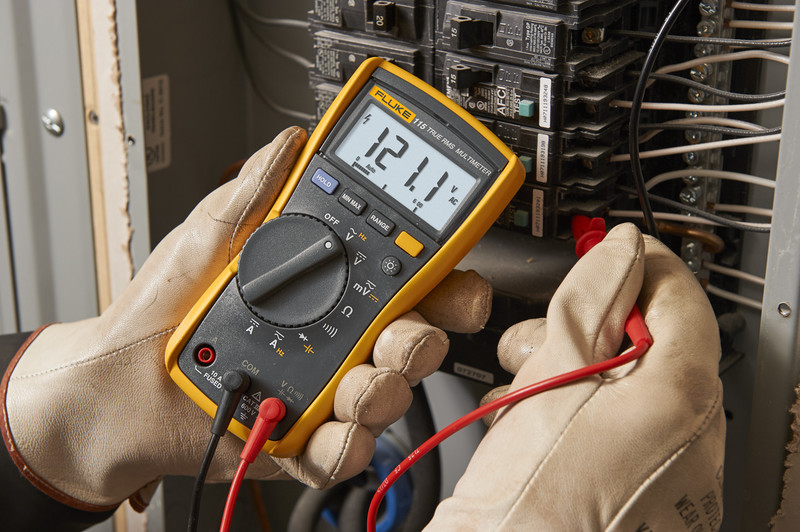

• Измерять необходимо в непроводящих тока перчатках. Если таких нет, подходят плотные прорезиненные модели.
• Если в месте замера завышенная влажность, не стоит его проводить.
• Когда ведется измерение, нельзя переключать режимы.
• В случае механического повреждения либо при деформации оплетки проводов и щупов, применять устройство нельзя.

Мультиметр, доступный и обычный устройство для бытового применения. Он позволяет точно проводить замеры характеристик. Это содействует неопасной и комфортной работе с электросетью, также обеспечивает исправность домашней техники.

Как верно проверить напряжение в розетке мультиметром

Розетка является частью бытовой электрической цепи. Статья даст пошаговую аннотацию — как можно проверить напряжение в розетке мультиметром. Также будут приведены примеры дефектов этого электрического элемента и методы прозвонки устройства.

Также читатель выяснит метод проверки силы тока оконечного устройства с включенным потребителем.

ВНИМАНИЕ! Работать с источниками высокого напряжения могут только спецы, имеющие особое образование и допуск к работам, выдаваемый ответственными организациями! Напряжение в розетке — это высочайшее напряжение, опасное для жизни!

Предназначение

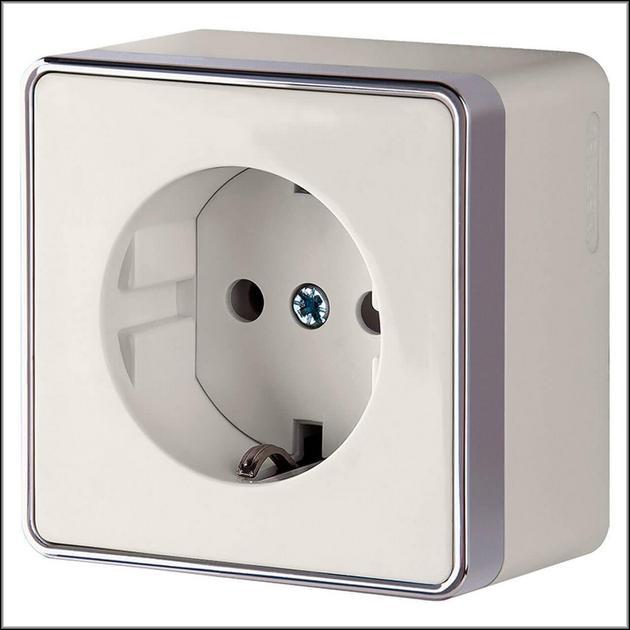

Электрическая розетка нужна для питания бытовых устройств током переменного напряжения. Стандартная величина напряжения этого элемента цепи составляет 220 вольт. Напряжение может быть мало выше либо ниже обозначенного значения. Городские электросети поставляют потребителю ток напряжением от 210 до 240 В. Превышение этого порога, угрожает бытовым устройствам поломками, прямо до полного выхода из строя.

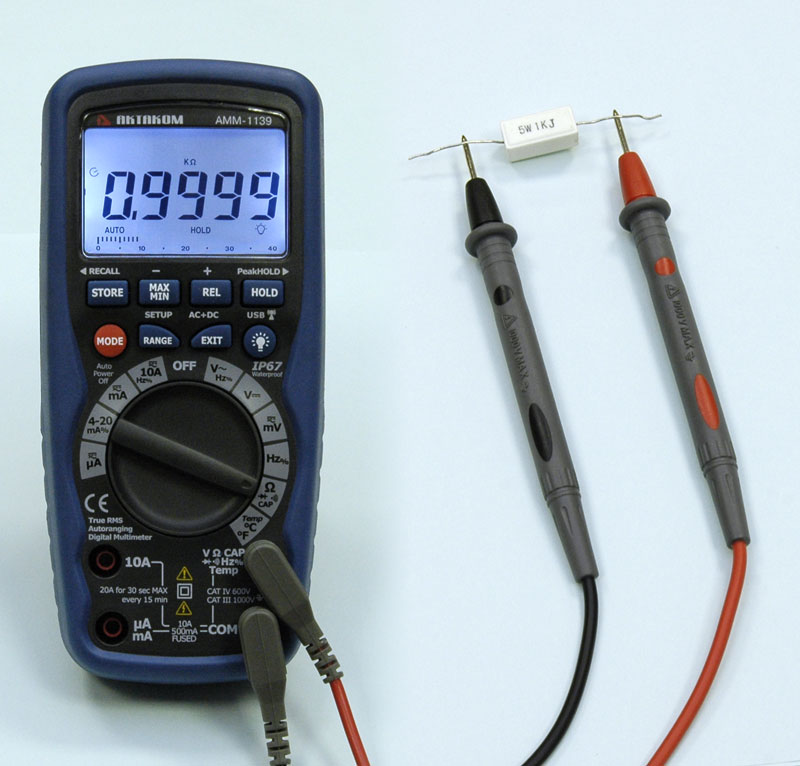

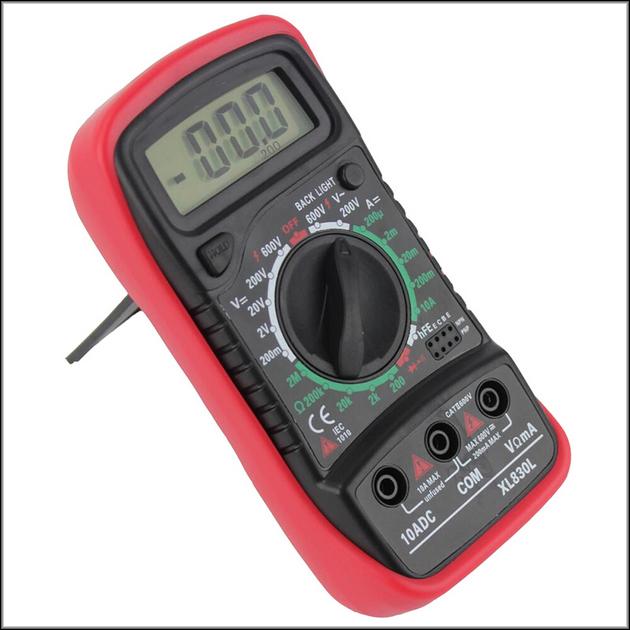

Мультиметр

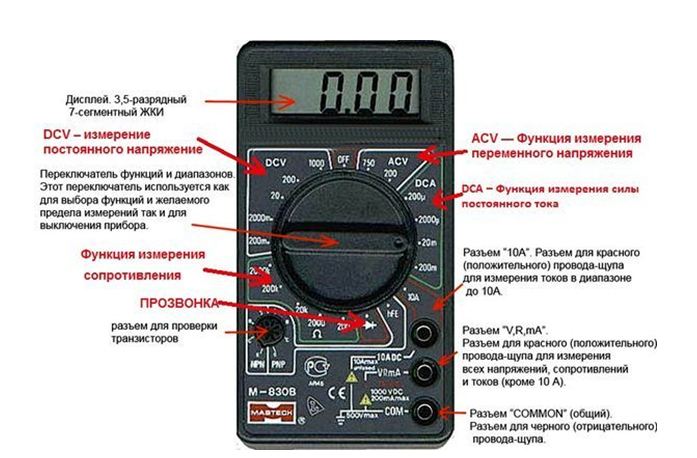

Перед тем, как проверить напряжение в розетке, следует знать, что такое тестер и как им воспользоваться.

Мультиметр либо тестер — это контрольно-измерительный устройство, нужный для: измерения разных характеристик электрического тока; прозвонки деталей, проводных и кабельных линий. Для работы с переменным током, устройство обустроен функцией замера величины этого параметра. На приборе есть особое обозначение — волнистая линия ~ либо аббревиатура ACV. При помощи современных мультиметров можно замерять напряжение от 200 до 1000 вольт. Наибольшая величина напряжения находится в зависимости от модели устройства и степени его защиты.

Мультиметры оснащаются контрольными щупами, которые нужны для: соединения измерительного устройства с контактами электроустановки; подключения устройства к общей электрической цепи.

Застыл напряжения

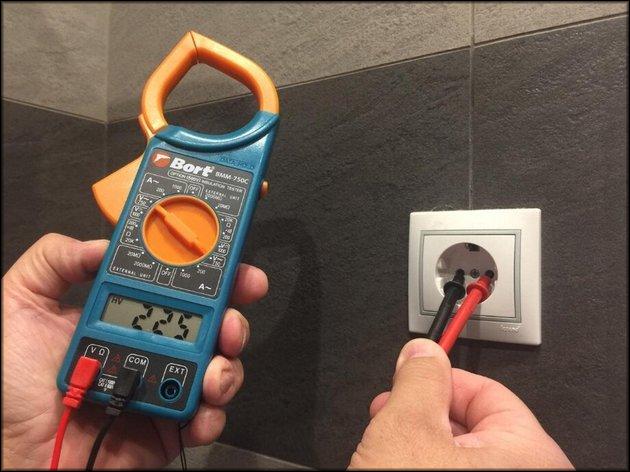

Проверить мультиметром напряжение в розетке до боли просто. Для этого нужно выполнить следующее:

1. Измерительный устройство перевести в режим вольтметра. Избрать опцию замера переменного напряжения радиальный ручкой с порогом измерений 600–1000 v. Каждый устройство имеет личный параметр порогового измерения, как отмечалось в статье выше.
2. Красный измерительный щуп соединить с первым разъемом розетки.
3. Черный измерительный щуп воткнуть во 2-ой разъем.

На дисплее высветится значение переменного напряжения.

Если мультиметр не показал величину напряжения, то это означает, что электрическая цепь имеет какое-то повреждение. Дальше будет дана пошаговая аннотация, как прозвонить розетку мультиметром.

Поиск неисправности

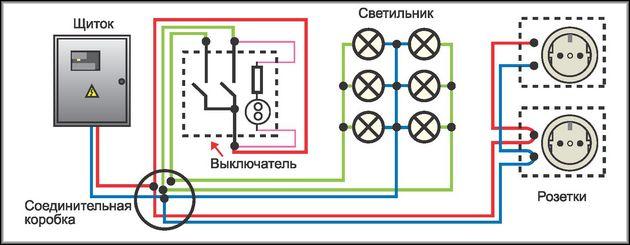

Розетка является частью электрической цепи. Эта цепь состоит из:

1. Вводного провода от наружного распределительного шкафа.
2. УЗО либо автомата для защиты цепи от маленьких замыканий и перепадов напряжения.
3. Счетчика контроля употребления электричества.
4. Электрической проводки.
5. Электрических распределительных коробок.

На любом из этих устройств может появиться проблема с подачей электрического тока до оконечного устройства. Порядок проверки следующий:

1. Если в помещении находится еще несколько розеток, то стоит проверить напряжение всех этих устройств. Если напряжение на них есть, то означает неувязка заключается в проводе, питающем неисправный элемент либо снутри распределительной коробки, использующейся для ответвления. Если все оконечные устройства неисправны, то это показывает на неисправность самой распределительной коробки.
2. Дальше нужно найти, какой конкретно провод не доходит до устройства: нулевой либо фазный.

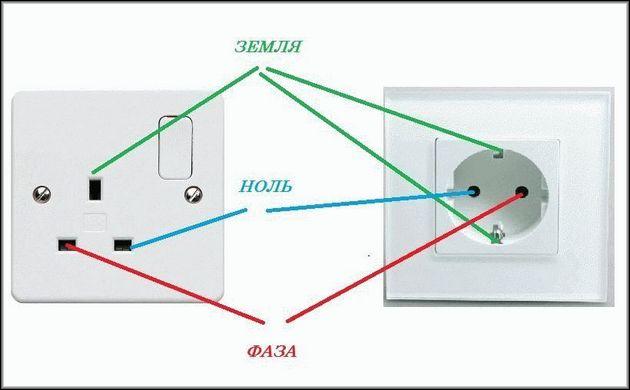

Найти фазу в розетке можно при помощи мультиметра. Для этого необходимо:

1. Тестер установить в режим вольтметра для замера переменного напряжения до 600–1000 вольт (величина находится в зависимости от типа устройства).
2. Красный контрольный щуп соединить с хоть каким разъемом розетки.
3. Если данных нет, то щуп соединяется с другим разъемом.

Фазный провод покажет напряжение 2.4 v. Если тестер показал фазу обоих разъемов, то это показывает на отсутствие либо нехороший контакт нулевого провода.

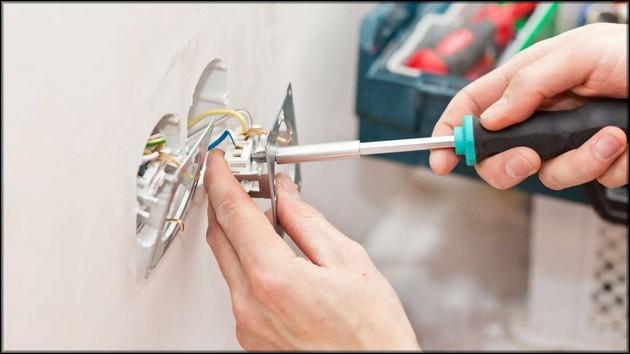

Дальше нужно проверить контактные соединения самого устройства. Проводится проверка следующим образом:

1. Отключить питание цепи вводного провода. Для этого нужно отключить защитный автомат.
2. Открутить один либо два крепежных винта крышки розетки.
3. Снять защитную крышку.
4. Ослабить винты крепления.
5. Вытащить элемент из короба.

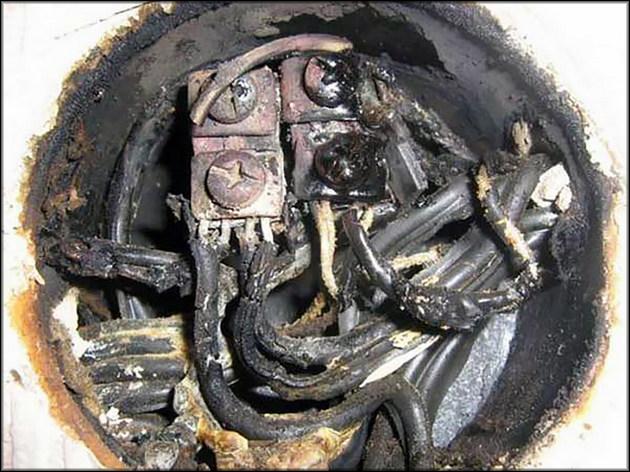

Дальше стоит оглядеть крепление проводов к контактам. Нередко, из-за нагрузки, концы проводов обгорают и обламываются. Необходимо отсоединить оба провода, обрезать концы, поновой зачистить изоляцию и соединить провода на место. После чего оконечное устройство крепится и собирается с соблюдением оборотной последовательности.

После того как розетка была собрана, нужна включить подачу напряжения и повторить застыл. Если напряжения нет, то означает стоит проверить состояние распределительной коробки.

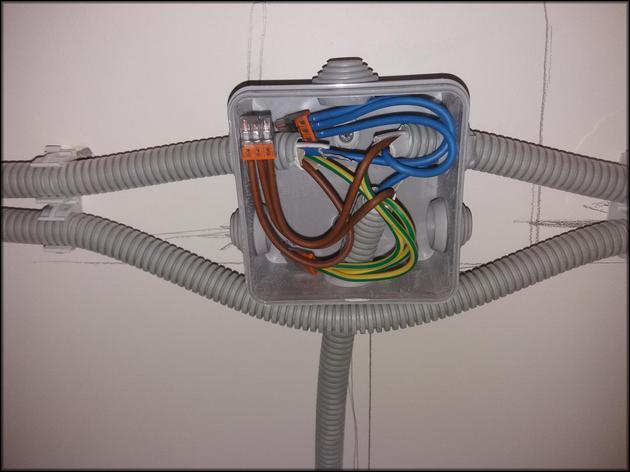

Распределительный короб

Это принципиальный элемент цепи питания. При помощи него проводится разводка проводов на выключатели, освещение и розетки. Разводка осуществляется от второстепенного вводного провода до потребителей. Нередко соединение схожих коробов осуществляется с помощью скрутки либо контакторов. Для проведения проверки нужно:

1. Отключить основное питание цепи.
2. Открыть короб.
3. Проверить места соединения.

Если найдено обгорание соединений либо контактов, то оно устраняется методом зачистки проводов от изоляции и обновления контактов. Если повреждений нет, то необходимо отыскать провод, идущий на покоробленную розетку и отсоединить его. Дальше проводится прозвонка провода.

Осуществляется процедура следующим образом:

1. Отсоединенные провода скручиваются совместно.
2. Тестер переводится в режим прозвонки.
3. Измерительные щупы тестера соединяются с разъемами тестируемого элемента.

Оповещение звуковым сигналом укажет на целостность провода. Если сигнала нет, то провод считается покоробленным и просит полной замены.

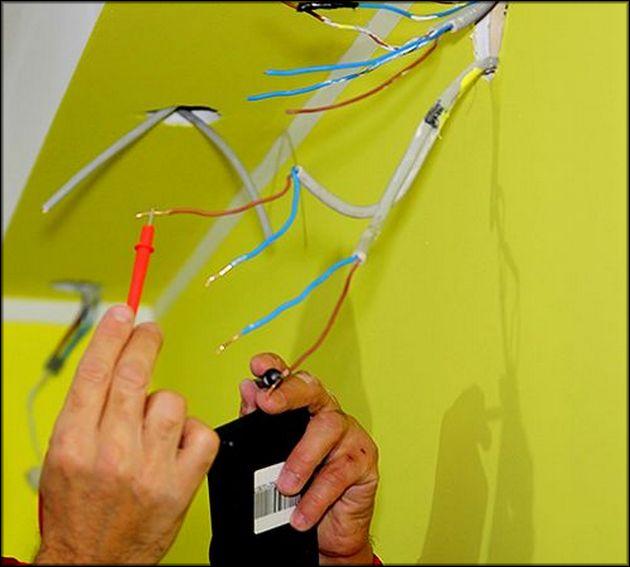

Если тестируемый провод оказался целым, то дальше необходимо замерить напряжение, приходящее к самой распределительной коробке.

1. Поначалу проверить размещение соединений распределительного короба. Не должно быть соединений между проводами нуля и фазы.
2. Подать питание от головного защитного автомата.
3. Измерительный устройство перевести на режим замера переменного напряжения.
4. Оба контрольных щупа соединить с контактами вводного провода.

На вводе должно быть напряжение величиной от 220 до 240 вольт. Если напряжения нет, то повреждение необходимо находить в промежутке от головного автомата до распределительной коробки.

Данная аннотация поможет проверить напряжение в розетке мультиметром, также провести диагностику цепи питания от распределительной коробки до оконечного устройства.

Сила тока

Сила тока измеряется в амперах. Схожая проверка нужна, для того дабы знать, с какой мощностью работает тот либо другой электрический устройство. Многие начинающие электрики на этом шаге делают ошибки из-за того, что не знают, как измерить силу тока мультиметром. Дальше будут даны две аннотации о том, как проверить силу тока в розетке с помощью тестера.

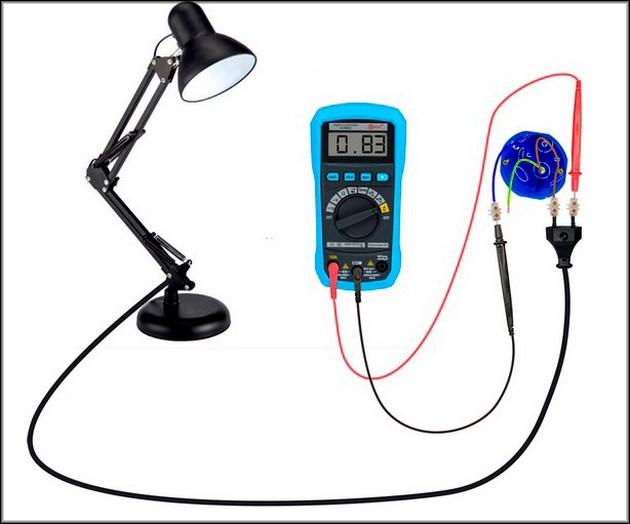

Одинарная розетка

Проводить тест мощности тока оконечных устройств без подключения потребителя воспрещается. Таковой тест приведет к недлинному замыканию. Для проверки одиночной розетки с присоединенным потребителем нужно:

1. Непременно отключить питание цепи.
2. Разобрать тестируемый элемент.
3. Отсоединить провода питания.
4. Черный измерительный щуп соединить с нулевым проводом.
5. Провод фазы от розетки соединить с помощью клеммы с одним контактом вилки потребителя.
6. Красный измерительный щуп тестера соединить со вторым контактом вилки.
7. Измерительный устройство перевести в режим замера мощности «10А».
8. Включить питание цепи.
9. Включить устройство потребитель.

На дисплее измерительного устройства высветится итоговый итог измерения. Длительно держать тестер в цепи нельзя. Стоит сходу выключить потребитель и основной автомат.

Схожую схему до боли просто собрать, и замерить мощность одинарной розетки. Дальше будет входные данные описание измерения силы тока парных, параллельных частей.

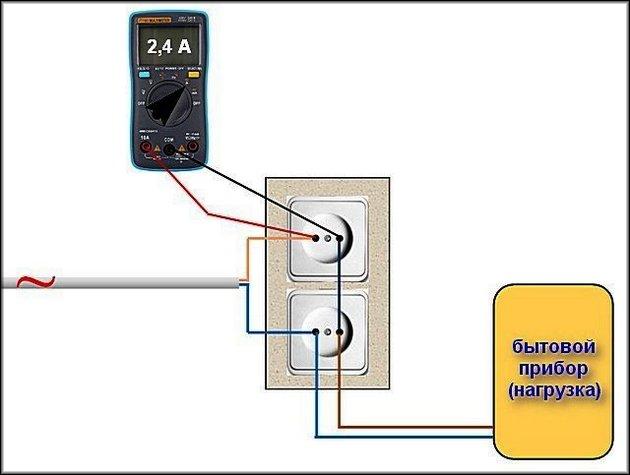

Парная розетка

Подобные оконечные устройства имеют один приходящий провод для подключения сходу 2-ух потребителей. Для замера силы тока нужно:

1. Найти фазные контакты и отметить их.
2. Выключить питание цепи.
3. Нулевые контакты соединить перемычкой из провода.
4. К контактам фазы подсоединить вилку электроприбора при помощи отдельных проводов и клемм.
5. Щупы тестера поместить в разъемы с фазными выходами.
6. Перевести тестер в режим «10А».
7. Включить питание и прибор-потребитель.

Тестер покажет мощность употребления присоединенного устройства.

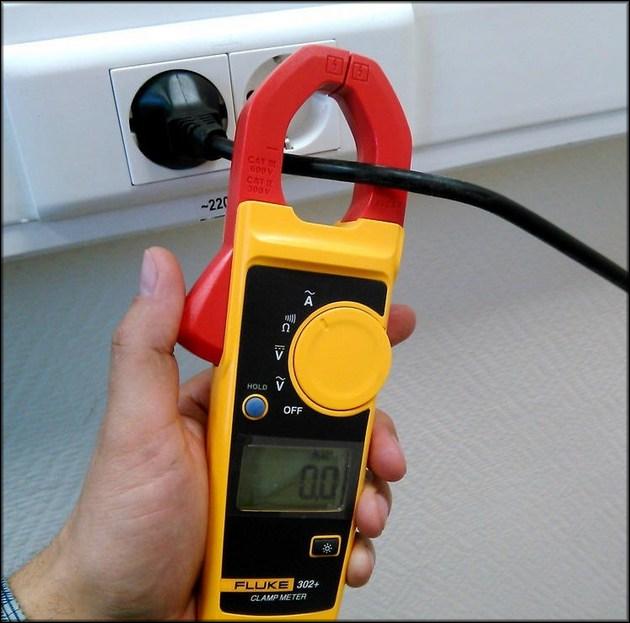

Подобные проверки очень небезопасны, как для испытателя, так и для измерительного устройства. Неважно какая ошибка схемы может привести к недлинному замыканию и порче тестера. Более обычной застыл силы тока проводится с помощью тестера с токоизмерительными клещами.

Для этого устройства не надо разбирать оконечные устройства. Для измерения необходимо включить прибор-потребитель, перевести тестер в режим замера мощности переменного тока и закрыть клещи вокруг провода питания электроприбора. Измерительный устройство сходу покажет конечный итог. Такая проверка неопасна для электрика, тестера и бытовой электрической цепи.

Заключение

В статье была приведена аннотация, как проверить напряжение в розетке с помощью мультиметра, также была дана аннотация по замеру мощности тока. При работе с бытовой электрической цепью принципиально соблюдать правила безопасности. Всегда стоит держать в голове о том, что при выборе неверного режима, тестер сам может стать виновником недлинного замыкания.
