Обыденным цифровым мультиметром можно не только лишь определять напряжения, токи и сопротивления, но и определять исправность полупроводниковых устройств, также оценивать некоторые их технические свойства. До того как разбираться, как проверить транзистор мультиметром, следует осознать структуру и механизм работы этого элемента электрических схем.
Содержание статьи
Что такое транзистор?
Биполярный транзистор, нередко именуемый просто транзистором, – это полупроводниковый электронный компонент, имеющий три либо более вывода, который может делать функции устройства, управляющего током в электрической цепи. Он применяется в усилительных каскадах, генераторах и преобразователях электрических сигналов.

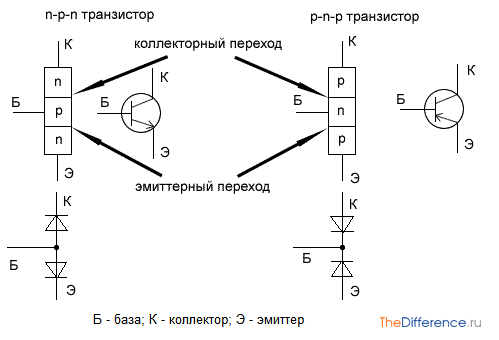

Работа транзистора базирована на содействии 2-ух электронно-дырочных переходов. Они образуются между 3-мя участками полупроводников, примыкающие из которых владеют различной проводимостью: p-типа (от британского positive – положительный) и n-типа (negative – отрицательный). Также данную структуру можно представить в виде облегченной аналогии: транзистор образован 2-мя встречно включенными диодиками с выводом их общей точки. Средняя область называется базой, две последние – коллектором и эмиттером. Зависимо от порядка чередования участков биполярные транзисторы могут быть 2-ух типов: n-p-n и p-n-p. Их обозначения на электрических схемах, структуры и диодные аналогии представлены на картинке.
Если между 2-мя выводами транзистора подключить неизменное напряжение так, дабы p-выводу соответствовал положительный полюс, а n-выводу – отрицательный, то данный переход будет пропускать электрический ток либо находиться в открытом состоянии. При оборотной полярности переход запирается, другими словами характеризуется очень огромным сопротивлением. Другими словами, работоспособный транзистор между базой и коллектором, также базой и эмиттером должен владеть проводимостью исключительно в одном направлении. Но при подключении к выводам эмиттер–коллектор с хоть какой полярностью существование тока в цепи нереально.
Проверка исправности транзистора мультиметром
Для проверки транзистора нужно переключить мультиметр в режим измерителя сопротивлений (омметра) с пределом 2 кОм либо включить функцию «прозвонки» цепи. Дальше нужна найти, где у тестируемого устройства выводы базы, эмиттера и коллектора. Для этих целей можно пользоваться справочниками либо технической документацией. Сейчас осталось только оценить проводимость переходов транзистора. Разглядим порядок проверки компонента p-n-p типа.
- Отрицательный щуп мультиметра (обычно, он темного цвета) необходимо подсоединить к выводу базы, положительный (красный) – поначалу к коллектору, потом к эмиттеру. Если транзистор исправен, измеренные значения сопротивления должны быть от 500 до 1200 Ом.
- Красный щуп переместить на базу, черным попеременно коснуться 2-ух других выводов. Мультиметр должен показать «1», что значит выход измеряемой величины за границу спектра, другими словами довольно высочайшее сопротивление перехода.
- Коснуться щупами ножек транзистора, соответственных коллектору и эмиттеру. При хоть какой полярности измерительный устройство должен демонстрировать «1».
- Если сопротивление хотя бы 1-го из переходов в обоих направлениях стремится к бесконечности (на дисплее мультиметра отображается «1») либо практически равно нулю, транзистор неисправен. В первом случае, вероятнее всего, произошел обрыв, во 2-м – пробой перехода.
Проверка n-p-n транзистора осуществляется аналогично, но для его открытия и определения сопротивления перехода в пределе 2 кОм к базе нужно подключать положительный щуп устройства.
Как проверить транзистор мультиметром, если непонятно предназначение выводов компонента? В данном случае можно выполнить измерение сопротивлений между всеми вероятными комбинациями ножек в обоих направлениях – итого 6 вариантов. Тут проще всего отыскать базу: по парам контактов, при подключении к которым проводимость наблюдается исключительно в одном направлении. Дабы обусловиться с предназначением 2-ух других выводов, следует уяснить, что тот переход, сопротивление которого меньше, будет коллекторным.
Определение коэффициента усиления по току
Не считая проверки исправности транзистора, время от времени появляется задачка определения коэффициента усиления по току, обозначаемого h21. Этот параметр указывает отношение приращения тока коллектора к изменению вызвавшего его тока базы. В технических свойствах устройства, обычно, указывается спектр значений коэффициента, который может быть довольно широкий. Если будет нужно подобрать несколько транзисторов, более близких по свойствам, окажется полезной функция измерения обозначенного параметра.

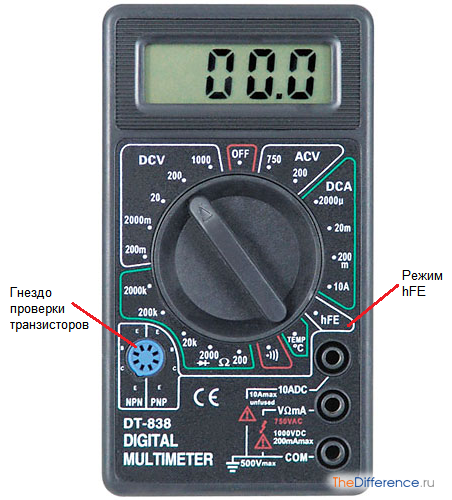

Для определения коэффициента h21 мультиметр обязан иметь особое гнездо – как на картинке.
Необходимо установить переключатель в режим «hFE» и воткнуть выводы транзистора в надлежащие разъемы (B – база, E – эмиттер, C – коллектор). На дисплее устройства появится значение коэффициента усиления по неизменному току.
Таким макаром, проверить исправность транзистора и найти его характеристики совершенно нетрудно, если знать механизм работы этого полупроводникового компонента и иметь обыденный цифровой мультиметр.
Как проверить транзистор мультиметром
Если под рукою нет документации на биполярный транзистор, то мультиметр позволяет найти некоторые характеристики и выводы транзистора. Потому разглядим, как проверить транзистор мультиметром.

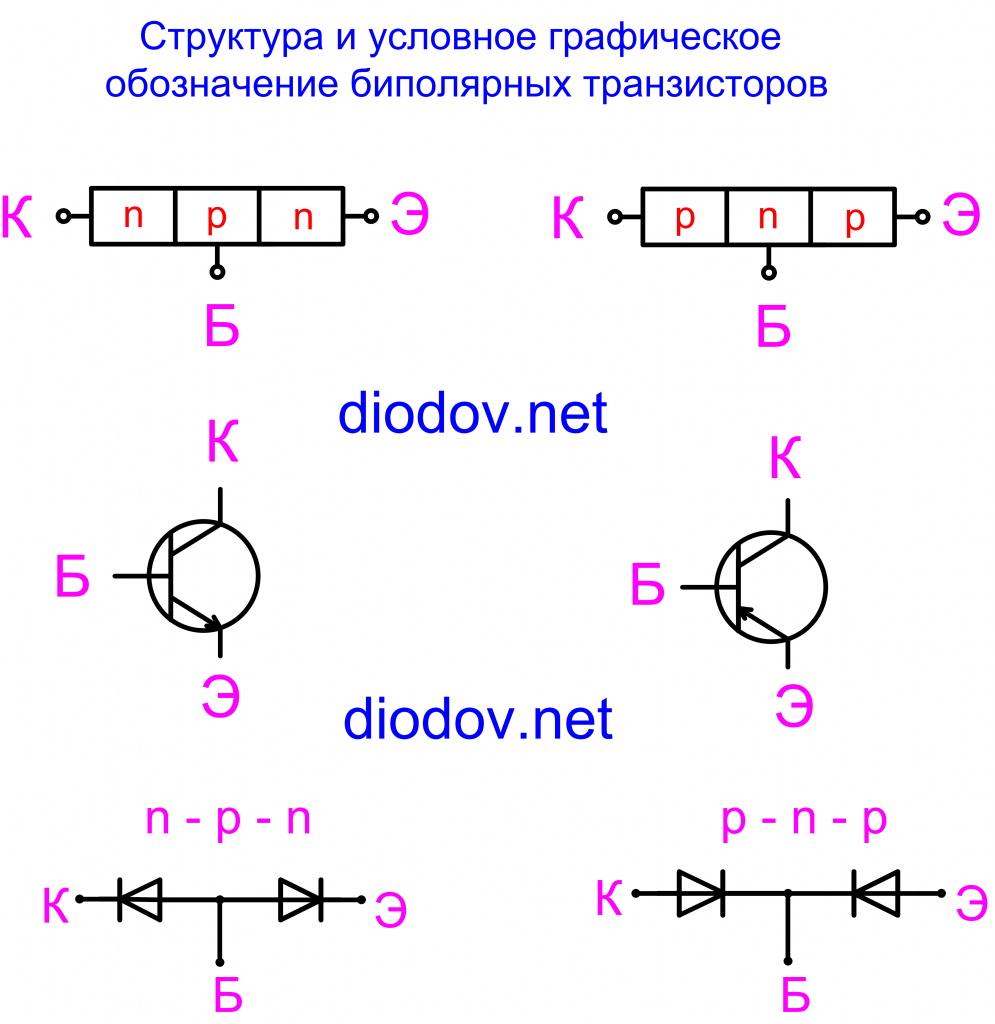

Принципно различают два вида биполярных транзисторов: n–p–n и p–n–p структуры. Механизм работы их аналогичен. Отличие заключается только в полярности подключения источника питания и других полярных радиодеталей: электролитических конденсаторов, диодов, светодиодов и т.п.

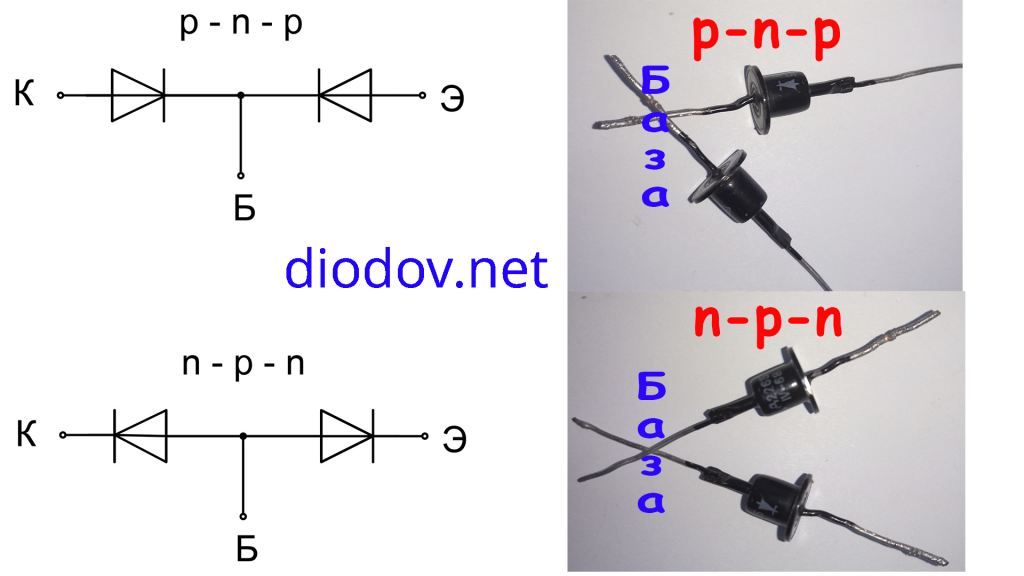

Упрощенно хоть какой биполярный транзистор можно представить в виде 2-ух последовательно и встречно соединенных диодов, потому рекомендую вначале ознакомиться с тем, как проверить диодик. Но следует осознавать, что если взять и соединить таким макаром два диодика, то транзистор не получится. Но в этом случае мы можем допустить такое упрощение.
Место соединения 2-ух условных диодов именуется базой. А два оставшихся вывода, соответственно будут эмиттер и коллектор. Сейчас разглядим, как проверить транзистор мультиметром и найти его выводы.

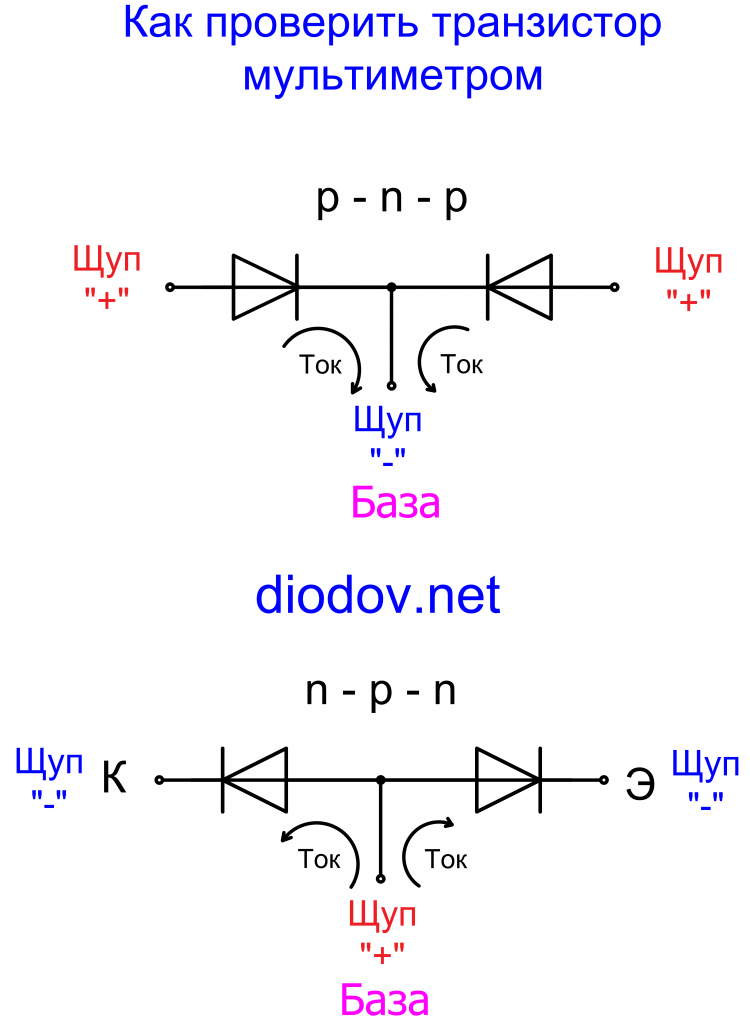

Проще всего найти базу. С нее и начнем. Если относительно 1-го вывода ток будет протекать в сторону других выводов, то это и есть база. Когда на базе находится положительный щуп, то означает, то биполярный транзистор имеет n–p–n структуру. В обратном случае – p–n–p структуру.

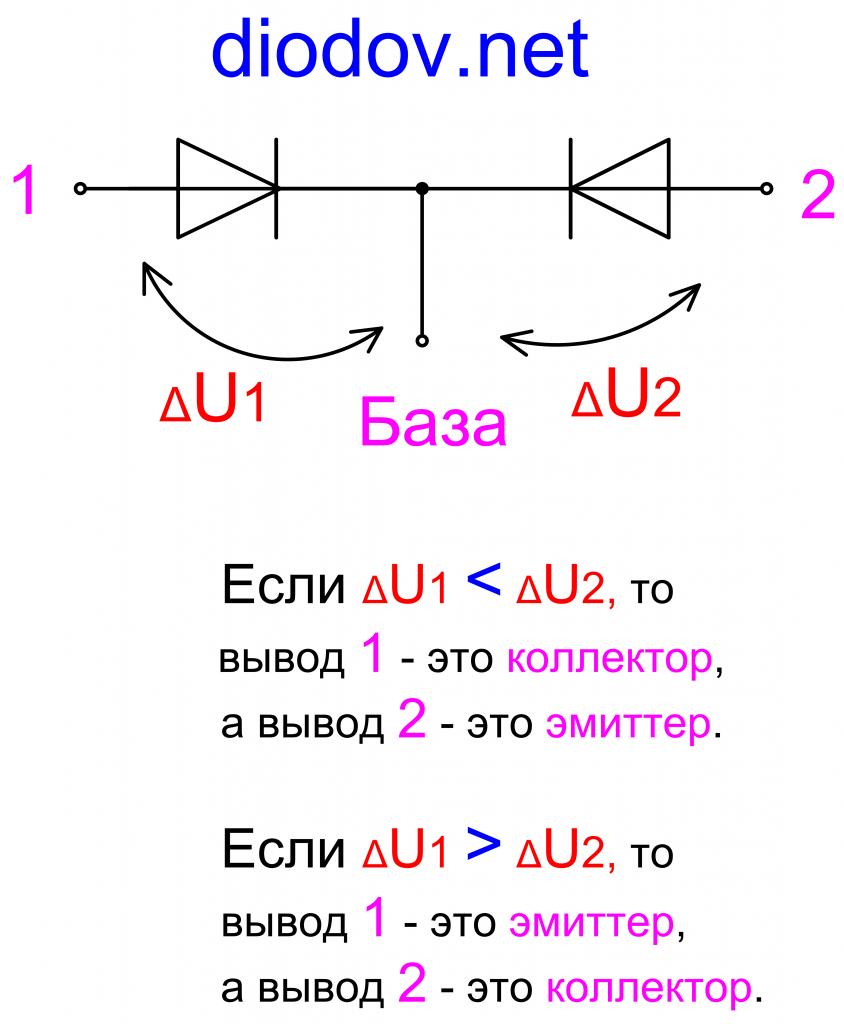

Когда база определена, осталось выяснить, какой из выводов является эмиттером, а какой коллектором. Для этого следует выполнить «прозвонку» выводов между базой и другими выводами и сопоставить показания 2-ух падений напряжений. Большее значение соответствует эмиттеру, а наименьшее – коллектору.
Как проверить транзистор мультиметром наверное

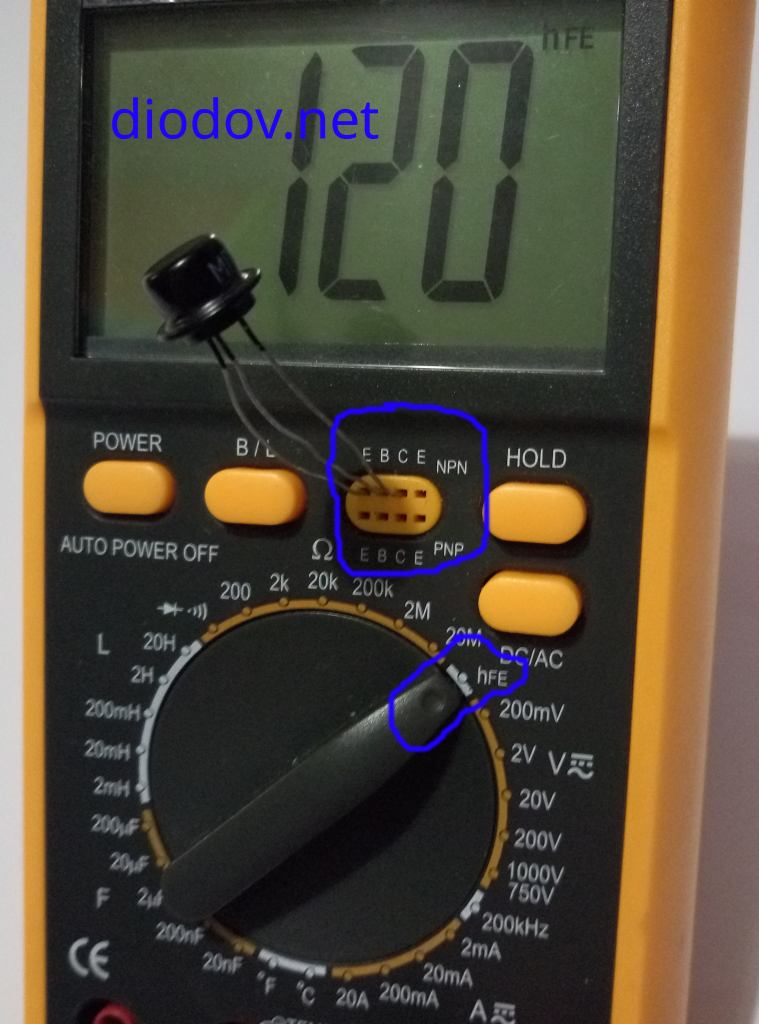

У современных биполярных транзисторов эта разница выражена не очень очевидно и бывает, что мультиметр указывает однообразные значения. Потому с целью конкретного определения выводов можно пользоваться функцией измерения коэффициента усиления биполярного транзистора по току. Для этого переключатель устанавливается на отметке hFE. Этому режиму соответствует особый режим на фронтальной части корпуса. Он имеет 8 отверстий: 4 для p–n–p структуры и 4 для n–p–n структуры. Отверстия для эмиттера дублируются, так как транзисторы могут иметь различное размещение выводов относительно корпуса. Потому таковой подход позволяет найти коэффициент усиления по току транзистора с хоть какой распиновкой.

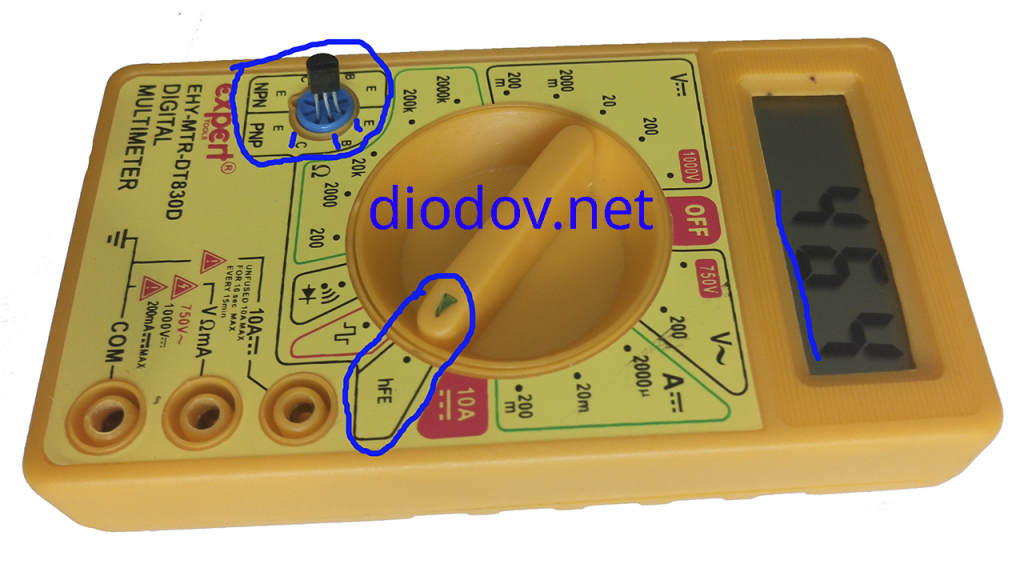

Структуру транзистора ранее мы уже научились определять «прозвонкой». С базой тоже заморочек нет. Осталось убедиться в корректности соответствия коллектора и эмиттера. Вставляем полупроводниковый устройство в нужные отверстия. Если на экране отображается число в среднем от 30 и выше, то коллектор с эмиттером определены правильно, а данное число указывает коэффициент усиления по току. В неприятном случае необходимо поменять местами два вывода.
Я надеюсь статья стала полезной и Вы отыскали ответ на вопрос, как проверить транзистор мультиметром. Более тщательно с работой мультиметра можно ознакомиться, перейдя по ссылке.
