Конденсатор – это устройство, способное копить электрический заряд. Вследствие неисправности он теряет это свойство и становится никчемным. В этой статье пойдет речь о том, как проверить конденсатор.
Конденсаторы делятся на электролитические, подключаемые в схему только спецефическим образом, и неполярные, порядок подключения выводов которых безразличен. Для начала разглядим, как проверить электролитический конденсатор на работоспособность.
Как проверить исправность электролитического конденсатора мультиметром

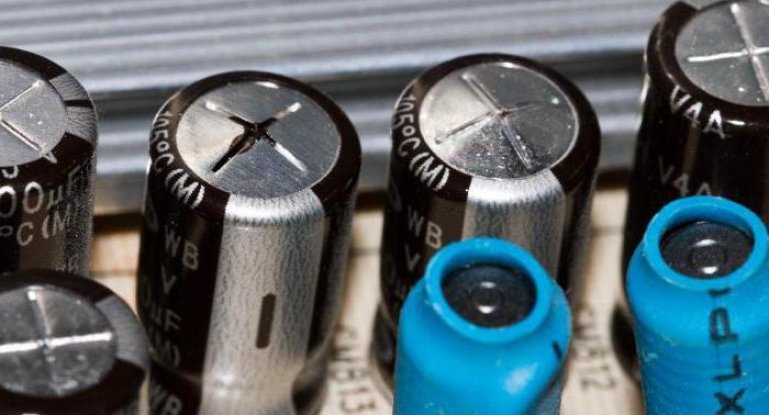

Поначалу необходимо провести наружный осмотр конденсатора. Повреждения электролитов часто приводят к повышению давления снутри их корпуса. В конечном итоге они взрываются. Сила взрыва невелика, но больший вред окружающему месту наносит разбрызгивание содержимого детали. Для исключения этого явления современные конденсаторы имеют в высшей части крестообразную насечку. При превышении давления корпус рвется по ее линиям и стравливает давление из корпуса, не давая ему достигнуть больших значений. Заключение о неисправности можно смело дать в случаях вспучивания корпуса либо его разрыва в месте насечки. В других случаях будет нужно проверить работоспособность конденсатора.
Таковой конденсатор нужно поменять
Принцип проверки заключается в следующем. Мультиметры и тестеры применяют для измерения сопротивления внутренний источник неизменного тока – батарейку. Для проверки исправности конденсатора устройство подключают к его выводам, соблюдая полярность. В 1-ый момент времени устройство будет демонстрировать сопротивление разряженного устройства, которое близко к нулю. Источник неизменного тока устройства начнет заряжать конденсатор, по мере зарядки сопротивление будет возрастать. Когда заряд завершится, устройство покажет нескончаемо огромное сопротивление, лежащее за пределом его измерения.
Перед тем, как проверить конденсатор мультиметром, его нужно разрядить, замкнув выводы между собой либо закоротив хоть каким железным предметом: отверткой, пинцетом, ножиком. Предел измерения мультиметра выставляется очень вероятным. Плюсовой вывод устройства, имеющий красный цвет и маркировку «Ω», соединяется с выводом радиодетали, обозначенным знаком «+». Минусовой вывод темного цвета, обозначенный на корпусе мультиметра «COM», подключается к другому выводу, и измерение начинается. При всем этом необходимо пристально смотреть за показаниями мультиметра, которые должны только возрастать, не изменяясь в наименьшую сторону.
Должен быть обеспечен надежный контакт между щупами мультиметра и выводами детали, процесс не рекомендуется прерывать. Также нельзя держаться за оба вывода руками: человеческое тело имеет сопротивление, которое будет шунтировать элемент, мешая ему заряжаться. В конце проверки устройство покажет не бесконечность, а сопротивление тела, и исправность изделия найти будет нереально.
Вероятные результаты проверки конденсатора мультиметром:
- показания устройства равны нулю и не растут, любо растут некординально. В данном случае у изделия наблюдается пробой (замыкание) обкладок между собой. Его подключение к схеме, где он работает, приведет к недлинному замыканию
- показания устройства растут, но не добиваются бесконечности, останавливаясь на определенном значении сопротивления. В данном случае между обкладками наблюдается ток утечки, а емкость изделия существенно понижается. Элемент будет работать, но неэффективно, выполняя свое функциональное предназначение не на сто процентов. Внедрение его в блоках питания приведет к недостаточной фильтрации выходного напряжения, на звуковых устройствах это сопровождается наличием фона 50 Гц в выходном сигнале. В других узлах это приводит к искажениям сигнала.
Рабочее напряжение мультиметра не превосходит 1,5 В, а в схемах, где работают конденсаторы оно намного больше. Если устройство указывает утечку, то при установке изделия на свое место при рабочем напряжении не исключен его полный пробой.
При проверке работоспособности электролитического изделия изменять полярность подключения мультиметра не имеет смысла.
Как проверить исправность обыденного конденсатора мультиметром
Перед тем, как проверить обыденный конденсатор на исправность, его также необходимо разрядить. Способ проверки работоспособности ничем не отличается от предшествующего, не считая того, что заряд произойдет резвее. Скорость заряда находится в зависимости от емкости изделия, при ее уменьшении время заряда тоже миниатюризируется. Электролитические элементы выпускаются с емкостью от 0,5 мкФ до 1000 мкФ и поболее, тогда как этот параметр у большинства неполярных не превосходит 1 мкФ.
После проверки исправности неполярного конденсатора необходимо разрядить его перед впаиванием назад в схему.
Аспекты работоспособности неполярных частей те же, что и у электролитических.
Как можно проверить конденсатор мультиметром, не выпаивая его
Конденсаторы, в особенности электролитические, имеют очень противное свойство: при прогреве паяльничком при пайке они время от времени восстанавливают свои характеристики. Потому вопрос, как инспектировать исправность конденсатора, не выпаивая его из схемы, становится время от времени очень животрепещущим. К огорчению, выполнить это без умственных ухищрений нереально, и универсального способа не существует. Вокруг изделия всегда есть элементы, шунтирующие его своим сопротивлением, и проверка завершится его измерением.
Потому мастера после впаивания испытанного конденсатора на место время от времени включают ремонтируемое устройство, следя за переменами в его работе. Если работоспособность его восстановилась либо что-то поменялось к наилучшему, только-только испытанную деталь подменяют на новейшую.
Уменьшить время на проверку частей можно, выпаивая только один из выводов. Но это не может посодействовать в проверке большинства электролитических конденсаторов, так как конструкция их корпуса не позволяет отпаять только один вывод.
Если проверяемая деталь подключена последовательно с каким-либо другим элементом, можно определять ее исправность прямо на плате, выпаяв этот элемент.
Если схема проверяемого устройства непростая, то конденсаторов в ней много. Выпаивать любой из них для проверки – трудоемкое занятие. К тому же после такового ремонта плата оказывается значительно перепаханной. В данном случае необходимо отыскать принципную схему устройства и проанализировать ее работу. Наличие на схеме контрольных точек с обозначенными в них напряжениями очень поможет делу. В том, как определять неисправность конденсаторов в данном случае, поможет измерение напряжений на них либо на сопряженных с ними узлах схемы. Если напряжение не соответствует ожидаемому, то подозрительный элемент выпаивается и проверяется одним из перечисленных выше методов.

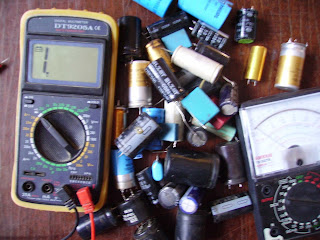

Как можно проверить конденсатор тестером
Тестер отличается от мультиметра наличием стрелочного измерительного механизма. Он имеет достоинство, позволяющее выполнить процесс диагностики нагляднее. При проверке тестером его стрелка плавненько выслеживает изменение сопротивления проверяемой детали, что дает возможность держать под контролем процесс заряда в подробностях. Будут зафиксированы конфигурации скорости заряда, рывки, связанные с краткосрочными пробоями обкладок, которые при использовании мультиметра нереально узреть.
Методика проверки конденсаторов тестером ничем не отличается от той, что применяется для мультиметра.
Как инспектировать емкость конденсатора
Не всегда исправность конденсаторов можно найти, заряжая его от стороннего источника и контролируя зарядный ток. При маленьких значениях емкости (наименее 0,5 мкФ) они заряжаются так стремительно, что за этим не сумеет уследить ни один устройство. В таких случаях необходимо найти, как емкость детали соответствует номинальной. Для этого применяются спец устройство для проверки конденсаторов: измеритель емкости либо LC-метр.

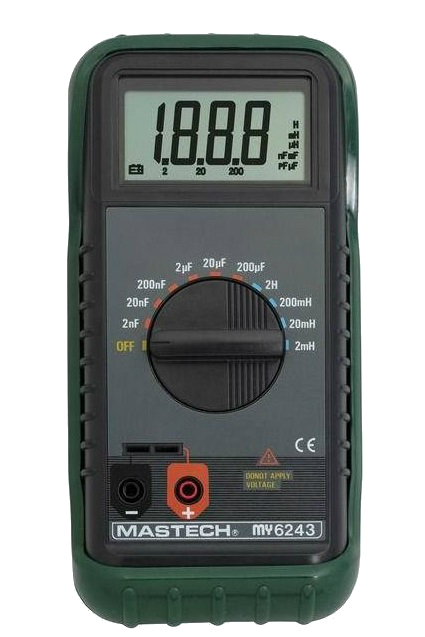

Одна из разновидностей электронных LC-метров
Проф приборы делают измерения с большой точностью, но они имеют огромные габаритные размеры, дороги и сложны в эксплуатации. Использование их оправдано только при проф деятельности, связанной не только лишь с ремонтом, но и наладкой сложных радиотехнических устройств, требующих четкой подгонки емкостей конденсаторов.
Для применения в бытовых критериях применяются малогабаритные цифровые измерители емкости, по габаритам не отличающиеся от обыденного мультиметра. Они имеют вточности такие же щупы для подключения измеряемого элемента, жидкокристаллический экран и переключатель пределов измерения. Для проверки конденсаторов поначалу выяснят его емкость по надписям на корпусе, выбирают соответственный предел измерения и подключают элемент к устройству. Некоторые модели в состоянии определять емкость деталей без выпаивания их из схемы.
Как понятно, у радиодеталей существует разброс характеристик, который регламентируется величиной допуска. Измеренное значение должно улечся в этот допуск. В данном случае конденсатор считается исправным.
Как инспектировать емкость конденсатора мультиметром
Некоторые модели мультиметров имеют встроенную функцию для измерения емкости. Проверяемый объект может подключаться как с помощью стандартных щупов, так и втыкаться в специально созданные для этого гнезда на корпусе устройства. Мультиметрами тоже можно воспользоваться, дабы определять исправность конденсаторов.

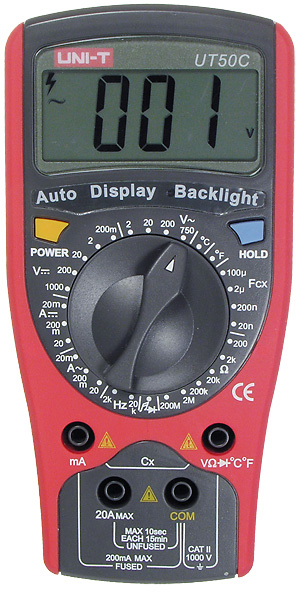

Цифровой мультиметр с функцией измерения емкости конденсаторов
Но, в отличие от узкоспециализированных устройств, пределы их ограничены: на верхнем емкость измеряется до 10-ов микрофарад, нижний – сотками пикофарад. Но время от времени и этого бывает довольно для проверки и ремонта большинства распространенных радиоэлектронных устройств.
2 thoughts on “ Как проверить работоспособность конденсатора с помощью мультиметра ”
06.03.2017 в 15:19
Проверяется конденсатор электролитический либо обыденный краткосрочным подключением щупов измерительного стрелочного устройства к его выводам. Делается это действие пару раз с ротацией щупов. По силе краткосрочного отличия стрелки устройства определяется величина ёмкости, а по точности возвращения к нулевой отметке — ток утечки. Вот и всё! Электронным мультиметром проверить конденсатор нереально! Кстати, стрелочным тоже установить неисправность удаётся далековато не всегда. Случается так, что конденсатор не работает из-за малого тока утечки, а при измерении устройством ведёт себя полностью корректно. Тут поможет только настоящая замена. В схеме, если не выпаивать, найти неисправность можно только измерением напряжения на выводах и сопоставлением измеренного напряжения с необычным значением, обозначенным в спецификации схемы. Если имеется отклонение в минус — означает конденсатор неисправен (имеет ток утечки).
25.09.2019 в 21:32
Мультиметр вообщем вещь неподменная, ну по очень мере в моей работе точно. Занимаюсь ремонтами авто, часто попадаются и карбюраторные модели, фактически на контактной системе зажигания (если препядствия конкретно с ним) часто виновником является конденсатор, стоит копейки, но перед подменой лучше убедиться что это конкретно он. Процесс занимает всего несколько минут, если знать как верно делать.
Как проверить конденсатор мультиметром аннотация
Время от времени появляется необходимость проверки электронных частей, в том числе и конденсаторов.
По различным причинам конденсаторы выходят из строя, это может быть внутреннее куцее замыкание, повышение тока утечки пробой конденсатора в следствие превышения очень допустимого напряжения либо же обыденное уменьшение емкости — причина которая с течением времени познает практически все электролитические конденсаторы.
Способы проверки конденсатора, мы разглядим, достаточно обыкновенные, тут главное умение воспользоваться тестером либо мультиметром и верно использовать данную аннотацию.
Для начала следует знать что все конденсаторы делятся на полярные и неполярные. К полярным относятся электролитические конденсаторы, к неполярным все другие.
Полярные конденсаторы в схеме должны стоять таким макаром чтобы на обозначенном минусовом выводе был минус питания, а на плюсовом контакте плюс, только так ы не по другому.
Если нарушить полярность то минимум что будет это конденсатор выйдет из строя, но при достаточном напряжение он вздуется и взорвется, для того чтобы при аварийной ситуации конденсатор не разрывало на осколки, в привезенных из других стран конденсаторах, в высшей части корпус изготовлен с узкого материала и нанесены особые разделительные прорези, при взрыве таковой конденсатор просто выстреливает ввысь и не задевает при всем этом элементы вокруг себя.
Проверка конденсаторов
Перед проверкой конденсатор нужно непременно разрядить хоть каким железным предметом закоротив его выводы, и так перед каждой проверкой.
Если проверяемый конденсатор находится на плате, нужно хотя бы один его вывод высвободить от схемы и приступить тогда уже к замерам. Но так как большая часть современных конденсаторов имеют довольно низкую посадку — лучше конденсатор выпаять стопроцентно.
Проверка конденсатора мультиметром
При помощи мультиметра можно проверить фактически хоть какой конденсатор по емкости больше 0.25 микрофарад.
Полярность конденсатора обозначена на корпусе в виде поздовжной полосы с знаками минус — это минусовой вывод конденсатора.

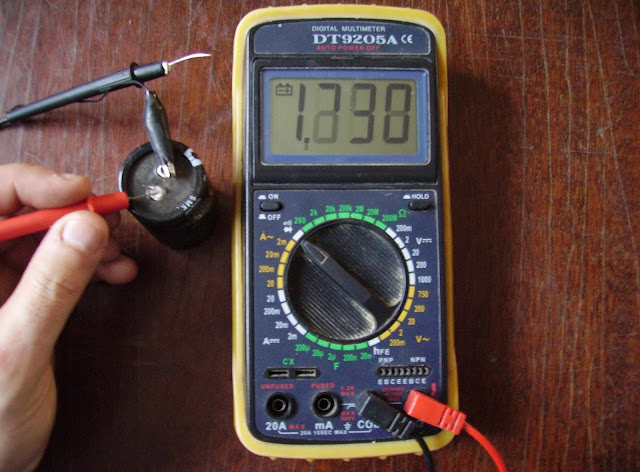

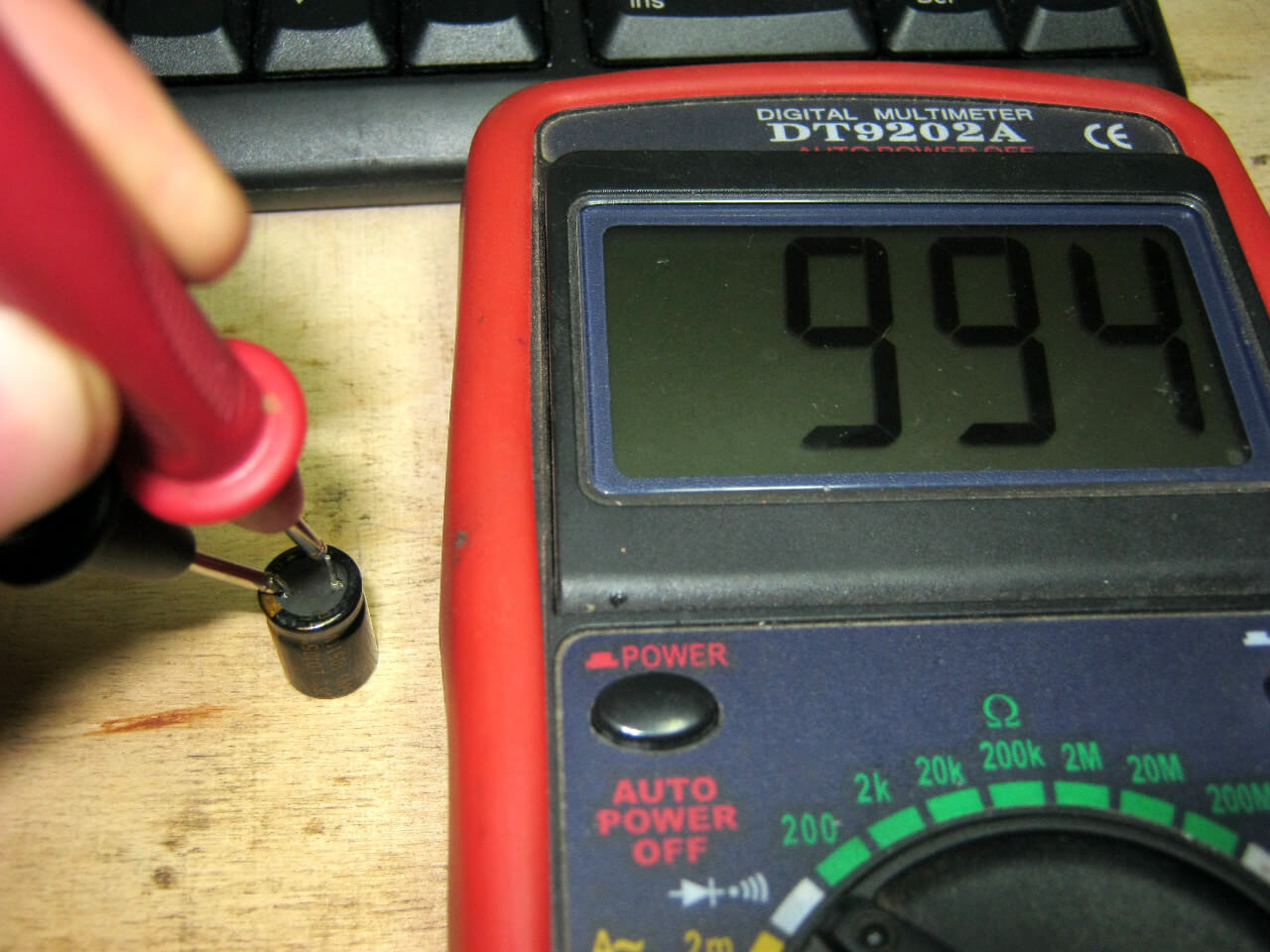

И так выставляем тестер в режим либо прозвонки либо сопротивления. Мультиметр в таком режиме будет иметь на собственных щупах неизменное напряжение.
Касаемся щупами контактов конденсатора и лицезреем как показатель сопротивления плавненько вырастает — конденсатор заряжается.
Скорость заряда будет впрямую зависеть от емкости конденсатора. Через определенный промежуток времени конденсатор зарядится и на экране мультиметра будет значение "1" либо по другому говоря "бесконечность" это уже гласит о том что конденсатор не пробит и не замкнут.
Но если при касание щупами контактов конденсатора мы сходу смотрим значение "1" то это гласит об внутреннем обрыве — конденсатор не исправен.
Бывает и другое, значение "000" либо близкое очень маленькое значение которое не изменяется (при зарядке) время от времени мультиметр пищит, это гласит о пробое либо маленьком замыкание пластинок снутри конденсатора.
Неполярные конденсаторы проверяются достаточно легко, тестер выставляем в режим измерения сопротивления (мегаОмы), касаясь щупами контактов конденсатора — сопротивление должно быть не меньше 2 МегОм. Если наблюдается меньше то конденсатор неисправен, но удостоверьтесь что вы в момент замера не касались пальцами щупов.

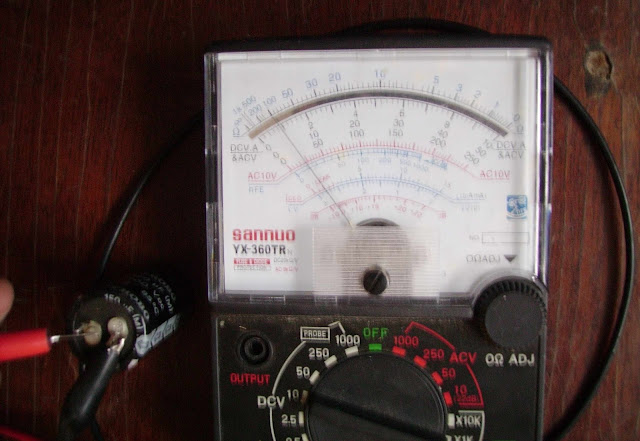

Проверка конденсаторов стрелочным тестером
Проверяя стрелочным устройством. Сущность проверки та же что и мультиметром, но тут можно уже более наглядно следить процесс зарядки конденсатора поэтому как мы лицезреем отличия стрелки а не мигающие числа на экране.
Исправный конденсатор при контакте с щупами, не забываем разряжать, должен поначалу отклонить стрелку а потом медлительно и плавненько возвращать стрелку вспять, скорость возврата стрелки будет зависеть от емкости конденсатора.
Если стрелка не отклоняется либо же отклонившись не ворачивается это гласит о очевидной неисправности конденсатора.
Но если емкость конденсатора очень мала, "зарядки" можно и не увидеть — фактически сразу стрелка уйдет в бесконечность, другими словами не двинется с места. Для конденсатора же более 500 микрофарад — такая картина фактически сразу будет гласить о внутреннем обрыве.
Неплохим методом будет проверка заранее исправного конденсатора (для наглядности) и сопоставление с испытуемым. Таковой метод даст возможность более уверено ответить на вопрос — рабочий ли конденсатор?
Проверка переменным напряжением
Так как нереально следить настолько резвый процесс заряда для проверки конденсаторов малой емкости есть особый метод который с точностью обусловит нет ли обрыва в нем.
Собирается маленькая схемка состоящая с последовательно соединенных конденсатора, амперметра переменного тока и токоограничительного резистора.
Соединенную цепь подключают к источнику переменного напряжения, с напряжением не больше 20% от наибольшего напряжения конденсатора.
Если стрелка амперметра не отклоняется это гласит об внутреннем обрыве конденсатора
Проверяем емкость конденсатора
Для проверки емкости нам необходимо удостоверится что настоящая емкость конденсатора соответствует обозначенной на его корпусе.
Все электролитические конденсаторы с течением времени (в процессе работы) "подсыхают" и теряют свою емкость, это естественный процесс и для каждой определенной схемы есть свои припуски и отличия.

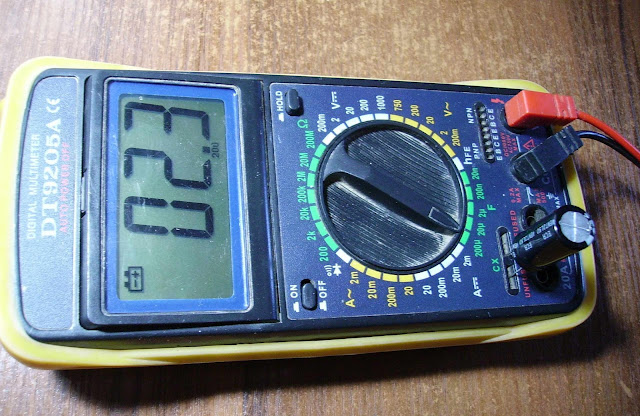

Инспектируют емкость мультиметром в режиме "Cx" выбирают примерную емкость с наибольшим пределом.
Конденсатор разряжают об железный предмет, к примеру пинцет и вставляют в гнездо проверки конденсаторов.
Для более четких показаний нужно смотреть за тем чтобы в мультиметре стояла новенькая и не розряженая "крона".

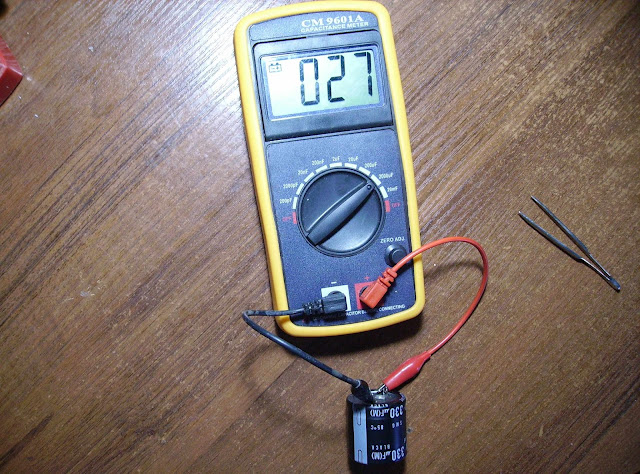

Используют и особые приборы снаружи идентичные с мультиметром, которые специализированы непосредственно для проверки конденсаторов и имеют довольно широкий спектр измерений емкости, от единиц пикофарад до 10-ов тыщ микрофарад, не каждый проф мультиметр может повытрепываться и половиной того спектра емкостей.
Но если у вас под рукою нет ни мультиметра ни "микрофарадметра" можно довольно примерно замерить емкость стрелочным омметром.
Как писалось выше, конденсатор заряжают прикасаясь щупами к его контактам — "засекаем" время отличия стрелки вспять и сравниваем время с заранее исправным (новым) конденсатором, если время сильно не отличается то емкость в границах нормы и конденсатор исправен.
Таким же методом можно найти ток утечки конденсатора. Для этого конденсатор щупами заряжают до отличия стрелки вспять.
С интервалом несколько секунд (находится в зависимости от емкости) щупы прикладывают опять, если стрелка опять делает таковой же весь путь то это гласит о завышенном токе утечки и уже частичном неисправности конденсатора. В исправного же конденсатора в течение несколько секунд, чем больше емкость тем больше времени, должен сохранятся "заряд" и стрелка уже не должна демонстрировать настолько низкое сопротивление сначала как при первой зарядке.
"Зарядка напряжением".
Таковой метод проверки аналогичной ситуации подходит для более высоковольтных конденсаторов так как на малом напряжение (от тестера) может быть не понятна вся ситуация.
И так сущность метода состоит в том что конденсатор заряжают от источника неизменного напряжения, для этого напряжение выбирают малость меньше наибольшего и заряжают контакты конденсатора, обычно хватит 1-2 секунды. После этого "зарядку" отсоединяют и мультиметром определяют напряжение на контактах конденсатора, оно должно быть фактически таким же что и использовалось при зарядке, если это ни так и оно сильно занижено то у конденсатора большой ток утечки и он неисправен.
Мултиметром наблюдают напряжение в течение некоторого времени, конденсатор будит плавненько терять напряжение, скорость будит зависеть от емкости и ESR (внутреннего сопротивления).
Как проверить конденсатор без устройств?
В некоторых ситуациях при отсутствие омметра либо вольтметра, исправность электролитического конденсатора можно проверить только только при наличие источника подходяще допустимого напряжения. Конденсатор в течение 1-2 секунд заряжают, а потом необходимо замкнуть его контакты железной отверткой.
У исправного конденсатора должна появится колоритная искра. Если же она мерклая либо же чуть приметная то это гласит о том что конденсатор неисправен и плохо держит заряд.
Проверка либо прозвонка конденсатора тестером
Конденсаторы относятся к категории электронных компонент, более нередко выходящих из строя. Потому при ремонте аппаратуры прежде всего тестируются конкретно эти элементы. Перед выполнением процедуры нужно ознакомиться, как проверить конденсатор мультиметром и какие типы этой детали встречаются в большинстве случаев.
Открыть полное содержание
Виды конденсаторов
- Электролитические. Это полярные элементы с «плюсом» и «минусом». Паять их необходимо только спецефическим образом — плюсовый контакт конденсатора к плюсу схемы, минусовый контакт — к минусу.
- Неполярные — это все другие конденсаторы (глиняние, танталовые, SMD-конденсаторы). Они устанавливаются на поверхность платы, что соответствует современным технологиям.
О том, как проверить конденсаторы на плате, не выпаивая их, рассказывается на видео от канала Радиолюбитель TV.
Что пригодится
В процессе выполнения измерения нужен мультиметр. Лучше, дабы он определял емкость.
Не считая этого, пригодится:
- адаптер на 9 Вольт;
- отвертка;
- пинцет;
- если конденсатор в плате, то пригодится паяльничек с припоем и флюсом.
Измерение сопротивления
Проверить на 100% элемент, не выпаивая из платы, не получится. Это следует держать в голове, тестируя деталь на материнской плате компьютера. Правильной проверке будут мешать другие детали. Единственное, что можно выполнить – убедиться в отсутствии пробоя. Для этого прикоснитесь щупами к выводам конденсатора и определите сопротивление.
Измерение сопротивления будет отличаться зависимо от вида конденсатора.
Электрический конденсатор
Для того дабы прозвонить электролитический конденсатор мультиметром, следует выполнить деяния:
- Разрядите деталь, замкнув оба полюса пинцетом либо отверткой.
- Поставьте мультиметр (шкалу омметра) на наибольший предел измерений и подсоедините к конденсатору, соблюдая полярность. Стрелка устройства должна отклониться на определенное значение, а потом «уйти» на бесконечность.
Глиняний конденсатор
Для проверки глиняного конденсатора выставьте больший предел измерений. Мультиметр покажет значение более 2 МоМ. Если оно меньше, устройство неисправен.
Танталовый конденсатор
Дабы убедиться в исправности танталового элемента, подсоедините щуп к контактам конденсатора, предел поставьте наибольший. Определять необходимо в омах. Если прозвонка покажет «0», означает, компонент пробит и его необходимо поменять.
SMD-конденсаторы
SMD-элементы проверяются по аналогии с глиняними деталями.
Измерение емкости мультиметром
Тут также неплохую помощь окажет мультиметр, способный определять значение емкости конденсатора.
Для измерения следует выполнить:
- Переключите устройство в режим измерения.
- Установите соответственный предел и присоедините щупы к контактам. Показания устройства должны соответствовать надписи на корпусе элемента.
Измерение напряжения
Дабы проверить конденсатор мультиметром, используя неизменное напряжение, необходимо:
- Взять адаптер и, соблюдая полярность, подключить его к выводам детали (ее необходимо отпаять от платы). Через несколько секунд она зарядится.
- Потом подсоедините щупы тестера к детали и определите напряжение. В 1-ый момент оно должно соответствовать тому, что обозначено на адаптере.
Как проверить без устройств
Осмотрите конденсатор, наличие следующих признаков свидетельствует о пробое элемента:
- темные пятна;
- вздутие и разрывы оболочки;
- протечка электролита.

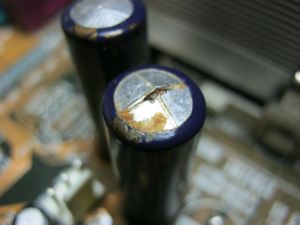

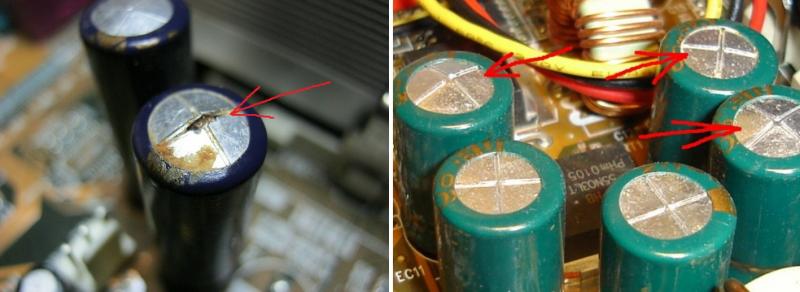

Вздувшиеся электролитические конденсаторы
Есть и другой метод проверки работоспособности, для реализации которого пригодится источник тока, также провода и низковольтная лампочка. Зарядите конденсатор и подключите к его выводам лампочку. Она должна пылать в течение нескольких секунд, а потом погаснуть. Это гласит об исправности элемента.
Фотогалерея
Проверка электролитического конденсатора Установка предела измерений емкости Проверка неполярного конденсатора
Видео «Проверка конденсатора мультиметром»
На видео от юзера Влад ЧЩ можно выяснить о том, как проверить конденсатор мультиметром.
