Как проштробить стенку под проводку своими руками

Ремонт содержит в себе комплекс работ, в число которых часто заходит прокладывание новейшей проводки, либо замена старенькой. Например, нужна установка новых розеток, которые облегчат внедрение бытовых устройств. Либо подключение дополнительного осветительного оборудования, к примеру, при перепланировке квартиры. Для эстетичного вида и безопасности кабели лучше упрятать в стенку, а для этого будет нужно штробление под проводку. Для воплощения задумки можно обратиться к проф строителям, но их услуги стоят дорого, потому функцию можно провести без помощи других. Приобретите требующееся оборудование и инструменты, воспользуйтесь нашими советами и верно сделайте все этапы, как штробить стенки под проводку.

Главные тезисы штробирования

Перед штробированием составляется план разводки, в каком будут размечены места расположения выходов и подключения проводки на стенке. В их число входят выключатели, розетки, выводы под осветительные приборы и др. Также стоит учесть материал, из которого сделана стенка, так как для различных видов предусмотрены различные способы сотворения штроб под проводку.

Правила по рассредотачиванию кабелей прописаны в нормативных документах СНиП 3.05.06-85. Вот их главные тезисы.

1. При разметке штробления учитывайте главные конструктивы строения, так как провода прокладываются параллельно им – по горизонтали и вертикали. Работа под наклоном позволяется исключительно в неровных стенках типа мансарда.
2. Дабы проштробить стенку под проводку по горизонтали, отступайте от плит перекрытия 15 см.
3. При разработке борозды по вертикали расстояние до просветов (дверей либо окон) должно составлять 10 см (лучше больше), а до газовых трубопроводов – от 40.
4. Длина борозды не делается более 3 м.
5. Наибольшее значение ширины и глубины — 2,5 см.
6. Воспрещается штробление несущих стенок в горизонтальном направлении. В панельных домах такими числятся все поверхности, не считая маленьких перегородок. Но для различных регионов правила перепланировки могут отличаться, потому до работы советуем с ними ознакомиться. Общие тезисы одинаковы только для типовых высотных жилых построек всех видов.
7. При разработке штробы под проводку опасайтесь огромного количества поворотов от распределительной коробки до точек подключения. Довольно 1-го угла при переходе из горизонтального положения в вертикальное (не считая углов в соединениях стенок). Длину проводов оставляйте очень недлинной. Воспрещается их скрещение.

При планировке разводки учитываются все эти правила. После окончания подготовительного шага приступайте к штроблению стенок (из бетона либо другого материала).

Принципиально! Для дерева почти всегда применяется открытая проводка.

Методы штробления: выбор инструмента

При прокладывании проводки применяются различные способы работы, выбор которых находится в зависимости от вида используемого инструмента для штробления стенок. Существует четыре варианта.

1. Зубило и молоток. Самый доступный выбор, который характеризуется дешевизной, но в то же время обладает вблизи недочетов:
   • продолжительность работы;
   • неудобство ее выполнения;
   • кривизна готовой борозды.

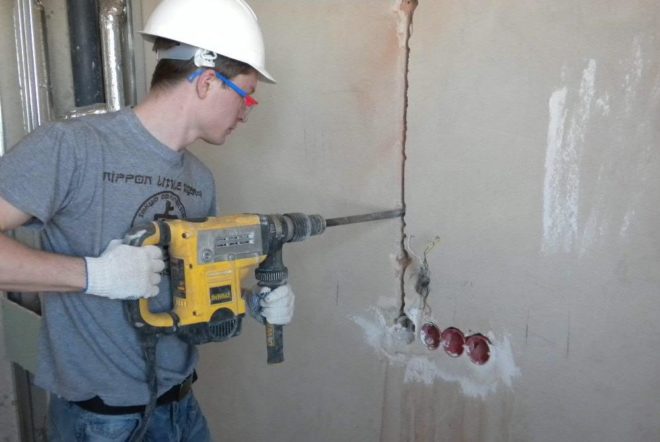

2. Штробление перфоратором пользуется большей популярностью, так как процесс движется стремительно и не оставляет после себя много строительного мусора. Углубление также не обладает ровненькой и прекрасной формой.
3. При разработке штробы болгаркой вырабатывается огромное количество пыли, но есть принципиальное преимущество – она выходит ровненькой. Дабы убрать грязюка, воспользуйтесь фабричным пылесосом, но при самом процессе это может мешать работе.
4. Также сотворен спец инструмент для штробления – штроборез. Благодаря ему борозда выходит ровненькой, не считая того, можно задать определенные характеристики глубины и ширины. Но этот способ считается более дорогостоящим, что понижает эффективность использования в бытовых критериях.

Поочередность действий фактически однообразная при выборе любого из методов. Кроме обозначенного инструмента, в каждом случае для разметки площади будет нужно рулетка, лазерный уровень и карандаш.

Подготовительный шаг

До того как штробить стенку под проводку, необходимо найти, есть ли на предполагаемом маршруте уже установленные сокрытые кабели. Это делается при помощи специального устройства. Так вы обезопасите себя от контакта с напряжением 220 V. Старенькые провода могут и не быть под напряжением, но это необходимо проверить.

Перед тем, как штробить газобетон под проводку, нужно с поверхности удалить обои и другие декоративные материалы, которые помешают прокладыванию ровненькой борозды. Прежде всего, они навредят инструменту, забившись в устройство, что чревато появлением аварийной ситуации.

Далее делается разметка поверхности. Полосы прокладываются от распределительной коробки до точек расположения розеток, выключателей либо вывода кабелей под осветительные приборы.

Совет! Штробление без пыли не существует, потому закройте дверные просветы мокроватым покрывалом либо пленкой, дабы препятствовать ее распространению по жилому помещению. Также полиэтиленом закройте находящуюся в комнате мебель и другие предметы интерьера, либо переместите их на время проведения работы.

Аннотация по штроблению: правильное внедрение инструмента

Зависимо от выбора инструмента, этапы работы мало отличаются. Тут прилагается подробная аннотация по созданию штроб для каждого вида раздельно.

Зубило и молоток

Работа делится на несколько шагов.

1. Зубилом наметьте углубления по бокам будущей борозды. Их размер должен занимать 1—2 ширины его острия.
2. Поставьте инструмент поперек выемки и вышибите верхний слой стенки в глубину.
3. Продолжайте процесс, двигаясь по за ранее сделанной разметке.
4. Дальше сделайте борозду глубиной 2,5 см по всей длине. Если комфортно, сделайте это сходу, при снятии верхнего слоя.

Внимание! Эти инструменты не применяются для штробления бетона либо кирпичей.

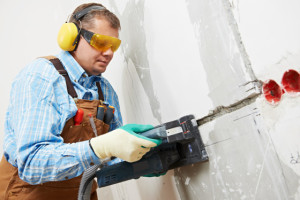

Использование перфоратора

Если штроба создается при помощи перфоратора, то для этого используются две насадки – с маленьким и широким буром, и лопатка.

1. Проложите углубления размером 2,5 см по длине разметки, оставляя между ними промежуток 1—1,5 мм.
2. Далее возьмите лопатку и выровняйте глубину. Нельзя ставить инструмент поперек борозды, так как образуются выпуклости, либо и совсем отколется большой кусочек верхнего покрытия либо стенки – другими словами должен ставиться режим «без сверления».

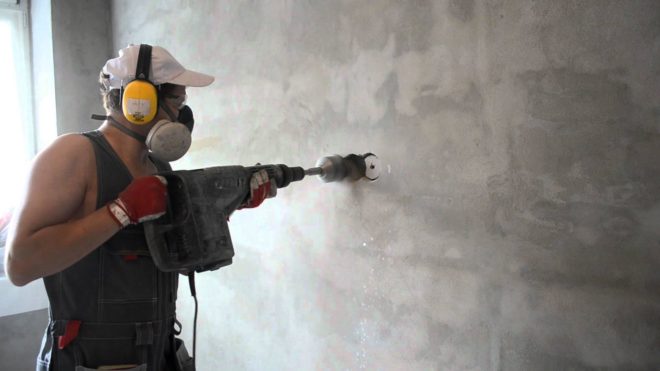

Совет! Дабы сделать отверстия под розетки, выключатели и пр., используйте насадку типа «коронка».

Благодаря использованию перфоратора штробление отличается быстротой и чистотой, но углубление не будет совершенно ровненьким, хотя пропорции ширины и глубины будут сохранены.

Болгарка

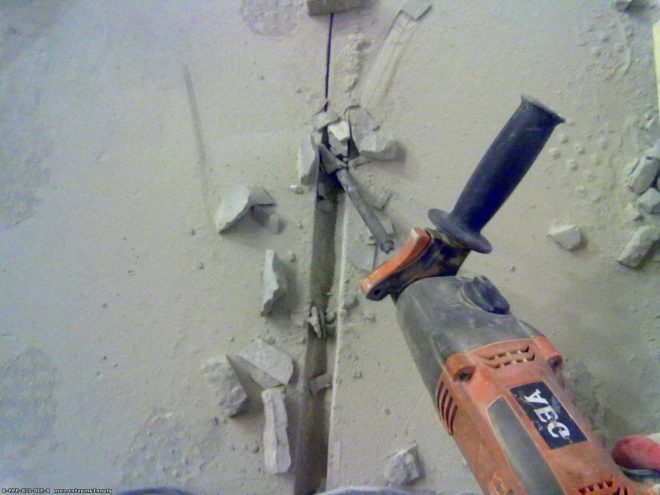

Дабы выполнить штробление бетонных стенок болгаркой, необходимо на нее установить алмазный диск. Он подходит для всех жестких материалов наподобие кирпича, не говоря уже об обыкновенной штукатурке.

1. Вдоль разметки сделайте два параллельных надреза так, дабы промежуток приравнивался ширине штробы в готовом виде.
2. Возьмите перфоратор (либо зубило) и удалите избытки материала между надпилами так, дабы образовалась требуемая глубина.

Штробление при помощи болгарки фактически идентично вышеперечисленным способам, только с внедрением данного инструмента углубления смотрятся существенно ровнее. Потому таковой метод подойдет для каждого, кто вожделеет минимизировать повреждения наружной отделки (штукатурки и пр.).

Совет! Так как в процессе работы появляется много пыли, заручитесь помощью пылесоса и второго человека, который сумеет задерживать устройство очень близко к источнику строительного мусора. Это осуществляется непременно, так как пыль вредит и жителям, и самому инструменту, который в текущее время считается недешевым.

Штроборез

Проштробить стенки под проводку штроборезом удобнее всего, так как его можно именовать логичной модификацией способа с болгаркой. На устройстве сходу установлено два алмазных круга, расстояние между которыми регулируется на свое усмотрение. Каждый круг закрыт кожухом, созданным для перекрытия места контакта с поверхностью стенки. Положения кожуха также регулируются, дабы без помощи других выбирать желаемую глубину прорезки.

Будьте готовы к тому, что раз два лезвия работают сразу, то и строительного мусора получится в два раза больше. Фактически любая модель снабжена отводом, к которому устанавливается поглощающая труба от пылесоса, что позволяется выполнить штробление без пыли. Готовые углубления смотрятся ровненькими, а избытки материала в промежутке тоже выбираются перфоратором либо другим инвентарем. Штроборез подходит для всех материалов, даже газобетона. Устройство имеет ряд преимуществ и только один недочет – высшую цена. Как вариант, его можно взять напрокат в магазине стройматериалов и инструментов, так как обычно такая процедура осуществляется единожды и не нуждается в неотклонимом приобретении спецтехники.

Оканчивающий шаг

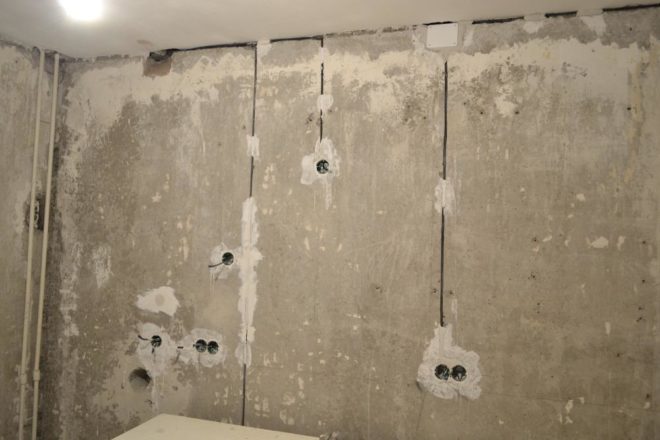

После изготовленной штробы поверхность очищают от пыли, используя пылесос и веник. Далее следует шаг грунтования. После правильного прокладывания провода и его фиксации в стенке штробы необходимо заделать. Для этого применяется:

• гипс;
• штукатурка;
• шпаклевка, подходящая для нанесения требуемого слоя.

Полезные советы

Дабы стремительно проштробить стенку под потолком, применяйте устойчивые подставки. Это может быть стремянка, но на ней трудно делать сильный упор.

Откройте окна, дабы свежайший воздух проникал в помещение, независимо от количества вырабатываемой пыли. Дополнительно обезопасить себя посодействуют защитные очки и респираторная маска.

После того, как вы проштробили стенку под проводку, и еще не выполнили работы по отделке, наметьте карандашом расстояния от углов стенок и потолка до канавок. Сделайте фотографию, которая в дальнейшем даст подсказку место закладки кабелей. Это понадобится, к примеру, по мере надобности вбить в стенку гвоздь, который не должен попасть в проложенные провода.

Как штробить стенки под проводку: разработка для непрофессионала

Практически никакой ремонт не обходится без прокладки новейшей проводки в квартире либо замены старенькой. Также нередко возникает необходимость добавить одну либо несколько розеток для того, дабы облегчить подключение домашней техники либо аппаратуры и убрать тем потребность в использовании проводов с разветвителями. Провода идеальнее всего при всем этом упрятать в стенке, и для этого можно произвести штробление стенок под проводку своими руками, не обращаясь за недешевой помощью строй бригад и электриков частников. Главное учитывать все аспекты по организации проводки, и верно произвести штробление.

Правила и ограничения при штроблении

Не стоит сходу хвататься за зубило и молоток. Следует сначала изобразить на бумаге план разводки и обмыслить размещение всех точек подключения и выходов проводки, таких как розетки, выключатели и выводы под освещение. Также следует учитывать материал стенок и методы их штробления. Главные правила, согласно которым делается рассредотачивание проводов в стенках, описаны в нормативных документах СНиП 3.05.06-85. Не стоит третировать ими, лучше один раз не полениться и ознакомиться, дабы знать, как верно штробить стенки под проводку. Основными моментами являются следующие пункты:

1. Штробление под проводку должно проводиться параллельно главным конструктивам строения, другими словами только вертикально либо горизонтально. Допускается наклон штробы исключительно в случае прокладки параллельно наклонным стенкам, к примеру, на мансарде.
2. Проводить горизонтальное штробление следует на расстоянии менее 150 мм от плит перекрытия.
3. Вертикальная штроба (борозда) должна отстоять от дверных, оконных просветов и углов более 100 мм, а от газовых труб – более 400 мм.
4. Ширина и глубина штробы не должны превосходить 25 мм. Длина одной штробы не должна превосходить 3-х метров.
5. Лучше свести к минимуму повороты штробы на пути от распределительной коробки до выключателя либо розетки. Идеальнее всего, если ограничиваться одним углом перехода от горизонтали к вертикали без учета поворотов в горизонтальной плоскости в соединениях стенок.
6. Нельзя делать горизонтальные борозды в несущих конструкциях. Это касается всех стенок панельного дома, ведь там они все несущие, кроме маленьких перегородок.

Согласно этим правилам делается планировка разводки. После чего можно создавать конкретно штробление стенок.
[help]“Можно ли штробить несущие стенки?” Штробление стенок регламентируется правилами перепланировки, которые для каждого региона могут немного различаться. Но по принятым нормам, подобные деяния недопустимы во всех видах типовых высотных домов.[/help]

Инструменты и методы штробления

Есть несколько методов штробления, различающиеся зависимо от используемого инструмента:

• молотком и зубилом. Длительно, неловко, штроба неровная. Зато недорого;
• перфоратором либо ударной дрелью. Довольно чисто и стремительно. Штроба не очень ровненькая;
• болгаркой. Штроба выходит ровненькой, но делается неограниченное количество пыли, которую трудно поймать даже с помощью промышленного пылесоса;
• штроборезом. Используя спец инструмент, можно получить совершенно ровненькую штробу с данной глубиной и шириной. Но все портит стоимость самого инструмента.

При любом варианте порядок действий приблизительно одинаков.

Подготовка и разметка поверхности

Прежде всего нужно проверить наличие сокрытой проводки по предполагаемому маршруту штробы. Для этого используйте особый устройство, который укажет на имеющуюся проводку. Принципиально обезопасить себя от случаев, когда при штроблении попадутся провода под напряжением.

На поверхность стенки наносится разметка по маршруту борозд от распределительной коробки и до места установки розетки, выключателя либо вывода проводов под освещение.

Конкретно перед проведением работ по штроблению стенок занавесьте дверные просветы влажной тканью, дабы не допустить распространение пыли по квартире либо плотно заделайте строительной пленкой.

Процесс штробления разными инструментами

Молоток и зубило

Весь процесс разбивается на маленькие сегменты. Сначала зубилом намечаются углубления по бокам штробы на одну либо две ширины его острия. После чего, поставив его поперек борозды, выбивается часть стенки в глубину. Дальше можно продолжить снимать верхний слой по намеченной полосы и в конце приступить уже к углублению на 25 мм по всей длине. Также можно после каждого снятия верхнего слоя углублять штробу сходу. При помощи этих инструментов фактически нереально выполнить штробу, если стенка бетонная.

Перфоратор

Применяются при этом две насадки с широким и маленьким буром и лопатка. Сначала по всей длине полосы, которой намечено размещение борозды, проделываются отверстия глубиной 25 мм на расстоянии приблизительно 10-15 мм друг от друга. После чего лопаткой осуществляется устройство штробы. Главное при всем этом не ставить лопатку поперек полосы штробы, дабы не отколоть излишний кусочек стенки либо штукатурки. В итоге получится штроба нужной глубины и ширины, но внешний облик будет не очень симпатичным. Штробление перфоратором самый резвый и незапятнанный процесс.

Болгарка, угловая шлифмашинка

При использовании болгарки, следует приобрести алмазный диск, только так можно будет нормально и без заморочек проштробить бетон либо кирпич, ну и в случае со штукатуркой процесс будет идти просто. Сначала проделывается два параллельных надпила вдоль всей намеченной полосы с расстоянием между ними равным нужной ширине штробы. Дальше можно при помощи перфоратора либо зубила избрать весь материал между надрезами до нужной глубины. Фактически потому весь процесс фактически схож предшествующим методам кроме того, что в итоге штроба выходит существенно ровнее. Это очень принципиально, в особенности если нужно минимизировать повреждение штукатурки либо отделки стенок.

Во время работы болгаркой будет выполняться очень огромное количество пыли, и очень скоро вся комната будет ею заполнена. Для решения этой препядствия можно применять пылесос, лучше промышленный. Будет нужно 2-ой человек в качестве ассистента, который будет задерживать поглощающую трубу ближе к месту среза.

Штроборез

По существу штроборез является логичной модификацией варианта с болгаркой. В этом устройстве уже предусмотрена возможность установки 2-ух режущих алмазных кругов с регулировкой расстояния между ними. Оба круга закрыты особым кожухом, который вполне перекрывает место контакта со стенкой. Регулировкой положения кожуха можно изменять глубину, на которую будет выполняться прорезка стенки. Почти всегда кожух также оснащен особым отводом для установки поглощающей трубы от пылесоса.

Благодаря всему описанному, выходит совершенно ровненькие и параллельные срезы, а делается штробление стенок без пыли. После прорезки по бокам штробы опять-таки нужно перфоратором избрать излишний материал. Недочетом такового метода является сама стоимость инструмента. Она очень высока для применения в домашних критериях.

Окончание работ

После того как штробы пробиты, нужно их очистить при помощи пылесоса либо веника от пыли и погрунтовать. Сам процесс прокладки кабеля и его закрепления также имеет целый ряд аспектов, которые нужно учесть. После всех работ осуществляется заделка штробы. Это можно выполнить при помощи штукатурки, гипса либо шпаклевки, которая допускает нанесение такового слоя.
