Как проложить кабель под землей на даче

Наличие на дачном участке электропитания увеличивает удобство и комфорт проживания в хоть какое время года. Кроме дома электроэнергия подается в гараж, баню, хозяйственные пристройки. Обладатели пригородной недвижимости, планирующие подключение своими силами должны знать, как проложить кабель под землей на даче.

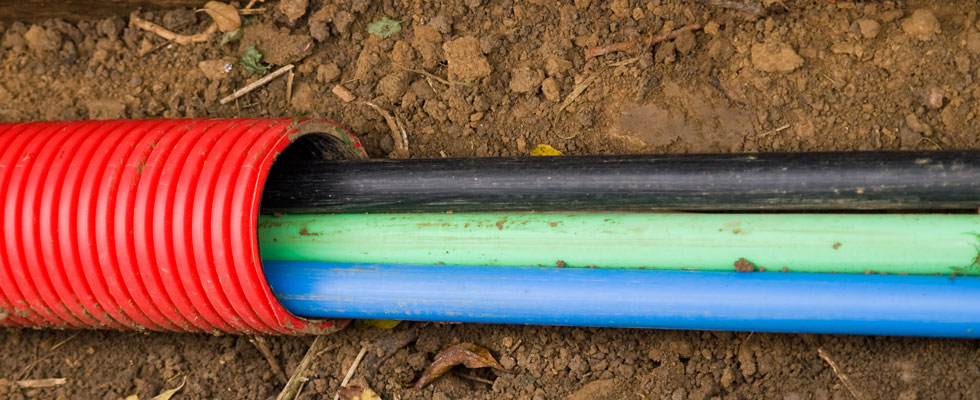

В качестве дополнительной защиты провод располагают в гофрированный шланг и футляры от выступающих частей. Если длина кабеля оказалась меньше длины траншеи, рекомендуется применять кабельные муфты.

Методы укладки электрокабеля

Различают два метода монтажа проводки: воздушный и подземный. 1-ый вариант предполагает наличие опор, на которые закрепляется провод. 2-ой вариант состоит из укладки кабеля в за ранее вырытую траншею с последующей засыпкой ее грунтом. Размещение силового кабеля под землей проводится в определенной последовательности, с соблюдением правил безопасности и нормативных требований.

Выбор материала

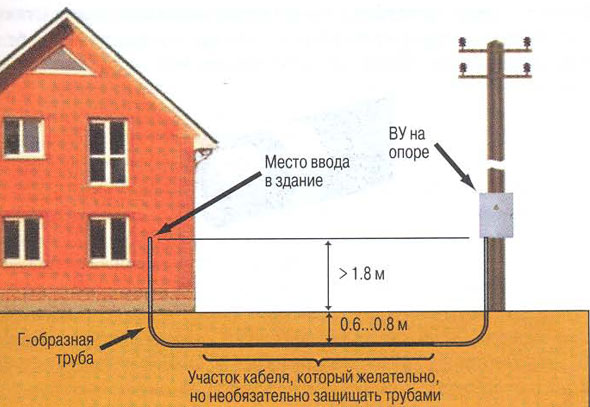

Согласно ГОСТ для укладка в траншею используют бронированный силовой кабель с гидроизоляцией. Ввод от столба в дом производят кабелем с большой выделенной мощностью:

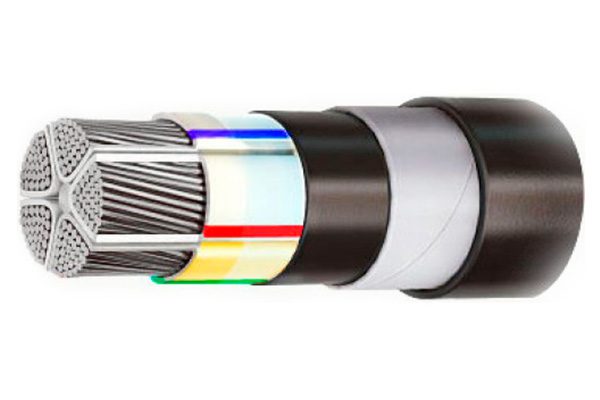

• АВБбШв — бронированный 2-мя железными покрытыми цинком полосами, покрытыми защитным слоем, с дюралевыми жилами;
• ПвБШв — бронированный железными лентами, с изоляцией из сшитого ПЭ.

Кабельная продукция обязана иметь инертность к кислой почве. На болотистой, зашлакованной и солончаковой почве применяется кабель с дюралевой оболочкой либо свинцовой броней.

Неопытные потребители сберегают и применяют для обустройства участка и подключения электроприборов крепкий и герметичный кабель в ПВХ оболочке, к примеру, NYM, СИП, ВВГ. Данный вид изделий разработан для домашней проводки, его не применяют для размещения под землей, так как провод идёт в негодность.

Особые кабели для подземной укладки стоят дороже, но и служат подольше. Принципиально учесть климатическую зону, температурный режим региона, где размещена дача.

Условия сокрытой укладки

До работ прокладки кабеля на даче, нужно составить план участка, указав трассу кабеля, с учетом местоположения дома, хозпостроек, зеленоватых насаждений, зоны отдыха. После составления рабочего чертежа приступают к реализации проекта, при всем этом соблюдают главные правила:

• глубина траншеи от 0,8 м либо 0,5 м, если применяется кабель в гофрированной трубе;
• на дно траншеи укладывается песочная подушка шириной 0,1 м;
• расстояние до деревьев 2,0 м, кустарников 0,75 м, газопроводной трубы 2,0 м, системы канализации 1,0 м, линиями коммуникации от 0,15 м.
• линия траншеи должна быть прямой, без поворотов на 90º;
• при укладке в траншею проводов различного предназначения и типа устанавливается зазор 0,1 м.

Во избежание разрыва провода, дополнительных демонтажных работ и нового подключения нужно избегать натяжения силового кабеля. Размещение с маленькими извивами и волнами поможет восполнить подвижки и расширение грунта, также другие воздействия.

Достоинства подземной прокладки

Популярность способа укладки силового кабеля на дачном участке в траншеи обоснована вблизи плюсов, к числу которых относится:

• действенная защита от наружного воздействия;
• отсутствие обслуживания и ремонта;
• не нужна установка опор и столбов;
• долговечность;
• возможность посадки растений сверху траншеи;
• единовременные расходы на монтажные работы;
• отсутствие необходимости учесть размер и вес провода, ветровой нагрузки и несущей возможности опор.

Расчет мощности проводится с припасом из-за способности роста нагрузки. Внедрение проводников хорошей марки и правильного сечения гарантирует эффективность и безопасность электроснабжения на дачном участке.

Привет, Гость! У «Клерка» новый курс!

(ФСБУ 5/2019, ФСБУ 25/2018, ФСБУ 26/2020, ФСБУ 6/2020, ФСБУ 27/2021).

Успейте записаться, пока есть места! Обучение онлайн 1 месяц. Старт курса уже 15 февраля, программка тут.

Прокладка кабеля в земле

При планировании электрификации дачного участка, дома либо производственной площади каждый мастер действует, исходя из общих правил строительства, также норм ПУЭ и других документов. Согласно обозначенным данным, существует огромное количество методов прокладки полосы электропередач, к более распространённым относится воздушная магистраль. Но нередко бывает, когда из суждения архитектуры и эстетики местности установка обозначенным способом не целесообразен, в таком случае более применимой будет прокладка кабеля в земле. В данной статье рассмотрены главные правила проведения таких работ, также вопрос, как проложить кабель в земле, этапы воплощения проекта.

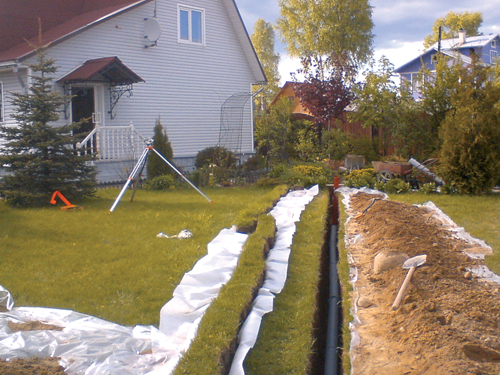

Прокладка кабеля в земле

Сферы использования способа

Прокладка кабеля в грунте может употребляться для электрического снабжения всех объектов. Ее можно условно систематизировать на несколько категорий, зависимо от трудности работ исходя из убеждений безопасности и высоты напряжения в проводе:

1. Для снабжения током личного дома, дачного участка либо хозяйственных строений. Это простой вариант, когда применяется подземный кабель, так как потом на нередком участке не проводится больших земельных работ сторонними людьми, у собственника всегда есть возможность точно найти положение провода и не допустить его механического повреждения. Обычно, в таковой системе изредка используются защитные и сигнализирующие сетки и площадки, так как ток, протекающий по данным проводам, имеет низкое напряжение до 10 кв;
2. Прокладка электрического кабеля средней мощности для снабжения промышленных объектов и производственных построек. В этом случае неотклонимым условием является разработка проекта с вычислением всех характеристик, начиная от глубины траншеи и заканчивая рассчитываемой нагрузкой на магистраль, зачем нужно соблюдать положения ПЭУ и других нормативов;
3. Строительство высоковольтных линий. Тут работы по прокладке кабеля под землей должны проводиться только квалифицированным персоналом, имеющим аттестацию по безопасности и допуск к действиям на объектах с высочайшим напряжением. В большинстве случаев это особые организации, имеющие лицензии Технадзора и владеющие всем нужным оборудованием.

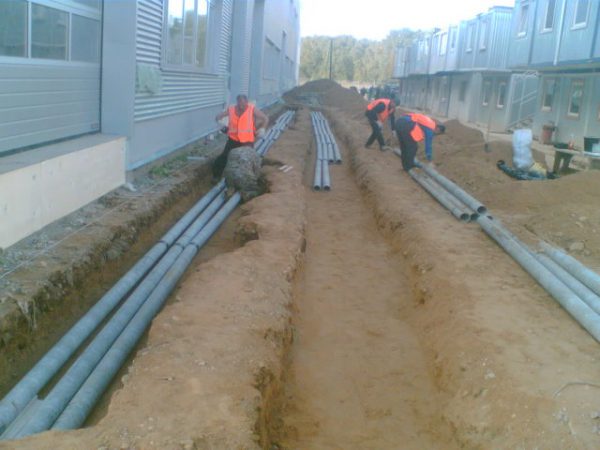

Прокладка высоковольтного кабеля

Для снабжения электричеством личного дома либо дачного участка, напряжение которого не будет превосходить 10 кв, можно не завлекать специализированную компанию, а все работы выполнить без помощи других, соблюдая технику безопасности на объекте. В большинстве случаев, такую трассу применяют для организации внешнего освещения, прокладывая кабель в землю по всему периметру участка между столбами либо мачтами осветительных приборов.

Какой кабель применять

В правилах устройства электроустановок перечислены виды электрокабеля, которые применимы для укладки в грунт. К таким проводам относятся:

1. ВББШв – это провод, который обладает достаточной защитой внешней обмотки в виде металлической ленты, жилы выполнены из меди, а внутреннее разделение между линиями осуществлено полиэтиленовым слоем;
2. АВББШв – данная аббревиатура обозначает все то же самое, что и в первом случае, но внутренние жилы в кабеле дюралевые.

Оба вида провода имеют достаточную защиту от воздействия воды и механических повреждений, также лишнего давления при движении грунта. Четких советов в правилах касательно поперечника сечения кабеля нет, тут нужно рассчитывать нагрузку на проводники и выбирать изделие, соответственное номинальному напряжению в сети. В большинстве случаев для медного кабеля толщина составляет 10 мм, а для алюминия –16 мм, но при увеличении мощности трассы и повышении напряжения поперечник сечения необходимо прирастить.

Главные правила укладки кабеля в грунт

Укладка кабеля в почве – это ответственная работа, которую лучше доверить экспертам. В последнем случае, при проведении действий без помощи других, нужно кропотливо изучить все нормы и правила устройства энергоустановок, также советы профессионалов:

1. Нужно применять только спец материалы, созданные для данных целей, к примеру, кабель и защитный канал. Воспрещается использовать провода для внутренней разводки питания, так как они не имеют достаточной толщины обмотки и железного щита;

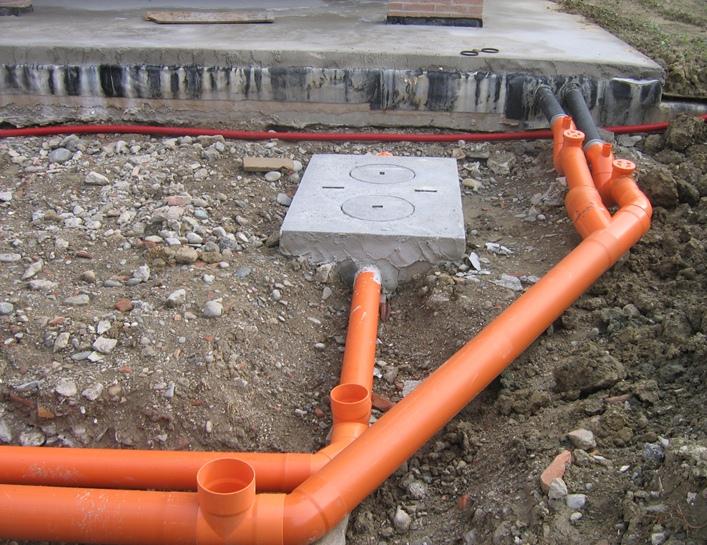

Принципиально! При прокладке кабеля в защитном канале, пластмассовой либо железной трубе не стоит применять гофрированный шланг, так как при воздействии грунта через год от гофры ничего не остается, ее ребра провалятся вовнутрь и повредят жилы проводов, что приведет к появлению аварийной ситуации.

1. Прокладка кабельных линий в земле должна осуществляться ниже уровня вымерзания грунта, в неприятном случае при застывании воды произойдет вспучивание земли и излом магистрали. Если нет способности выполнить данное условие, то трубу, в какой находится проводник, необходимо дополнительно закрепить хомутами с забивной арматурой либо установить опорные подушки, прижимные магистраль;

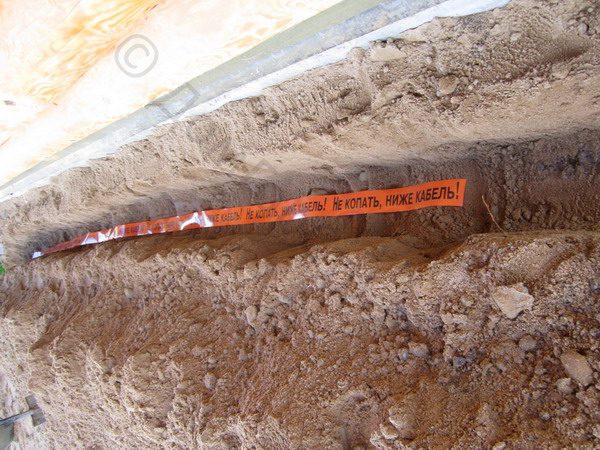

2. Прокладка силового кабеля с напряжением выше 10 кв должна проводиться на глубину более 70 см, с установкой сигнализирующей ленты либо сетки. Данный материал в случае проведения работ на участке и копки траншеи скажет о близости к проводу, что предупредит его разрыв либо механическое повреждение;

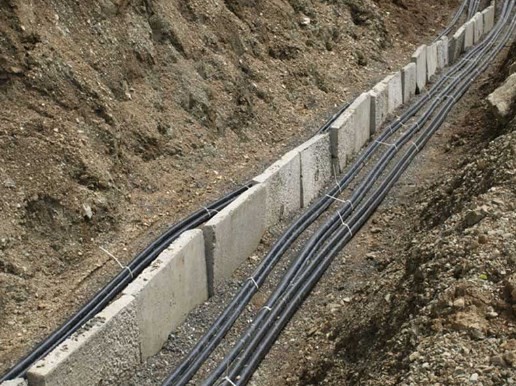

3. Параллельная прокладка кабелей вероятна только при установке между трассами разделительных конструкций из пластика либо бетона. Не непременно такую перегородку делать сплошной, допускается пунктирное размещение через равные отрезки;

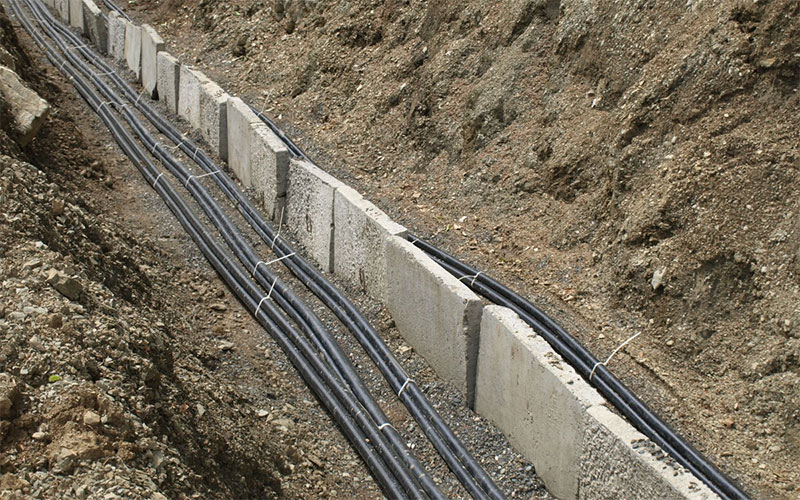

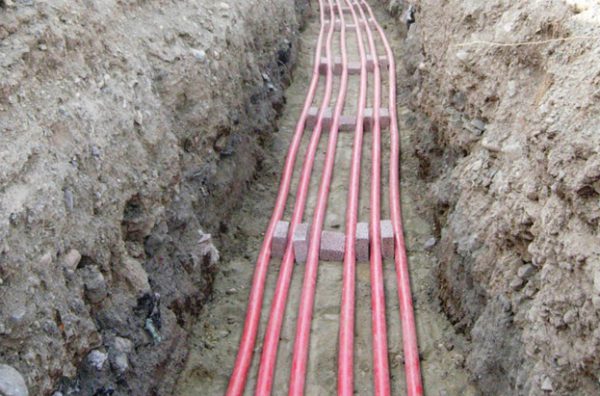

Параллельная укладка кабеля

1. Часто приходится прокладывать провода под дорогой либо фундаментом строения. При всем этом поперечник гильзы должен быть в 2-3 раза больше, чем размер кабеля. Нередко данные работы проводятся без копки траншеи и нарушения дорожного полотна, способом прокола либо горизонтального бурения. Данные методы позволяют провести электричество в короткие сроки и без дополнительных расходов на восстановление покрытия;
2. Если укладка кабеля в траншею проводится в холодное время года, то необходимо за ранее прогреть провода в теплом помещении либо, используя трансформатор. Укладывать кабель в канал без подготовки допускается, если температура окружающей среды не ниже -5 градусов. В других случаях наружняя оболочка проводника должна быть из мягенького полипропилена либо резины – эти материалы не ломаются на морозе и не теряют собственной гибкости;
3. Соединение отрезков кабеля, при их расположении на глубине, проводится специальной муфтой, которая обжимает два конца и образует цельный стык. Это место нуждается в дополнительной защите изоляцией либо пластмассовой термоусадной трубкой;
4. В особенных критериях, когда наблюдаются суровые подвижки грунта, можно дополнительно применить асбестоцементную трубу с муфтовым соединением, правила прокладки этого не воспрещают. Также можно применять глиняний кирпич, выстроив с его помощью канал, снутри которого будет размещена магистраль, но для данной цели подходящ только полнотелый блок;
5. Расстояние между прокладываемой магистралью и водопроводом должно составлять более 1 метра, а от газопровода – от 2 метров.

Как проложить кабель под землей: метод действий

Для правильного монтажа электрического провода в грунт нужно действовать строго последовательно, делая упор на следующий метод:

1. Подготовка проекта либо схемы будущей коммуникации. На чертеже отмечаются все постройки, расстояние между ними и четкое размещение канала;
2. Разметка участка. Для этого, пользуясь рулеткой и металлическими колышками, необходимо отмерить расстояние от зданий до будущей траншеи, делая упор на схему;

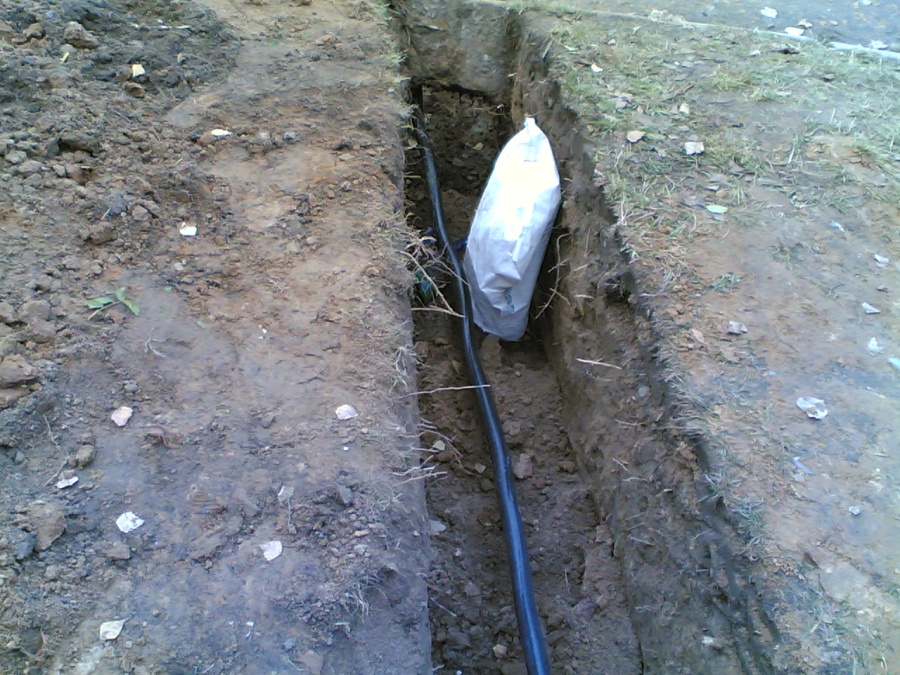

Траншея для кабеля

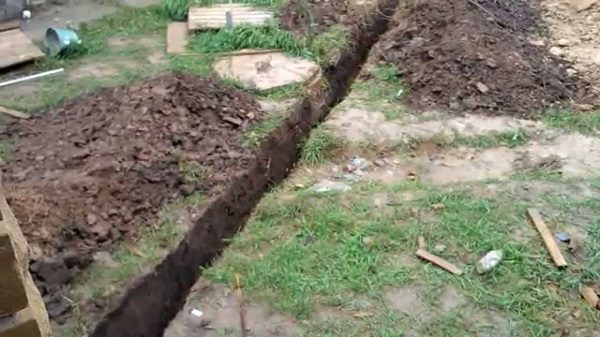

1. На следующем шаге осуществляется копка траншеи для прокладки кабеля в земле. Ее можно вырыть, используя специальную технику либо без помощи других вручную, при всем этом глубина прокладки кабеля должна соответствовать нормативу, обозначенному в ПУЭ. Из канала нужно удалить все большие кусочки земли, камешки либо отрезки металла, которые потом могут разрушить трассу, также убрать выпуклости земли на деньке;
