Как верно установить выключатель света

Что может быть проще выключателя света? Но верная установка даного устройства может поставить в тупик даже мастера с опытом. В особенности если речь идёт о самостоятельной установке. Каковы особенности и механизм работы такового устройства, также какие бывают разновидности выключателей, поведаем дальше в статье, также опишем метод установки выключателя света.

Особенности и механизм работы

Механизм работы прост, основан на электромеханическом замыкании либо размыкании 2-ух контактов цепи. При всем этом в выключатель заводят один провод, на котором есть напряжение (фаза). Количество исходящих проводов может быть различным. Оно находится в зависимости от типа устанавливаемого осветительного прибора. На рынке есть одноклавишные, двух- и трёхклавишные устройства.

затратная декоративная панель;
кнопка либо кнопки;
основной рычажный механизм;
распорные усики.

Разновидности

Обыкновенные, на одну и поболее кнопок. Работают по принципу мгновенного включения света. Обычный, испытанный вариант.
Обыкновенные с кнопкой. Вточности такой же механизм работы, что у клавишного, только с кнопкой заместо кнопки.
Выключатель со интегрированным реле. Это маленькой поворотный механизм, который позволяет регулировать яркость включённого света.
Импульсные. Идентичны по строению с кнопочными с той различием, что свет включён только момент зажатия кнопки.
Дистанционные. Устройства на пульте управления. В технологическое отверстие под выключатель устанавливают блок управления, который замыкает контакты. Включение света — дистанционное, через пульт радиоуправления.
Сенсорные. Сложное электронное устройство, которое замыкает цепь в момент прикосновения руки к поверхности.

сокрытые — устанавливаются в стенку;
внешние — их устанавливают на стенку для наружной проводки.

Материалы и инструменты для монтажа

сам выключатель;
индикаторная отвёртка;
острый ножик;
крестовая либо плоская отвёртка;
изолента.

При самостоятельной укладке проводки делайте технологические отверстия под размер будущих «стаканов». Стандартные габариты – 68 на 45 мм, но при всем этом учтите, что внутренний поперечник будет 65 мм, а глубина – 40.

Аннотация: как установить электровыключатель?

Найти провод под напряжением индикаторной отвёрткой. Пометить его маркером либо обмотать изолентой.
Отключить напряжение в силовом щитке на всё помещение, где будут проводить установка электрики. Проверить провод под напряжением на отсутствие нагрузки.

Отщёлкиваем декоративную накладку с устройства, снимаем кнопки либо кнопки с рычажного механизма. Будьте осторожны при снятии панели с защёлок. Нередко пластмассовые элементы просто отламывают.
Снимаем ножиком с приготовленных проводов внешнюю изоляцию на 3–6 мм. Немного очищаем концы металла от оксидной плёнки.

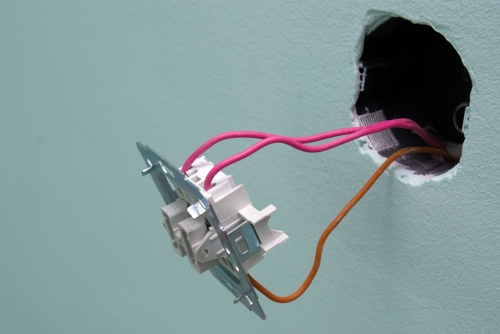

Вставляем один провод в нижний разъём рычажного механизма, а 2-ой — в его высшую часть. Фиксируем их винтами.
Аккуратненько вставляем подключённый механизм в технологическое отверстие в стенке. Если применяется кармашек для монтажа электрики, вставляем выключатель в него.
Поочерёдно подтягиваем «усы», дабы выключатель встал ровно по центру.
Проверяем надёжность крепления устройства в стенке. Оно не должно болтаться либо выпадать.

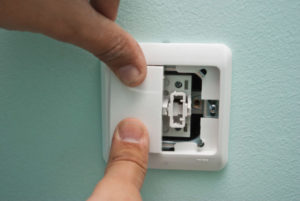

Устанавливаем декоративную панель и кнопки.
Проверяем работоспособность.

Если вы сомневаетесь в собственных силах — пригласите квалифицированного электрика.

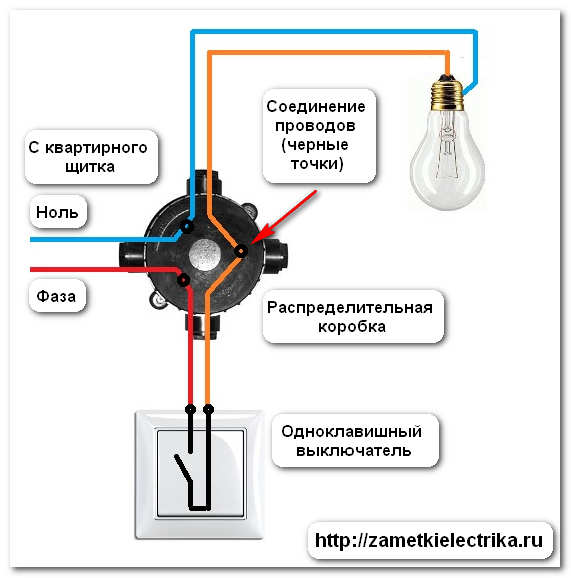

Дальше фото схемы монтажа выключателя:

Особенности подключения устройств 220 В

При установке устройств могут появиться некоторые аспекты. Они могут касаться конструкции либо монтажа.

Одноклавишные

В любом выключателе есть одна особенность, которую не учитывают начинающие мастера. Устройство замыкает только один провод — фазу. Это правило необходимо уяснить!

В стенках домов старенького фонда всегда выходят фазные провода. Нулевой провод находится на потолке, в месте установки осветительного прибора. Применяйте это правило даже при самостоятельном протягивании проводки в помещении. Дальше видео про подключение одноклавишного выключателя:

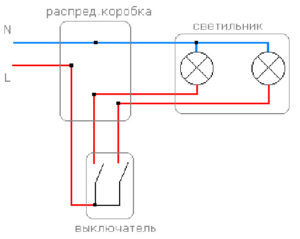

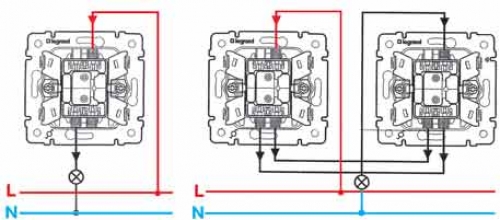

Двухклавишные

Для двухклавишного выключателя справедливо то же правило, что при установке одноклавишного. Единственная поправка: в двухклавишном варианте входит один провод под напряжением, а замыкаются и размыкаются два фазных провода на люстру. Это необходимо учесть при монтаже.

Время от времени начинающие мастера путают выходы под фазные провода на люстру и засовывают оба провода в одно гнездо. Это ошибочно. Пристально осмотрите выключатель. Если он рассчитан на две кнопки — в нём будет три отверстия под установку провода.

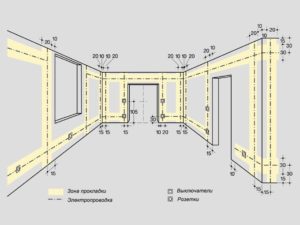

К выключателям предъявляются правила установки по ГОСТу и СНиПу. Согласно эталону, малое расстояние от включателей, штепсельных разъёмов и частей электроустановок до газопроводов должно быть более 0,5 м, регламентируется и его высота в квартирах и общежитиях. Его советуют устанавливать со стороны дверной ручки не выше 100 см. Дальше видео про подключение двухклавишного выключателя: Все тонкости и аспекты установки клавишных выключателей вы отыщите в отдельном материале.

Полезные советы

Всегда работайте на выключенном токе. Инспектируйте напряжение индикаторной отвёрткой.
Отлично зачищайте провода, внутренние контакты. Нехороший контакт может приводить к нагреванию. С течением времени детали начнут оплавляться изнутри, появится противный запах в помещении.
Будьте осторожны с дюралевой и старенькой проводкой. В большинстве случаев она встречается в домах старенького фонда. Такие провода очень хрупкие, просто ломаются. Учитывайте это при установке./div>
Перед установкой люстры с огромным числом лампочек прозвоните провода, дабы знать точно, какие провода идут на фазу, а какие — на ноль.
Не работайте влажными руками! Даже после установки крышки и подачи тока остаточная влажность может вызвать куцее замыкание снутри устройства.

Также наши специалисты дадут много принципиальных советов и советов по установке, ремонту и подмене таких выключателей, как инфракрасный, с подсветкой, хлопковый, проходной, акустический и светодиодный.

Поставить выключатель — легкая задачка. И непринципиально, какой он: клавишный, импульсный либо сенсорный. Все перечисленные устройства устанавливаются по одному методу. Главное — знать, с какими проводами необходимо работать, соблюдать технику безопасности.

Как установить выключатель своими руками

Многие работы по электромонтажу можно выполнить без помощи других, и установка выключателя не является исключением. До того как приступить к монтажу этого элемента электрической арматуры, следует кропотливо изучить главные свойства выключателей и избрать устройство, которое совершенно подойдёт для выполнения собственных функций, в определенной ситуации. Как установить выключатель света своими руками, будет тщательно описано в данной статье.

Виды электрических выключателей

Ассортимент электротехнических устройств представленный на русском рынке не позволяет перечислить все наименования данного продукта, но полностью все устройства делятся на следующие модификации:

Укрытого монтажа — этот вид электрических выключателей, позволяет сохранить интерьер помещения и расположить элемент электротехнической арматуры снутри стенки. Из недочетов такового вида частей электротехнической арматуры, можно именовать необходимость в штроблении стенок, что существенно наращивает временные издержки на выполнение монтажных работ.

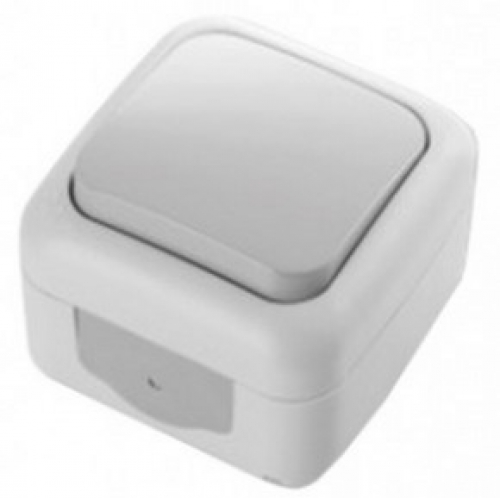

Внешнего монтажа — применяется в большей степени в банях и подсобных помещениях. Таковой вид выключателей, намного удобнее в эксплуатации и ремонте, но значительно уступает сокрытым устройствам, в эстетике.

Установка данных устройств, занимает мало времени, но каждый вид имеет свои особенности и последовательность установки. Как установить выключатель света по всем правилам, будет тщательно поведано ниже.

Установка внутреннего выключателя

Установка выключателя для сокрытой проводки, нереально выполнить без инструментов, при помощи которых можно выполнить углубления в стенке. Для установки электрической арматуры этого типа пригодятся следующие инструменты и приспособления:

Электрическая дрель либо перфоратор.
Короновидная насадка для производства отверстий для подрозетника.
Зубило и молоток.

Из материалов будет нужно приобрести:

Двухжильный медный провод. .
Выключатель укрытого типа.
Гипсовую шпаклёвку.
Шпатель. .

Установка выключателя своими руками осуществляется в таковой последовательности:

Нужно найти местопребывания наиблежайшей распределительной коробки, от которой будет подводиться электричество к осветительному устройству. В распределительной коробке, следует найти какой провод, является фазным, а какой «0». Это нужно выполнить для того, дабы пустить на контур электротехнического устройства, фазный провод, который находится под напряжением. Таковой вариант установки выключателя, дозволит просто обесточить участок проводки, когда будет нужно поменять элементы освещения. Дабы найти наличие фазного напряжения в проводнике следует пользоваться особым устройством, который именуется индикаторной отвёрткой. Этот инструмент позволяет без усилий найти наличие электрического тока в проводе. Если прикоснуться жалом индикаторной отвёртки к оголённому проводнику, то при наличии электрического тока, малая лампочка засветится, соответственно если индикатор не будет светиться, то это будет гласить о наличии нулевого провода. Данную работу нужно производить с предельной осторожностью, из-за наличия высокого напряжения на проводах в распределительной коробке.
Следует обесточить сеть, дабы можно было неопасно провести проводку к месту монтажа. Для этого нужно вывернуть пробки либо отключить автоматы на входном электрическом щитке.

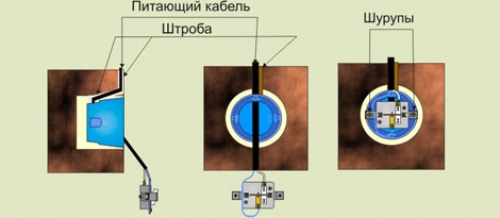

От распределительной коробки, до места установки, делается штроба, глубиной менее 25 мм. Ширина штробы, также не должна превосходить значение в 25 мм, а расстояние от распределительной коробки до места установки, не должно быть более 3 метров.
В месте установки, при помощи дрели либо перфоратора делается углубление короновидной насадкой. Потом внутренняя часть удаляется вручную с применением зубила и молотка.

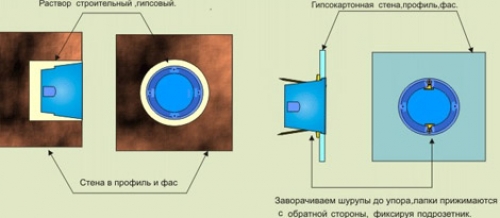

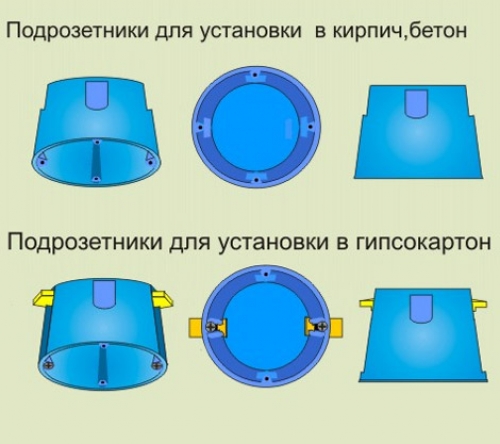

В получившееся отверстие круглой формы устанавливается пластмассовый подрозетник, который фиксируется при помощи гипсовой шпатлёвки.
От распределительной коробки к подрозетнику, ведётся медный двухжильный провод, который подсоединяется одним контактом к фазному проводу электрической проводки, а другим концом соединяется с патроном лампы освещения.
Контактные провода заводятся в подрозетник, через отверстие, которое за ранее нужно выполнить в боковой части установочной коробки. Провода при помощи винтообразного крепления либо зажимов, надёжно фиксируются к клеммам элемента электротехнической арматуры. После того как провод будет надёжно закреплён в выключателе, штроба заделывается гипсовым веществом.

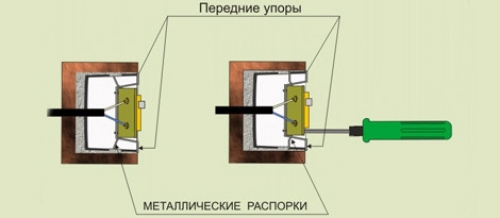

Установка выключателя в монтажную коробку, должна осуществляться при помощи фиксирующих выдвижных «лапок», которые надёжно задерживают внутреннюю часть электротехнического устройства, от выпадения из отверстия во время эксплуатации. До того как приступить к выполнению этой операции, нужно снять декоративную затратную часть устройства, и надёжно зафиксировать выключатель в монтажной коробке. Для этого нужно выполнить вкручивание 2-ух винтов расположенных в боковых частях электрического элемента.
Когда внутренняя часть элемента электротехнической арматуры будет установлена по всем правилам, декоративная накладка присоединяется при помощи защёлки, которая установлена на корпусе электротехнического выключателя. Некоторые модели к примеру, выполненные в ретро-стиле, обустроены винтообразным механизмом для фиксации декоративной накладки.

В данном случае довольно закрутить при помощи отвёртки болты удерживающие внешнюю часть устройства.

Когда элемент электрической арматуры будет установлен на место, нужно включить электрический ток и проверить работоспособность электрического элемента.

Как верно установить выключатель внутренней проводки видео смотрите ниже:

Установка наружного выключателя

Установка выключателя для открытой проводки, осуществляется намного проще, из-за отсутствия штробных работ. Для того дабы подвести электрический кабель для открытого устройства, применяется гофрированная пластмассовая трубка, которая закрепляется на стенке либо потолке, при помощи особых клипс. Открытая проводка может быть помещена в прямоугольный канал, который должен быть сделан из негорючих материалов. Установка выключателя открытого типа осуществляется в таковой последовательности:

Перед тем как приступить к установке выключателя, определяется фазовая жила, которая подводится к месту монтажа электротехнического элемента.
Стопроцентно обесточивается проводка в доме.
На поверхность стенки устанавливается прокладка из негорючего материала. Если стенка бетонная, и на стенке нет обоев, то возможно обойтись без прокладки. В данном случае, устройство открытого типа устанавливается конкретно на поверхность стенки. .
К внутренней части, подсоединяется фазный провод и выход к осветительному устройству.
Серединная часть фиксируется на прокладке либо на бетонной стенке при помощи саморезов. Установка выключателя на подрозетник, осуществляется при помощи саморезов, если внутренняя часть устанавливается конкретно на поверхность стенки, то не обойтись без использования дюбелей. .

Потом, нужно включить электричество и проверить выключатель, установка которого была удачно завершена.

Установка выключателя открытой проводки своими руками видео непременно поглядите:

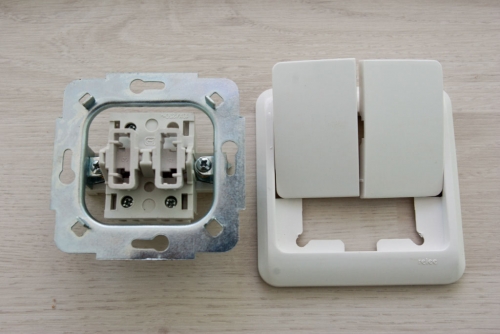

Установка двухклавишных моделей

Для того дабы выполнить регулирование интенсивности освещения в комнате, также для удобства включения электрического освещения в разных комнатах, используются двухклавишные модели выключателей.

В особенности нередко электротехнические элементы применяются для регулирования количества включённых осветительных приборов в люстрах. Двухклавишные модели могут быть, как для укрытого монтажа, так и для открытой проводки.

Читайте по теме: Приобрести провод электрический для проводки

Главные этапы установки двухклавишных моделей отличаются от вышеперечисленных действий только наличием 3 жильного провода. По одной из жил подводится фазный провод, который подключается к общему контакту выключателя. Два других — подключаются к остальным клеммам и ведутся по отдельности к осветительным устройствам.

Главные правила монтажа выключателей освещения

Дабы электрический элемент арматуры работал безотказно длительное время, нужно придерживаться главных правил установки таких изделий, также эксплуатировать элементы электрического монтажа, при нагрузках, которые не превосходят наибольшего значения. В современных жильях элементы электротехнической арматуры устанавливают на высоте менее 1 метра от уровня пола. Такая установка позволяет неопасно эксплуатировать элемент электротехнической арматуры, при всем этом очень сохраняется опрятный вид комнаты, благодаря нижнему расположению выключателя.

Не считая верно подобранного места, где делается установка, выключатель нужно верно подобрать по критической нагрузке, с которой данное устройство будет работать. Электрическое освещение не потребляет огромного тока, потому для домашнего использования довольно поставить элемент с очень вероятной нагрузкой 10 А.

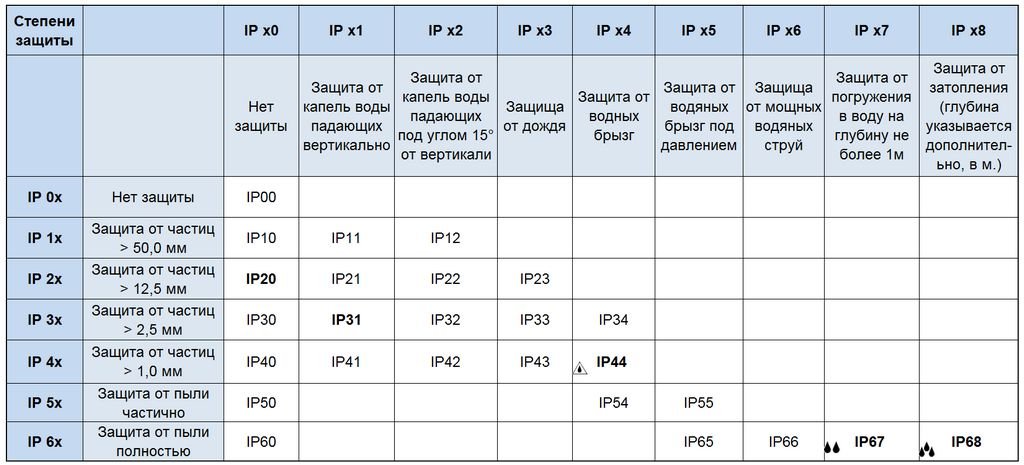

Если установка выключателя будет осуществляться в помещении с завышенной влажностью, то следует установить устройство с защитой не ниже IP44. При организации уличного освещения, рекомендуется применять устройства с защитой более IP55.

Проводка, которая подключается к таким выключателям, также должна быть расположена в герметичных гофрированных трубах. Для большей электрической безопасности можно применять выключатели для 12 вольтового освещения, за ранее понизив электрическое напряжение, при помощи трансформатора.

Заключение

Как установить выключатель света, вне зависимости от вида элемента, тщательно описано в данной статье. Если применять доброкачественную электротехническую арматуру, которая будет верно подобрана под условия эксплуатации, то выключатели могут прослужить более 10 лет без замены. Не следует получать элементы электротехнической арматуры в случайных местах, либо применять устройства, которые уже были в эксплуатации. Цена нового высококачественного элемента электротехнической арматуры не так велика, дабы можно было значительно сберечь деньги, а вред от применения некачественных выключателей может исчисляться миллионами рублей.

Электрическое оборудование, свет, освещение

Освещение в квартире состоит из огромного количества разных частей, любой из которых делает свое предназначение. Хоть какой из них заслуживает кропотливого рассмотрения, но в этой статье охото более тщательно тормознуть на выключателе света, а конкретно на том, как установить выключатель света и что для этого нужно. Ведь без выключателя нереально держать под контролем освещение в помещении.

Виды выключателей света
Подключение выключателя света
- Как подключить выключатель открытой проводки
- Как подключить выключатель сокрытой проводки

Виды выключателей света

На сегодня для контроля и регулировки освещения применяется некоторое количество видов выключателей света: таймеры, диммеры, дистанционные и клавишные выключатели. Они все отличаются между собой устройством, способностями и различной степенью защищенности. Но устройство выключателя света по собственной сущности и механизму работы идиентично для всех видов.

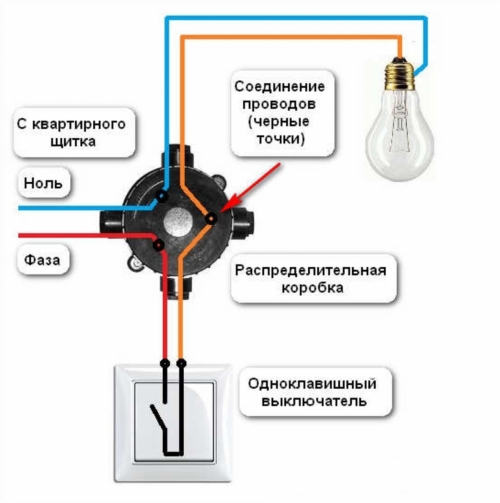

Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения методом конфигурации мощности. Регуляция делается с помощью сенсорной кнопки либо роликовой ручки. Ранее диммеры можно было применять только с лампами накаливания, но сейчас, благодаря развитию полупроводников, диммеры инсталлируются под любые источники света.

Таймеры

Таймеры одни из более сложных по собственной конструкции, изредка применяются в качестве обыденных выключателей света. В большинстве случаев их можно узреть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия либо регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии дозволили сделать выключатели, управление которых делается с помощью пульта дистанционного управления. Предназначенные для удобства, эти выключатели работают фактически с хоть какими пультами, будь это пульт от телека либо от музыкального центра. Эта их особенность позволяет осязаемо облегчить жизнь людям с ограниченными способностями.

Клавишные выключатели

Более распространенными выключателями являются клавишные. Они могут иметь от одной до 4 кнопок и устанавливаться со сокрытой либо открытой проводкой. Обычная конструкция и подключение – их главные достоинства.

Подключение выключателя света

Все работы по подключению выключателя света не представляют особенной трудности, довольно придерживаться техники безопасности при работе с электроприборами и уметь воспользоваться инвентарем. Но перед тем как подключить выключатель света, нужно выполнить предварительные работы и приобрести сам выключатель.

Выбирая новый выключатель, прежде всего следует знать ряд принципиальных аспектов технического направления. Во-1-х, зависимо от того, какая проводка в помещении – сокрытая либо внешняя, будет зависеть и тип выключателя, который также может быть сокрытым либо наружным (затратным). Во-2-х, следует знать силу тока и напряжение в сети дома, дабы верно подобрать выключатель. Информация об этих свойствах выключателя указывается на его оборотной стороне. Знать о технических свойствах очень принципиально, так как некорректно подобранный выключатель может сильно нагреваться и с течением времени вполне выйти из строя, что чревато маленьким замыканием и пожаром. В-3-х, зависимо от типа источников света и осветительных устройств следует выбирать и определенный вид выключателей.

Принципиальным моментом, определяющим последовательность и метод подключения, является схема подключения выключателя света. Она создается еще на шаге дизайн-проекта, и уже на её базе можно выбирать вид и тип выключателя. В большинстве случаев схема подключения выключателя света смотрится следующим образом:

После приобретения подходящего выключателя приступаем к предварительным работам по его установке. Перед тем как выполнить выключатель света, придется отметить на стенке место под него. Для этого вновь обращаемся к проекту проводки, в каком указаны все места установки и отмечаем их карандашом либо маркером на стенках. Обычно выключатели располагают на высоте 1 — 1,5 м от пола, вблизи с дверным просветом так, дабы распахнутые двери не перекрывали к ним доступ. После чего приступаем к монтажу.

Принципиально! Установка выключателей и розеток проводится уже после прокладки проводки. Потому если планируется полная замена электрики, сначала нужно проложить провода и только после чего устанавливать выключатели либо розетки. Если осуществляется только замена выключателей либо розеток, тогда новые можно установить на прежнее место.

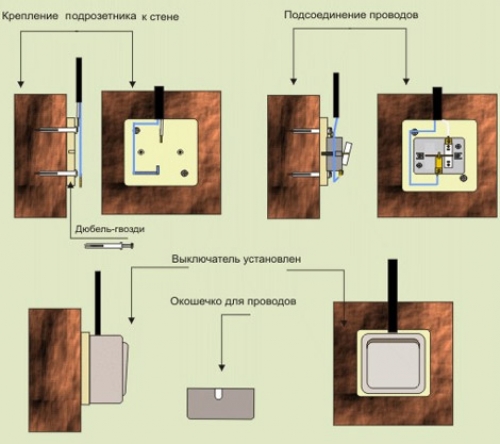

Как подключить выключатель открытой проводки

Этот тип выключателей состоит из изолирующей подкладки (подрозетника), механизма включения/выключения и крышки с кнопкой либо кнопкой. Установка такового выключателя заключается в следующем:

разбираем выключатель, дабы добраться до механизма и подрозетника. Для этого аккуратненько снимаем верхнюю крышку с помощью шлицевой отвертки;
снимаем механизм выключателя, дабы получить саму пластинку подрозетника;
прикладываем подрозетник к намеченному ранее месту на стенке и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся они друг от друга на искосок;
с помощью дрели засверливаем отверстия и вбиваем вовнутрь дюбеля;
ставим на место подрозетник и прикручиваем его к стенке;
осталось поставить на место механизм и закрепить его.

Принципиально! Все работы по подключению выключателя нужно начинать с отключения электричества на распределительном щитке.

закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 — 2,5 см от края и вставляем их вовнутрь клемм, после этого закручиваем винты, фиксирующие провода снутри клемм.

Принципиально! Дабы знать, как подключить верно выключатель света, следует уяснить следующее. Провода подсоединяются в определенном порядке, и маркировка проводов поможет в этом: белоснежный либо карий – это фаза, черный либо синий – это ноль, желтоватый, зеленоватый либо желто-зеленый – это заземление. В дополнение на самом выключателе будет указана маркировка для подключения.

закрепив провода в клеммах, устанавливаем на место крышку и фиксируем её. С помощью тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.

Как ранее говорилось ранее, наружные выключатели могут быть как с одной кнопкой, так и с 2-мя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным заключается в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной кнопке, в то время как фаза – общая для всего выключателя.

Как подключить выключатель сокрытой проводки

В отличие от наружных выключателей сокрытые имеют мало иную конструкцию. Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которую помещается весь механизм выключателя. А декоративная крышка выполнена в форме рамки либо маленький панели. Также отличается и метод установки.

Принципиально! Сокрытый выключатель и подрозетник продаются раздельно. К тому же, есть разные подрозетники для гипсокартона и для кирпичных и бетонных стенок. При покупке следует об этом держать в голове.

Подключение этого типа выключателей востребует несколько огромных усилий и времени. Причина заключается в необходимости штробления стенок и вырезания достаточно большой ниши для подрозетника. Естественно, эти деяния придется делать только в случае отсутствия уже готовых штроб и ниш. Но дабы выполнить их с нуля, производятся следующие деяния:

в намеченном для выключателя месте на стенке вырезаем огромную круглую нишу. Выполнить это можно с помощью специальной насадки для дрели либо перфоратора – коронки. Сами насадки бывают различных поперечников, но для наших целей подойдет коронка, которая чуток больше чем подрозетник выключателя;

Принципиально! Перед тем как подключить выключатель света двойной со сокрытой проводкой, нужно заблаговременно прорезать коронкой в стенке два отверстия и соединить их между собой. В итоге получится одна сплошная ниша, в которую можно поместить особый двойной подрозетник.

провода к выключателю прокладываются по штробам, которые пробиваются в стенке заблаговременно с помощью перфоратора;
сейчас устанавливаем на место подрозетник и заводим вовнутрь подрозетника проводку через особое отверстие. В бетонной либо кирпичной стенке зафиксировать подрозетник снутри можно при помощи гипсовой штукатурки. В гипсокартоне подрозетник закрепляется с помощью 2-ух шурупов, вкрутив их до упора, фиксируются особые скобы, которые и задерживают его на месте;

Принципиально! Если замена выключателя проводится в помещении, где проводка стопроцентно разведена и подключена к сети, прежде всего нужно все обесточить. Только после чего можно приступать к монтажным работам.

закрепив подрозетник и заведя в него провода, можно устанавливать на место сам выключатель. Для этого придется его отчасти разобрать, а конкретно снять декоративную крышку и кнопки. Выполнить это можно при помощи шлицевой отвертки, аккуратненько подковырнув одну из кнопок. Сняв её, можно снять и все другое. В итоге должен остаться только сам механизм с железной крепежной пластинкой;
сейчас подсоединяем к выключателю провода. Делается это так же, как и в случае с наружным выключателем. Но есть одно отличие. В случае с наружным провода подрезались строго под выключатель. Для укрытого выключателя нужно бросить маленький припас около 10 см, и только после чего зачищать концы;
подсоединив провода, аккуратненько укладываем их вовнутрь подрозетника и устанавливаем на место механизм выключателя. После этого закрепляем его снутри;

Принципиально! На рынке продаются выключатели с 2-мя разными креплениями. В первом случае фиксация делается с помощью 2-ух распорок, которые разводятся в стороны методом закручивания фиксирующих винтов. Во 2-м – с помощью 2-ух шурупов, которые вкручиваются конкретно в пластмассовый подрозетник.

зафиксировав механизм выключателя, проверяем качество и корректность соединения тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место кнопки. После этого подаем напряжение.

Установка выключателей – одна из более обычных электромонтажных работ. Её выполнение не просит особенных умений, но и халатности допускать тоже не стоит. Если Вы никогда не делали ничего подобного, лучше перестраховаться и обратиться к спецу.
