Современный рынок отопительного оборудования предлагает широкий выбор систем, которые отличаются энергопотреблением и эффективностью. Одним из наилучших вариантов является теплый пол. Он может быть электрическим либо водяным. Это одна из новых систем, которая равномерно теснит остальные разновидности отопительного оборудования.
Существует определенная разработка, как установить теплый пол. Эту функцию при желании можно выполнить без помощи других. Необходимо учитывать ряд советов и правил по установке и эксплуатации схожих систем. В данном случае оборудование будет потреблять малое количество энергии.
Особенности системы
Установить дома теплые полы может каждый обладатель личной недвижимости. Существует огромное количество разновидностей схожих систем. Они отличаются вблизи черт. Но соединяет воединыжды подобные системы принцип подогрева.
Вне зависимости от системы, которую изберет обладатель дома либо квартиры, нагревательный элемент будет размещаться в основании помещения. Поэтому, самым теплым участком в комнате будет конкретно пол. От него подогретый воздух равномерно движется вверх, остывает. Под потолком будет определяться малый показатель температуры.
Таковой тип нагрева считается более действенным. Обыденный конвектор либо батарея, напротив, обеспечивает больший нагрев под потолком комнаты. Дабы сделать понизу помещения требуемую температуру, будет нужно затратить больше энергии. Теплый пол является энергоэффективным оборудованием.
Разновидности
Существует огромное количество разновидностей систем, которые размещены в толще основания помещения. Они делятся на две огромные группы. В первую из них входят водяные теплые полы. Они представляют собой систему из труб, по которым протекает вода либо другой особый теплоноситель (к примеру, незамерзающая жидкость). Эти коммуникации подключены к котлу.
Во вторую категорию входят электрический теплый пол. Он представляет собой кабель либо другой проводник тока. Существует ряд советов, как верно установить теплый пол. Их непременно необходимо учитывать до ремонтных работ.
Дело в том, что выставленные разновидности обогревательного оборудования созданы для различных помещений. К примеру, водяной теплый пол будет проблематично смонтировать в квартире. В данном случае предпочтение отдают электрическим системам. В личном доме, напротив, эффективнее будет установить водяной теплый пол. Хотя электрические системы в данном случае монтировать также не воспрещается.
Водяной теплый пол

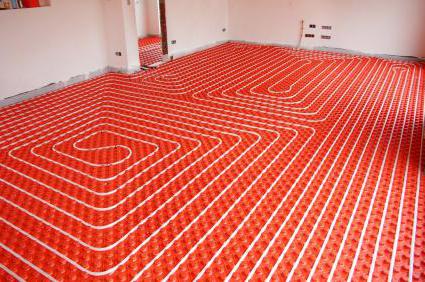

В личном доме, особняке в большинстве случаев устанавливают систему водяного теплого пола. Она содержит в себе котел, к которому с помощью специального оборудования подключены трубы. По ним циркулирует подогретый до определенной температуры теплоноситель. Как установить водяной теплый пол, существует определенная аннотация.
Следует верно высчитать мощность системы. Зависимо от суммарной площади помещений выбирают котел. Его мощности должно быть довольно, дабы обогреть жилье. Котел может работать на жестком горючем (дрова, уголь, пелеты и т. д.), газе либо электричестве. Выбор находится в зависимости от особенностей тарифов и способности подключения того либо другого источника энергии в данной местности.
На каждую комнату подводят свой отопительный контур. К котлу подключается труба для подачи и возврата теплоносителя. Снутри циркулирует жидкость, температура которой не должна превосходить 55ºС. Этот процесс регулирует особая гребенка. Она определяет, в какой контур подать новейшую порцию жаркой воды.
Механизм работы системы
До того как разглядеть, как и где установить теплые полы, необходимо вдуматься в механизм работы системы. Держит под контролем нагрев каждого контура гребенка. Котел нагревает определенное количество воды, которая подается в трубы. Движение теплоносителя обеспечивает насос.
В контуре вода циркулирует до того момента, пока ее температура не опустится ниже данного юзером уровня. Этот показатель фиксирует датчик, который находится в трехходовом клапане. Когда настанет время, заслонка раскроется. Подогретая вода поступит в контур опять, смешавшись с уже остывшей жидкостью.
Когда снутри системы температура добивается очень допустимого значения, которое задал юзер, трехходовой клапан опять поворачивается. Заслонка закроется. Не зависимо от того, в каком положении находится заслонка, насос обеспечивает непрерывную циркуляцию воды.

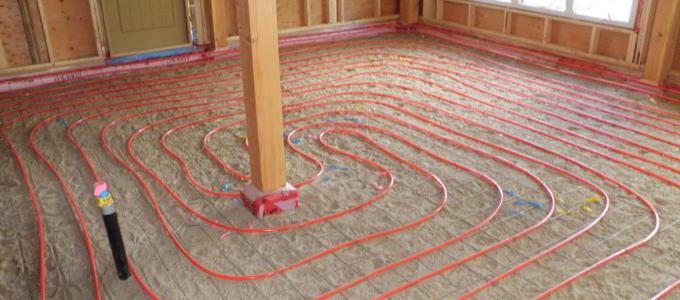

Установка водяного пола
Многих хозяев личного дома интересует, как верно установить теплый пол водяного типа. Необходимо подчеркнуть, что эту работу рекомендуется доверить экспертам. Они сумеют обеспечить неопасный высококачественный установка.
Поначалу основание пола необходимо отменно утеплить. Для этого используют пенополистирол, керамзит либо другие утеплительные материалы высочайшей твердости. Дальше на теплоизолятор укладывают слой гидроизоляции. С помощью особых крепежных планок раскладывают трубу. Для сотворения контуров отопления используются особые разновидности коммуникаций. Трубы можно раскладывать змейкой либо по спирали.

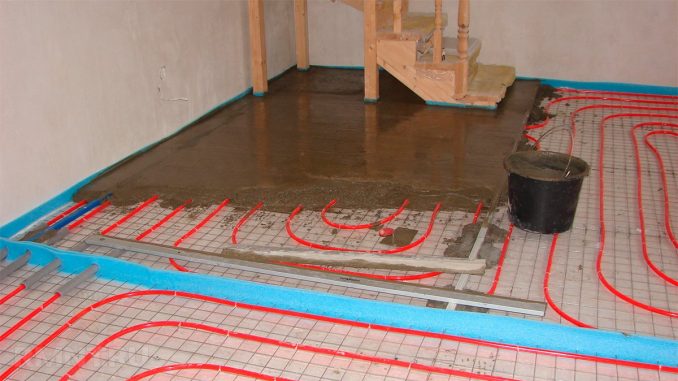

Дальше необходимо уложить слой стяжки. Она должна быть более 5 см. Чем обширнее были разложены трубы, тем больше раствора будет нужно залить на основание пола. В неприятном случае нагрев будет происходить неравномерно. Возникает эффект «термический зебры». Подключение котла должны проводить надлежащие инстанции и высококвалифицированные спецы.
Электрический теплый пол
Некоторых хозяев квартир интересует, можно ли устанавливать теплый пол в таком жилье. Водяную систему в данном случае смонтировать будет довольно проблематично. Будет нужно отрешиться от централизованного отопления. Дальше необходимо получить разрешение на установку котла. В почти всех квартирах особенности проектировки не позволяют установить схожее оборудование. Это очень недешево и проблематично.
Для обитателей квартир применимым вариантом станет использование электрических проводов для отопления. Система состоит из жилы, по которой проходит ток. Он стремительно нагревает кабель. Вокруг жилы проходит несколько различных защитных оболочек. Они предупреждают повреждение нагревательной жилы, позволяют умеренно распределить тепло по поверхности пола.
Подобные системы работают от обыкновенной бытовой сети. В продаже представлено огромное количество разновидностей электрических теплых полов. Они отличаются областью использования, особенностями монтажа.
Разновидности электрических теплых полов
В категории электрических теплых полов можно выделить три разновидности систем. К первой группе относят кабель, толщина которого составляет порядка 7 мм в поперечном сечении. Его непременно монтируют в стяжку. Эту систему можно смонтировать под кафель, ламинат, паркет, линолеум либо узкий ковролин.
2-ой разновидностью электрических систем является узкий кабель. Он имеет толщину около 3-3,5 мм. Такие системы могут быть разложены на специальной сетке. Его необходимо просто раскатать и зафиксировать с помощью скотча на поверхности. Узкий провод может также поставляться в бухте. Его раскладывают в виде змейки вручную. Сверху на узкий провод укладывается плиточный клей и плитка.
Как установить электрический теплый пол, существует определенная система. Необходимо подчеркнуть, что установка в данном случае отличается простотой. Если же необходимо установить теплый пол под такие покрытия, как ламинат, линолеум, можно дать предпочтение пленке. Это самый обычный в монтаже вариант обогревательных систем для пола.
Терморегулятор
Температуру нагрева электрического теплого пола держит под контролем особый датчик терморегулятора. Без этого устройства в помещении с течением времени стало бы очень горячо, а электроэнергия расходовалась бы неэффективно. До монтажа системы необходимо разглядеть, как установить датчик теплого пола. Это легкая процедура.
Терморегулятор может иметь интегрированный в корпус датчик. Устройство устанавливают на высоте более 1 м от пола. Датчик определяет температуру воздуха в комнате. По мере надобности устройство отключит подачу питания кабеля. Когда температура опять опустится до данного значения, терморегулятор включит систему.
В продаже также представлены приборы, в набор которых заходит выносной датчик. Он укладывается в специальной гофротрубе, конкретно вблизи с теплым полом. Этот способ замера температуры является лучше. В некоторых моделях терморегуляторов предвидено наличие воздушного и выносного датчика. В данном случае в помещении устанавливается очень комфортабельная температура, исходя из 2-ух характеристик.
Установка кабеля в стяжку
Производители в набор поставки оборудования для подогрева непременно вкладывают подробную аннотацию, как установить теплый пол. Между витками кабеля должно быть расстояние более 5 см и менее 20 см. Идеальнее всего укладывать провод с шагом 10-12 см. Выбор находится в зависимости от теплопотерь в помещении.
На основание пола укладывают слой теплоизолятора (пенополистирол шириной 3 см). На него укладывают гидроизоляцию и армирующую сетку с ячейками 100х100 мм. К сетке с помощью пластмассовых фиксаторов укладывают провод. Необходимо избрать место для установки терморегулятора. От него делают штробу по стенке. В нее укладывают гофротрубу, в которую вводится датчик. Она укладывается также между витками провода. Основание заливают стяжкой 3 см с добавлением пластификатора.
Провода от датчика подсоединяют к терморегулятору. Сюда же подводят кабель теплого пола и коммуникации основной сети.

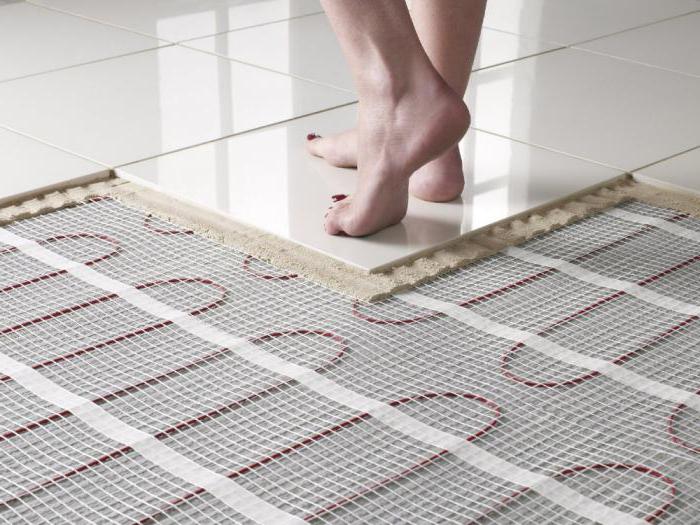

Установка кабеля под плитку
Существует определенная методика, как установить теплый пол под плитку. Этот вариант монтажа проще. Для этого не будет нужно применять стяжку. Систему можно будет эксплуатировать уже спустя неделю после монтажа. Кабель, который был залит в стяжку, впервой включают спустя месяц после установки.
Мат раскатывают на чистую, прогрунтованную поверхность. В данном случае использовать теплоизолятор необязательно, в особенности если квартира находится не на нижнем этаже. Узкий провод также раскладывают змейкой. Шаг укладки составляет 7-10 см.
Дальше устанавливают аналогичным образом датчик от терморегулятора. Только в данном случае штробу придется делать не только лишь в стенке, но и в основании пола. Дальше укладывается кафельная плитка. На ее поверхность наносится слой раствора 3-5 мм. Установка плитки делается обыденным образом.
Установка пленки
Проще всего осуществляется установка пленочного теплого пола. Но следует учитывать, что эту систему нельзя укладывать под плитку. В таких критериях пленка не проработает длительно. Класс ее изоляции на порядок ниже, чем у провода. Потому пленку рекомендуется монтировать под ламинат, линолеум либо ковролин.
Производитель в аннотации непременно ведает, как установить теплый пол. Будет нужно приобрести особый утеплительный материал. Это может быть подложка под ламинат либо другие рулонные теплоизоляторы, созданные для пола. Их толщина составляет 4-7 мм.
В соответственных местах на подложке вырезают углубления для установки датчика температуры (в данном случае без гофротрубы), также всех соединительных частей пленки. Когда пленка будет разложена на основание, монтируют покрытие без клея и раствора.
Рассмотрев вопрос о том, как установить теплый пол, каждый сумеет выполнить эту функцию без помощи других.
Установка теплого пола: как это делается и что нужно знать
Одним из методов повысить удобство проживания в квартире, выполнить её более тёплой и уютной, является установка тёплого пола. Часто это возможно окажется чуть не единственным выходом, в особенности когда холод в квартире обоснован её расположением (верхние этажи, угловые комнаты, не отапливаемый подвал снизу и т.д.). До того как принимать решение по монтажу тёплого пола, идеальнее всего ознакомиться с вероятными вариациями его выполнения, что дозволит принять обоснованное и взвешенное решение по использованию тёплого пола.
Теплый пол в квартире
Что избрать?
Для обыкновенной квартиры в обыкновенном высотном доме самым хорошим вариантом является тёплый пол с электрическим обогревом. Установку тёплого пола подобного типа можно проводить в таковой квартире без дополнительного согласования с инспектирующими и контролирующими органами, нужно только верно найти нужные характеристики самого пола и электрической сети.
В текущее время из электрических тёплых полов более нужными являются:
- с внедрением греющего кабеля (кабельные полы);
- с внедрением особых термоматов;
- с внедрением специальной плёнки (плёночные либо инфракрасные полы).
Установка тёплого пола каждого из перечисленных типов имеет особенности, обусловленные применением разных нагревательных частей в каждом из упомянутых вариантов.
Кабельные тёплые полы
В этом случае применяется особый, так именуемый, нагревающийся кабель. Его особенностью является нормированное выделение тепла на единицу длины при пропускании электрического тока. Существует несколько типов подобного кабеля:
- одножильный;
- двухжильный;
- саморегулирующий.

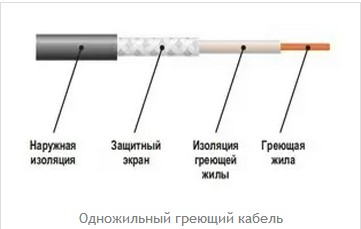

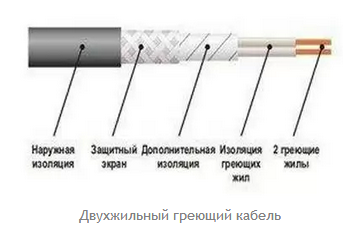

Что собой представляют два первых из вышеупомянутых кабелей можно узреть на рисунках ниже. Саморегулирующий отличается от двухжильного конфигурацией количества выделяемого тепла зависимо от степени нагрева кабеля.
 |
 |
Любой из последующих упомянутых видов кабеля дороже, чем предшествующий, и установка теплого пола, стоимость которого, в том числе, содержит в себе стоимость нагревательного элемента, будет различаться зависимо от применяемого типа.
Необходимо отметить, что тип кабеля сказывается на методе его раскладки на поверхности пола. Для одножильного нужным требованием является возврат его после раскладки в ту же точку, где она начиналась. На двухжильный кабель это требование не распространяется. Иллюстрируют эти утверждения приведённые ниже картинки:

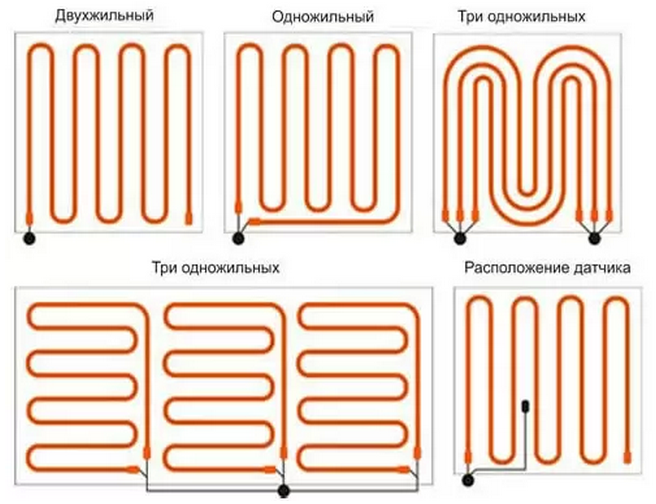

Вероятные раскладки греющего кабеля
Подготовка к монтажу
В этом случае на шаге подготовки, не считая выбора типа нагревательного элемента, нужна создать план расположения нагревательных частей по всему полу, к примеру, как это показано на рисунке:

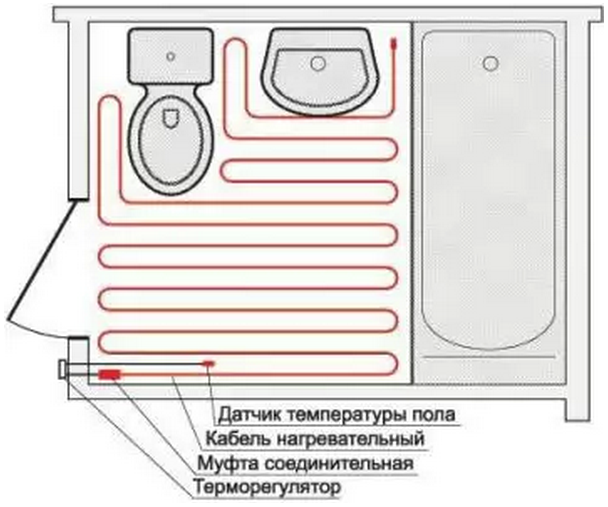

Схема расположения кабеля в ванной комнате
На этом же шаге работ лучше обусловиться с выбором покрытия, так, распространенной является установка тёплого пола под плитку. Также при подготовке должно быть определено место расположения терморегулятора, управляющего нагревом тёплого пола.
Советуем к чтению:
Порядок выполнения работ

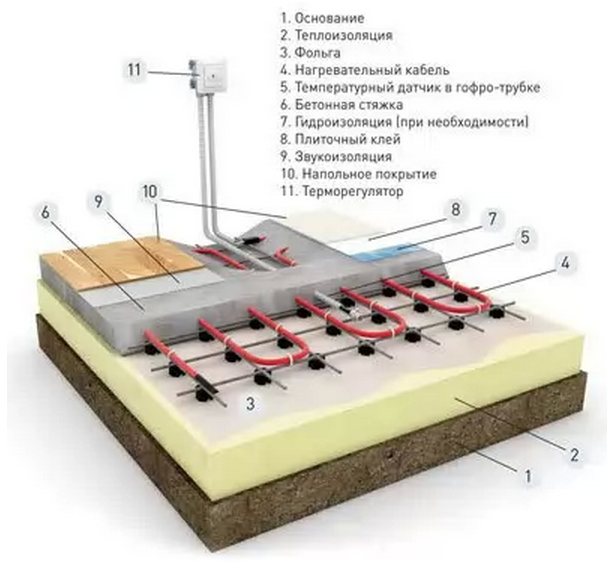

Структура тёплого пола в разрезе показана на рисунке:
Структура тёплого пола
Установку теплого пола, под плитку она будет выполняться либо нет, начинают с подготовки поверхности для его укладки. Так именуемый «черновой» пол, т.е. начальную поверхность перекрытия, сглаживают, по мере надобности выполняя цементную стяжку. После выравнивания пола на него укладывают слой термоизоляции. Она делается как по пощади пола, так и на высоту 15-20 см по стенкам.
Схожая термоизоляции должна быть реализована в неотклонимом порядке, т.к. в неприятном случае установка тёплого пола, электрического либо любого другого, востребует роста расходов на эксплуатацию из-за значимых теплопотерь. Толщина слоя термоизоляции по полу должна быть более 2-ух см, на стенках – более 1-го сантиметра. Если установка тёплых полов в квартире затрагивает и ванную комнату, то поверх термоизоляции нужно выполнить дополнительно гидроизоляцию.
После выполнения термоизоляции поверх неё делается цементная стяжка, на которую, после её высыхания, укладывают фольгу. Её предназначение – рассредотачивание тепла (умеренно) по всему полу и исключение локального перегрева кабеля.
Потом поверх фольги устанавливают монтажную ленту, расположенную перпендикулярно нагревательному кабелю с шагом 50 см. К ней конкретно будет крепиться кабель в особых скобах, как это показано на рисунке. Саму ленту укрепляют к полу с помощью шурупов.

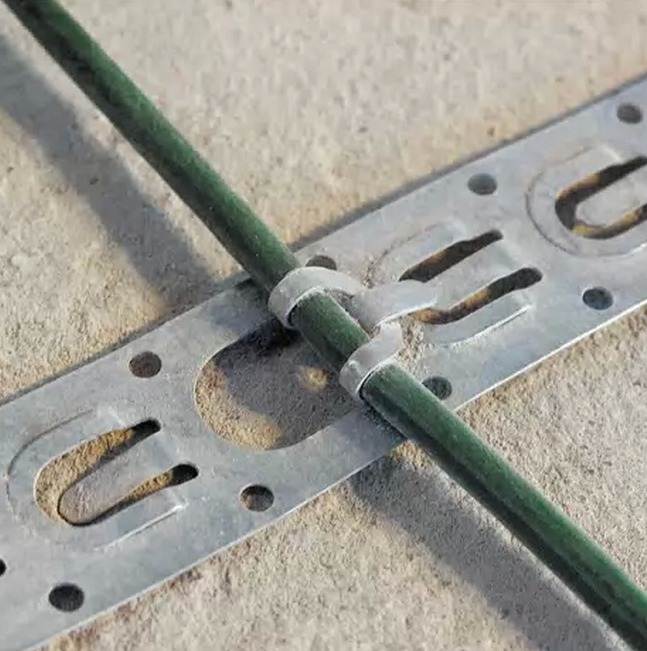

Крепление греющего кабеля
После размещения в согласовании с планом кабеля и его крепления, необходимо установить датчик температуры. Он укладывается в гофрированную трубку и его располагают между уложенными линиями кабеля. Сигнальные цепи от датчика прокладывают совместно с питающими шинами кабеля.
После чего изготовка тёплого пола можно считать завершённым. Его тестируют, зачем краткосрочно включают и убеждаются в его работоспособности. Всё заливается цементно-песчаной консистенцией шириной три-восемь см. Когда смесь высохнет, задачку – как установить электрический тёплый пол можно считать решённой и пора приступить к настилу напольного покрытия.
Тёплый пол с внедрением термоматов
Ознакомившись с описанием, как установить тёплый пол, приведённым выше, можно отметить его основной недочет. Он просит выполнения цементно-песчаной стяжки, в итоге чего существенно подымается уровень пола. Выполнить схожее не всегда может быть, но в таком случае можно установить другое выполнение тёплого пола, в какой нагревательным элементом выступает термомат. Он представляет собой узкий кабель, расположенный на синтетическом основании, и как он смотрится, можно узреть на рисунке:
Советуем к чтению:

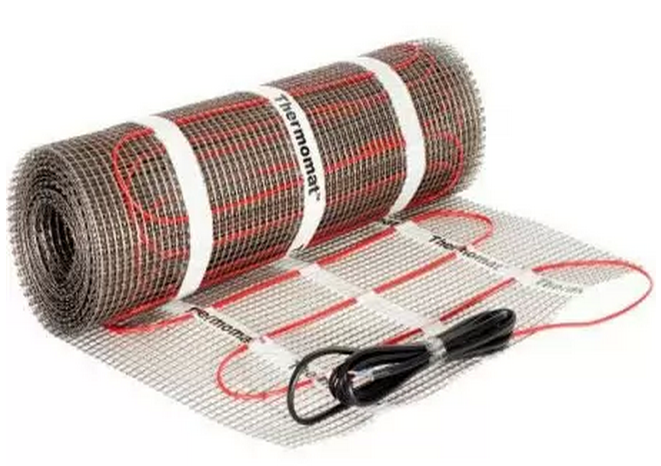

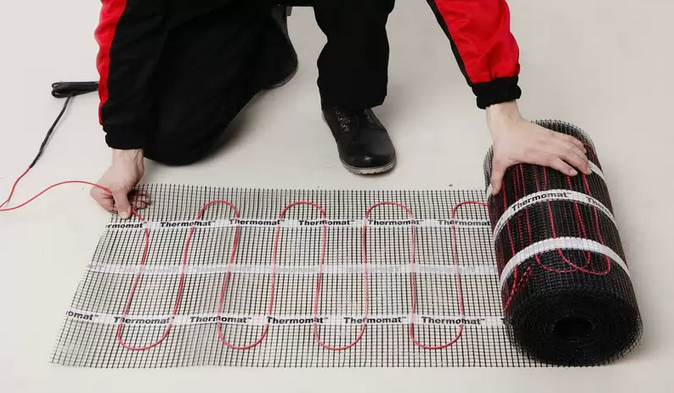

Нагревательный мат

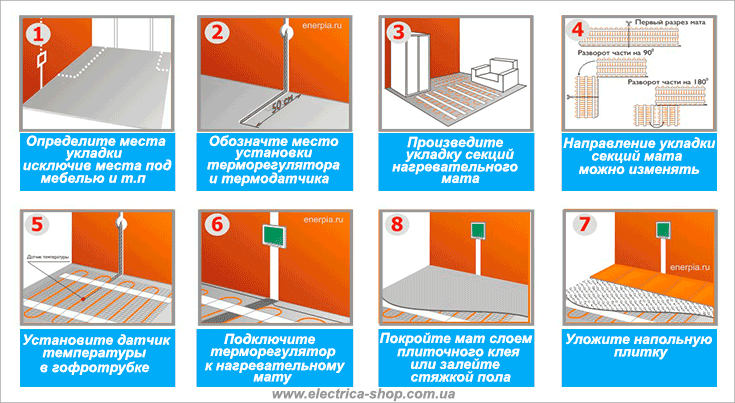

Выполнение работ по монтажу тёплого пола подобного типа занимает еще меньше времени, чем при монтаже кабельного подогрева. Работу нужно начинать с подготовки плана расположения нагревательных частей и высчитать нужную мощность подогрева.
На стенке готовится место для установки термостата и пробивается штроб, в который будет уложен термодатчик в гофротрубке и провод для подачи электрического тока. С пола убирается мусор, в штроб вставляется и крепится гофрированная трубка термодатчика. На полу сначало располагается теплоизолирующий материал с отражающей поверхностью. Сверху, начиная с места расположения термостата, укладывается термомат. Если необходимо поменять направление укладки, то плёнку можно разрезать, не повреждая кабель, как это показано на рисунке, и вести укладку термомата в другом направлении.

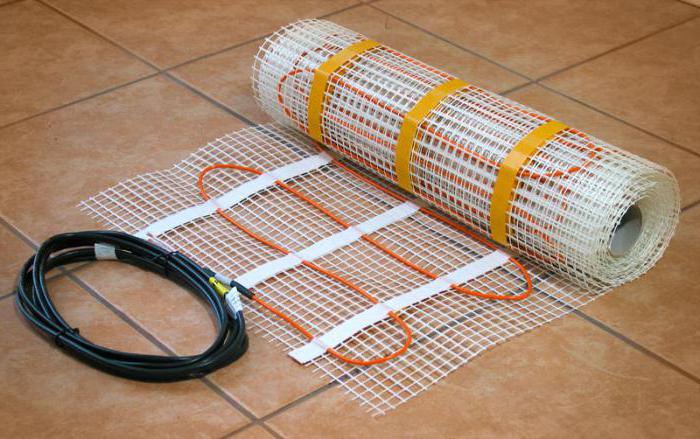

Установка нагревательных матов
Крепится термомат к полу при помощи клея, скотча либо хоть каким другим методом, главное требование – не разрушить кабель. После того, как укладка завершена, устанавливается датчик в гофротрубке. Поверх термоматов укладывается напольное покрытие, сами нагревательные элементы размещаются в клеевом слое. В качестве напольного покрытия могут быть применены многие материалы, вероятна установка тёплого пола под ламинат, плитку и т.д.
Инфракрасный тёплый пол
При пропускании электрического тока через специальную плёнку возникает инфракрасное излучение. Установка тёплого инфракрасного пола будет производить подогрев помещения еще эффективней, чем при любом другом варианте электрического обогрева. Такое излучение не оказывает негативного воздействия на организм, а бесспорным достоинством схожей плёнки является малая толщина.

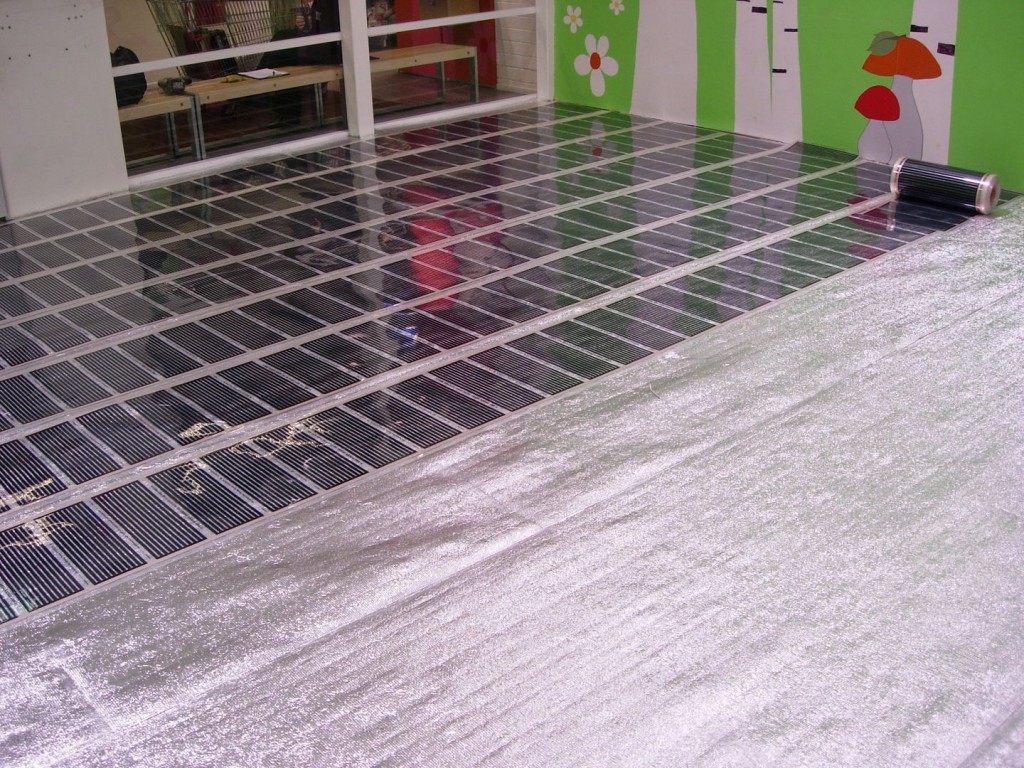

Инфракрасный пленочный пол
Установка тёплого плёночного пола не просит огромного расхода сил и времени. Довольно легко плёнку расстелить по поверхности и закрыть напольным покрытием. Если приходится укладывать несколько отдельных листов плёнки, то их нужно соединить между собой проводами. Контроль за температурой подогрева осуществляется с помощью термостата. Более тщательно, для примера, всю функцию монтажа можно поглядеть на видео
Но нужно учесть, что принципиальна не только лишь установка тёплого пола, прайс-лист выполняемых работ должен предугадывать внедрение различных защитных материалов при разных финальных напольных покрытиях.
Выбирая тёплый пол для собственной квартиры, нужно учесть огромное количество причин, в том числе и особенностей, присущих различным типам обогреваемых полов. Выбор определенного варианта подогрева пола предназначает те работы, которые придётся выполнить для его реализации.

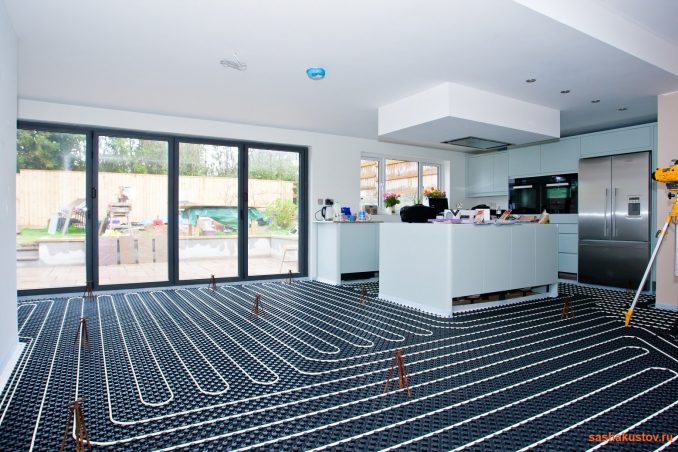

Водяной теплый пол своими руками
В ближайшее время многие делают отопление в жилье на базе теплого пола, что позволяет более нормально распределять тепло по жилой площади. Пол с обогревом делается водяным либо электрическим. Водяной пол выполнить труднее, потому он более накладный. Что касается электрического теплого пола, то устанавливается он намного проще, а вот издержки на его эксплуатацию несколько выше. Если пол смонтировать без помощи других, то водяной теплый пол выходит более экономным, так как издержки на его эксплуатацию малые.
Как работает теплый водяной пол

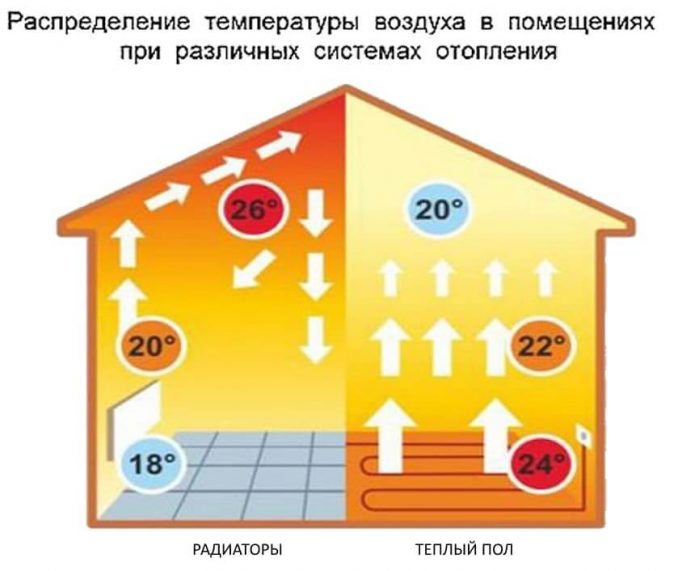

Рассредотачивание термических потоков при различных системах отопления
Дабы получить подобные полы, нужно пользоваться системой труб, по которым прокачивается теплая вода. В главном трубы устанавливаются на шаге формирования стяжки, хотя есть и сухие системы. Хоть какой из этих вариантов подразумевает использование труб маленького сечения, которые укладываются под напольное покрытие либо вмуровываются в стяжку.
Область использования
Обычно, схожая система отопления применяется в личных постройках, так как в высотных домах, в особенности возведенных в русские времена, достаточно трудно воплотить схожую технологию. Невзирая на это, многим удается это выполнить, хотя шансов на то, что система будет отлично работать, совершенно не много, тем паче при наличии централизованной системы отопления. К тому же, в таких критериях навряд ли получится получить соответственное разрешение от управляющей компании на установка и подключение схожей системы.
Водяной теплый пол предполагает огромное количество труб маленького поперечника
В некоторых постройках начали делать 2 системы отопления: радиаторную и для теплых полов, потому никакого разрешения на установка водяного теплого пола не нужна. В таких постройках система гидравлической подачи теплоносителя рассчитана и на использование теплых полов.
Технологические нюансы
Прежде всего нужно ознакомиться с механизмом работы теплых водяных полов, также с их элементами, обеспечивающими нужный режим работы.
Регулирование температуры
Дабы получить комфортабельную температуру пола, порядка +27 градусов, нужно иметь температуру теплоносителя не больше 45 градусов. Температура выше +28 градусов не считается комфортабельной, как и поболее низкая, не дающая полезного эффекта.
Если гласить о централизованной системе отопления, то температура теплоносителя несколько выше и составляет порядка 60-65 градусов. Конденсационные газовые котлы более экономные при низких температурах, потому их допустимо подключать конкретно к теплым водяным полам.
Если используются другие типы котлов, то в такую систему нужно включать узел подмеса, который предназначается для подачи к жаркой воде котла более остывшей воды из оборотного трубопровода. Схожая схема теплого пола показана на рисунке ниже.

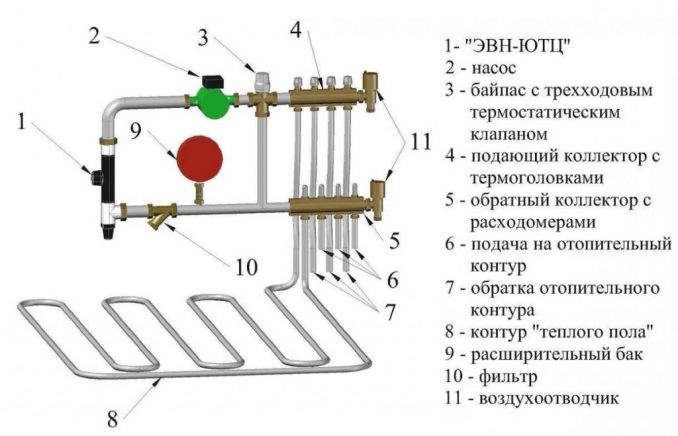

Схема устройства водяного теплого пола
Система работает следующим образом. Вода греется котлом, после этого она поступает на термостатический клапан, который и регулирует температуру теплоносителя. Если температура выше требуемого значения, то он раскрывается и происходит смешивание охлажденной воды из оборотного трубопровода и нагретой воды, поступающей из котла.
На рисунке видно, что перед циркуляционном насосом имеется перемычка, с установленным на ней двух- либо трехходовым клапаном. При помощи этого клапана осуществляется смешивание 2-ух теплоносителей, за счет чего происходит регулирование температуры.
Работой клапана управляет термостат, который установлен сразу за циркуляционным насосом. Если температура водяного потока соответствует данной, то термостат закрывает клапан, а если она выше, то клапан раскрывается и в теплоноситель начинает поступать вода из обратки.
Рассредотачивание по контурам

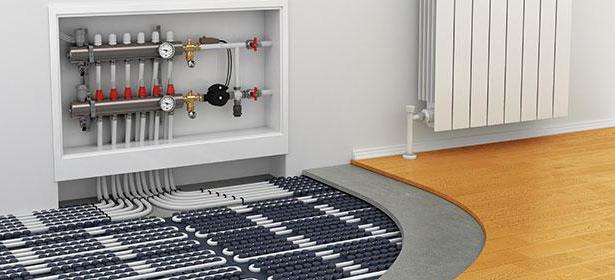

После чего подогретая вода до подходящей температуры поступает на гребенку, которая распределяет теплоноситель по контурам. Гребенка устанавливается в этом случае, если контуров несколько. В случае, когда теплый пол смонтирован исключительно в одном помещении и имеет только одну петлю из труб этот элемент не обязателен. Если теплые полы смонтированы в нескольких помещениях, то без гребенки не обойтись. Ее еще именуют коллектором теплого пола и состоит этот узел из 2-ух труб, одна из которой подключена на подаче, а 2-ая – на обратке. К этим трубам подключаются все входы и все выходы соответственных контуров теплого пола.

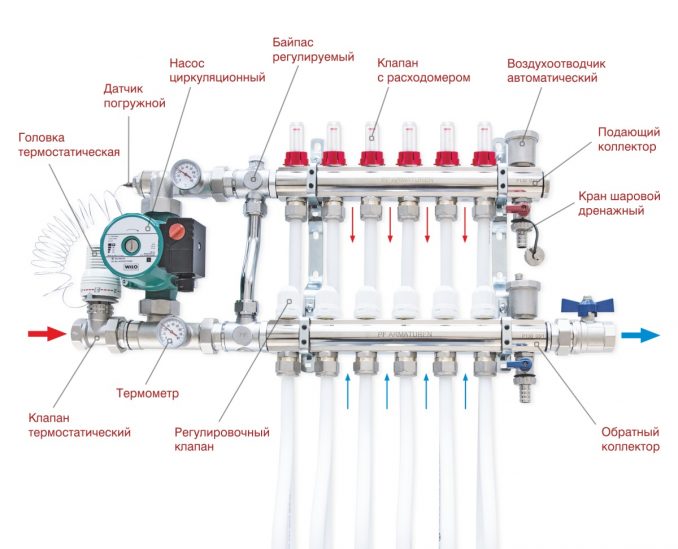

Смесительный узел теплого пола с возможностью автоматического поддержания температуры
При монтаже теплого пола в нескольких помещениях, должна быть возможность отдельного регулирования температуры каждого контура. Это нужно, так как любая комната имеет определенное предназначение, а во-2-х, каждый контур может иметь свою длину, а это значит, что любой из них передает различное количество тепла. К тому же, зависимо от расположения комнаты, любая из них просит для нагрева различное количество энергии. Это типично для угловых квартир, в каких не одна, а две, а то и 3 стенки контактируют с улицей. Обычно, такие комнаты более холодные, по сопоставлению с теми, стенки которых являются общими для 2-х либо для 3-х квартир. Естественно, что присутствие гребенок с термостатами существенно увеличивает общие издержки на приобретение оборудования для теплых полов.
Есть разные типы терморегуляторов: одни регулируют температуру воздуха в комнатах, а другие – температуру пола. И те и другие действуют на управляющие элементы, установленные на гребенках. Управляющие элементы, зависимо от нрава сигнала, выдаваемого терморегуляторами, уменьшают либо наращивают объемы теплоносителя, подаваемого в систему отопления.
В случае возникновения нештатной ситуации, когда перекрывается подача теплоносителя на все контуры, предусмотрен байпас, по другому вода в котле может закипеть, что может вывести котел из строя, хотя все котлы имеют защиту от перегрева. Наличие байпаса позволяет части теплоносителя миновать систему отопления. Это позволяет обезопасить котел от аварийных ситуаций.
