Самый престижный запрос на тему освещения в квартире – «Как установить светодиодные ленты для подсветки потолка». Каждый год спрос на светодиодное освещение непреклонно растёт. Что это, престижные тенденции либо здравый смысл?
Светодиоды имеют ряд преимуществ перед другими источниками освещения:
- Лучший диапазон (очень близок к дневному свету);
- возможность выбора цветовой палитры;
- возможность зонального освещения;
- понижает издержки на электроэнергию;
- высочайший срок службы.
Подсветку потолков можно применять как основное, дополнительное (ночное) и декоративное освещение.
Если светодиоды делают роль основного освещения, нужно соблюдать санитарные нормы, чтобы не навредить собственному здоровью.
Требуемая освещенность помещения находится в зависимости от его предназначения. Рациональные характеристики согласно СНиП показаны в таблице ниже.

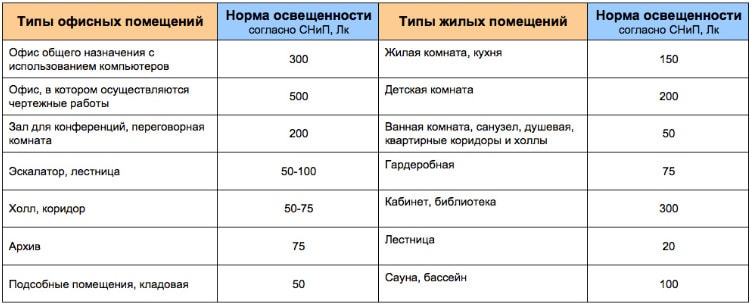

Требуемая освещенность помещения, в зависимости его предназначения
Зная требуемое освещение, необходимо подобрать светодиодную ленту и драйвер питания.

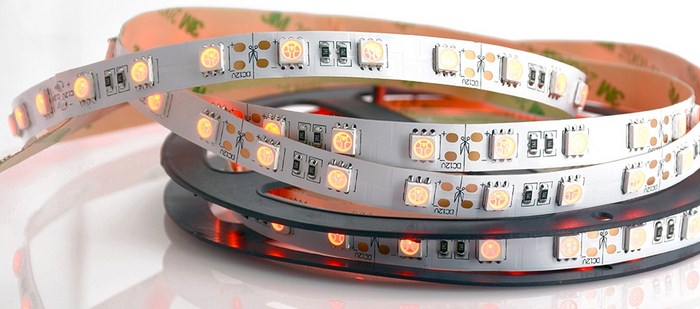

Более пользующимися популярностью являются светодиодные ленты на базе модулей SMD 3528 и SMD 5050. Подробные технические свойства этих светодиодов сможете отыскать тут.
Оба варианта нам подходят. SMD 5050 будет нужно наименьшей длины (но она дороже), в виду ее завышенной яркости. Разберем расчет на примере.
Расчет подсветки потолка светодиодной лентой
Разберем расчет подсветки на определенном примере. Входные данные:
- Комната — 20 м 2 ;
- Светодиодная лента SMD 5050.
Способ I
Светодиодная лента SMD 5050 белоснежная 60 led на 1м имеет световой поток 800 люмен на метр (свойства фаворитных светодиодных лент собраны в конце статьи). При площади комнаты 20 м.кв освещенность от 1 метра ленты будет 40 люкс (800 люмен / 20 м.кв).
Для жилой комнаты либо кухни комфортабельный уровень освещенности 150 люкс. Умножим его на коэффициент высоты потолка:
- до 2,7м — 1;
- 2,7 — 3м – 1,2;
- 3 — 3,5м — 1,5.
Означает, таковой ленты будет нужно:
150Лк / 40Лк * 1 = 4 метра
Но при длине ленты 4 метра, ее тяжело умеренно расположить по периметру комнаты. Давайте воспользуемся другим способом расчета, исходя из фиксированной длины ленты (по всему периметру комнаты).
Способ II
При размерах помещения 5 на 4 метра, длина периметра – 18м. Исходя из потребности в 150 люкс, используем следующую формулу:
Нужная яркость ленты (люмен/м.п) = требуемая освещенность * площадь комнаты / периметр комнаты
Нужная яркость ленты = 150 * 20 / 18 = 170 люмен/м.п.
Беря во внимание, что это не прямой световой поток, а отраженный от потолка, для компенсации прибавляем 10-20%.
170 * 1,2 = 200 лм/м.п
Итого нам нужна светодиодная лента с яркостью свечения 200 люмен/м.п, к примеру SMD 3528 60 шт/м с яркостью 240 Лм/м.п.
Суммарная мощность таковой ленты длинноватой 18м будет 4,8 Вт/м * 18 = 86,4 Вт. Берем плюс 25% припаса мощности:
86,4 * 1,25 = 110 Вт
Осталось избрать драйвер.
Расчет драйвера для светодиодной ленты
Избрать подходящий блок питания для светодиодной ленты до боли просто. Мощность светодиодов рассчитана на:
- Напряжение питания – 12В (пореже 24В). Требуемое напряжение указывается в сопроводительной документации (на упаковке);
- Потребляемый ток указывается на упаковке из расчета на 1м. В среднем 0,02А на 1 светодиод.
Если потребляемый ток не указан, умножаем ток 1 светодиода 0,02А (SMD 3528) на количество диодов на 1м (60 шт) и на длину ленты (18м).
0,02 * 60 * 18 = 21,6А
Итоговые характеристики блока питания: 110+ Вт и 22+ А.
Рациональнее будет поделить всю цепь на 2-4 контура с несколькими блоками питания наименьшей мощности.
Схема подключения светодиодной ленты к блоку питания

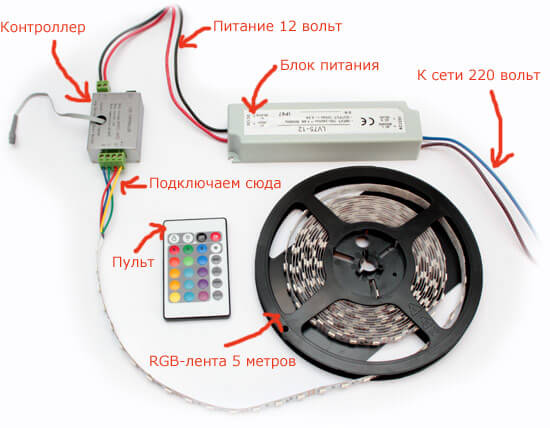

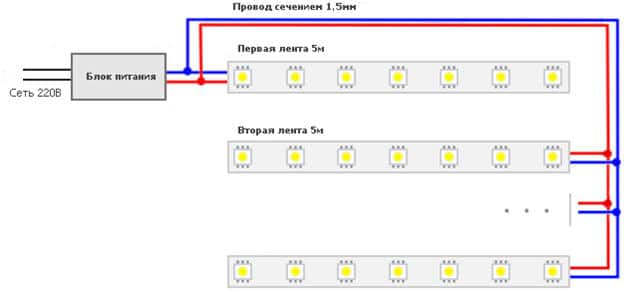

Схема подключения к блоку питания
Это традиционный вариант монтажа. В местах соединений используйте коннекторы либо пайку. Тщательно как верно соединять светодиодную ленту.
Не подключайте последовательно несколько лент, суммарной длиной более 5м. Производитель устанавливает толщину токопроводящих дорожек на ленте из расчета наибольшей длины участка 5м.
Следуя из вышесказанного, подключайте ленты к драйверу только параллельно!
Ошибки при расчете освещения потолка
На веб-сайтах, посвященных светодиодному свету, нередко спутаны даже базисные понятия. Некоторые высчитывают светодиодное освещение в ваттах, что в корне не правильно, так как светоотдача у каждого типа матрицы различная. Некоторые пробуют сравнить люксы диодика и лампы накаливания, что тоже ошибочно.
Мощность осветительного устройства для нас не имеет значения, это КПД источника света и применяется только для сравнительного перерасчета.
Советы 4-5 Вт/м.кв для светодиодной лампы необходимо игнорировать. Световой поток при таковой мощности может быть от 180 до 330 люмен на 1 метр (зависимо от светодиодной матрицы). При площади комнаты в 20 кв.м общая освещенность будет от 3600 до 6600 люмен. Разница практически в 2 раза.
Свойства светодиодных лент
Для удобства расчета мы собрали сравнительные таблицы нескольких фаворитных типов SMD лент.
| Тип ленты | Диодов на метр | Мощность P, Вт/м | Напряжение U, В | Яркость, Лм/м |
| SMD 3528 | 60 | 4,8 | 12 | 240 |
| 120 | 9,6 | 12 | 440 | |
| 240 | 19,2 | 12 | 880 | |
| SMD 5050 | 60 | 12 | 12 | 800 |
| 120 | 24 | 12 | 1600 |
Непременно обращайте внимание на страну производитель. У разных производителей значения яркости могут осязаемо различаться.
Возьмем в качестве примера пользующуюся популярностью SMD 3528 (нейтральная-белая) 60 шт/м.
| Яркость, лм/м.п | 240 | 380-420 | До 500 |
| Мощность, Вт | 4,8 | 4,8 | 4,8 |
Китайские диоды в 1,5 раза тусклее тайваньских и в 2 раза слабее европейских изделий. Многие сделают возражение, что и стоят они в 4-5 раз дешевле «европейца». С этим не поспоришь, но стоимость обычного драйвера для ленты потянет как 10 метров супербюджетных светодиодов.
Что бы смастерить настольную лампу вариант полностью приличный, но для освещения квартиры брать детище из поднебесной просто не прибыльно.
Варианты монтажа
Как установить светодиодные ленты для подсветки потолка? Это находится в зависимости от того, на что будет устанавливаться лента.

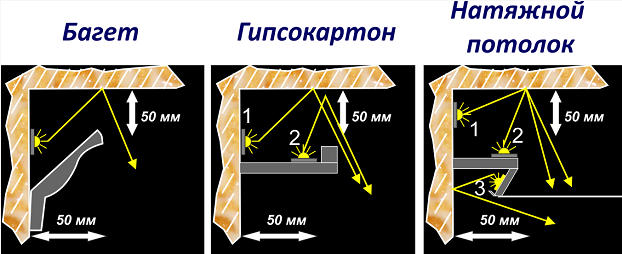

Метод монтажа светодиодов, зависимо от базы под светодиоды
В принципе, варианты монтажа ограничены только полетом фантазии. Но лучше учитывать, что светодиод – точечный источник высочайшей яркости с малым углом рассеивания и глядеть конкретно на него неприятно. Потому при монтаже необходимо предугадать световой барьер, которым при стандартных схемах являются багет, гипсокартон или монтажная планка для натяжного потолка.
Заместо моно- можно применять разноцветную (RGB) ленту, которая послужит ночной подсветкой.

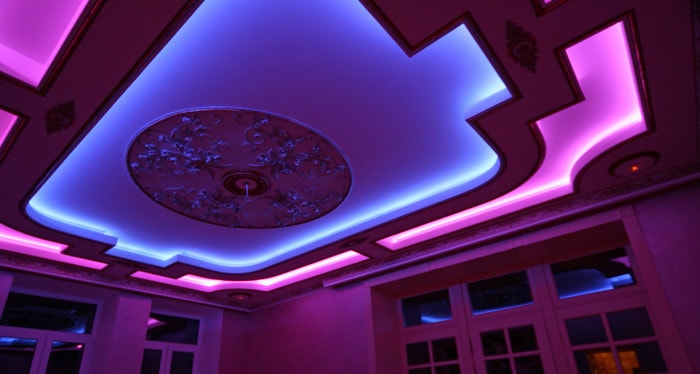

Разноцветная RGB лента в качестве ночной подсветки
Потолочная подсветка натяжного потолка, размещенная ЗА полотном потолка, находится в зависимости от материала полотна. Если он плотный либо темных цветов, светопропускающая способность его низкая, и ленты, размещенные над тканью, сгодятся только для ночной подсветки.
Подсветка натяжного потолка с внедрением полупрозрачных материалов, да к тому же с нанесением изображений, позволяет сделать неподражаемую атмосферу в любом доме.

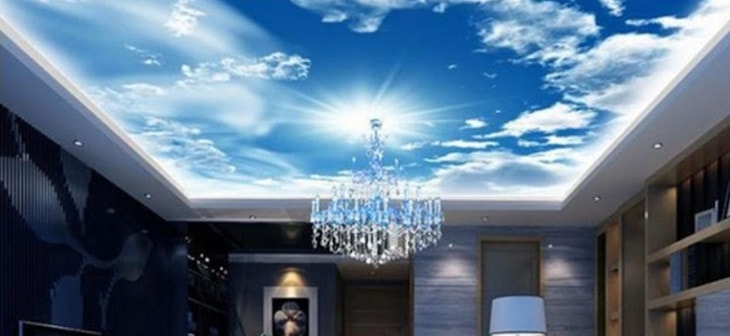

Подсветка натяжного потолка с рисунком
Раздельно стоит коснуться варианта натяжного потолка «звездное небо». Как подсветить потолок светодиодной лентой находится в зависимости от конструктивных особенностей этого решения. Существует два типа технического выполнения такового декора – статический и динамический.
Статический — когда набросок нанесен на полупрозрачную ткань. В данном случае подсветка располагают по периферии, а по мере надобности и на самом потолке.
Динамический — по дизайну рисунки он может быть стопроцентно схож, но над тканью устанавливается система оптоволоконных проводников, передающих сигнал от проектора. Благодаря этому достигается натуральное мигание звезд и эффект полного погружения.

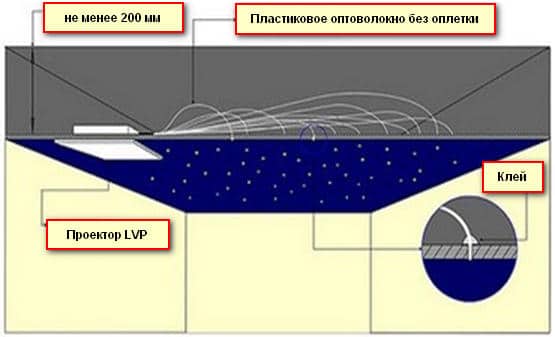

Как осуществляется динамическая подсветка потолка
Светодиодное освещение потолка на сто процентов оправданное решение. Невзирая на относительно высочайшие начальные издержки, таковой тип освещения в квартире будет веселить глаз, и в перспективе окупится за счет существенного понижения употребления энергии на освещение квартиры.
Как установить светодиодную ленту на потолок своими руками: аннотация
С каждым деньком светодиодные изделия применяют все почаще, и стали довольно пользующимся популярностью. Такие подсветки, в особенности в купе с натяжными потолками в состоянии сделать иллюзию того, что помещение очень высочайшее и в то же время довольно отлично отражается. Не считая того, такое освещение хорошо смотрится в комплекте с гипсокартонными конструкциями, наглядно показано на рисунке.
Для того дабы во время установки не появлялось никаких проблем, светодиодные ленты прикрепляют на особый профиль. Данные изделия потребляют не достаточно электроэнергии и могут служить в протяжении многих лет. Такие достоинства на сегодня очень интенсивно используют конкретно в маркетинговой промышленности.
Процесс установки светодиодной ленты на потолок своими руками должна происходить в согласовании с соблюдением правил. Это будет гарантировать хороший итог и возможность эксплуатировать светодиодное освещение в протяжении многих лет. Если же вы не до конца убеждены в собственных силах и в том, что у вас получится установка светодиодной ленты, то поглядите фото и видео на нашем веб-сайте, где вы можете узреть весь процесс работ в подробностях.
Типы и особенности выбора LED ленты
На сегодня есть огромное количество светодиодных типов лент. Их могут различать по самым различным чертам, которые прямым образом оказывают влияние на выбор.
Итак, делят ленты на различные типы зависимо от вида светодиодов, которые в них инсталлируются. На сегодня можно повстречать два типа маркировки SMD 3528 и SMD 5050.
Различают и по количеству светодиодов, которые могут находиться на одном метре светодиодной ленты. Соответственно, к данному моменту можно отнести еще яркость изделия и мощность и то, сколько энергии оно потребляет. Есть два типа ленты, где на метре изделия может располагаться 30 светодиодов либо же 60.
Если гласить о качестве различного рода частей изделия, то можно поделить на проф ленты и те, которые относятся эконом классу. Для проф светодиодных лент применяют только те элементы, которые прошли кропотливый отбор и соответствуют всем суровым требованиям. Подобные изделия имеют хорошие свойства и могут эксплуатироваться в протяжении довольно долгого времени. Экономичные LED ленты стоят еще дешевле и имеют не такие хорошие технические свойства, но это не особо отображается на сроке их службы.
Их делят на типы и зависимо от разной степени защиты от воздействия воды, грязищи и пыли, различного рода жестких частиц и механических повреждений. Схожее указывается в маркировке ленты. Необходимо отметить, что чем выше будет цифра в маркировке, тем паче защищенным принято считать изделие.
Типы и особенности LED ленты базы видео
Если гласить о цвете свечения светодиодных лент, то оно может быть самым различным. Различают в данной ситуации два типа изделий: одноцветные и разноцветные. Одноцветные ленты могут быть белоснежного, красного, синего либо же зеленоватого цвета. Разноцветные изделия позволяют получить любые желаемые цвета и для этого принято применять особые контроллеры. На сегодня управлять разноцветными лентами и конкретно контроллерами можно при помощи специального пульта, который работает на дистанционном управлении.
Методы как упрятать этот источник освещения
Сейчас для того дабы упрятать светодиодные ленты принято применять два метода установки.

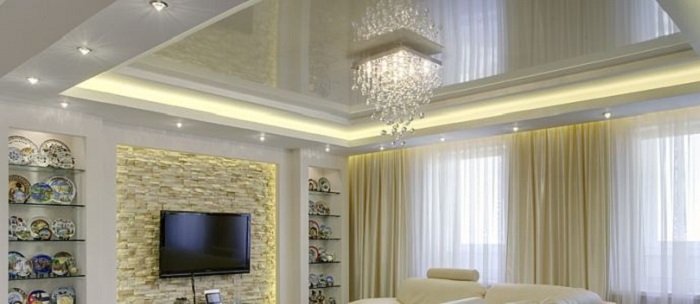

Подсветка натяжного потолка светодиодной лентой изнутри фото
- Делают нишу из гипсокартона;
- Прячут изделие в карниз из пенополистирола.
Если гласить о первом варианте, то установить светодиодную ленту, можно спрятав его под подсветку, то спецы вначале делают короб из гипсокартона на потолке. Он размещается умеренно по периметру того либо другого помещения и позволяет скрыть изнутри самые различные приборы для освещения, при всем этом они могут иметь даже различный размер и время от времени быть довольно габаритными.
Если рассматривать пенополистирольный карниз, то он имеет одно неописуемо преимущество перед гипсокартонном. Конструкцию из этого материала изготавливать еще проще, ну и схема монтажа также отличается собственной простотой. В то же время есть несколько значимых недочетов, которые необходимо непременно учесть. К ним можно отнести то, что пенополистирольный карниз не обладает достаточной прочностью и плохо реагирует на высочайшие температуры. В связи с этим, применять такие карнизы можно только для лент со светодиодами и не для какого-нибудь другого типа осветления помещения.
Установка светодиодной ленты в плинтус на потолок
Если вы желаете произвести установка в той либо другой комнате светодиодное освещение и при всем этом выполнить еще гипсокартонные конструкции, то стоит избрать тот материал, который имеет огромную толщину и ширину. Разъяснить это довольно легко — светодиоды очень калоритные, а такие свойства гипсокартона позволят защитить глаза человека от вредного воздействия. Если же гипсокартон будет очень узкий, то светодиоды будут просвечиваться через него очень сильно.

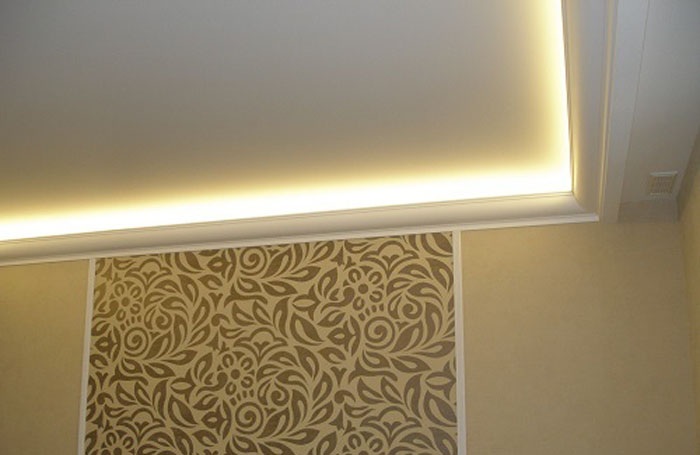

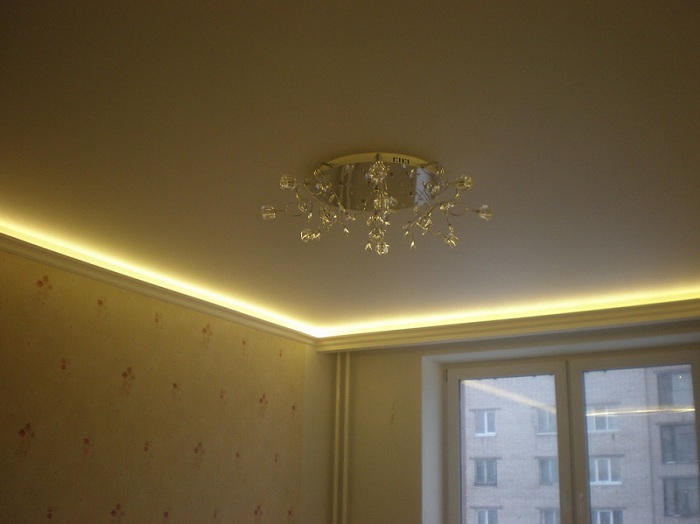

Подсветка потолка светодиодной лентой под плинтусом фото
Подсветка потолка LED ленты под плинтусом своими руками не отнимет у вас очень много времени и если выполнить все верно, то вы получите хороший итог. Итак, прежде всего необходимо на потолке установить особый плинтус. Не запамятовывайте о том, что необходимо бросить к тому же зазор, куда позже будет помещаться различного рода изделие со светодиодами. Увлекательным фактом будет то, что LED лента имеет базу, которая позволяет ее наклеить фактически к хоть какой базе. Для того дабы это выполнить, довольно удалить данный слой защиты. Благодаря наличию таковой особенности можно за считанные минутки прикрепить ленту.
Перед тем как произвести установку светодиодной ленты на потолок, пристально осмотрите плинтус на наличие пыли либо же грязищи. Если они находятся, то их необходимо в неотклонимом порядке убрать. В неприятном случае лента может очень плохо клеиться либо же спустя некоторое время и совсем отклеиться от потолка. Если же в вашем личном случае длина изделия превосходит ту, которая для вас нужна, то можно отрезать ее какую-то часть. Необходимо отметить, что выполнить это можно исключительно в тех местах, которые предназначаются для разрезов, по другому вы повредите участки изделия, и светодиоды на них не будут работать.

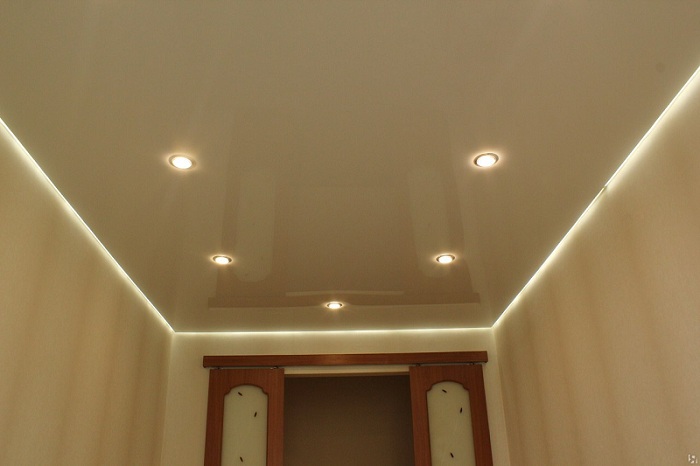

Подсветка натяжного потолка LED лентой изнутри фото
В той ситуации, если для вас необходимо соединить несколько отдельных частей светодиодной ленты, то следует применять особый электрический коннектор. Когда лента будет установлена в потолочный плинтус, то необходимо прикрепить ее в неотклонимом порядке к блоку питания. Для этого используйте проводки, которые находятся на концах изделия, установленные в промышленных критериях. В то же время не запамятовывайте о соблюдении полярности, что очень принципиально для настоящей работы светодиодов.
Потом при помощи клеммников блок питания по схеме подключите к сети 220в. Контроллер, также блок питания нужно скрыть за плинтусом, дабы их не было видно. Учитывайте тот факт, что нельзя устанавливать данные приспособления в тех местах, где нет доступа воздуха. Отсутствие кислорода может очень негативно сказаться в работе, как блока питания, так и самого контроллера.
Установка светодиодной ленты в гипсокартонный карниз
Если вы приняли решение применять гипсокартон, поначалу необходимо выполнить сам короб, который делается по такому же принципу, как и обыденный гипсокартонный потолок. Необходимо отметить, что зашивать необходимо только часть потолка, дабы можно было без заморочек установить светодиодную ленту своими руками.

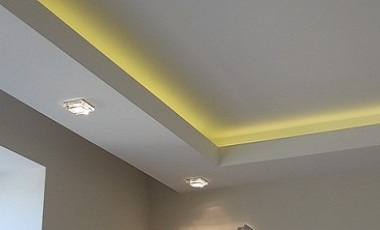

Подсветка потолка светодиодной лентой под плинтусом фото
Приблизительно на 15 см ниже уровня потолка необходимо произвести установка металлопрофиля. Потом на уровне 10 см от уровня потолка прикрепляется таковой же профиль и на него через каждые полуметра необходимо установить куски специального профиля CD. Их длина не должна превосходить 15 см. Для того дабы можно было соединить эти куски между собой, необходимо порезать очередные части, ширина которых должна соответствовать ширине карниза и дополнительно еще 10 см для того, дабы можно было выполнить бортики.
По краям профиля CD делают надрезы и соединяют его с другим типом профиля при помощи специального крепежа. Потом бортики нужно аккуратненько завернуть и по углам закрепить с помощью шурупов. Таким макаром, можно получить комфортную полочку из гипсокартона, изнутри в которую помещается изделие из светодиодами. В последнюю очередь необходимо найти те места, где вы желаете провести проводку. Когда все будет готово, необходимо зашить гипсокартоном конструкцию. Спрячьте LED ленту на специальную полочку по всему периметру комнаты, зашейте до конца конструкцию гипсокартоном и подключите изделие.
Устраняем ошибки монтажа LED подсветки видео
Подсветка потолка светодиодной лентой своими руками не вызывает никаких сложностей даже у новичков в этом деле. Если же вы неуверенны в том, что учли все аспекты установки, то поглядите на нашем веб-сайте приготовленные фото и видео материалы, которые очень тщательно скажут о процессе монтажа данного изделий.
