Как верно устанавливать духовой шкаф

В современных кухнях все почаще можно узреть встраиваемую домашнюю технику. И это логично. Встроенные в кухонный гарнитур плиты и холодильники, стиральные и посудомоечные машины, микроволновые и УВЧ- печи позволяют сохранить рабочую поверхность, более функционально распорядиться внутренним местом шифанеров. И, конечно, присваивают более целостный и гармонический вид общему дизайну кухни. Как встроить духовой шкаф своими руками? Начинать стоит с правильной планировки кухонного гарнитура.

Где должна быть розетка под духовой шкаф и варочную панель

При грамотном подходе в разработке дизайн-проекта кухни размещение отдельностоящей плиты либо дуэта «духовой шкаф + варочная поверхность» неразрывно связано с подводом вытяжки к вентиляционной шахте. Потому еще на стадии начала ремонта можно верно найти место размещения духовки. И, соответственно, предугадать розетки под ее подключение.

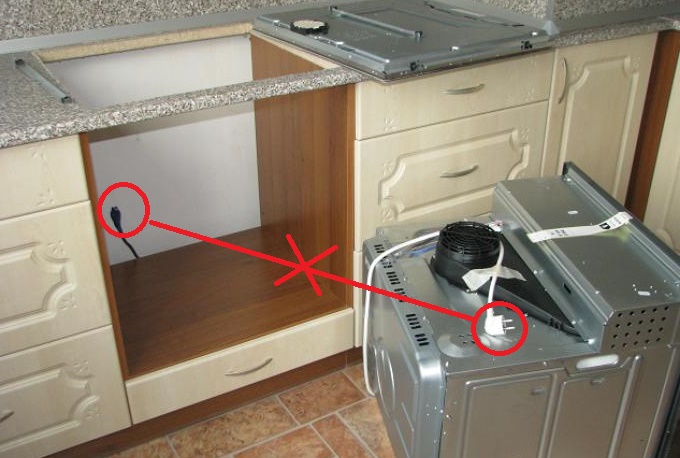

Но здесь не все совершенно точно. Располагать розетку строго за духовкой нельзя. При включенной в нее вилке появляется «мертвая» зона, которая не даст задвинуться духовому шкафу до подходящей глубины.

Вариант расположения розетки ниже уровня духового шкафа также не очень удачен. Еще удобнее поначалу отключить технику, а уже позже вытащить из кухонной тумбы. А не напротив – при появившейся потребности в выключении от сети начинать выдвигать достаточно тяжеловесный агрегат.

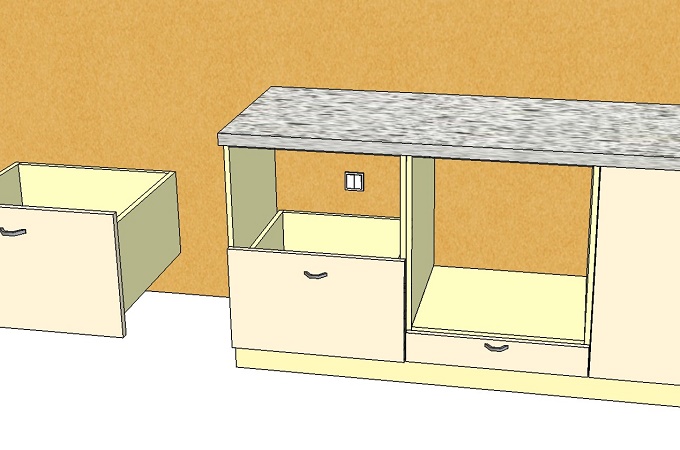

Самое среднее решение – вынести розетку ниже уровня столешницы в близкорасположенный шкаф-тумбу. Совершенно, если в примыкающем столе-тумбе около духового шкафа будут выдвижные ящики. Тогда в самой тумбе можно заднюю стену не устанавливать вообщем. Довольно вытащить подходящий ящик – и доступ к розетке открыт.

Также хорошее решение прикрутить затратную розетку к боковине шкафа с распашными створками. Мешать она внутреннему заполнению тумбы не будет, а воспользоваться ею полностью комфортно.

Главное дабы этой тумбой не оказался стол под мойку. Настолько близкое соседство с водой, сливом канализации не нужно.

Чертежи как встроить духовой шкаф своими руками

Эта задачка не так сложна, как может показаться на 1-ый взор. Для облегчения встройки домашняя техника выпускается в определенных стандартных габаритах. Вы всегда сможете поменять одну интегрированный духовой шкаф на другой, не меняя при всем этом кухонную мебель.

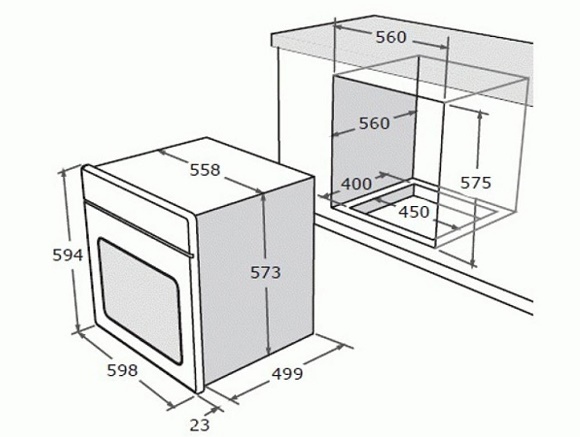

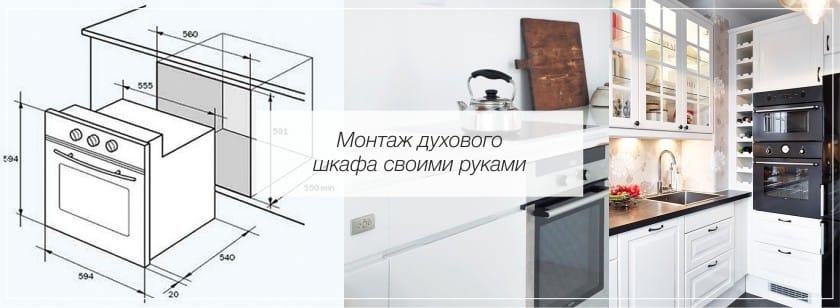

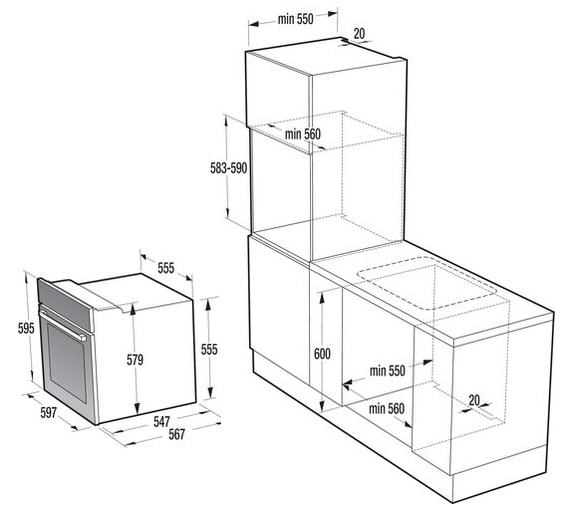

Эталоны здесь ординарны: хоть какой электрический либо газовый духовой шкаф встраивается в нишу 600х600 мм. При этом ширина ниши 600 мм с учетом толщины боковых стен модуля под духовку (по требованиям большинства моделей чистовой размер проема должен быть минимум 560 мм).

Глубина духового шкафа рассчитана на размещение под столешницей стандартной ширины 600 мм. Другими словами корпус до фронтального свеса должен быть 550-560 мм. Встроить духовой шкаф своими руками под зауженную столешницу не получится. А вот под расширенную, в разных дизайнерских вариациях, полностью.

Аспекты могут появиться в специфичных необычных случаях. Потому пристально изучайте аннотацию на шаге приобретения домашней техники. Для некоторых духовых шифанеров нужна предугадать в конструкции короба места для вентиляции.

А то и совсем особый вырез для циркуляции воздуха в деньке шкафа либо столешнице.

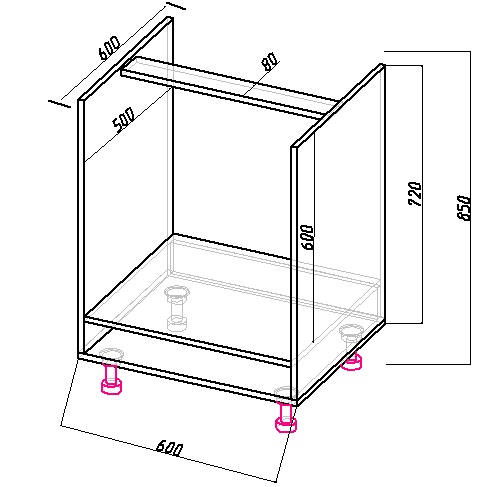

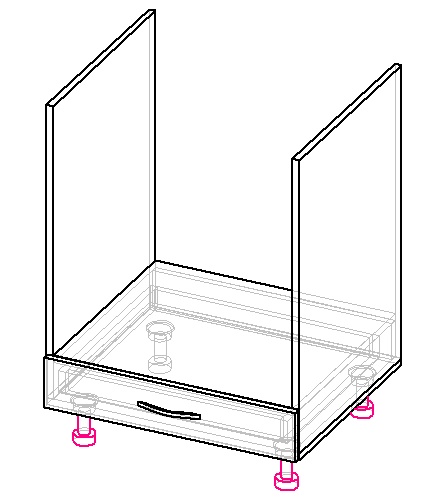

Типовая конструкция шкафа под духовой шкаф представлена на чертеже.

Если стол-тумба «зажимается» между примыкающими модулями, то нужды в верхней стягивающей планке нет. Многие мебельщики не ставят ее вообщем.

Если высота кухонного гарнитура стандартная (840-850 мм при различных толщинах столешницы), то высота самой боковины шкафа под духовку будет 720 мм. Методом обычных вычислений (720-600) получаем по низу встройки место в 120 мм. Поточнее свободным местом будет (120-32) всего 88 мм, за вычетом толщин дна и полки.

В это место обычно встраивают выдвижной ящик с коробом высотой 50-60 мм. Если прирастить высоту нижнего ряда кухни под стать собственному росту (про это можно почитать тут), то выдвижной ящик будет более глубочайшим и многофункциональным.

Фактически, по тому же принципу тумба «превращается» в шкаф под встраиваемую духовку. Мы просто увеличиваем по высоте место нижнего ящика.

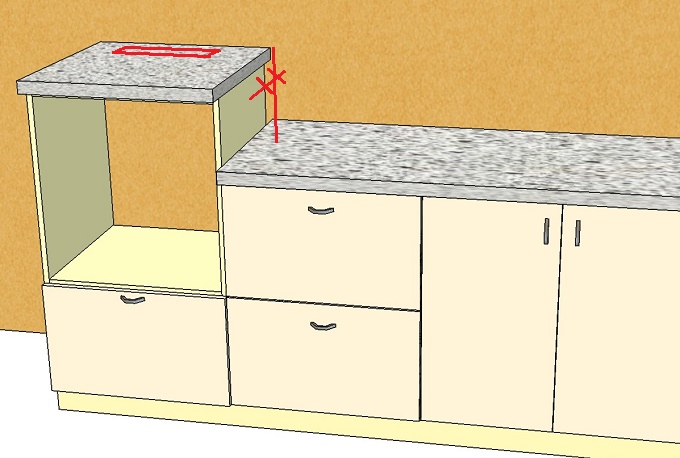

Но здесь есть один принципиальный аспект. Глубину боковин увеличенного по высоте шкафа необходимо также наращивать, дабы не было видно щели между стенкой и корпусом шкафа.

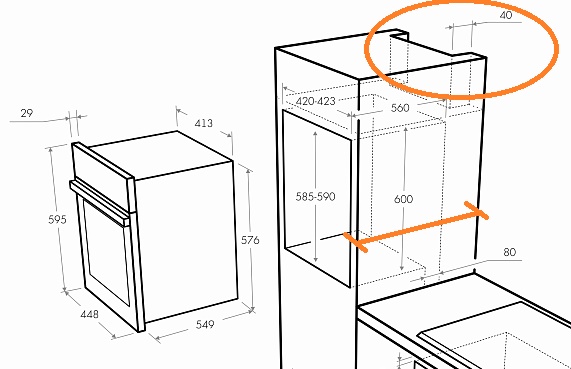

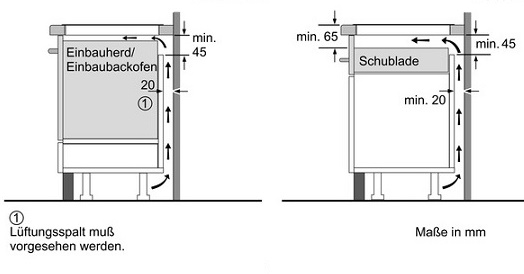

А это означает, циркуляция воздуха около интегрированной таким макаром духовки своими руками будет нарушена. Не напрасно ведь на инструкциях к духовым шкафам на встройку в пенал прилагается отдельный чертеж. В каком видно, что необходимо бросить испил под циркуляцию воздуха.

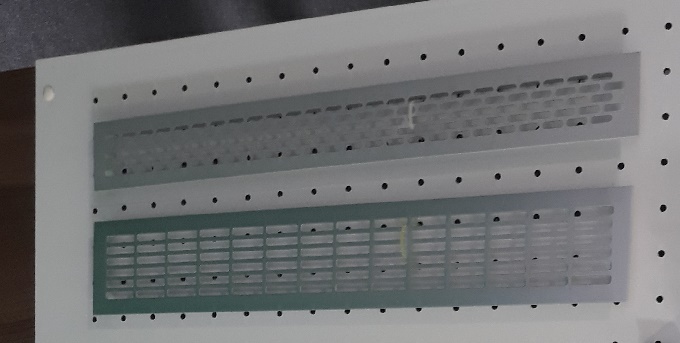

Потому в столешнице, покрывающей таковой низкий шкаф под интегрированный духовой шкаф своими руками, следует предугадать вырез. Его можно прикрыть вентиляционной решеткой.

Тумба под духовой шкаф своими руками, чертежи и расчеты

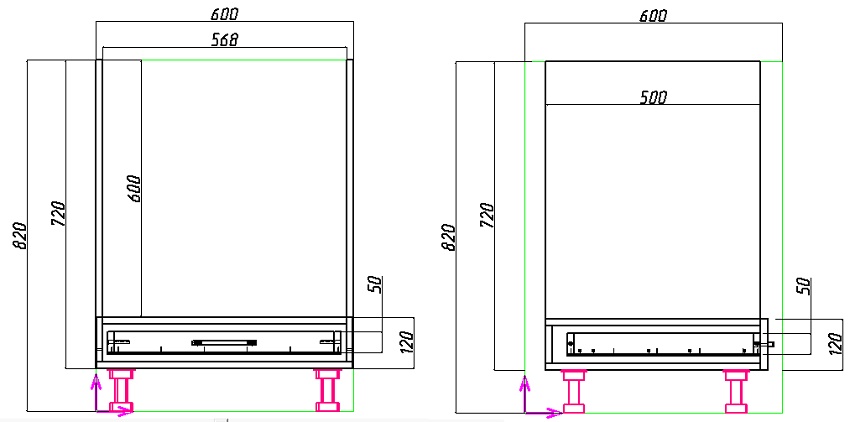

Возьмем для примера расчета тумбового шкафа под встроенную духовку стандартных размеров. Чертеж ее будет смотреться следующим образом.

При ширине столешницы 600 мм, с учетом свеса впереди и сзади глубина корпуса будет варьироваться в границах 460-500 мм.

Если решено ставить стягивающую планку по центру модуля, то ее следует опустить приблизительно на 10 мм относительно боковин. По другому она помешает врезке варочной поверхности в столешницу над духовым шкафом своими руками.

Если корпус тумбы будет изготавливаться из ЛДСП шириной 16 мм, то расчет деталей будет смотреться следующим образом.

Время от времени от выдвижного ящика в конструкции короба под духовой шкаф отрешаются вообщем. Он полностью не нужен, как место хранения, если кухня большая и ящиков, полок в ней хозяйке полностью хватает. Тогда на просвет под духовкой ставят «обманку» (жестко закрепленный фасад).

Как без помощи других установить и подключить духовой шкаф

Подключение, установка, настройка

Создатель Николай На чтение 6 мин. Просмотров 997 Размещено 15.02.2019

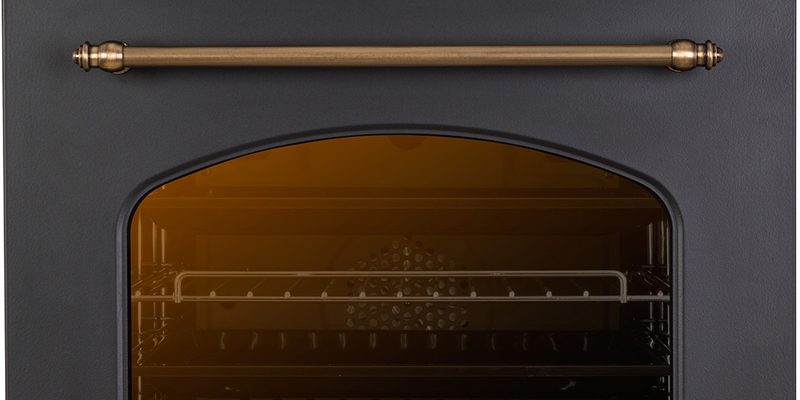

Духовой шкаф – это неподменная вещь на кухне. При помощи нее мы готовим смачную, полезную, аппетитную и различную еду. Если у вас еще как бы нет таковой техники, и вы приняли решение ее приобрести, то должны знать, как верно установить ее; 2-ой принципиальный момент, который предшествует таковой процедуре, как установка духового шкафа своими руками, это выбор из огромного ассортимента продаваемой в магазинах техники модели, которая будет на сто процентов соответствовать вашим требованиям. Для того дабы выполнить все верно, сначала, необходимо знать на какие виды и типы делятся все духовки.

Духовые шкафы – разновидности

По методу монтажа выделяют встраиваемую духовку и независимую (отдельностоящую). Установка устройств, относящихся к первому виду, осуществляется в кухонный гарнитур, в то время как их автономных «собратьев» можно установить раздельно от остальной мебели.

Кроме этого духовки различаются по методу нагрева:

1. Подключение газового духового шкафа подходит для хоть какой кухни, но все монтажные работы должны производиться спецами, а не без помощи других, так как есть риск нарушить газификацию дома. Такая техника вооружена соплами конфорок, которые находятся на деньке духовки. Вот поэтому продукты греются снизу. Приборы данного вида владеют надежной системой контроля газа, по этому их внедрение вполне неопасно.
2. Электрический духовой шкаф подключить можно и самому. Его установка более обычная, ежели в случае с газовыми моделями. Также они могут похвастать огромным количеством дополнительных функций, которые упрощают эксплуатацию. Нужные для изготовления еды температурные условия создаются в электрических духовках резвее. Нагревание осуществляется с различных сторон.

Размещение духового шкафа в нише

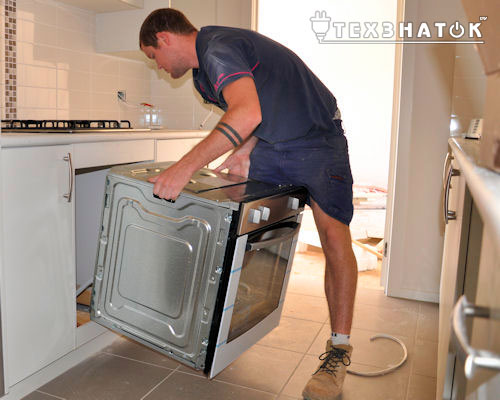

Подключение духового шкафа начинается с подготовки ниши для его расположения. Необходимо дабы не было никаких перекосов (пользуемся для контроля этого момента уровнем), в неприятном случае устройство может стремительно сломаться из-за неверного рассредотачивания тепла.

Функционирование духовки сопровождается выделением тепла, вот поэтому между ее стенами и стенами ниши нужно бросить определенное расстояние. Это поможет избежать выхода из строя изделия. Если конкретизировать, то от стены ниши до:

• Задней стены духовки должно отступаться 40 мм;
• Правой и левой стен – по 50 мм;
• Дна шкафа 90 мм.

Электрический духовой шкаф – подключение

Сейчас, когда шкаф находится в нужном месте, его нужно верно подключить. Если дом был построен издавна, и в нем применяется дюралевая проводка, необходимо будет произвести прокладку медного трехжильного провода от щитка к розетке устройства.

Тут необходимо делать все хорошо и без ошибок, так как это очень принципиальный процесс. При мощности устройства в 3,0-3,5 киловат ток употребления будет составлять 16 ампер. В щитке выставляется отдельный автомат на 25 ампер на одно только включение устройства. Дальше от него в кабельном канале к розетке протягивается провод ВВГ – 3х2,5.

Выпускаются также устройства, мощность которых больше 3,5 киловат – как быть с ними? Исполняем ту же самую процессию, только автомат следует выставить уже на 40 ампер, так как ток употребления будет приравниваться приблизительно 32 амперам. Также нужно подобрать мало другой провод – подойдет ВВГ – 3х4,0.

Все, что нам осталось – подключить встраиваемую духовку к электросети.

Очень принципиальное правило – для проведения электромонтажных работ нужно отключить сетевое напряжение. Это непременное условие!

Для вас пригодится трехклемная («фаза», «ноль», «земля») «евророзетка», другими словами необходимо заблаговременно позаботиться об ее покупке. Ее нужно подключить на проложенный к кухне провод. В некоторых квартирах применяется двухпроводная схема проводки, в какой отсутствует «земля», и это становится определенной неувязкой. Но, как понятно, выхода не бывает только из гроба, и в нашем случае решением станет вызов электрика. Он должен будет подвести «землю» из головного подъездного щита питания.

Сейчас выпускаются духовые шкафы различных конфигураций, характеристик, черт. На некоторых изделиях сзади размещен 3-контактный разъем, с помощью которого осуществляется подключение 3-жильного кабеля. Другие же этого блага лишены – на них можно найти только клемник с винтами. С такими шкафами придется дополнительно чуть-чуть повозиться – необходимо затянуть кабель винтами, а с другой стороны подключить евровилку.

Как устанавливается газовый духовой шкаф?

Установка газового устройства сначала осуществляется по такому же сценарию, как и электрического духового шкафа.Аналогичным образом готовится ниша, вточности такие же отступаются расстояния от стен. Но отличия, естественно, имеются, и связаны они с источником, от которого работает шкаф. Модели, работа которых базируется на применении газа, подключаются к газовой магистрали особым гибким шлангом. При всем этом основное правило состоит в обеспечении настоящей герметизации участков соединений.

Есть и другие моменты, которых непременно необходимо придерживаться. Обыкновенному человеку хорошо совладать с установкой газового шкафа, честно скажем, не всегда удается. Потому если вы неуверенны в собственных силах, то лучше прибегнуть к помощи профессионалов.

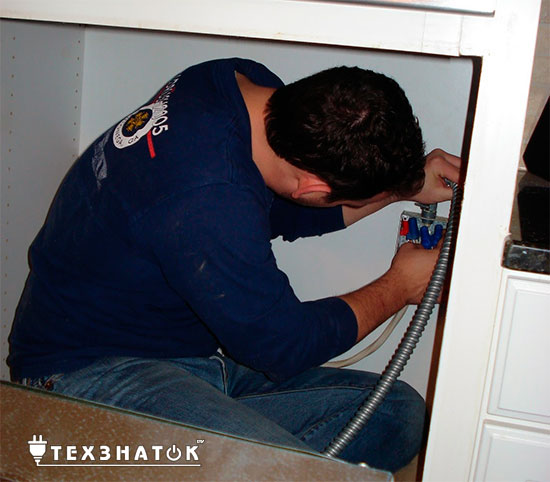

Если вы подключаете сходу и варочную панель и духовой шкаф к газовой трубе, то без 2-ух ветвей подключения с разными кранами остановки подачи газа не обойтись. Приступая к последующим манипуляциям, нужно поставить диэлектрическую прокладку за краном. Она будет делать функцию разрыва электросети. Для соединения с центральным газоснабжением применяется или медная (также часто используют железную) трубка, или сильфонный шланг.

Если вы приняли решение установить медное либо железное изделие, то должны знать, что труба в таком случае размещается вблизи с духовкой. Почти всегда подходит ½ дюймовая трубка с внешней резьбой. Обычно, конкретно под такие характеристики «заточен» газовый вывод разновидности моделей духовок, работающих на газу. Оба типа – как железные трубы, так и сильфонные шланги подсоединяются к этому выходу. Завершив установку, удостоверьтесь, что вы все сделали верно и не допустили никаких ошибок. Проследите, дабы сильфонный шланг не затрагивал перемещающиеся предметы. Также следует избегать его пережимов – не упустите из внимания и этот аспект.

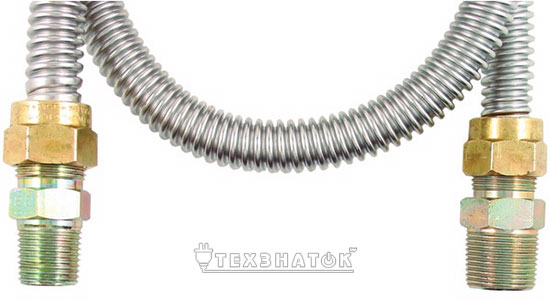

Нужно дабы шланг был не длиннее 2000 см. При этом никаких «наращиваний» в эталоне не должно находиться. Чем меньше будет переходников и соединений, тем лучше. Сбалансированный вариант – 2. Это фундаментальные правила подключения газового оборудования, которые рекомендуется всегда соблюдать.

После того, как вы установите панель и духовку, сильно не расслабляйтесь, ведь это еще не все. Сейчас необходимо верно настроить работу устройства – заняться регулировкой малого огня горелки, также контактов термопар, входящих в запирающий клапан газоконтрольной системы техники.

Ан нет ли утечек газа?

Если вы желаете проверить, работает ли устройства «гладко» и не пропускает ли газ, то воспользуйтесь следующим методом. Он стар как мир, но вроде бы там ни было, до сего времени животрепещущ и очень полезен. Итак, возьмите помазок (в былые времена его применяли при бритье) с мыльной пеной, и нанесите ее на участки, которые потенциально в состоянии пропускать газ. Найти утечку до боли просто – если мыло пенится, то она вправду имеет место быть. После определения данных заморочек, для вас остается их устранить.
