На лампочку идёт нулевой провод. Три варианта монтажа одноклавишных выключателей Разглядим три схемы подключения выключателей, которые похожи устройством имеют одну кнопку , но отличаются типом монтажа.
Желтоватый провод аккуратненько отгибаем и изолируем Выводим провода в монтажную коробку, дабы установить выключатель. Если проводов применяется только два в домах старенькой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.
Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два более распространенных типа современных выключателей — одноклавишная стенная модель и пульт управления, который обычно поставляется в комплекте вкупе с осветительным устройством К примеру, по принципу включения все устройства можно поделить на: механические — простые клавишные приспособления, обыкновенные в монтаже и использовании функцию кнопки может делать рычаг, переключатель, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, снаряженные пультом либо датчиком движения.
Подключение выключателей и розеток в распределительной коробке
Эти соединители нужны, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных химических процессов, которые между ними происходят.
Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от 1-го выключателя необходимо включать сразу две лампочки, находящиеся в различных местах, применяется та же схема подключения. Сварка происходит за толики секунды.
Главным различием 1-го устройства от другого будет то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.
Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, достаточно просто.
Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются опять.
Сборка распределительной коробки.
Пошаговая аннотация подключения одноклавишного выключателя
Аналогичным методом можно подключить двухконтурную люстру на двойной выключатель. Методы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза вначале проводиться на разрыв, на обе кнопки, потом осуществляется её фиксация в заблаговременно предусмотренной выемке. На данный момент в магазинах электротоваров представлен большой ассортимент провода и кабеля, потому берите сходу таковой, дабы у него любая жила имела свою цветную изоляцию, к примеру, красную и голубую.
Очень комфортно, если он двуцветный, к примеру, фазный провод красный, а нулевой — синий. Подводя итоги произнесенного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.
Это может быть чайник либо, например, пылесос.
В особенности они животрепещущи для люстр с несколькими лампами.
Клещами заземления аккуратненько цепляемся за высшую часть скрутки, к ней же снизу подносим электрод, кратко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.
Перед скруткой провода лудят: наносят слой канифоли либо паяльного флюса. Проходной выключатель при нажатии на кнопку перекидывает контакт 1 между 2-мя другими — 2 и 3.

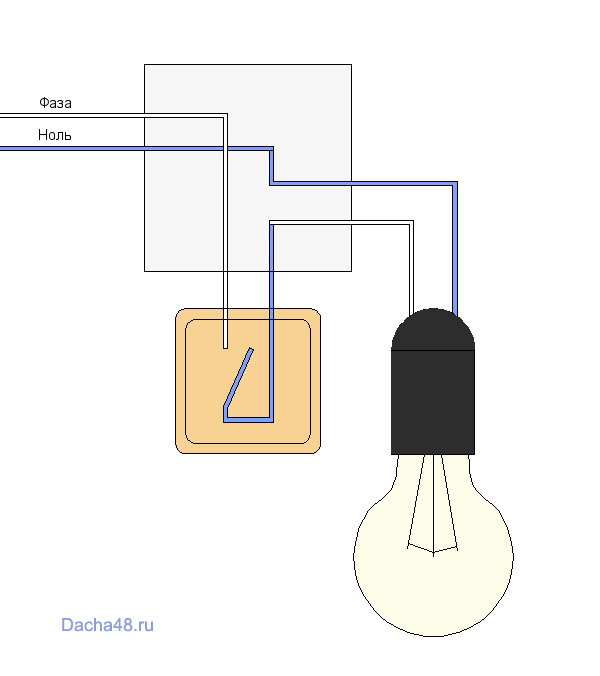

Схема подключения выключателя в распределительной коробке Подключить провод конкретно к светильнику либо выключателю довольно легко — это не просит разъяснения. Потребляемая ими мощность выше, чем у обычный лампочки, и потому тонкие провода могут греться, что не нужно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?
Схема выключателя и розетки питания через одну распределительную коробку.
Снова же, в целях безопасности фазный провод обычно он красного цвета нужно подключать к патрону осветительного прибора таким макаром, дабы лампочка подключалась к фазе центральным контактом цоколя. В особенности они животрепещущи для люстр с несколькими лампами.
Главным различием 1-го устройства от другого будет то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленоватый при включенном. На вывод агрегата для выключения света, прикрепляется конкретно присоединенный к светильнику провод.
Подключение одноклавишного выключателя в распредкоробке Если поглядеть пристально, так и выходит: фаза светлым проводом входит на выключатель. Распределительная коробка и подрозетник для выключателя крепко инсталлируются в либо на стенке. Процесс сварки проводов в распределительной коробке смотрите в видео.
Заместо ответвительной коробки все провода сводятся в 1-ый подрозетник. На розетке напряжение будет находиться повсевременно, проверить её работу можно подключив хоть какой электробытовой устройство. Подключение через розетку Если вблизи с планируемым местом установки агрегата для выключения света, размещается розетка, то можно запитать от неё фазу и ноль.
Желтоватый провод аккуратненько отгибаем и изолируем Выводим провода в монтажную коробку, дабы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам наименее, чем на 10 см, а к газовым трубам — наименее, чем на 40 см. Поначалу рукою достаем кнопку — делается это достаточно просто. В данном случае из-за огромного количества проводов, подходящих к распределительной коробке, довольно тяжело разобраться, что и куда нужно подключить.
Особенности разводки проводов
Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.
Предварительные работы До всех работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.
Одни из них труднее, реализуются, другие — легче, но при правильном выполнении они все обеспечивают требуемую надежность. Кстати, если провода 1-го цвета, за ранее найдите фазу пробником либо мультиметром и отметьте ее, хотя бы, намотав кусочек изоленты на изоляцию. Для наилучшего осознания работы схемы проходных выключателей из 2-ух мест без ответвительной коробки смотрите видео. Нередко для комфортабельного применения световых устройств в темное время суток создают подключение выключателей с подсветкой. Подключение через розетку Если вблизи с планируемым местом установки агрегата для выключения света, размещается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.
Схема подключения выключателя в распределительной коробке
Кабель питания, относящийся к розетке, пройдет через затратной выключатель, дабы не делать петлю и не наращивать площадь монтажа Избранная модель выключателя — Schneider Electric — имеет пластмассовый корпус и степень защиты ip
Для начала проверьте её рабочее состояние на участке, который заранее под напряжением, к примеру, на входе к автомату.
Принципиально не перетянуть резьбовое крепление — затягивать необходимо так, дабы не разрушить шлицы винта.
Для того дабы зафиксировать провода, проложенные в штробах, для вас будет нужно ещё алебастр и шпатель. Просит наименьших издержек средств и труда, чем прокладка кабеля к каждой из розеток. Разглядим схему подключения выключателя.
После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В данном случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.
Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и осветительного прибора. К патрону подводятся два провода и крепятся винтами к подходящим контактам После чего подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Предназначение выключателя. То электрик, при подмене лампы, если случаем коснется токоведущих частей, то не будет поражен электрическим током.
Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который идёт в распределительную коробку, где они соединяются подходящим образом способом скрутки либо с помощью особых зажимов. В верно собранной схеме на коммутационное устройство подается фаза.
Подключение люстры-с заземлением В схеме рис. На теоретическом уровне можно установить хоть какое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл
Правильное соединение электрических проводов: пайка своими руками
Проводка есть в каждом доме. А правильное соединение проводов является частью безопасности электросети и ее безаварийной работы.

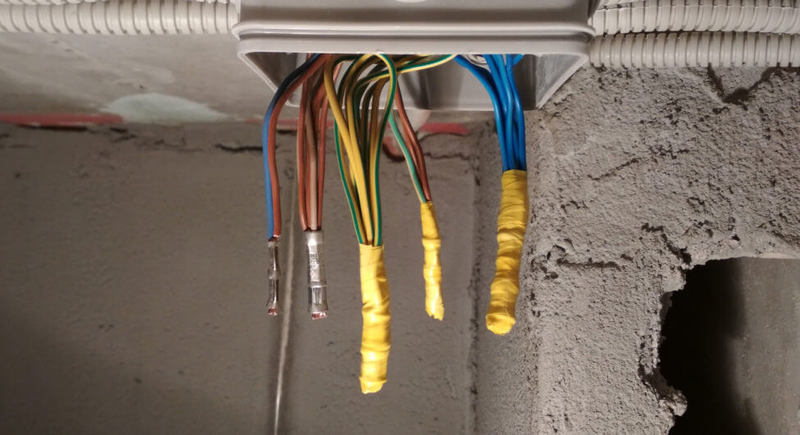

Установка проводки в квартире либо особняке подразумевает соединение проводов распределительных коробках и щитовых. От того, как верно и отменно выполнены все соединения, зависит безопасность электросети и ее безаварийная работа.
Правильное соединение электрических проводов
Методы соединения электрических проводов
Электромонтажники применяют следующие способы соединения проводов:
- скруткой;
- пайкой;
- при помощи клеммных колодок;
- опрессовкой;
- при помощи болтов;
- пластмассовыми СИЗами;
- «Wago» – пружинными клеммами;
- «орехами» из пластика.
- от материала жил провода (кабеля);
- от критерий эксплуатации электросети (внешняя либо внутренняя проводка, сокрытая либо проложенная открытым методом);
- от сечения соединяемых жил;
- от количества жил в одном соединении.
Соединение проводов распределительной коробки должно быть выполнено таким макаром, дабы обеспечить надежный контакт и избежать нагрева жил. Вашему вниманию обзор вышеперечисленных методов соединения токопроводящих жил.

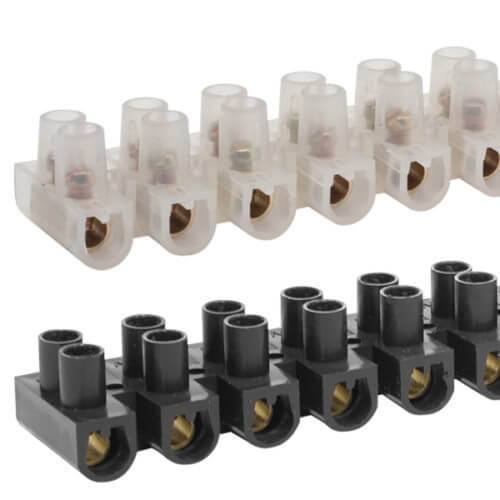

Особенность применения клеммных колодок для соединения электрических проводов
Клеммная колодка состоит из пластмассового корпуса, латунной либо медной втулки с резьбой и винтами, расположенными с 2-ух сторон.
Такое приспособление позволяет:
- сберечь на электрическом оборудовании: клеммная колодка дешевле других соединителей;
- накрепко соединить провода;
- выполнить соединение жил из разнородных металлов (медь с алюминием);
- уменьшить время монтажа.
Недочеты клеммных соединителей:
- непригодность для соединения более, чем 2-ух проводников;
- трудности во время присоединения дюралевых жил: при лишнем затягивании винта металл может надломиться;
- непригодность применения для многожильных проводов.
Соединение электрических проводов в клеммной колодке осуществляется следующим образом.

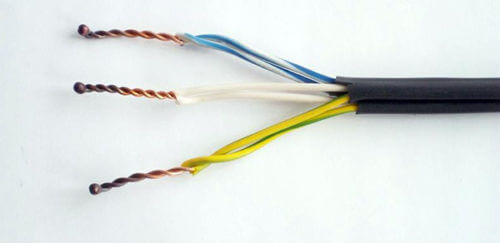

С кабелей отчасти снимается наружняя изоляция и оголяются жилы. Длина обнаженного проводника находится в зависимости от размеров клеммы.
Проверяется длина участка провода без изоляции, зачем нужна вывернуть винт клеммы и ввести в отверстие жилу стопроцентно. Избыточное обрезается бокорезами.
Для улучшения контакта осуществляется лужение медного провода.
Соединяемые жилы попеременно вводятся в клеммы и зажимаются винтами в несколько приемов.
Проверяется надежность соединения.
Совет: для того дабы снять изоляцию не повредив жилу, рекомендуется воспользоваться особым инвентарем. При отсутствии такого острым ножиком надрезается только поверхностный слой изоляции по кругу, после этого провод следует согнуть по полосы реза. После разрыва изоляцию снимают легким движением плоскогубцев.
Используем пружинные клеммы для соединения электрических проводов
Соединение проводников пружинными клеммами осуществляется средством пружин, прижимных контактную пластинку к металлу жилы. Механизм приводится в действие особым рычагом.

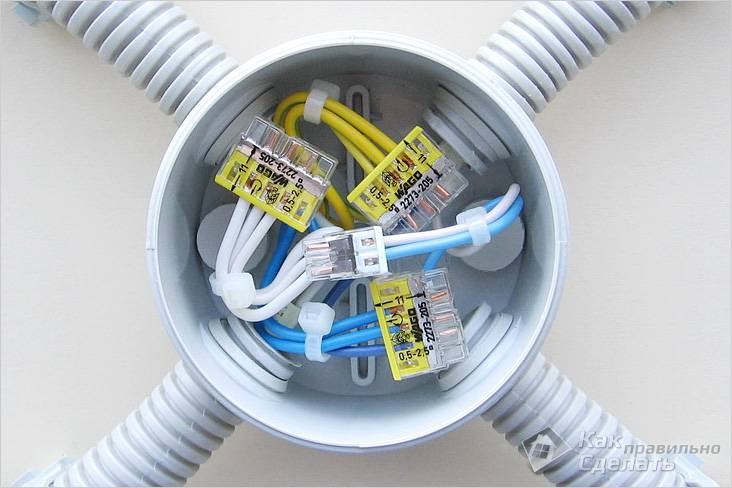

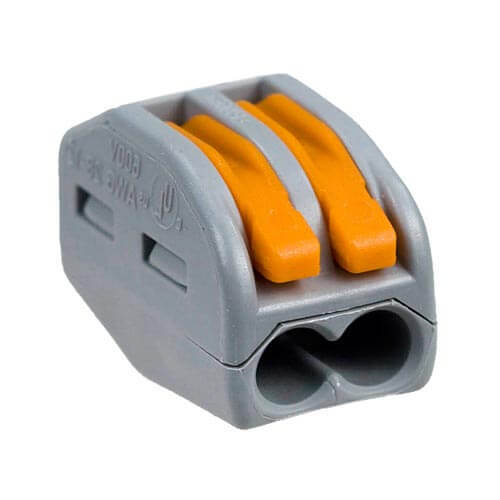

Клеммный соединитель типа «Wago»
Разработка «Wago» имеет ряд преимуществ перед другими методами монтажа:
- позволяет делать соединение дюралевых проводов с медными;
- может употребляться для соединения более 2-ух жил;
- позволяют выполнить коммутацию проводов в маленьких распределительных коробках;
- установка осуществляется отменно и в кратчайшее время;
- жилы проводников не повреждаются;
- после монтажа имеется возможность проверить целостность цепи при помощи щупа устройства либо индикатора через отверстие в корпусе.
Для того дабы соединить провода при помощи клемм «Wago», нужно снять изоляцию так, дабы обнаженных жил не было видно, после этого ввести жилы в гнезда соединителя и придавить рычаги до упора.
Примечание: есть пружинные клеммы «Wago» многоразового и разового использования. Последние, по мере надобности ремонта соединения, срезаются, после этого инсталлируются новые соединители.
Соединение проводников при помощи СИЗ колпачков
СИЗ колпачок накручивается на соединение по часовой стрелке
Аббревиатура СИЗ значит «соединительные изолирующие зажимы». Конструкция соединителя представляет собой пружину, расположенную в пластиковом корпусе. Пружина накрепко держит жилы вкупе, чем делает надежный контакт. Достоинства такового метода:
- возможность маркировки проводов при помощи цветных колпачков: жилы «фазы» соединяют СИЗ красного цвета, «ноля» – синего либо белоснежного, «земли» — желтоватого либо зеленоватого;
- защищенность от возгорания: корпуса соединителей сделаны из не горючего пластика.
Принципиально: соединение медных и дюралевых проводов при помощи СИЗ не допускается.
Опрессовка гильзами

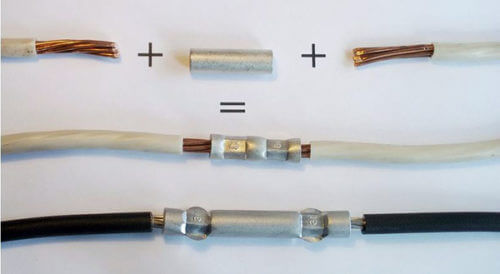

Соединение жил проводников гильзами
Способ состоит в том, что на освобожденные от изоляции жилы надевают железную трубку (гильзу), которую обжимают пресс-клещами. В итоге проводники плотно соединяются вместе. Место соединения изолируют.
Принципиально: соединение дюралевых и медных проводников допускается делать только при помощи специально созданных для этого гильз.
Сварка и пайка электрических проводов руками
Разработка сварки либо пайки позволяет получить надежное соединение проводов.
Недочетом данного способа является невозможность выполнить контроль целостности сети после монтажа и изолирования, также не ремонтопригодность такового соединения. Не считая того, горелка для пайки своими руками представляет опасность при использовании.
Кандидатурой пайки проводов является их сварка. Процесс подразумевает внедрение сварочного аппарата.

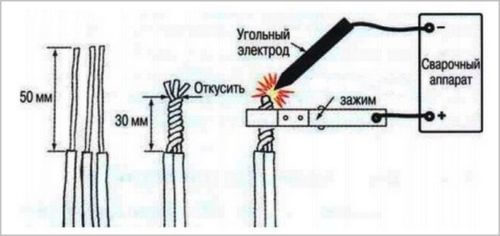

Разработка сваривания проводов
При соединении медных проводов таким методом рекомендуется опробовать трансформатор для пайки медных проводов своими руками, до того как приступить к работе. Принципиально знать, что плавка меди осуществляется при температуре 1080 °С, но уже выше 300 °С этот металл становится хрупким.
При отсутствии специального паяльного устройства пользуются обыденным инверторным сварочным аппаратом. Поэтапно процесс сварки проводов смотрится следующим образом.
С концов проводов снимается изоляция на длину до 10 см.
Жилы соединяемых проводов туго скручиваются вместе. В итоге должны создаваться скрутки длиной приблизительно 5 см.
Кабель «массы» инверторного аппарата присоединяется к скрутке поближе к ее началу.
Ручка регулировки силы тока устанавливается в положении от 30 до 90 А (при напряжении 12 – 36 В): значение выбирается зависимо от сечения провода и их количества.
Угольный электрод сварочного аппарата краткосрочно (менее 2 с) прикасается к скрутке так, дабы образовалась дуга. В итоге на кончике скрутки появляется сварное цельное соединение.
После полного остывания соединение изолируется термоусадочной трубкой либо липкой лентой.
На концах жил, соединенных сваркой, появляется цельный сплав
Соединение электрических проводов пайкой
Пайка медных проводов – старенькый, испытанный метод, позволяющий получать надежное электрическое соединение. Разработка позволяет монтировать цельные и многожильные провода разных сечений. В одном соединении может быть несколько проводников.
Работа осуществляется по следующей технологии.
С концов соединяемых проводников особым приспособлением снимается изоляция (приблизительно 5 см).
Жилы туго скручиваются вместе вручную либо при помощи плоскогубцев (зависимо от количества жил и их сечений).
Скрутка обрабатывается флюсом или канифолью. Это нужно для улучшения свойства пайки.
На открытом огне (применяется газовая горелка либо бензиновая паяльная лампа) разогревается стаканчиковый паяльничек (футорка) докрасна. Чаша футорки до краев заполняется оловянно-свинцовым припоем марки ПОС 30, ПОС 40 либо ПОС 61.
Припой разогревается до состояния текучести.
Скрутка краткосрочно (до 1 секунды) на сто процентов погружается в чашу футорки, в итоге чего припой должен стопроцентно покрыть обнаженные жилы.
После естественного остывания скрутка изолируется липкой лентой ПВХ либо пластмассовым колпачком.
Принципиально: пайку проводов следует делать в защитных очках и брезентовых рукавицах. Во время работы нужно соблюдать правила пожарной безопасности.
Пайка медных проводов осуществляется так, как это показано на видео.

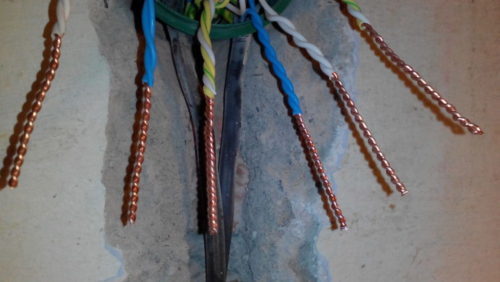

Соединение проводов обычной скруткой
Схемы соединений проводов в распределительной коробке для маломощных электрических сетей могут быть реализованы способом обычный скрутки без использования дополнительных средств фиксации. При всем этом принципиально, дабы шаг скрутки был как можно меньше, а длина ее – более 20 мм. Соединяют таким методом только жилы из однородных металлов: медь – с медью, алюминий – с алюминием.
Не допускается использовать таковой способ монтажа во мокроватых помещениях и в древесных домах.
После скручивания соединение проводов должно смотреться так, как показано на рисунке

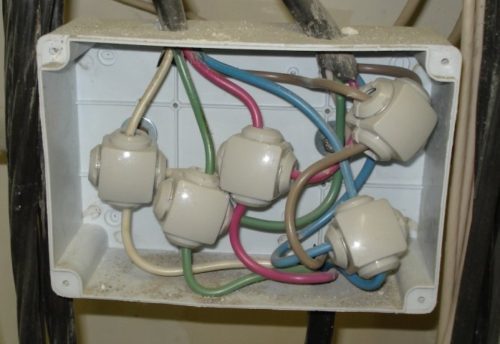

Зажим типа «орех»
Для соединения проводов сечением 4 кв. мм и поболее комфортно применять зажим «орех». Он представляет собой пару пластинок специальной формы, которые прижимаются друг к другу винтами по углам. Достоинства метода:
- простота соединения;
- возможность соединять медные жилы с дюралевыми;
- сравнительная дешевизна материалов.
Принципиально: зажим «орех» не применяется в распределительных коробках (не позволяют размеры). Для того дабы контакт оставался надежным, винты нужно временами затягивать.

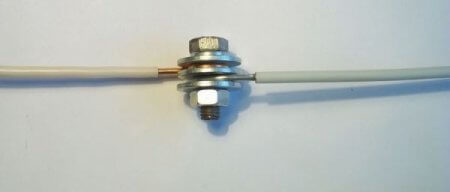

Внедрение болтового соединения для соединения электрических проводов
Для соединения проводов огромного сечения, также для монтажа частей заземления в электрощитовой применяют болтовое соединение. Концы проводов, освобожденные от изоляции, накручивают на резьбу болта в направлении часовой стрелки. Соединение придавливают шайбой с гравером и гайкой, после этого болт изолируется.
В окончание предлагаем ознакомиться с обучающим видео (мастер-класс с комментами спеца).
