Как верно соединить автоматы в щитке

В распределительных шкафах, щитках освещения нередко на одну DIN-рейку устанавливается несколько однотипных автоматических выключателей, дифавтоматов либо УЗО (устройств защитного отключения).

В этих случаях питание на коммутационные аппараты подается магистрально (шлейфом). Существует два метода соединения автоматических выключателей между собой.

Автоматы можно соединить при помощи проволочных перемычек либо применять соединительные шины (гребенки) выпускаемые индустрией.

Проволочные перемычки

Проволочные перемычки электрики обычно изготавливают без помощи других. Для производства перемычек подойдет хоть какой одножильный изолированный провод подходящего сечения.

Можно порекомендовать использовать однопроволочный провод ПВ-1 либо многопроволочный (гибкий) провод ПВ-3 в виниловой изоляции.

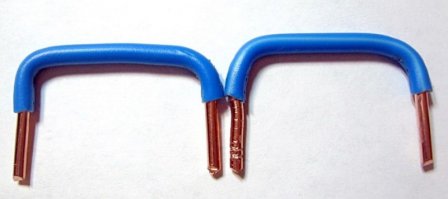

Процесс производства перемычек несложен. Поначалу измеряется длина проводника и нарезается нужное количество отрезков провода. Провода зачищаются с обоих концов.

Длинна обнаженной части провода должна составлять 12мм. Потом провод изгибают, придавая перемычке подходящую форму. В случае использования гибкого провода на обнаженные концы напрессовывают наконечники при помощи пресс-клещей.

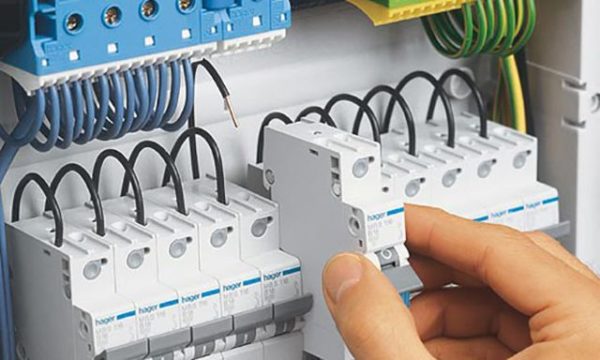

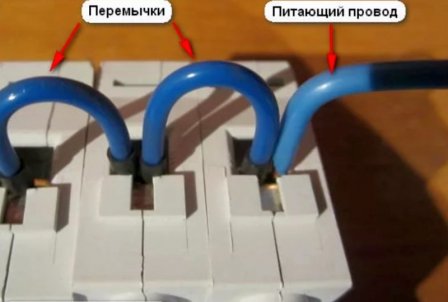

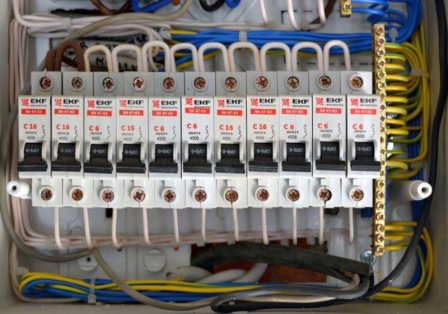

Пример соединения автоматов при помощи перемычек.

Сечение провода для производства перемычек необходимо выбирать исходя из суммы номинальных токов всех автоматических выключателей присоединяемых к первому автомату в шлейфе.

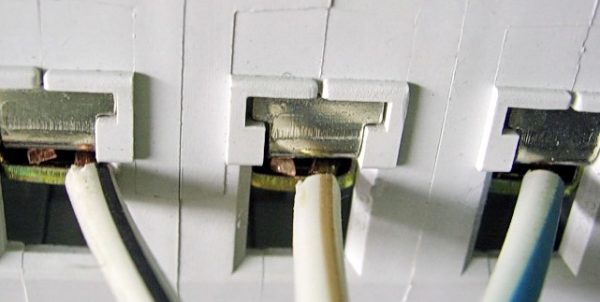

Для обеспечения высококачественного контакта лучше, дабы концы перемычек присоединяемых к одной клемме автомата имели однообразное сечение.

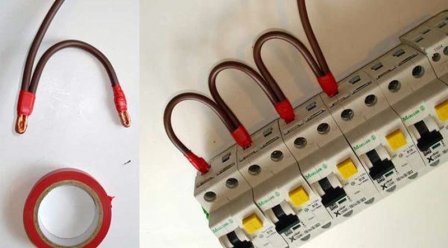

Нередко электрики изготавливают перемычки между автоматами из 1-го неразрывного провода. Внешний облик таковой перемычки присоединенной к автоматам показан на рисунке ниже.

Соединение автоматов при помощи перемычек имеет свои плюсы и недочеты.

К недочетам этого метода соединения можно отнести:

• Высшую трудозатратность производства перемычек. В особенности это приметно при огромных объемах электромонтажных работ.

• При близком расположении DIN-реек в щитке перемычки могут мешать присоединению проводников к автоматическим выключателям верхнего ряда.

К плюсам использования перемычек можно отнести низкие издержки на изготовка. Если перемычки выполнены из неразрывного провода, то имеется возможность выполнить подмену вышедшего из строя автоматического выключателя без отключения других автоматов.

Для этого от верхних клемм автомата отсоединяют перемычки, надевают на них отрезки изоляционной трубки, снимают неисправный аппарат с DIN-рейки и устанавливают новый. Потом присоединяют питающие провода.

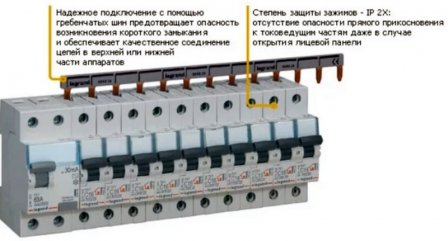

Внедрение соединительных шин

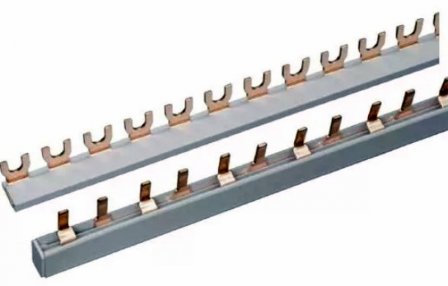

Индустрия предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У 1-го типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластмассового изолирующего корпуса. Расстояние между контактами равно ширине 1-го модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается накрепко изолированным от других токопроводящих шин. При помощи шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

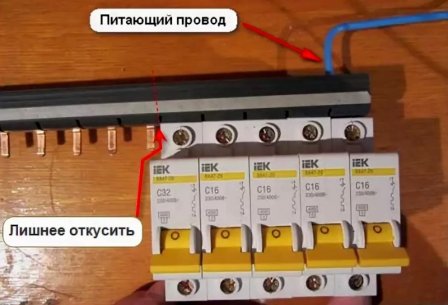

Соединительные шины выпускаются на 12, 24, 36 либо 48 модулей. Шины можно разрезать для получения подходящего количества модулей. Для резки можно применять хоть какой подходящий инструмент, к примеру ножовку по металлу.

На корпусах шин маркируются следующие технические свойства:

• рабочее напряжение;

• номинальный ток;

• сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для применения шин с вилочными контактами автоматы обязаны иметь особые клеммы.

Использование гребенок просит огромных вещественных издержек, чем использование проволочных перемычек. Но внедрение соединительных шин существенно уменьшает время выполнения монтажных работ.

К тому же установка, выполненный при помощи гребенок, смотрится более эстетичным. В шкафах и щитах возникает больше места.

К недочетам использования соединительных шин следует отнести невозможность замены несправных автоматов либо УЗО без отключения примыкающих коммутационных аппаратов.

Подводя результат можно сказать, что применять перемычки лучше при малом количестве модульных аппаратов на рейке. В случае огромного объема монтажа целенаправлено использовать соединительные шины.

Как верно подсоединить автомат в электрическом щитке

Современный распределительный щит в доме должен быть обустроен средствами защиты, к примеру, автоматическим выключателем. Дабы верно подключить автомат в щитке, необходимо знать правила и особенности выполнения процедуры.

Открыть полное содержание

Что такое автоматический выключатель и для каких целей он нужен?

Автоматический выключатель — это маленькой рычаг, установленный в щитке. Принцип его работы состоит в том, что он позволяет выключить подачу электричества в ручном режиме либо автоматом.

Автоматическое выключение необходимо в случаях:

• недлинного замыкания;
• перегрузки подачи электрического тока.

Другими словами, такие устройства отключают электричество при токе, превосходящем мощность недлинного замыкания.

Систематизация

До того как брать автоматический выключатель, электрик должен обусловиться с количеством полюсов. Этот показатель находится в зависимости от фаз сети.

Автоматы разделяются по количеству полюсов:

• однополюсные;
• двухполюсные;
• трехполюстные;
• четырехполюсные.

Однополюсные и двухполюсные автоматы устанавливают в однофазовую сеть. Трехполюстные и четырехполюстные подходят для трехфазной сети.

На канале growmir говорится о самостоятельной установке и подключении автомата к пакетнику.

Как избрать автомат?

Верный выбор автомата для щитка — гарантия равновесной работы всей электрической цепи в квартире либо другом помещении.

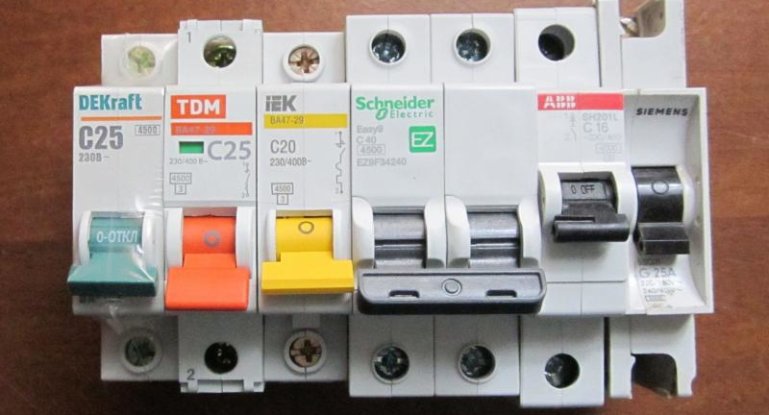

Рекомендуется выбирать автоматы для щитков брендов:

• EKF;
• Legrand;
• IEK;
• Hager;
• Merlin Green;
• Schneider Electric;
• ABB.

При покупке автоматического выключателя спецы советуют уделять свое внимание на маркировку, в какой указана вся информация о товаре.

Планируя выбор устройства, нужно направить внимание на характеристики:

1. Величина номинального тока. Чем она выше, тем больше напряжение нужна для автоматического выключения автомата. Параметр подбирается исходя из сечения кабеля, а не из мощности нагрузки.
2. Количество полюсов. Этот параметр выбирается исходя из числа фаз. Количество мест для автоматов соответствует числу полюсов.

Установка защитного автомата в электрощитке своими руками

Устанавливая автомат в электрический щит, необходимо ориентироваться на номинал устройства и сечение кабеля, которое определяется исходя из наибольшей нагрузки проводки.

Перед монтажом оценивают:

• номинальное напряжение сети;
• наибольший ток;
• номинальный ток.

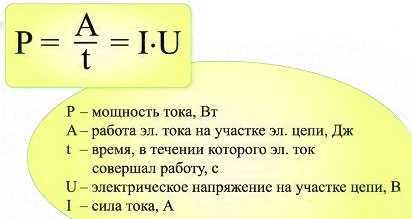

Для расчета нагрузки складывают общую мощность потребителей энергии (розетки, бытовые приборы и пр.) и считают мощность тока по формуле, приведенной ниже. Зная этот параметр, решают какие автоматы присоединять.

Высчитать нагрузку также можно при помощи онлайн-калькулятора:

При самостоятельном подключении нужно:

• обеспечить высококачественное подключение;
• проверить все ли клеммы затянуты;
• ориентироваться на маркировку;
• ориентироваться на ГОСТы и правила устройства электроустановок (ПУЭ);
• соблюдать электробезопасность;
• соблюдать пожарную безопасность.

В процессе установки автомата нужно обесточить щиток и обеспечить отсутствие способности автоматического включения электричества.

Согласно ПУЭ, при прокладке проводки рекомендуется избегать резких поворотов. Электрический ток, проходя по кабелям, в извивах дает лишний нагрев. Также провода образуют заломы, которые могут стимулировать сбои.

Какие инструменты пригодятся?

Дабы поставить автоматический выключатель, пригодятся инструменты:

• DIN-рейка;
• пассатижи;
• стриппер (инструмент для снятия изоляции);
• индикаторная отвертка;
• кусачки либо кабелерез;
• обыденные отвертки;
• кримпер (устройство для обжима наконечников).

Вход сверху либо снизу?

Верно подключать автомат в щитке можно, вооружившись базисными познаниями:

• сверху направляются только входящие провода;
• отходящие провода устанавливают снизу.

Установка однополюсного автомата

Подключаются однополюсные автоматы на DIN-рейку, для этого довольно легко защелкнуть устройство. Спецы советуют при подсоединении пользоваться ограничителем, дабы элементы стояли статично.

При установке однополюсного автомата в верхнюю клему должна заходить фаза УЗО и устройство ввода. Из нижней клеммы должна отходить фаза защищаемой цепи.

Как установить двухполюсной автомат

Двухполюсный автомат также должен подключаться на DIN-рейку. Если на рейке остается место, нужно пользоваться ограничителем.

Установка автомата делается накрест:

• на левую верхнюю и нижнюю клеммы подаются однообразные фазы;
• на правые клеммы подается ноль, уходит — ноль.

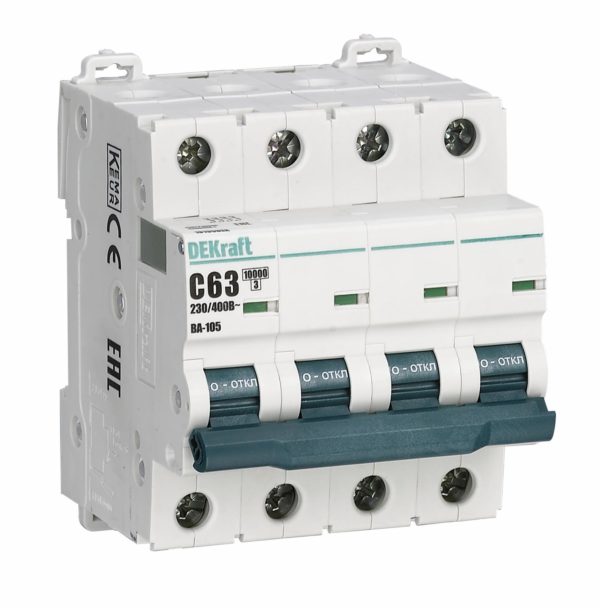

Установка трехполюсного и четырехполюсного автоматов

Для работы трехполюсного выключателя электричество через верх подается в порядке следования слева вправо:

Уходят фазы в том же порядке с нижней части автоматов.

При установке четырехполюсного устройства возникает нулевая фаза. Он устанавливается так же слева вправо в порядке следования. Ток подается сверху, в конце ряда добавляются по одной клемме сверху и снизу, которые делают роль нулевого прохода.

Подсоединение проводов

Для того дабы подсоединить автомат, нужно высчитать четкое количество провода. Избытки будет нужно срезать. С помощью стриппера удаляется изоляция на конце кабеля более чем 10 мм.

Для подключения кабеля с цельной жилой дополнительных действий не нужна. Спецы советуют в целях обеспечения наилучшего контакта выполнить на концах U-образный загиб.

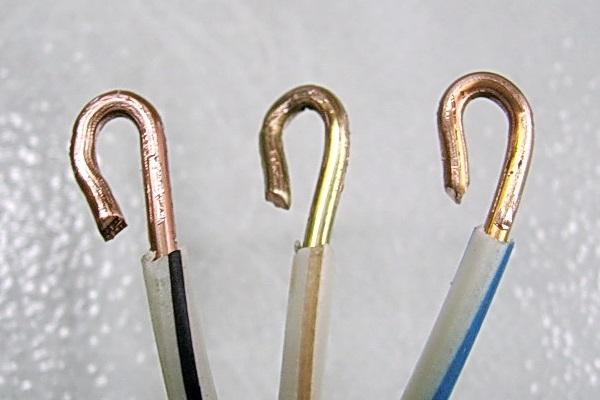

Загиб провода для лучшего сцепления

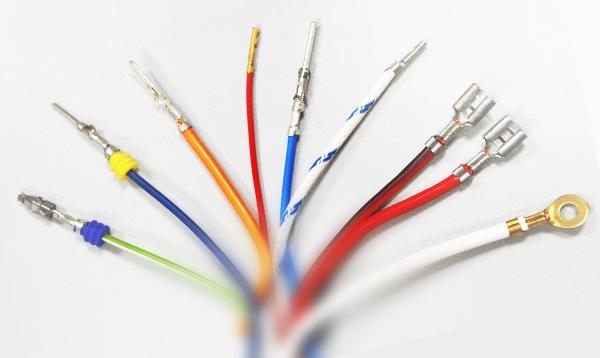

Многожильные провода нужно оконцевать при помощи кримпера. Для этого применяются особые наконечники НШВ либо НШВИ. По мере надобности подключения 2-ух многожильных кабелей используют наконечник НШВИ-2. Оконцевание нужно для сохранения целостности проводов и обеспечения наибольшего сцепления с контактом автомата.

Оконцевание многожильного провода

После подготовки провода подключаются в клеммы и затягиваются отверткой. Спецы советуют закручивать болты не на сто процентов, по другому можно разрушить корпус автомата. При помощи индикаторной отвертки инспектируют подачу электричества к присоединенному аппарату.

Примеры схем подключения электрических автоматов можно поглядеть ниже.

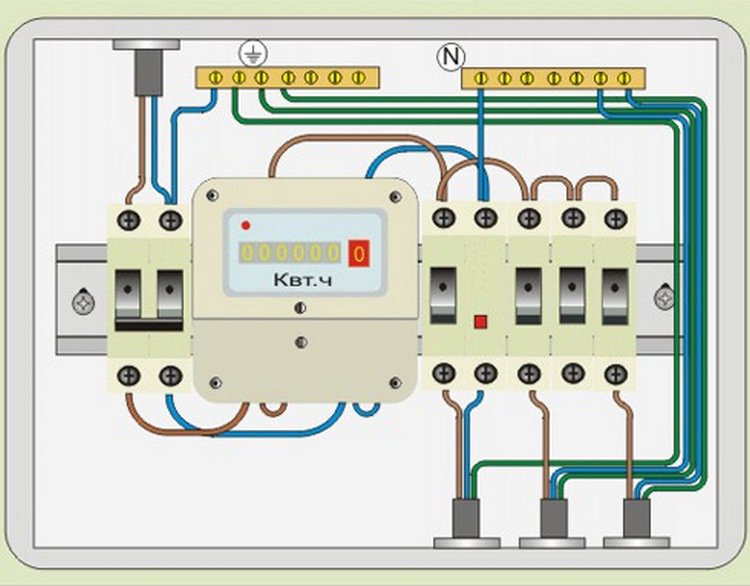

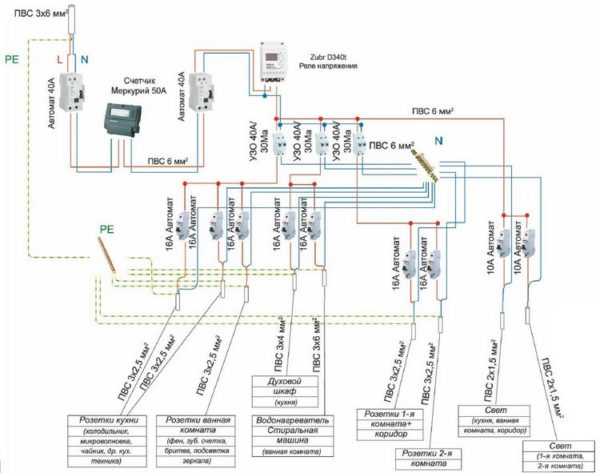

Схематическое изображение подключения проводки через счетчик Принципная схема установки генератора Пример составления электросхемы (планирование) Схематическое изображение подключения проводки через счетчик (трехфазная установка) Схема подключения автоматического выключателя дифференциального тока Схема подключения вводного автомата

Видео «Подключение автоматов в щитке»

Канал «КАЖДЫЙ МОЖЕТ» ведает, как подключить автоматы в щитке своими руками.

Установка автомата в щиток

Если вы уже избрали и заполучили автоматический выключатель с правильным количеством полюсов, номиналом, наибольшим рабочим током и отключающей способностью, самое время уяснить, как подключить автомат в щитке. На 1-ый взор, не так просто совершить ошибку в монтаже обычного однополюсного АВ. Как бы довольно выполнить правильную зачистку кабеля и воткнуть в клеммы, после этого винтами затянуть. Но проф электрики не только лишь в подробностях знают, как подключить автомат, они к тому же обращают свое внимание на поддержание порядка и определенную «эстетику» подключения.

Если подключение автоматов в щитке выполнено по правилам, на устройства приятно глядеть, а по мере надобности профилактических либо ремонтных мероприятий будет обеспечена наибольшая безопасность. Начнем с того, как верно подключить автоматы в электрическом щите.

Откуда подводить питание — сверху либо снизу?

В любом АВ имеется два контакта: недвижный и подвижный. Куда подключать питание? До сего времени представления интернет-экспертов в сфере электрики делятся, одни на форумах говорят, что подключать следует к верхнему контакту, другие считают, что напротив. В нормативе ПУЭ (7 изд. п.3.1.6) говорится:

При однобоком питании подсоединение питающего проводника к аппарату защиты делается, обычно, к недвижным контактам.

Аппаратом защиты считайте не только лишь автоматический выключатель, но и устройство защитного отключения, дифференциальные автоматы и другие защитные приборы. Из формулировки ПУЭ следует вывод, что питающий кабель либо провод должен подходить к недвижному контакту, но можно выполнить исключение.

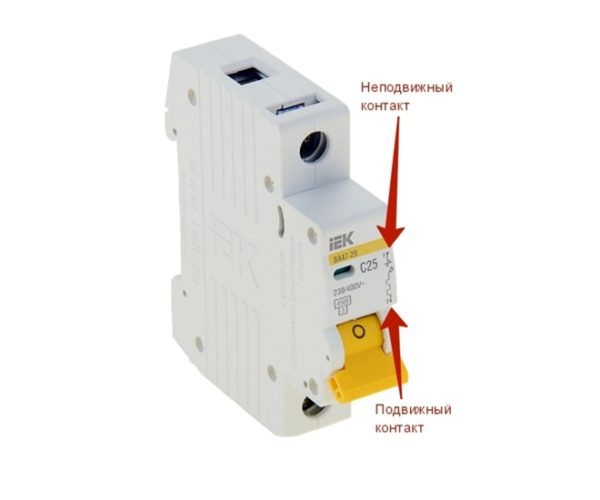

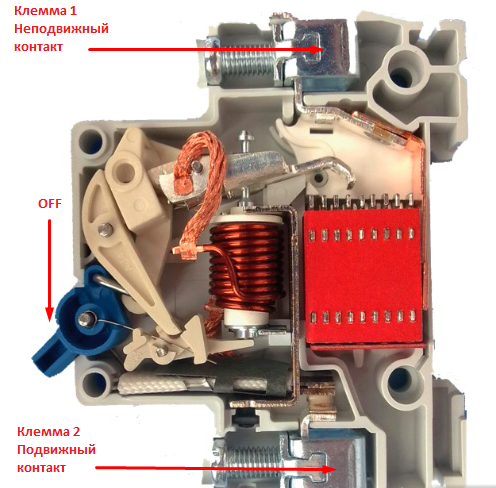

На фронтальной панели АВ есть схема, из которой вы поймете, где размещается недвижный контакт. А на следующем фото вы сможете созидать, как смотрится защитный аппарат в разрезе, и где какие клеммы расположены. Фактически все российские и завезенные из других стран производители ставят недвижные контакты сверху, и туда же Правила Устройства Электроустановок рекомендуют подводить питание. На данный момент нет никаких гарантий, что в дешевеньких китайских моделях недвижный контакт размещен сверху, хотя в советское время условие соблюдалось строго.

В техническом плане может появиться вопрос: а если пропустить советы ПУЭ, как подключить автомат, и подвести питание снизу? Будет ли это грубой ошибкой? В процессе работы АВ находящиеся снутри термический и электромагнитный расцепители срабатывают при наличии сверхтоков, защищая линию от КЗ и перегрузок. Итак вот и верхнее, и нижнее подведение питания не оказывает влияние на главную функцию автоматического выключателя. Расцепители работают отлично и независимо от порядка питания клемм.

Модульные защитные аппараты именитых брендов (Hager и ABB, например) дают юзерам возможность подводить питание к нижним клеммам. В таких устройствах есть зажимы под гребенчатые шины снизу.

На практике же верхние недвижные контакты автоматов — более корректное решение для подключения питания. Это обеспечивает правильную компанию, ведь когда электрик приступает к работе в щитке, он считает, что фаза на автоматах находится сверху, делая упор на теорию из ПУЭ. При подмене либо добавлении автоматов может случиться страшная ситуация, если фаза подключена к нижним контактам, а новый мастер по привычке отключает автомат в щитке и считает, что нижние клеммы отсечены от напряжения.

Если брать пример с промышленных объектов, то рубильники РБ никогда не подключают «вниз головой». Питание идет только со стороны верхних клемм, и отключение рубильника приводит к отсечению напряжения с нижних контактов. Это большой плюс к безопасности.

Как подключить АВ по схеме

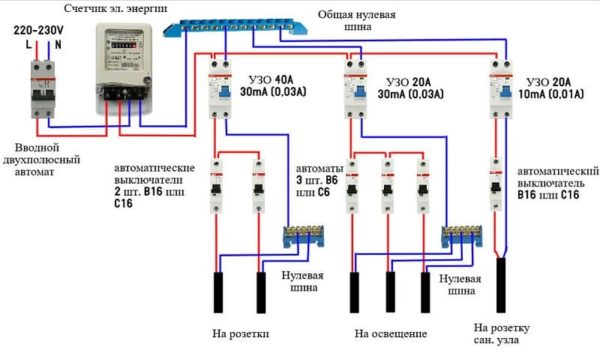

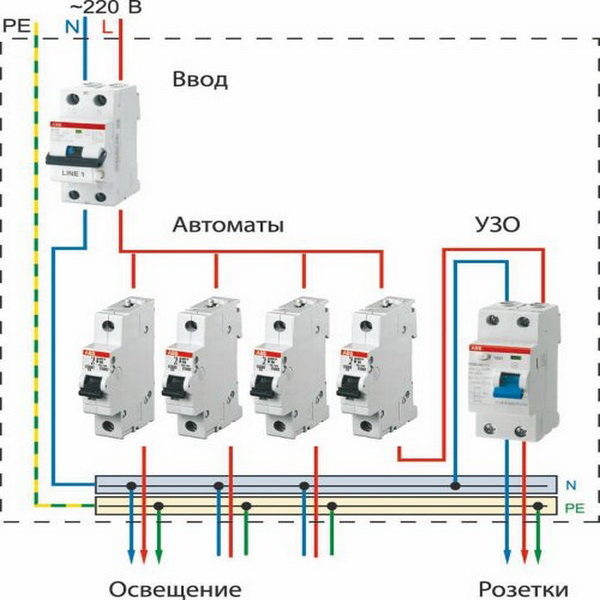

Предлагаем схематические примеры подключения АВ в распределительном щитке.

Направьте внимание, что любая схема подключения автоматов в щитке подразумевает разделение на группы по селективности снабжения. Модульные устройства разбиты на розеточные группы и на полосы освещения, время от времени раздельно выносится защита для особо массивных потребителей. В эталоне для безопасности и красы по краям шины устанавливаю заглушки, дабы контакты прикрывались изоляцией. Ограничители на DIN-рейку посодействуют зрительно поделить группы автоматов и обеспечить теплоотвод, так как приборы при эксплуатации и близком размещении нагреваются, также ограничители накрепко зафиксируют сами приборы. Отдельную группу, обычно, выделяют гребенкой и только к одному АВ из группы подводят питание.

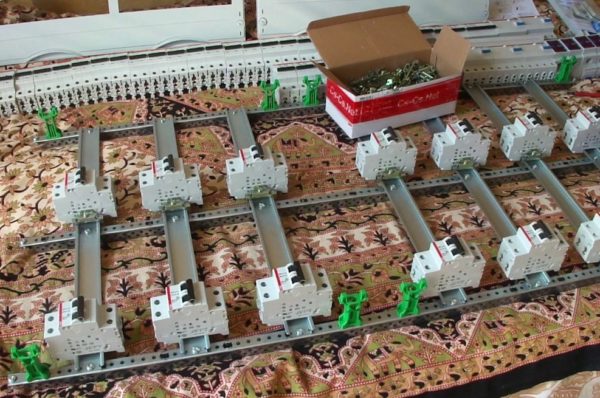

Как закрепить модуль удобнее

Если в перспективе сеть будет расширяться, а количество АВ соответственно расти, то советуем укреплять защиту на DIN-реку на две подвижные защелки заместо одной. Почему так? Так как при заменен устройства на одной защелке будет нужно вполне разбирать щиток. Автоматы с парой подвижных защелок как раз решают эту делему в пользу резвого и обычного монтажа/демонтажа. Пригодится пару минут времени и отвертка.

Как избежать основных ошибок с проводкой

Очень принципиально делать подключение автоматов в щитке своими руками с осознанием функционирования проводов. Как избежать часто встречающихся ошибок для надежности контактов? Начнем по порядку.

1. Дабы получить высококачественный контакт, нужно зачистить жилу, другими словами снять часть изоляции с провода. Если изоляция зачищена недостаточно, то она попадет под контактный зажим, а это чревато оплавлением проводки, самого устройства защиты и даже возникает риск пожара. Смотрите и инспектируйте степень затягивания проводника в гнезде.
2. Жилы неодинакового сечения нельзя подсоединять к одной клемме. Гребенчатая шина потрясающе совладевает с подключением группы автоматов к одному питающему проводу. Но когда электрик дает предпочтение самодельной перемычке из кабельных жил, неопасный итог получится только при использовании проводов одинакового сечения. В неприятном случае, когда затянутся контакты, зажим получится неравномерным (узкая жила будет обжата ужаснее, что приведет к расшатыванию контакта, нагреванию, искрению и оплавлению изоляции), не считая того, площадка автомата деформируется в сторону наименьшего сечения.
3. Если подводите к автомату кабель с цельной жилой, загните его конец крючком. Данное мероприятие можно именовать созданием U-образного загиба и благодаря такому обычному шагу вы увеличите площадь соприкосновения провода с поверхностью зажима. Это дополнительный плюс к надежности контактов.
4. При подключении многожильного гибкого провода его нужно оконцевать перед подключением к АВ. Мы советуем для оконцевания применять НШВИ (наконечники штыревые втулочные изолированные) либо наконечники НШВ. Двойной НШВИ-2 берут для подсоединения пары многожильных проводов, это удачный метод сформировывать перемычки для групп автоматических выключателей.
5. Паять и облуживать концы многожильных проводов категорически не рекомендуем, так как это верный путь к «расплыванию» соединения с течением времени, перегреву и расплавлению припоя, ослаблению и выгоранию контакта.

Полезные видео

Еще более инфы о том, как поставить автомат в щиток, вы отыщите в видеоклипах.
