Вопрос о наилучшем типе соединений в бытовой электросети всегда не имел конкретного ответа. Может быть, не считая обычных нам клеммников и пайки выдумано нечто новое? Давайте разберёмся, а заодно выясним, как оказывает влияние на выбор способа соединения набор специфичных критерий объекта.
Пайка проводов: где это уместно
Соединения на свинцово-оловянном припое обеспечивают достаточную электромеханическую крепкость, но имеют ряд очень существенных недочетов. Даже при стендовой пайке на отлично оборудованном месте вероятен брак, а в стеснённых критериях распайки коробок у потолка он практически гарантирован. Ситуацию ухудшает невозможность стопроцентно снять остатки флюса, что вызывает с течением времени постепенное разрушение места спайки.
Плохая пайка проводов непременно изольется в делему в дальнейшем
Многопроволочные проводники вообщем нет смысла соединять пайкой: подготовительную скрутку практически нереально выполнить плотно, из-за чего олово теснит не весь воздух. Пористое соединение сильно нагревается, с течением времени усиливается коррозия, и контакт теряется из-за слоя окислов. Похожие явления наблюдаются и в спайках, замурованных без локализации коробками, что, строго говоря, в принципе неприемлемо в современном монтаже вне зависимости от способа соединения.
Отход от этого правила вызывает лавинообразное образование окислов в критериях завышенной влажности. Они занижают проводимость между медными жилами, но при всем этом делают стенку отчасти проводимой за счёт растворённых в воде солей — отсюда удары током и короткие замыкания.

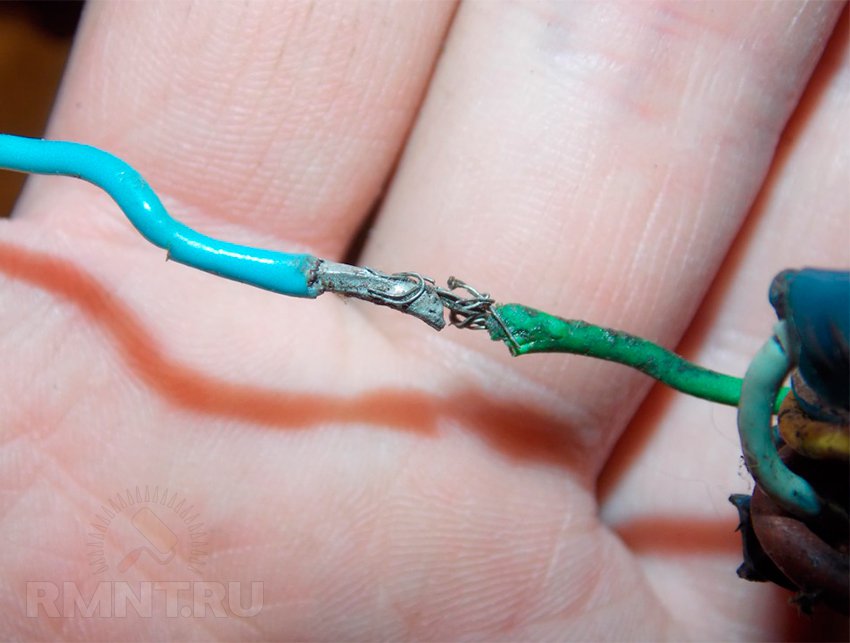

Вот что происходит при несоблюдении правил пайки силового кабеля
И всё же пайка — довольно резвый и менее накладный метод соединения с достаточно высочайшим сроком службы. Можно советовать паять соединения в обслуживаемых шкафах и коробках, лудить многопроволочные жилы для винтообразных зажимов, соединять кабели пайкой при защите водоизоляционными муфтами. Пайка также служит неплохой защитой от окисления на сухом воздухе, потому ею крепят другие виды соединений: гильзо-обжимные и винтообразные.

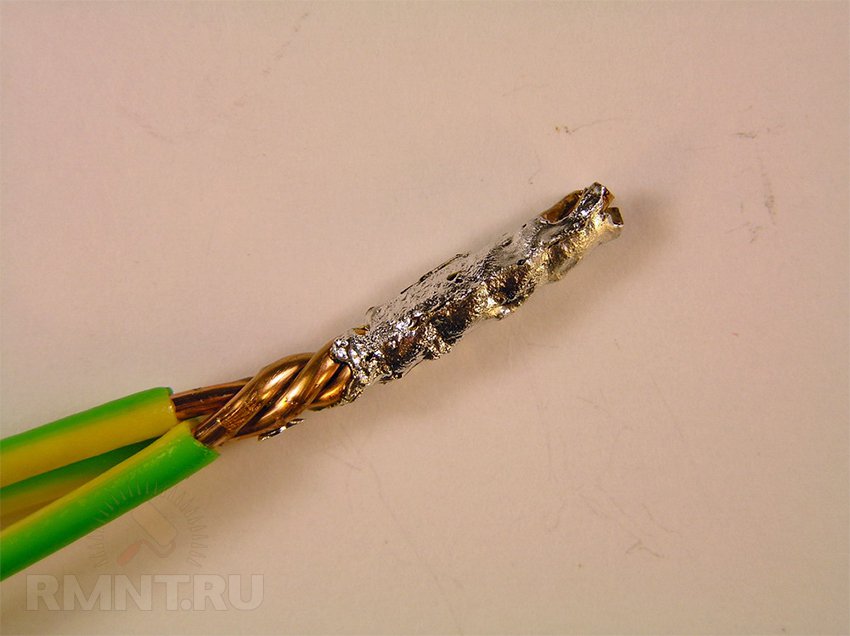

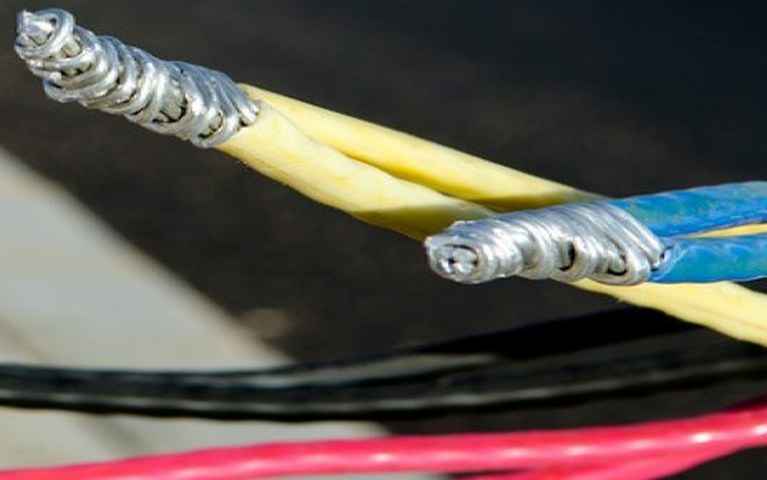

Пример правильной пайки силового кабеля
Помните, но, что главный недочет пайки в таких случаях — неразъёмность соединения, потому для потенциально временных контактов она подходит не достаточно. Также будет ошибкой паять на весу, не обеспечив подготовительного механического скрепления соединяемых проводников скруткой либо другим методом. Мельчайшие подвижки в слое остывающего припоя вызывают его общую пористость, что ведёт к описанным выше последствиям.
Счалки и обжим гильзами
В электромонтаже любого рода нагая «скрутка» служит временным соединением проводников на шаге тестирования и отладки. Работать в неизменном режиме такое соединение не может из-за механического деяния тока и упругих параметров медного сплава. Есть и другая причина: для сохранения номинальной проводимости на переходе скрутка должна быть очень длинноватой, ведь площадь соприкосновения 2-ух круглых проволок мала.

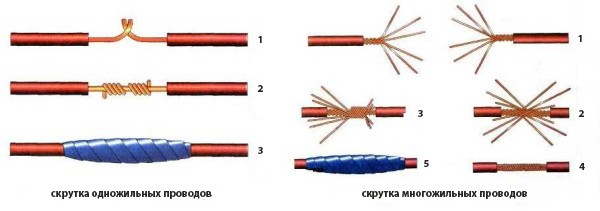

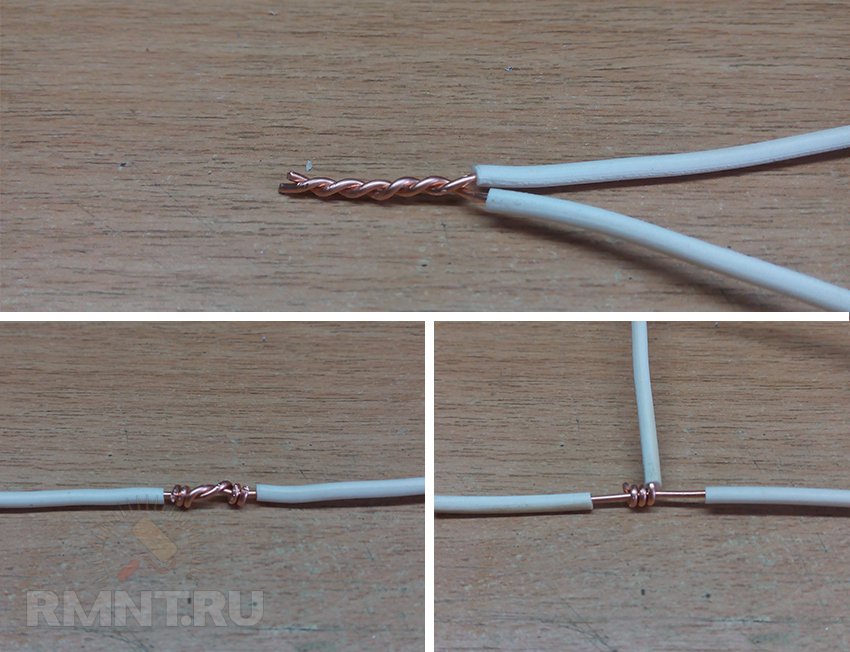

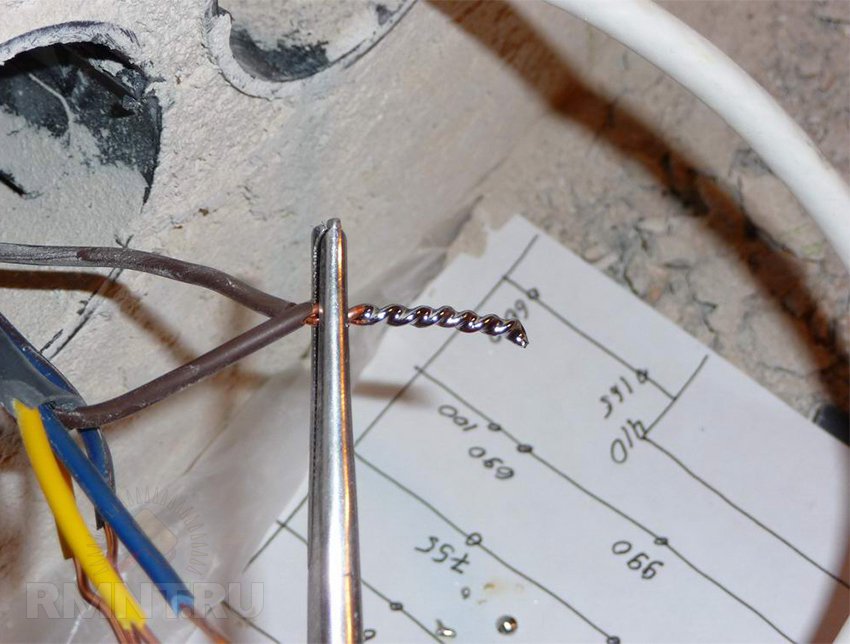

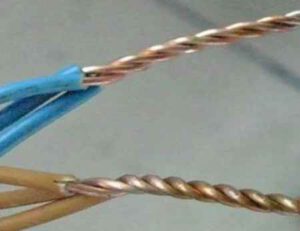

Варианты выполнения скрутки либо счалки проводов. Механическое соединение проводов — временное решение
Все эти недочеты устраняются опрессованием скруток либо отдельных жил с помощью гильз. Проводники при всем этом деформируются и прилегают друг к другу со значимой площадью соприкосновения, а плотность их прижатия обеспечивается наружным поясом, не подверженным действию тока.
На практике есть смысл соединять опрессованием жилы сечением в 10 мм 2 и поболее, с наименее толстыми проводами держать под контролем качество обжима труднее. Как инструмент для работы с кабелем до 35 мм 2 лучше избрать ручные рычажные опрессовщики, устроенные на манер болторезов: они мобильны, к тому же на малых сечениях довольно одной мышечной силы.

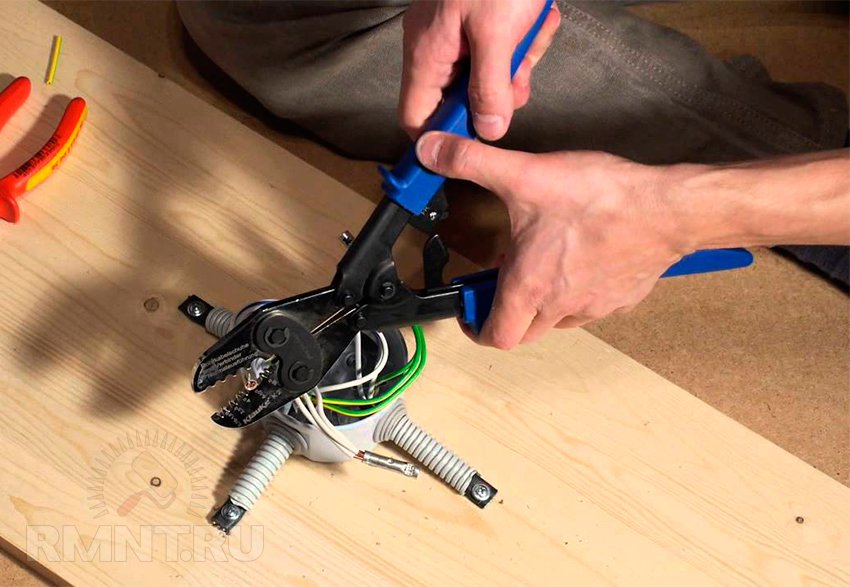

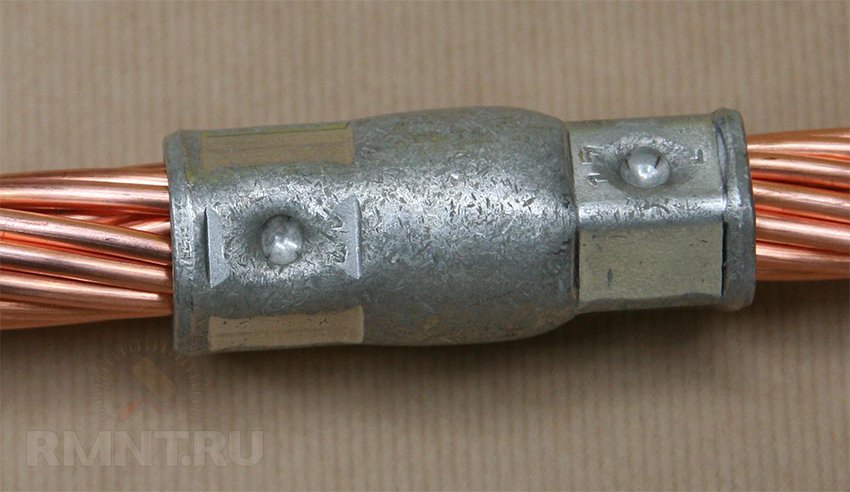

Опрессовка в гильзу улучшает контакт проводов и механическую крепкость соединения
Большие токоведущие полосы (от 50 мм 2 ), кроме собственной массивности, осложняют работу высочайшей степенью ответственности. Высококачественный обжим вероятен только гидравлическим инвентарем, которого есть две разновидности. Для работы на кабельных линиях прекрасно подойдут рычажные домкраты, совмещённые с матрицей в одном корпусе. В особенности комфортно работать таким инвентарем на высоте.

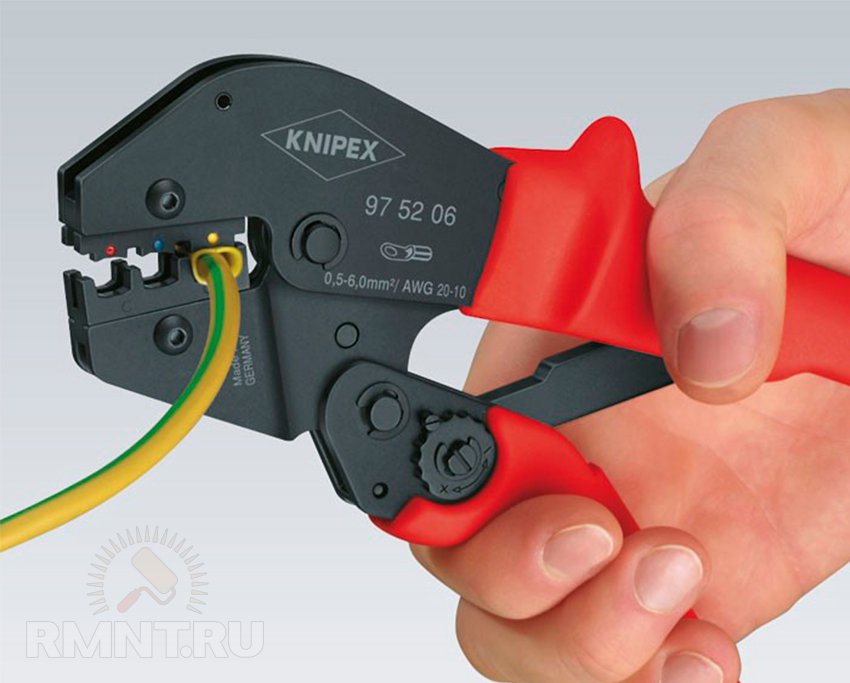

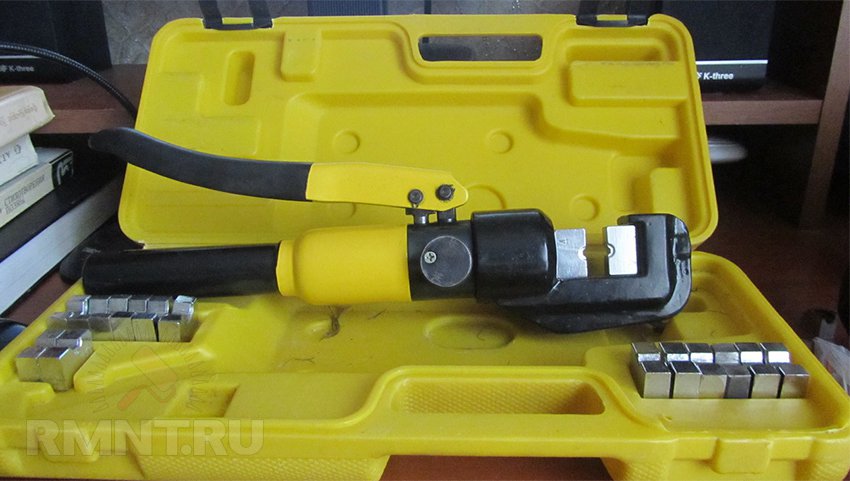

При сборке щитов и в стеснённых критериях лучше предпочесть раздельные опрессовщики, в каких маслонасос выполнен с педальным приводом и соединён с рабочей частью шлангом высокого давления.
Очень принципиально держать в голове, что надёжное обжатие может быть только статическим усилием. Потому опрессовывать наконечники и гильзы молотком (зубилом) нельзя категорически.
Соединения кабельных линий

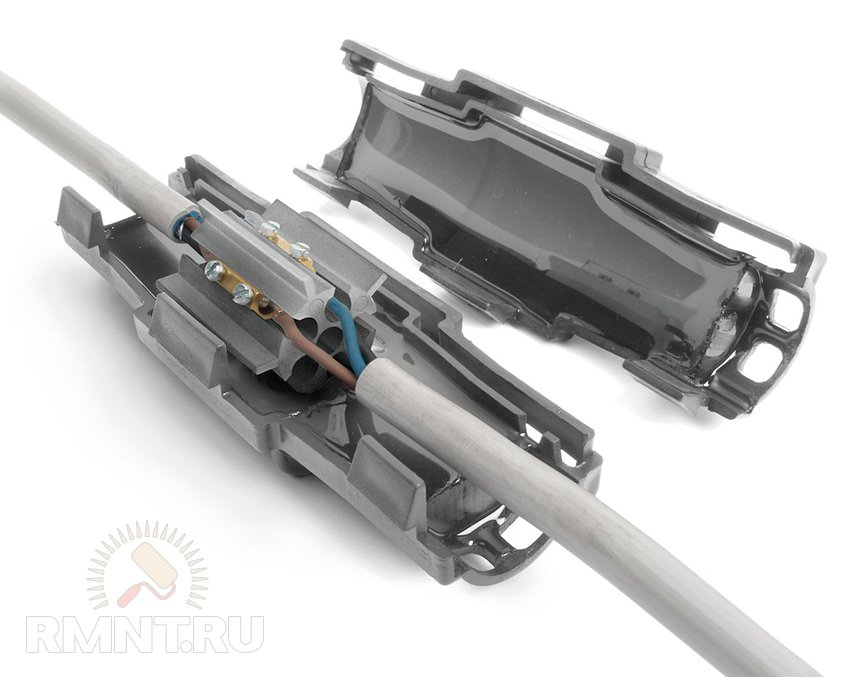

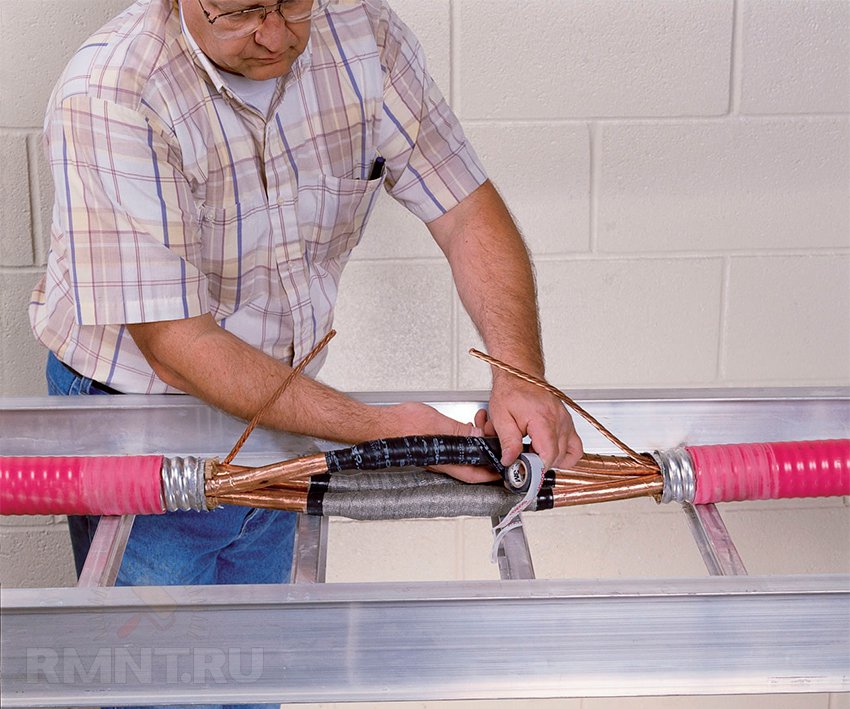

Образцом свойства и надёжности кабельных соединений служит большая часть соединительных кабельных муфт, применяемых для стыковки отрезков магистральных ЛЭП. Выше мы упоминали, что замуровывать соединения в стенку нельзя, но в некоторых ситуациях этого не избежать. К примеру, при высочайшей протяжённости полосы либо использовании дорогого толстого кабеля.
Устройство муфты показывает, как должно производиться соединение в таких критериях. Жилы в них обжаты гильзовыми наконечниками с контролируемым усилием затяжки. Это могут быть как гильзо-винтовые, так и опрессованные соединения, но они постоянно защищаются слоем припоя.
Счалка (скрутка 2-ух многожильных проводов с попеременным перехлёстом жил) каждой жилы изолирована раздельно 2-мя слоями изоляции: тепловой и водоупорной, а сам пучок разделён жёстким вкладышем и опоясан наружной гидроизоляцией, края которой плотно прилегают (приклеены) к наружной оболочке кабеля. Все эти принципы должны воплощаться в каждом необслуживаемом соединении, при эксплуатации в критериях высочайшей влажности, брутальной среде и на горючих основаниях.
Пружинные и винтообразные зажимы

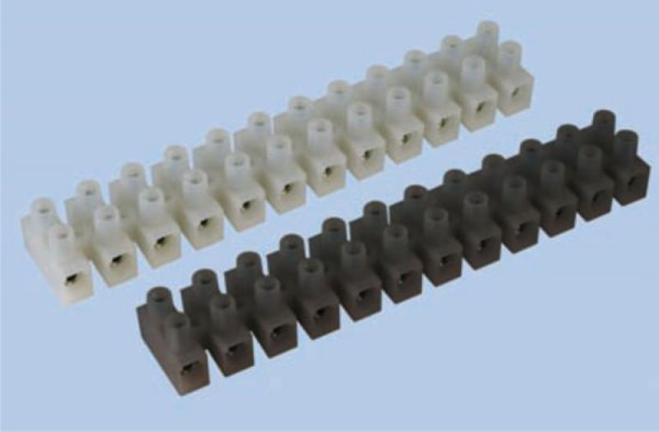

Описанное выше довольно просто практиковать и в ежедневной работе с бытовыми сетями. Так как отказ от многопроволочных проводников стал практически принятым, соединять можно или цельные жилы, или пряди, обработанные пайкой либо гильзовыми наконечниками. Один из наистарейших и надёжных методов — винтообразные колодки, которые глубоко врезаются в жилу и обеспечивают неплохой контакт во вред динамической прочности жилы. Для неизменных соединений также рекомендуется заполнять термоклеем открытые части колодок и «шеи» винтов.

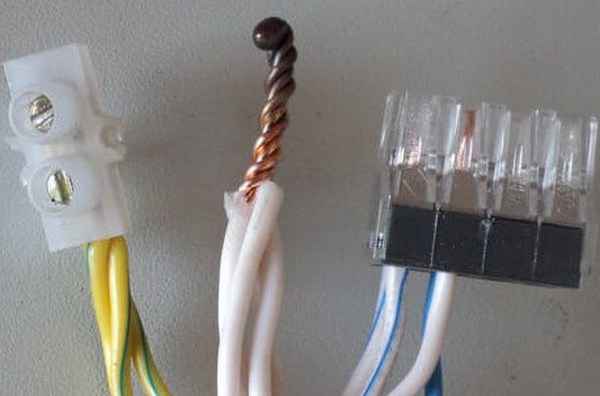

Кандидатурой таким соединениям служат пружинные зажимы WAGO и подобные им. Жилу в таком зажиме можно согнуть несколько 10-ов раз, и она не обломается в слабеньком месте. Для применения во увлажненной среде рекомендуется получать пружинные колодки, заполненные техническим вазелином. Такие приспособления, не глядя на малозначительное повышение общей цены проекта, остаются разъёмными для резвого конфигурации конфигурации сети при обнаружении ошибки, в то же время срок их эксплуатации сравним с кабелем — от 50 лет.

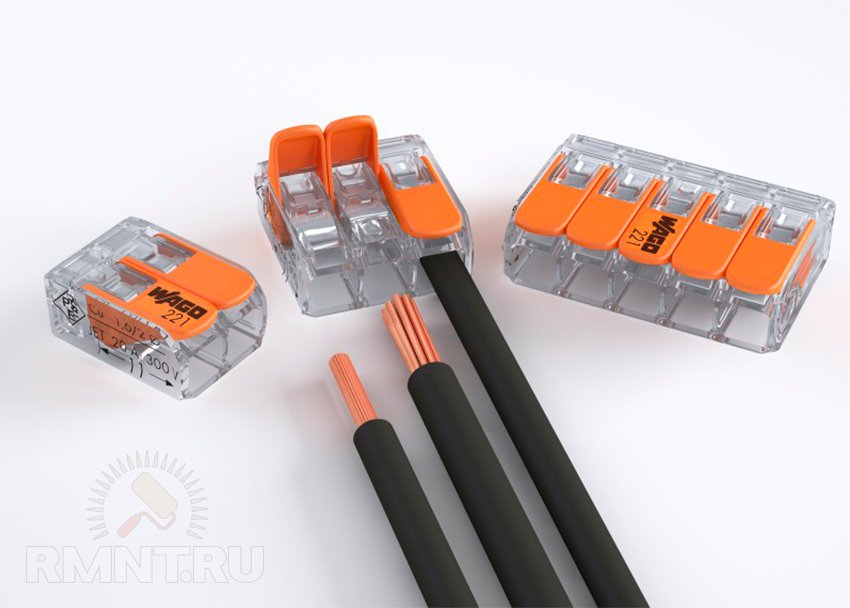

Быстроразъёмное соедиенние Wago
Методы изоляции соединений

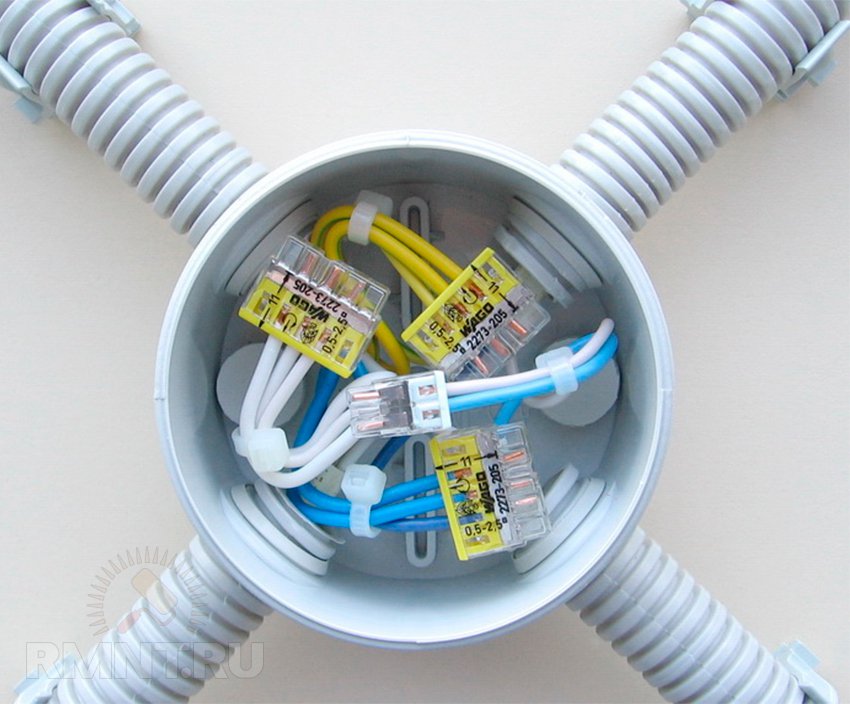

Принципы абсолютной локализации кабельной муфты воплощены в бытовых электросетях соединительными (распаечными) коробками. Широчайший спектр степеней пыле- и влагозащиты (IP) позволяет подобрать оправданное по цены и подходящее для определенных критерий изделие. Полностью все соединения, не считая кабельных муфт, следует обустраивать исключительно в таких коробках, которые, к слову, могут и не быть обслуживаемыми.
Жильная изоляция при соединении винтообразными и пружинными зажимами не нужна. Гильзы и хвостовики наконечников изолируются 1–2 слоями термоусаживаемой трубки. Дабы при нагреве материал не рвало, выпуклости опрессовки необходимо снять ратфилем, или обмотать их 2–3 слоями лавсановой изоленты. Схожими же трубками следует устранять повреждения жильной изоляции и защищать края жил, зачищенные лишне длинноватыми.

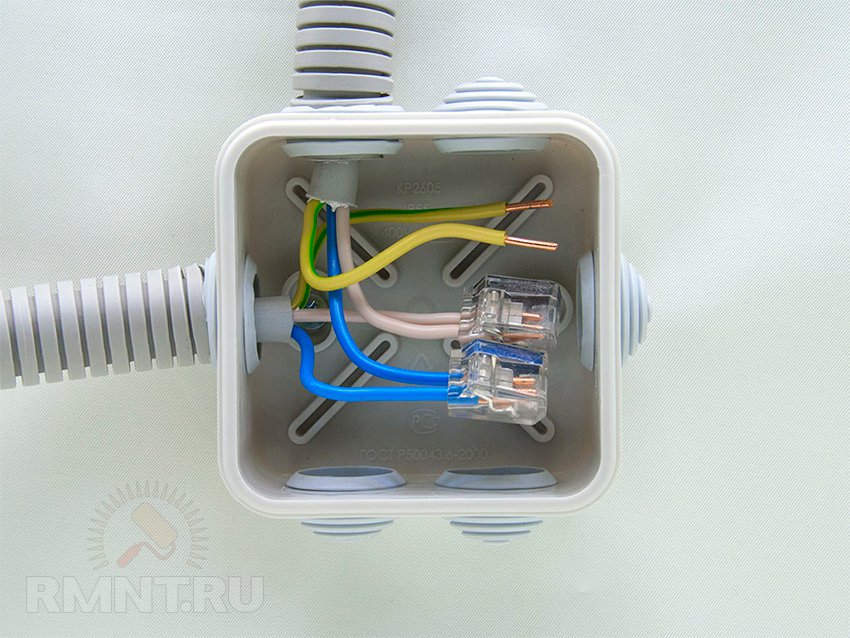

Провода снутри коробки и их соединения не должны по способности перекрывать доступ друг к другу
При монтаже снутри коробки жилы также следует делить. Обычно поначалу на деньке коробки разводятся фазные проводники, разделённые дистанционными клипсами, или закреплённые к корпусу. Поверх разводки укладывается пластмассовая прокладка, вырезанная из обыкновенной ПЭТ бутылки, потом сверху разводятся нулевые и защитные жилы.
Можно ли скручивать провода из различных металлов?
Медь с алюминием не в коем случае не стоит соединять впрямую. В скрутки алюминия и меди происходит неспешная хим реакция окисления. В итоге сопротивление в скрутке усиливается и происходит нагрев. Провода просто обгорают. Переход с алюминия на медь должен происходить через клемник, луженный провод и тд.
создатель вопроса избрал этот ответ наилучшим
в избранное ссылка отблагодарить
Существует несколько методов соединения проводов из различных металлов:скруткой, через клемму, через зажим,болтовое соединение,пайка,чер ез наконечники.

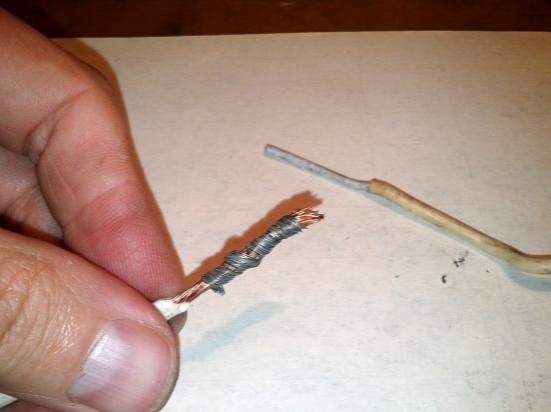

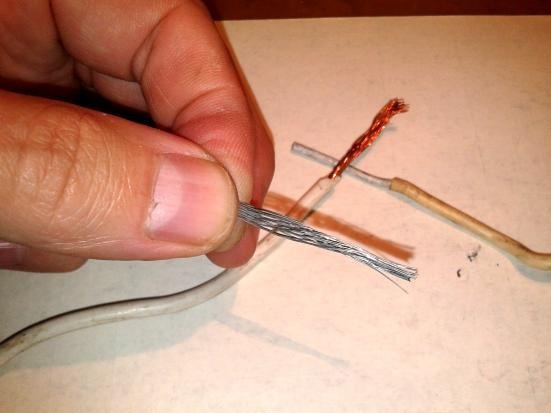

Самым обычным методом является соединение скруткой. Таковой метод применяется в домашней сети с маленький нагрузкой. Дабы выполнить скрутку из проводов с различными металлами верно нужно отыскать маленькой отрезок луженого провода, снять с него изоляцию и распушить жилы.

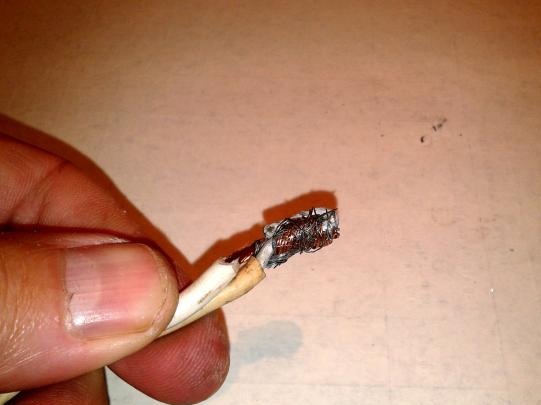

Дальше умеренно намотать их на медный провод

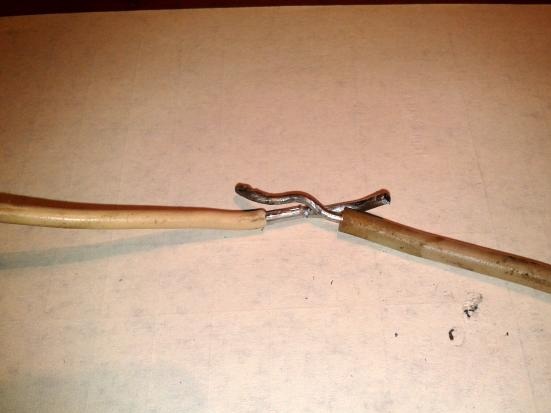

и потом скрутить провода между собой, загнув избыточное на эту скрутку.
Сейчас медный провод соприкасается с дюралевым через луженый провод, что не приводит к появлению электролиза на различных проводниках.

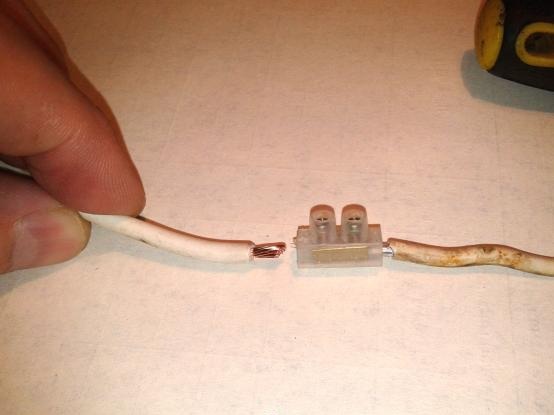

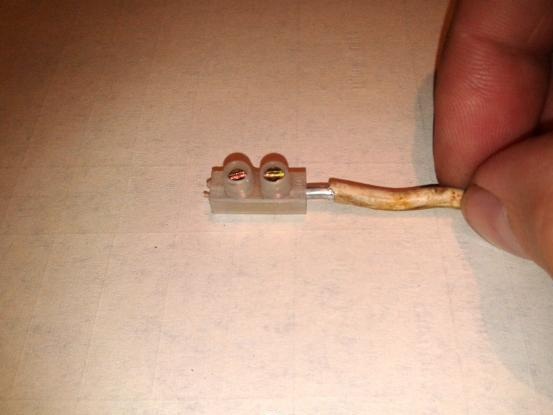

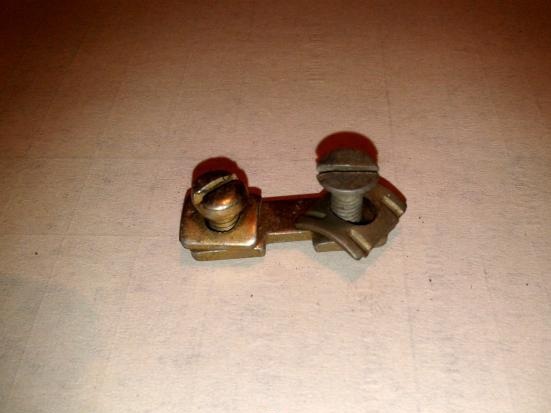

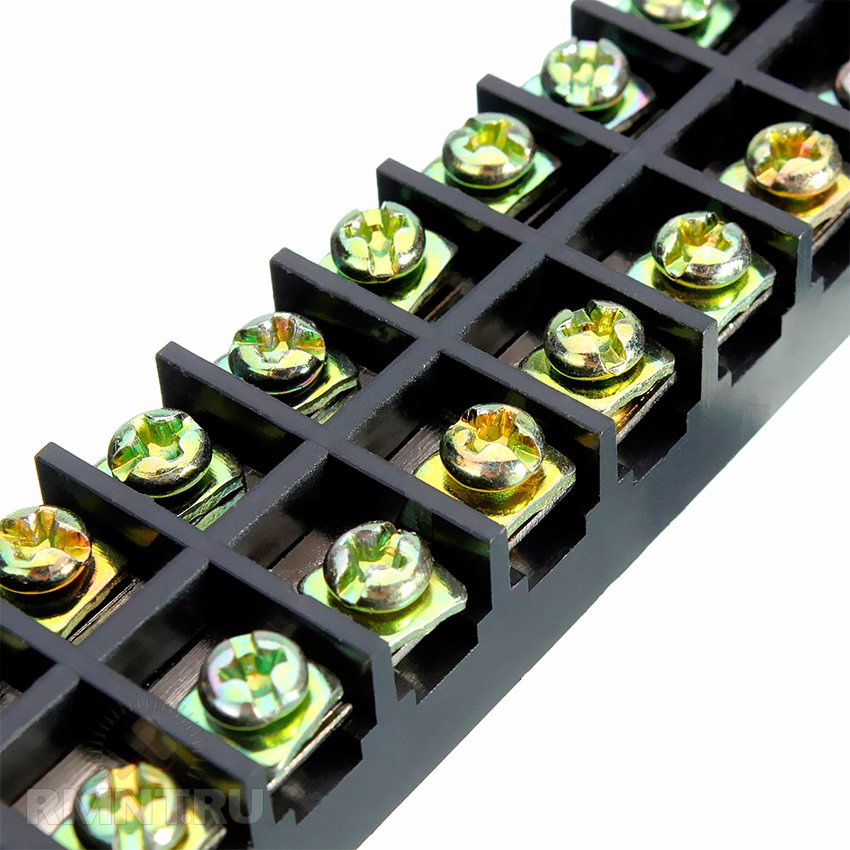

Сейчас разглядим соединение через клемму. Таковой метод упрощает работу и обеспечивает более высококачественное соединение. Существует много разновидностей клемм, но принцип соединения у них однообразный

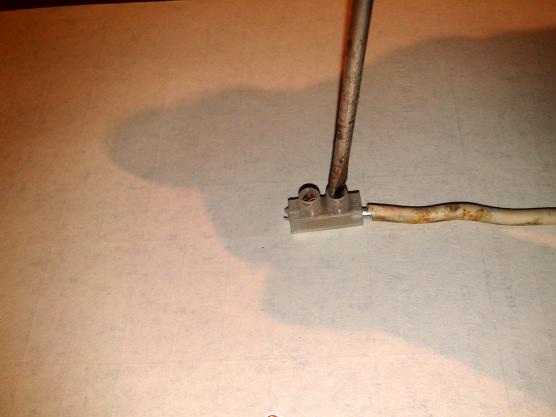

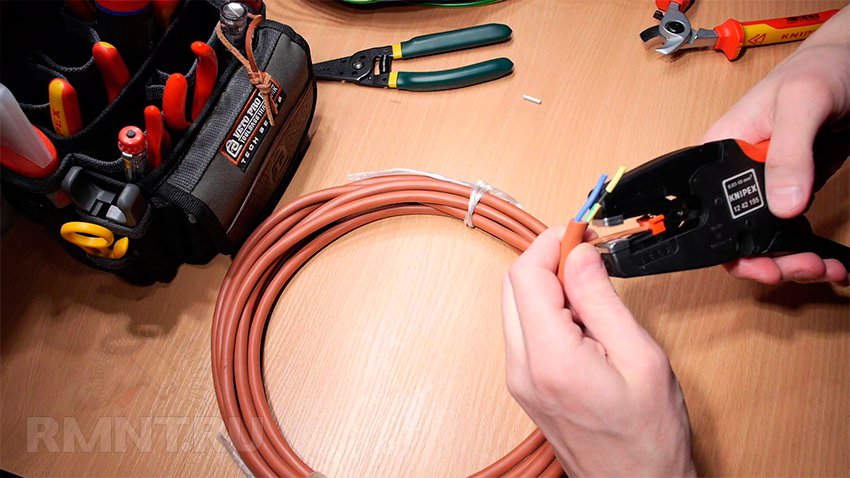

. Сперва снимаем изоляцию с окончания проводов около 3-4мм. Открутив винты, аккуратненько вставляем провод
Не нужно сильно затягивать по другому можно разрушить резьбу. С другим проводом поступаем анологичным образом.

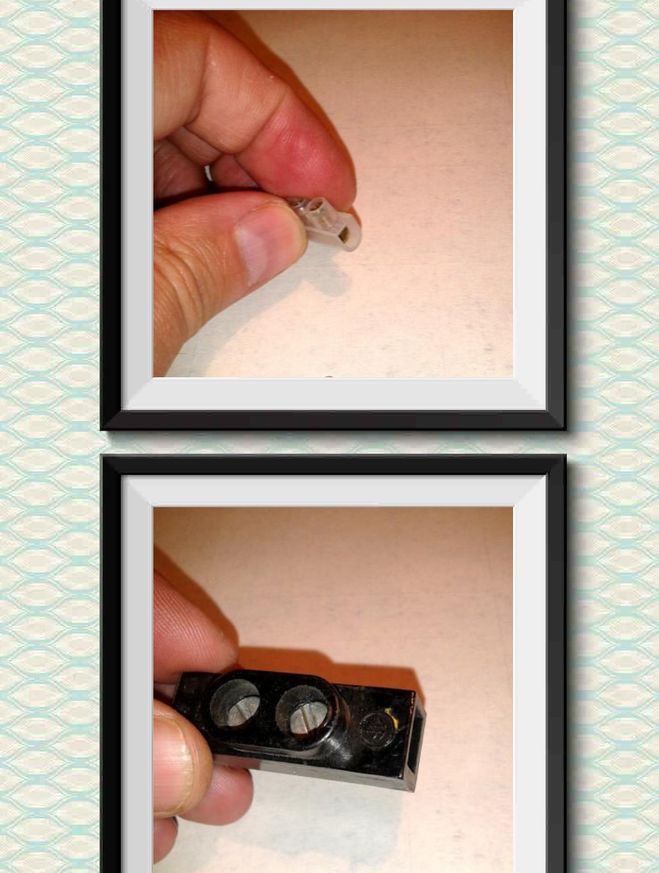

Такое соединение довольно надежное и при токе до 1,5 кВт управится со собственной задачей, а для большего напряжения подберите более сильную клемму. Если под рукою нет клемм, то можно соединить провода при помощи зажима.

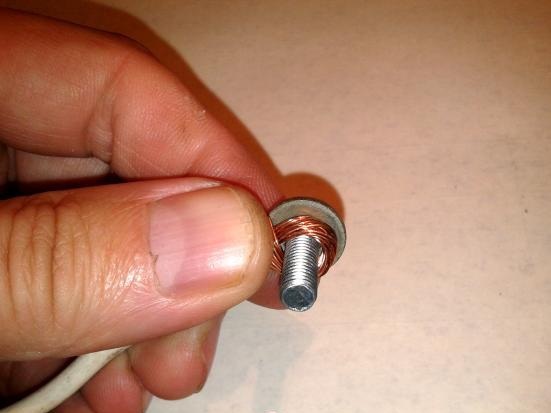

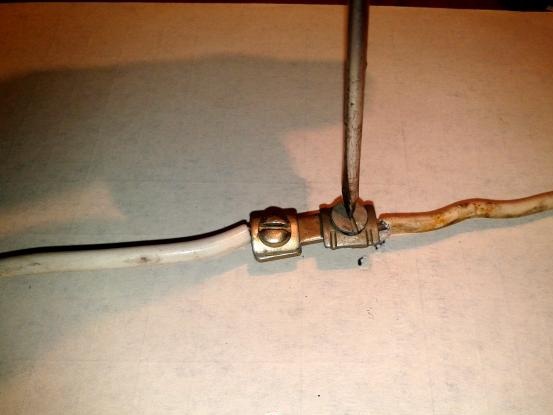

. Также снимаем изоляцию с проводов, накручивать их вокруг болтов и болты аккуратненько заворачиваем
. Если остался обнажен участок, то его необходимо заизолировать.

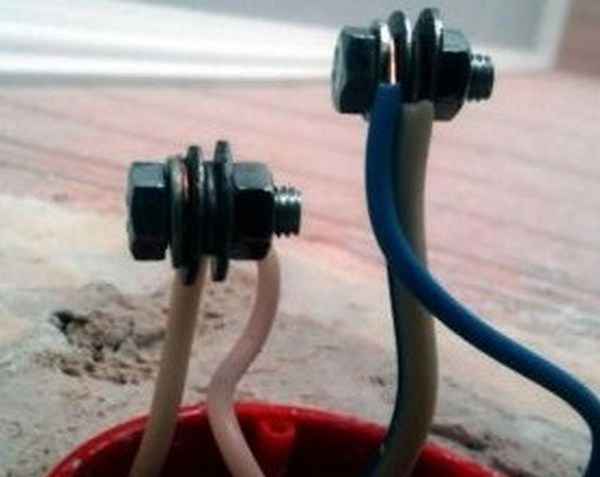

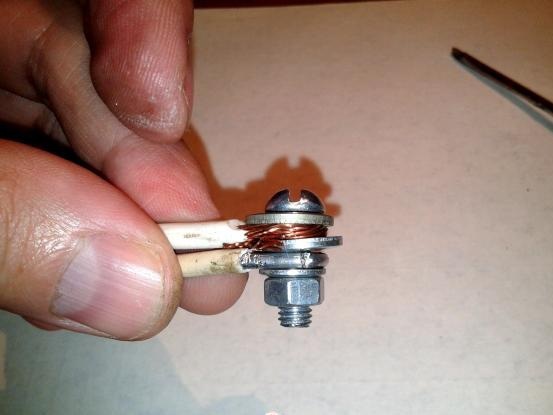

Болтовое соединение самое обычное, так как болты и шайбы ,обычно, всегда имеются под рукою.

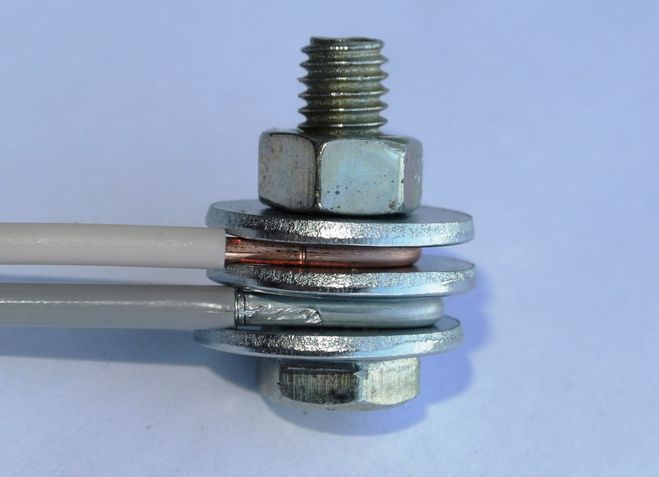

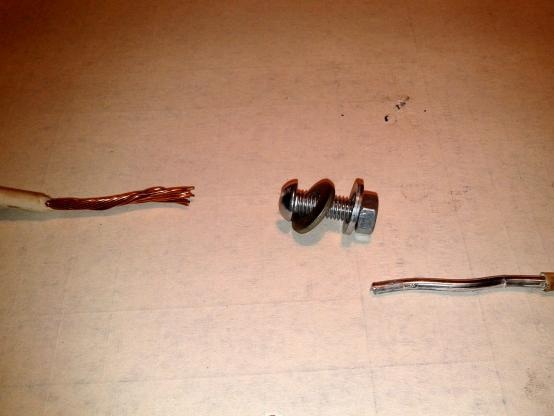

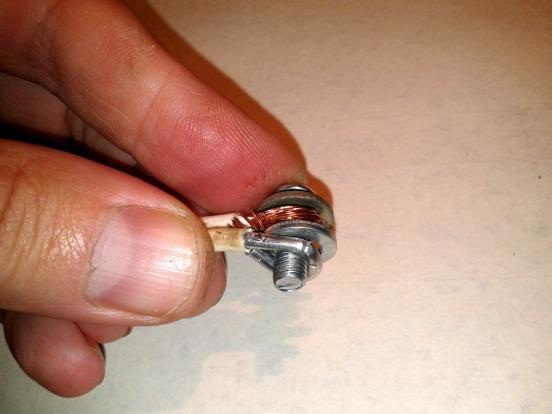

На болт одеваем шайбу, а потом зачищеный конец провода накручивать вокруг болта , двигаясь по движению резьбы.
. Потом одеть еще одну шайбу и накрутить другой провод.
. Дальше одеть шайбу и закрутить все гайкой, при всем этом провода нужно заправить так, дабы они не вылезли из — под шайбы и не соприкосались между собой.
Самым высококачественным соединением считается пайка. С помощью каникулы и олова заливаем медный проводник и потом просто скручиваем его с дюралевым.

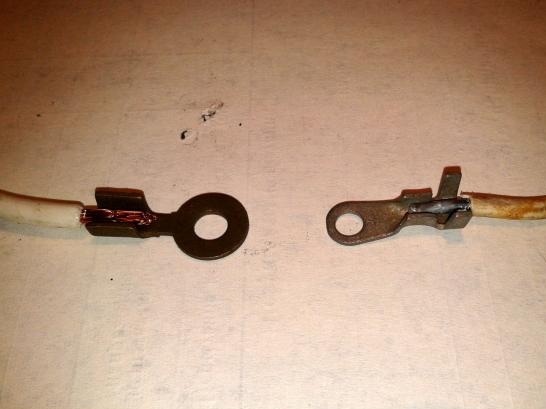

Также можно соединить провода при помощи луженых наконечников. Для этого нужно воткнуть провода в наконечники и зажать их при помощи плоскогубцев, а потом дожать молотком и наставкой
. Оба наконечника соединяем при помощи болта и гайки и изолируем изоляцией.
в избранное ссылка отблагодарить
Скручивать можно все провода, не касающиеся электричества, а вот электрические провода из различных металлов — а в главном это медный и дюралевый провода- необходимо соединять через клеммник соответственного проводам сечения.
При помощи клеммников можно соединять не только лишь различные провода, но и однотипные провода к примеру в распределительной коробке заместо скрутки.
Если под рукою не окажется у вас такого — можно применять болт с гайкой и шайбами.
На болт М5 либо М6 надевается шайба, потом один конец кабеля зачищается и выгибаем петлей вокруг болта, сверху одеваем еще шайбу, на нее изготавливаем такую же петлю другого кабеля, на него снова насаживаем шайбу и в конце закручиваем гайку — клеммное соединение готово.
в избранное ссылка отблагодарить
Ким Чен Ын [433K]
Если проводка делается с соблюдением всех норм и правил, то скрутки категорически запрещены.
Правила ПУЭ (сейчас) скрутки воспрещают.
и тем паче нельзя скручивать между собой провода из различных металлов (медь, алюминий, а именно).
Вот приятный пример

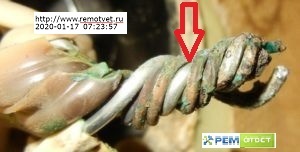

таковой скрутки, провода окисляются контакт между проводами не высококачественный, появляется зазор между проводами, провода перенагреваются и в конечном итоге контакт между проводами из различных металлов нарушается.
Моё мировоззрение, не вижу аргументированной необходимости в таковой скрутке.
Если у Вас ещё древняя Русская проводка (алюминий) и Для вас необходимо (это например) вывести провода под новейшую розетку (выключатель), то используйте провода из такого же материала (алюминий-алюминий, медь-медь).
Но если без скрутки не обойтись, то принципиально учесть следующее:
Провода должны "обвивать" друг дружку умеренно, а не один провод обвивает другой.

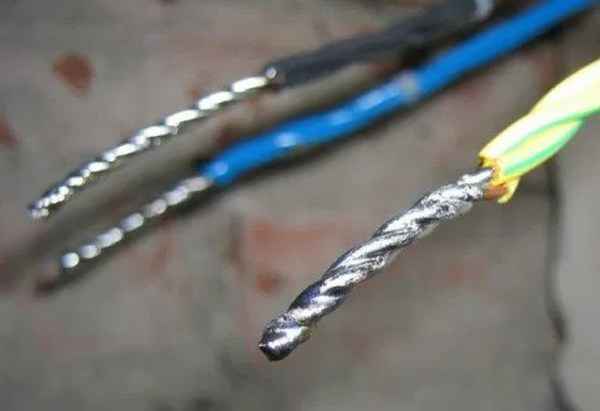

После зачистки проводов (зачищается конец провода от изоляции) медный провод необходимо залудить припоем (многожильный).
Количество витков в скрутке более 5, если сечение провода до 1,5 квадрата и более 3 для проводов бОльшего сечения.
В конце такая скрутка в неотклонимом порядке изолируется изоляционной лентой.
Из личного опыта могу добавить, скрутка даже проводов из 1-го металла самый не высококачественный вариант соединения проводов.
Медь с алюминием лучше соединить резьбовым соединением (либо применять клеммы).
Нужен болт (лучше не покрытый цинком) шайбы, гайка.
Концы проводов зачищаются от изоляции и скручиваются (сворачиваются, необходимы круглогубцы) "кольцом".
На болт одевается шайба и дальше дюралевый провод, потом 2 шайба и медный провод.
Дальше 3 шайба и затягивается гайка, в данном случае не будет прямого контакта меди с алюминием и соединение будет долговременным и высококачественным.
Такое соединение необходимо протянуть через некоторое время (подтянуть гайку), а ещё лучше под гайку установите пружинную шайбу (гровер).
Почему запрещена скрутка проводов
Если соблюдать всё то, что написано в ПУЭ, то согласно пт 2.1.21 рядовая скрутка проводов строго настрого запрещена. Соединение проводников осуществляется одним из следующих методов, а конкретно: сваркой, пайкой, опрессовкой либо болтовым соединением.
Но ранее, ну и на данный момент, можно повстречать скрутку проводов. Причём скручиваются провода из «разношёрстных» металлов, меди и алюминия. Всё это приводит к их окислению и отгоранию в предстоящем.
В чем кроется угроза скрутки проводов
Скрутка электрических проводников не даёт надежного и хотимого контакта. Сопротивление такового соединения высочайшее, и чем выше ток будет перейти через скрутку, тем больше она будет нагреваться.
Но происходит это не только лишь из-за ненадлежащего контакта в местах скруток проводов. Так как металлы проводников не имеют достаточной связи, и между ними находится воздух, все это ведёт к образованию окислов.
При неизменном нагревании скрутка начнёт ослабляться, что приведёт к еще большему повышению её сопротивления. В итоге будут утраты напряжения в данном месте, также может быть частичное либо полное отгорание проводов.
Конкретно по этой причине, и дабы защитить скрутку от окислов, соединяемые провода рекомендуется пропаять. Допускается только временная скрутка проводов, и то, только в этом случае, когда по ним не будут протекать огромные токи.
Почему пайка и сварка лучше скруток
В этом случае соединение проводников формируется межатомными связями. В итоге этого металлы не окисляются, а соединение не греется в процессе использования.
Все же, не рекомендуется спаивать вкупе дюралевые и медные проводники. Для соединения проводов из меди и алюминия рекомендуется применять клеммники WAGO либо другие, подобные им.
Бывает также соединение проводов способом опрессовки. Для этих целей применяются особые гильзы, которые накрепко обжимают проводники вместе. Крепкость такового соединения на разрыв несколько меньше, чем при пайке проводов, зато проводимость тока оказывается практически стопроцентной.
Полностью хорошее соединение проводов можно обеспечить и с помощью болтов, шайб и гаек. Причём провода могут быть различного сечения и материалов производства, к примеру, из меди и алюминия.
Дабы соединить провода болтом, необходимо накрутить их, подложив шайбы, а потом отлично затянуть, используя гайку. Болтовое соединение проводников в электрике имеет только один значимый недочет, это достаточно огромные размеры.
Из всего вышесказанного можно выполнить таковой вывод. Скрутка проводов может употребляться только как временное решение. Для надежного и долговременного соединения идеальнее всего применять скрутку вместе с пайкой проводников.
