Каждый владелец должен знать о том, что просто так скручивать между собой медные и дюралевые провода категорически запрещено. Потому «классическая» скрутка тут неприменима. Схожий альянс чреват окислением, которое приведет к завышенному нагреву соединения и последующему возгоранию. Окончиться соединение медных и дюралевых проводов может пожаром. Потому для решения данной задачи приходится идти на различные ухищрения. Вот главные принятые методы от обычного к сложному.

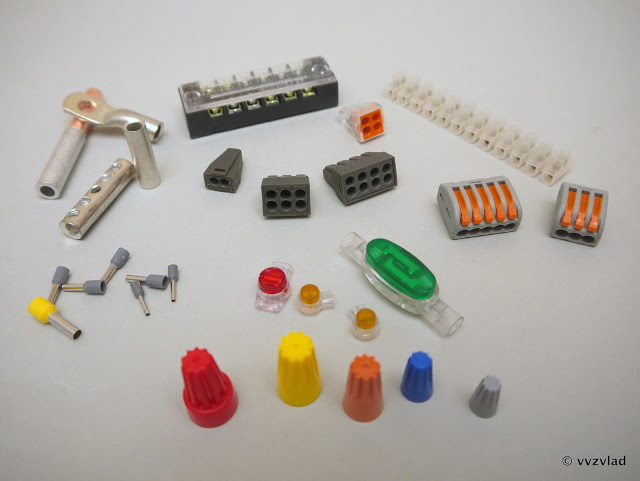

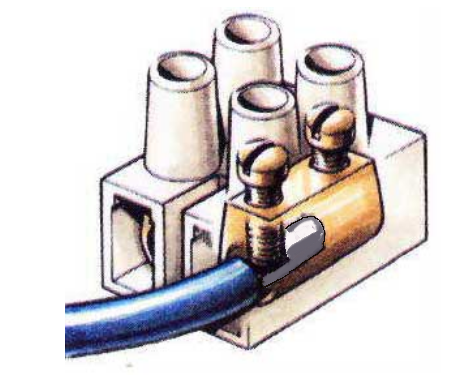

1. Клеммные колодки
Можно применять колодки. |Фото: seaside-home.ru.
Пожалуй, самый обычный и тривиальный метод соединения проводов. Само собой, нужна будет не рядовая калымная колодка, а та, что подходит для работы с проводами из различных материалов. Все, что необходимо выполнить – это воткнуть и зафиксировать подходящий проводок в правильную клемму для алюминия либо меди.
2. Спец клеммники
Можно применять клеммники. |Фото: yato-tools.ru.
Самым известным на сегодня на российском рынке является германский производитель WAGO. Но в реальности можно смело брать клеммники для соединения меди и алюминия от любого другого производителя. Благо, ассортимент на рынке немаленький. Сущность способа и метод организации соединения не достаточно чем отличается от традиционной клеммной колодки. Разве что спец клеммники закрыты пластмассовым футляром.

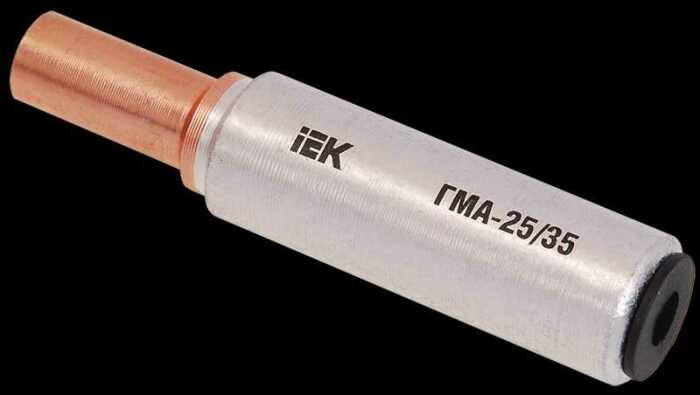

3. Алюмомедная гильза
Один из вариантов. |Фото: eltesla.ru.
Очередной очень действующий и относительно обычный метод соединения 2-ух различных проводов – это внедрение гильзы-переходника. Тут, как и в случае с клеммными колодками принципиально убедиться, что любой из проводов был вставлен в верный конец гильзы. После того, как провода вставлены в гильзу, ее необходимо обжать с помощью подходящего инструмента. Снутри гильзы имеется вставка-проводник из нейтрального материала.

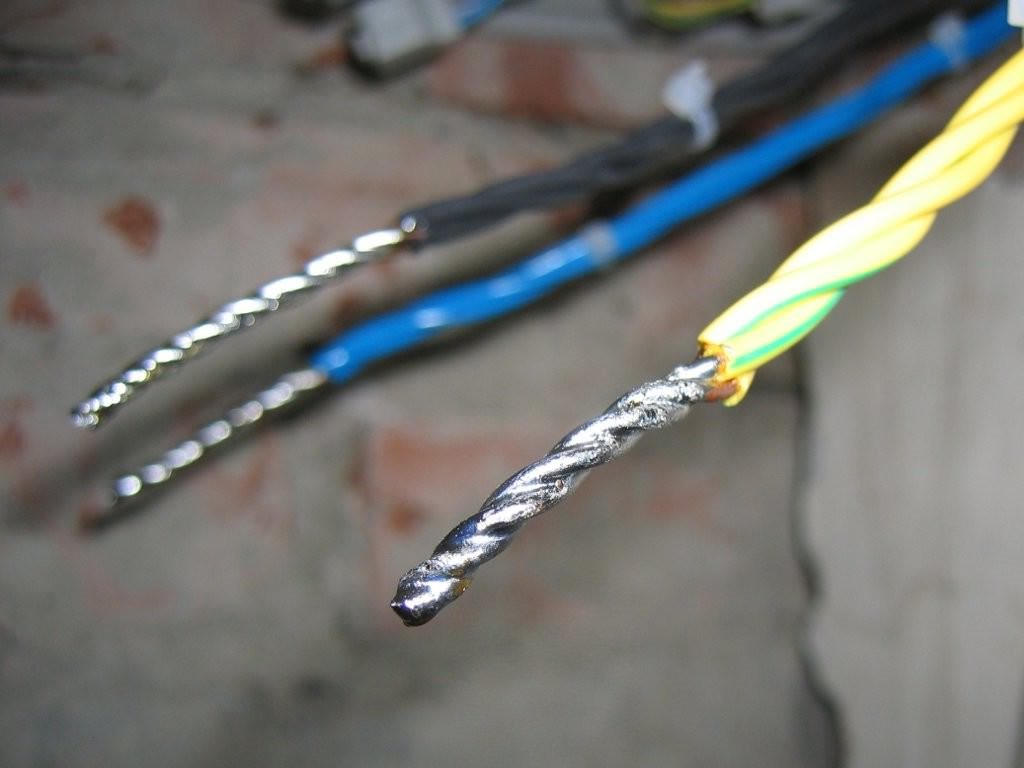

4. Пайка
Соединяются флюсом. |Фото: circuitxcode.com.
Разнородные провода можно спаять между собой. Но, в данном случае должен употребляться спец флюс, который поможет соединить медь и алюминий неопасно. Таким средством является флюс Ф-64. Поначалу он наносится на дюралевый провод. Следом обработанная флюсом поверхность прогревается паяльничком с обыденным припоем. Дальше вся описанная процедура повторяется для медного провода. В предстоящем два готовых провода укладываются вблизи и прогреваются паяльничком, выходит очень крепкая и неопасная спайка.

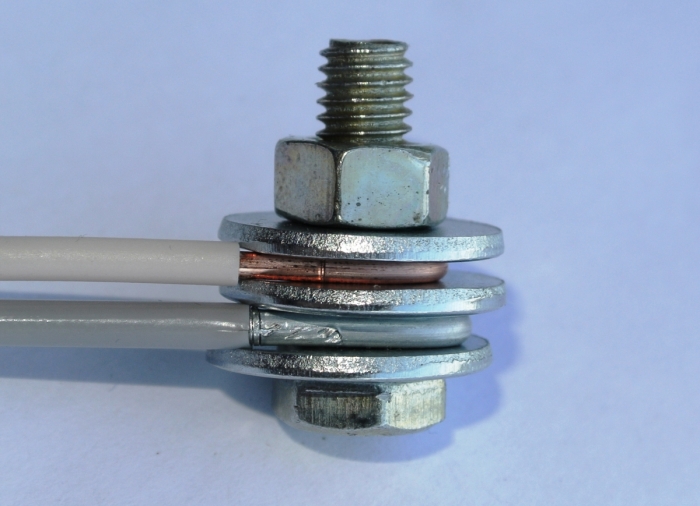

5. Болт и гайка
Дедовский метод. |Фото: atlastpk.ru.
В конце концов, можно выполнить кустарный переходник для разнородных проводов. Для этого пригодится болт, гайка и три шайбы. На болт накидывается 1-ая шайба, после этого на ствол метиза накручивается один провод. На накрутку накидывается 2-ая шайба и плотно прижимается. На болт накручивается 2-ой провод. Потом накидывается еще одна шайба, после этого вся конструкция зажимается гайкой. Выполнить все необходимо так, дабы провода не выступали за шайбы и не касались друг дружку.
Если охото выяснить еще более полезного, то стоит непременно почитать про 10 вариантов , как организовать комфортное уличное освещение в саду.
Как соединить дюралевые провода: исполняем стремительно и верно
Как соединить два дюралевых провода между собой? Казалось бы, довольно очевидный вопрос, но и тут 1-ый приходящий на мозг ответ не всегда верен. Ведь скрутка проводов запрещена по нормам ПУЭ, а соединять любые провода можно только способом опрессовки, пайки, сварки и с помощью винтообразных сжимов. А том, как это верно делать, мы и побеседуем в нашей статье.
Характеристики дюралевых проводов
Но начать наш разговор мы хотим предложить с беглого анализа параметров дюралевого провода. Это дозволит выявить проблемные места и осознать вероятные задачи при его монтаже.

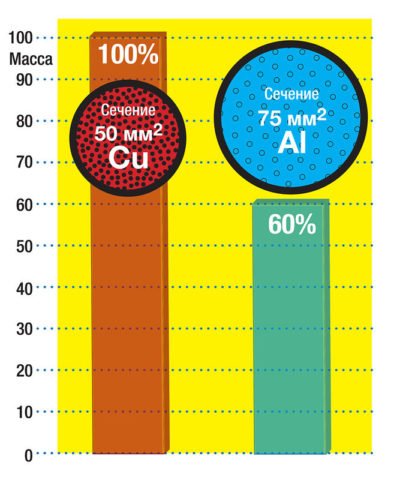

Сопоставление медного и дюралевого провода
- Начнем с преимуществ дюралевого провода. Главный из них это стоимость, которая на порядок ниже, чем у головного соперника – меди.
- Еще одним достоинством данного материала является его легкость. Это определило его обширное использование в линиях электропередач, где вес имеет очень огромное значение.
- Ну, и последним достоинством является его стойкость к коррозии. Алюминий фактически одномоментно покрывается стойкой оксидной пленкой, которая препятствует предстоящему окислению. В то же время данная пленка имеет и нехорошие моменты – она является очень нехорошим проводником электрического тока.

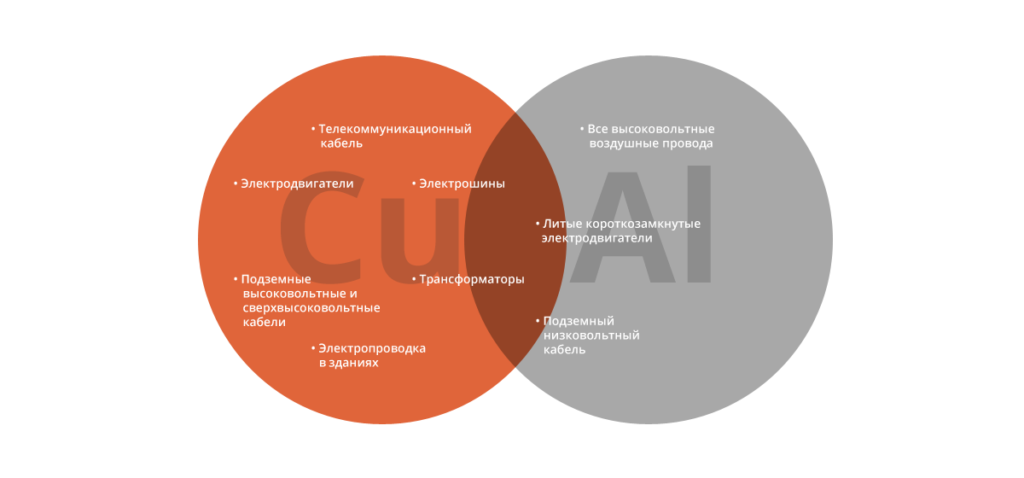

Сферы использования медных и дюралевых проводов
- Далее же пошли одни сплошные недочеты. И первым из них является низкая электропроводность алюминия. Для данного материала она составляет 38×106 См/м. Для сопоставления у меди этот параметр составляет 59, 5×106 См/м. Выливается это в то, что, к примеру, провод из меди с сечением в 1 мм2 способен пропускать ток практически в 2 раза больший, чем схожий провод из алюминия.

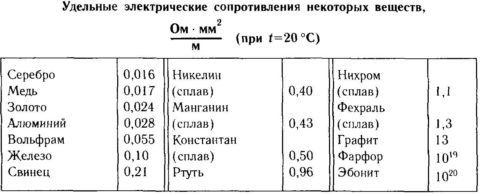

Сопротивление некоторых веществ
- Следующим значимым недочетом будет то, что дюралевые провода владеют очень низкой гибкостью. В связи с этим их нельзя применять в местах, где проводка подвержена неоднократным извивам либо другим механическим воздействиям в процессе использования.
- Ну, и в итоге, аннотация гласит о том, что алюминий обладает таким нехорошим свойством как текучесть. В итоге термических и механических воздействий он может терять свою форму, что очень плохо отражается на контактных соединениях.
Направьте внимание! Согласно нормам ПУЭ с 2001 года применять дюралевый провод для монтажа проводки в жилых помещениях запрещено. Таковой запрет существенно понизил внедрение дюралевой проводки в быту.
Методы соединения дюралевых проводов
Как мы уже гласили выше, дюралевые провода можно соединить 4-мя основными методами – это винтообразные либо болтовые сжимы, прессовка, сварка и пайка. Давайте разберем особенности каждого из этих видов соединений.

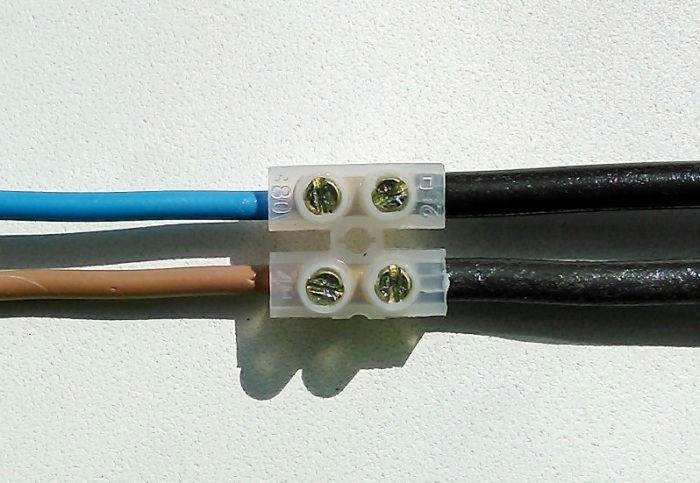

Соединение дюралевых проводов способом сжима
Начнем с более распространенного метода соединения – сжима. Он может быть нескольких видов – болтовой, винтообразной либо с помощью прижимающей пружины, который применяется в клеммах Wago.
Винтообразная клемма может разрушить дюралевый провод

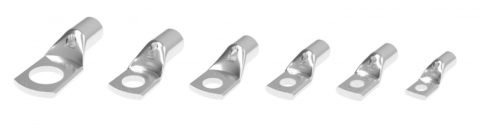

Латунные наконечники для дюралевых проводов
Дюралевые наконечники для болтового соединения проводов и кабелей

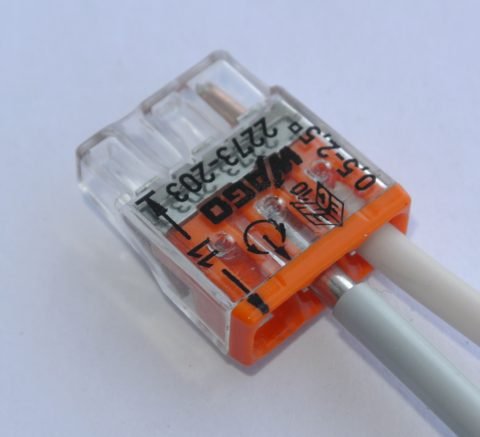

Клеммы Wago для соединения дюралевых проводов
Соединение дюралевых проводов способом прессовки
В ближайшее время получают все огромную популярность соединения дюралевых проводов гильзой. Частично это связано с огромным распространением кримперов либо, как их еще именуют, обжимных клещей. Данный инструмент позволяет обжимать провода различных сечений обеспечивая довольно надежный контакт.

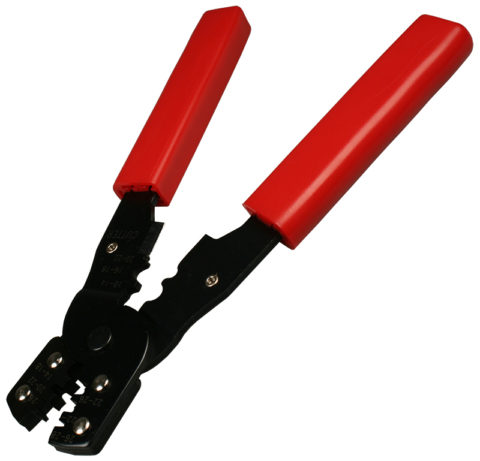

Кримперы для опрессовки проводов
Гильзы для соединения дюралевых проводов

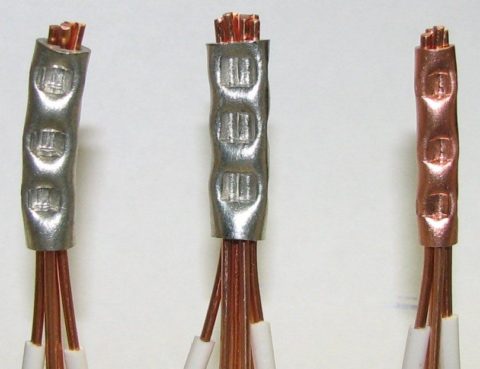

- Соединение проводов опрессовкой осуществляется с помощью особых гильз. Эти гильзы выпускаются различных поперечников и материалов. Для соединения дюралевых проводов следует применять или дюралевые, или латунные гильзы. Медь применять нельзя ни при каких обстоятельствах, так как соединение этих 2-ух материалов может привести к образованию гальванических развязок и в итоге полному разрушению дюралевого проводника.
Направьте внимание! Гильза для соединения проводов по собственному сечению должна соответствовать сечению провода. Если вы будете применять гильзу наименьшего сечения, то для заведения провода в гильзу для вас придётся уменьшить его сечения, что плохо отразится на контакте. Если же вы используете гильзу большего сечения чем провод, то площадь контактного соединения будет намного меньше, что опять-таки приведет к перегреву контакта.
Гильзы для соединения проводов различных сечений
- Для соединения проводов различных сечений есть гильзы с различными поперечниками входных отверстий. Их же можно применять для соединения более чем 2-ух проводов в одной гильзе.
- Гильзы для соединения дюралевых проводов имеют строго нужную длину. Поверьте, производитель не делал в гильзе припаса, потому разрезание гильзы напополам в целях экономии — это очень нехороший вариант. Ведь при соединении 2-ух проводов обжим следует выполнить два раза обратными жимами. Разрезав гильзу напополам, у вас это не получится, и контакт будет плохим.
Упрессованные провода
- Очередной нередко возникающий вопрос относится к соединениям многожильного дюралевого провода и одножильного. Делать такое соединение с помощью опрессовки можно, и оно будет довольно высококачественное. Главное подобрать гильзу с надлежащими входными поперечниками. Ведь почти всегда это провода различного сечения.
Соединение дюралевых проводов способ сварки
Самое лучшее качество соединения обеспечивает сварка. Благодаря тому, что в этом случае провод образует единое целое фактически исключены препядствия с переходными сопротивлениями, способности понижения нажимного усилия и почти все другое. Но тут есть и масса заморочек.
Сварка дюралевых проводов
- Дело в том, что как мы уже гласили выше на поверхности алюминия, появляется оксидная пленка. Она имеет совсем другие тепло – и электропроводность, чем сам алюминий. В связи с этим сварка дюралевых проводов затруднена.
- Так как температура плавления оксида и алюминия различаются, то пробы обычного сваривания проводов угольным электродом будут не очень успешными. Оксиды будут оставаться на расплавленных каплях алюминия, а само соединение будет не однородным, как на видео.
На рисунке процесс сварки дюралевых проводов
- Чтобы исключить данную делему, можно снимать оксиды с поверхности механическим методом, но это трудоемко и далековато не всегда отлично, так как образование новейшей пленки происходит фактически одномоментно.
- Исходя из этого, почти всегда для сварки используются разные флюсы, которые в состоянии повредить оксидную пленку. Данный материал должен разрушать оксидную пленку и фактически не демонстрировать реакцию на незапятнанный металл, не считая того он не должен давать вредных соединений во время сварки. Подобрать таковой материал довольно трудно и часто приходится идти на компромисс.

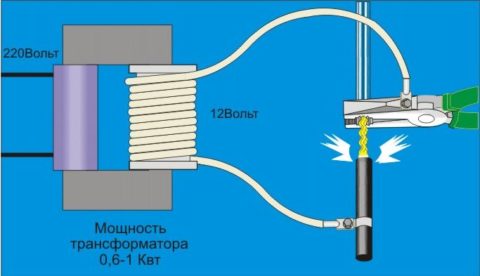

Разработка сварки проводов

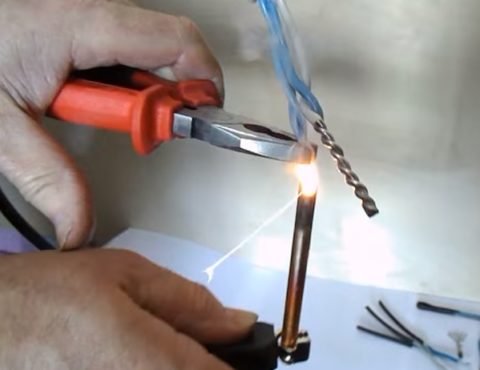

- Но даже с внедрением флюсов, своими руками выполнить сварное соединение проводов без подабающей подготовки довольно трудно. Это связано с тем, что тут очень принципиально подобрать подабающее напряжение сварки (обычно менее 20В) и время воздействия на проводник (обычно 1-2сек.).
Направьте внимание! Не считая электросварки дюралевых проводов довольно распространена и газовая сварка. Она имеет свои особенности, касающиеся как используемых материалов, так и температуры сварки.

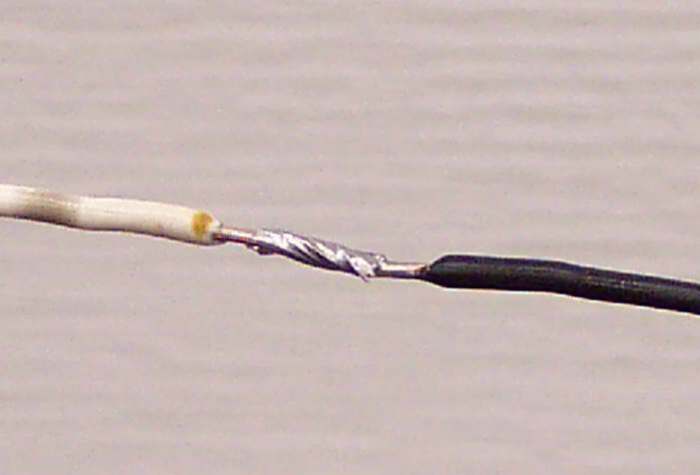

Соединение дюралевых проводников способом пайки
Последним вариантом, которым можно выполнить соединение розеток дюралевыми проводами является пайка. Этот метод довольно трудоемок, и его трудно именовать резвым.
Потому для силовых установок оно применяется очень изредка, а в низковольтных сетях дюралевые провода из-за собственной жесткости используются довольно изредка. Тем не мене давайте разглядим и этот вариант.

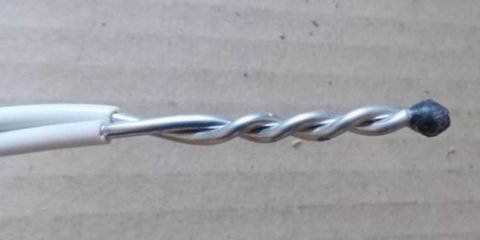

Пайка дюралевых проводов
- Основной неувязкой тут, как и в случае со сваркой, является оксидная пленка. Не считая того, имеется такая неувязка как отсутствие зрительного контроля за температурой провода. Ведь при продолжительном воздействии огромных температур алюминий может поменять свои физико-химические характеристики.
- Исходя из этого, процесс пайки алюминия становится довольно сложным. Прежде всего нам нужно избавится от оксида на его поверхности. Выполнить это можно с помощью всех абразивных материалов, но усердствовать не стоит, так как новенькая пленка появляется фактически одномоментно. Наша задачка только уменьшить ее толщину.
Флюс для пайки алюминия
- После чего осуществляется фиксация проводов и припоем с флюсом прикасаются к проводам. В качестве припоя лучше применять ЦОП – 40 либо его аналоги.

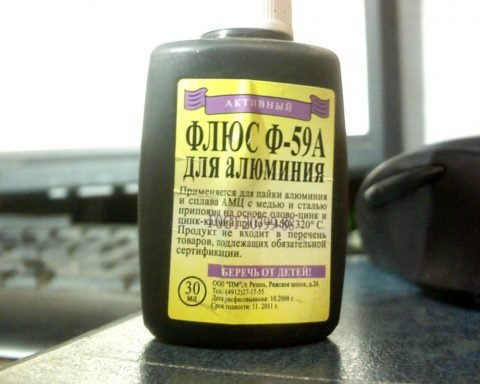

- Флюс для пайки алюминия — это Ф – 59А, Ф – 61, Ф – 34 либо другие подобные составы. Они довольно отлично разрушают оксидную пленку.

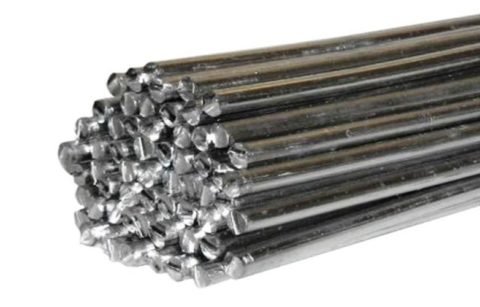

Припой для пайки алюминия
- При прикосновении припоем к проводам им следует поскрести по ним, дабы упростить флюсу задачку по разрушению оксидной пленки. Если делается пайка без применения флюса, то интенсивность трения припоем по проводам должна быть более насыщенной.
Вывод
Соединение дюралевого провода гильзой и с помощью клемм являются более ординарными вариациями. В то же время использование опрессовки не просит дополнительных материалов, но требует существования кримпера.
Внедрение пассатижей и других подсобных инструментов может сказаться на качестве соединения, потому их внедрение неприемлимо. Все же, в сопоставлении стоимость и качество, способ опрессовки является одним из наилучших для соединения дюралевых проводов.
Закончите скручивать (восклицательный символ)

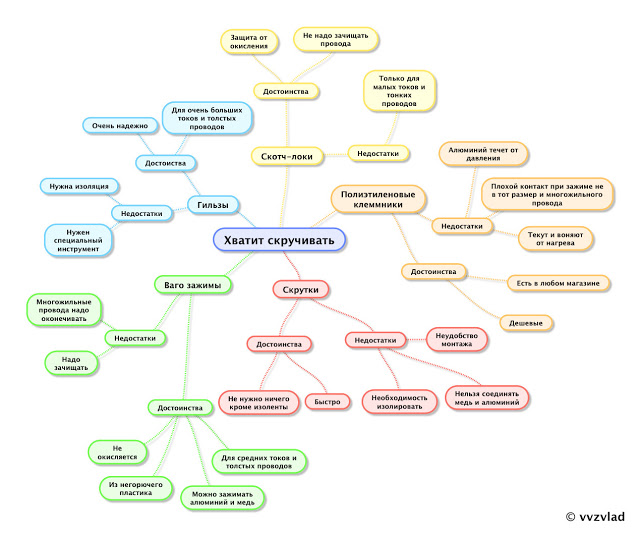

Ну вправду, закончите. Есть куча прикольных штук для соединения самых различных проводов, а все равно разработка «откусить зубами изоляцию, скрутить, замотать изолентой» живая до сего времени.
Об обыкновенной проводке

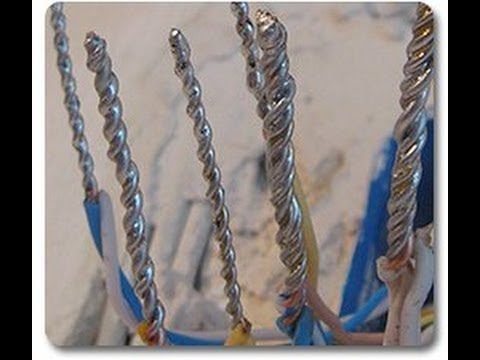

Когда я вижу такое, мне становится некомфортно:
А когда я вижу такое, мне охото уничтожить создателя:

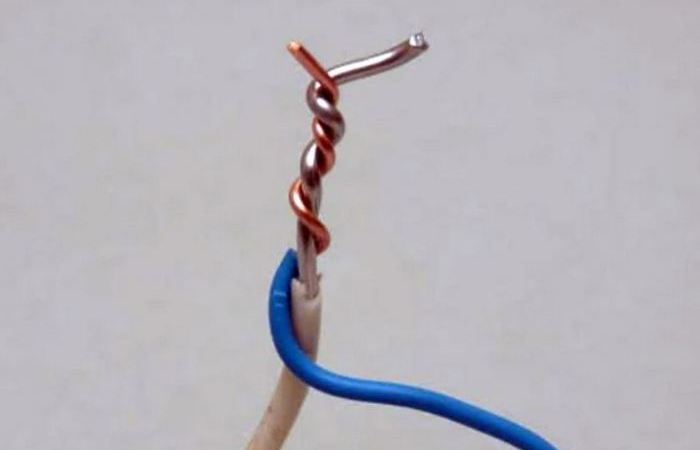

Дело в том, что соединять медные и дюралевые провода скруткой ни при каких обстоятельствах нельзя.
Обстоятельств тому несколько. Основная — это неувязка окисления дюралевого провода в контакте с медным — появляется гальваническая пара, которая медлительно но правильно разрушает соединение. И тем резвее, чем бОльший ток через эту скрутку идет.
Естественно, через пару часиков такое соединение не развалится, даже если через него включить обогреватель либо чайник. Но с течением времени сопротивление будет медлительно возрастать, из-за чего скрутка будет нагреваться посильнее и посильнее. А если нагрузка не неизменная, а эпизодическая, то неизменные циклы нагрев-охлаждение будут еще посильнее усугублять проводимость. Различные материалы при нагреве расширяются по различному, и включение-выключение нагрузки через такую скрутку будет равносильно неизменному дерганью ее туда-сюда. Сами осознаете, ни к чему отличному это не приведет.
Отлично если просто нагрев, его обычно можно отследить по соответствующему запаху подгоревшей изоляции. А вот искрение соединения, в особенности вблизи с обоями либо чем-нибудь легковоспламеняющимся может просто вырасти в пожар.
Какие решения есть для решения этой трудности?
Полиэтиленовые клеммники
- Нельзя зажимать алюминий. Дюралевая жила обладает текучестью под неизменным давлением, и через некоторое время контакт может просто пропасть либо усугубиться. Чем это чревато — вы понимаете, нагревом и пожаром. Строго говоря, ВСЕ винтообразные соединения алюминия нужно раз в год подтягивать. По другому получится вот так:

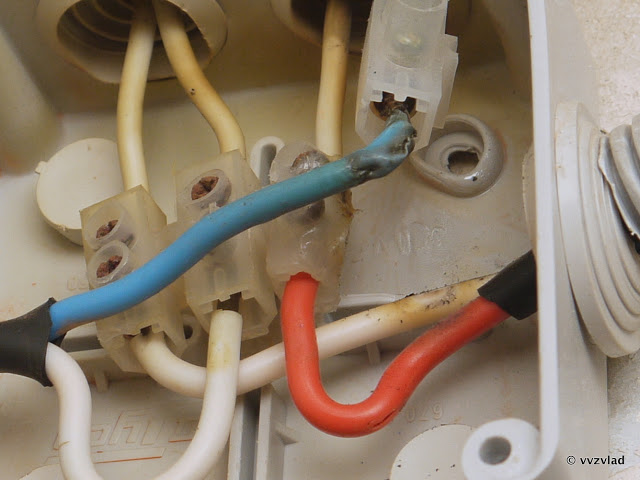

На рисунке видно, что последний зажим растерял контакт, начал искрить и нагреваться — в итоге расплавил свою оболочку и мало изоляцию провода. Был заменен на таковой же, хе-хе.
- Нельзя зажимать многожильные провода. Там полный набор того, чего не любит многожильный провод — и вращательное движение, и неровная поверхность винта, и точечное неравномерное давление. Может все нормально быть, особое если ток небольшой, а может не повезти и из провода остается половина жил. Далее вы понимаете.
- Нужно подбирать размер под сечение провода. В очень небольшой поперечник провод не влезет, а в очень большой неловко зажимать, ужаснее контакт и больше свободы — риска что провод выпадет либо обломается.
- Если немножко посильнее зажать, жесткая, но хрупкая латунь просто трескается. Что чревато нехорошим контактом, и… Ну вы сообразили.
- Не обращайте внимания на таблички с токами при покупке. Они лгут. Делите ток на два, а лучше на 3.
Terminal Blocks серии TB
Колодки из твердого темного пластика. Уже лучше.
Имеют съемную крышку:
И вот такое внутреннее строение:
Откручиваем, засовываем провод, зажимаем.
Плюсы — зажимает не винт, а железная пластинка. Прижимаем к нижней металлической пластинке. К тому же высшая часть не плоская, а с соответствующей поверхностью, которая увеличиваем поверхность прижима:
.
Из-за этого можно зажимать многожильные и дюралевые провода. Дюралевые, правда, лучше хоть время от времени инспектировать на предмет ослабления прижима. Сами колодки я лицезрел на токи 25А и 40А.
Неудобство — не режется и не делится, или брать кучу маленьких(я не лицезрел меньше 6 штук), или даже на два провода ставить одну огромную.
Цена: от 30 до 80 рублей.
Самозажимные клеммы(WAGO либо REXANT серии 773 и их копии)
Либо их еще именуют экспресс-клеммы. Вот такие:

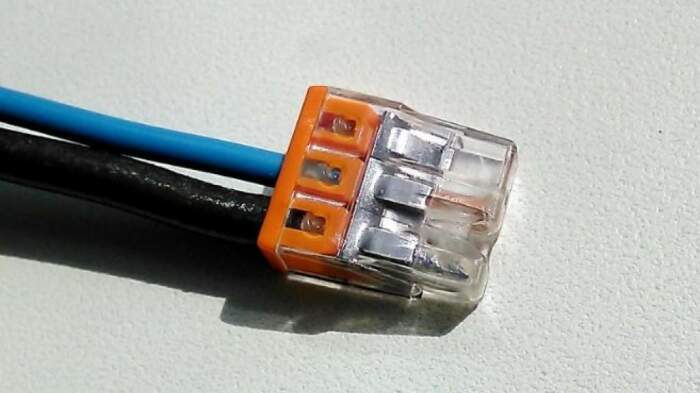

Очень комфортные штуки. Зачистил провод, засунул вовнутрь до конца, готово:
<
Снутри там прижимающая пластинка(голубая стрелка) и малая шинка(оранжевая) из луженой меди:
Когда в нее запихивают провода, происходит вот что:
Пластинка придавливает провод к шинке, сохраняя давление всегда. А конструкция прижимной части на дает проводу выпасть. Его и вытащить-то с трудом можно. Вообщем они разовые, но если очень охото, то аккуратненько вращая провод вокруг собственной оси его можно вынуть.
Так как медный контакт луженый, в такую клемму можно вставлять дюралевый провод не опасаясь заморочек. Заодно, неизменное давление не даст дюралевому проводу выпасть.
Белоснежная паста (на следующей фотке можно созидать, белоснежная масса на контакте) — это кварцевый песок с техническим вазелином, специально для дюралевых проводов. Кварцевый песок — абразив, счищающий оксидную пленку с поверхности алюминия, а вазелин не дает ей создаваться поновой.
Такие же клеммы, но прозрачные:
Они не отличаются ничем, не считая красителя. Ну и в прозрачных клеммах удобнее созидать провод — до конца засунут либо нет.
Пластик — негорючий, при повышении температуры плавится, не выделяя вредных веществ в воздух.
Рассчитаны на 25 А, а это приблизительно 4 КВт. Внимание! Токи указаны только для уникальных клемм WAGO.
Клеммы Рексант (производитель — СДС групп), применяют другую пружинную сталь, которая расслабляется при нагреве. Соответственно, наибольший ток ограничен, не считая как в освещении использовать не рекомендуется.
Вот тест в каком они держали 50А и даже не расплавлялись. Ну это в безупречных критериях — на воздухе, остывание было не плохое. И клеммы уникальные, да.
Цена: от 2 до 6 рублей, зависимо от количества контактов
Клеммы WAGO серии 222 с рычагами. Лицезрел только ваговские, другие не создают.
Для особо сложных случаев, когда есть несколько типов проводов, разной толщины, дюралевые, медные и тд.
Поднимаем рычаг:
Запихиваем провода, опускаем рычаг:
Если нужно — можно поднять рычаг, вынуть провод, воткнуть другой. И так много-много раз. Хорошая вещь для тех цепей, разводка которых может обменяться кучу раз.
Едят все попорядку. Ток — до 32А. Снутри — пластинка, которая придавливает к общей шине связана с рычагом.
Хитрецкая конструкция, в общем.
Шинка — облуженная медная, как обычно:
Цена: от 5 до 15 рублей.
Скотч-локи, ScotchLok, электрический соединитель с врезным контактом.
Это для слаботочки(сеть, телефоны, светодиодные осветительные приборы, и т.д.).
Смысл обычный — в такую штуку запихиваются несколько проводов:
После этого она защелкивается пассатижами либо хоть каким давящим инвентарем. Нет, есть естественно особый инструмент, но я не вижу в нем смысла — он представляет собой мелкие пассатижи с плоскими губами.
В особенности их обожают монтажники СКС и сетей, за простоту, дешевость, водонепроницаемость, и отсутсвие необходимости снятия изоляции.
Снутри — гидрофобный гель, защищающий от коррозии, воды, окисления и т.д. И пластинка с режуще-зажимающей поверхностью:
Либо две пластинки:
Вот здесь видно, что происходит с кабелем после заделки:
Ножики прорезают изоляцию, и прочно прижимаются к проводу. Есть еще версия для 2-ух кабелей сходу, ну и пластинки чуток толще — полностью подойдет для освещения:
Само-собой они разовые и необслуживаемые. Нужно поменять — откусывается кусочек кабеля с ними, и ставится новый.
Цена: от 1 до 4 рублей за штуку.
Для огромных токов

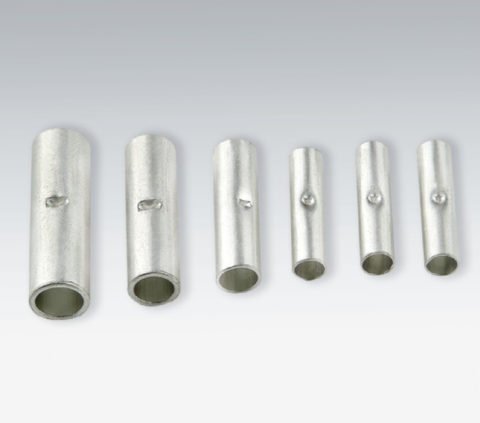

Для таких случаев есть гильзы:
Вверху — гильза-соединитель дюралевого и медного кабеля, понизу — универсальная медная облуженная:
Вовнутрь засовывается провод(либо несколько), гильза обжимается особым инвентарем. К огорчению, некий плохой человек упер мои клещи, потому я их не покажу. Вот в гугле картину отыскал:
А вот так смотрится обжатая гильза:
Большой плюс в том, что при правильном выборе размера и правильной обжимке сопротивление не возрастает по сопоставлению с обыденным проводом. И необслуживаемое, что время от времени принципиально. Это означает, что его можно замуровывать(после обычной изоляции, естественно) в стенку, закапывать в землю(позаботившись о гидроизоляции) и тд.
Гильзы с плоским концом и отверстием используются в главном при заземлении, когда провод нужно соединить с корпусом:
Гильзы с винтообразным прижимом — когда нужно зажать провод без инструмента.
Токи — подобные токам для того сечения медного провода, который совпадает с внутренним поперечником гильзы.\
Цена: от 10 рублей за гильзу, от 1000 за обжимку.
О многожильных проводах
А еще бывает ситуация, когда нужно одножильный провод соединить с многожильным:
Нет, вообщем можно облудить и зажимать уже как моножилу. Но есть вариант проще:

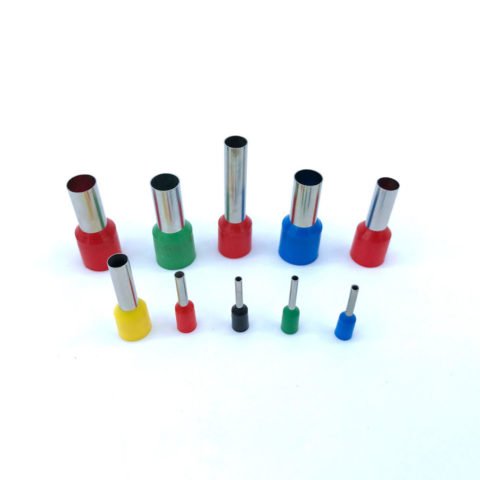

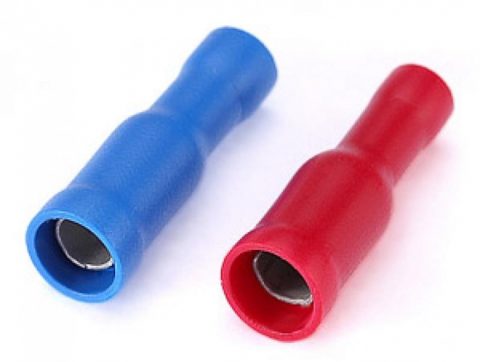

Именуются НШВИ — Наконечник Штыревой Втулочный Изолированный. Смысл обычной:
Подбираем его поперечник под сечение провода, легонько закручиваем, чтобы не пушился, надеваем наконечник и опрессовываем по всей длине(ну хотя бы раза 3-4). Все, сейчас этот провод можно зажимать в какие угодно соединения, не опасаясь что жилы отломаются, нарушится контакт либо что-то еще. Принципиально верно выбирать поперечник наконечника в зависисимости от провода, по другому и контакт будет ужаснее, и выскользнуть провод может.
Их можно зажимать хоть молотком с отверткой, либо пассатижами, но лучше особым инвентарем, благо стоит он не очень недешево — от 500 рублей до 2000. Лучше, естественно, не брать китайский нонейм, а взять на 30-40% дороже малой цены.
Я использую вот таковой:
Композиция зачищалки проводов:
И обжимки:
