Как верно выполнить заземление в личном

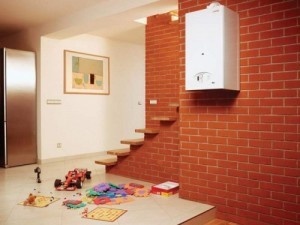

Для поддержания в личном доме комфортабельного температурного режима лучший и экономичный вариант – установка газового отопительного оборудования. Основной производственный элемент – это котел, который обеспечивает обогрев носителя, с внедрением природного газа. Произведя установка газового котла, обладатель жилья получает автономную систему теплоснабжения и может устанавливать температуру в помещениях дома по собственному усмотрению.

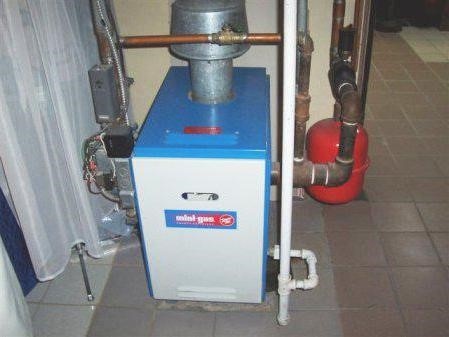

Виды газовых отопительных котлов

По методу установки современные котлы, питающиеся от газа, разделяются на стенные и напольные. Стенной вариант применяется для подогрева помещений маленький площади. Стенные отопительные устройства отличаются компактностью и производятся либо с камерой сгорания либо с системой нагрева проточного типа. Напольные газовые отопительные агрегаты инсталлируются в специально оборудованных помещениях площадью около 9-ти квадратных метров. Котел устанавливается на расстоянии полуметра от стенки. На рисунках представлены варианты котлов напольной и стенной установки.

Для производства теплообменников котлов, работающих от газа, применяется сталь, нержавеющая сталь либо чугун. Конструктивно котлы производятся с закрытой топкой либо открытой камерой сгорания. Отличаются изделия количеством контуров. Одно- и двухконтурные котловые установки имеют свои достоинства. Но к газовым котлам хоть какой модели и модификации предъявляется одно обязательное требования – они должны заземляться.

Зачем нужно заземление?

На железных поверхностях котла образуются статические заряды, которые сформировывают электрическое поле. Без заземления оно повлияет на электронную составляющую газового котла (плату) и может выйти из строя электронная система регулировки и управления.

2-ая причина, по которой непременно нужна заземлять газовый котел – это возможность обладателю дома либо членам его семьи ощутить на для себя, что такое статическое электричество. Очень противное, а иногда и болезненное, чувство. Во избежание таких недоразумений (поражения током) следует провести деяния по заземлению отопительного газового оборудования.

И, в конце концов, без правильного заземления котел может подорваться, так как электростатическое поле способно спровоцировать возгорание оборудования, работающего на газе, что и будет поводом для взрыва. Как видно, без заземления, проведенного в согласовании с действующими нормами и техническими критериями, газовый котел прослужит недолго.

Методы заземления котлов

Системы заземления делятся на естественные и искусственные. Естественные заземлители – это железные либо железобетонные конструкции, имеющие контакт с землей, грунтом. Искусственные заземлители представляют собой железные трубы либо уголковую сталь. Задачка установки системы заземления существенно упрощается, если есть около дома основная шина заземления (ГШЗ). Но в большинстве отдельных личных домов и особняков таковой шины нет. Потому нужно провести комплекс действий для неопасной работы газового отопительного оборудования.

Как верно избрать заземлитель?

В качестве искусственного заземлителя выбирают железные трубы, уголки, полосы, которые забиваются в грунт. К заземлителю, элементу контура предъявляются требования:

проведение специальной противокоррозийной обработки (омеднение либо оцинковка);
наличие более 2-ух контактов с отдельными частями поверхности котла при использовании естественного заземления.

Зависимо от уровня сопротивления контура (нормально 30 Ом для напряжения 220/380 вольт), выбираются материалы контура, шины, количество электродов. Электроды контура делаются из труб поперечником 2 дюйма либо уголкового железного материала сечением до 50-ти квадратных мм и длиной от 2-ух метров. Шина выбивается в виде металлической либо медной полосы.

Требования к качеству заземления

При проведении монтажа заземления нужно направить внимание на тип материала и площадь поперечного сечения проводов, которыми соединяется контур с нулевой фазой электрощитка. При использовании провода медного рекомендованное сечение более 10-ти, дюралевого – более 16-ти, железного – более 75-ти мм квадратных. Железные трубы и уголки (электроды) соединяются с шиной с внедрением точечной сварки.

Сопротивление контура заземления

Имеет значение и вид грунта. В илистую почву можно устанавливать контур, если сопротивление его не превосходит 10 Ом (при стандартном напряжении 220 вольт либо трехфазного величиной 380 вольт). В песочный грунт можно монтировать контур заземления при величине сопротивления до 50-ти Ом (для устройств, работающих от 220 либо 380 вольт). При соблюдении таких требований претензий со стороны газовой службы не будет.

Установка заземление газового котла

Дабы произвести заземление газового котла в личном доме следует выполнить комплекс работ (как вариант):

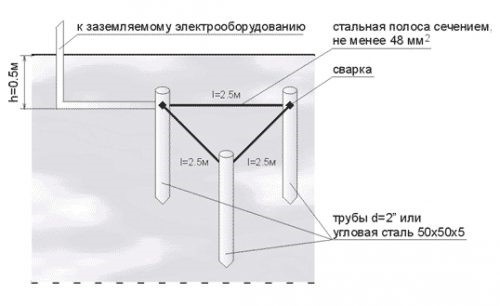

На рисунке изображен один из вариантов схемы контура заземления газового котла.

Можно приобрести готовый набор для производства заземляющего контура, но если есть возможность, надлежащие познания и способности, то создавать систему заземления не воспрещается и без помощи других. Правда, с готовыми элементами работа будет выполнена резвее. Но каждый сам воспринимает решение, каким вариантом пользоваться, главное, дабы было изготовлено мастерски и было принято представителем газовой службы.

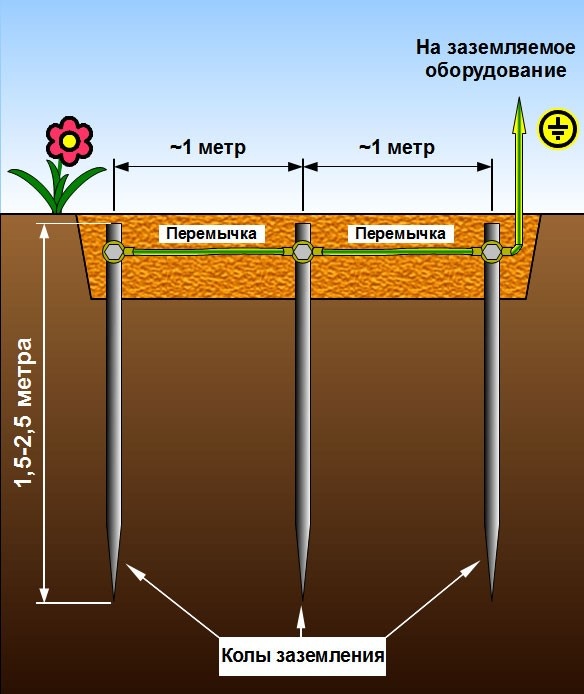

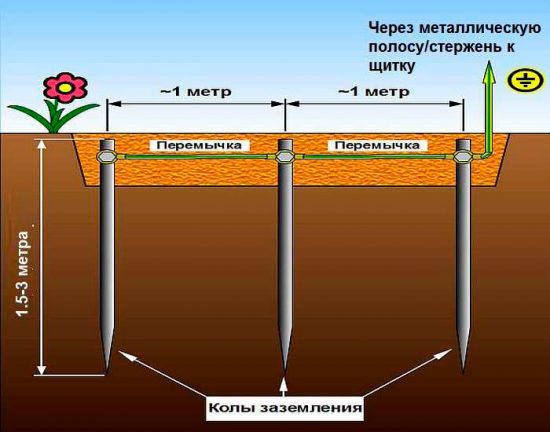

Если нет способности устроить треугольный контур (нет довольно свободного места), можно возвести линейную систему заземления. Для этого копается траншея длиной от 2-х метров, вбиваются три электрода на глубину 1,5-2,5 метра с расстоянием друг от друга один-два метра. Заземлители провариваются по аналогии с треугольным контуром, и полоса приваривается к цоколю дома.

Схема линейного заземляющего контура.

Проверка заземления

По действующим нормативным муниципальным документам проверку должна производить газовая служба в лице ее представителя. Но для беспристрастного заключения нужна оценка электротехнической лаборатории, которая проводит замеры величины общего сопротивления контура заземления. Все находится в зависимости от местоположения личного дома и близости его к административным центрам. В некоторых районах представители газовой службы инспектируют сами все свойства контура заземления. После проведения замеров и при их согласовании норме, составляется «Протокол проверки состояния заземлителей и заземляющих устройств». Не считая этого, сотрудник электротехнической лаборатории должен представить документ о регистрации лаборатории. Только в данном случае заключение имеет действительную легитимную силу.

Акт заземления котла выдает региональное отделение газовой службы. Он состоит из нескольких документов:

технический отчет о проведенных испытаниях;
перечень технической документации;
свидетельство о регистрации электролаборатории:
протокол проверки наличия цепи между котлом и контуром;
протокол освидетельствования контура заземления;
список применяемых измерительных устройств;
дефектная ведомость.

Эксплуатация газового котла вероятна только после получения акта, так как без него может быть отказано даже в подключении дома к магистральному газопроводу.

Как без помощи других выполнить заземление в личном доме: схема и советы

Современный дачный участок тяжело представить без малых удобств, к числу которых относятся и электрификация. Для настоящего функционирования сети 1-го подключения не достаточно. Для безопасности принципиально верно заземлить ток. Эта процедура для дачи не отличается от заземления в личном доме. Выполнить её нетрудно и своими руками.

Требования и разработка заземления

Заземление в личном доме срабатывает в исключительных случаях, когда трагедия в сети обрывает нулевую фазу. Без заземляющего контура ток идёт на корпус домашней техники и других подключённых устройств. В итоге они выходят из строя либо даже возгораются, а прикосновение к ним становится смертельно небезопасным. Риску подвергаются не только лишь сами подключённые к сети устройства, а и находящиеся вблизи железные коммуникации: трубы отопления, водопровод и т.п. Заземление отводит и «гасит» электричество в земле.

Внимание! К аварийным ситуациям относят скачки напряжения в сети при нарушении на местной либо распределяющей подстанции, при попадании молнии и пр.

Кроме этого заземление помогает в следующем:

Делает неопасным функционирование техники в критериях высочайшей влажности. К примеру, стиральных машин, водонагревателей в ванной комнате.
Понижает интенсивность высокочастотных помех магнитного поля, которые генерирует домашняя техника.
Уменьшает шумовые помехи.

Заземление делят на две категории:

Защитное. Присоединенную к сети технику соединяют с грунтом, дабы её оградить от утечки тока. Не считая бытовых устройств из ванной также рекомендуют заземлять электрическую плиту и компьютер.
Рабочее. Защищает не от утечки электричества, а от разрушения изоляции при скачке напряжения. Это как раз и бывает при попадании в здание молнии.

В эталоне напряжение необходимо снимать со всех железных приспособлений в доме (труб, ванной, открытой арматуры ж/б плит и пр.), также с розеток. Современная техника может выпускаться с вилкой, которая имеет 3 жилы. Одна из них рассчитана на заземление. Установка подходящих розеток отчасти автоматизирует решение задачи.

Простая схема подключения заземления

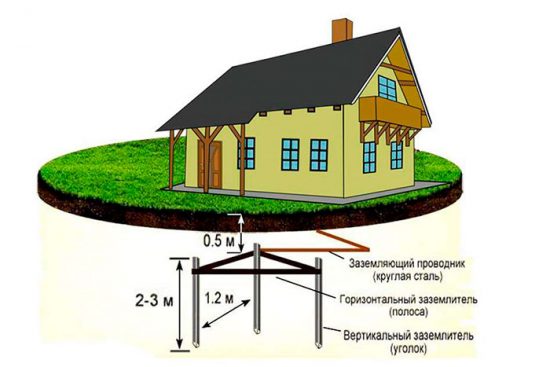

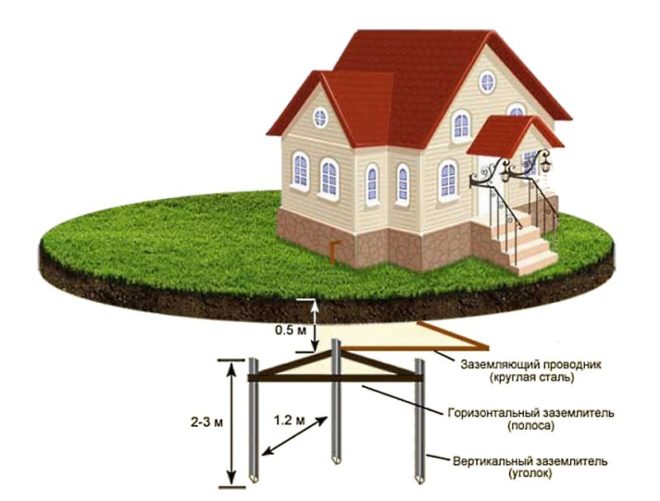

Более пользующаяся популярностью система заземления в личном доме либо даче состоит из 3-х глубоко вкопанных в землю электродов и сварной конструкции из металла, которая при надобности отводит электричество. Такое количество электродов наделяет контур достаточной площадью, дабы надёжно защитить дом среднего размера. Требования к схеме:

сварной каркас для дома осуществляется из покрытой цинком либо лужёной меди;
высота электродов — в границах 2-3 м;
электроды углубляют перпендикулярно земной поверхности;
между собой точки углубления должны образовать равнобедренный треугольник и соединяются теми же металлическими полосами, что применяются в сварной конструкции;

интервал между электродами должен быть более 1,2 м, но очень далековато располагать их нельзя — эффективность резко снизится.

Совет. Выбирая шаг между электродами, идеальнее всего тормознуть на мало допустимом — 1,2 м. Приобретенная площадь комфортна для выполнения работ и считается более действенной.

Песочный грунт уступает в проводимости тока другим типам земли. В данном случае в скважины под каждый электрод следует залить раствор соли. Правда, таковой приём несколько уменьшит мощность системы заземления. Причина в том, что металл будет лучше подвергаться коррозии.

Как выполнить заземление в пригородном жилище

Для монтажа заземления в личном доме для вас потребуются:

пластинка из металла 40х4 мм;
уголок 50х50 мм длиною в 2-3 м.

Сделайте расчёты, составьте чертёж, разметьте участок.
Выкопайте траншею согласно разметке. Глубина — 50-70 см.
По углам вкопайте железный уголок на глубину, согласно технологии. Он и будет делать функции электродов. Оставьте вершины над поверхностью. Между собой их следует соединить при помощи сварки полосой, которую потом нужно проложить по траншее.
Притяните электроды к дому железным проводом.
В точке рассредотачивания сети заземления по дому соедините металл болтами с обмоткой из медного провода. Распределите кабель по инженерной электрической сети.
Засыпьте траншею землёй.

Разобраться в тонкостях процесса поможет видео. Перед пуском заземления проверьте надёжность с помощью омметра. Для пригородного строения сопротивление должно быть не выше 30 Ом при напряжении 220в. В эталоне устройство покажет 0. На самом деле такового навряд ли получится достигнуть, потому есть допустимые колебания показаний.

Совет. Если омметра у вас нет, проверьте работоспособность вашей сборки при помощи обыкновенной лампочки 100 Вт. Соедините с фазой один из контактов. 2-ой присоедините к контуру. Мерклый свет лампы засвидетельствует слабенькое сопротивление в заземлении. Отменная яркость гласит о том, что установка изготовлен верно.

Никогда не используйте в качестве заземления трубы отопления либо водопровода. Это рискованно! Помните, что работа с током связана с особенной угрозой. Чётко придерживайтесь технологии, техники безопасности и здравого смысла. В данном случае вы можете смонтировать всеполноценную и работоспособную систему заземления в личном доме.

Подключение розетки с заземлением — правильные и некорректные способы

ПУЭ совершенно точно молвят о необходимости применения заземления – это позволяет получить наивысшую степень защиты от поражения электрическим током и просто сделать лучше качество работы чувствительного электрического оборудования. Есть несколько методов как подключить розетку с заземлением, а какой из них применять находится в зависимости от изначального наличия либо отсутствия заземляющего провода в сети.

Читайте по теме: Сделай сам из подручных материалов

Как заземление защищает розетку

возгорание в итоге недлинного замыкания

Самое противное, что может случиться с проводкой – это куцее замыкание – соприкосновение нулевой и фазной жил. В этот момент сила тока скачкообразно увеличивается и если человек прикасается к части устройства, не являющейся диэлектриком, то возможность получить удар электрического тока завышенной мощности очень высочайшая.

Если же заземление в розетке есть, это означает что внешние части электроприбора, способные проводить электрический ток, впрямую соединены с землей – на самом деле, проводником неограниченной емкости. Так как электрическому току удобнее побежать по заземляющему проводу (его сопротивление на порядок ниже, чем у кожи человека), то в случае недлинного замыкания он пойдет конкретно туда. Если при всем этом проводка изготовлена верно – в цепи находятся автоматические выключатели и УЗО, то при попадании напряжения на корпус электроприбора электричество выключится приблизительно через 0,3-0,5 секунды. Даже если это будет куцее замыкание, то, возможно, успеют подгореть провода, но человек остается невредимым.

Как результат, вернее будет сказать, что розетка с заземлением защищает не столько себя, сколько человека, который ею пользуется. При всем этом защита эта почти всегда нужна на толики секунды, которые нужны автоматике, дабы отключить покоробленный участок проводки от сети.

Если в разводке уже предусмотрен заземляющий провод

Такое полностью может быть, если в доме старенькой постройки был изготовленный современный ремонт. В коридорном щитке заземления вначале не было и электрики, монтирующие проводку, могли установить евророзетки и проложить заземляющие провода, но не подключать их. Если же в согласовании с планом улучшения проводки к подъездному щитку подвели заземление, то изготовленная «на вырост» внутренняя проводка становится животрепещущей.

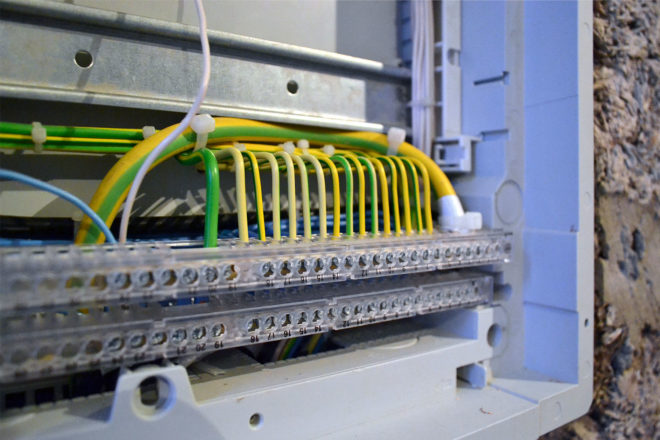

шина заземления в электрощитке

В таком случае задачка по установке очень облегчена и заключается исключительно в правильном подключении всех проводов. Заземляющий провод в подъездном щитке подключается к PE шине и в квартирных розетках подсоединяется к подходящим контактам. Для этого нужно выполнить следующие деяния:

Отключить вводной автомат либо обесточить саму розетку, если для этого есть отдельный выключатель.

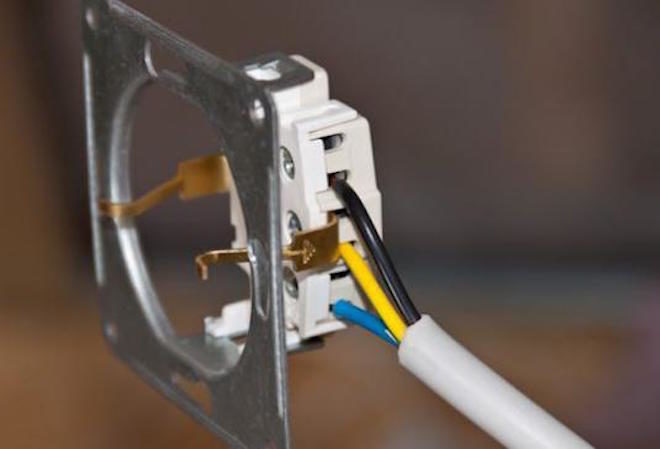

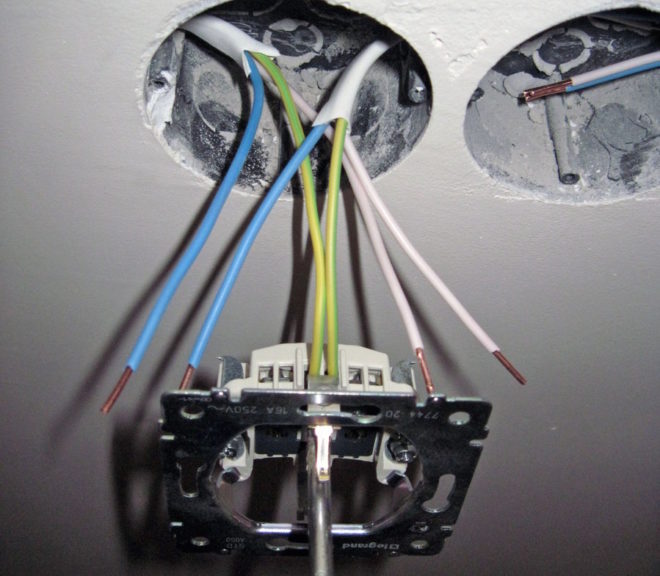

Взять розетку с заземляющими контактами. Если таковые уже есть на старенькой, то их нужно будет просто подключить.
Снять крышку со старенькой розетки, ослабить крепления, удерживающие в подрозетнике внутреннюю часть и вынуть ее.
Если древняя розетка с заземляющим контактом, то прикрутить его к соответственному креплению. Если нужно ставить новейшую, то со старенькой снимаются провода и на ее место ставится подходящая розетка.
После подсоединения проводов и включения вводного автомата нужно проверить верно ли работает заземление.

Когда заземляющая проводка подключена верно, то при ее проверке будет срабатывать автоматический выключатель УЗО, если он установлен на фазный и нулевой провода.

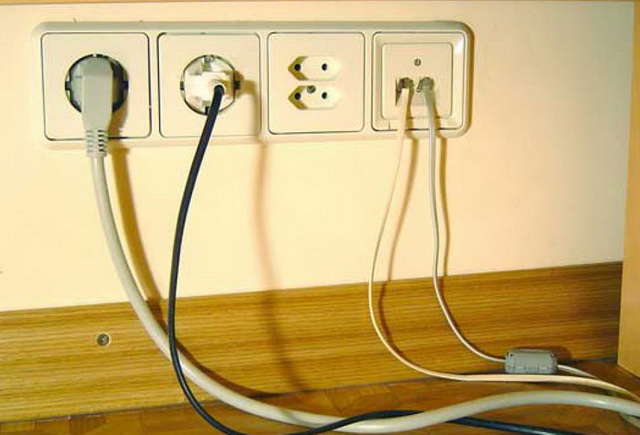

Как заземлить двойную розетку

Порядок действий для подключения двойной розетки вточности такой же, как и для обыкновенной, если это модель для 1-го подрозетника. В ней делается один заземляющий контакт на обе розетки, потому та ее часть, что вставляется в подрозетник ничем не отличается от стандартного устройства.

прокладка заземляющего провода при подключении нескольких розеток

Другое дело, если двойная розетка набрана из 2-ух простых, расположенных вблизи вместе. В таком случае заземление нужно рассматривать как изготовленное для 2-ух отдельных точек и установка заземляющего провода делается чуть по другому, чем фазы и ноля. Различие в том, что часто подключаемый блок розеток соединяется между собой шлейфом, когда к следующей точке провода идут от контактов предшествующей.

Если в каком-либо месте отгорит провод, то следующие розетки в цепи работать не будут. Это не является возможной опасностью получить удар электрическим током, в отличие от выхода из строя провода заземления. Дабы этого избежать, перед тем как подключить двойную розетку, набранную из простых, заземляющий провод прокладывают цельным кусочком до последней точки подключения, а напротив прошлых делают скрутки, от которых заземление уже идет на заземляющие контакты.

Если заземляющего провода в розетке нет

Тут все находится в зависимости от того, где конкретно необходимо выполнить подключение розетки с заземлением – в личном доме либо многоквартирном. Во 2-м случае еще нужно выяснить, есть ли заземляющая шина в этажном щитке – полностью может быть ситуация оборотная предшествующей – когда проводка в квартире древняя, а этажный щиток уже переделан под новые эталоны и в нем есть шина для подключения PE проводника.

Если в этажном щитке нет заземляющей шины, то заземление розеток без помощи других выполнить не получится. Если поточнее, то выполнить можно, но это будет нарушением – вмешательством в утвержденную схему дома и т.п. Как результат – если заземления нет, то нужно собираться всем жильцам дома и писать коллективное заявление, дабы сотрудники ЖЭКа провели все нужные работы. Других вариантов выполнить все легитимным методом не существует.

Также выбор метода подключения находится в зависимости от того, необходимо заземлить одну розетку либо выполнить заземление всех, которые есть в квартире. Если к одной розетке можно подвести заземление наружной проводкой, то по мере надобности переделки всех точек в квартире, придется проводить масштабные работы по подмене проводки, которые обычно делаются только при полном ремонте. Заключаются они в том, дабы извлечь из стенки старенькую проводку, а на ее место установить новейшую, в какой не считая всего остального будет к тому же заземляющий провод. Рассматривать при всем этом вариант, когда будет просто добавлена жила заземления не стоит. Проводка, вероятнее всего, древняя сама по для себя, плюс, обычно отсутствует четкая схема разводки кабелей снутри стенки, потому выполнить новые штробы под заземление, не повредив старенькые провода довольно проблематично.

Когда нельзя, но очень охото

Есть довольно много методов, как установить розетку с заземлением в обход положений ПУЭ. Они все в большей либо наименьшей степени являются нарушением – применять их либо нет – это решение принимается на свой ужас и риск, но в любом случае нужно знать о вероятных последствиях. Дело в том, что многие из этих методов применяются длительно и счастливо, но в какой-то момент случается то, из-за чего они были запрещены. Как итог – пренебрежение правилами электробезопасности ставит под опасность жизнь либо здоровье не только лишь обладателя таковой проводки, но и других людей, живущих с ним в одном доме.

Зануление

Это один из более распространенных методов как заземлить розетку, если отсутствует отдельный PEN проводник. Дабы выполнить зануление, нужно рабочий ноль соединить с заземляющим контактом – это делается установкой перемычки в самой розетке. Схема подключения такового метода «защиты» базирована на том, что даже в старенькой проводке рабочий нулевой проводник заземлен еще в распределительном трансформаторе. После закорачивания ноля и заземления, в случае возникновения фазы на корпусе устройства, произойдет куцее замыкание и вводной автомат отключит электричество.

При «пробитии» фазы на корпус, устройство хоть и недолго, но все же находится под напряжением и если в этот момент человек будет к нему дотрагиваться, то получит удар электрическим током.
Если по пути к розетке в проводке отгорит нулевой провод (довольно частая неисправность проводки), то почти всегда на корпусе устройств окажется фаза. Для этого довольно единственной не выключенной лампочки либо блока питания любого устройства. Автоматический выключатель в таком случае не срабатывает.

Подробнее об угрозы зануления в этом видео:

Подключение к молниеотводу

Если на крыше дома установленный молниеотвод, а железная полоса, что соединяет его с заземлением, проходит неподалеку от окна квартиры, то в таком случае можно подсоединиться к заземляющему контуру и провести заземление ко всем розеткам.

Хороший метод решения задачи, в итоге которого квартира будет подсоединена к высококачественному заземлению. Минус у этого метода только один – заземление отлично работает до тех пор, как молниеотвод будет применен по прямому предназначению, а поточнее – пока в него не стукнет молния. Какое при всем этом возникнет напряжение на корпусах присоединенных к заземлению устройств, лучше не знать и не испытывать на своем опыте.

Заземление через трубы отопления либо водопровод

Очередной распространенный метод как без помощи других выполнить заземление на розетку – зачистить кусочек водопроводной труби и подсоединить к нему заземляющий провод. С одной стороны, казалось бы логичное решение – трубы в любом случае имеют контакт с землей. С другой стороны – непонятно, как этот контакт отвечает требованиям к заземлению и если на них появится напряжение, другими словами возможность, что ток не уйдет в землю, а стукнет человека, который держится за трубу (моется либо набирает воду из-под крана).

Дополнительный минус такового решения – пластмассовый водопровод, который нередко прокладывают заместо проржавевших стальных труб. Если на 5-ом этаже трубы железные, а на 3-ем уже пластмассовые, то заместо заземления трубы просто окажутся под напряжением.

Заземление в личном доме

Дабы стопроцентно представить для себя как подключить розетку с заземлением, нужно разглядеть весь процесс от начала и до конца, на примере личного дома, если заземляющего провода там вначале не было:

Установка заземляющего контура. Он представляет собой железные штыри, вбитые в землю, в верхних точках соединенных между собой приваренными к ним металлическими полосами. Длина штырей – 1,5-2 метра, а железных полос зависимо от разновидности контура: треугольником, лентой, квадратом либо круглым. Для монтажа контура нужно выкопать траншею глубиной 0,5 метра.
Подводка «земли» к распределительному щитку. Осуществляется таковой же железной полосой, как и для соединения штырей.
Замена двужильной проводки на трехжильную. Если его ранее не было, то непременно нужно устанавливать УЗО, гарантирующее отключение электричества при возникновении напряжения на заземляющем проводнике.
Установка розеток.

Какой метод заземления избрать

Верно подключить заземление к розеткам в квартире либо доме можно только при условии наличия заземляющей шины в распределительном щитке. Если там его нет, то без помощи других выполнить ничего нельзя – нужно добиваться подключения в соответственных инстанциях. Все работы должны проводить службы, обслуживающие дом, а их итог заносится в схему разводки электросети.

В личном секторе можно выполнить отдельный заземляющий контур, но лучше этот вопрос решать еще при строительстве дома, так как не считая монтажа самой заземляющей шины, придется дополнительно переделывать уже готовую проводку.
