Система электропитания личного дома сейчас представляет очень многостороннюю, нередко высокомощную систему, по способностям приближающуюся к системам питания маленьких промышленных компаний. В особенности если личный дом имеет приусадебное развитое хозяйство. А когда пригородный либо вообщем раздельно стоящий кое-где посреди полей и лесов личный дом в 2–3 этажа, окруженный многими заборами, хозяйственными постройками, дворами с сельскохозяйственной техникой, как это бывает в современном фермерском хозяйстве, то это и есть самое истинное предприятие, и электрическое потребление у него ставится на очень суровый проф уровень. Хотя и к электропитанию маленького дома либо городской квартиры мы с самого начала привыкли относиться как к очень суровой актуальной задачке, которая связана не только лишь с обычной жизнью и жизнедеятельностью семьи, но и в большой степени с безопасностью жилья, также и всех окружающих. Но как верно выполнить заземление в личном доме, многие представляют для себя только примерно.
Необходимость заземления
Когда молвят о заземлении, общим обычно является утверждение о том, что заземление защищает. Вообщем, это не совершенно верно. Человека защищает свой мозг. А все другое — только инструменты.
Вот был таковой случай. Юноша остался вечерком на работе и взялся починить монитор. Не ЖК-монитор, а старорежимный — кинескопный. Всем понятно, что в нем на развертках — кадровой, строковой — для «бросания» электронного луча по экрану из одной стороны в другую (что и именуется «развертка») применяются массивные электромагниты, напряжение на которых равномерно увеличивается, а позже скачком падает практически до нуля. Так называемое пилообразное напряжение. Кадровое — 50 раз за секунду (сейчас бывают различные), строковое — еще больше, 50*600 (к примеру, это число строк в экране). И напряжение это пилообразное на пиках добивается около 20 тыщ вольт, и это Заранее смертельно для человека.
Но юноша полез туда, к этим обмоткам, высоковольтным столбам, умножителям напряжения… Не знаю точно, за что он там схватился, но с утра его отыскали мертвым у этого самого монитора. Только самое главное во всем этом: одна рука его была в мониторе, а 2-ая держалась за батарею отопления. Многие помыслили, что это суицид. А я позже поразмыслил… Вдруг он так решил защититься… «заземлив» себя через батарею?
Заземление защищает. Когда ОТВОДИТ от нас смертельные напряжения, которые могут прорваться через нехорошую либо не подобающую ему изоляцию, через оборванный провод с током, через пробитый напряжением незаземленный железный корпус. Но защититься, заземляясь самому, не всегда может быть. В данном случае человек может сам стать «частью схемы», приняв на себя удар взбесившегося либо просто «плохо понятого» друга — электричества.
Верный подход
И есть еще один сложный момент. Когда высочайшее напряжение падает в землю, само вроде бы «заземляясь», это тоже может быть источником угрозы. Если провод с высоковольтной полосы оборвался и свалился на грунт, то его ток начнет уходить в землю. А напряжение — «растекаться». Вокруг такового провода появляется поле напряжений. Если на провод подано довольно высочайшее напряжение, то ему нужно, растекаясь, уменьшиться равномерно до 0 вольт, каким мы считаем всегда землю. Можно выстроить карту растекания. В центре — провод, касающийся земли, а вокруг него — семейство замкнутых линий, на каждой из которых обозначено напряжение, плавненько уменьшающееся до нуля по мере роста расстояния от точки контакта.
Правильное заземление

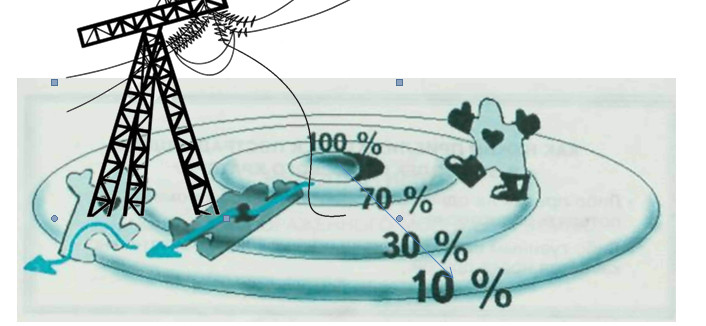

На рисунке изображено, как приблизительно это происходит. Земля наша по своим электрическим свойствам очень разнородна. В общем-то, считается, что земля — проводник, и когда напряжения и токи не очень огромные, можно сказать, что они с легкостью «уходят вглубь» без особенных сопротивлений. Но огромные напряжения порождают и превосходные картины. К примеру, полосы электроснабжения в городках и населенных пт полностью могут нести напряжение порядка 400 вольт, 6000 вольт. Обычно такими линиями подается энергия на подстанции и трансформаторные будки, где напряжение снижается уже до нашего обычного 380-вольтового трехфазного и разводится по домам и квартирам, одна фаза которого относительно нуля и дает бытовое 220 вольт. 380 уже считается смертельно небезопасным. Ну, бытовое тоже именуется смертельным, но 220 вольт каждого человека хоть раз в жизни лупили, и ничего. При таком ударе можно утратить сознание, инфаркт может быть у людей не очень здоровых. И обычно такие удары бывают от обнаженных проводов, довольно кратко — тряхнуло, и все.
А вот на линиях далекой передачи электроэнергии напряжения повыше. Обычно 110 000 вольт, 220 000 вольт и больше. Это уже пострашнее даже кинескопа.
При трагедиях с большенными напряжениями таковой удар просто испепеляет. А когда провод свалился на землю, выходит картина растекания. Только должны получиться, вероятнее всего, не совершенно ровненькие кружочки, как нарисовано, а искривленные полосы равных потенциалов из-за неравномерности растекания электричества в земле. Там, где грунт мокроватый, сопротивление меньше, полосы будут Почаще, там, где песочный либо каменный — больше, полосы будут пореже. Растительность тоже проводит ток, вероятнее всего и по корням отлично побегут электроны. Это хорошо для себя представлять, если попадешь в такую ситуацию. В большинстве случаев риску подвержены люди, которые работают с электросетями. Но идти мимо полосы и вдруг узреть провод от нее оборванным и лежащим на земле — такая картина должна сходу заставить задуматься любого. Конкретно так как ток разливается, и земля вокруг него бывает под напряжением. А разница между 2-мя точками земли — это разность 2-ух потенциалов, которую можно вычислить, имея впереди себя такую картину с кружочками, как на рисунке, но с проставлением четких цифр напряжения. Вот в точке касания провода земли будет, допустим, 6000 вольт, это 100%. Тогда:
- 70% — это 4200 В;
- 30% — 1800 В;
- 10% — 600 В;
- 5% — 300 В;
- 2% — 120 В;
- 1% — 60 В.
Как лицезреем, потенциалы (относительно дальной точки земли, где уж точно — ноль вольт) впечатляющие. А разница между примыкающими точками именуется шаговым напряжением. Так как она и выходит, если по такому полю попробовать шагать. Одна нога окажется в точке с одним потенциалом, другая — в точке с другим. Ну-ка, посчитаем для данного варианта:
Система заземления треугольником в личном доме: как верно организовать и установить
Вопрос касательно того, необходимо ли в своём доме делать заземление сейчас является животрепещущим для многих.
Есть определённые эталоны и нормы (ГОСТ, ПУЭ и СНиП), согласно которых обязательно должен находиться защищающий жильцов дома от ударов тока отвод.
Потому система — это основополагающий момент, без которого не обходится ни одно строительство.
Более пользующимся популярностью и везде применяемым является конструкция в форме равностороннего треугольника.
Оно представляет собой конструкцию из металла, которая особыми штырями закрепляется в земле. Следует подразумевать, что штыри должны размещаться на одинаковом расстоянии друг от друга.
На размеры штырей оказывает влияние вид земли, где данная конструкция будет устанавливаться. С помощью стержней из арматуры, железных уголков либо труб собирают контур.
Дабы не появлялось заморочек во время установки конструкции в земле, стержни должны быть комфортной формы. Данная статья является детализированным описанием процесса установки треугольной системы.
Плюсы заземления треугольником
Очень многих интересует вопрос, почему стоит выбирать систему заземления конкретно в виде треугольника.
Главным преимуществом данного типа заземления заключается в маленький площади, которое оно занимает. А поэтому придётся меньше проводить земельных работ.
И по сопоставлению с полосным, треугольное заземление более комфортное в монтаже. Но всё же главным плюсом такового заземления является высочайшая степень защиты.
К примеру, при повреждении железной перемычки между электродами, с другой стороны контакт не пропадёт и заземление продолжит работать.
Согласно установленных норм высота каждого электрода в системе заземления должна быть более 2-х метров, и размещаться они должны в форме треугольника на расстоянии минимум 120 см. В эталоне это расстояние должно быть более 2-х метров.
Для неплохого контакта применяют пластинку из металла, которая припаивается. Для подводки системы заземления между его контуром и домом, спецы рекомендуют применять или металлической провод с необходимым сечением, или железную шину.
Также следует учесть, что уголок обязан иметь размеры 5 кв см.

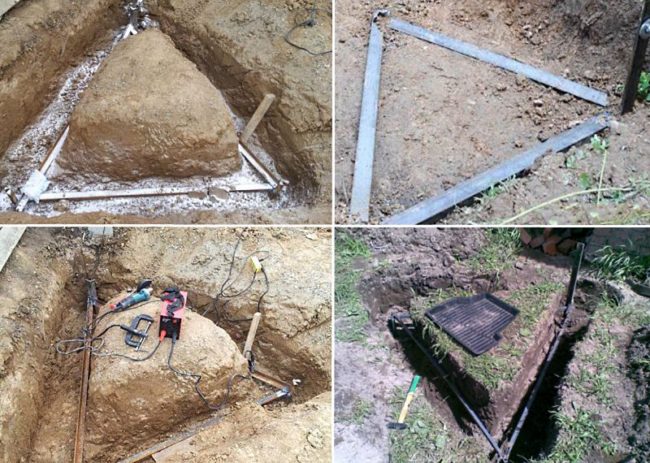

Пошаговая аннотация установки заземления треугольником
Дальше разглядим пошагово процесс прокладки треугольного заземления.

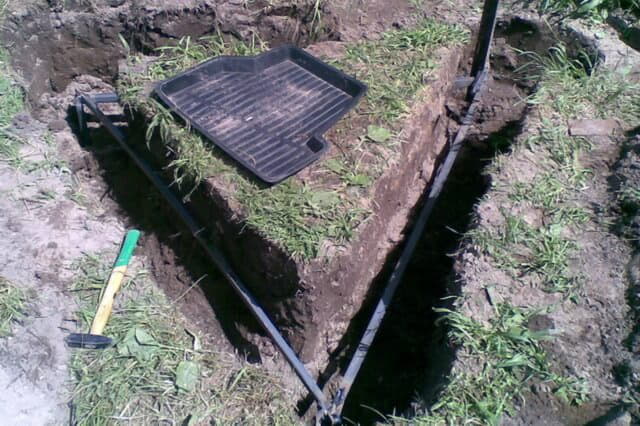

- Определившись с местом прокладки заземления, стоит отметить, где будут установлены вертикальные электроды. Потом выкапывается ров, глубина которого составляет минимум 1м, и проходит ниже уровня замерзания земли. После этого делаются все нужные расчёты длины всех сторон, вся конструкция выкладывается в форме треугольника.
- На следующем шаге выкапывается ров, ведущий от конструкции заземления к распределительному щитку. Дабы сберечь материалы, щиток нужно подключать к углу, поближе всего расположенному к нему.
- Потом электроды закапываются в грунт, но не стопроцентно. На поверхности нужно бросить кусочек в 20 см.

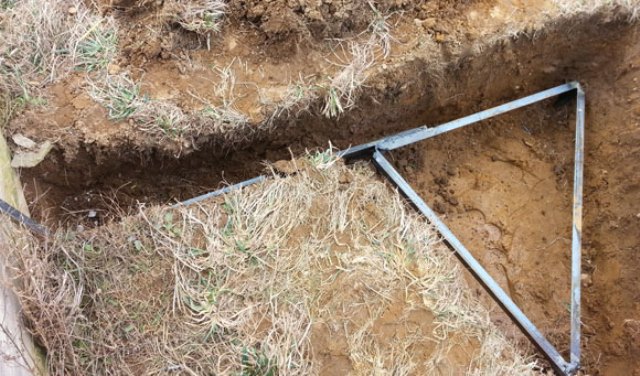

- На следующем шаге к электродам приваривают полосу из стали, которая образует треугольник и замыкает систему.
- Потом к наиблежайшей точке подсоединяется железная полоса, которую нужно проложить к распределительному щитку и вывести на стенку.
- К данной металлической полосе приваривают болт. Но следует держать в голове, что болт должен быть резьбой наружу. Также перед подключением к дому системы нужно выполнить отверстие в стенке, дабы провести кабель земли.
- Кабель укрепляют к болту с помощью гайки. После этого особыми противокоррозионными средствами и герметиком обрабатывают все места соединений и сварки.
На финишном шаге нужно проверить сопротивление системы заземления. Проводится данная процедура с помощью омметра.
Но делать это должен спец, так как омметр является дорогостоящим устройством. Спец производит все нужные измерения и записывает их в особый паспорт контура системы безопасности.
Дабы все данные были верными, снимать замеры нужно только при сухой погоде.
Согласно нормам для электросети с напряжением 220В сопротивление контура должно составлять менее 4Ом. В ситуациях превышения данного показателя систему дорабатывают путём прибавления ещё 1-го штыря, или конфигурацией конструкции в ромбовидную.
Если же все характеристики в норме, то ров зарывается. Но следует подразумевать, что земля должна быть однородной, без примесей мусора и щебёнки.
Следует быть очень внимательным при подключении системы земли к распределительному щитку. Все технические единицы подключаются в отдельности, а не параллельно.
Существует не совершенно проф, но действующий метод проверки сопротивления в системе, не требующий присутствия спеца.
Для вас пригодится рядовая лампочка на 100Вт, один контакт которой подключают к фазе, а 2-ой — к треугольнику. Если свет лампочки броский — треугольник заземления установлен правильно. Если же свет мерклый, означает в процессе установки допущена ошибка и вся система просит доработки.
Мы очень возлагаем надежды, что данная статья была для вас полезна. И, основываясь на выше изложенной инфы, вы без усилий можете без помощи других установить систему заземления треугольником.
