Как верно выполнить разводку в доме

Установка системы отопления в доме может производиться различными методами. При всем этом сбалансированный вариант следует избрать еще на шаге проектирования. Конкретно при составлении проекта воплощаются в действительность все идеи с учетом запланированного бюджета.

При выборе метода разводки следует учесть, что однотрубная разводка позволяет сберечь некоторые средства, а двухтрубная разводка отопительной системы считается более действенной.

Методы разводки отопления

В интерьере современного личного дома очень нередко можно узреть камин либо печь, но в большинстве случаев они являются элементами общего стиля помещения. В данном случае за тепло в доме отвечает одноконтурный либо двухконтурный котел. При этом 1-ый вариант применяется только для подогрева комнат, котел второго типа параллельно служит для подачи тепла и обогрева воды.

Облагораживание отопительной системы в личном доме может производиться с внедрением однотрубной и двухтрубной схемы разводки от котла отопления. До того как избрать один из вариантов следует подробнее изучить особенности и свойства каждого типа, также выявить их положительные стороны и недочеты.

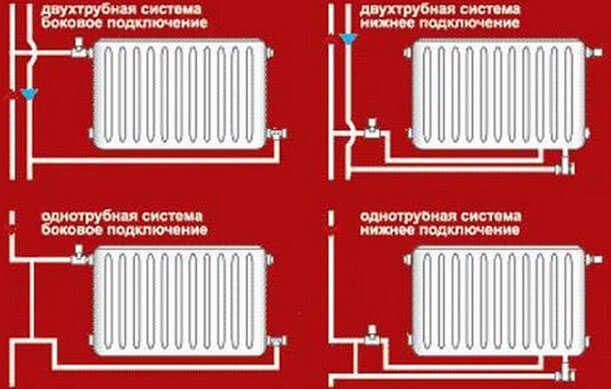

Однотрубная схема

Отопительная система с однотрубной разводкой смотрится следующим образом: в процессе работы устанавливают одну трубу, которая делает замкнутый контур. К этому контуру подключают приборы отопления из каждого отдельного помещения.

Система обустраивается 2-мя способами: горизонтальным и вертикальным.

Большей популярностью пользуется однотрубная система с нижней разводкой, обустроенная по горизонтальному способу, ее конструкция достаточно обычная. Трубы в данном случае укладываются с маленьким уклоном для естественного движения теплоносителя.

Перед тем как выполнить разводку от котла отопления в высотном доме следует ознакомиться с некоторыми аспектами монтажных работ. А именно идет речь о следующем: на отводе, идущему к первому устройству отопления на нижнем этаже, устанавливают запорное устройство, при помощи которого можно перекрывать подачу и создавать необходимое давление для естественного перемещения теплоносителя по трубам и батареям верхних этажей.

При вертикальной разводке стояки должны размещаться строго вертикально, а трубы в данном случае следует брать незначительно большего поперечника.

Преимуществом системы однотрубного типа с нижней разводкой батарей в личном доме является возможность естественного движения теплоносителя по трубам и радиаторам. Другими словами, система может работать без циркуляционного насоса.

Посреди других преимущественных моментов можно выделить следующее:

• Возможность экономии. Для обустройства системы труб и других материалов нужна намного меньше.
• Схема разводки доступна и понятна даже неопытному новенькому.
• Обыкновенные расчеты гидравлической нагрузки на элементы системы.

Но система однотрубного типа имеет один значимый недочет: приборы отопления, находящиеся далее от котла, греются меньше. Это происходит из-за значимого понижения температуры теплоносителя при перемещении по системе. Поэтому, далекие от котла комнаты практически всегда будут холодными. Потому принципиально знать, как верно выполнить разводку отопления.

Но эта неувязка имеет решение, при этом не одно, а несколько:

• Если прирастить число секций в далеких устройствах отопления.
• Если применять особые термостатические клапаны, дозволяющие регулировать давление теплоносителя в каждом радиаторе.
• Если врезать в систему особый насос, который содействует более резвому перемещению теплоносителя по системе и умеренно распределяет тепло по всем устройствам отопления.

Система отопления с однотрубной разводкой полностью подходит для подогрева личного дома площадью до 100 квадратных метров без применения дополнительных методов отопления.

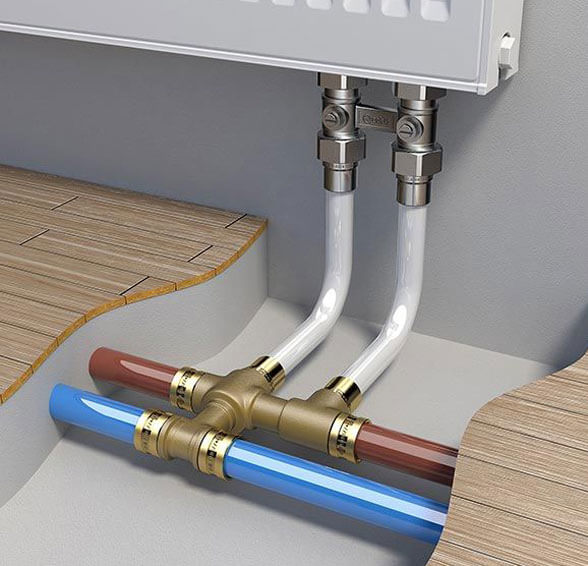

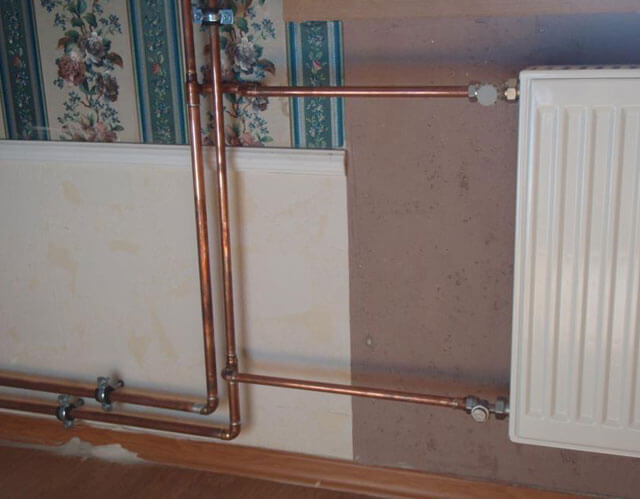

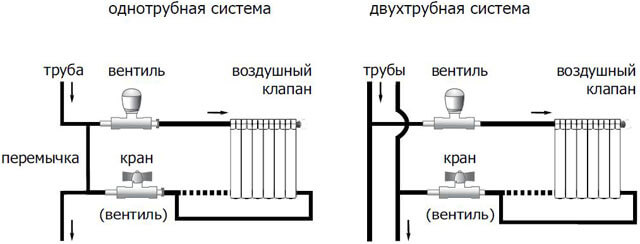

Разводка отопления двухтрубного типа

В отличие от предшествующего типа отопительная система с двухтрубной разводкой подразумевает подключение устройств отопления к подающей и оборотной трубе. Поэтому, расход материалов существенно возрастает, что можно именовать суровым недочетом. Но есть и положительные стороны у двухтрубной разводки: подача тепла регулируется на каждом радиаторе, подбирая лучшую температуру в отдельном помещении.

Двухтрубная система отопления может обустраиваться несколькими методами.

Вертикальная схема с нижней разводкой

Двухтрубная разводка отопления в личном доме своими руками устанавливается по следующей схеме:

• На уровне пола нижнего этажа либо подвального помещения монтируют трубы. При всем этом начинаться трубопровод должен у котла отопления.
• Дальше устанавливают вертикальные трубы, по которым будет подаваться теплая вода к устройствам отопления.
• От каждого радиатора делают отводную трубу для выхода теплоносителя.

При устройстве системы отопления в личном доме двухтрубного типа с нижней разводкой следует учесть необходимость постоянного выхода воздуха из системы. Для этой цели нужна установка дополнительных узлов, включая воздушную трубу, расширительный бак и краны Маевского на каждом приборе отопления, расположенном на верхних этажах дома.

Вертикальная схема с верхней разводкой

Таковой вид отопления подразумевает подачу теплоносителя от котла до верхней точки системы по подающей трубе и его рассредотачивание по стоякам, которые подают теплоноситель к устройствам отопления. Ворачивается остывшая вода по оборотным трубам системы. Для предотвращения скопления воздуха в системе предусмотрен расширительный бак.

Благодаря подаче большего давления по стоякам система отопления с верхней разводкой считается более действенной.

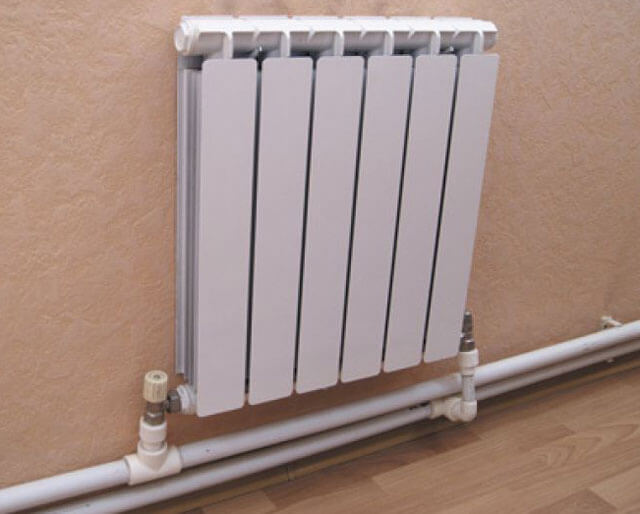

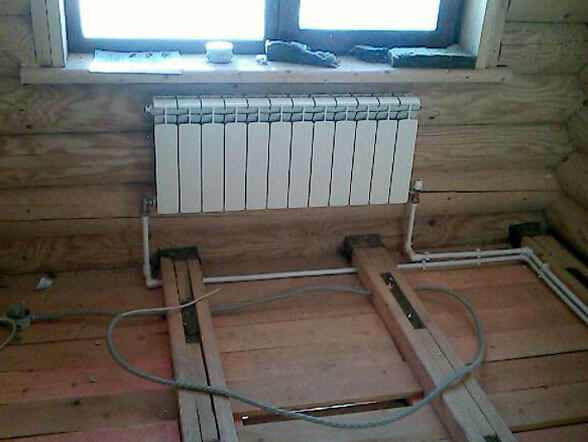

Горизонтальная разводка

Подогрев дома средством системы отопления с горизонтальной разводкой батарей от котла пользуется большой популярностью.

Монтажные работы при решении вопроса, как развести отопления в доме, подразумевают внедрение следующих схем:

• Тупиковый вариант не просит огромного количества труб, потому позволяет сберечь на этой статье расходов. Но контур таковой системы имеет очень огромную длину, что делает затруднительной регулировку рабочего процесса системы.
• При попутном продвижении теплоноситель циркулирует по контурам равной длины, потому регулировка системы осуществляется просто и просто. Главным недочетом таковой схемы разводки отопления является внедрение огромного количества труб, что существенно наращивает расходы на установка отопления. Не считая того бессчетные трубы делают общий интерьер непрезентабельным.

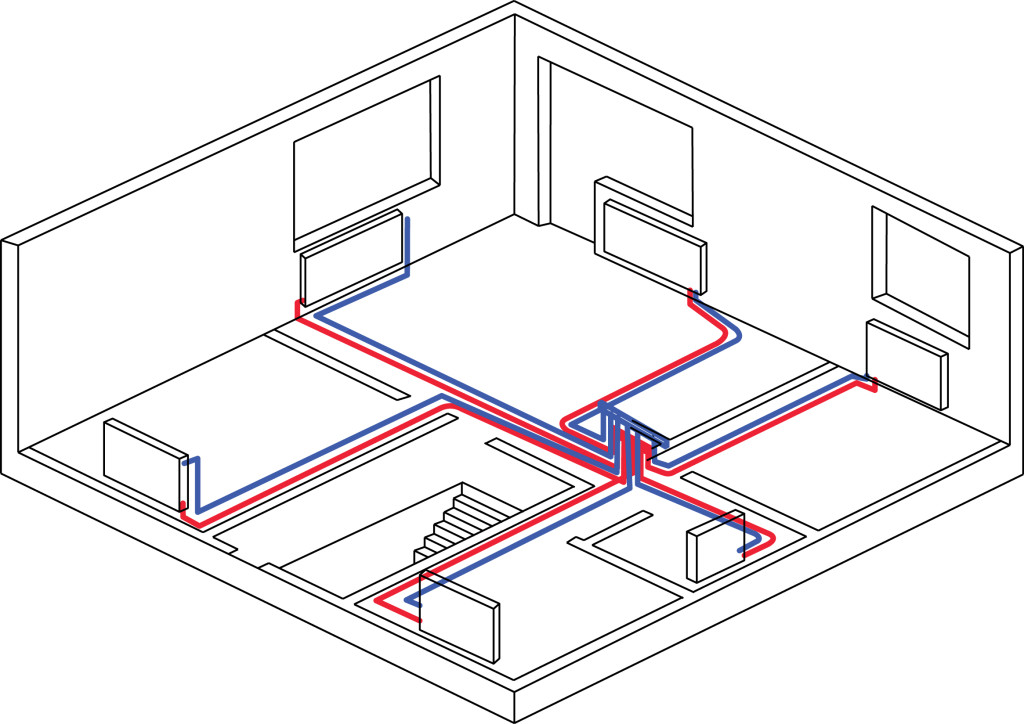

• Система отопления с лучевой либо коллекторной разводкой подразумевает подключение каждого устройства отопления к центральному коллектору. Этот вариант характеризуется огромным расходом материалов, но в данном случае трубопровод можно упрятать в стенке, потому общий интерьер комнаты не мучается. Лучевая разводка пользуется большой популярностью у застройщиков.

При выборе схемы разводки отопления в личном доме во внимание принимаются различные причины, включая площадь отапливаемого помещения и материалы, применяемые при выполнении монтажных работ.

Виды труб для отопительных систем личного дома

Отопительная система в личном доме может быть смонтирована из полипропиленовых, металлопластиковых, железных либо медных труб. Не считая того для этой цели могут употребляться изделия из нержавеющей либо покрытой цинком стали. Каждый материал имеет свои достоинства и недочеты, потому задумываясь о том, как верно провести отопление в доме, следует ознакомиться с каждым из них подробнее.

Железные

Для соединения железных труб применяется сварочное оборудование, для изделий из нержавеющей либо покрытой цинком стали применяется резьбовое соединение. Сборка систем отопления из железного расходного материала должна осуществляться спецами, которые имеют подобающую квалификацию. Низкий спрос на железные трубы разъясняется довольно высочайшей ценой и непростым монтажом.

Медные

Если в процессе обустройства системы отопления делается акцент на долговечность, то можно выполнить разводку труб от котла в личном доме из медных труб. Таковой материал отличается высочайшей устойчивостью к давлению и перепадам температуры. Соединяются медные трубы средством пайки. Но высочайшая цена медных изделий значительно перевешивает все плюсы такового материала.

Полипропиленовые

Самым хорошим вариантом материала для сборки системы отопления в личном доме можно именовать трубы из полипропилена. Дополнительное армирование стекловолокном либо алюминием увеличивает прочностные свойства трубного материала, что позволяет применять его в всех системах отопления. Стыковка труб из полипропилена осуществляется средством пайки с внедрением специального оборудования. Основными преимуществами полипропиленовых изделий, применяемых для разводки отопления от котла в личном доме, можно именовать невысокую цена и обычный установка.

Металлопластиковые

Сборкой системы отопления из металлопластиковых труб может заниматься человек без особенных познаний и опыта. Соединяются трубы средством фитингов. Преимуществом таких труб является отсутствие отложений на стенах, из недочетов внимание завлекает большая возможность протечек в системах из полипропиленовых труб.

Дабы решить вопрос, как верно развести отопление, необходимо владеть определенными познаниями и способностями. Допущенные ошибки могут стать предпосылкой дополнительных расходов. Потому все монтажные и вычислительные работы лучше доверить квалифицированному спецу.

Какая разводка отопления в личном доме лучше – виды схем, труб для системы

Пошаговая аннотация как верно выполнить разводку канализации в личном доме и квартире: схемы, расчеты, нормативы, этапы проведения работ

Проект отвода сточных вод любого строения либо сооружения должен реализовываться в полном согласовании с заблаговременно составленным планом монтажа. Это касается как личного дома, так и квартиры. Разница между выполнение разных задач заключается только в последовательности сборки канализационной системы и количество использующихся частей, но не в принципе разводки.

Требования и нормы для оборудования разводки

Главные нормы и правила, которые нужно соблюдать при обустройстве внутренней сети канализации дома, прописаны в СНиП 2.04.01-85:

1. Раздел 15 данного документа посвящен главным особенностям канализационных систем домов и квартир.
2. Раздел 16 данного документа обрисовывает нормы, выдвигаемые к санитарно-техническим устройствам.
3. Раздел 17 данного документа содержит перечень различных требований, которые являются неотклонимыми в выполнении при осуществлении проектирования и монтажа внутренней канализации.
4. Раздел 18 данного документа обрисовывает особенности воплощения расчет канализационной системы.
5. Раздел 19 данного документа на сто процентов посвящен особенностям обустройства наружных систем канализации личных домов.
6. Раздел 20 данного документа посвящен внутренним водостокам в домах и сооружения различного назначения.
7. Раздел 21 обрисовывает дополнительные требования к системам канализации.

Таким макаром, при проектировке и монтаже системы канализации необходимо воспользоваться правилами, обозначенными в СНиП 2.04.01-85: https://yadi.sk/i/aDVSPBtkFNjdsw

Элементы канализации личного дома

Сточная канава личного дома условно делится на внутреннюю и внешнюю. Устройство первой из них состоит из таких частей, как:

1. Гидрозатворы, располагающиеся конкретно под сантехническими устройствами. Они не допускают возврата стоков назад к сливу. К тому же эти элементы канализации препятствуют распространению противных запахов.
2. Трубы, использующиеся для отвода стоков от сантехнических устройств.
3. Фитинги, играющие роль соединителей труб.
4. Стояк, который собирает все сточные воды и отводит их наружу строения.

Наружняя сточная канава личного дома может быть устроена разными методами. Обычно, в нее входят такие элементы:

1. Трубы достаточно огромного поперечника, отводящие стоки от дома.
2. Очистные либо фильтровальные сооружения, такие как септики, выгребные ямы, фильтрационные поля и т.д.
3. Ревизионные колодцы.

Глубина пролегания наружного трубопровода канализации личного дома непременно должна быть ниже уровня вымерзания грунта.

Что необходимо учесть при проектировании канализационной разводки: особенности, схемы

До того как проектировать канализационную разводку, нужно направить внимание на некоторые особенности, которые могут быть посодействовать выполнить данный процесс очень верно и корректно.

В личном доме: одноэтажная и высотная конструкции

Метод того, как верно проводить разводку канализационных труб в личном доме. Впрямую находится в зависимости от нескольких причин, таких как:

• количество этажей строения;
• количество жильцов;
• планировка этажей;
• наличие подвала и его глубина;
• уровень заглубления септика.

Самую ординарную разводку канализации в личном доме в виде самонесущей системы трубопроводов можно выполнить при отсутствии сложного рельефа, подвального помещения и посторониих коммуникаций на участке.

В неприятном случае дополнительно придется устанавливать фекальные напорные насосы.

В одноэтажном доме без мансарды разводка труб осуществляется по следующему принципу:

1. Кухня и санузел обязаны иметь общую стенку, у которой устанавливается вертикальный стояк. В большинстве случаев он размещается со стороны туалета либо же ванной комнаты.
2. От самого далекого сантехнического устройства к вертикальному стояку необходимо провести магистральный трубопровод, наклоненный под углом 2 градуса.
3. В магистраль нужно попеременно подключать другие сантехнические приборы средством применения сифона, вставляемого в тройник.
4. Главный трубопровод вкупе с унитазом должен быть подключен к крестовине вертикального стояка.
5. Сантехнические приборы санузла либо ванной комнаты необходимо подсоединить к главной магистрали.

Перечисленный выше список действий может посодействовать выполнить разводку канализационных труб в одноэтажном доме с наименьшим количество соединений, маленький высотой вспомогательной магистрали, выдержанным углом наклона и самотечным перемещением сточных вод.

Для того дабы выполнить жизнь людей более комфортабельной, время от времени обустраивается несколько санузлов либо ванных комнат.

Это наращивает нагрузку на сточную канаву, что может востребовать установки дополнительных стояков.

В них непременно нужно предугадывать отрезки труб, в каких находятся ревизии, созданные для ремонта и обслуживания.

Повышение количества этажей в доме приводит к дополнительным нагрузкам на канализационную сеть, вследствие чего разводка труб усложняется.

Идентичные по функционалу помещения должны размещаться друг над другом. В высотных домах значительно возрастает высота вертикальных стояков, которые перебегают в фановую трубу.

Она должна размещаться на высоте 1,5 метра над крышей. Этот элемент системы можно поменять вакуумным клапаном.

Горизонтальная разводка труб в высотных домах ничем отличается от аналогичного процесса в строения на один этаж.

В местах прохождения стояков через плиты перекрытия нужно установить компенсаторы. Это обосновано линейным расширением и сужением длины труб. В вертикальной плоскости они должны быть подвижными.

Вот поэтому хомуты, которые их задерживают около стенок, не надо очень сильно затягивать. Низ стояка необходимо оборудовать отводом, созданным для удаления сточных вод в внешную систему.

В квартире

Почти всегда для разводки труб в квартире применяется стандартная схема.

Она осуществляется по такому принципу:

1. Вертикальный стояк канализации снабжается крестовиной. Два ее отвода имеют поперечник 50 мм, 3-ий — 100 мм.
2. Основная магистраль поперечником 100 мм применяется для отвода сточных вод от унитаза.
3. 1-ая труба поперечником 50 мм предназначается для отвода стоков от сантехнических устройств: ванны, умывальника, душевой кабины и т.д.
4. 2-ая труба поперечником 50 мм выводится на кухню для отвода стоков от мойки и посудомоечной машины.
5. Другие применяемые трубы представляют собой разветвления, которые идут от сантехнических устройств конкретно к магистрали.

Если квартира большая, санузел и кухня в ней могут находиться на значимом расстоянии. В таком случае осуществляется установка сразу 2-ух вертикальных стояков.

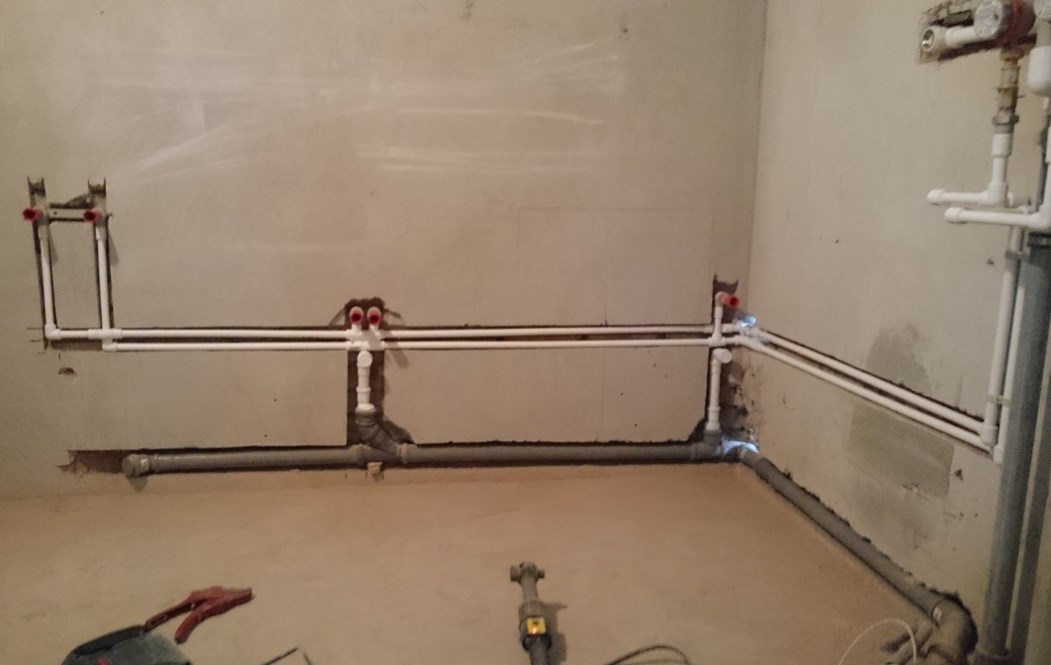

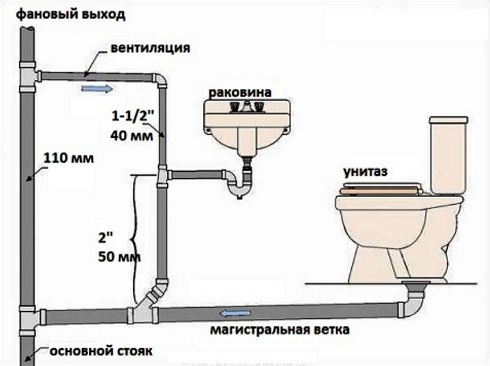

Особенности разводки в ванной комнате, санузле

Для того дабы верно выполнить разводку труб в ванной комнате либо же санузле, необходимо учитывать несколько аспектов, таких как:

1. Стояк нужно расположить на маленьком расстоянии к унитазу. Это обосновано огромным количеством воды, которая под напором вытекает из данного устройства.
2. Поперечник трубы унитаза должен быть более 110 мм. Магистральный трубопровод тоже не должен быть меньше в разрезе, ежели этот показатель.
3. Для отвода стоков от других канализационных устройств можно применять трубы поперечником 50 мм.

Таким макаром, схема разводки трубы в ванной комнате и санузле является достаточно обычной.

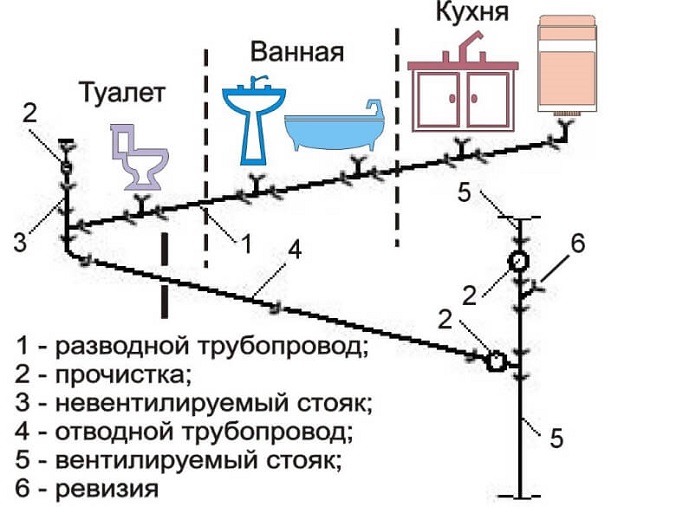

Составление схемы и расчет угла наклона

При составлении схемы разводки канализационных труб нужно учесть некоторые принципиальные моменты, такие как:

1. Для того дабы отвести сточные воды от ванны, душа, умывальника либо мойки, необходимо применять трубы, поперечник которых добивается 50 мм.
2. Для того дабы отвести сточные воды от унитаза, пригодятся трубы поперечником более 110 мм. В таком случае стояк должен быть в разрезе не меньше этого показателя.
3. Чем больше у того либо другого сантехнического устройства сечение трубы, тем поближе его необходимо расположить к стояку. Вот поэтому последний в большинстве случаев располагают около унитаза.
4. Сужение труб в сторону стояка категорически воспрещается.

Для того дабы составить схему разводки труб, нужно выполнить следующие деяния:

1. Сначало необходимо начертить план строения в масштабе. Для этого все размеры следует найти рулеткой и отразить их на бумаге.
2. Далее следует избрать место, где будет размещаться вертикальный стояк.
3. После необходимо наметить размещение всех сантехнических устройств, которые планируется применять в доме.
4. В конце довольно провести трубопроводы от сантехнических устройств до стояка, обозначив поперечникы труб, которые необходимо применять.

Не считая всего остального, нужно обозначить на схеме места расположения соединительных узлов и частей.

Для сотворения самотечной канализационной системы нужно обеспечить угол наклона трубопровода 2 градуса.

Это означает, что каждый метр трубы в направлении к стояку должен опускать на 3 сантиметра. Поменять угол наклона воспрещается.

Установка отводной разводки в пригородном доме

Не считая верно разводки труб, нужно также направить внимание на особенности воплощения монтажа всех частей канализационной системы.

С чего начинать: пошаговый план работ по установке отводов и частей канализации

После монтажа канализационных стояков нужно приступать к установке отводов к ним. Они выходят от всех сантехнических устройств дома. С этой целью стоит применять пластмассовые либо же чугунные трубы.

Они не должны быть по поперечнику меньше сечения отвода в устройстве, для которого они предусмотрены.

Отводные трубы по дому следует располагать таким макаром, дабы их наибольшая длина не превосходила 10 метров.

При всем этом непременно необходимо обеспечить соответственный угол наклона. Он составляет 3 сантиметра на 1 метр.

Механическую обработку труб можно производить средством ручных ножовок по металлу либо же мелкозубчатых ножовок по дереву. Распил непременно следует проводить перпендикулярно центральной продольной оси изделия. Все заусенцы, которые после чего необходимо удалять, оформляя после чего фаску с помощью ратфиля с большой ячейкой.

Если есть такая необходимость, элементы канализации следует обрабатывать особыми смазками. Подменять их на другие материалы запрещено.

Горизонтальная разводка

Горизонтальную канализационную разводку труб необходимо производить таким макаром, дабы минимизировать их длины. Это поможет понизить риск появления засоров.

К тому же ни при каких обстоятельствах не стоит делать резких поворотов. В этих местах может быть скопление различных отходов, удаляемых совместно со сточными водами.

Горизонтальная разводка труб предполагает неотклонимый их наклон.

Таким макаром обеспечивается возможность стекания воды под воздействием силы тяжести.

Что еще следует учесть при проектировании и установке разводки канализации в квартире, личном доме

Дополнительно при разводке труб канализации необходимо направить внимание на такие аспекты:

1. Если сечение трубопровода 5 см, он должен наклоняться каждый метр на 3 сантиметра. Если поперечник трубы 10 см, его следует опускать в направлении стояка каждый метр на 2 сантиметра.
2. Угол наклона всегда должен быть равномерным. Его нельзя поменять в протяжении всего трубопровода.
3. Соединение труб должно производить или над, или под межэтажными перекрытиями.

Таким макаром, ориентируясь на все имеющиеся правила, можно сделать вправду надежную и доброкачественную разводку труб канализации.

Разводка канализации — это достаточно обычной процесс, который просит выполнения определенных легких правил. Главное — учитывать все принципиальные аспекты данной работы, так как неважно какая ошибка может привести к значимым дилеммам в дальнейшем. Вот поэтому, до того как приступить к процессу, нужно детально изучить теорию.
