Прокладка проводки в полу завлекает возможностью обустроить сокрытые и очень неопасные полосы электроснабжения. Но до работ стоит ознакомиться с особенностями данной технологии.
Проводка в полу: недочеты и достоинства монтажа
Электрические провода, проложенные в полу, предоставляют обладателю дома следующие достоинства:
- растет уровень электробезопасности. Достигается это тем, что распределительные коробки располагаются не на стенках и случаем разрушить их фактически нереально;
- существенно сокращается время на монтажные работы, т.к. нет нужды штробить стенки;
- длину проводки можно уменьшить за счет способности прокладки кабелей по более хорошей схеме;
- имеется возможность обустройства теплых полов.
Проводка в полу
Между тем, отмечается и несколько минусов:
- для каждой розетки лучше прокладывать свою линию к электрощитку. Это наращивает цена проекта;
- ремонт либо полная замена проводки востребует демонтажа пола;
- прокладка теплого пола почти всегда просит роли спеца.
Правила монтажа проводки под полом
Основной задачей при прокладке электрических кабелей в полу является обеспечение электробезопасности. Также огромное значение имеет защита самих кабелей от возможных повреждений. Решение даже малозначительной задачи с проводкой востребует масштабных работ по демонтажу пола. Дабы этого избежать, при монтаже нужно придерживаться определенного ряда правил.
-
Прокладку кабеля производят только снутри негорючей гофры либо в железной трубе. Последний вариант более эффективен для домов с древесным полом, где велика возможность повреждения мышами гофры и кабеля. Не считая того, железная труба на сто процентов снимает опасность возгорания легковоспламеняемых частей пола. Лучшая марка кабеля для древесного пола – ВВГнг-LS.

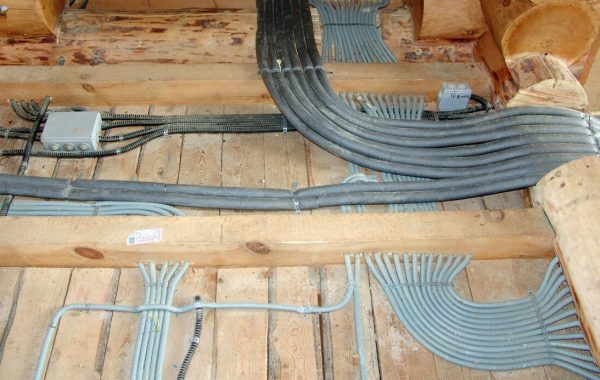

Установка проводки под древесными полами
Цены на кабели и провода
Кабели и провода
Видео – Электромонтаж по полу либо потолку? Как лучше и дешевле. Все за и против
Установка проводки под полом: вероятные препядствия
В большинстве случаев приходится сталкиваться со сложностью выполнения требований п. 2.1.23 ПУЭ, согласно которым точка коммутации кабелей должна быть доступна для обслуживания. В критериях разветвленной электросети проложить полосы без перерасхода кабеля и без использования распределительных коробок нереально, спец коробки с лючками стоят недешево, а погружать обыденные коробки в толщу стяжки нельзя.
Решить делему можно 2-мя методами:
- расположить распредкоробку на стенке как можно поближе к полу. Но эстетика такового решения непонятна, ну и велика возможность проникания в коробку малышей, животных и воды;
- коммутация проводов снутри корпусов розеток. Это неопасно и эстетично, но просит последовательного подключения электророзеток. Но если в какой-то из них произойдет обрыв, все последующие розетки окажутся обесточенными.
В личном доме с древесными полами расположить распредкоробку в полу проще. Довольно только выпилить часть предварительного пола и установить так коробку с лючком.

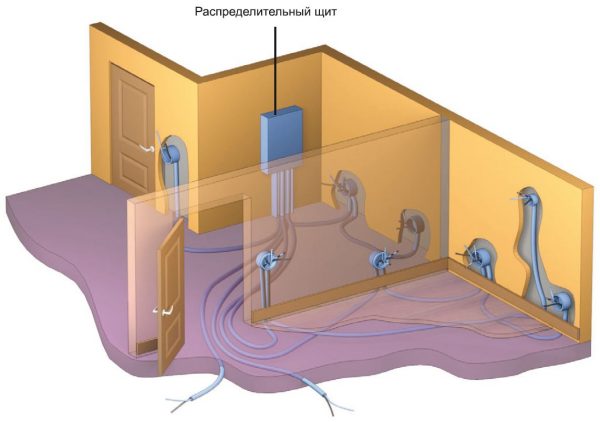

Схемы монтажа проводки под полом
От продуманности схемы монтажа проводки под полом почти во всем зависит цена проекта. Необходимость подведения к каждому потребителей отдельной полосы просит значимого расхода дорогостоящих кабелей.

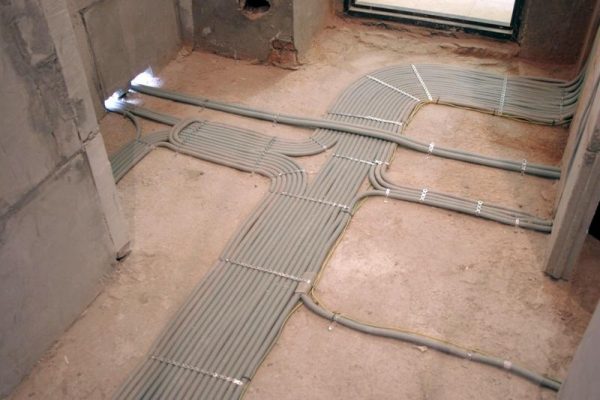

Вариант сокрытой прокладки – проводка вмурована в бетонную стяжку
Затрудняет проектирование и практика применения подрозетников в качестве распределительных коробок. При значимом количестве розеток в комнате расположить все соединения в ограниченном пространстве подрозетника будет проблемно.
Упростить решение задачи можно методом разделения всех имеющихся в комнате розеток и выключателей на несколько групп. Обычно в каждую группу включают выключатель и пару розеток.
Входящие в группу электроустановочные изделия коммутируются в корпусе одной из розеток. Эта розетка, в свою очередь, питается от основной распределительной коробки. В качестве такой обычно выступает более нагруженная розетка (центральная).
Располагать центральную розетку следует с учетом геометрии помещения, расстановки мебели и эргономичности. Наилучшее место – как можно поближе к центру более длинноватой стенки, это уменьшит протяженность магистралей к каждой из групп. Лучше применять двойные и тройные розетки. Их корпус более просторный, чем одиночных моделях, и это упрощает размещение бессчетных соединений проводов.
Схема с центральной розеткой комфортна тем, что при возникновении заморочек в хоть какой групп другие не будут обесточены.
Видео – Электромонтаж по полу в новостройке
Виды резистивных нагревательных кабелей и их свойства
Кроме проводки, в бетонной стяжке можно прокладывать нагревательные кабели для сотворения теплых полов. Укладка нагревательных кабелей представляет собой чуток боле обычное мероприятие, так как оболочка таких кабелей уже адаптирована для эксплуатации снутри бетонной стяжки.
Существует несколько типов нагревательных кабелей, но наибольшее распространение получили резистивные модели. Свое название они получили из-за того, что принцип их деяния основан на нагреве проводника с огромным сопротивлением (англ.- resistance).
Популярность резистивных нагревательных кабелей обуславливается удачным сочетанием простоты укладки, надежности, эффективности и надежности. Укладывается данный вид теплого пола конкретно перед заливкой стяжки. Расстояние между линиями кабеля находится в зависимости от критерий эксплуатации и мощности кабеля.
В среднем, мощность кабеля составляет от 17 до 22 Вт/м. На подогрев 1 кв.м. жилого помещения нужно порядка 120 Вт/кв.м. Исходя из этих данных получают нужную длину кабеля.

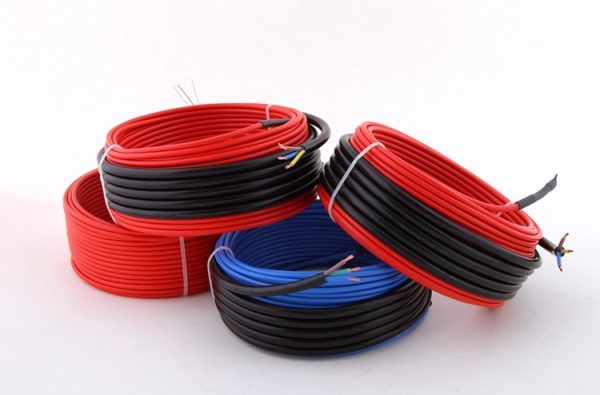

Виды нагревательных кабелей
Познание нужной длины кабеля нужно по той причине, что резистивные кабели нельзя обрезать. Если это выполнить, то сопротивление уменьшится, а нагрев – возрастет до недопустимых значений.
Греющий кабель можно подключать по различным схемам. В простом случае это обычная вилка, подключаемая к розетке. Более сложные варианты предполагают внедрение датчиков, термостатов и электронных контроллеров. Данное оборудование дозволит заданную температуру, в .т.ч. и по расписанию, регулировать мощность и т.д.
Цены на саморегулирующийся нагревательный кабель
Саморегулирующийся нагревательный кабель

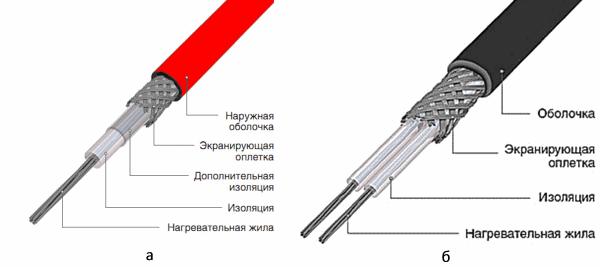

Резистивные кабели выпускаются в 2-ух вариантах:
- Одножильные. Конструктивно это греющая жила, размещенная снутри экранирующей оплетки, слоя изоляции и наружной оболочки. При укладке одножильных кабелей следует учесть, что оба его конца должны подключаться к одной розетке. Потому к схеме прокладки кабеля следует подойти с полным вниманием.
- Двужильные. По конструкции отличаются от одножильных только наличием еще 1-го изолированного провода. Он играет роль нуля. На конце кабеля находится токопроводящая муфта, соединяющая греющую жилу с нулевым проводом. Двухжильные кабели еще больше ординарны для укладки. Нет нужды разводить их по комнате так, дабы в конечном итоге они выходили на точку подключения.
Резистивные кабели их характеристики

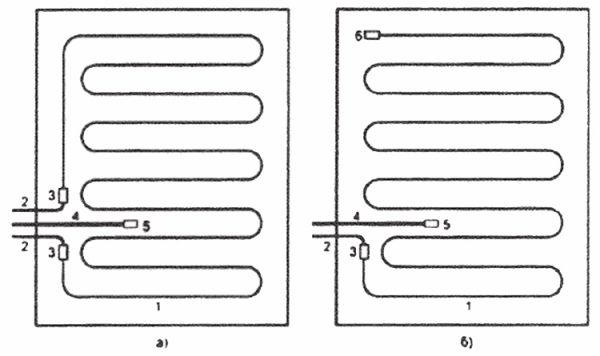

- набросок (а) укладка одножильного кабеля;
- набросок (б) укладка двужильного кабеля.
Схемы укладки кабелейэлек
Укладка линий электроснабжения под древесный пол либо под бетонную стяжку дозволит избавиться от необходимости трудозатратного, пыльного и недешевого штробления стенок. Не считая того, хорошо составленная схема проводки даст значительную финансовую экономию на материалах. Но в целях безопасности придется учитывать массу аспектов, ознакомиться с которыми лучше заранее.
Как верно проводить проводку в доме схема
Ваш город Москва ?
Как верно провести проводку в доме: схема для новенького
Согласно статистическим данным большая часть пожаров в личных домах и коттеджах случаются из-за неисправной электрической проводки. Ее укладке следует уделять наибольшее внимание, учесть ТУ и ГОСТы, технику безопасности. Дабы проводка отлично работала, ее нужно вначале хорошо спроектировать. При наличии малых познаний и следовании правилам, выполнить установка можно без помощи других.
Последовательность действий
Электрическая проводка в личном доме осуществляется при точном соблюдении шагов работы. К ним относится:
Создание плана. Предполагает выполнение графической схемы с указанием всех подключаемых объектов в каждой комнате.
Прокладка проводки. Учитывается вид монтажа – сокрытый в стенках, на перекрытиях либо в них.
Создание головного щита, розеток и распределительных коробок.
Последовательное подключение всех изделий.
Главное внимание уделяют выбору сечения проводов и монтажу защитных частей сети.

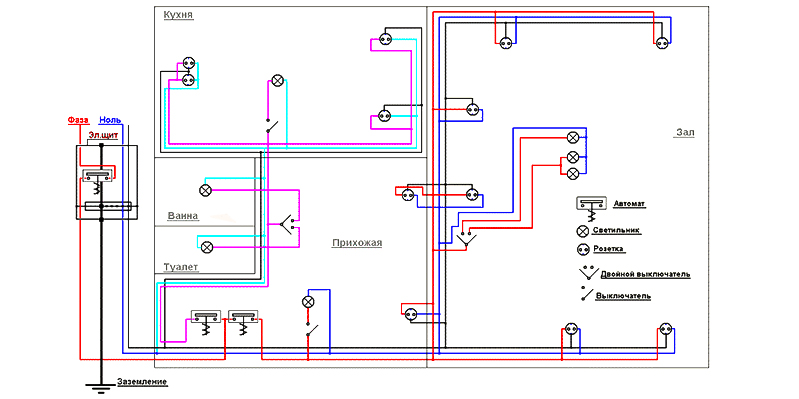

Создание графической схемы
При составлении графической схемы электрической проводки в доме следует указать все элементы. К ним относятся:
место расположения щита;
вход вводного кабеля;
автоматика – реле, пускатели, автоматические выключатели и пр.;
установленная мощная техника, нуждающаяся в подводе силового кабеля;
осветительные приборы, находящиеся на потолке;
распределительные коробки, розетки, выключатели.

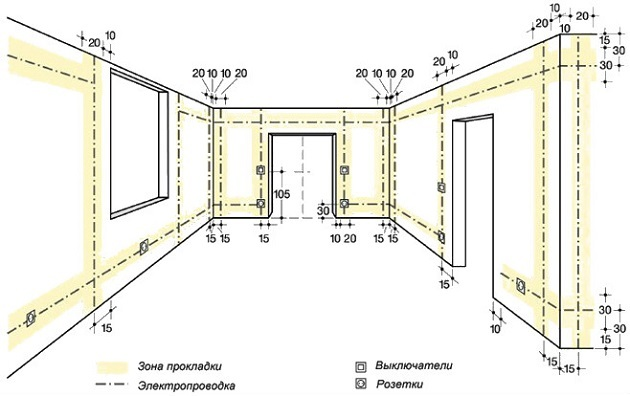

Существует ряд правил, которые должен соблюдать мастер во время монтажа. К ним относятся:
Провода и кабели в стенках и потолке должны улечся строго вертикально либо горизонтально. Если нужно выполнить поворот, он обязан иметь 900. Допускается прокладка коммуникаций по полу. Для этого пригодится внедрение специального плинтуса, применяемого в электротехнике.
Прокладка в либо на стенках должна быть на расстоянии минимум 20 см от потолка. По мере надобности подведения питания к розеткам, кабель опускают четко вниз.
Электрическая сеть должна находиться на расстоянии минимум 10 см от проема дверей и окон.
Выключатель устанавливают на расстоянии 80 см от пола (в некоторых источниках обозначено 150 см). Обязателен установка со стороны дверной ручки.
Расстояние от пола до розетки должно составлять минимум 30 см. При монтаже этого элемента над столешницей, расстояние будет равно минимум 10 см.
Если в комнате либо помещении будет завышенная влажность повсевременно либо в протяжении недлинного времени, установка частей сети в них запрещен. Розетки и выключатели выводят за границы. Это касается душевых и ванных комнат, саун и бань.
Это главные правила безопасности, которые нужно учитывать при составлении схемы. При всем этом она может иметь самый различный вид.

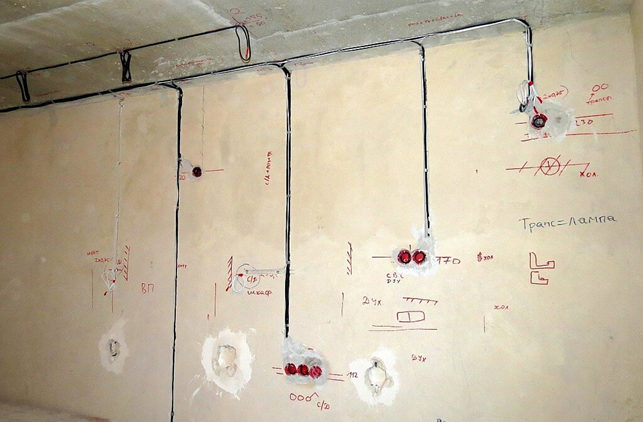

Разметочные работы
Перед прокладкой кабелей проводят подготовительную разметку коммуникаций по сделанной графической схеме. При помощи измерительных устройств и графических изделий наносят обозначения на стенки, потолок и пол. Для сотворения очень ровненькой полосы, которая будет употребляться для монтажа трассы, нередко используют малярный шнур.
По окончанию работ нужно выполнить снимок разметки. Он станет основным методом определения проложенной электрической проводки в случае укрытого монтажа.
Выбор оборудования и расходных материалов
По окончанию составления разметки, нужно провести покупку нужных материалов, устройств и оборудования. Многие домашние мастера допускают главную ошибку – выбирают самые дешевенькие изделия. Сберегать на качестве оборудования категорически воспрещается. Найти список нужных продуктов поможет ранее составленная графическая схема с указанием монтируемых объектов.
Выполнение электромонтажных работ
Для проведения монтажа электрической сети в доме, пригодится применять особый инструмент. При его отсутствии, его приобретают в любом строительном магазине.
Существует точная последовательность выполняемых действий. А конкретно:
Штробление стенок. Предполагает создание в поверхности ложбинок, в каких будут уложены кабели.
Крепление распределительных коробок. Эти элементы нужны для вывода внутренних жил кабеля с целью их предстоящего применения для подключения розеток, выключателей, домашней техники.
Установка кабеля. В сделанные углубления укладывают один либо несколько кабелей, укрепляют при помощи дюбелей, скоб, коробов.
Подключение розеток и выключателей.
Конечным шагов проведения работ считается испытание свойства. Проверить работоспособность оборудования и электросети можно с помощью домашней техники, технических измерительных устройств, светового оборудования.
Установка проводки — 100 фото подготовки и установки системы энергоснабжения
Развитие современной науки привело к возникновению бессчетного количества устройств, требующих электрического напряжения. Многие из них работают на местности жилого помещения и делают дополнительную нагрузку на проводку.
Тем самым нужна надежная версия проводки, сделанная без ошибок и предлагающая правильную схему. Она не должна допускать соприкосновения дюралевых и медных проводов, дабы не было проблемных моментов во время эксплуатации.
Для этого нужно организовать верный установка проводки в квартире либо на хоть какой другой жилой местности. Дабы была обеспечена надежная работоспособность лучше обратится к спецам, но можно выполнить все без помощи других.
Время от времени попадаются электрики не способные верно выполнить заземление, тогда и хозяева могут получать разные электрические удары во время применения воды либо касаясь железных предметов вроде кухонной раковины.
Дабы этого избежать лучше разбираться в электричестве и его правильной проводке, так как электрический удар может быть очень противным либо даже смертельным для человека. Также замыкание способно привести к возгоранию, которое может произойти пока вас не будет дома.
И нужно держать в голове о детях, если будут торчать либо висеть провода после работы отвратительного мастера, тогда они могут заинтриговать детей и привести к удару током. Поглядите фото монтажа проводки на базе работы экспертов, дабы вы знали, как это должно смотреться.
Если для вас будет очень трудно все выполнить без помощи других, вы хотя бы можете ориентироваться в том, как нужно верно организовывать проводку. Это поможет держать под контролем работу мастеров, и обдумывать, что они кое-где ошиблись.
С чего начинается проводка?
Продумывается маршрут ее укладки, который поможет провести ремонтные работы, если кое-где перегорит провод, без разбития стенок либо слома декораций комнаты.
Для этого можно применять патрубки либо конструкции для проводки, хотя почти всегда выбивается маленькая площадь стенки и туда прокладывается проводка — позже она покрывается замазкой либо даже цементом. В принципе это самый обычный метод и он нередко применяется.
Принципиально: На местности Рф сильно много районов с низкой температурой практически целый год. Но проводку воспрещается проводить, если она свалилась ниже 15 градусов Цельсия на площади нужного помещения.
Но, важнее всего, схема монтажа проводки, так как она поможет в процессе укладки и надежной эксплуатации после ее окончания. За счет нее будет обеспечена верная нагрузка на сеть и сформированы места расположения розеток, электрических коробок, выключателей.
Если у вас есть познания в этой области, тогда — это обычное дело, которое не займет много времени. Но в случае их отсутствия даже с учетом разъяснения, как это делается лучше обратится к спецам и на базе этой инфы держать под контролем их работу.
В неприятном случае могут появиться внезапные проблемы — удар током, замыкание и перегорание проводов, порча домашних устройств.
По сути установка проводки своими руками не обычная затея, и как вы сообразили, мы не советуем это делать без соответственных способностей. Дело в том, что если не знаешь, как это делается, лучше обезопасить себя и близких при помощи воззвания к спецам.
Это касается не только лишь организации проводки, но и обычного ремонта, если вдруг погас свет, а видимой предпосылки не нашлось, или вы узрели возгорание, ощутили запах подгоревшего. Любые деяния без познаний об электричестве могут нанести значимый вред.
Как верно ее организовать?
А вы задумывались, что никаких правил нет? Их сильно много, и на данный момент вы узнаете, главные, правила монтажа проводки в разных помещениях.
Без этого трудно гарантировать безопасность проводки:
Разные счетчики, выключатели или розетки, короба разветвлений должны располагаться в доступных местах.
Выключатели нужно монтировать на комфортной высоте для всех жильцов, с учетом того, дабы ними могли комфортабельно воспользоваться взрослые и детки. Они должны находиться в комфортном месте, дабы ничто не мешало достать к ним.
Розетки не должны быть установлены ниже 0,5 метра от пола, так как в случае затопления помещения может произойти замыкание либо удар током окружающих через воду.
Нужно соблюдать мини
мальное расстояние в 50 см до разных домашних устройств вроде газовой печи, также труб либо батарей.
На каждые 6 квадратных метров рекомендуется применять одну розетку. В туалете запрещено внедрение розетки, так как очень малеханькое помещение в каком высока возможность контакта с водой.
По стенкам можно создавать вертикальную либо горизонтальную прокладку, и избранный метод нужно верно прописать в схеме. Это поможет, если нужно что-то поменять, отремонтировать, вы точно будете знать где находятся провода.
Если избран горизонтальный вариант рекомендуется выдерживать расстояние в 50-100 мм до мест установки балок или карнизов, также приблизительно 150 до потолка. Расстояние до плинтусов должно быть в районе 150-200 мм.
В случае вертикальной прокладки рекомендуется соблюдать расстояние в 100 мм до расположения окон или дверных просветов.
Не допускается соприкосновение электрических проводов с разными металлическими конструкциями. Расстояние до труб по которым проходит газ должно быть не меньше 400 мм.
Провода выполняющие роль заземления рекомендуется соединять при помощи специализированных коробов на базе высококачественного изолирования.
А, если нужно работать с личным домом?
Все правила нужно соблюдать и в данном случае, но есть некоторые аспекты. Установка проводки в личном доме востребует проведения питающего кабеля и установки распределительного щитка.
Для него будет нужно теплое помещение, кое-где вблизи с домом на расстоянии в 1500-1700 мм от пола. Если это было изготовлено, дальше процесс сотворения проводки таковой же как и в квартире, будет нужно схема и прокладка проводов.
