Никому не придет в голову спорить с тем, что электрификация в современных домах нужна даже тогда, если этот домишко находится в глухой деревушке либо является небольшим дачным домиком. Молодежь, взрослые и люди приклонного возраста сейчас не сумеют жить без телевизионных программ либо общения в соц сетях. Бесперебойное электропитание обеспечивает нам все цивилизованные блага: освещение и отопление наших жилищ, жгучая вода, работа кондюков и связи.
Каждого счастливца – обладателя личного дома наверное, заинтригуют вопросы, касающиеся прокладывания электрической проводки. Ознакомление с полезной информацией, повествующей о том, как создать схему, избрать техническое решение, и также монтировать проводку, полезно всем.
Содержание статьи:

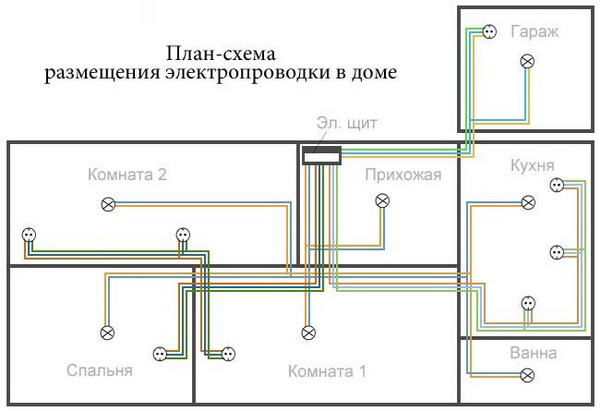

Схемы проводки в личном доме
При разработке схем проводки в личном доме учитывается размещение имеющегося электрооборудования снутри дома и в постройках, которые к нему прилегают. Электрические системы в личных домах должны выдержать нагрузку большой мощности. Это не проводка обыкновенной квартиры в многоэтажке. Здесь ей придется обеспечивать освещение местности, окружающей дом, также от проводки зависит работа систем отопления, водоснабжения, кондиционирования, видеонаблюдения и почти все другое.
Неотклонимым является перед тем, как начинать монтажные работы, составление схемы. Почему? Так как:
- Благодаря составленной принципной схеме электроснабжения бы можете с быстротой и точностью составить перечень, содержащий нужные расходные материалы.
- Схема помогает избрать, в каких местах расположить автоматические выключатели, розетки, счетчики, распределительные щитки, стабилизаторы напряжения и устройства бесперебойного питания.
Разводка электрической проводки в личном доме
Следуя современным требованиям по устройству электрической проводки в личном доме, рекомендуется поменять покомнатную разводку (которая, вне сомнения, дешевле по расходу кабеля и затрачивает меньше морок для электриков) на разводку с разделением цепей, что дополнительно защищает сеть от хоть какой перегрузки.
Идеальнее всего делить цепи электрической проводки по мощности употребления (это относится к стационарным электроприборам, свету, розеткам). Это разделение нужно для того, дабы было легче подобрать сечение кабеля и автоматического выключателя с определенными параметрами, подходящим предлагаемой нагрузке.
Для проводки розеток применяют провод поперечником 2,5 мм. При этом, мощность употребления всех розеток рассчитывают на нагрузку, которая не превосходит 4,6 кВт.
Осветительные приборы подключаются при помощи провода, поперечник которого 1,5 мм, с мощностью употребления, не превосходящей 3,3 кВт. Нужно установление для групп по отдельности на внутреннем электрическом щите устройства защитного отключения, которое может быть однофазовым либо дифференциальным автоматом.

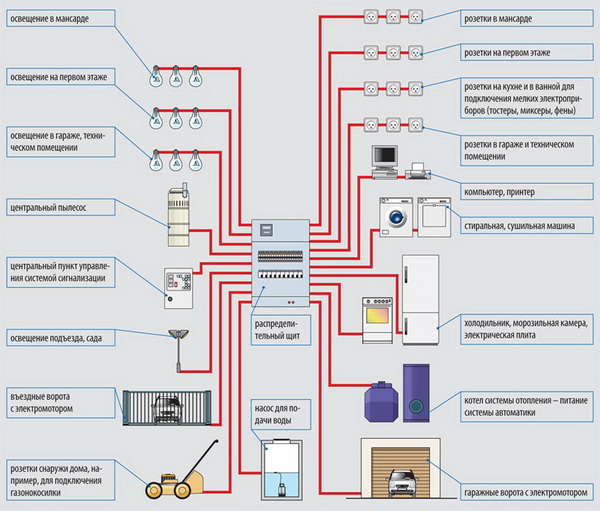

Группы потребителей электроэнергии в доме
Потребителями электроэнергии в личном доме являются:
- Освещение;
- Бытовые розетки;
- Стационарные электрические приборы (силовые сети);
- Энергообеспечение хозяйственных нужд – гаражи, пристройки, теплицы.
Проектирование проводки для осветительных устройств.
Для электрического снабжения некоторого оборудования – электрического бойлера, системы теплые полы, электрической печи в сауне, нужно выделить отдельную электрическую цепь. После составления схемы легко подсчитывать длину нужного кабеля, имеющего разные сечения, также высчитать число розеток, выключателей и автоматов, имеющих надлежащие характеристики.
Обыкновенные однофазовые автоматы будут срабатывать при маленьком замыкании и значимой перегрузке, а дифференциальные автоматы срабатывают при маленьком замыкании и блуждающих токах.

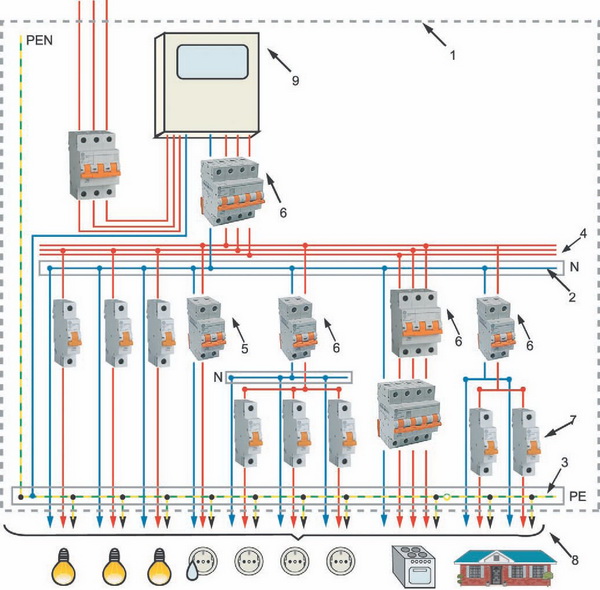

Электрическая система в доме, это:
- Счетчик;
- Автоматы;
- Промежные автоматы;
- Проводка;
- Выключатели;
- Розетки;
- Потребители.
В случае нередких скачков напряжения в сети, дабы обеспечить бесперебойную работу электрических устройств рекомендуется использовать стабилизатор тока, так как когда обыденные характеристики напряжения увеличиваются, приборы могут сгореть, а если напряжения не довольно, они не станут работать.
Так как стабилизатор для целого дома является достаточно дорогостоящем и массивным устройством, можно ограничиться выбором стабилизатора только для устройств, которые имеют огромную цена и чувствительны к скачкам напряжения.
Для личных домов более комфортной считается трехфазная система питания, так как она позволяет подключить трехфазные потребители. Например, если вы монтируете электрическое отопление, более отлично внедрение трехфазного бойлера. При всем этом можно распределять нагрузку по фазам – это дозволит избежать перекоса фаз.
Особенности открытой и закрытой проводки
Какую избрать электрическую проводку – закрытую либо открытую, вполне находится в зависимости от того, из какого строительного материала выстроен дом. Если дом древесный, проводку делают только открытую, уделяя более пристальное внимание пожарной безопасности.
Провода прокладывают в особом железном гофрированном рукаве – это обеспечит дополнительную защиту древесного дома от пожара. В кирпичные дома проводку проводят всякую – хоть внутреннюю, хоть внешную.
Сокрытую проводку можно выполнить сменяемой (прокладываемой в полости пластмассовой трубы), либо несменяемой (проложенной в за ранее выдолбленные в стенках штробы, которые позже штукатурят).
Применяется кабель, который соответствует предполагаемым электрическим нагрузкам. Каким бы ни был метод прокладки кабеля, провода соединяются в особых распределительных коробках, к которым нужно обеспечить свободный подход для того, дабы по мере надобности держать под контролем и устранять обрывы цепи.
Инструменты нужные для монтажа проводки
Для того, дабы делать монтажные работы, нужно наличие:
- Индикаторной отвертки;
- Тестера;
- Перфоратора;
- Молотка;
- Плоскогубцев;
- Разных видов отверток;
- Штробореза;
- Изоленты.
При монтаже электрической проводки в личном доме нужно непременно учесть требования к расположению каждого выключателя и розетки. В помещениях, имеющих завышенную влажность (ванной комнате, сауне, совмещенном санузле) не рекомендуется применять бытовые розетки и устанавливать выключатели. Электрическую бритву можно подсоединять к сети розетки только через трансформатор.
Правила разметки проводки
Разметка начитается с пучка кабелей. Обозначается каждое место ответвления, поворота, прохождения кабеля через стену. Размечаются места, где нужно расположить выключатели, розетки, осветительные приборы. При всем этом нельзя забывать о правилах расположения проводов: строго вертикальном либо горизонтальном.
Провода прокладываются по стенкам, расстояние от потолка должно быть 20 см. При точном соблюдении правил понижается потом возможность механических повреждений электрической проводки. Кабель от электрического шита к потребителям прокладывается избранным способом согласно схеме.
Советы профессионалов о подборе материалов
Из-за того, что в личных домах потребление электроэнергии превосходит квартирное, нужен вводный кабель с сечением около 10 кв. мм. Большая часть розеток, устанавливаемых в личных домах, предназначается для включения переносных электрических устройств.
Часто однофазовые бытовые розетки объединяют в группы, при всем этом происходит запитка групп розеток (от 3-х до 5-ти штук) с помощью медного кабеля ВВГнг 3х2,5. Эта группа защищена при помощи автоматического выключателя, имеющего номинал 25 ампер. Разводку электрической проводки в личных домах, имеющих трехфазную бытовую сеть, создают, беря во внимание рассредотачивание нагрузки между фазами, для того, дабы сохранить симметрию фазных напряжений.
Для осветительной группы предназначается автоматический выключатель, не превосходящий 10 ампер. Если совокупа мощности употребления всех осветительных устройств в доме просит внедрение более массивного автомата, спецы советуют сделать еще одну дополнительную группу освещения. Питают группу освещения обычно кабелем ВВГнг 3х1,5.
Стационарные электроприборы врубаются в розетку с нужным номиналом по току (что является однофазовой сетью), или применяют для этого трехфазную розетку. Розетка для электроплит запитывается кабелем ВВГнг, имеющим четыре жилы для трехфазных сетей либо три жилы для однофазовых. Дабы запитать автоматическую стиральную машинку, или регулятор теплых полов, нужна провести отдельную линию, имеющую автоматический выключатель с необходимым номиналом. Цепь электрического питания для розеток прокладывается трехжильным проводам, дабы обеспечить заземление.
Современную проводку в личном доме прокладывают медными проводами. У дюралевой проводки наименьшая цена и она легче, но у нее есть значительные недочеты. Не рекомендуется соединять дюралевый с медным проводом, так как так возникает хим реакция, при которой образуются соединения, препятствующие отличному контакту проводов. Медный провод имеет свои достоинства, которые состоят в том, что у него наименьшее сопротивление, чем в дюралевом проводе. К тому же, алюминий способен создавать на поверхности оксидную пленку с высочайшим сопротивлением, которая нагревает контакты, что является опасным.
Всю электрическую проводку в личном доме необходимо монтировать с наибольшей простотой и понятностью, дабы гарантировать безопасность и надежность при эксплуатации.
Доверить заниматься монтажом электрической проводки можно только квалифицированным спецам, но познание основных правил и принципов монтажа нужно всем обладателем домов. Если осознавать особенности размещения электрической проводки, вы можете избегать причинение механических повреждений при проведении других ремонтных работ.
Электрифицированные личного дома должны делать только спецы, но обеспечение технической исправности и верная эксплуатация электропроводок ложится на самих юзеров.

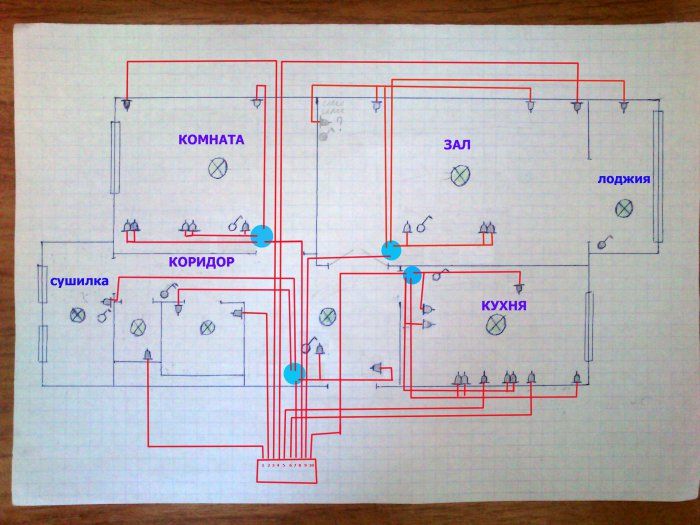

Электрическая проводка в двуэтажном доме – схема
Схема проводки электричества в доме – это 1-ое, на что стоит направить внимание до электромонтажных работ. Установка проводки станет намного легче, если под рукою будет схема подключения проводки в доме.
Предназначение проводки в двуэтажном доме
Схема проводки в личном доме прежде всего нужна для того, дабы составить перечень расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.
Также схема проводки электричества в доме нужна для того, дабы найти место установки счетчиков и распределительного щита.
Подключение и установка проводки
Подключить электроэнергию к участку, где будет строиться двуэтажный дом, это один из исходных шагов покупки участка. Типовая схема проводки личного дома предугадывает непременное подписание контракта с электроснабжающей организацией. Этот пункт является нужным, так как в договоре указывается метод электроснабжения, схема ввода электричества в дом и выделенная мощность.
После того как шаг подписания такового контракта пройден, приступаем к следующему шагу – установка. Схема проводки в личном доме разделяет установка проводки на следующие этапы:
- Предварительный установка проводки. На этом шаге обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На шаге предварительного монтажа составляется схема проводки электричества в доме, расчет нужного количества материалов, составление сметы, установка и установка.
- После окончания предварительных работ приступают к отделке помещений и проведению чистового монтажа. Этот шаг является оканчивающим и содержит в себе: установку фурнитуры, осветительных приборов, датчиков движения и др.
Типовая схема проводки личного дома предугадывает и цена выполнения монтажа проводки.
Очень неплохим вариантом оснащения двуэтажного дома электросетью считается установка проводки с помощью изоляторов. Этот способ характеризуется высочайшей прочностью. При усадке дома, проводам ничего не навредит.
По окончании строительства этот способ позволяет стремительно найти размещение всех электрических точек. А главное, легкий доступ к подмене всех выключателей и розеток в доме.
Схема проводки в личном доме

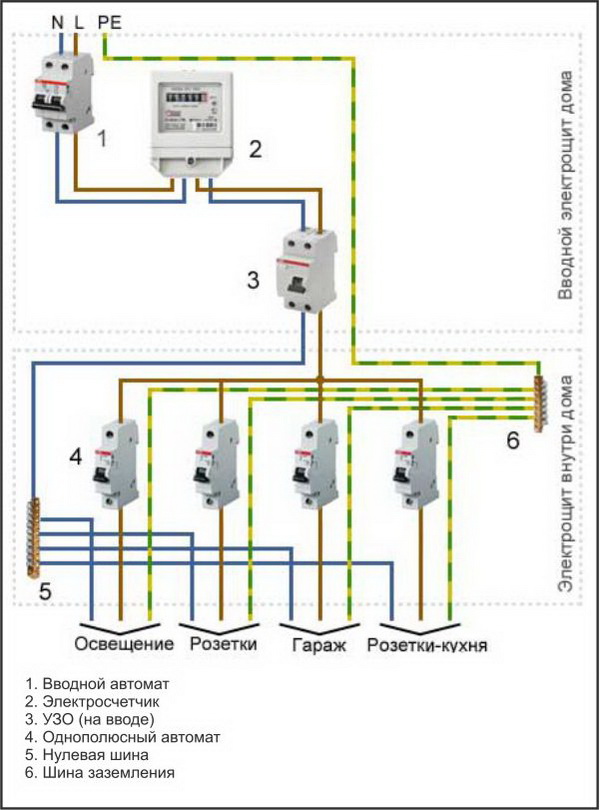

Схема проводки в личном доме состоит из следующих частей:
- электрический щиток. Делает распределительную и защитную функцию и является основным элементом проводки. Размещение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный метод доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где вероятна утечка воды, так как электрическая схема проводки в доме должна быть защищена.
- Электрические сети, которые отходят от щитка. Схема проводки двуэтажного дома предугадывает такие виды сетей, как кабель и провод. Провода в двуэтажном доме можно провести как сокрытым, так и открытым методом.
- Электроустановочные изделия. К ним схема проводки в личном доме относит розетки, выключатели и крепежные элементы. Схема проводки в личном доме – это метод управления нагрузкой. Ее конфигурация находится в зависимости от количества потребителей и их расположения, от методов управления ими и защиты каждого из них.
- Расчет нагрузок. Необходимо корректно подходить к выбору типа и сечения кабеля и лучше пользоваться услугами спеца, который проведет проф расчет.
Схема проводки в личном доме бывает таких видов: открытая проводка, сокрытая проводка, ретро и проводка в древесном доме.
Непременно необходимо соблюдать меры безопасности при проведении проводки в двуэтажном доме. Типовая схема проводки личного дома предугадывает, что при монтаже проводки нельзя оставлять участки со старенькой проводкой, так как в предстоящем она может воздействовать на обычное функционирование новейшей. Все соединения проводки инсталлируются в особых коробках, что облегчит доступ к ним в случае необходимости замены.
Все открытые части проводки, которые возможно окажутся под напряжением нужно заземлить. Если проводка устанавливается в помещении с завышенной влажностью, необходимо применять развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.
Безопасность в этом случае — самое главное, поэтому необходимо пристально подходить к выбору проводов, розеток и других устройств.
От свойства устройств и от внимательного дела к процессу проведения проводки зависит безопасность.
