Как верно подключить выключатель схема

До того как приступать к монтажу выключателей и розеток, следует просчитать, где будут находиться электроприборы в доме. После чего на стенки наносится подготовительная разметка. Дальше остается только хорошо выполнить разводку и верно подключить розетки и выключатели.

Если с розетками все очень просто – два провода, подсоединяемые на клеммы, то с выключателями могут появиться вопросы.

О монтаже выключателей, с фото и иллюстрациями, мерах личной безопасности, правилах, вероятных ошибках и аспектах подключения речь пойдет дальше в тексте.

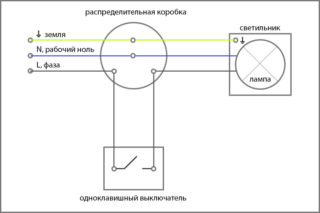

Схема подключения потребителя через выключатель

Обычное подключение потребителя через выключатель осуществляется через фазный провод. Подсоединение через ноль может быть небезопасно для жизни, хотя зрительно выключатель будет работать так же, как и при подключении через фазу.

Но при подмене лампочки юзера может ожидать противный сюрприз в виде удара током. Ноль при правильном подключении подсоединяется к потребителю впрямую, минуя выключатель.

При размыкании контактов при нажатии кнопки питание с потребителя снимается, если подключение осуществлено верно.

Нужные принадлежности и инструменты для работы

выключатель – зависимо от количества потребителей, можно применить одно-, двух- либо трехклавишный выключатель;
провод – необходимо верно подобрать проводку, исходя из предполагаемой нагрузки на сеть и наличие или отсутствие заземления у потребителей;
распределительные коробки необходимы для удобства подключения, также способности в случае необходимости протянуть еще одну ветку не от счетчика, а конкретно в помещении;
отвертка с индикатором, мультиметр – для контроля корректности подключения, также проверки отсутствия либо наличия питания в сети;
кусачки и плоскогубцы – для удобства работы с проводом;
изолента, клеммы – для обеспечения безопасности подключения и изоляции проводов;
стакан и элементы крепежа – для надежного монтажа выключателя в стенке;
дрель с ударом либо перфоратор – пригодятся при осуществлении монтажа сокрытой проводки.

Вероятные ошибки при подключении выключателя

Представим, после подключения выключателя он не работает. В каких случаях такое происходит, и что делать?

1-ое, что необходимо проверить, идёт ли ток от сети на выключатель. Производят проверку с помощью отвертки с индикатором или мультиметра. Если питания нет, причина в неправильном подключении самого выключателя.

Осуществляется проверка исправности выключателя. Проверка осуществляется также с помощью мультиметра, проверяются оба контакта. Если мультиметр не реагирует на одном из контактов, означает, выключатель неисправен.

Проверяется надежность соединения провода на клеммах. При выявлении ненадежного соединения, нужно убрать это недоразумение.

Порядок монтажа

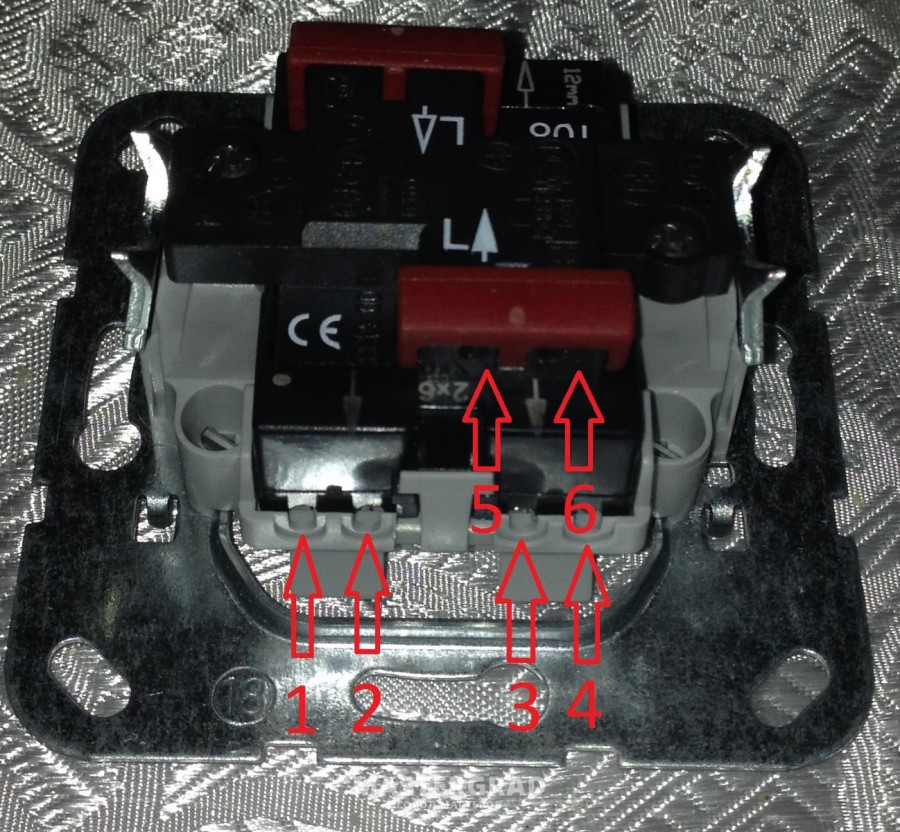

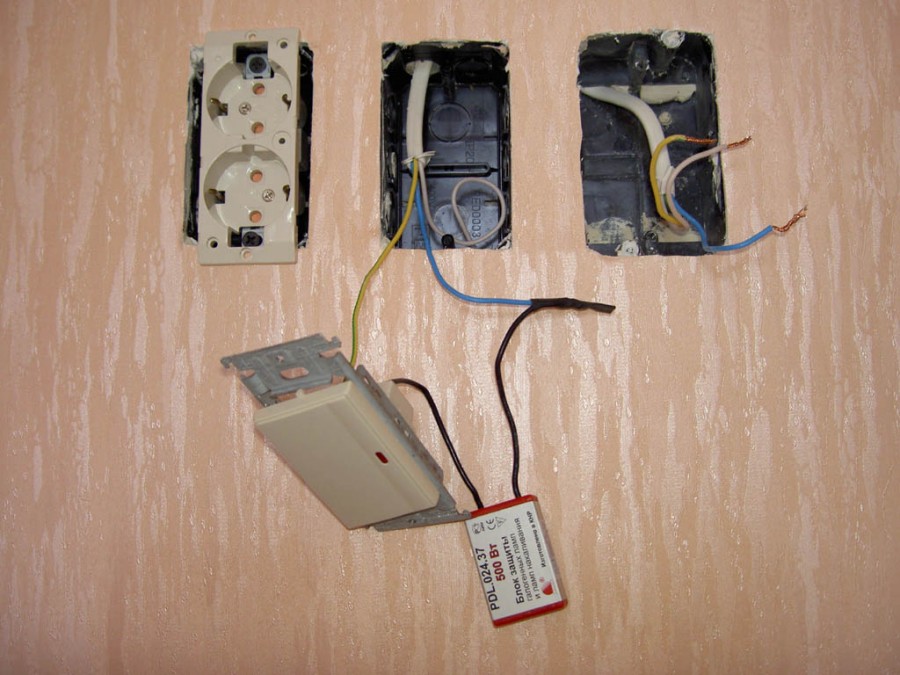

В распределительную коробку заводят двужильный (при наличии заземления – трехжильный) провод. Потом от коробки его ведут на выключатель. Находят с помощью отвертки с индикатором фазу и подключают ее к верхнему контакту выключателя.

К нижнему контакту подсоединяется провод, идущий на потребитель. Ноль пускают мимо выключателя. После подсоединения кнопку ставят на ее штатное место.

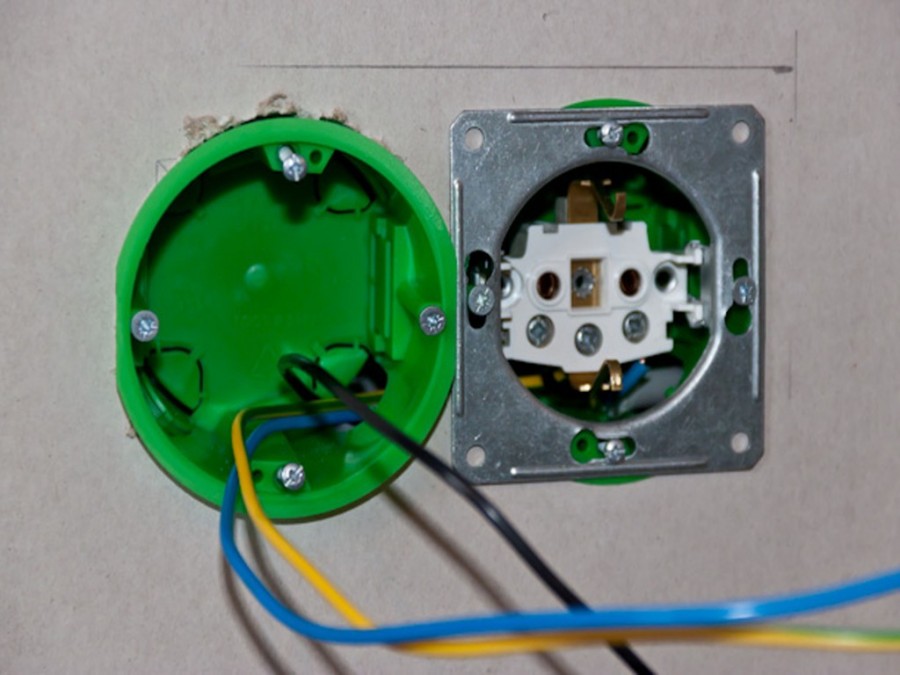

При осуществлении сокрытой проводки, делают штробы под провод и гнездо для выключателя. Стакан укрепляют с помощью алебастра и дают высохнуть, после этого начинают процесс монтажа.

К потребителю также подводят двухжильный провод. У лампочки два контакта – ноль и фаза. Фаза – это центральный контакт с пружиной, ноль находится с боковой стороны на патроне, с ним лампа имеет контакт после вкручивания ее в патрон.

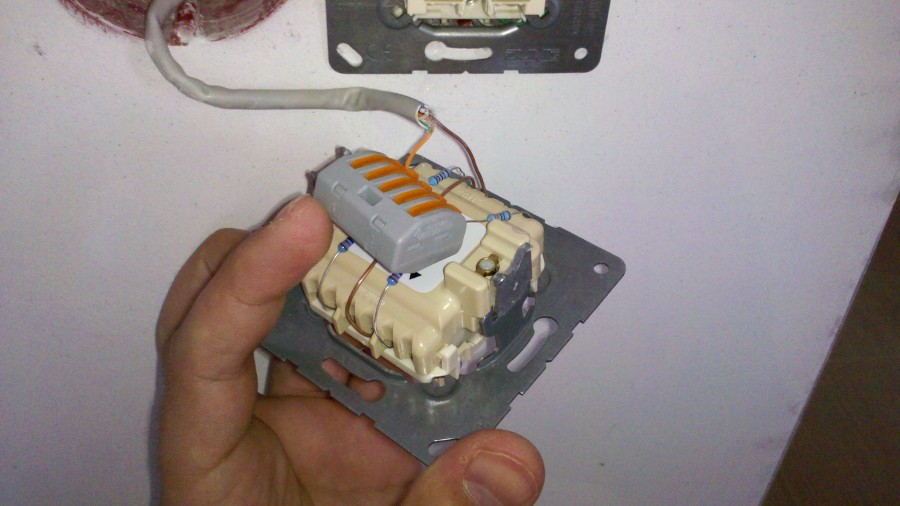

Соединения в распределительной коробке производят или методом скрутки с последующей пайкой скрученных проводов, или, что более правильно, с помощью клемм и колодок. Непременное условие – обеспечение изоляции на месте соединения.

В случае, если в потребителе предвидено наличие заземления, заземляющий провод можно скрутить с фазой и подсоединить к выключателю.

Если же у потребителя заземления нет, а проводов три и посреди них есть заземление, то заземляющий провод отгибают и обкручивают изолентой.

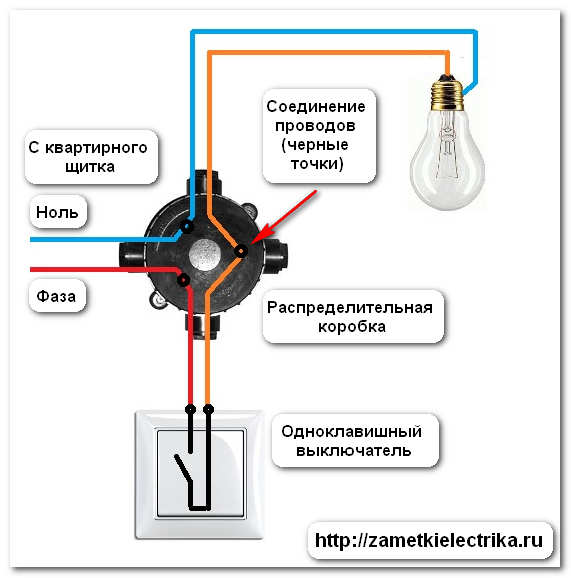

Как верно подключить лампочку через выключатель — схема подключения

При подмене переключателя либо установке нового следует разобраться, как соединить выключатель света с лампочкой. Схема подключения выключателя к лампочке имеет различные варианты выполнения, из которых можно избрать более удачный. Принципиальна также верная подготовка к монтажным работам.

Меры по обеспечению электробезопасности

Перед тем как начать подключать устройства друг к другу и к электросети квартиры, необходимо позаботиться о предотвращении травматических ситуаций и повреждения проводки.

Обесточить ветку сети, где будут проводиться работы. Выполнить это можно, выключив во входном щитке коммутатор подходящей группы или основной.
Приготовить устойчивый стол, на котором будут проводиться манипуляции на большой высоте. Ввиду наименьшей травмоопасности он больше подходит для этого, чем стремянная лестница.
Около щитка на время выполнения работ необходимо поместить табличку-предупреждение «Не включать». Это в особенности принципиально в случаях, когда положение щита располагает к высочайшей вероятности вторжения сторонних.
Проверить отсутствие напряжения на оголенных контактах проводки и устройств. Это просто выполнить отверткой с индикатором. Перед обесточиванием следует проверить ее работоспособность от включенной сети. Можно применять мультиметр.

Также можно проверить отсутствие напряжения внешней стороной кисти – кожа непременно должна быть полностью сухой, не иметь ран и других нарушений целостности. Это место отличается высочайшей сопротивляемостью электротоку по сопоставлению с другими участками руки.

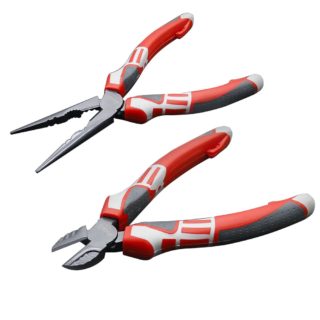

Инструмент для выполнения работ

Будет нужно приготовить инструментарий:

плоскогубцы,
отлично заточенный ножик,
узкую и обыденную отвертки шлицевого типа,
кусачки.

Отлично, если получится отыскать инструмент со особыми прорезями для удаления изоляционного материала с проводов. Также стоит иметь под рукою нарисованную схему подключения лампочки и обмыслить последовательность работ.

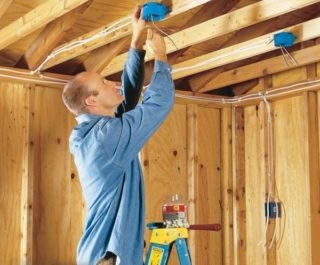

Использование разветвительной коробки

Провода не идут от щита конкретно к электрическому устройству либо от переключателя к лампе. Отходящие и направляющиеся на устройство полосы коммутируются в особых распределительных коробках. Снутри таковой конструкции обычно имеется свободное место, где подразумевается сформировывать и располагать конструкцию из кабелей, принадлежащих нескольким линиям и соединенных вместе средством скручивания. Для более надежного сцепления хвостовые участки целенаправлено обваривать. Провода из меди допускается только пропаивать.

До того как укладывать обнаженные контакты вовнутрь распредкоробки, нужно покрыть их изоляционной лентой – это предупредит соприкосновение железных частей.

Заместо летны можно пользоваться особенными зажимами для изоляции. Если у коробки есть винтовые клеммы, они применяются и в контактах. Классические зажимы можно применять в этом случае, если коробочное место довольно велико для размещения объединенных ими кабельных окончаний.

Читайте по теме: Какой провод нужен для розеток в квартире

Удаление изоляции с проводки

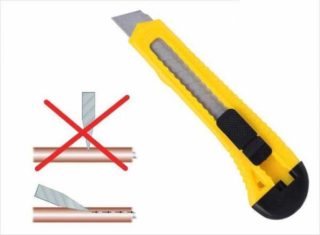

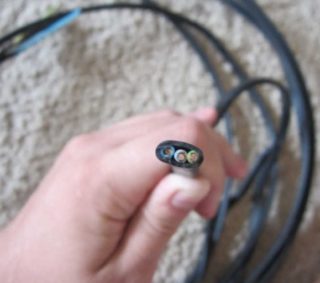

Внешний слой изоляционного материала на оконечниках кабелей убирают очень острым ножиком. Поначалу необходимо выполнить продольный надрез на 3 см длины. Потом берут в руку кучку освободившихся кончиков проводков, а другой потягивают надрезанную рубашку, которая в процессе треснет самопроизвольно. Длина снятия должна быть наибольшей, какую сумеют вместить подстаканник для розетки, распредкоробка либо корпус осветительного прибора. Некоторый припас не является неувязкой – он может быть полезен в дальнейшем, если контакты подгорят. Рубашку аккуратненько выкручивают внутренней стороной наружу и осторожно подрезают по кругу.

Жилы идеальнее всего зачищать особым стрипперным устройством. При его отсутствии подходят острый ножик либо кусающие поверхности пассатижей. Создавать функцию необходимо очень аккуратненько, неглубоко вонзая рабочую поверхность инструмента в изоляционный материал. Нужно смотреть, дабы она не затрагивала проводниковый металл: в данном случае произойдет облом провода. Это может случиться как до начала монтажных работ, так и после.

Длина, на которую зачищают проводки, находится в зависимости от способа включения. Мала для винтообразных клемм: часто в данном случае довольно 7-10 мм. Скручивание с проводами осветительного устройства просит длины 20-30 мм. При расположении скруток в распредкоробке (в особенности если их не планируют спаивать либо делать сварку) нужна большая длина – 30-50 мм.

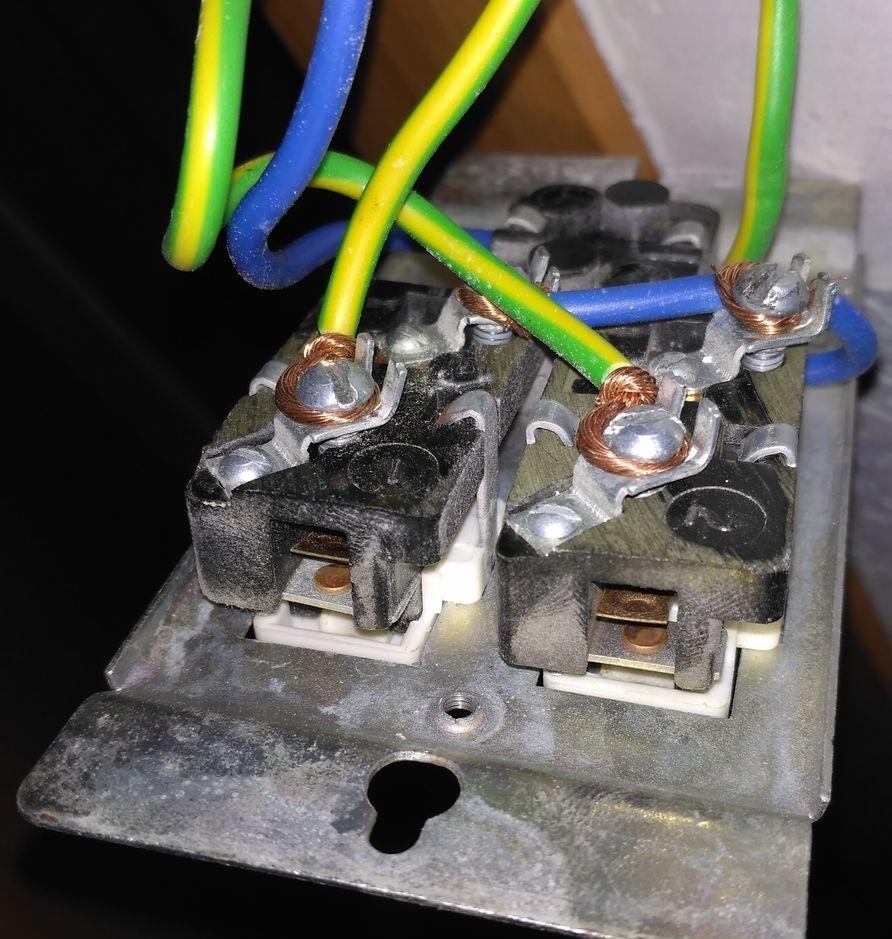

Аспекты формирования скрутки

Делая конфигурацию из пары проводков, их обнаженные окончания укладываются накрест. Точка скрещения при всем этом должна размещаться около места, где начинается изоляция. После чего концы сжимают пальцами и скручивают. В конце сжимают плоскогубцами.

Если число соединяемых проводов больше 2-ух, с ними работают по такому же принципу. Если конфигурация вышла длинноватой, ее можно сложить в два раза и поджать инвентарем, дабы на обработку ушло меньше изоляционной ленты. Последнюю начинают класть от нижней кромки изоляции и спускаются вниз. Дойдя до концов нагих хвостов, делают 2 дополнительных оборота «про запас», загибают ее на скрутку для ее защиты и мотают 2-ой ряд снизу ввысь. Несколько оборотов непременно должны покрывать заводскую изоляцию.

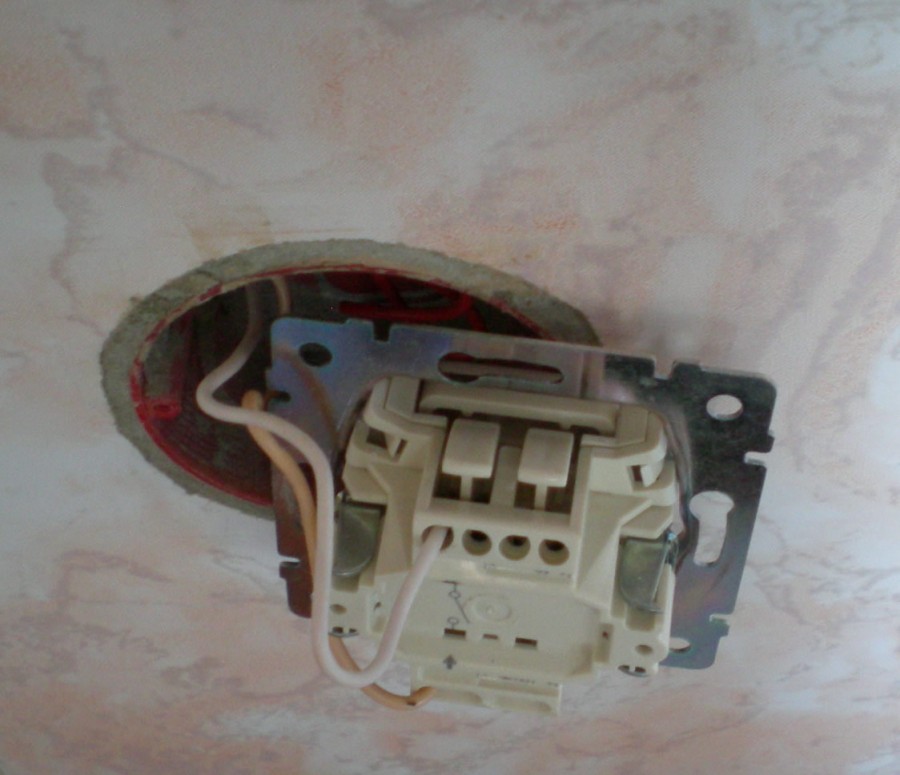

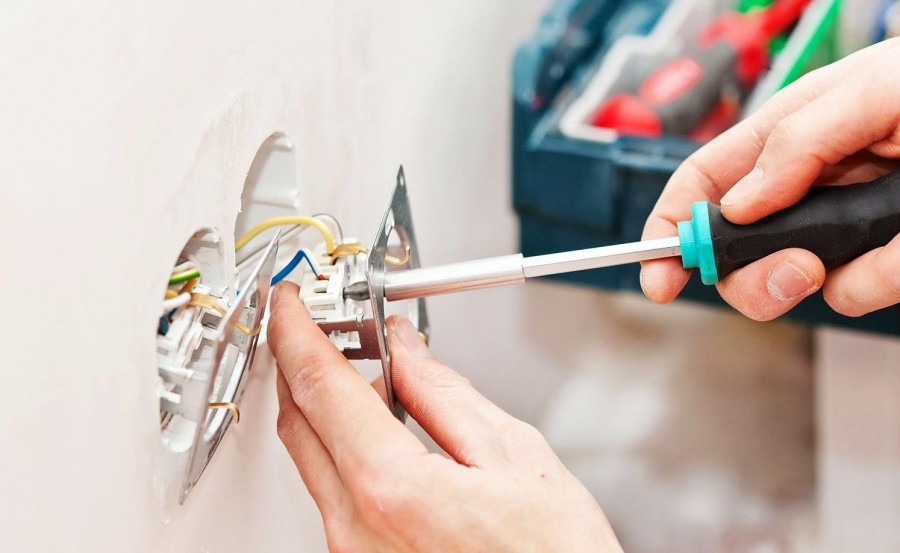

Установка выключателя

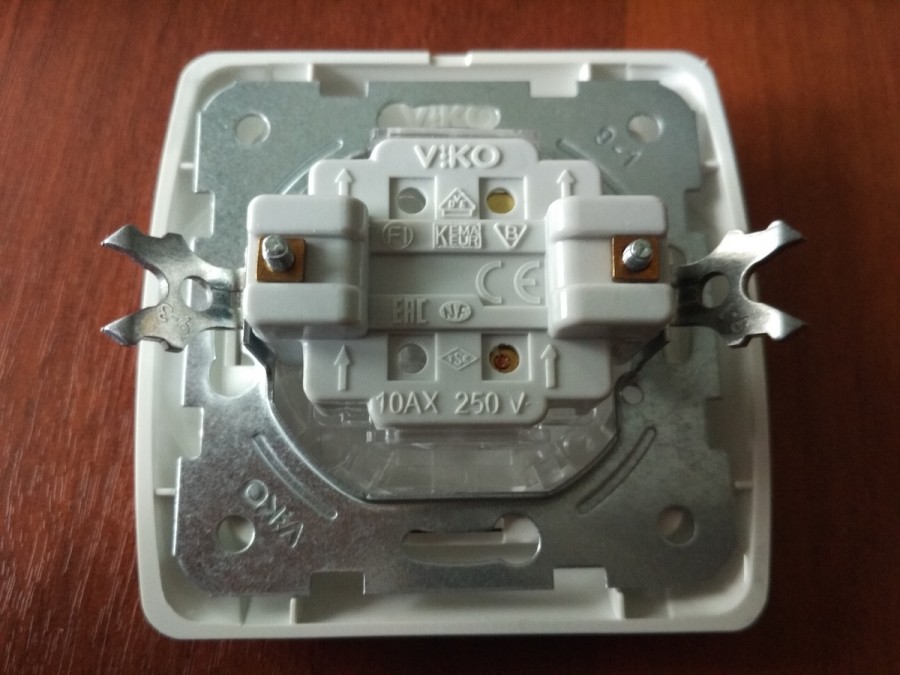

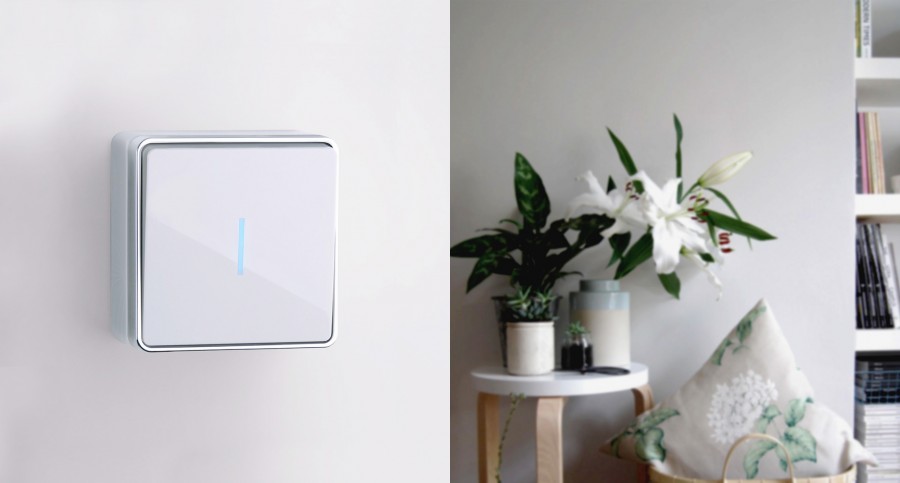

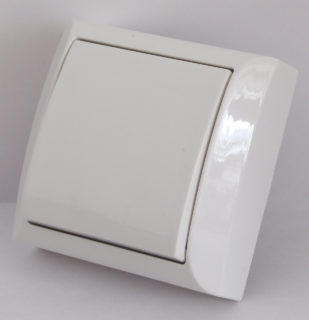

Устройства бывают 2-ух типов – созданные для внешней установки и для внутренней. Модели первого вида могут крепиться на различные типы поверхностей без дополнительных приспособлений для изоляции. 2-ые нуждаются в установке подрозетников в за ранее приготовленные округленные углубления.

Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область кнопки, а выключают, используя нижнюю. В таком случае даже жилец малеханького роста сумеет стремительно отключить осветительный прибор движением руки, направленным вниз.

На выключатель от распредкоробки должен идти проводок, служащий фазой. Основная задачка устройства – прерывание цепи фазы, дабы в выключенном состоянии на осветительном приборе не было напряжения. Если устройство переключателя позволяет, снутри него фазовый кабель соединяют с верхними контактами, а отходящие провода – с нижними.

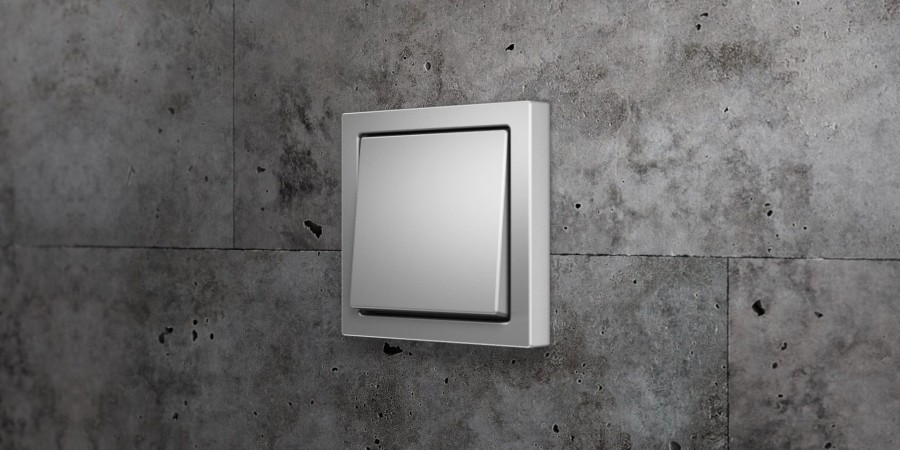

Разновидности бытовых выключателей

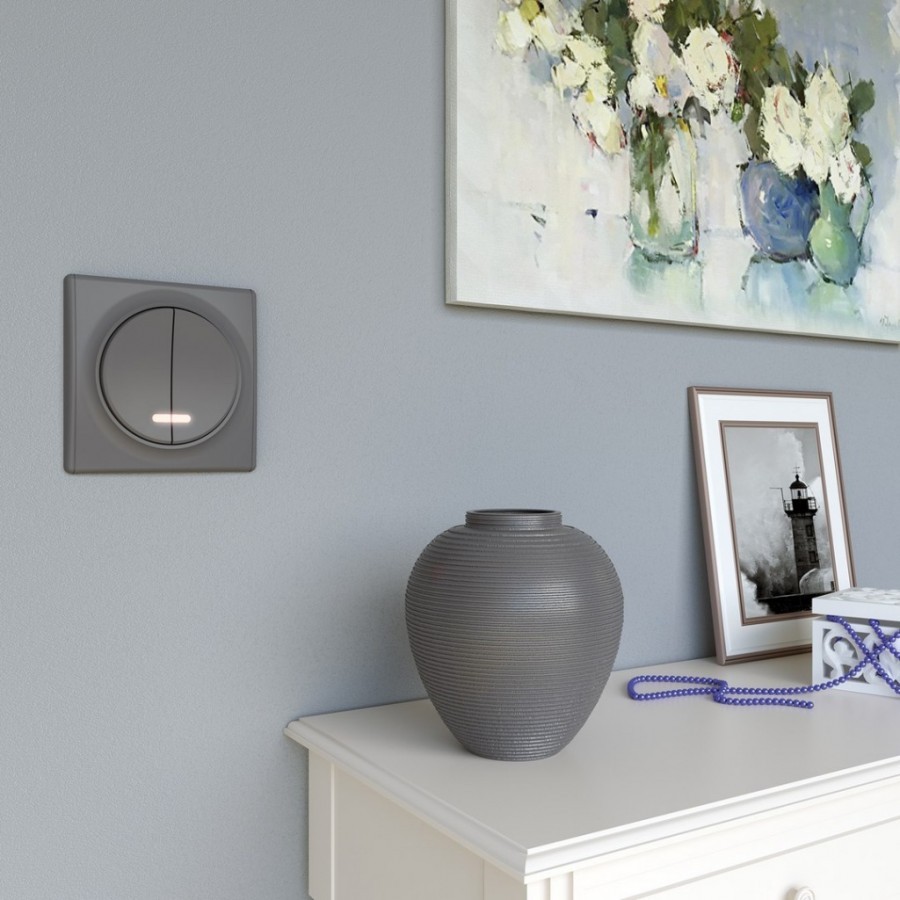

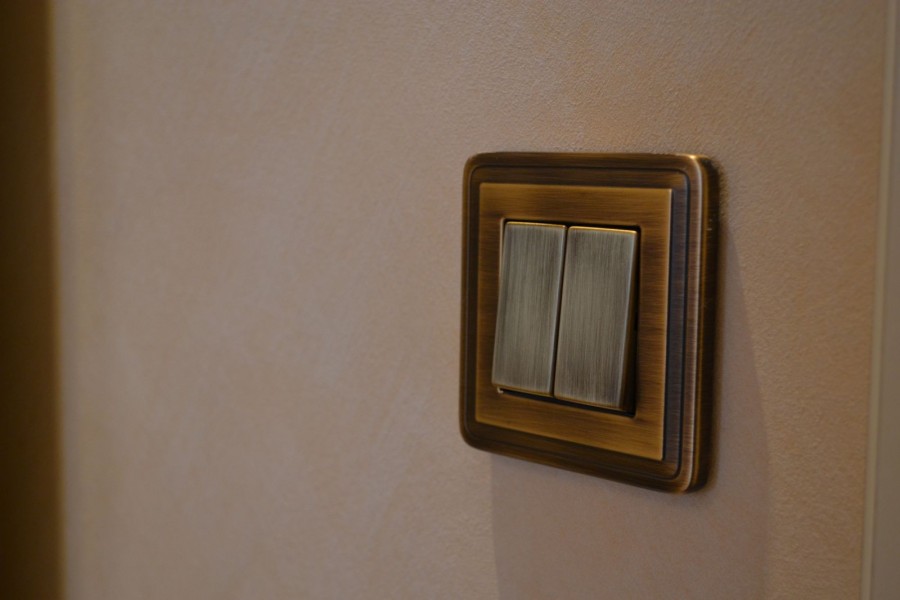

Приспособления бывают с одной и 2-мя клавишами. 1-ый работает бинарно «включить-выключить» и предназначен для управления единственным светильником. 2-ой позволяет управлять парой самостоятельных осветительных цепей. Бывают выключатели, заточенные под три цепи.

По внутреннему устройству выделяются несколько разновидностей:

диммеры – делают функции включения и отключения и держут под контролем степень яркости освещения средством кнопки либо ручки;
устройства с парой либо тройкой кнопок и ступенчатой регуляцией горения ламп;

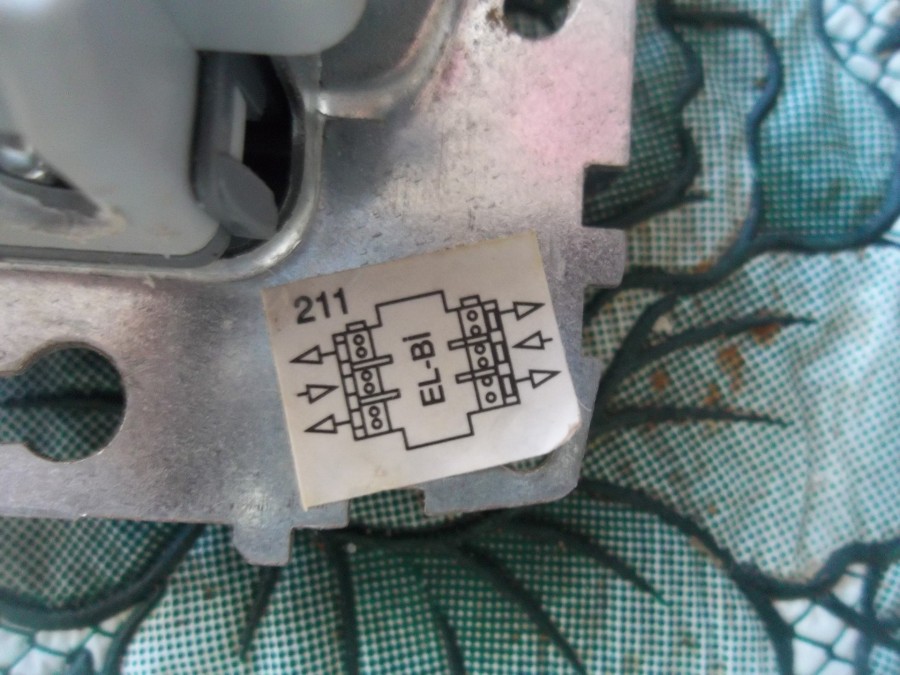

проходные приборы с единственной кнопкой, перекидывающие фазу между 2-мя кабелями – когда на какой-то из них идет напряжение, от другого оно отрубается;
перекрестные однокнопочные, в каких изменение положения кнопки позволяет подсоединить полосы перекрестным методом заместо прямого;
сенсорные – не снабжены рычажными механизмами, электричество подается и выключается при касании корпуса пальцами.

Есть устройства с датчиком, реагирующие на проходящего мимо жильца.

Виды ламп для применения дома

Классическими являются круглые лампочки накаливания с вмонтированной вовнутрь спиралью из вольфрама. Галогенные устройства отличаются от них тем, что в пробирку заместо сотворения вакуума закачивается соответственный газ. Это позволяет уменьшить габариты лампы и продлевает срок ее эксплуатации. Но устанавливать ее нужно очень аккуратненько, ни при каких обстоятельствах не касаясь стекла руками.

Еще одна категория ламп – энергосберегающие. Они бывают люминесцентными и использующими в качестве осветительных частей сгруппированные светодиоды. 2-ой тип может крепиться в стандартные закручивающиеся патрончики.

Методы запитывания лампочки через выключатель

Существует несколько вариантов схемы соединения лампы с переключателем: обычная одноклавишная, с 2-мя клавишами, 2-мя выключателями и другие. Мастеру необходимо подобрать более подходящую для целей жильца и устройства домашней электросети.

Простейшее подключение осветительного прибора

Простая электросхема – подсоединение осветительного прибора к устройству с одной кнопкой, выполняющему только операции включения и вырубания света. Она подойдет для осветительного устройства с одной лампой. Для выполнения таковой конфигурации пригодится пара проводов. Если прежняя проводка имеет только два торчащих наружу питающих кабеля, а обустраивать домашнюю сеть поновой проблемно, допустимо подсоединять и устройство с несколькими лампами. Но тогда при включении света будут зажигаться все лампочки сходу.

Можно для таковой структуры применять диммер с контролем яркости освещения, но его не получится применять в композиции с вблизи типов лампочек (энергосберегающие, дневного света, устройства на светодиодах). Переключатель должен подходить для эксплуатации с осветительным устройством по аспекту мощности.

Допустимо установить сенсорное устройство с бинарным функционированием, ограниченным включением и блокировкой освещения. Таковой выключатель тоже запитывается через пару проводов. Монтировать его необходимо в подрозетник.

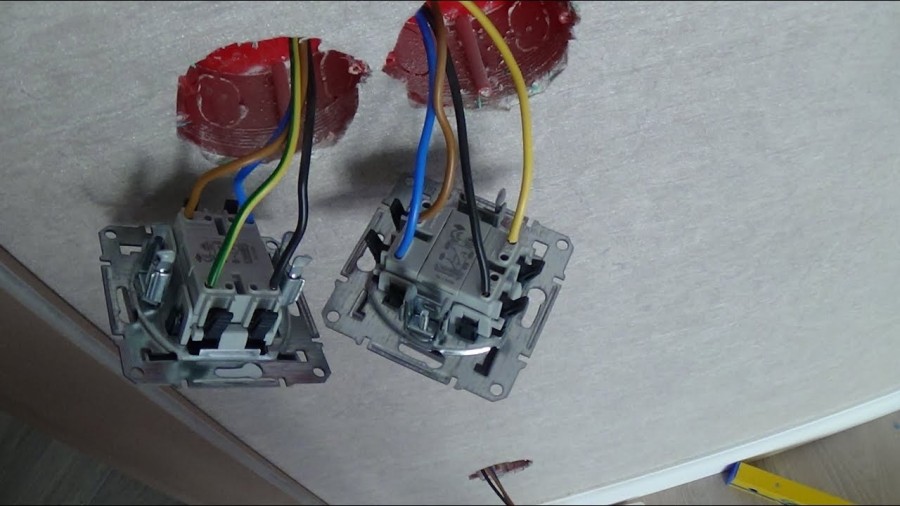

Осветительный прибор один, выключателя два

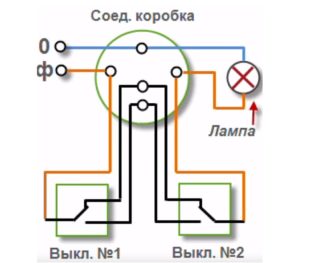

Обладателям протяженных коридоров нередко нужна подключить два выключателя на одну лампочку, дабы управлять осветительным устройством с 2-ух концов прохода. Еще данная конфигурация используется при движении по лестничному просвету либо в просторных комнатах для управления светильником, не вставая с постели. Минус этого варианта — неопределенность положения кнопок включения-выключения.

Если установить 3-ий однокнопочный выключатель на пространстве между этажами, реализуется независящее освещение лестничных пролетов. Тогда по нажатию кнопки предшествующий устройство будет выключаться, а следующий – врубаться.

Ошибки и неисправности

Время от времени после окончания монтажа находится, что лампа не зажигается при включении света. В данном случае берут мультиметр (или индикаторную отвертку) и инспектируют, поступает ли сетевое напряжение к переключателю, прикладывая щупы или последовательно касаясь отверткой концов, связанных с устройством. Если питания нет, установка проводов в распредкоробке выполнен неправильно. Возможно, они недостаточно отлично скручены. Если реакция появляется лишь на одном из контактов выключателя – последний неисправен, на его место необходимо установить новый.

При подозрении на трудности в распредкоробке обесточивают линию и создают повторную скрутку проводков, соединяющих фазы переключателя и главной сети, с соблюдением требований безопасности. По окончании работ опять подают ток и инспектируют функционирование.

Подключение лампы к выключателю – легкая процедура исходя из убеждений монтажных работ, к тому же имеющая несколько вариантов конфигурации. Юзер может избрать вариант, подходящий своим задачкам.
