Как верно подключить выключатель с одной кнопками

Одной из нередко выполняемых работ, является установка либо замена выключателей света. Для того дабы выяснить, как подключить выключатель с одной кнопкой, следует ознакомиться с инструкциями. Довольно владеть наименьшими способностями работы с инструментами и познаний работы с электрикой, для того дабы произвести установка выключателя.

Использование

Выключатели были выдуманы в тот момент, когда появилось освещение в помещениях. Невзирая на их большущее обилие и виды, функцию они делают одинаковую – включают и выключают осветительный устройство.

Выключатель может управлять хоть каким количеством лампочек и видом освещения. Главным моментом будет верно разобраться в схеме его монтажа, механизме работы и дополнительных технических аспектов.

Он предназначен для работы в осветительных сетях напряжением до 1000В. Управление происходит вручную, он не защищен от токов недлинного замыкания и перегрузов.

Их существует большущее огромное количество, например по принципу включения их можно поделить на:

механические – простые клавишные устройства (заместо кнопок могут быть предусмотрены – рычаги, переключатели, кнопки, шнурки либо поворотные ручки);
электронные сенсорные. Такие приводятся в действие прикосновением руки;
с дистанционным управлением. Они укомплектованы датчиком движения либо пультом.

По своим конструкциям они могут быть как одноклавишными, так и многоклавишными. А по видам монтажа, они разделяются на такие категории:

с внешней установкой (проводка проложена открытым методом);
внутренней (сокрытый тип проводки).

Существует проходной переключатель. Это очень удачный вид монтажа переключателя, так как он позволяет управлять осветительным устройством из нескольких мест. К примеру, включить свет при входе в комнату, а выключить его около кровати.

Конструкция одноклавишных выключателей

Дабы заняться подключением устройства, будет нужно ознакомиться с его внутренней устройством:

рабочие элементы. Самым главным из них является привод, на который крепится кнопка. Он установлен на железной рамке. Для закрепления конструкции в подразетнике предусмотрены раздвижные лапки. Электрические провода необходимо подсоединить к контактам, которые размещены в рабочей части;
пластмассовые защитные составляющие. Для включения/выключения электроэнергии прикреплена к рабочему механизму особая кнопка. Также предусмотрена пластмассовая защитная рамка. Она препятствует касанию человека к железным элементам выключателя, находящимся под напряжением. Крепление делается средством пластмассовых защелок или винтами;
рабочая часть устройства содержит контактную группу. Она распределяется на подвижный и недвижный элемент. Фаза присоединяется к подвижному контакту. На него и надевается кнопка. Жила идущая к осветительному устройству присоединяется к недвижному контакту.

Кнопка переключателя может находиться в таких положениях:

включено – в этом положении фаза из электросети подается на осветительный устройство, в итоге чего лампочка зажигается;
выключено – электрическая цепь разомкнута.

Что нам пригодиться?

Перед проведением монтажных работ следует убедиться в том, что разводка электрических проводов в помещении произведена, и место для выключателя света подготовлено.

Принципиально! До работ не помешает уточнить маркировку проводов, дабы верно соединить жилы между собой.

Для проведения работы будет нужно приготовить:

пассатижи;
набор отверток (фигурную, прямую, индикаторную);
полипропиленовый либо пластмассовый подрозетник (монтажная коробка);
изоляционная лента;
ножик для зачистки изоляции;
паяльничек с припоем и флюсом;
выключатель с одной кнопкой;
распределительная коробка (в ней производятся подсоединения всех проводов);
шпатлевка;
перфоратор.

Для коммутации всей электрической схемы понадобится двужильный провод, выбирать следует таковой, в каком провода имеют цветную изоляцию. Это существенно облегчит процесс коммутации.

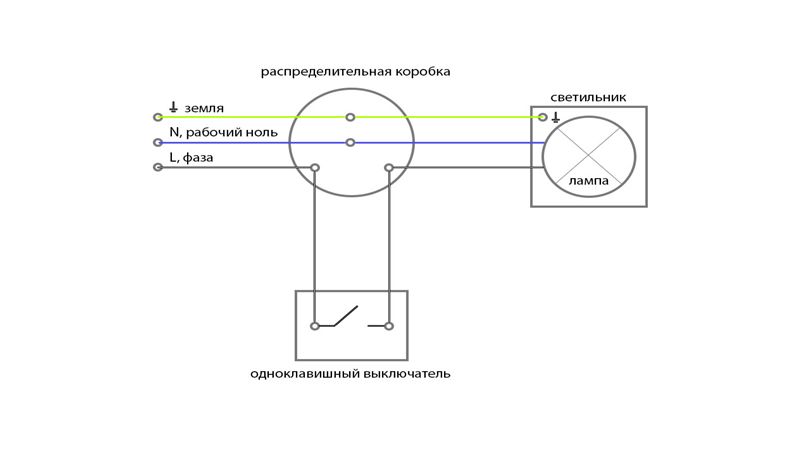

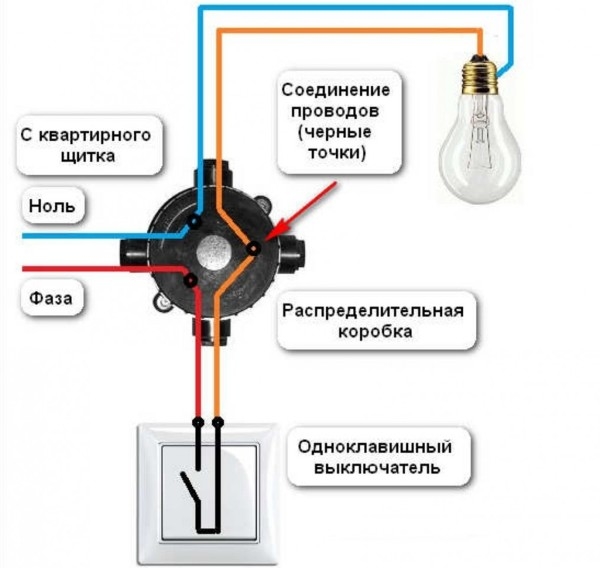

Схема подключения

Электрическая схема представляет собой параллельное подсоединение к источнику питания осветительного устройства.

Схема является самой известной и распространенной для подключения частей освещения:

вывести фазу из монтажной коробки и подвести к месту монтажа выключателя;
ноль (провод синего цвета) проводят к месту расположения осветительного прибора;
в патроне осветительного устройства есть два провода. К одному из них следует подключить фазу, а к другому – ноль;
две жилы, которые подключены к переключателю соединяют с подвижным и недвижным контактом.

Аннотация по установке выключателя с одной кнопкой

Для крепления переключателя при сокрытой проводке, пригодиться найти место монтажа и при помощи перфоратора сделать углубление для пластмассового подразетника. После чего следует воткнуть стакан и закрепить его в углублении при помощи шпатлевки. Кабель выводят наружу через специальную дырку в стакане.

На следующем шаге берут переключатель и снимают с него облицовочную панель. После подключения проводов устанавливается сам аппарат. Затягиваются болтики на контактах проводов, устройство заводится в стакан, потом отверткой закручивают боковые винты.

На оканчивающем шаге происходит установка всех декоративных частей, также самой кнопки.

При проведении работ не помешает придерживаться следующих правил:

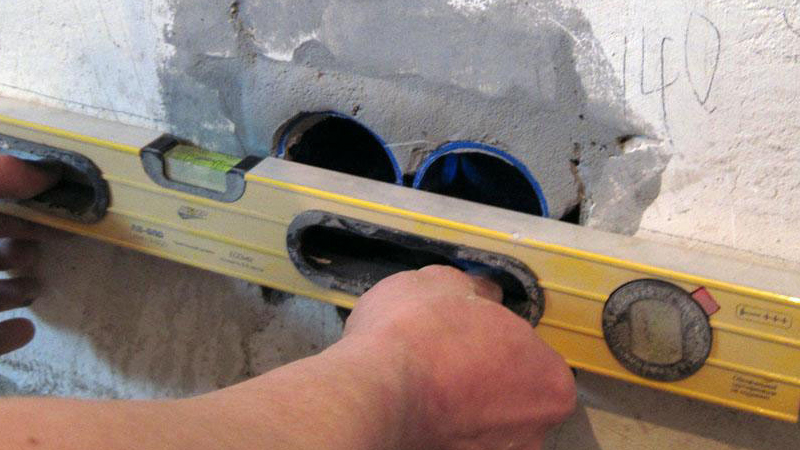

подрозетник устанавливается заподлицо с финальной отделкой стенки;
даже если контакта между проводами снутри стакана нет, оставлять их обнаженными запрещено;
при проведении проводов и подключении устройства не следует использовать силу;
проверить работоспособность конструкции лучше «на весу», дабы не пришлось опять растрачивать время на разборку.

Принципиально! До монтажных работ следует отключить подачу электроэнергии.

Правила безопасности

В работе связанной с электрикой, всегда необходимо придерживаться правил безопасности, так как от этого будет зависеть жизнь человека.

по правилам, выключатель всегда разрывает фазу. В неприятном случае при подмене лампочки, даже отключив переключатель, человек может быть поражен током;
потенциал фазы следует подводить на центральный удаленный контакт патрона. Это обезопасит работу в случае, если запамятовали отключить напряжение;
необходимо смотреть за качеством соединения проводов. В случае неплотного скручивания, провода с течением времени окисляться под действием воздуха и покроются оксидной пленкой. Такая пленка наращивает сопротивление контакта, в силу чего усугубляется прохождение тока. При всем этом усиливается нагрев и разрушается изоляция и увеличивается возможность возгорания;
перед установкой аппаратов, щитков и другого оборудования, следует проверить крепкость закрепления конструкций, на которых будет выполняться установка.

При выборе переключателя, не следует останавливать свой выбор на самых дешевеньких китайских устройствах. Они стремительно выходят из строя и требуют неизменной замены. Лучше пользоваться устройствами legrand, которые отличаются долговечностью и надежностью. В случае, если появляются сомнения в том, что получится верно подключить выключатель без помощи других, лучше пользоваться услугами проф электрика.

Подключение одноклавишного выключателя

Выключатель — это безымянный устройство, при помощи которого проводится включение и выключение в работу какого-то другого электроприбора. Если люстра у нас — это Люстра, холодильник — это Холодильник, свет в ванной — это Свет в Ванной, и т.д.,… то выключатель всюду именуется просто и робко: «выключатель».

Многие электроприборы обустроены выключателями, установленными на них самих, потому особенной заботы не требуют: купил вентилятор, и он уже на нем — ставится выключатель либо на корпус, либо на провод. Такие электроприборы нередко и оставляют в сети со шнуром, повсевременно воткнутым в розетку (хотя пожарники, обычно, против). Если же устройство применяется от варианта к случаю, то на нем может не быть выключателя вообщем, к примеру, утюг самый простой. Вставил — и заработало, начало разогреваться.

Потому вся розеточная наша электротехника устанавливать выключатели отдельные на стену обычно не просит. Другими словами она либо имеет выключатель на для себя, либо нет его вообщем, либо выключатель есть, но он автоматический, и нашего роли не просит (холодильник). Но принципиально знать, что выключатели, установленные на устройствах, и выключатели, которые на стене, принципно ничем не отличаются. Ну, кроме того, что выключатели, подвешенные на шнур питания, изготовлены так, дабы можно было их взять в руку. Но и они тоже, вкупе с остальной их бессчетной братией, — сущность одно.

Разновидности выключателей

В электротехнике все размыкающие/замыкающие приборы именуют кратко и ясно: ключ.

И типы, и размеры у них самые различные — от неприметных либо микроскопичных бесшумных электронных до больших железяк, залитых маслом. Но принцип такой: они могут цепь замкнуть, а могут разомкнуть. Это одна особенность. А 2-ая — запоминать свое последнее состояние.

Есть кнопка, которая сработает, включит лампочку либо звонок на двери, к примеру, а позже пружинкой сбрасывается. Но выключатель на кнопках все равно делается так, дабы происходила фиксация. К примеру, на массивных станках рубильник имеет две кнопки: запуск и стоп. Это и есть выключатель, только релейный. По кнопке запуск вы его включаете, тогда срабатывает электромагнит и фиксирует кнопку запуск в нажатом положении, не давая ей освободиться. По кнопке стоп вы его расключаете — размыкается цепь электромагнита, и кнопка запуск освобождается. Только это в силовой технике, в быту обычно не встречается. А в быту схожий механизм реализуется при помощи механических защелок.

У нас дома бытовые выключатели работают механически. В них установлены пружины, которые прижимом толкателя обеспечивают неплохой контакт в случае включения, и отжимом — отсутствие контакта в случае расключения.

Устройство выключателя

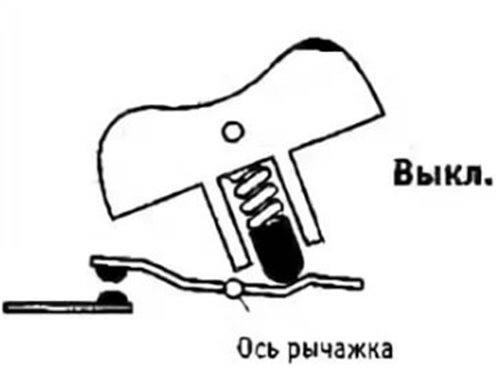

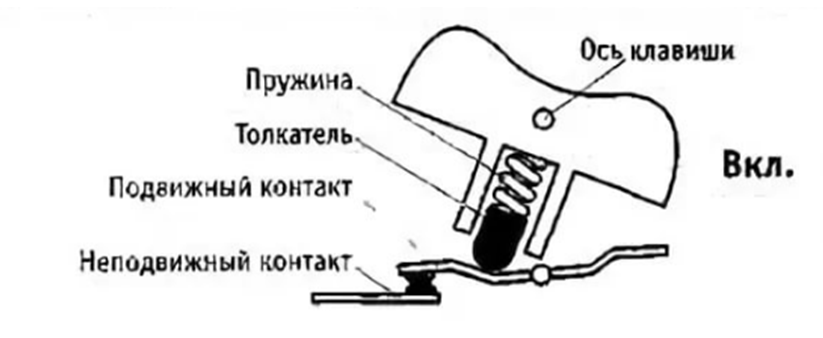

Механизм работы выключателя

Бытовые выключатели различаются по выполнению (либо по проводке, в какой употребляются):

внешняя проводка (внешнее выполнение) — проводка ведется поверх уже отделанных стенок и других частей интерьера, выключатель весь находится снаружи стенки;

внутренняя проводка: готовится и осуществляется до отделки, утапливается в стенку. Видимыми остаются только выключатели и розетки, вделанные в стенки и вписанные в интерьер.

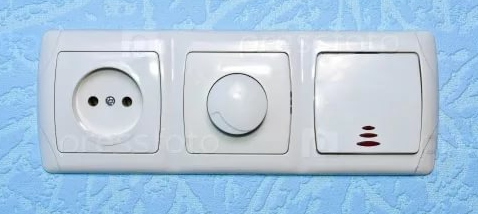

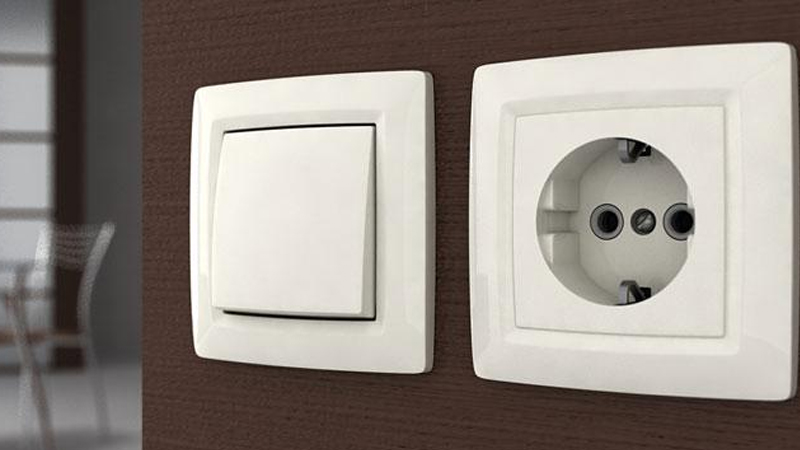

Розетка и два типа выключателя

Обычно бытовые выключатели применяются для освещения. Это нормально-разомкнутые коммутирующие устройства, а в смысле монтажа унифицированные под домашнюю проводку. Функционально можно высчитать еще несколько подвидов: клавишные, кнопочные, рычажные, роторные, шнуровые, сенсорные. И еще встречаются выключатели с неспешным гашением (диммеры) и управляемые не обычными нам клавишами либо кнопками, а по другому: дерганьем за шнур, в случае шнурового, дистанционно, к примеру, 3-мя хлопками в ладоши. Но последние нам не особо необходимы, так как устанавливаться могут где угодно, а не непременно на стенке, в большинстве случаев на самой люстре либо диодной ленте. И их можно рассматривать не как обыденный квартирный выключатель, а уже как средство автоматики.

Схемы подключения

Выключатель должен размыкать фазу, идущую к осветительному устройству от коробки рассредотачивания. Ноль поступает на осветительный устройство впрямую, минуя выключатель.

Вероятны два варианта.

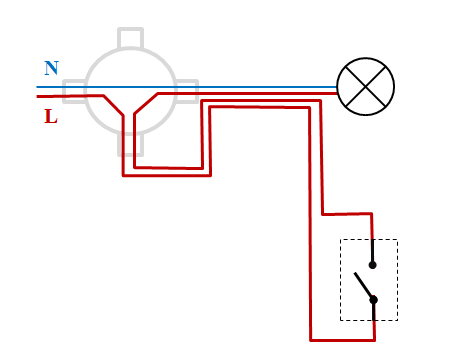

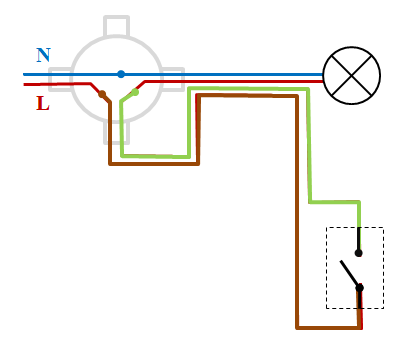

1-ый вариант подключения выключателя

Слева

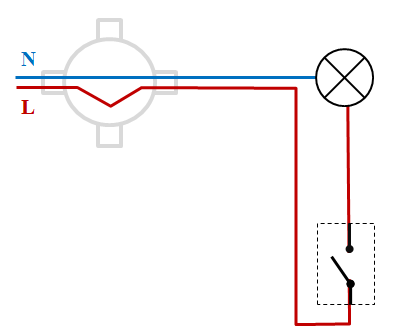

выключатель одноклавишный расключает к лампе впрямую

Справа

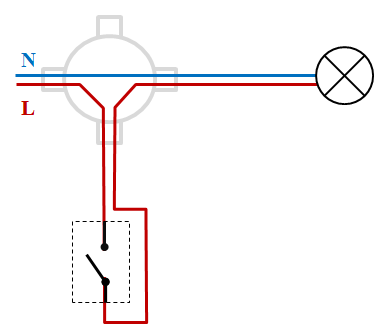

подключение переключателя через распределительную коробку

N – нулевой провод
L – фазный провод

Как лицезреем, одноклавишный выключатель схема подключения бывает разной. Верно — это когда после выключателя фазный провод ворачивается назад в коробку рассредотачивания, и уж от нее идет к лампе либо люстре в одной скрутке. При нормально разомкнутом контакте выключателей в таких случаях в обоих проводах будет ноль напряжения, и фаза пойдет только когда подключаются выключатели.

Так делается, когда ведут стандартно проводку, но схема может показаться замудренной, когда делаешь ее своими руками. Так как строители поначалу прокладывают всю электрику, а позже все заштукатуривают и наклеивают обои. Владелец же может делать ремонт в одной определенной комнате, либо делает его отчасти, не удаляя все материалы отделки. Потому ему бывает проблематично выполнить точно так, как предписывает вот такая схема подключения одноклавишного выключателя. В особенности если устанавливается кое-где новый осветительный устройство, и выключатель к нему ставится конкретно под лампой. Тем паче что в проводах в данном случае совсем не сложно запутаться.

Как подключить выключатель с одной кнопкой

Дабы не запутаться и не подключить в распредкоробке в конечном счете фазу к нулю, можно пользоваться 2-мя кабелями, различными по цветам изоляции проводов. Либо взять один кабель из нескольких разноцветных проводов, и на лампу подать синий и красный, а на выключатель — карий и зеленоватый, к примеру, врезать в разрыв красного в коробке. Тогда схема одноклавишного выключателя реально будет смотреться приблизительно так.

Как подключить одноклавишный выключатель

В данном случае остается только соединить в коробке приходящие фазу и ноль: ноль — к синему нулю лампы, фазу — к карему проводу, идущему на выключатель, а вернувшийся от него зеленоватый провод соединить с фазовым проводом, идущим на лампу.

За ранее оба кабеля скручиваются: тот, который идет на лампу (синий и красный) и тот, который идет на выключатель (карий и зеленоватый). Цвета можно избрать и другие, самое главное, рекомендую нулевой провод всегда и всюду обозначать только синим цветом. Так же, как в схеме, где имеется заземление, заземляющим всегда оставлять штатный желто-зеленый полосатый.

Читайте по теме: Не работает электроподжиг на газовой

Сейчас все понятно, осталось только выполнить руками.

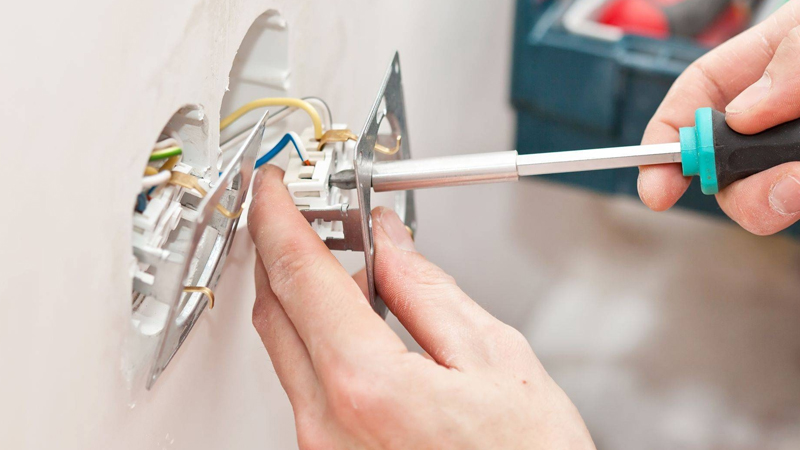

Установка выключателя

Начинаем монтировать от распределительной коробки. Поначалу находим ту коробку, которая управляет освещением в районе комнаты, куда мы проводим свет. Только поначалу

Установка проводки нужно проводить при условии соблюдения всех правил электробезопасности. Так как работа проводится в сети, несущей опасное для жизни напряжение 220/380 вольт переменного тока, самые ответственные деяния необходимо проводить при выключении автоматов питания на щитке.

Для работы применять средства, обеспечивающие безопасность.

При работе с фазовым напряжением нужно убеждаться в наличии либо отсутствии фазы на проводниках при помощи индикатора напряжения. Поиск проводящих кабелей, укрытых в стенках, проводить при помощи бесконтактных индикаторов проводки.

Во время штрабления, сверления, крепления проводов, стаканов, с особенной осторожностью проводить такие работы, так как в стенке возможно окажутся проводники под напряжением.

Аннотация, как просто поменять выключатель своими руками

Когда приходит момент замены выключателя, многие впадают в ступор и не знают что делать. Ужас получить удар током либо что-то выполнить некорректно в таковой ситуации понятен. Но эти ужасы появляются просто от того, что данная ситуация вам новенькая и с этим Вы еще не сталкивались. Можно, естественно, вызвать электрика, но, во первых это не так трудно выполнить своими руками, а во вторых электрика, почти всегда придется ожидать подольше, чем убрать проблему своими руками.

Что необходимо знать про подмену?

Невзирая на то, что этот процесс довольно легкий, при подмене выключателя света своими руками нужно соблюдать определенные меры предосторожности. Самое главное, что следует знать при подмене выключателя это месторасположения электрического щитка. Так как самое главное обесточить провода, приходящие на выключатель.

Проведем систематизацию выключателей по нескольким признакам:

по методу крепления;
по количеству кнопок;
по конструкции;
по конструкции клемм для крепления концов проводки;
по принципу включения.

По методу крепления выключатели разделяются на два вида: внутренние и внешние.

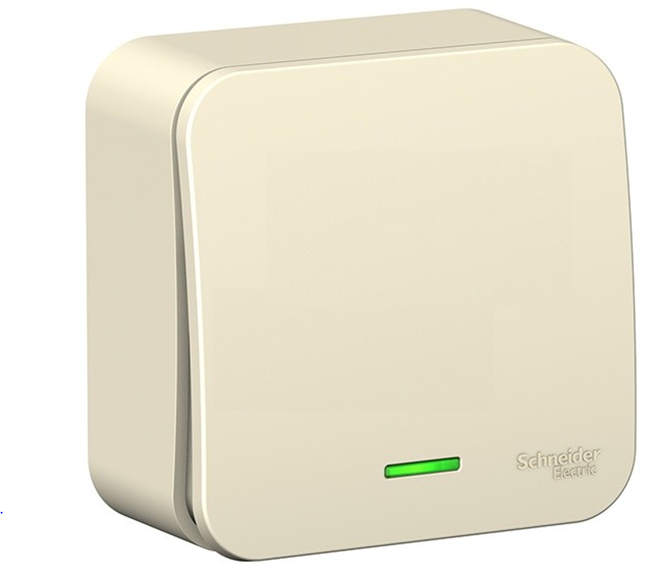

- Внешние выключатели используются при открытой проводке, когда проводка проходит конкретно по стенкам, выключатель соответственно крепится тоже к стенке. Такое очень изредка встречается в обыденных квартирах, больше типично для древесных домов.
- Внутренние выключатели же используются, когда проводка спрятана под штукатуркой. В данном случае высверливают технологическое отверстие под выключатель, закрепляют в это отверстие подрозетник, к которому уже и крепится выключатель.

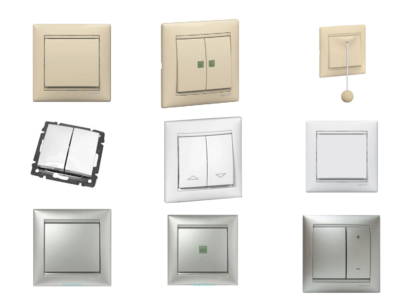

По количеству кнопок выключатели бывают одноклавишные, двухклавишные и трехклавишные.
- Одноклавишные – это такие выключатели света, которые содержат только одну электрическую цепь и кнопку. Они являются самыми ординарными в монтаже, но такие выключатели включают и выключают сходу все лампочки, которые есть в люстре.
- Выключатели с 2-мя кнопками состоят их 2-ух электрических цепей. Их можно использовать, к примеру, если у вас трехрожковая люстра. В таком выключателе можно поделить, дабы одна кнопка отвечала за одну лампочку, а 2-ая за две другие лампочки, таким макаром в таковой люстре можно включить хоть какое количество лампочек, начиная от одной и заканчивая всеми 3-мя.
- В трехрожковом выключателе соответственно три электрических цепи.
По методу крепления проводов выключатели бывают с винтообразным креплением и безвинтовым.
- Выключатели с винтообразным креплением – это часто встречающийся вид выключателей. Зачищенный конец провода в таких выключателях фиксируется с помощью винта. Преимуществом данного вида крепления является простота монтажа. А к недочетам можно отнести необходимость временами подтягивать винт, так как под воздействием вибраций он некординально откручивается.
- Выключатели с безвинтовым либо быстрозажимным методом крепления встречаются пореже. К плюсам данного вида крепления можно отнести отсутствие необходимости что-то подтягивать. К недочетам можно отнести то, что не при любом виде проводки можно применять таковой тип крепления, он подходит для медной многожильной проводке и неприменим для старенькой дюралевой проводки.
По типу включения выключатели бывают клавишные, кнопочные, диммеры, поворотные, веревочные, сенсорные, акустические, с пультом дистанционного управления.
- В кнопочных выключателях процесс замыкания также как и в клавишных происходит механически, исключительно в кнопочном выключателе процесс включения и процесс выключения осуществляется нажатием на одну и ту же кнопку. Очень нередко такие выключатели встречаются на настольных лампах.
- Диммерные выключатели – это такие выключатели, которыми можно не только лишь включать и выключать свет, но к тому же регулировать его интенсивность. Они обустроены реостатом. Кроме достаточно нередко встречающихся выключателей, на тех же самых настольных лампах, с колесиком, еще есть диммерные выключатели с кнопочной регулировкой и даже сенсорной регулировкой.
- Поворотные выключатели более нередко встречаются в помещениях с открытой проводкой либо в помещениях с дизайнерским интерьером под старину либо лофт. Они не являются такими функциональными как диммерные. Включение и выключение в них осуществляется поворотным механизмом.
- Веревочные выключатели также многим знакомы, довольно нередко они используются в прикроватных бра. Данный тип выключателя ничем координально не отличается от других видов выключателей. Это чисто декоративный тип выключателя, более ничего в нем особого нет. являются самыми современными из всего перечня и владеют большущим функционалом по сопоставлению с остальными. Сенсорные выключатели могут владеть такими функциями, как: таймер, подсветка, детекторы движения, температуры воздуха в помещении и другие. Невзирая на то, что этот тип выключателя является самым дорогим, он же и самый нужный. Дополнительно вы сможете ознакомиться с вышеупомянутимы типами устройств — инфракрасный, светодиодный и с подсветкой. же выключатель оснащен звуковым датчиком, который срабатывает при воздействии определенного звукового сигнала, в большинстве случаев это хлопки (о таком выключателе мы писали тут). В отличае от сенсорных выключателей встречаются более дешевенькие модели, которые изредка отличаются неплохим качеством.

На страничках нашего портала вы отыщите много полезной инфы, которая поможет для вас найти поломку и выполнить ремонт этого устройства своими руками, также установить проходной либо перекрестный выключатель.

С чего начать работу?

Невзирая на то, что процесс замены выключателя не очень сложен в собственном выполнении, ошибки, неверное подключение проводов в данном процессе могут привести к очень противным последствиям, таким как куцее замыкание, перегорание проводки, выход из строя осветительных устройств и самое ужасное, может стукнуть током.

Потому нужно перед подменой выключателя очень пристально изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими устройствами. Также для замены выключателя нужно запастись необходимыми инструментами и, фактически говоря, самим выключателем.

Дабы избрать новый выключатель нужно, прежде всего, найти какой выключатель нужен по виду крепления. Тут довольно знать наружняя у Вас проводка либо внутренняя.
Позже следует обусловиться с тем, что вы желаете получить от выключателя, избрать нужный функционал.
Нужно избрать принцип замыкания цепи в выключателе, будет это дорогой и престижный сенсорный выключатель либо обыденный клавишный, с возможностью регулировать интенсивность освещенности либо без таковой функции, с функцией подсветки самого осветительного прибора либо без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки меркло сияют в темноте.
Также нужно обусловиться со методом крепления проводов, винтообразной либо быстрозажимной. Если у Вас дюралевая проводка, то без вариантов, только винтообразные, а вот если у Вас медная проводка, то сможете испытать современные быстрозажимные клеммы.
Также в определенных случаях нужно направить внимание на критическую нагрузку выключателя и материал из которого сделано его основание. По критической нагрузке обычно бывают выключатели 10 А и 16А. Выключатель на 10 А выдерживает очень 2,5 кВт, другими словами 25 лампочек по 100 Вт. Для производства основания выключателя обычно применяют пластмассу либо керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для маленький комнаты со стандартным освещением, то эти характеристики не настолько важны, но если у вас комната более 100 кв. метров с массивным освещением, стоит высчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется знаками IP и цифрами, надлежащими степени влагозащиты. Так, для обыкновенной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя пригодятся такие инструменты:

Индикатор напряжения. Нужен для неопасного проведения работ. До проведения работ нужно индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током либо случайного замыкания.
Набор отверток. Отвертки нужны для демонтажа старенького выключателя и последующего монтажа нового выключателя.
Пассатижи. Они понадобятся на случай, если провод сломается в момент демонтажа старенького выключателя и его нужно будет зачистить.
Изолента. Может понадобиться, если изоляция провода перетерта. Не непременно наличие изоленты при подмене выключателя, но лучше держать ее под рукою на всякий случай.
Фонарь. Пригодится в этом случае, если на выключатель падает недостающее количество солнечного света.

Пошаговая аннотация

Разглядим, как поменять выключатель.

Демонтаж старенького

Прежде всего нужно обесточить провода, приходящие на выключатель.

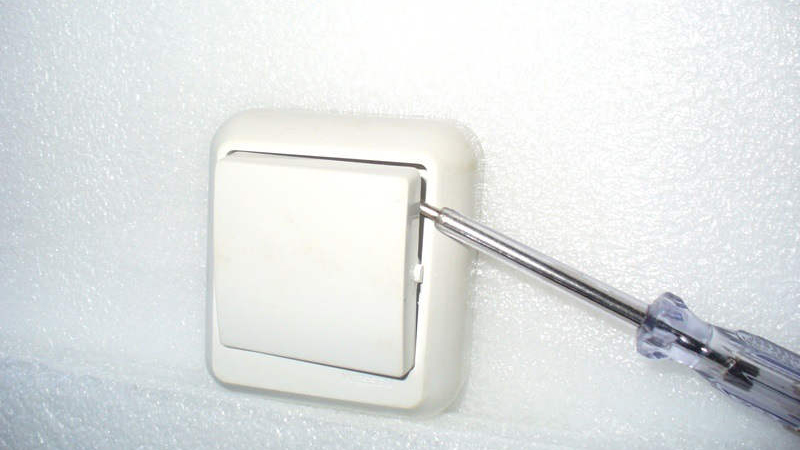

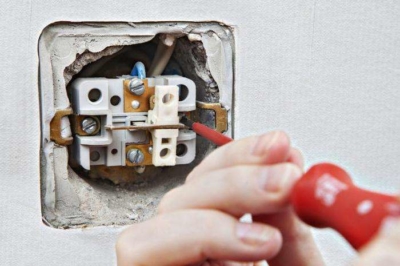

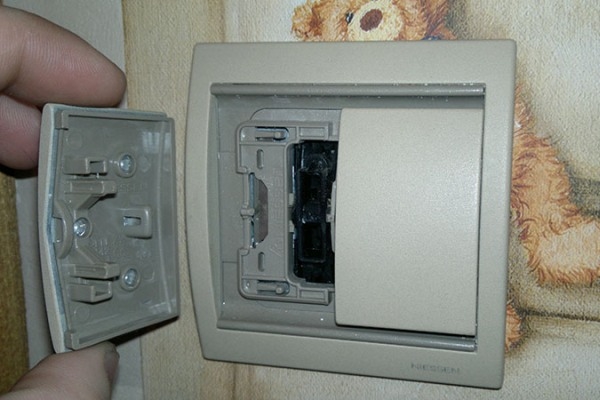

Для демонтажа выключателя нужно аккуратненько поддеть крышку выключателя плоской отверткой (если не выходит подцепить крышку снизу либо сверху, то попытайтесь подцепить ее с боковой стороны, на некоторых моделях выключателей там размещаются особые защелки).

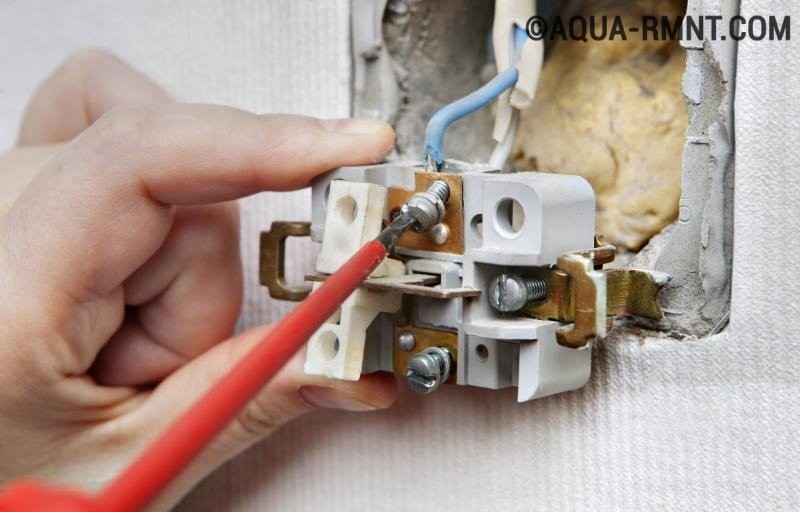

После демонтажа крышки нам раскрывается внутреннее место выключателя.

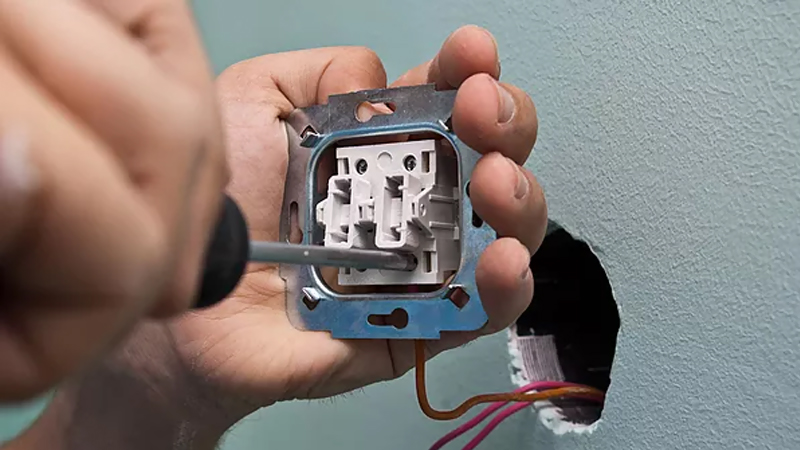

Сейчас нужно открутить крепежные винты.
После чего можно будет вынуть выключатель из подрозетника.
Сейчас, когда все внутреннее место пред нами, следует индикатором проверить провода на наличие напряжения.

Лучше сфотографировать, по способности, как были расключены провода, нередко это очень помогает при последующем монтаже.

Предлагаем поглядеть видео о том, как демонтировать старенькый выключатель:

Подготовка к монтажу нового

Перед последующим монтажем выключателя нужно оглядеть провода на наличие перетертостей изоляции.
Если таковые имеются, то лучше срезать этот участок провода, если длина провода позволяет, в неприятном случае замотать изолентой.
Также, если у вас медные многожильные провода и пучок существенно похудел, нужно обрезать его и зачистить часть провода для наилучшего контакта.

Схемы и подключение

Дальше разглядим тщательно схемы подключения различных видов выключателей.

С одной кнопкой

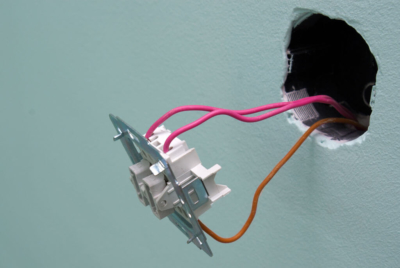

Если вы запомнили, как был подключен старенькый выключатель, то установка нового клавишного выключателя не составит труда. Если же нет, не переживайте. Поглядите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, как правило это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий либо черный подключайте в клемму L2.

Сейчас остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом кнопки ввысь, если включение осуществляется нажимом кнопки вниз, означает вы спутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем поглядеть видео о том, как верно подключить одноклавишный выключатель:

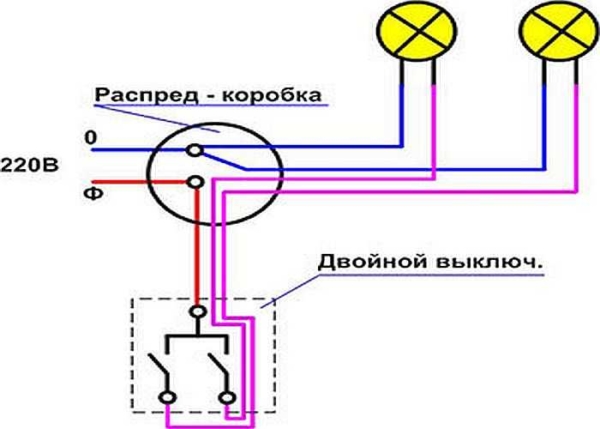

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, кроме того что на нем 3 клеммы. Тут фазу нужно подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Тут трудно спутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем поглядеть видео о том, как верно подключить двухклавишный выключатель:

Более подробную аннотацию по установке выключателя своими руками вы отыщите в отдельной статье.

На основании вышеизложенного, можно без помощи других поменять выключатель. Главное, придерживаться определенных правил техники безопасности.
