Варочная поверхность — малогабаритный аналог стационарной плиты. Панель не попортит ни одно интерьерное решение, так как не выделяется, врезается в столешницу гарнитура подобно мойке. Особенность индуктивной стеклокерамической поверхности в том, что сама она не греется, а передаёт тепло конкретно посуде.
Предварительный шаг установки панели
Идею установки варочной поверхности конструктивно рассматривать на шаге проектирования разводки электроснабжения. Это позволяет подобрать подобающую по мощности модель, провода, проштробить отдельный канал под кабель, установить подходящую розетку. Покупке предшествует анализ проводки в доме либо квартире. Кухонная электропанель на месте старенькой плиты создаст вереницу проблем. Проводка в доме либо квартире выдерживает свою очень допустимую величину мощности сразу включённых устройств. У малометражек типа «хрущёвка» — это 5,5 кВт. Выбор электроприборов может быть ограничен линейкой малой мощности.
Программка индуктивного оборудования в состоянии без помощи других урезать нагрев части конфорок. Изготовление еды станет затяжным, панель лишится головного козыря — скорости нагрева. Если нет убежденности в стабильности сети электроснабжения, опасайтесь плит с сенсорным управлением. В критериях пониженного либо прыгающего напряжения они поведут себя капризно.

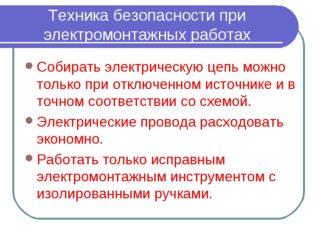

При отсутствии базисных умений в электромонтаже доверьте подключение экспертам. Несоблюдение чётких инструкций и правил безопасности повлечёт разрушительные последствия.
Материалы для монтажа электрических панелей
Согласно СП 31-110-2003 под питание электрических плит организовывается персональная силовая линия проводки. Нельзя запитывать ветвь от кухонной распределительной коробки либо другой розетки. Запрещено воспользоваться удлинителями и сетевыми разветвителями.
Мощность до 3,5 кВт позволяет применять обычную евророзетку на 16 А. Среднее потребление для современных многофункциональных моделей варочных поверхностей 7–8 кВт. В таком случае без силового разъёма на 40 А не обойтись. Правила подключения электроприборов определяют размещение розетки: не выше 90 см от пола, ниже духового шкафа либо в стороне от него. Снизу остается отступ на случай затопления.
Штепсельное соединение для тока 40 А габаритной — 5–7 см. Зазор между стенкой и кухонным гарнитуром выйдет неловким. Кандидатура — снять заднюю стену тумбы либо выпилить в ней отверстие. Варочная поверхность подключается к силовой вилке проводом ПВС либо его аналогом, который заходит в комплектацию устройства.
Контакты питающей проводки и проводов панели соединяются впрямую с помощью ГМЛ гильз либо монтажной коробки. Такое соединение осложняет мокроватую уборку поверхности. Дабы обесточить плиту, необходимо всякий раз выключать автомат защиты в распределительном щитке.
Выбор кабеля рассчитывается по формуле, исходя из потребляемой устройством мощности. При недостаточной толщине проводника будет срабатывать автоматический отключатель, по другому сама проводка сгорит либо спровоцирует повреждение техники. Материал проводника — медь. Подходящие виды кабеля имеют маркировку ВВГнг–Ls либо NYM. Сечение жил можно рассчитать без помощи других с воззванием к таблице ПУЭ. 3*6 мм2 — универсальный вариант, если ещё не принято решение в пользу определенной модели.
Зачищенные от изоляции концы проводника оформляются в цельные штифты прессованием наконечниками НШВ. Ответвление цепи защищено устройством УЗО либо дифавтоматом.

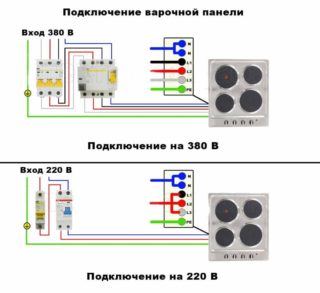

Схема электропитания индуктивной поверхности

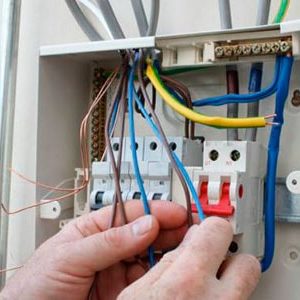

Подключение полосы в распределительном щитке
Однофазовая сеть подразумевает внедрение двухполюсного защитного устройства, трёхфазная — автомата с 4-мя полюсами. Показатель тока утечки обычно составляет 30–40 А, но для энергопотребителей мощностью выше 7,2 кВт — 25 А безопаснее.
Выходы кабеля в обмотке кофейного, чёрного и белоснежного цвета — фазы, которые подходят к автомату снизу на болты с маркировками 1, 2, 3. Ноль в голубой изоляции закреплён на N. Жёлто-зелёный защитный проводник отводят к шине заземления.
Узел соединения проводки в подрозетнике

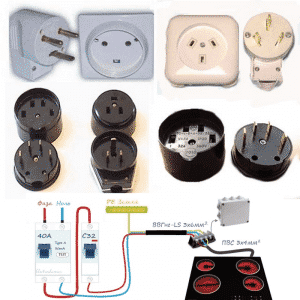

Силовая пара — разъёмное соединение. Розетка для индукционной плиты имеет обычно 3 штыря. Для подсоединения кабеля её нужно разобрать, зачистить жилы ПВС кабеля от изоляции. Фаза и ноль фиксируется на боковых контактах, руководствуясь маркировкой. Если провод плиты имеет 4 либо 5 выходов, одну либо две пары соединяют опрессовкой под общий наконечник. Скручивать можно чёрный провод с карим, а сероватый с голубым. Приём не совершенно неопасный, так как провод заземления оказывается вдвое меньше толщины рабочих проводников, что противоречит нормам. Как вариант, излишние концы изолируются и отводятся. Электроприёмник при всем этом может давать сбои управления, а поля подогрева будут врубаться не все.
Заместо штепсельного соединения используют блок с 2-мя рядами клемм — коннектор. Габариты монтажной коробки 100*100*50 мм. Пары винтов сверху вниз либо слева вправо фиксируют входящие и исходящие фазы, ноль и заземление. Недочет таких устройств в том, что они не всегда выдерживают заданную мощность. Для трёхфазных соединений довольно пружинного конвектора (пропуск тока до 24 А), для однофазовых — нужен винтообразной (36 А). Ценностью применения обладает модель КлК–5С.
Жилы проводки соединяются воединыжды с проводами потребителя с помощью гильз. Поперечник трубчатых изделий из электротехнической меди подбирается по сечению кабеля. Если толщина проводников на концах гильзы отличается, более узкий уплотняют дополнительным проводом. Края гильзы зажимаются пресс клещами (пассатижи не подходят для данной задачи), обкручивают изолентой либо заплавляют термоусадочной трубкой. Соединённые полосы аккуратненько укладывают в подрозетник. Метод просит от исполнителя опыта и наличия специального инструмента.
Подключение варочной панели к электросети

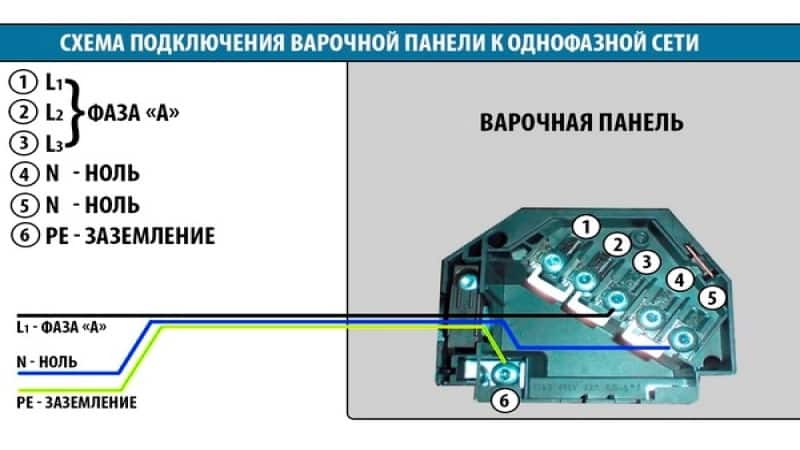

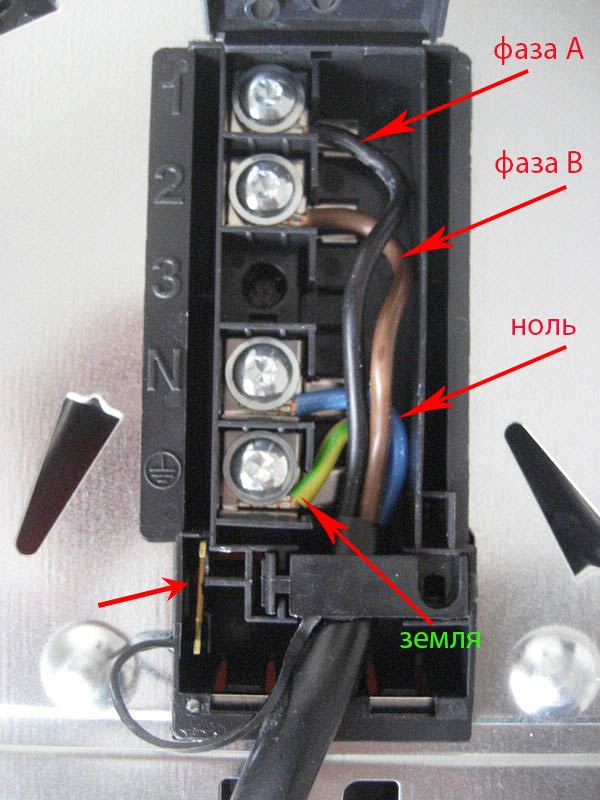

В нижней части корпуса варочной панели выходят контакты: выпущены провода либо оформлен блок с клеммами (3–6 штук). В комплектацию входят железные перемычки. При подключении к трёхфазной полосы задействованы все клеммы. Таковой вариант применяют изредка, почаще берут две фазы для удобства рассредотачивания по конфоркам. Две области среднего нагрева будут на одной фазе, а мощная и слабенькая — на 2-ой. 3-ий провод изолируют и отводят.
Свободные клеммы с задействованной соединяются воединыжды в однофазовом подключении параллельно пластинчатыми переходниками.
Типовые схемы электроприборов узнаваемых марок

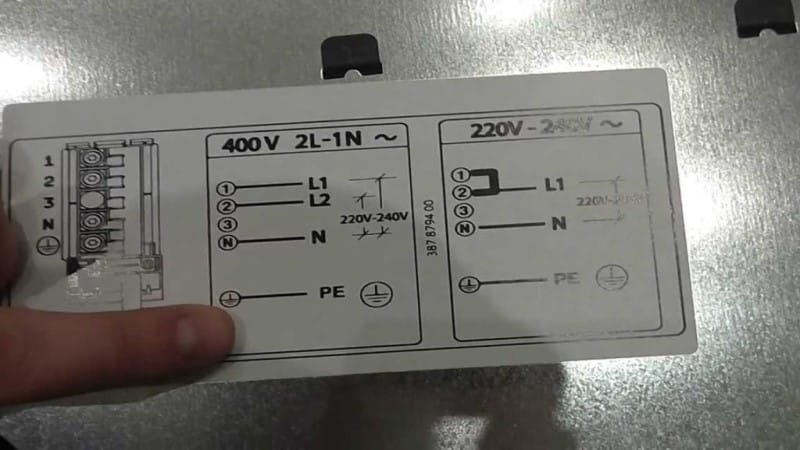

Как подключить варочную поверхность к электричеству верно, даст подсказку аннотация производителя. Модели различного производства устройством клеммника отличаются некординально.
Марка Bosch попорядку расположила 5 контактов: 3 на все фазы трёхфазной сети и 2 на ноль. Соединение под заземление обособлено и применяется при всех видах подключения. В однофазовом и двухфазном соединении между 1, 2, 3 либо 1, 2 ставятся железные перемычки, жила крепится к 3 либо 2, 3 соответственно. Перемычка применяется между 4, 5. Рабочий ноль крепится к 5.
Hansa расположили слева выходы на фазы 1, 2, 3 — в подключении к сети наименьшей фазности применяются перемычки, но жилы закрепляются к 1 либо 1, 2 клеммам. Справа контакт для ноля (4) и для заземления.
У Electrolux 4 либо 5 болтов расположены в ряд. Сверху 3 фазных либо 2 и свободная ячейка, ниже нейтраль и земля.
Удобный кухонный ассистент перевоплотится в источник угрозы при нарушении технологии монтажа. Подключение варочной панели к домашней электросети без помощи других можно облегчить правильным выбором модели согласно характеристикам имеющейся сети и подготовкой проводки заблаговременно. Познание норм и внимательное исследование аннотации производителя обеспечит безопасность.
Как верно подключить варочную панель и духовку к электричеству
В ближайшее время независящие варочные поверхности и духовки получают все огромную популярность при обустройстве кухни. Их бесперебойная работа и срок эксплуатации почти во всем зависят от корректного монтажа. Он идентичен с установкой раздельно стоящих плит, но имеет аспекты. Разберемся, в чем они заключаются и как подсоединить такую технику к электричеству.
О подключении духовки и варочной панели к электричеству
Подключение бытовых устройств к сети просит грамотного подхода. Главные правила:
- Для подключения применяют вспомогательные розетки с заземлением. Если их нет, прокладывают отдельный кабель, который подсоединяют к общей сети.
- Для розетки с высочайшей мощностью устанавливают отдельный автомат защиты. Его располагают перед электросчетчиком. Лучший вариант — установка отдельного щитка, защищающего от завышенных нагрузок.
- Когда духовка и варочная поверхность потребляют много электроэнергии, их подключают к отдельным проводам. Лучше применять однообразные кабели и розетки.
Кабель для проводки и розетки выбирают исходя из технических черт домашней техники. Советуют применять медный провод с сечением более 6 мм². Он должен быть негорючим и гидростойким, иметь двойную изоляцию. Походит разновидность ВВГнг. Если мощность устройств — не больше 3,5 кВт, выбирают обыденный трехжильный кабель. Когда проводку прокладывают на стадии ремонта, стенки штробят. Если он закончен, провода прокладывают вдоль стенок, закрывая пластмассовым каналом.
Совет. Для однофазовой проводки советуют применять провод с 3 жилами, для двухфазной — 4, для трехфазной — 5.
Потом подбирают розетку. Для варочной поверхности она должна быть силовой, выдерживать мощность до 25 А. Зависимо от метода монтажа розетки бывают наружные и внутренние. 1-ые устанавливают на стенку открытым способом, потому они более комфортны в применении. 2-ые монтируют в подрозетники, устанавливают в кирпичных домах и помещениях, отделанных гипсокартоном.
В согласовании с предназначением и устройством розетки бывают:
- для однофазовых сетей — 220 В;
- для трехфазных сетей — 380 В;
- с отдельным контактом для заземления и без него;
- снаряженные фиксаторами, позволяющими задерживать соединение с вилкой (кнопочные, резьбовые, с накидной гайкой);
- с вставленными устройствами (реле времени отключения, УЗО);
- со шторками для закрытия входных отверстий.
Покупая розетку, учитывают наивысшую силу тока. Для духовки мощностью до 3–3,5 кВт довольно величины в 16–25 А, для плиты мощностью до 7 кВт — не меньше 32 А, для более массивных устройств — 63 А. Штыри контактов в таком электрическом оборудовании изготавливают толще обыденных, для изолятора применяют более тугоплавкий материал.
При выборе принципиально количество рабочих фаз. Для подключения на 220 В применяют розетку и вилку с 3 контактными группами, на 380 В — с 5. Предугадывают степень защиты, которая обозначена кодом IPXX, где XX — цифровые характеристики. 1-ая цифра указывает защищенность корпуса от попадания жестких объектов, 2-ая — степень защиты от воды. Чем больше цифра, тем выше класс защиты. К примеру, 00 обозначает, что защиты нет, контакты открытые. IP68 — наибольшая защищенность, жидкость и пыль в корпус не попадут.
Справка. Для кухонных устройств малая степень защиты должна быть IP24. Это значит, что в корпус не попадут брызги воды и предметы размером больше 12 мм.

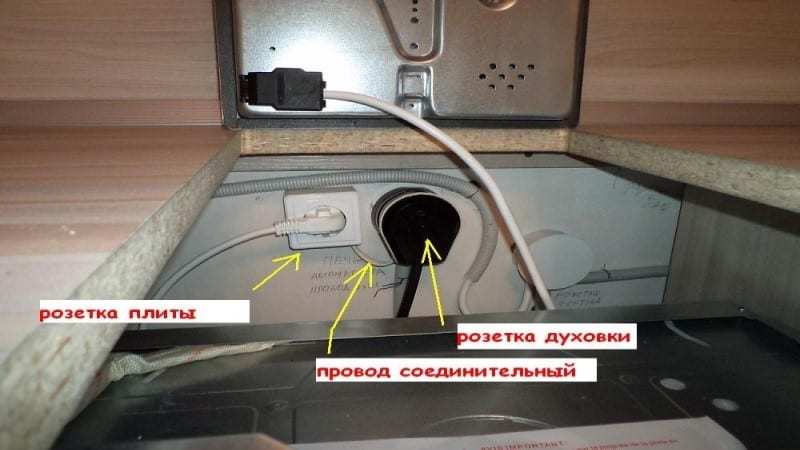

Розетки устанавливают вблизи с бытовыми устройствами, в доступном месте. Поверхность для монтажа должна быть негорючей. Место выбирают так, дабы розетка была защищена от попадания воды. Дабы подключить кабель к розетке, жилу высвобождают от изоляции на 0,5 см, подводят под прижим и закрепляют винтом или провод зачищают на 1,5 см и оборачивают им винт, потом придавливают. 2-ой метод считается более надежным, так как участок соприкосновения больше, означает, контакт лучше. Состоящую из нескольких тонких проволок жилу обрабатывают при помощи паяльничка оловянным припоем либо обжимают латунными трубками.
Подбирая кабель и розетку для духового шкафа и варочной поверхности, учитывают всю сумму мощности электрических устройств (холодильника, микроволновой печи, посудомоечной машины и др.), которые будут подключены к силовой цепи.
Как верно подключить варочную панель и духовой шкаф к электросети
Согласно действующим строительным нормам и правилам (СНиП), варочную панель и духовой шкаф подключают круговым способом. Это значит, что питание варочной поверхности проходит через отдельный кабель, который подсоединяют к щиту.
Принципиально! На этот кабель не устанавливают другие розетки и не подключают остальные электроприборы.
В квартирах схема подключения варочной поверхности и духовки предугадывает внедрение одной фазы в 220 В. В личных домах рациональнее монтировать трехфазную систему: она умеренно распределит нагрузку на 3 фазы, если будут работать все конфорки.
Некоторые советуют устанавливать двухфазную схему, ноль и заземление, дабы неопасно и умеренно распределять нагрузку.
Обычно в квартирах уже есть отдельный кабель и розетка, дабы подключиться к сети, под нее приобретают специальную вилку. Если нет, их монтируют своими руками либо при помощи спеца.
Перед самостоятельным подключением варочной панели и духового шкафа к электросети изучают аннотацию по эксплуатации. В ней обозначено, под каким напряжением будет работать домашняя техника и как ее подсоединять. Варочную панель подключают к сети 220 В и 380 В, а духовой шкаф — лишь на 220 В. Обычно на заводе клеммы для кабеля питания монтируют с перемычками, они реализуют схему для включения на 220 В.
После чего в электрощиток устанавливают отдельный автомат защиты сети (АЗС) и прокладывают кабель. Сила тока АЗС и метод подключения зависят от нагрузки. Если мощность электроприборов выше 5 кВт, она будет равна 25 А, а сечение кабеля — не меньше 2,5 мм². Для более сильной техники — 36 А либо 40 А, сечение — 6 мм².
Потом устанавливают розетку и присоединяют вилку к кабелю. Некоторые подключают панель и шкаф через клеммные колодки, которые закреплены на стенке, не используя вилку и розетку. У этого метода есть недочеты. Так, если нужна поменять варочную панель, приходится все отсоединять в клеммной коробке, а потом опять подключать. Функцию резвее и проще выполнить при использовании вилки и розетки.
Когда вход питания на клеммной коробке домашней техники настроен на напряжение 220 В, а в сети 380 В, его переделывают. Для этого отверткой ослабляют болты зажимов клемм, потом вытаскивают перемычки. В итоге выходит 5 мест для подключения.
Обычно в схемах, обозначенных в технической документации, применяют такие обозначения:
- 1L, 2L, 3L — фазы;
- N — нулевой проводник;
- символ «земля» — заземление.
В некоторых моделях устанавливают разноцветные провода, а не клеммные коробки, и соединяют их между собой. Принципиально знать, что желтоватый провод с зеленоватой полосой значит заземление, синий либо голубой — ноль, другие цвета — фазы.
Варочную панель к конструктивному кабелю подключают через клеммную коробку либо розетку. Различий в схемах и методах подсоединения раздельно стоящих плит и встраиваемой техники нет.
Плита к розетке либо стенной коробке должна подключаться при помощи кабеля питания. Если он не заходит в набор, его приобретают без помощи других, беря во внимание характеристики сечения и количество жил. К нему присоединяют специальную вилку. После того как шнур подключен к розетке, запускают устройство и инспектируют его работоспособность.
Заключение
Подключить домашнюю технику проще, если помещение уже обустроено отдельным кабелем и специальной розеткой. Если этого нет, их монтируют. Эту работу лучше доверить экспертам, так как она требует существования определенных познаний и способностей. Спецы сделают все стремительно и отменно, при всем этом обеспечат безопасность при эксплуатации устройств.
