Как верно подключить реле давления к гидроаккумулятору

В деле автоматизации насосов водоснабжения, невзирая на огромное количество инноваций, большей популярностью пользуется традиционное реле давления.
Залогом популярности является простота и надежность, т.к. в нем отсутствуют электронные элементы, только механика и обычная электроконтактная группа. Это лишает, данное устройство, некоторой гибкости, но она не всегда нужна.

Реле давления, как и нужный для его работы, гидроаккумулятор — нужно вначале настроить и в последующем инспектировать эти опции и в случае необходимости, восстанавливать.
Не спецы, нередко страшатся этих операций, в каких, в принципе, нет ничего сложного. В этой статье попытаемся разобрать этот нехитрый процесс.

Реле давления — электромеханическое устройство, которое, получая из системы водоснабжения данные о текущем давлении, замыкает либо размыкает электрическую цепь, тем включая и отключая насос. Включение и отключение происходит при данных юзером порогах давления. Эти пороги и нужно отрегулировать.
Нижний порог — это давление включения, т.е. когда мы открываем кран, давление в системе падает и когда оно доходит до установленного нижнего порога, происходит запуск насоса.
Верхний порог — это давление отключения. Когда кран запирается, насос начинает нагнетать давление в систему и дойдя до установленного давления отключения, останавливает работу насоса.

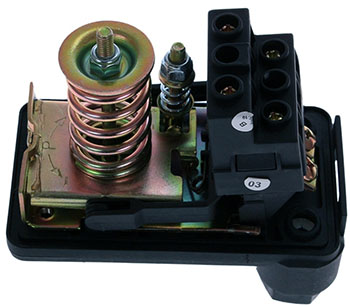

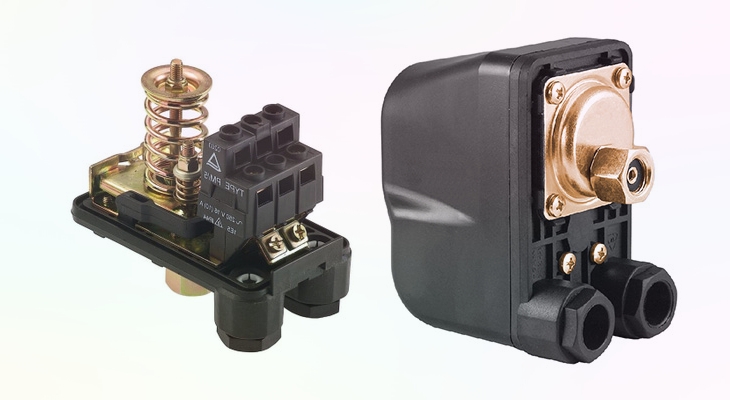

Традиционное реле давления, под корпусом, имеет два регулировочных винта, установленные над пружинами.

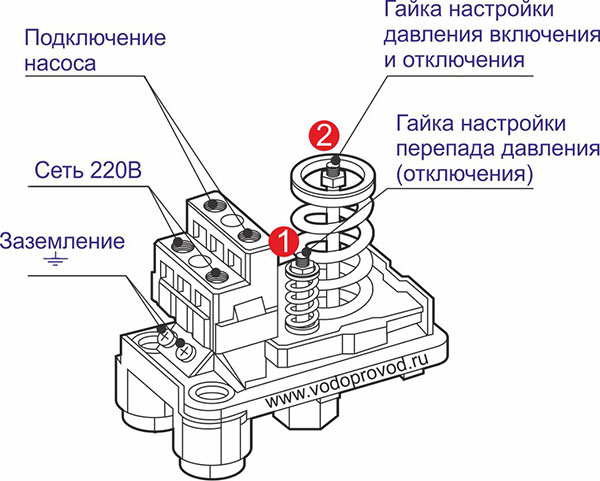

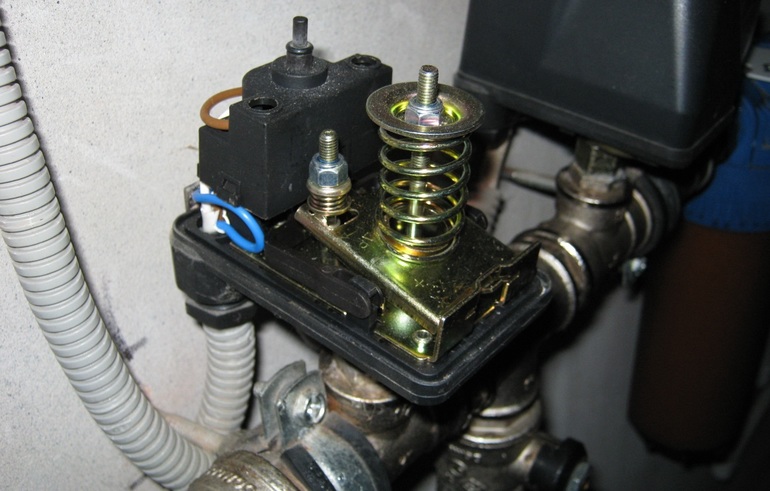

Гайка (2) над большой пружиной настраивает давление включения и отключения насоса. Гайкой (1) над малеханькой пружиной регулируется разница между давлением включения и давлением выключения, т.е. на самом деле этой гайкой мы настаиваем давление выключения насоса.

Итак, приступим к процессу опции реле давления:

Регулировку нужно создавать в рабочей системе с установленным гидроаккумулятором и манометром. Итог регулировки будем следить по манометру.

1) Поначалу нужно отрегулировать давление включения (нижнее давление) насоса, средством гайки — (2) большой пружины.
При вращении гайки 2, давление включения и выключения меняются сразу и на одинаковую величину.
Вращение по часовой стрелке наращивает давления срабатывания, против часовой стрелки — уменьшает.
Итог проверяем включая насос и смотрим на манометр.
Таким макаром выставляем необходимое давление, при котором насос будет врубаться. Для бытовых насосов, в большинстве случаев, это значение колеблется в районе 1,5 бар.

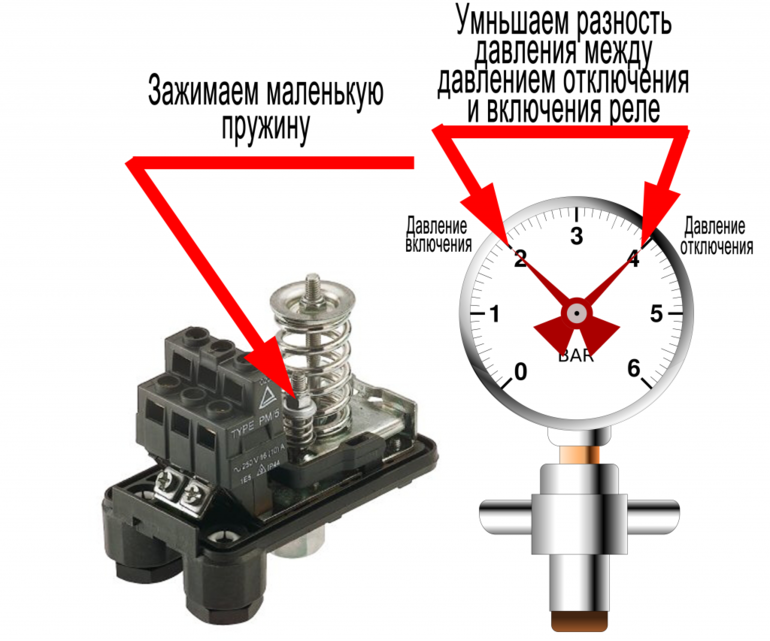

2) Дальше, если приобретенное давления выключения нас не устраивает — регулируем малую пружину гайкой — 1.
Этой гайкой регулируется разница между давлением включения и давлением выключения, при всем этом давление включения не меняется. Меняется только значение давления отключения.
Вращение по часовой стрелке наращивает давление выключение, против часовой стрелки — уменьшает.
Обычно, комфортабельная разница составляет 1,2 — 1,6 бар.

Принципиально! Давление выключения насоса должно быть меньше (более 0,5 бар), чем может сделать насос в этой точке при работе на закрытый кран. Если окажется, что насос не способен достигнуть давления, данного на реле, то оно не сумеет отключить насос и он сгорит.

3) Следующим шагом является регулировка предустановленного давления воздуха в гидроаккумуляторе. Автоматизация с реле давления непременно оснащается гидроаккумулятором.

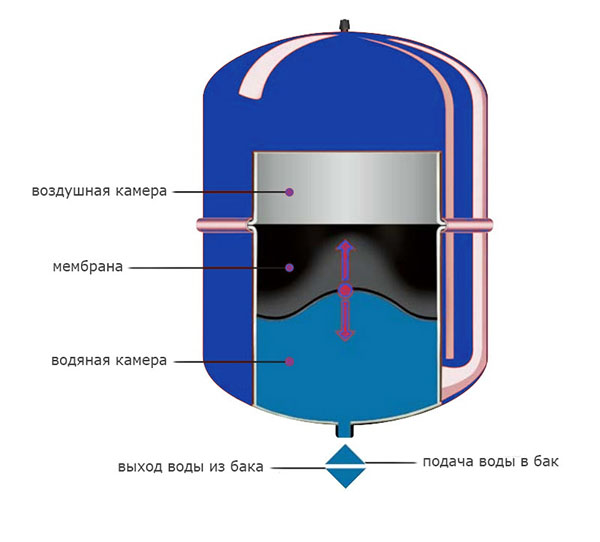

Гидроаккумулятор играет роль демпфера, маленького припаса воды для сокращения циклов включения насоса, гасителя гидроударов.

Одной стороной, гидроаккумулятор соединяется с системой, лучше не далековато от присоединения реле давления. С другой стороны, в гидроаккумулятор закачивается, под давлением, воздух.
Воздух закачивается хоть каким воздушным насосом с манометром, под стандартный (велосипедный, авто) ниппель.
Верно установленное давление воздуха оказывает влияние на комфорт использования водой, степень наполнения гидроаккумулятора и отсутствие ошибок при срабатывании автоматики.
Регулировка делается в системе с отключенным насосом и при отсутствии в ней давления.
Давление воздуха должно приравниваться 0,9 от давления включения, установленного в реле давления.
Т.е. если давление включения насоса выставлено в 1,5 бар, то давление воздуха должно приравниваться 1,5 х 0,9 = 1,35 бар.

Реле давления для гидроаккумулятора: подключение, настройка, регулировка

Автоматизация работы насосных станций в большинстве случаев осуществляется за счёт 1-го простого устройства — реле водяного давления. В нынешней статье мы поведаем о тонкостях выбора, монтажа и электрического подключения этого важного узла водопроводной системы.

Как устроено водопроводное реле давления

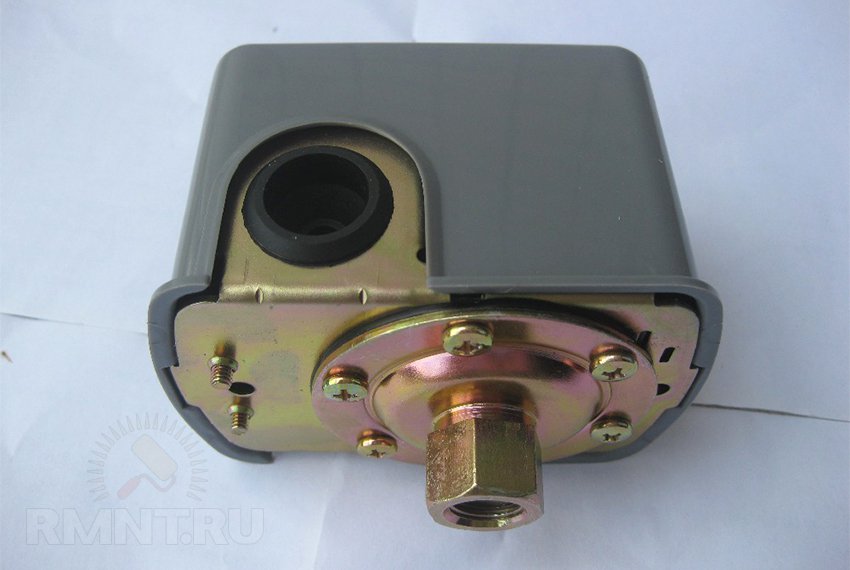

Механические реле давления имеют очень обычное устройство. Патрубок с резьбовым соединением для подключения к водопроводной системе впрямую сообщён с маленький камерой, в какой установлен подвижный поршень со штоком. Высота поднятия поршня впрямую находится в зависимости от текущего давления в системе.

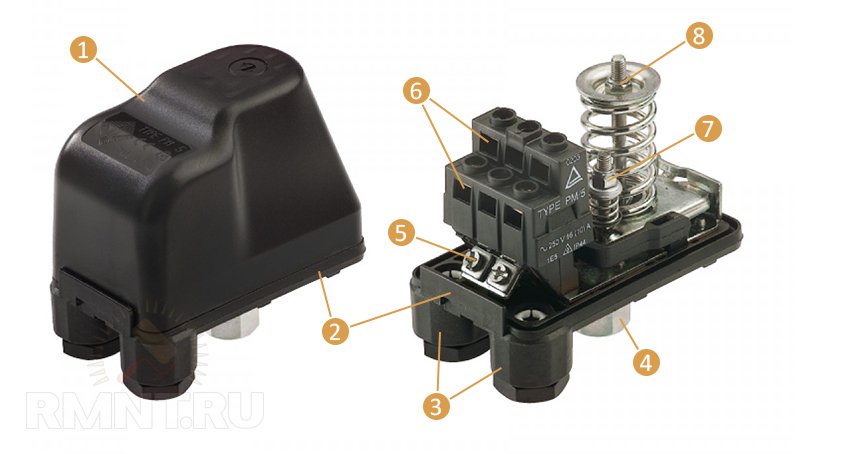

Устройство реле давления воды: 1 — крышка; 2 — корпус; 3 — гермовводы кабеля; 4 — патрубок для соединения с водопроводной системой; 5 — клеммы для заземления; 6 — клеммы для электрических подключений; 7 — гайка регулировки различия давлений; 8 — гайка регулировки давления отключения

Реле работает в определённом спектре между наименьшим и наибольшим рабочим давлением, границы инсталлируются усилием регулировочных пружин. Падение давления в водопроводе — единственный признак, по которому автоматика может осознать, что один из водоразборов открыт и система нуждается в подпитке.

Потому при падении давления ниже малой отметки, когда усилие пружины выше сопротивления поршня, механика замыкает цепь питания насоса и включает его. Когда давление в системе, передаваемое через подвижный шток, становится равным усилию пружины, механизм отбрасывает контактную группу и насос выключается.

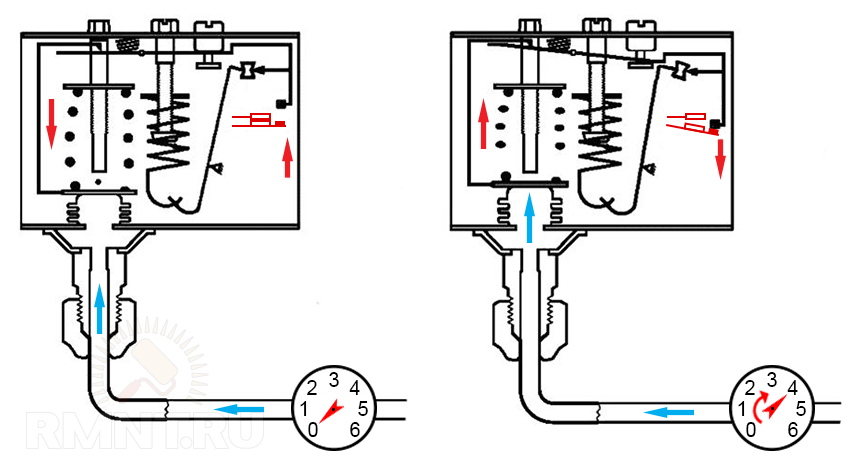

Механизм работы реле давления

Электрические контакты, коммутирующие цепь питания, связаны с регулировочными пружинами замудренным механизмом. Для исключения пробоя от цепи питания часть механизма выполнена диэлектрическими материалами. Контактная группа и механика укрыты снутри корпуса, юзеру доступны только ряд винтообразных зажимов для подключения проводов.

Разновидности и правила выбора

В магазинах сантехники механические реле давления воды представлены в вправду большенном ассортименте. Они изредка имеют принципные отличия в устройстве, но могут различаться по ряду других характеристик.

1. Спектр рабочих давлений.
2. Допустимая токовая нагрузка на контактную группу.
3. Наличие защиты от сухого хода.
4. Присутствие встроенного манометра для контроля текущего давления.
5. Общее качество выполнения деталей, обуславливающее надёжность устройства.

При выборе устройства для собственной водопроводной системы необходимо опираться на значения расчётного давления и технические характеристики насоса. К примеру, нет смысла получать реле с верхней границей спектра в 8 кгс/см 2 , если насос способен выдать только 5 кгс/см 2 .

Естественно, необходимо учесть и длину питающей магистрали, и глубину установки насоса. Очень нередко паспортные данные насосного оборудования имеют значительные отличия от реальных рабочих характеристик системы и давления в месте установки реле. В особенности велика возможность ошибки при использовании погружного насоса с размещением гидроаккумулятора и автоматики на поверхности.

Защита от сухого года — очень принципиальная функция. Наличие воздушной пробки или свидетельствует о падении уровня воды в скважине/колодце либо загрязнении поглощающего отверстия, или служит признаком общей неисправности водопроводной системы. В любом случае включение насоса в таком режиме практически гарантировано приведёт к его поломке.

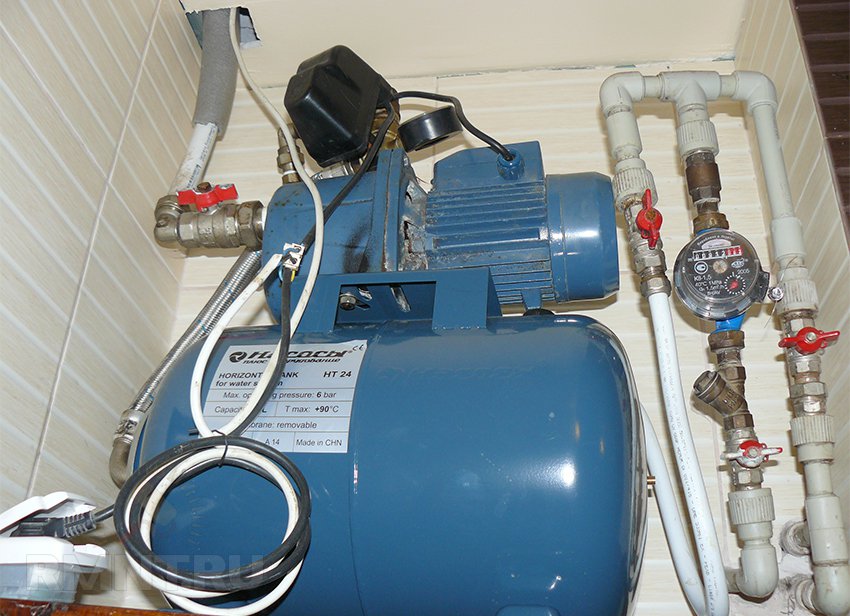

Установка на насосную станцию

Хотя реле давления может устанавливаться фактически в любом месте системы, его рекомендуется располагать в общем комплексе оборудования насосной станции. Более желаемым местом установки является дополнительный отвод технического коллектора либо крестовины, присоединённых к главному отводу гидроаккумулятора. В этой точке системы инерционные броски давления выражены в меньшей мере, что гарантирует наименьшую возможность сбоев в работе.

Есть также ряд главных требований к точке врезки воды в систему:

1. Реле должно устанавливаться за оборотным клапаном, запирающим нагнетённую в систему воду и поддерживающим статическое давление в системе после выключения насоса.

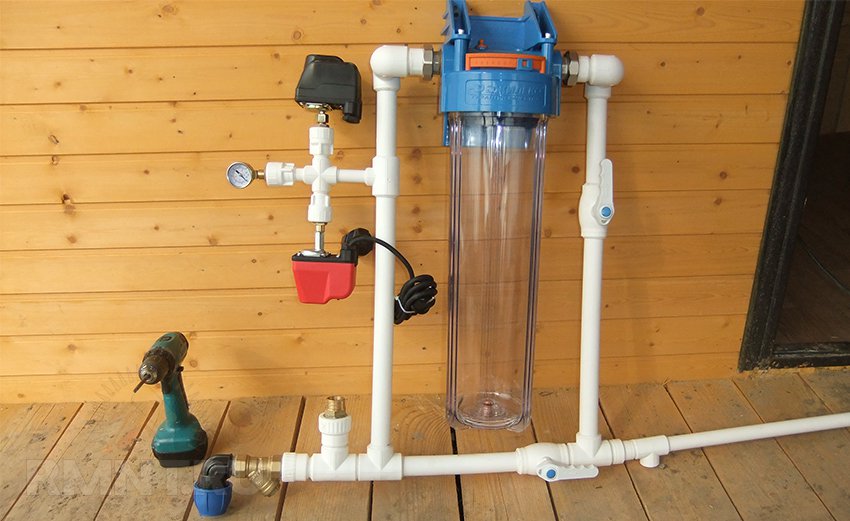

2. Так как механика реле довольно узкая, перед коллектором, в который осуществляется врезка, следует установить простой фильтр-грязевик.
3. Для способности комфортной регулировки в конкретной близости от реле должен быть установлен контрольный манометр и точка водоразбора с запорной арматурой.

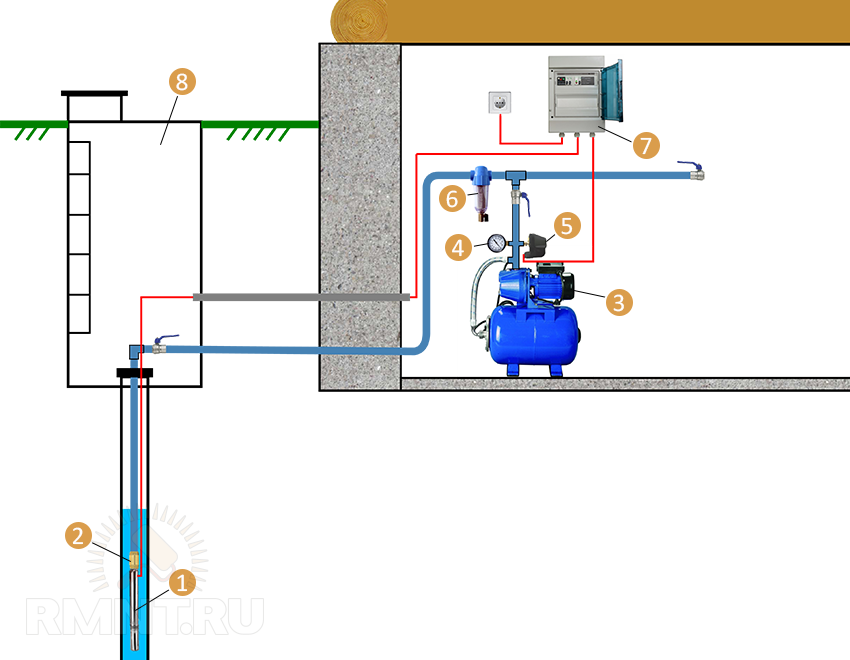

1 — скважинный насос; 2 — оборотный клапан; 3 — насосная станция; 4 — манометр; 5 — реле давления; 6 — фильтр механической чистки; 7 — атоматика управления насосом; 8 — кессон скважины

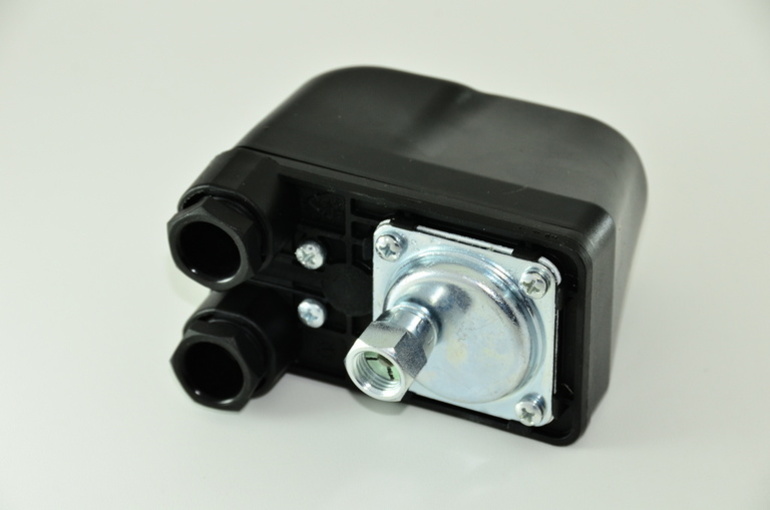

Для подключения реле к коллектору может быть предвидено два типа соединений. Более распространён вариант с накидной гайкой на четверть дюйма. Такое соединение не просит дополнительного уплотнения, штатного сальника из фторопласта будет полностью довольно.

Другой вариант соединения более свойственен для реле с высочайшими параметрами рабочих давлений. Реле имеет патрубок с наружной резьбой поперечником от половины до целого дюйма. Установку следует проводить с уплотнением резьбового соединения тефлоновой ФУМ-лентой либо нитью, за ранее посчитав число витков.

Варианты электрического подключения

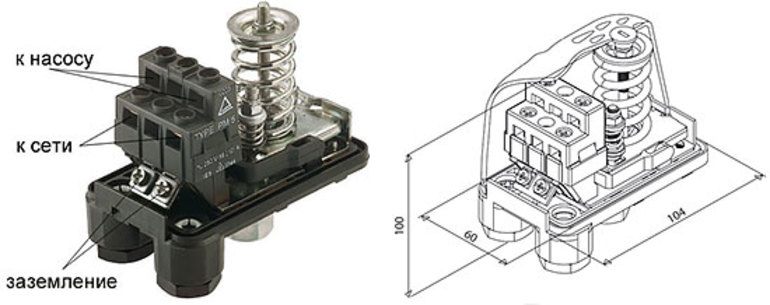

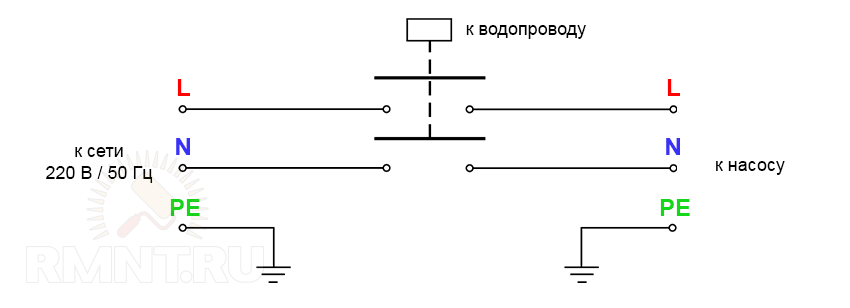

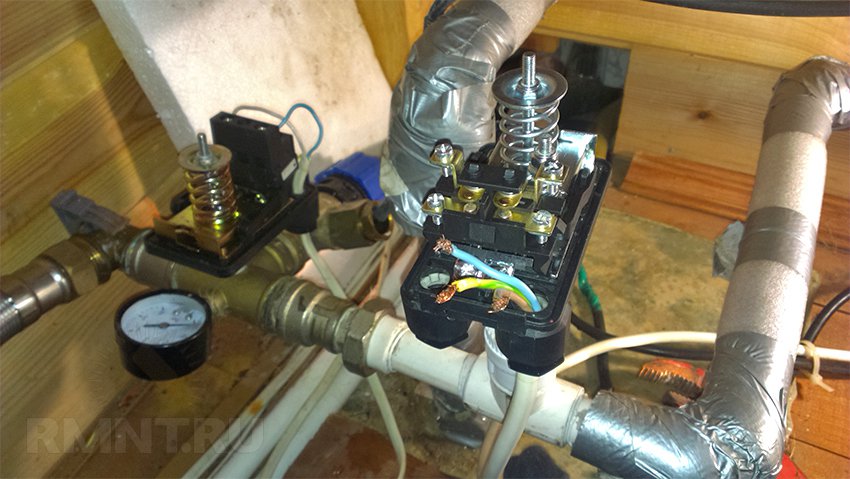

В стандартной конфигурации устройства клеммы для подключения размещены парно: фаза и ноль питающей сети и параллельные контакты для подключения кабеля либо провода насоса. Реле размыкает оба контакта, фазировка подключения может быть хоть какой.

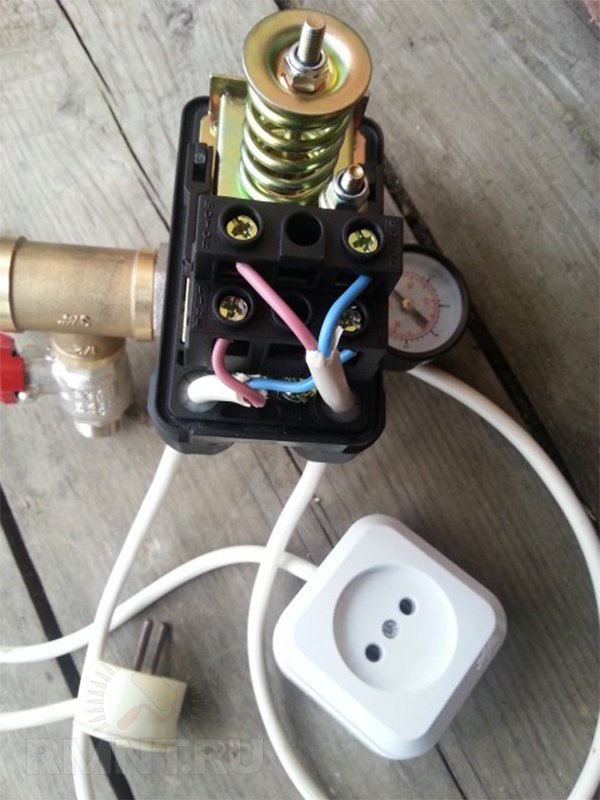

Контакты клеммной колодки обычно размещены в два горизонтальных ряда: на нижний подаётся питание, с верхнего снимается коммутируемая сеть насоса. Опционально может быть наличие болта на железном корпусе либо третьей пары контактов на клеммной колодке для подключения заземления.

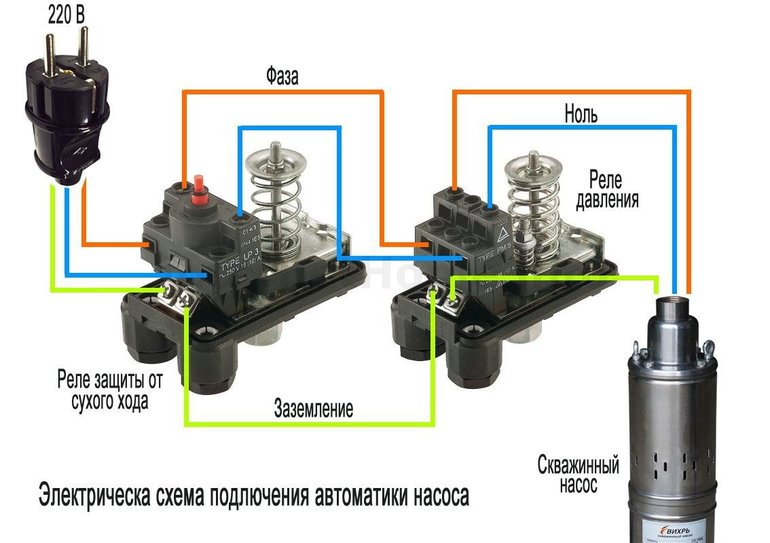

Включение в цепь промежуточного контактора типично при подключении высокомощного насосного оборудования, если нагрузка на контактную группу превосходит установленную норму(10 либо 16 А). Также это может быть при работе с трёхфазным насосным оборудованием, ибо реле изредка имеют три пары коммутируемых контактов. Если вы сомневаетесь в расположении и принципе деяния контактов, а аннотация к устройству не заносит ясности, приведите механизм в действие вручную и сделайте прозвонку клеммной колодки.

Регулировка и вероятные неисправности

Все реле имеют заводскую установку границ давлений, которые не всегда соответствуют хорошим характеристикам для определенной водопроводной системы. Реле могут и должны быть отрегулированы после установки, зачем предусмотрены две пружины с гайками.

Наименьшая пружина определяет рабочий спектр — разницу между порогом включения либо выключения. Большая пружина служит для смещения рабочего спектра: если гайка закручивается — смещение происходит в высшую сторону и напротив.

Регулируются реле на лету: сначала затягиванием большей пружины подымается до подходящего уровня порог отключения. Насос будет временами врубаться для подкачки, когда манометр покажет требуемое значение, настройку порога можно считать завершённой.

После необходимо открыть водоразбор и дождаться включения насоса, отметив показания манометра в этот момент. Временами подтягивая либо отпуская гайку и сливая воду из системы, необходимо достигнуть правильного значения нижней границы спектра — порога включения.

При использовании в системе редуктора давления реле обязано иметь установку включения приблизительно на 0,7–1 бар выше, чем давление воды на выходе из редуктора. Также необходимо учесть допустимое давление для других компонент системы и, а именно, гидроаккумулятора.

Устройство и механизм работы реле давления воды для насоса

Насосы и насосное оборудование

На чтение 6 мин. Просмотров 5.2k. Размещено 28.11.2019

Для бесперебойной работы независящего водопровода нужны устройства автоматики. Одним из них считается реле давления воды для насоса. Этот устройство относится к предохранительному оборудованию и управляет работой водяной помпы. При понижении давления в трубопроводе коммутационный элемент включает подкачивающий агрегат, а при повышении — отключает. Пороговые значения напора воды можно регулировать.

Устройство и принцип деяния

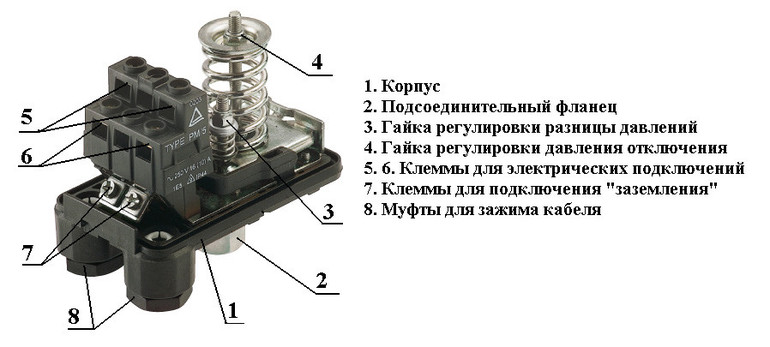

Для обеспечения водоснабжения личного дома подключение реле осуществляется сразу к двум системам: водопроводу, электросети. Подключение устройства лучше провести по отдельной полосы, тогда будет обещана более долгая и бесперебойная эксплуатация оборудования. Главные элементы электромеханического устройства давления воды для насоса:

• пластмассовый корпус;
• муфты для подключения кабеля;
• клеммы для подсоединения провода заземления;
• контакты подключения силовых проводов;
• кнопка ручного выключателя;
• гайка и пружина регулировки давления;
• основание;
• штуцер для подсоединения к системе.

Все управление осуществляется средством мембраны, которая контактирует с водопроводом и представляет собой узкую пластинку. Если давление в системе добивается наибольшего значения, то мембрана одномоментно реагирует и происходит отключение водяного насоса.

Маленький показатель давления не помешает пружине выгнуть пластинку в оборотную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из 2-ух деталей. В первую заходит пружина, которая управляет наименьшим значением давления и сдерживает основной напор воды.

Регулировочной гайкой проводится настройка малого давления. Другой узел представляет собой пружину, которая держит под контролем наибольшее значение, а регулировка осуществляется специальной гайкой. Механизм работы гидрореле состоит в том, что мембрана под действием потока воды проводит смыкание и размыкание контактов, которые включают либо выключают помпу.

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в каком мембрана делит воду и сжатый воздух. Когда насос работает, вода через мембрану давит на воздух, создавая некоторое давление, которое миниатюризируется по мере расхода воды. Регулировку проводят, ориентируясь на показания манометра:

• верхний порог давления — 2,8 кг/см²;
• нижнее значение — 1,4 кг/см².

Если настройка будет проведена верно, то оборудование будет работать в автоматическом режиме без роли потребителя. Временами нужно будет зачищать контакты, так как при долговременной эксплуатации они окисляются.

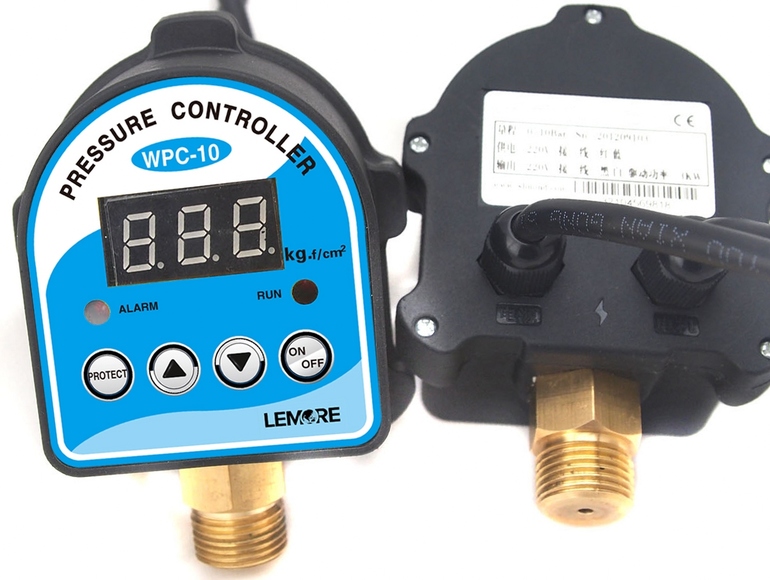

Эксплуатация электронных устройств

Не считая электромеханического оборудования, потребители применяют электронные приборы, которые владеют более точными опциями и современной устройством. В каждую модель встроен контроллер, управляющий работой насоса, зависимо от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, другими словами когда в трубе отсутствует вода.

Не считая того, этот устройство продлевает срок эксплуатации насосного оборудования. Для предотвращения гидравлических ударов в системе реле-регулятор давления воды для насоса снабжается маленькой гидравлической емкостью. Кроме многих плюсов, в работе электронных устройств наблюдаются и недочеты.

К минусам можно отнести:

• высшую стоимость;
• завышенное требование к качеству воды.

Но потребители отмечают, что устройство стремительно окупается, благодаря надежной и долговременной работе, а установка дополнительных фильтров увеличивает качество воды. Реле считается неотклонимой деталью в системе глубинного водоснабжения либо при работе насоса со скважины.

Оно обеспечивает заполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Не считая того, регулирующее устройство позволяет стопроцентно заавтоматизировать процесс подачи воды.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую конкретно избрать, находится в зависимости от советов производителя и технических способностей системы. Принципиальной особенностью подключения считается то, что всегда поначалу регулятор устанавливается в трубопровод, а потом соединяется с электрической сетью.

В первом случае установку реле производят в тройник, соединенный с переходным штуцером. 2-ой предполагает присоединение его к гидроаккумулятору средством штуцера с пятью выходами. К ним подсоединяются:

• заборный водопровод;
• реле-регулятор;
• манометр;
• подающий трубопровод;
• гидроаккумулятор.

Не считая того, регулирующий устройство соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном либо специальной лентой. Для подключения к электросети подбирается кабель, который по характеристикам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования инсталлируются:

• фильтры грубой и узкой чистки;
• оборотные клапаны;
• запорная арматура.

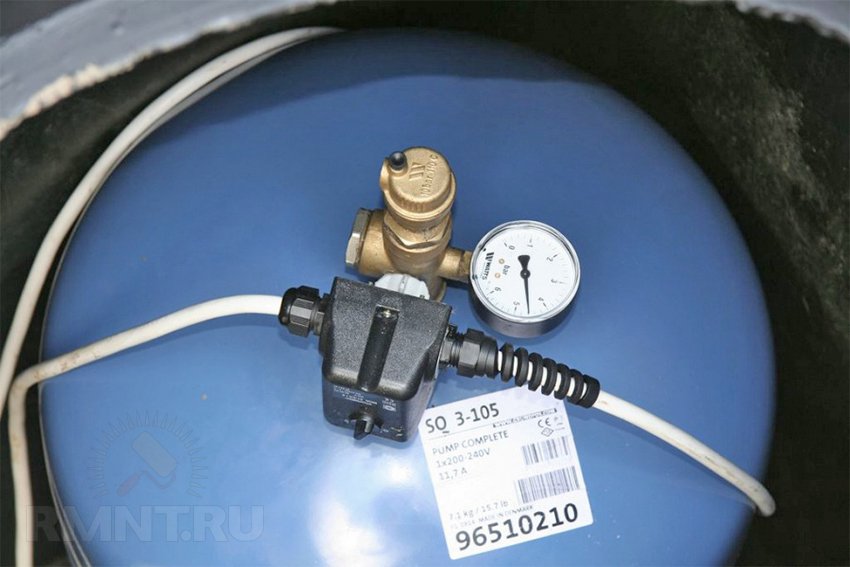

Обычно регулирующий давление устройство устанавливается в одном блоке с насосом, а при водостойком подключении реле размещается вкупе с помпой в колодце. При таковой установке следует держать в голове, что большая часть моделей эксплуатируется при температуре не ниже 4 °C и влажности не выше 70%.

Способы опции

После установки реле-регулятора следует провести его настройку. От верно выполненной регулировки будет зависеть эффективность функционирования устройства и бесперебойная подача колодезной либо скважинной воды. Поначалу следует включить устройство и дождаться его автоматического отключения.

Потом снять крышку на большой пружине и ослабить гайку. На первом шаге устанавливается малое значение давления. Для этого гайку крутят против часовой стрелки, пока не установится малое значение давления, при котором включится насос. Показатель наибольшего значения выставляется с расчетом, что он будет меньше на 10% давления в пустом гидравлическом баке.

А по другому, на мембрану гидроаккумулятора будет повлиять сильное давление, и она стремительно выйдет из строя. Открыв вентиль, следует опустошить систему и при помощи манометра зафиксировать, при каком значении сработает автоматика. На заключительном шаге по манометру выставляется давление, при котором насос отключится.

Время от времени для определенного водопровода регулировка по прилагаемой аннотации не подходит, в данном случае настройка осуществляется по фактическим свидетельствам. Следует держать в голове, что при регулировке между наименьшим и наибольшим давлением должна быть разница от 1,2 до 1,6 бар.

Электронные приборы настраиваются особыми винтами, которые размещены на корпусе. Эти устройства запускаются не сходу, а через 15 сек., так как за этот период времени реле проводит самонастройку. Насос тоже выключается не сходу, а через некоторый промежуток времени.

Некоторые модели

На данный момент на российском рынке достаточно большой выбор реле давления. Тут встречаются модели как от русских производителей, так и забугорных. К ним относятся:

1. ПРОМА-ИДМ — универсальный регулятор, при помощи которого можно настраивать давление газа, воздуха и воды. Корпус устройства выполнен из пластика и устанавливается в отверстие 48×96 мм. Преобразователь обладает: 4-мя фиксированными спектрами, усовершенствованными метрологическими параметрами, хорошей защитой от помех, возможностью монтажа конкретно на трубу, контролем за температурой окружающей среды и т.д..
2. Grundfos FF — реле давления от германских производителей создано для автоматической системы водоснабжения дома, дачи и других объектов. Наибольший спектр опции от 0,5 до 8 атм, малый — от 0,2 до 7,5 атм. Устанавливать реле можно в любом комфортном положении. Устройство работает от электрической сети 220 В.
3. SMS-РС F ¼ — дешевое реле-регулятор от русского производителя. Устройство создано для эксплуатации в спектре давления от 1 до 6 бар. Электрический насос запускается при 1,4 бар, а отключается при достижении 2,8 бар.
4. PC-58 — электронное реле устанавливается на напорном водопроводе. Устройство отключает помпу в следующих случаях: в системе отсутствует вода, прекращение подачи воды в итоге засора, при остановке разбора воды. В систему можно устанавливать насос с наибольшей мощностью 2,2 кВт, спектр регулировки — от 0,5 до 6 бар.

Перед приобретением устройства следует найти несколько принципиальных моментов. Если брать реле для автономной системы, то в данном случае лучше подойдет бытовое устройство. Это связано с одинаковыми показателями главных характеристик систем, где рабочее давление находится в спектре от 1,4 до 2,8 атм. При всем этом припас непременно должен быть более 2 атм., так как это исключит резвый износ мембраны и продлит срок службы устройства.

Видео: ПОДКЛЮЧЕНИЕ РЕЛЕ ДАВЛЕНИЯ к НАСОСНОЙ СТАНЦИИ
