Эффективность автономного водоснабжения в личном доме либо на дачном участке почти во всем обеспечивает реле давления воды для насоса, но для его корректной работы нужно верно установить и эксплуатировать оборудование. Осознав механизм работы этого устройства, вы можете оценить его необходимость и значимость неотказной эксплуатации.
Блок: 1/6 | Кол-во знаков: 347
Источник: http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/rele-davleniya-vody-dlya-nasosa.html
Предназначение и устройство
Дабы в системе водоснабжения личного дома поддерживалось неизменное давление, нужны два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. В большинстве случаев оно находится в конкретной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в предназначении этих устройств и в том, как работает система.

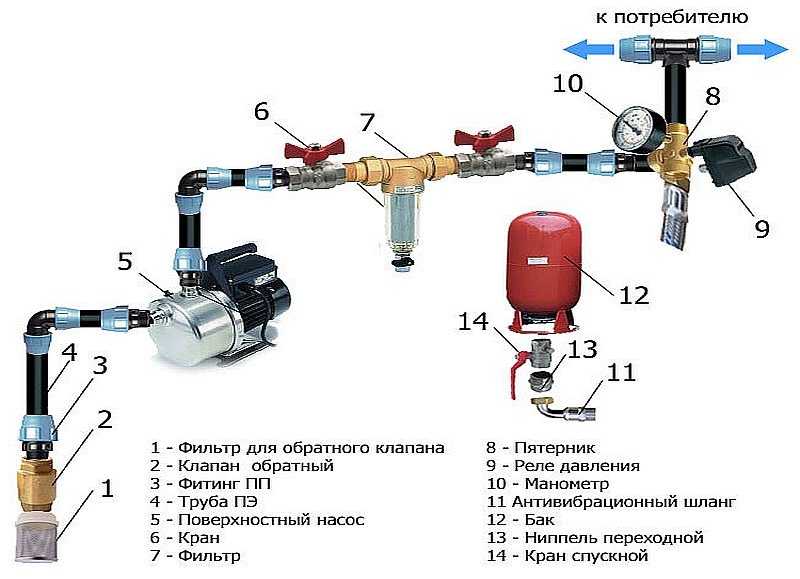

Одна из схем подключения насоса
Гидроаккумулятор — емкость, разбитая эластичной грушей либо мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать менее половины объема. Другими словами в гидроаккумулятор объемом 100 л. получится закачать менее 40-50 л..
Для обычной работы домашней техники нужна спектр 1,4 атм — 2,8 атм. Дабы его поддерживать такие рамки и нужна реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при всем этом увеличивается давление. Когда давление в системе добивается верхнего предела, реле отключает насос.
В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, дабы давление свалилось до нижнего порога срабатывания, включится насос. Так и работает эта система.
Устройство реле давления

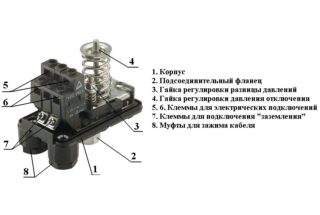

Этот устройство состоит из 2-ух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на железное основание и пружины (большая и малая) при помощи которых давление включения/выключения насоса можно изменять.

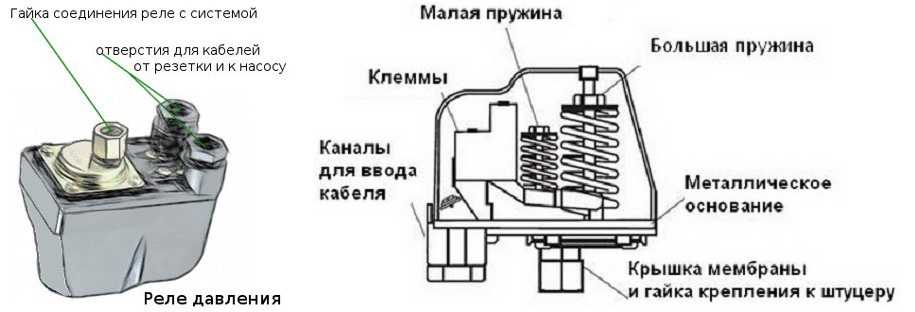

Устройство реле давления воды

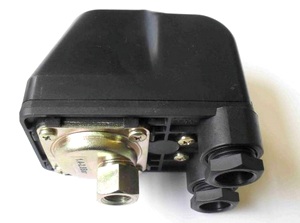

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с внешней резьбой либо с гайкой по типу американки. 2-ой вариант более комфортен при установке — в первом случае нужно либо находить переходник с накидной гайкой подходящего размера либо крутить сам устройство, накручивая его на резьбу, а это не всегда может быть.
Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.
Виды и разновидности
Реле давления воды бывают 2-ух типов: механические и электронные. Механические еще дешевле и предпочитают обычно их, а электронные в главном привозят под заказ.
| РДМ-5 Джилекс | 1- 4,6 атм | 1,4 — 2,8 атм | Джилекс/Наша родина | IP 44 | 13-15$ |
| Italtecnica РМ/5G (м) 1/4″ | 1 — 5 атм | 1,4 — 2,8 атм | Италия | IP 44 | 27-30$ |
| Italtecnica РT/12 (м) | 1 — 12 атм | 5 — 7 атм | Италия | IP 44 | 27-30$ |
| Grundfos (Condor) MDR 5-5 | 1,5 — 5 атм | 2,8 — 4,1 атм | Германия | IP 54 | 55-75$ |
| Italtecnica PM53W 1″ | 1,5 — 5 атм | Италия | 7-11 $ | ||
| Genebre 3781 1/4″ | 1 — 4 атм | 0,4 — 2,8 атм | Испания | 7-13$ |
Разница в ценах в различных магазинах бывает более чем значимой. Хотя, как обычно, покупая дешевенькие экземпляры, есть риск напороться на подделку.
Как подключить и настроить реле давления воды в системе водоснабжения
Работа автономной водопроводной системы основывается на действенной и экономной эксплуатации насосного оборудования, которое делает снутри сети требуемое давление воды. Не считая насоса и трубной разводки устанавливают очередной устройство, который отвечает за включение и выключение насосных установок — реле давления воды в системе водоснабжения для личного дома.
Виды и механизм работы реле
Основной вид датчиков давления – электромеханический. В его составе установлено несколько контактов, отвечающих за автоматический запуск насоса и механический регулятор уровня давления воды, на который будет демонстрировать реакцию электрическая часть устройства. Регулировка делается вручную.
Механизм работы устройства основан на изгибании пластинки. Она в свою очередь замыкает один из 2-ух контактов. Какой-то из них включает насос, другой отключает. Извив пластинки ограничивают две пружины, регулировку которых проводят вручную.
Одна из пружин реагирует на высочайшее давление воды снутри водопроводной сети, другая на мало выставленное. Как напор воды в трубе водопровода падает, пластинка выпрямляется, закорачивая контакт на запуск электродвигателя насоса. Давление увеличивается, пружина начинает давить на пластинку, которая изгибается. Ее давление на контакт «пуска» слабеет и при определенном состоянии перестает повлиять. Но при всем этом происходит давление на 2-ой контакт, который отвечает за остановку насосной установки.
Регулировка и настройка реле

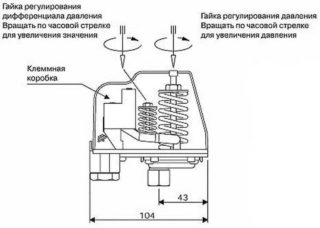

Регулировку датчика движения воды в трубе создают гайками, которые подпирают пружины. Увеличивая степень сжатия пружин, достигают автоматического срабатывания реле давления зависимо от напора воды снутри водопроводной системы. Чем посильнее завернуты гайки, тем на большее давление будет демонстрировать реакцию устройство и напротив.
Датчики давления воды, которые применяются в автономных сетях на пригородных участках, это маленьких размеров приборы, которые в продажу поступают с готовыми стандартными опциями. Они будут демонстрировать реакцию на малое давление в 1,5 атм., и наибольшее – 3 атм. Если по каким-то причинам нужна провести настройку датчика наличия воды в трубе, нужно снять крышку устройства, которая крепится к корпусу винтом. После этого гаечным ключом закрутить либо ослабить гайки пружин. На месте гаек на корпусе изготовлены опасности, которые определяют степень ослабления либо сжатия.
В конструкции реле установлены две пружины, которые отличаются друг от друга размерами. У одной большой поперечник, у другой небольшой. Закручивая первую, можно решать задачку управления уровнями давления — наращивать номинальное давление либо уменьшать. Закручивая вторую, решается задачка приемущества огромного давления над малым — можно прирастить либо уменьшить разницу между наибольшим и наименьшим параметром.
Если разница давлений большая, а реле включения и отключения устанавливается на гидроаккумуляторе, можно сберечь на нередком включении/выключении насосной установки. Нельзя допускать, дабы разница была меньше 1 атм. Нельзя создавать настройку устройства, не беря во внимание наибольшее давление, которое выдает насос — больше данного значения настройку проводить строго запрещено.
Электронные датчики
Этот тип реле отличается от электромеханического тем, что его нельзя вручную регулировать. В продажу приборы поступают с уже готовыми опциями. Потому очень принципиально верно подобрать устройство под следующие характеристики водопроводной сети:
- мощность и напор насосной установки, повышенное внимание предельному показателю давления;
- проходимость (производительность) водопровода, которая находится в зависимости от количества потребителей.
Реле бытового предназначения регулируется под малое давление в границах 1,5-1,8 атм., наибольшее от 2,5 до 3 атм. Приборы электронного типа обычно устанавливают на гидроаккумуляторы. Электромеханические можно монтировать в всякую точку водопроводной системы. Главное – маленькая удаленность от насоса, дабы не тянуть далековато проводку.
1-ый запуск водопровода со интегрированным электронным реле может обременить задачей, так как устройство включится не сходу, а через 15-20 секунд. За этот период времени датчик автоматом настраивается.

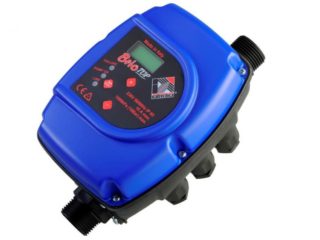

Настройку электронного реле давления можно провести и вручную, если появилась нужная ситуация. Это делают при помощи кнопок, расположенных на лицевой стороне устройства. Тут же размещается экран, на котором высвечиваются числа, показывающие номинальное значение давления.
Схема и правила подключения
Подключать реле давления для водопровода с погружным насосом либо хоть каким другим нужно строго по предлагаемой производителем аннотации. К водопроводу устройство подключается при помощи штуцера, на конце которого изготовлена наружняя резьба. Для этого в избранную точку вкручивают тройник, за ранее делают вырез части трубы. В свободное отверстие фитинга вкручивают датчик. Непременно проводят герметизацию стыка при помощи ФУМ-ленты.
Есть вариант, когда подключение проводят не впрямую — реле устанавливают вне водопроводной трубы, а подсоединение делается гибким шлангом. Это дает возможность смонтировать устройство в комфортном для проведения обслуживания месте.
Установка в тройник не дает способности крутить устройство относительно собственной оси после его установки, так как окончательное крепление – это закручивание контргайки. Последняя намертво зафиксирует датчик на месте. Потому нужно точно высчитать количество витков, дабы достигнуть правильного расположения реле при наибольшей плотности места соединения.

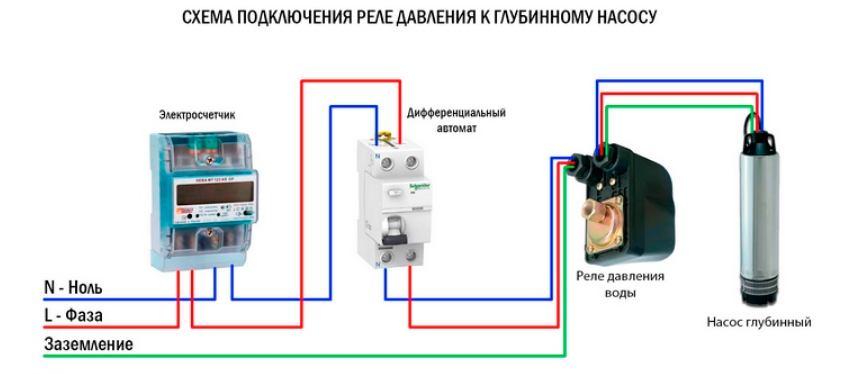

Следующий шаг – подключение датчика давления к насосной установке. Для этого нужно подобрать электрический кабель по сечению, который должен соответствовать мощности электродвигателя насоса. Например, если мощность мотора превосходит 2,2 кВт, малое сечение кабеля – 2,5 мм².
Для подключения к клеммной коробке устройства за ранее нужно снять крышку. Контакты обычно обозначаются знаками либо цифрами. В аннотации точно указывается, какой контакт, к какой клемме электродвигателя должен быть подключен. Тут принципиально не ошибиться. В аннотации находится схема.
Если в клеммной коробке находится заземляющая клемма, обозначаемая надписью «земля», либо каким-либо другим знаком, придется провести заземление устройства.
Спецы советуют вблизи с датчиком установить один манометр. С его помощью можно выслеживать давление воды снутри водопровода.
Реле давление воды – устройство универсальный. Он не только лишь выслеживает работу насоса, установленного в систему автономного водопровода, но и отключает его в необычных экстремальных ситуациях, например, когда в колодце либо скважине завершилась вода.
