Неопытному юзеру бывает трудно подключить материнскую плату. Богатство проводов, разъёмов, непонятные знаки – всё это вызывает ряд вопросов. В данной статье будет тщательно рассмотрен вопрос подключения к «материнке» всех других устройств, начиная блоком питания и заканчивая USB-штекерами от фронтальной панели.
Подключение фронтальной панели к материнской плате
На любом корпусе (системном блоке) находится передняя панель. Естественно, её тоже нужно подключить к материнской плате, по другому компьютер не получится даже включить. Кроме этого, на фронтальной панели есть такие (или близкие по предназначению) устройства по управлению компом:
- кнопка подачи питания (пуска/отключения) компьютера (POWER SW) (см. как подключить к материнской плате кнопку пуска компьютера);
- кнопка перезагрузки компьютера (RESTART SW);
- индикаторы воззвания к винчестеру (жёсткому диску; H.D.D.LED либо HD LED);
- звуковые индикаторы (SPEAKER);
- мигающая лампочка на кнопках перезагрузки и включения компьютера (POWER LED +/-);
- USB-порты.
В некоторых случаях наименования на штекерах и шлейфах могут отличаться. Заместо POWER SW (power switch – выключатель) может быть написано PWRBTN (power button – кнопка выключения), а RESTART SW (перезагрузка) обозначен как RESET (сброс). Это одни и те же наименования, но производители время от времени применяют синонимичные английские сокращения. Находить соответствия необходимо не практически, а по смысловой нагрузке: PW – POWER, RES – RESET и т. д. Всё это – схожие значения, написанные различными словами. То же самое можно повстречать и на материнской плате.
Дабы верно подключить все провода и шлейфы, необходимо кропотливо изучить и перевести наименования во избежание неверных действий. Ну либо просто пользоваться документацией по сборке компьютера. Там всё разъясняется достаточно разборчиво и до мелочей. Более того, обозначенная информация будет касаться конкретно определенного варианта и устройства, а не обобщенная.

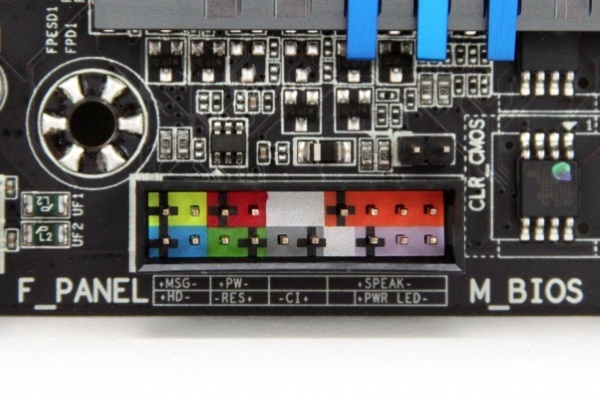

Место на материнской плате, куда необходимо присоединять данные штекеры, смотрится примерно так:
Кроме схемы с наименованиями имеются и цветовые обозначения, схожие цветам на штекерах. Вызывать заморочек данная процедура не должна. Чёрные крестики на рисунке являются «ключами». Они размещаются как на разъёме, так и на шлейфах, но могут иметь различные формы (зависимо от производителя). Подключать стоит ключ к ключу, таким макаром, не будет допущена ошибка при подсоединении устройств. Если обозначений нет либо их тяжело разглядеть, можно испытать подключать провода надписями «на себя». Также на разъёмах время от времени имеются боковые фиксаторы. Они тоже могут выступить ориентиром при подключении.
Все штекеры подключаются до упора, но без использования силы. Обращайте внимание на направляющие элементы для правильного подключения устройств (срезы, блокирующие части, фиксаторы и т. д.).

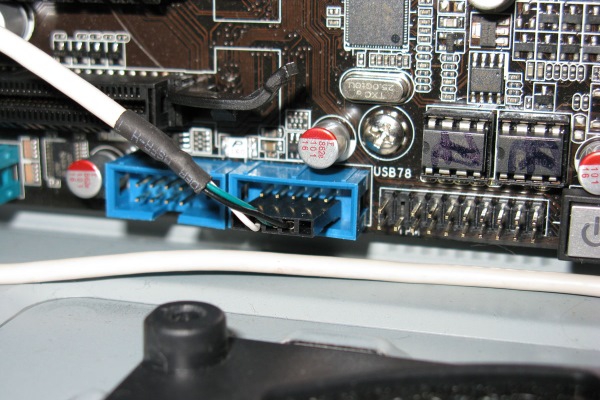

Кабели от USB-портов подключаются в надлежащие разъёмы. Они могут иметь наименования F_USB1, USB1 либо просто USB. Количество схожих разъёмов может варьироваться от модели системной платы, но часто, их как минимум 2.

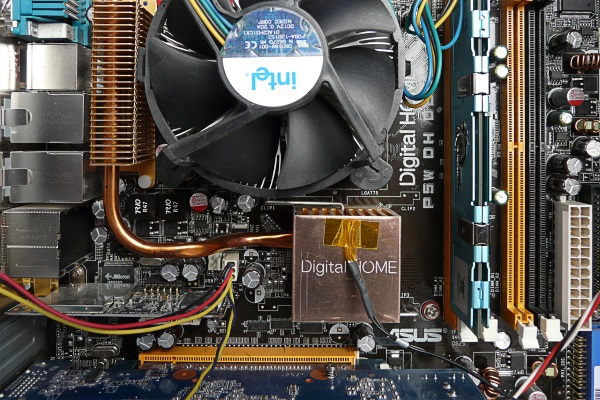

Главные устройства при подключении к материнке
1. Закрепление материнской платы на корпусе. Обычно есть 4 стойки (время от времени больше, но 4 будет довольно), на которые и необходимо закрепить материнскую плату болтами. С этой процедурой заморочек появиться не может, т. к. главное и единственное условие – уметь воспользоваться отвёрткой. Затягивать болты необходимо плотно, но без прикладывания лишних усилий, дабы не сломать материнскую плату. Если устройство будет размеренно держаться в корпусе и не «ездить», этого более чем довольно.
Стойки необходимы, дабы отделить материнскую плату от корпуса: они защищают её от замыкания, содействуют дополнительному остыванию и т. п.
2. Питание. Сперва, касательно устройств, следует подключить блок питания. Его установка на корпусе не вызывает заморочек. Так как огромное количество оставшихся кабелей будут подключаться к другим устройствам, кроме самой материнской платы. Это обеспечит беспрепятственный доступ к присоединению других устройств.

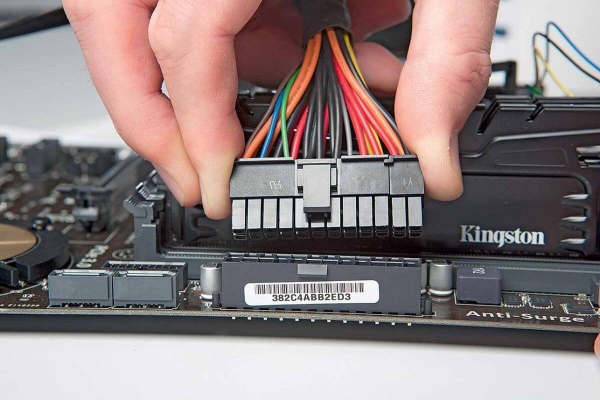

Подключить блок питания следует коннектором на 24 контакта (время от времени 20). Спутать его с другими шлейфами не получится (он таковой один). Смотрится этот коннектор следующим образом:
Гнездо для блока питания обычно находится на краю материнской платы. Спутать его нереально – это единственный разъём таковой ширины на два ряда. Никакое другое устройство подключить туда не получится. При подсоединении следует делать это аккуратненько, немного надавливая – до щелчка, дабы защёлка на разъёме и шлейфе совпадали. Таким же образом закрепляются другие шлейфы, имеющие фиксаторы.
Все другие шлейфы от блока питания стопроцентно отличаются друг от друга, потому не возникнет вопросов, какой конкретно кабель к какому устройству предназначается. Если сомневаетесь, отыскиваете направляющие элементы и обозначения. Либо воспользуйтесь документацией к приобретённому блоку питания/материнской плате.
Ни при каких обстоятельствах не подсоединяйте шлейф на 20 контактов в разъём на 24 контакта и напротив. Это вызовет необратимые повреждения, ремонт которых будет стоить очень недешево. Правило номер один – всегда инспектируйте, подойдёт ли определенный блок питания к применяемой модели материнской платы перед покупкой. Это касается всех других устройств, не считая USB 3.0.
3. Винчестер. Шлейф от жёсткого диска бывает широким и не очень. Всё находится в зависимости от штекера. Различают две разновидности: IDE и SATA.

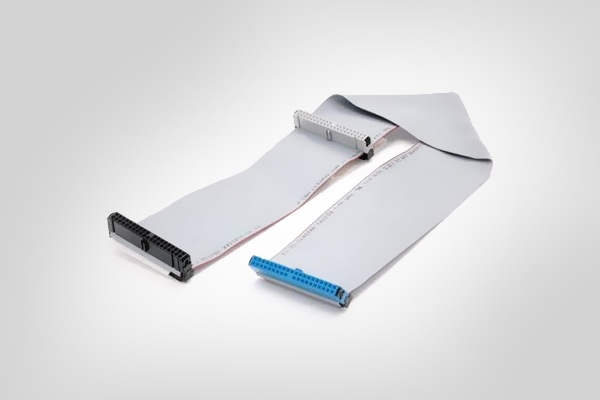

Смотрится IDE шлейф следующим образом:

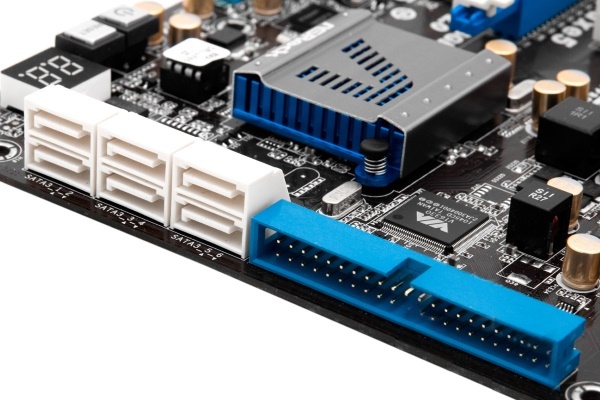

Чёрный разъём (слева) вставляется в жёсткий диск, а синий (справа) – в материнскую плату. Вот так смотрится место на материнской плате, куда необходимо вставлять IDE штекер от шлейфа (синий разъём, между 2-мя чёрными сверху и снизу).
Касательно SATA шлейфа, он размером существенно меньше и вставляется в разъём с обозначением «SATA1», «SATA3» и т. д. Обозначения могут быть хоть какими, но всегда содержат внутри себя ключевое слово SATA. Всё находится в зависимости от модели материнской платы.
Дисковод, кстати, устанавливается в плату стопроцентно схожим образом. Но его IDE шлейф присоединяется в более маленький разъём (на предшествующей картинке он чёрного цвета, находится чуток выше синего). В остальном, включая SATA коннектор, подключение дисковода в материнскую плату идентично подсоединению жёсткого диска.

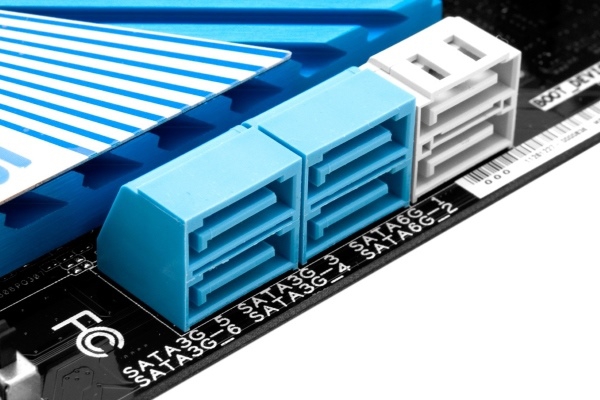

SATA разъём на «материнке» смотрится так:
Это только пример, так как подобные разъёмы могут быть разной формы (вертикальные, горизонтальные) и размещаться в различных частях материнских плат.
Также необходимо подключить коннектор от блока питания, беря во внимание направляющие элементы. Заморочек с этим, обычно, не появляется. На этом подключение винчестера к материнской плате окончено.
4. Видеоплата. Подключение видеоплаты к материнской плате – совсем не непростой процесс, но с определенными хитростями, знать которые необходимо, дабы не сломать фиксаторы. На большинстве материнских плат есть зажимы на подобии таких:
Они вполне схожи фиксаторам на оперативки. Но время от времени бывают не совершенно тривиальные фиксаторы, знать о наличии и механизмах работы которых необходимо каждому юзеру. До того как подключать видеоплату, пристально изучите работу фиксаторов. По мере надобности отсоединить (либо присоединить, если зажимы механического типа) устройство могут появиться задачи.

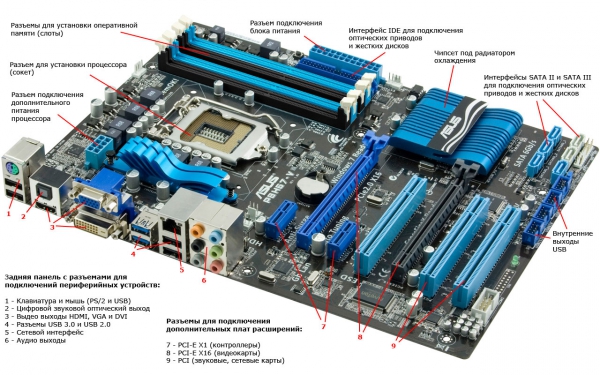

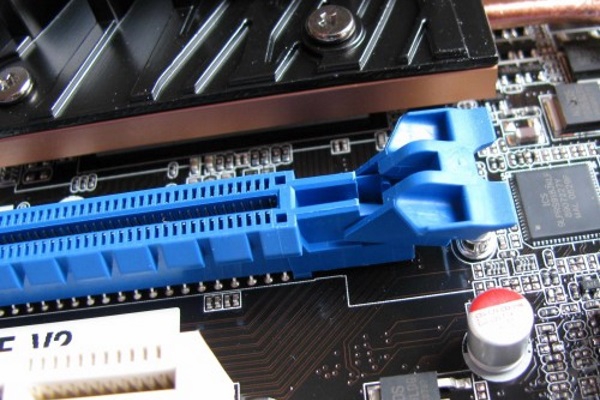

Сам разъём для видеоплаты изображен под цифрой 8:
Вертикальный разъём синего цвета и есть то место, куда вставляется видеоплата. Выпирающий снизу кусок – стандартный фиксатор. Ошибиться нереально, так как воткнуть видеоплату неверной стороной не получится из-за направляющего среза на разъёме.
Дальше к видеоплате подключается (для подавляющего большинства современных моделей) дополнительный источник питания в виде кабеля от блока питания. Часто, это коннектор с 4 контактами, но бывают и 2 провода по 2 контакта либо 1 провод, но на 8 контактов. Всё находится в зависимости от модели и производителя как видеоплаты, так и блока питания. В конце с внешней стороны системного блока подсоединяется кабель от монитора – видеоплата на сто процентов готова к использованию.

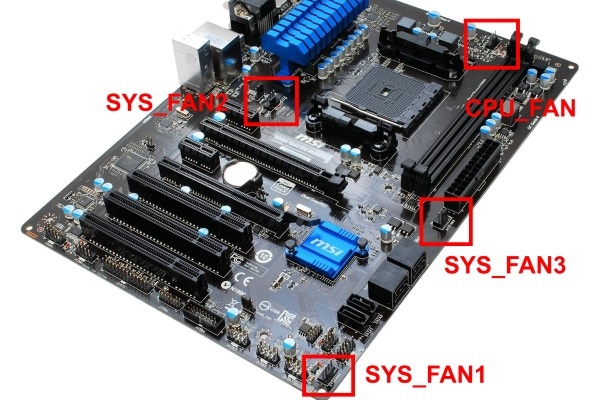

5. Корпусные вентиляторы (кулеры). Для подключения данных устройств довольно закрепить их болтами в соответствующих местах (выбираются персонально либо следуя документации) и подключить к материнской плате:
- CPU_FAN (CPU – центральный микропроцессор; FAN – вентилятор). Гнездо создано для подключения кулера на микропроцессор. Не пытайтесь подсоединить в него шлейф на 4 контакта, если отверстий под них только 3 и напротив, лучше приобретите подходящий для данного разъёма вентилятор. При неверном подключении кулер может стремительно перегореть либо не работать, а это угрожает перегревом и поломкой центрального микропроцессора. Который, кстати, является самым дорогим устройством в компьютере.
- SYS_FAN (system fan – системный вентилятор). Гнездо предназначено для всех других вентиляторов в корпусе. Кулеры на выдув и прочее остывание в системном блоке стоит подключать конкретно в этот тип разъёмов (последовательность не имеет никакого значения, можно подключать в хоть какой из них). Обычно таких разъёмов несколько, зависимо от модели материнской платы (SYS_FAN1/2/3 и т. д.). Они все подписаны на «материнке», отыскать не составит труда.
Видео-инструкция о том, как подключить материнскую плату
В следующем видео в мелких подробностях рассматривается подключение материнской платы, объясняются значения шлейфов и разбирается огромное количество дополнительной инфы.
Главное в подключении материнской платы – осознание обозначений, ориентир по направляющим элементам (подсказки; отсутствие контакта, разрез в гнезде, неверный «пин» в штекере и т. д.) и аккуратное подсоединение. Если следовать этим правилам, то в следующий раз не пригодится никакая помощь в подключении «материнки» – так всё просто и просто.
Как подключить антенный кабель к штекеру (F-разъему): верная разработка соединения
Антенна подключается через коаксиальный кабель к гнезду телека. Подключение можно выполнить проводом без применения штекера. Но тогда может быть нарушение контакта провода с антенным входом ТВ-приемника. В худшем случае произойдет замыкание обоих контактов, что может привести к неисправности устройства. Потому верно будет подсоединить антенный кабель к штекеру. Контакт будет крепким, любые опасности убираются.
Про антенные штекеры

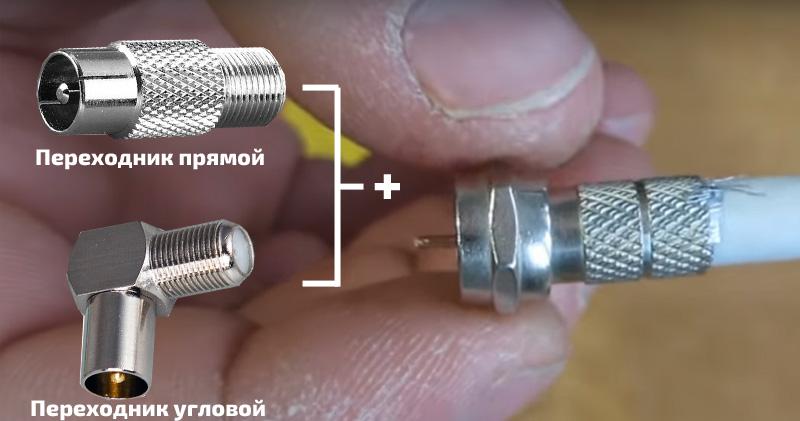

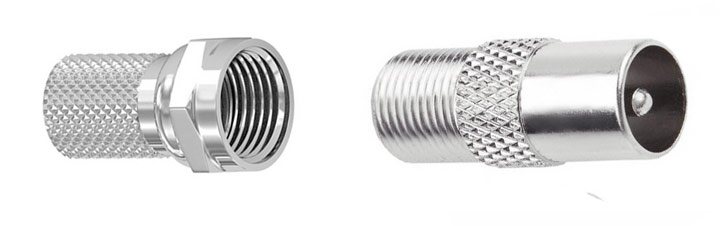

Сейчас лучшим вариантом является конструкция из 2-ух частей – F-разъема и переходника. Конкретно разъем надевается на телевизионный кабель. А переходник вкручивается в разъем.
Сам переходник может служить не только лишь для подключения кабеля к телевизионному разъему. Выбирается деталь зависимо от подходящей задачи. К примеру, можно взять резьбовой переходник, дабы с другой стороны накрутить разъем F-типа от другого кабеля. Так осуществляется соединение полосы без утраты сигнала.
В нашем случае нужна обыденный ТВ-штекер типа «папа». В телеке встроен вход типа «мама». Так и происходит подключение обоих устройств.

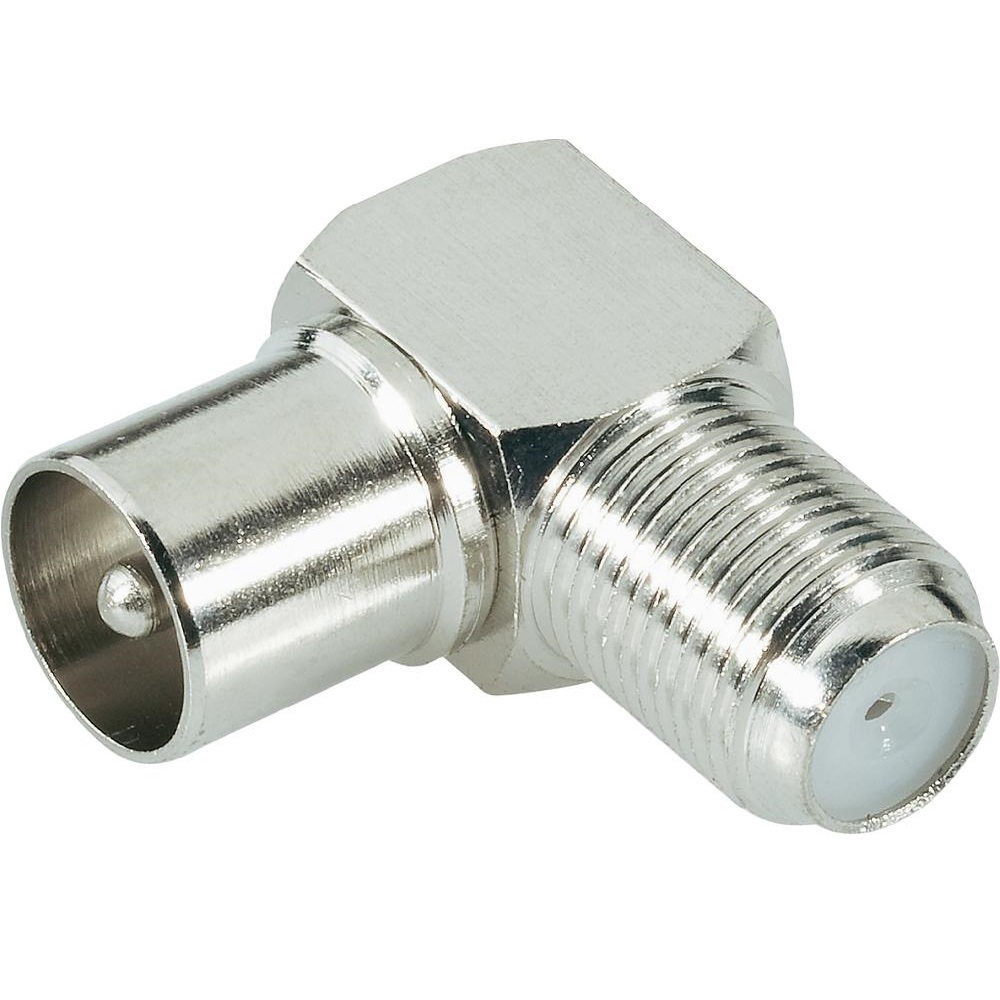

Переходник может быть прямым либо угловым (V-образным). Последний нужен, если телек весит на кронштейне, а за корпусом нет места для прямого переходника. Угловая деталь решает эту делему.

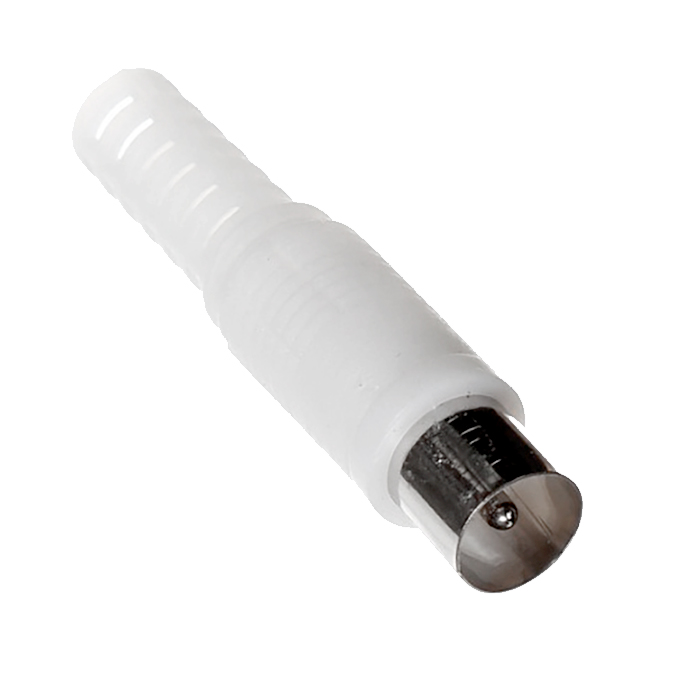

Ранее использовались старенькые детали. Снаружи это таковой же штекер, только место соединения закрыто пластмассовым корпусом.
Снутри крепление производилось железным зажимом и болтом/пайкой. Экран зажимался, а сердечник кабеля прикручивался. Если у вас залежался таковой ТВ-элемент, сможете его применять. Он делает намеченную цель не ужаснее современной железной сборной конструкции.
Что применять, не так принципиально. Просто пластмассовый штекер неуниверсален и предназначен для одной цели.
Что необходимо для соединения штекера с ТВ-кабелем
- Сам провод;
Кстати, бывает, что толщина провода меньше, чем внутренний поперечник корпуса разъема. Тогда контакт будет ненадежным. Провод может выпасть, в особенности если приложить к этому усилие. В таком случае можно заполнить полость каким-то материалом. К примеру, по старинке напихать спичек.
Как установить штекер на телекабель

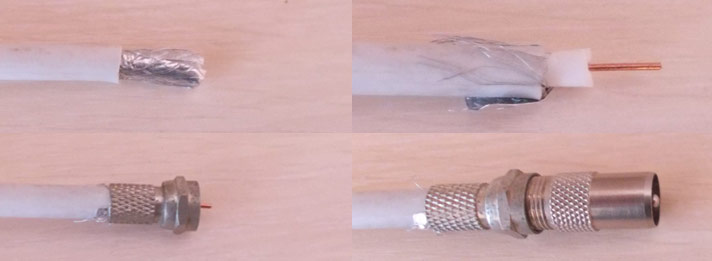

Перед тем как подключить антенный штекер к кабелю нужна верно разделать провод.
- Удалите 10 мм основной оболочки.
- Оплетку со слоем фольги (если есть) загните вспять.
- Уберите и внутренний слой, но оставив около 2 мм. Этот остаток войдет в отверстие разъема, когда будет делаться надевание.
После, начните накручивать штекер. Если вкручивание руками идет туго, воспользуйтесь плоскогубцами.
Но сильно зажимать деталь инвентарем не рекомендуется. Современные железные детали хрупкие и могут треснуть под чрезмерным усилием. Тогда придется брать новый разъем.
Пошаговая схема подключения

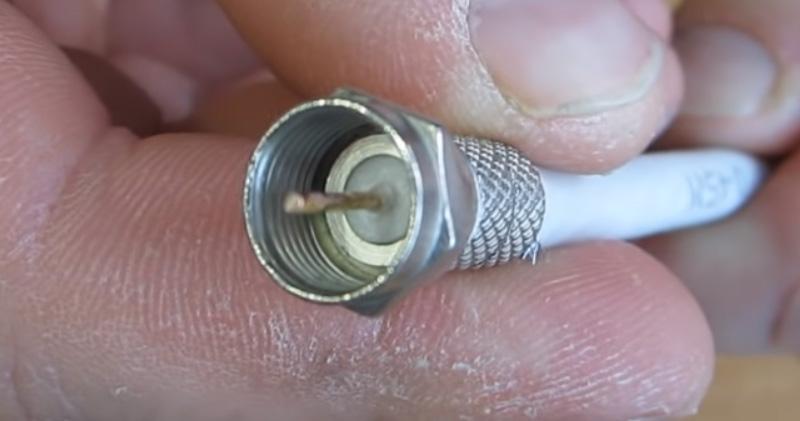

Вкрутить необходимо до конца. Экранирующий слой должен стопроцентно либо фактически совсем спрятаться под корпусом детали. Жила выступит на несколько мм с обратного конца. А снутри будет видно, как изоляционный ПВХ-слой кабеля войдет в разъем.
Сердечник провода не должен сильно выглядывать. По другому переходник вкрутится не до конца. Потому, при сильной длине жили, укоротите кусачками либо аккуратненько обрежьте ножницами.
Когда разъем насажен, вкрутите F-переходник в резьбу. После, можно подключить штекер к телеку.
Приведенная аннотация полезна фактически во всех ситуациях, когда ведется работа с антенным кабелем. К примеру, когда делается подключение 2-3 телевизоров к одной антенне цифрового телевидения. Там в схеме применяется разветвитель (делитель), с которым нужна соединяется как раз через F-разъем. Аналогично и с удлинением либо ремонтом полосы. Все соединения производятся только средством разъемов с необходимыми переходниками.

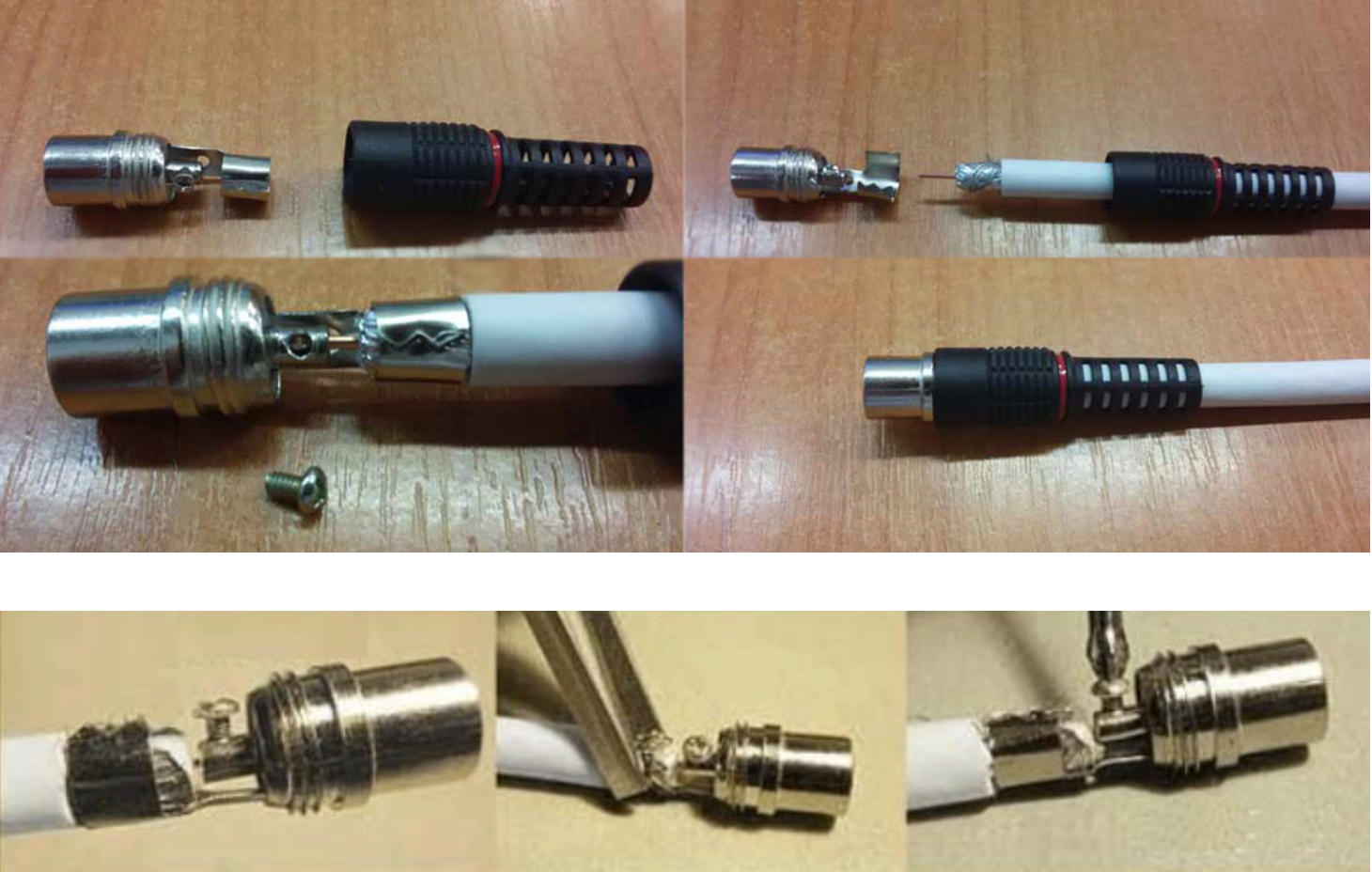

Подключение старенького штекера
- Сходу наденьте закрывающий кожух на кабель.
- Зачистите провод. Поначалу избавьтесь от 10 мм оболочки телевизионного провода. После, на сто процентов удалите около 5-6 мм экранирующего материала вкупе с внутренней изоляцией. На этом участке должна остаться только медная жила.
Подключению к блоку питания
Организация такового подключения нужна, когда для приема каналов применяется активная антенна вкупе с телеком (но без приставки). Антенна имеет интегрированный усилитель, который нуждается в питании. Напряжение подается через наружный блок питания. Устройство соединяется с антенной на конце провода, который вставляется в телеприемник.

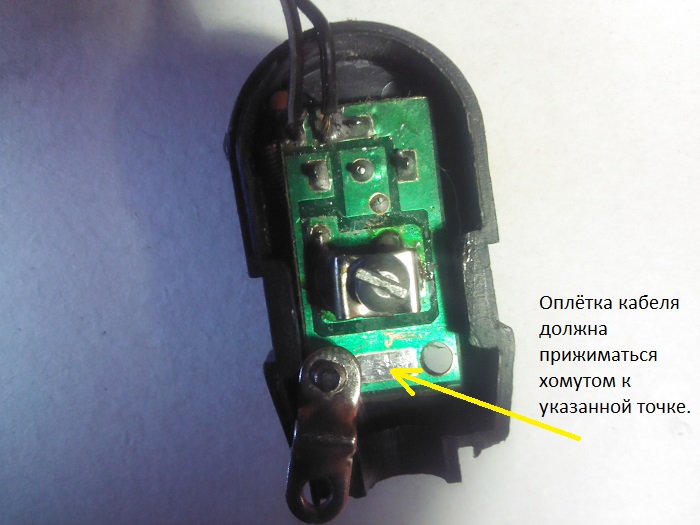

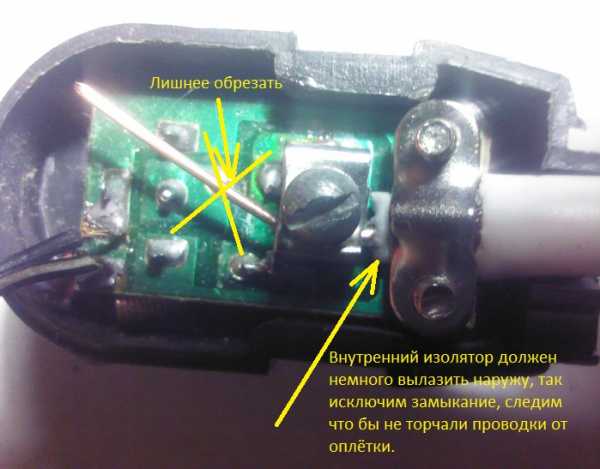

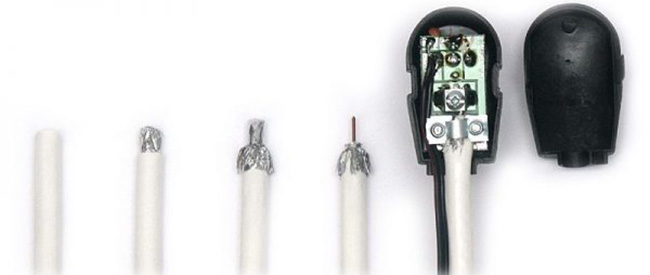

От блока отходит провод с сепаратором на конце. Нужно раскрутить сепаратор, разделать провод и зажать в креплениях платы сепаратора болтами.
Размеры для зачистки можно найти зрительно. Главное, обеспечить отсутствие контакт между экранировкой и жилой.
Как подключиться без штекера
Для резвого временного возобновления показа телевидения получится стремительно подсоединить телевизионный разъем с телекабелем обычным контактом.
- Поначалу необходимо отыскать какую-то трубочку, обрезать ее и надеть на паз гнезда в ТВ-устройстве.
- Дальше зачищается ТВ-провод, жила загибается в два раза, дабы образовалась петля. Так жила будет отлично контактировать с внутренней поверхностью центрального паза входа для антенны.
Осознать принцип монтажа получится по рисунку ниже.
Дабы контакт был более либо наименее надежным, можно во вход воткнуть несколько спичек, которые посильнее прижмут экранирующий слой к контакту входа.
Вероятные ошибки и советы профессионалов

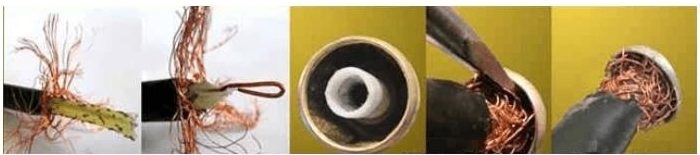

- Если экран имеет не только лишь слой переплетенных нитей, но и обертывание фольгой. Последняя проводит ток только верхней стороной. Поэтому, когда оплетка заворачивается вспять на провод, то заворачивается и фольга, из-за чего материал переворачивается и глядит наружу изоляционной (картонной) стороной. Это может стать предпосылкой отсутствия электрического контакта. Потому рекомендуется разрезать фольгированный экран на две части и перекрутить, дабы проводящий слой смотрел ввысь.
- Тонкие нити оплетки необходимо кропотливо загибать, убирая любые одиночные «волоски» подальше от жилы. По другому есть риск выполнить куцее замыкание снутри провода. Если нити после одевания детали видны изнутри, следует длинноватым острым предметом обрезать их.
- Чрезмерное приложение силы при надевании. Относится к плоскогубцам, которыми просто можно треснуть штекер. Потому работать следует аккуратненько.
Проверка соединения
Есть два метода, как можно проверить корректность и качество соединения.
- Измерительным устройством проверить, нет ли замыкания, и выяснить уровень сигнала от антенны. Если КЗ отсутствует, а сигнал поступает, означает, соединение окончено верно, можно делать настройку телевизионных каналов.
- Соединить телек с эфирным приемником, испытать настроить цифровое ТВ, дополнительно поглядеть уровень телесигнала в меню ручного поиска.

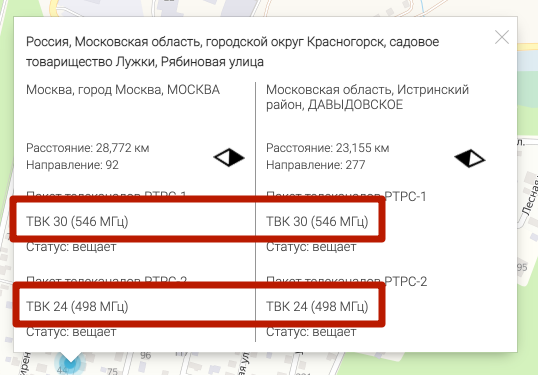

Уровень ТВ-сигнала следует глядеть лишь на работающих каналах (мультиплексах) в вашей местности. Потому поначалу необходимо найти, какой номер канала вещает от ближайших ретрансляторов. Перейдите на карту покрытия цифрового вещания, через поиск найдите свой дом. Необходимо ввести полный адресок до дома, кликнут на кнопку «Найти» и избрать дом на карте. Дальше появятся характеристики вышек, где и будут написаны номера ТВК.
Значение для каждого канала выставляется попеременно. Смотрите уровень приема, после этого делаете выводы. При очень слабенькой величине сигнала стоит испытать более точно настроить антенну либо вполне поменять приемник на более мощнейший. Если на данный момент работает эфирное устройство пассивного типа деяния, необходимо пошевелить мозгами об установке активного.
