Время от времени появляются случаи, когда необходимо включить свет из 2 различных мест. Эта задачка выполнима при помощи производства проходного выключателя из обыденного. Это по силам каждому, кто может держать в руках отвертку. Обыденный выключатель в схожем случае нехороший ассистент. Нужен особый проходной устройство. Попробуем его выполнить своими руками, используя обычный кнопочный.
Предназначение проходного выключателя
Эти устройства созданы для управления любым осветительным устройством сразу из нескольких мест. Они очень комфортны для установки в длинноватых переходах, на лестницах, в коридорах квартиры. В последние годы их стали применять в спальных комнатах. Удобство применения состоит в том, что нет необходимости ворачиваться к выключателю, свет можно погасить с другого места. Как подключить проходной выключатель? В большинстве случаев для управления электрическим светильником применяется схема с применением двухклавишного переключателя.

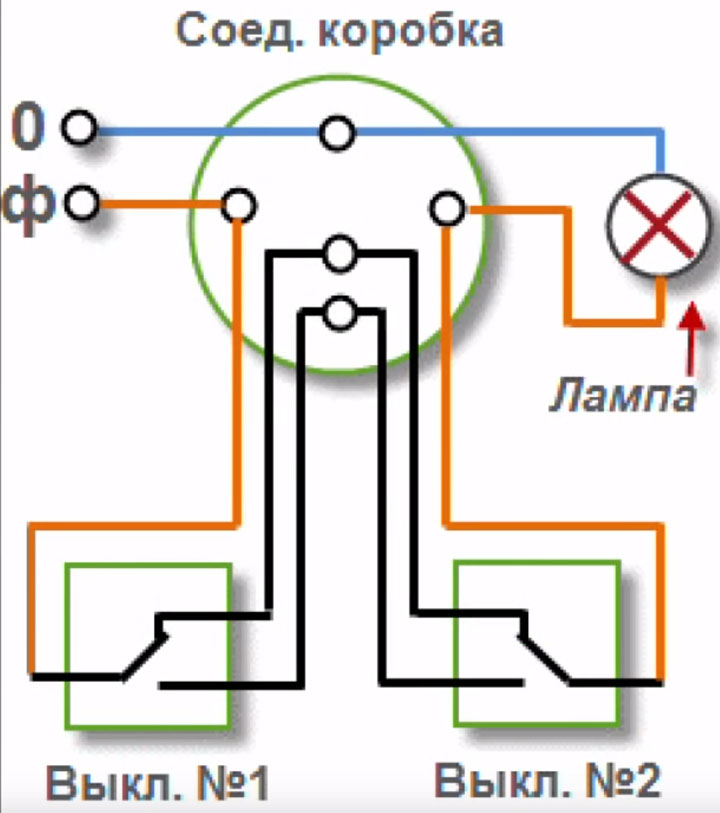

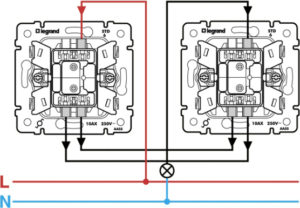

Схема управления освещением с 2-ух мест при помощи проходных выключателей
Как подключить проходной выключатель в других местах? В личном доме, имеющем пристройки, можно поставить его при входе в дом, другой в самом помещении. Тогда при выходе из дома свет можно выключить прямо во дворе, не ворачиваясь в помещение. Схожих устройств по мере надобности применяют несколько для включения осветительного прибора.
Переделка устройства
Процесс переделки обычного выключателя в проходной доступен каждому своими руками. Наружный его вид ничем не отличается от его собрата. На нем может быть 1 кнопка, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, потому более верно его именовать переключателем. В большинстве случаев в домашних критериях приходится применять обыденный одноклавишный маршевый выключатель. В огромных помещениях время от времени нужна устройство, имеющее несколько кнопок.
Переделка заключается в добавлении контакта: заместо 2 необходимо поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений нужно проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль к световому устройству. В наше время делают схемы фотореле на транзисторах КТ315Б либо на Q6004LT. Наша задачка выполнить проходной переключатель из обыденного маршевого своими руками. Для переделки необходимо взять одноклавишный выключатель и двухклавишный. Лучше, дабы они были выпущены одним производителем и имели однообразные размеры. У двухклавишного переставляются выводы для проводов и изменяются 2 кнопки на 1. Переключатель, изготовленный своими руками, готов. Он может быть:
- одноклавишный, оборудованный подсветкой либо без нее,
- двухклавишный с подсветкой либо без нее,
- трехклавишный,
- затратной,
- интегрированный,
- промежный.
Такие устройства, которые можно выполнить своими руками, имеют некоторые недочеты:
- по тому, как размещены кнопки, нереально найти, в каком положении находится само устройство,
- нельзя включать и выключать свет в нескольких точках сразу.
Когда осветительный прибор не пылает, неясно, включен ли переключатель. По положению кнопки это выяснить тяжело. Нельзя управлять светом в нескольких местах. К примеру, по обе стороны кровати и при входе в спальню.
Заключение
Проходной выключатель, изготовленный своими руками, обеспечивает удобство.
С его помощью происходит управление светом из нескольких мест.
Удобство управления схожим приспособлением в том, что не нужно ходить вспять для выключения света в длинноватом коридоре, на лестнице и в других местах. Подобные устройства в наше время совершенно нет необходимости делать своими руками. В любом магазине, торгующем электротоварами, можно приобрести любые устройства за самые малые цены. Самый обычный из них перекрестный переключатель. Лампы можно применять любые: накаливания, люминесцентные, энергосберегающие. Главное в подключении этих устройств не запутаться в проводах.
Как работает проходной выключатель
Свет в помещении нужно включать и выключать. Для этого есть выключатели. Но обыденный выключатель включает лампы только из 1-го места и установка параллельно выключателя не решает эту делему.
Для управления освещением из 2-ух мест нужен проходной выключатель. В схеме управления освещением с 3-х мест к двум проходным добавляются перекрестные выключатели.
Устройство и принцип деяния проходных выключателей
Проходной выключатель — это устройство, позволяющее включать и отключать свет из 2-ух мест и устанавливается парой, к примеру, в различных концах длинноватого коридора либо вверху и понизу лестницы.
Не путать с двухпозиционным выключателем — это обыденный двойной выключатель, в каком обе группы контактов замыкаются сразу.
Как подключить проходной выключатель

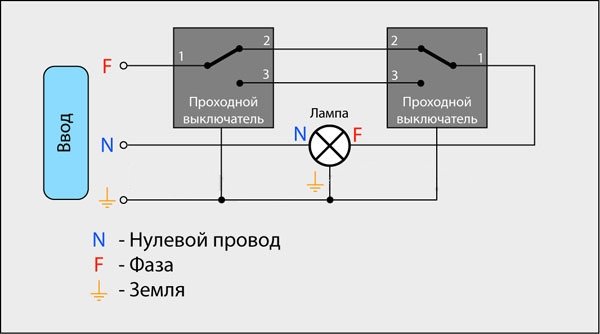

В схеме подключения проходных выключателей, к каждому устройству идёт три провода:
- один подает фазу на выключатель либо от выключателя к лампе;
- два других соединяют переключатели между собой.

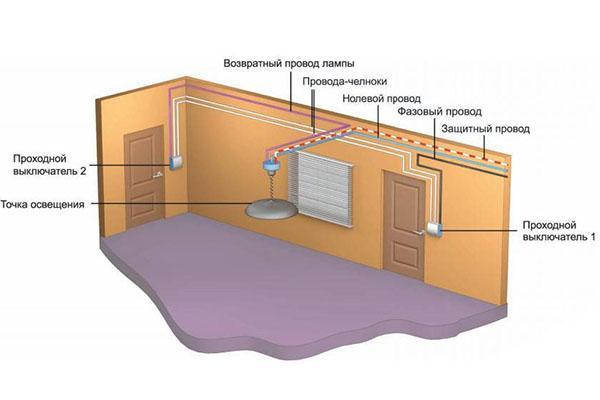

При прокладке проводки заместо 3-х отдельных проводов в схеме расключения проходного выключателя можно применять один трехжильный кабель.
Практически, это не выключатель, а переключатель. У этих устройств нет определенного положения «включено». Фаза идёт на коммутатор, потом, зависимо от положения кнопки, подается на один из проводов, соединяющих аппараты. У дублирующего выключателя также два положения и отходящий провод подключается к одному из соединяющих проводов.
Если оба устройства подключены к одному из проводов, то цепь замыкается и осветительный прибор пылает, в оборотном случае цепь разомкнута и свет отключен. Потому для включения и отключения люстры нужно переключить проходной выключатель в другое положение.
Конструкция проходного переключателя

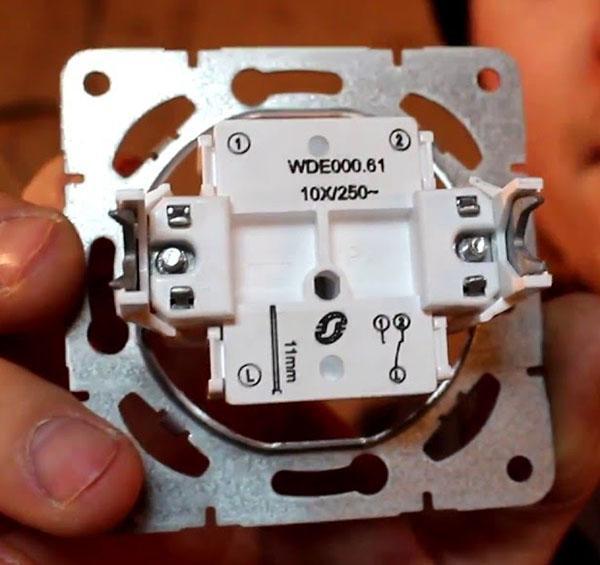

В отличие от обыденного коммутатора, имеющего два контакта — подвижный и недвижный и две клеммы для подключения проводов, в проходных переключателях клемм и контактов три — два недвижных для соединяющих проводов и один подвижный для подключения фазы либо люстры.
Двойные проходные выключатели являются 2-мя независящими конструкциями в одном корпусе с шестью клеммами. Этим они отличаются от обыденных двойных выключателей, в каких подвижные контакты соединены интегрированной перемычкой.
Как выполнить проходной выключатель света своими руками
При отсутствии проходного выключателя его можно выполнить своими руками из 2-ух обыденных — одноклавишного и двухклавишного и применять его заместо проходного выключателя в схеме включения света с 2-ух мест. Устройства должны быть одной конторы.

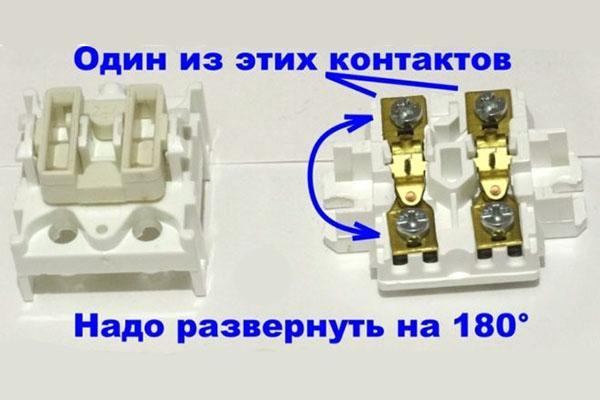

Конструкция аппаратов должна позволять развернуть один из подвижных контактов и переставить недвижный:
- вытащить из корпуса двухклавишный выключатель;
- снять один из подвижных контактов;
- демонтировать недвижный контакт, относящийся к снятому подвижному контакту, развернуть на 180° и установить на место;
- установить ранее снятый подвижный контакт, также развернув его на 180°;
- собрать переключатель и установить кнопку от одноклавишного выключателя.
После переделки при переключении кнопки один из контактов будет замыкаться, а другой размыкаться.
Недвижный контакт можно снять с одноклавишного устройства. В данном случае его не надо демонтировать с двухклавишного аппарата.
Управление светом из 3-х и поболее мест

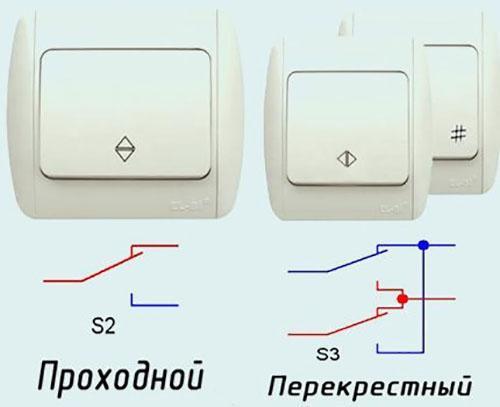

Не считая включения ламп из 2-ух мест есть ситуации, в каких этого недостаточно. Необходимо отключать свет из различных углов комнаты, в длинноватом коридоре с огромным количеством дверей и других. Для этого применяются перекрестные либо промежные переключатели. Другое название этого устройства — реверсивный выключатель.
Включение перекрестных выключателей
Проходные выключатели соединяются 2-мя проводами. Если оба выключателя подключены к одному из них, то цепь замкнута и лампа светится, в оборотном случае она не пылает.

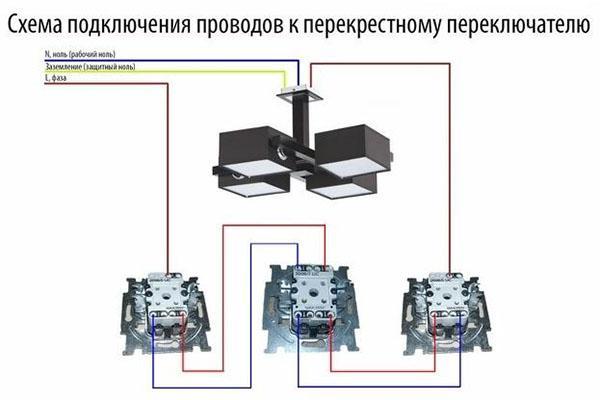

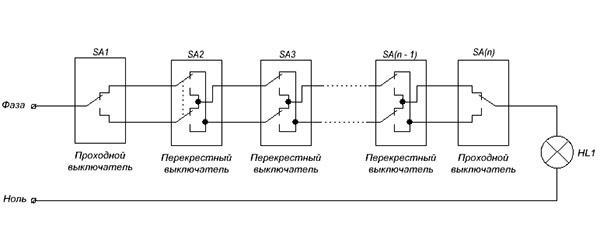

На схеме перекрестный выключатель включен в разрыв 2-ух проводов, соединяющих проходные. Он именуется перекрестным, так как меняет местами подключение приходящих и отходящих проводов и подключение друг к другу проходных коммутаторов.
Подключается такое устройство 2-мя парами проводов. Количество мест управления может быть хоть каким, а число перекрестных выключателей всегда на два меньше — сначала и конце схемы инсталлируются проходные устройства.
Конструкция перекрестного выключателя
В обыденных, одноклавишных устройствах, способных управлять только одной группой осветительных приборов, 6 контактов — 2 подвижных и 4 недвижных. Схему устройства производители наносят на его оборотной стороне. Это делается для удобства подключения.
Двух- и трехклавишные аппараты, способные управлять 2-мя либо 3-мя электроприборами соответственно, представляют собой два либо три отдельных устройства в одном корпусе и имеют двойной либо тройной набор контактов и клемм для подключения.
Перекрестный выключатель можно установить заместо проходного. В данном случае часть клемм остаются не присоединенными.
При отсутствии перекрестного переключателя заместо него можно установить двойной проходной выключатель. В данном случае недвижные контакты соединяются перемычками таким макаром, дабы схема переключений соответствовала промежному устройству.
Подключение проходных и перекрестных выключателей

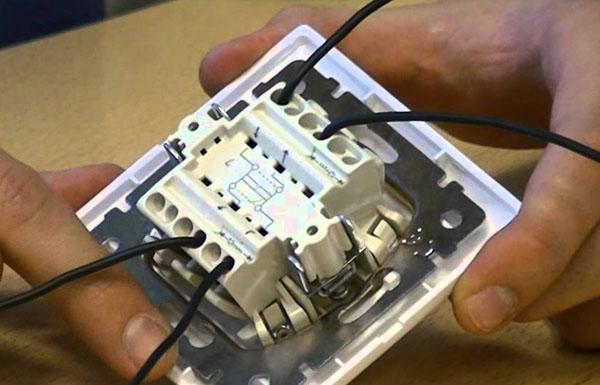

Инсталлируются такие устройства аналогично обыденным розеткам и выключателям в монтажные коробки либо прямо на стену. Установленные коммутаторы нужно подключить согласно составленной схеме.
Условные обозначения различных видов выключателей
На принципных электросхемах, на которых нанесены все провода, заместо переключателей изображают их контакты. Но на однолинейных схемах и плане расположения электроприборов эти устройства указываются условными обозначениями.

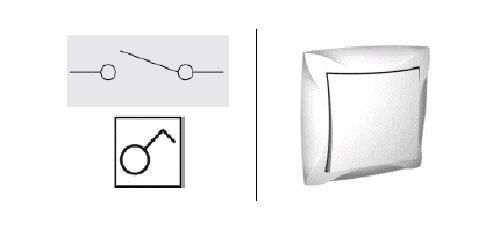

Обыденный одинарный (одноклавишный) выключатель, замыкающий цепь исключительно в одном положении, имеет вид кружочка, от которого ввысь отходит косая линия, имеющая вид буковкы «Г».
На изображении двойного (двухклавишного) выключателя, по отдельности включающего две группы ламп в люстре, таких линий две. Ориентированы они в различные стороны.

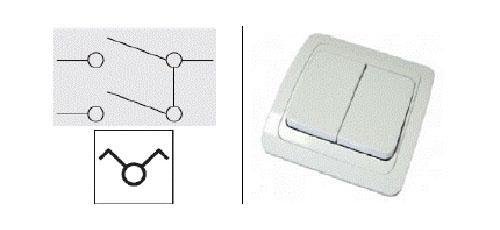

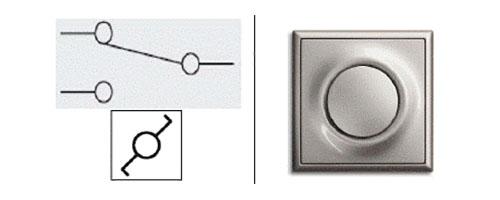

Проходной переключатель, позволяющий включать свет из 2-ух мест, также изображается кружком, но косых линий в форме буковкы «Г» две. Направляют их в обратные стороны.

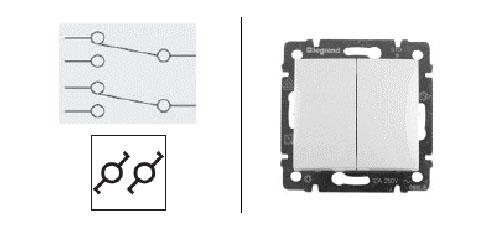

Сдвоенный проходной переключатель изображается как два вблизи расположенных одинарных.

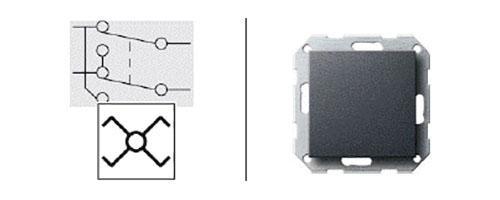

Перекрестный либо промежный переключатель имеет вид кружка с 4-мя знаками «Г», при этом ориентированы они в различные стороны.
Прокладка проводов
Провода к этим аппаратам прокладываются при сокрытой проводке в штробах, а при открытой в кабель-каналах.
Ретропроводка прокладывается открытым методом, на роликах.
Число проводов, нужных для подключения находится в зависимости от конструкции устройства:
- к одинарным проходным – 3;
- к первому двойному проходному (на который подается фаза) двойному – 5;
- ко второму двойному проходному (к которому подключаются лампы) – 6;
- к промежным переключателям прокладываются 8 проводов на каждую кнопку.
Для удобства подключения лучше применять кабеля с разноцветными проводами.
Проходные и перекрестные выключатели — это приборы, дозволяющие управлять освещением из различных мест. Они делают более комфортным включение и отключение света жильцами дома.
