Накопительные водонагреватели созданы для установки стационарно в закрытых незамерзающих помещениях с температурой окружающего воздуха более 5 градусов по Цельсию. В случае монтажа стенного нагревателя следует учесть несущую способность основания. Если стенка не серьезная, а выполнена из обшивочных материалов, нужно позаботиться об усилении несущего каркаса. Нужно учесть, что к весу самого водонагревателя, обозначенного в паспорте изделия, добавляется вес воды. Она полностью заполняет емкость в течение всего времени эксплуатации устройства.
Место размещения водонагревателя
Вертикальные модели инсталлируются исключительно в вертикальном положении, их нельзя крутить точь-в-точь как и горизонтальные запрещено ставить вертикально. Есть модели, конструкция которых разрешает установка как вертикально, так и горизонтально. Обычно, в наименовании таких изделий находится слово «universal». Неподалеку от устройства должны находиться точка водозабора и слив для излишка воды, который появляется при термическом расширении во время работы нагревателя. Не рекомендуется устанавливать водонагреватель в углу: это может ограничить способности свободного доступа к боковой и задней стенам.
Методы крепления водонагревателя
Стенные водонагреватели с оборотной стороны имеют монтажную планку. С ее помощью устройство навешивается на крючки, вкрученные в стенку. Размещение крючков и межцентровое расстояние между ними должно точно совпадать с отверстиями либо продолговатыми проушинами на монтажной планке. Принципиально обеспечить строгую горизонтальность, дабы не сдвигался уровень воды снутри бака нагревателя и не нарушалась работа устройства.
Заместо крючков может быть применять шпильки. Одной стороной они вгоняются в стенку, а другой с помощью гайки задерживают планку. Следует учесть вес на сто процентов заполненного нагревателя при выборе длины и толщины крепежа. Напольные водонагреватели инсталлируются на подставке и крепятся к полу анкерами. Пол должен быть совершенно ровненьким, дабы устройство не перекашивало.
Подключение устройства к трубе подачи
После размещения и закрепления водонагревателя перебегают к подключению устройства к водопроводу. Перед тем как подключить нагреватель к трубе подачи, через нее пропускают незначительно воды, дабы вымыть вероятный мусор и грязюка. Подводку делают горячеоцинкованными, нержавеющими, медными либо пластмассовыми трубами. Безотступно не рекомендуется применять для этого гибкие бугристые и резиновые шланги в оплетке либо без нее. Холодную трубу подключают к соответственному отводу на приборе, который помечен пластмассовой прокладкой синего цвета.
Со стороны подачи устанавливают предохранительный клапан и редуктор давления или группу безопасности в сборе таким макаром, дабы продувочное отверстие оставалось открытым для атмосферы. Выше лучше поставить сливной кран через тройник. Это облегчит последующее сервис устройства, когда придется сливать воду для очистки, замены магниевого анода либо нагревательного элемента. Хоть это и можно выполнить при помощи клапана, но отверстие в нем очень малюсенькое, потому слив занимает очень много времени.
На сливной кран и продувочное отверстие рекомендуется надеть гибкие шланги, концы которых навести в точку слива – к примеру, особое отверстие в канализационной трубе. Поперечник подбирается таким макаром, дабы при вполне открытых сливном кране и клапане вода свободно вытекала из водонагревателя.
Отсечной кран всегда устанавливается ниже клапана с редуктором. Запрещено прикручивать его сходу к отводу так, дабы он находился между водонагревателем и клапаном. В неприятном случае, когда устройство не эксплуатируется, поток воды из стояка будет доставать до клапана и редуктора. Тем самым они могут срабатывать вхолостую и равномерно засоряются мусором, который переносится по трубе совместно с водой.
Подключение нагревателя к жаркой трубе
Водонагреватель подключается к жаркой трубе из числа тех же материалов, что были применены и для холодной полосы, через отвод, который отмечен красной пластмассовой шайбой. Особенных требований к месту установки отсечного крана нет. Его можно поставить в любом комфортном для юзера месте, даже накрутить на отвод, а уже к крану подключать жаркую трубу или расположить ниже.
Подключение водонагревателя к электросети
Кабель питания обычно поставляется в комплекте с водонагревателем и устанавливается без помощи других. Место установки у стенных нагревателей находится в районе регулятора, а у напольных может быть сзади либо с боковой стороны. Кабель присоединяется с помощью винтообразных клеммных колодок. После сборки вилка кабеля врубается в розетку. Отныне устройство готов к эксплуатации. Самое время произвести 1-ый пуск.
Ввод водонагревателя в эксплуатацию
Нужно открыть оба запорных крана перед водонагревателем и отсечкой на холодном стояке, а на жарком закрыть. Во время заполнения нагревателя точка водоразбора должна быть открыта, дабы из резервуара вытравился воздух. Как емкость наполнится, следует закрыть кран точки водоразбора, после этого включить устройство на полную мощность. Удостоверьтесь в том, что срабатывает датчик температуры и нагреватель отключается. Поглядите, как работает клапан, оттянув рычаг на себя. Из продувочного отверстия должна пойти вода. Аналогичную функцию сделать и со сливным краном при его наличии.
Большой выбор накопительных водонагревателей Stiebel Eltron вы сможете отыскать в нашем Интернет-магазине.
Как подключить накопительный водонагреватель (бойлер) к водопроводу и электросети своими руками
Верная установка водонагревателя в квартире либо личном доме – универсальное решения обеспечить бесперебойное горячее водоснабжения. Условие в особенности животрепещуще для обитателей многоквартирных домов, где временами происходит отключение подачи жаркой воды (сезонная опрессовка труб, профилактика, диагностика, ремонт и т.д.).
Итак, выбор изготовлен, отметены все предложения об установке нагревателя воды «мастерами» за космические цены и решено устанавливать бойлер без помощи других. Ничего сверхъестественного в подключении нет, но будет нужно некоторый инструмент и внимание.
Установка накопительного водонагревателя своими руками

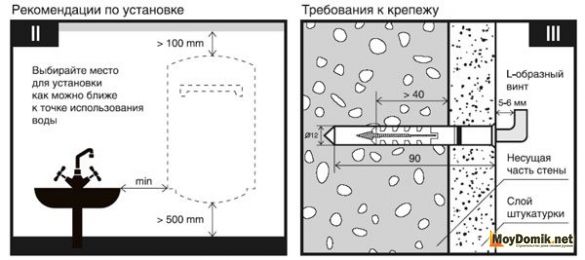

До того как приступить к монтажу, рекомендуется обусловиться с несущей способностью стенки, где будет установлено нагревательное устройство. Выдержит ли? Все-же вес будет немаленький. Если есть сомнения в прочности стенки, то можно сконструировать поддерживающую подставку либо какие-либо дополнительные крепления под устройство.
Так как регулировать температуру мгновенно необходимости не будет, то удаленность от точки применения в нашем случае мы не рассматриваем – устанавливаем бойлер где нам комфортно.
В остальном, все тоже самое, что и в случае с проточным водонагревателем: сверлим отверстия, вбиваем дюбеля и крепим водонагреватель.
Установка и подключение накопительного водонагревателя к водопроводу и электросети
Подключение накопительного водонагревателя к водопроводу — схема
Установка накопительного водонагревателя просит более основательного подхода. К тому же, он позволяет применять жаркую воду из устройства во всей квартире.

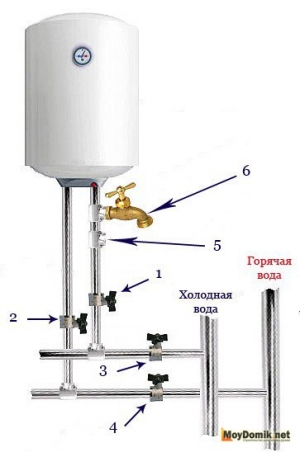

Схема устройства накопительного водонагревателя
Схема устройства накопительного водонагревателя На схеме мы лицезреем типовое подключение водонагревателя (накопительного) к водопроводу.
Обозначения «горячая вода» и «холодная вода» — это «стояки» — две трубы, проходящие через все квартиры подъезда и снабжающие их водой (холодной и жаркой).
1-2 – водопроводные краны. Они перекрывают либо открывают циркуляцию воды в бак и назад из водонагревателя. Когда устройство работает, то краны открывают, не применяется — то, естественно, закрывают.
3-4 – вводные в квартиру водопроводные краны. Они нужны для перекрытия подачи воды в квартиру.
5 – один из принципиальных частей – оборотный клапан. Нужен для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).
Для осознания обратимся к устройству накопительного водонагревателя, принцип такой: подача воды осуществляется снизу. А если вдруг подачу воды внезапно отключают — вся она устремится в уже пустой стояк с холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Оборотный клапан предназначен для предотвращения схожей трагедии.
В комплектацию любого неплохого накопительного водонагревателя заходит такое защитное устройство. Будьте внимательны при проверке комплектации!
6 — сливной вентиль — кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, таковой кран должен быть предусмотрен при монтаже водонагревательного устройства: перед демонтажем (в случае необходимости) водонагревателя он дозволит слить всю воду из резервуара. Ведь, зависимо от емкости водонагревателя, в баке может находится 100-150 л. воды….
Внимание на схему: следует непременно располагать кран для слива воды выше оборотного клапана. В неприятном случае опустошить бак для вас не получится — вода просто не будет вытекать из емкости.
Как применять краны водонагревателя (закрытие и открытие)
Краны обозначенные на схеме цифрами «1» и «2» пригодятся для отключения воды в то время, когда электронагреватель не применяется. К примеру, если нам пригодилось снять последний.
Краны обозначенные на схеме цифрами «3» и «4» имеются в хоть какой квартире присоединенной к центральному водопроводу, размещены после стояков, ведь воду нам перекрывать приходится время от времени по разным причинам.
Обратим внимание на кран «4» — он перекрывает циркуляцию жаркой воды между квартирой и стояком во время работы устройства. Если кран не перекрыть, то жаркой водой из нашего водонагревателя сумеют воспользоваться все обитатели подъезда – вода пойдет в стояк.
Главное правило применения — если жгучая вода поставляется городской котельной, водонагреватель находится в выключенном режиме — «1» и «2» краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на профилактику и жаркую воду отключают, подключаем наше устройство к сети 220В, открываем краны «1» и «2», а кран «4» — закрываем.
Схема подключения накопительного водонагревателя к открытой емкости
В личных домах, коттеджах либо на даче, где нет централизованного водоснабжения (либо по другим причинам) применяют накопительные баки для воды, которые, обычно, размещаются на крыше. Это не является ограничением для применения водонагревателя. Единственное, расстояние от устройства до емкости должно быть более 2-х м, и если в водопроводе давление более 6 бар, то необходимо непременно установить редуктор (на входе, перед бойлером) для понижения давления.
Зависимо от удаленности от верхней точки бойлера либо насосной станции используют различные схемы подключения.

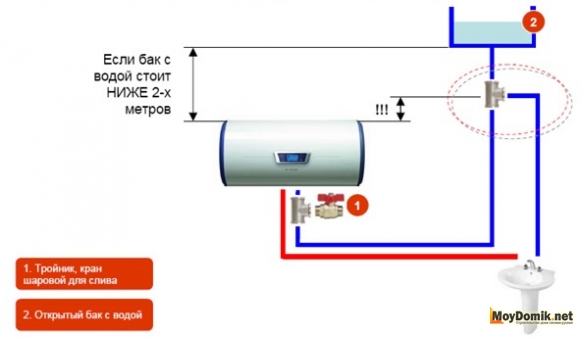

Схема подключения если высота между водонагревателем и емкостью для воды наименее 2-х метров
Схема подключения накопительного водонагревателя ниже 2 м

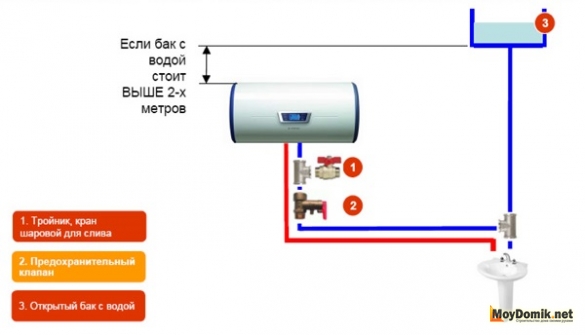

Схема подключения если высота между бойлером и накопительным баком для воды более 2-х метров
Схема подключения накопительного водонагревателя выше 2 м

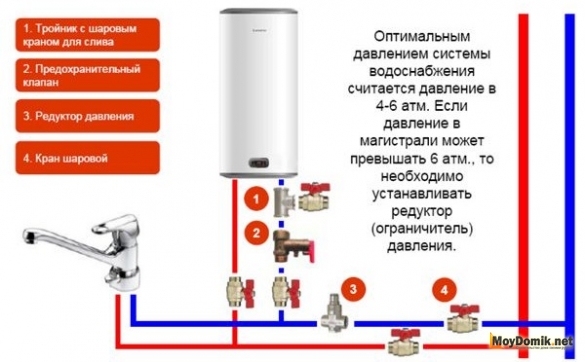

Схема установки водонагревателя с подключением к стоякам жаркого и холодного водоснабжения
Схема установки водонагревателя с подключением к стоякам жаркого и холодного водоснабжения
Как установить водонагреватель накопительный электрический — видео
Подключение водонагревателя к электросети
Так как для работы водонагревателя нужна подключение к сети в 220В и непременное заземление, то лучшим вариантом будет подключение к имеющейся розетке для стиральной машины – через вилку (естественно, при условии, что эта розетка проведена по отдельной полосы с соблюдение правил).
Если в квартире отсутствует такая розетка, то идеальнее всего будет обратиться к электрикам за квалифицированной помощью в прокладке проводки. Обстоятельств тому несколько.
- 1-ое, работа с проводкой просит определенных способностей и познаний и в случае несоблюдения определенных моментов при монтаже, угрожает поражением током либо выходом из строя электроприборов.
- 2-ое, для вас будет с кого спросить за некачественную работу. Естественно, если вы заключили контракт с подрядной организацией.
- Ну и в конце концов, не будет заморочек с тем, какой провод избрать, какие автоматы поставить.
Может быть, это подтолкнет вас на проведение ревизии проводки во всей квартире.
