Датчик движения довольно издавна не стал быть уделом организаций и компаний. На данный момент это устройство везде применяется в быту и вопросом как подключить датчик движения задаются кроме проф электриков также и граждане с базисными заниями в электротехнике, желающие упростить для себя жизнь. В главном рассматриваемые аппараты применяются для включения освещения либо сигнализации присутствия сторонних. Основная схема подключения, обычно, указывается под крышкой клеммной коробки. В паспорте же приводятся все схемы датчика движения, которые к нему применимы.
Обычно, из устройства выходит три (пореже четыре) вывода на клеммы. На следующем рисунке изображена принципная схема датчика движения.
Клеммы 1 и 2 – питание самого устройства. После того, как устройство подключен к сети на клемме 3 напряжение появится исключительно в случае обнаружения движения. На клемме 4 напряжение возникает сходу после включения устройства в сеть, но теряется при обнаружении движения.
Устройства могут различаться по следующим характеристикам:
- дальность деяния
- спектр обнаружения
- наличие регулировок (чувствительность, дальность, угол охвата; продолжительность и задержка срабатывания)
- количество выводов
- рабочее напряжение
- наибольший ток коммутируемой нагрузки
- степень защиты
- климатическое выполнение
Обычно производителем предусматривается несколько схем подключения датчика движения:
- конкретное подключение одной либо нескольких единиц нагрузки

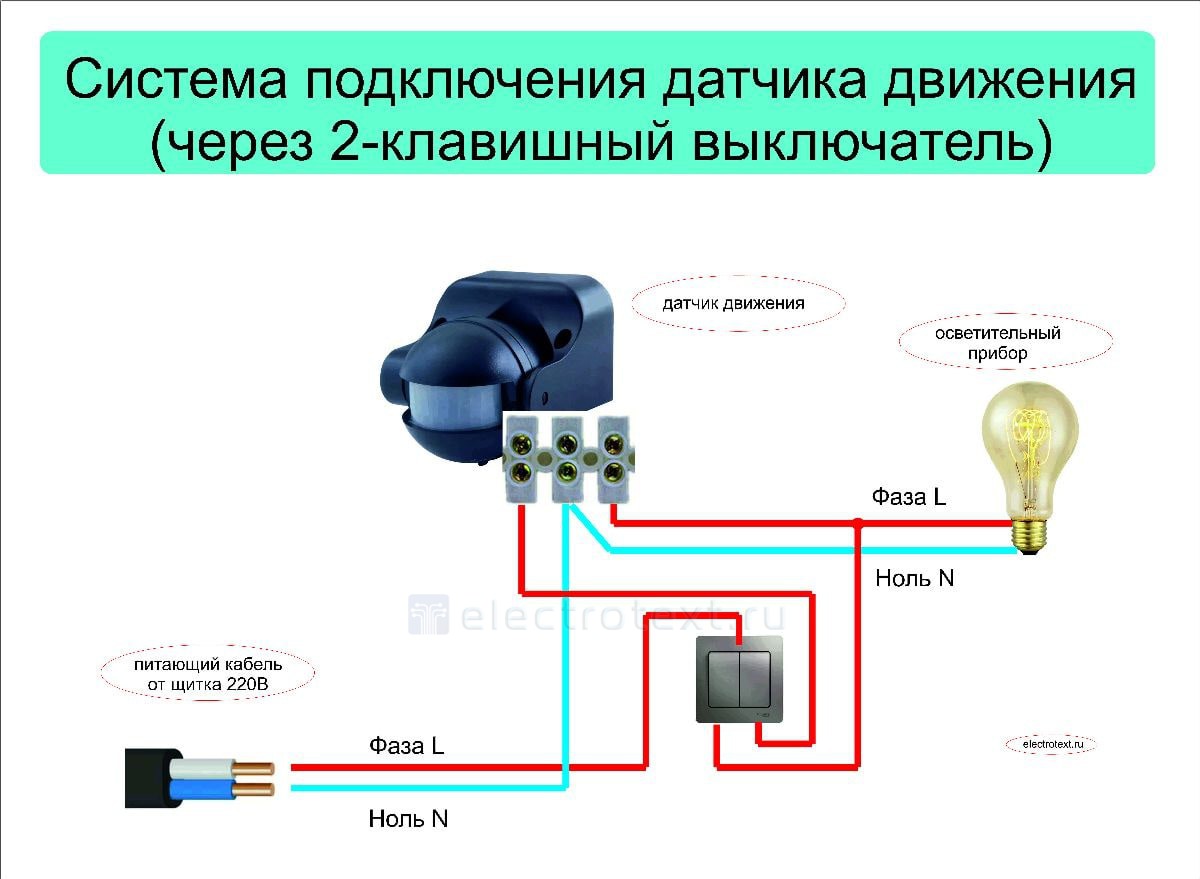

- конкретное подключение с возможностью управления вручную от постороннего коммутационного аппарата
- подключение нагрузок через контактор либо промежуточное реле. Применяется в случае, если величина нагрузки выше конструктивно допустимой либо в цепях контроля и автоматики
- подключение нагрузки от нескольких датчиков. Применяется когда несколько устройств имеют одну исполнительную нагрузку (к примеру, 10 датчиков движения включают одну сирену на пульте охраны)
В последнем случае комфортно закупать приборы с размыкающим контактом. Все НЗ контакты собираются в схему последовательно и подключаются в цепь управления через промежуточное реле. При обнаружении движения хоть каким из датчиков цепь разрывается и в схему подаётся команда на сработку. Значительно экономится кабель, так как подключение осуществляется шлейфом.
При выборе места установки следует ознакомится с советами производителя, приведенными в паспорте. Для различных моделей может различаться поверхность монтажа, высота установки и расстояние до источника оптической интерференции. Общим для большинства датчиков будет то, что наибольшая эффективность достигается в случае если объект перемещается перпендикулярно лучам зоны обнаружения.
Неувязка неверных срабатываний в основном свойственна для уличного применения. Если датчик ориентирован в сторону деревьев, кустов либо травки появление заморочек очень возможно. Содействуют неверным срабатываниям также животные. Принципиально применять приборы с наличием регулировки рассредотачивания кривой охвата и регулировки чувствительности. Когда штатные опции спектра недостаточно гибки на устройство устанавливают шоры. Также не стоит забывать о степени защиты.
При установке в помещениях принципиально учитывать присутствие в области контроля вентиляторов, кондюков, а для некоторых типов датчиков – источников электромагнитных помех. Эти аспекты обычно указываются в паспорте к устройству.
Подключение датчика движения
В прошлых статьях нашего дайджеста мы уже ведали, что такое датчик движения, какими они бывают и как их настраивать. Настало время поведать и о том, как делается установка датчиков движения с учетом особенностей их грядущей эксплуатации.
Конструкция датчика
Вне зависимости от типа чувствительного элемента – будет ли это ИК датчик, либо реагирующий на искажение электромагнитного поля, принципная схема устройства состоит из 2-ух цепей:
В состав силовой цепи заходит блок питания, обеспечивающий работу чувствительного элемента (обыденный схемный набор: трансформатор, выпрямитель), также установленный между входом и выходом исполнительный коммутирующий элемент – силовое реле либо полупроводниковый ключ, к примеру, тиристор либо семистор. От электрической прочности последнего (толщина контакта, ток пробоя) впрямую зависит способность устройства управлять нагрузками разной мощности. Преобразования напряжения и тока в ней не делается.
Основой сигнальной цепи является чувствительный элемент. Для инфракрасных датчиков – это так именуемая линза Френеля, а для микроволновых – антенна, обычно выполняемая в виде штыря, длина которого равна половине длины волны (полуволновой диполь). Он подключается к преобразователю частоты и усилителю, передающего управляющий сигнал на соленоид силового реле либо управляющий электрод тиристора. Вмешательство в нее обыденного юзера ограничивается вращением настроечных верньеров.
Методы подключения
Подключение датчика движения заключается в соединении входа его силовой цепи с источником электричества, а выхода – с управляемым элементом (лампой освещения, электродвигателем, гулком). Делается это по тому же принципу, который применяется при установке механических выключателей – в разрыв фазной полосы.

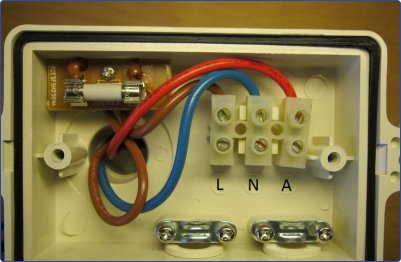

Силовая цепь устройства имеет три вывода (клеммных зажима), которые скрываются под съемной крышкой корпуса. Они обозначаются буквенными литерами:
- N – нейтральный вывод, общий для всех частей электрической схемы;
- L – фазная линия (вход);
- A – точка подключения нагрузки (выход).
На крышке обычно находится схема включения, которая верна, если вы устанавливаете датчик движения заместо выключателя. Но есть и другие решения, применяя которые можно значительно варьировать методы применения чувствительных частей.
Одиночная установка
Самый обычной метод, фактически не отличающийся от того, что применяется при установке механического выключателя. Разводка токопроводящих жил делается следующим образом:
- К нейтрали питающей полосы подключается провод, идущий на зажим N датчика, также один из 2-ух, идущий к потребителю.
- К фазе питающей полосы подключается провод, идущий на зажим L датчика.
- С зажима A датчика в клеммную коробку подается провод, который соединяется с оставшейся жилой, идущей к потребителю.

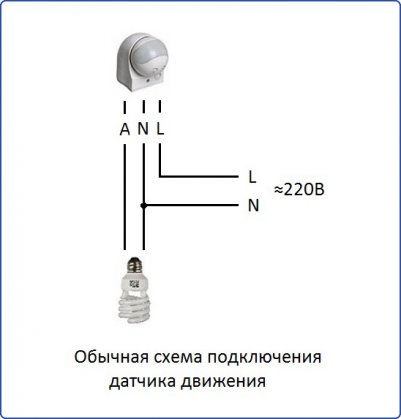

Схема о том, как подключить датчик движения к лампочке, представлено ниже.

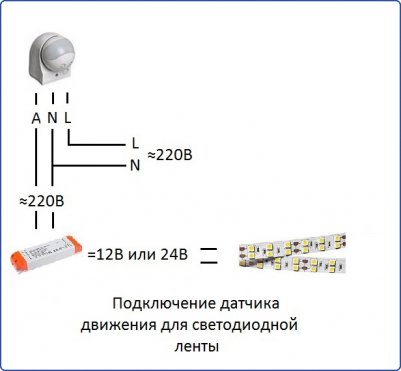

Направьте внимание, что если вы желаете подключить устройство, к примеру, к светодиодной ленте, то этого нельзя делать впрямую, так как питается она неизменным током и напряжением 12 либо 24 вольта. Провода с выводов N и A нужно присоединить к входным клеммам отдельного блока питания, имеющих подобающую маркировку (мнемосимвол переменный ток).
Преимущество метода в его простоте. Недочет – в ограниченном функционале, также в том, что он ставит вас в зависимость от работоспособности устройства. Перед вами непременно возникнет вопрос о том, как отключить датчик движения, если он отказал, либо надобность в нем отпала.
Групповая установка
Группы можно составлять из электронных и механических коммутаторов, рассчитанных на один тип питания (переменный либо неизменный ток), также равные номиналы напряжения и тока. Подключение частей делается последовательно либо параллельно друг дружке.

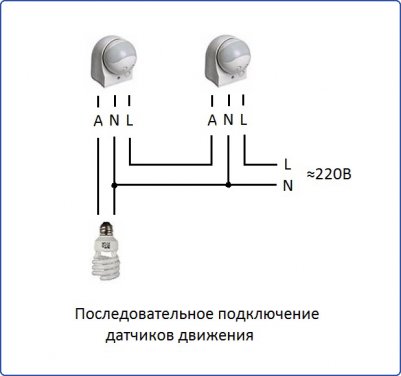

Последовательное подключение 2-ух датчиков движения состоит в том, что вывод A первого по цепи соединяется с клеммой L последующего. При всем этом осветительные приборы в обеих комнатах подключаются параллельно друг дружке – каждый к выводу A собственного устройства управления. В данном случае 2-ой по ходу цепи устройство срабатывает только при включении первого.

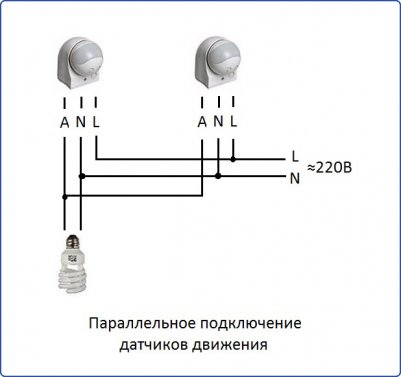

Параллельная коммутация датчиков применяется, если конфигурация помещения непростая и можно выйти из поля зрения 1-го из устройств, практически оставаясь на месте. Либо если в осветительном приборе можно включить одну либо несколько групп ламп, отличающихся мощностью. В данном случае соединяются воединыжды входы силовых цепей, а выводы A остаются автономными.
Подключение прожектора с датчиком движения, у которого нет фотоэлектрического элемента (устаревшая модель) приведет к тому, что свет будет врубаться и деньком. Для исключения этого казуса последовательно с ним, первым в цепи, врубается устройство, реагирующий на уровень освещенности.

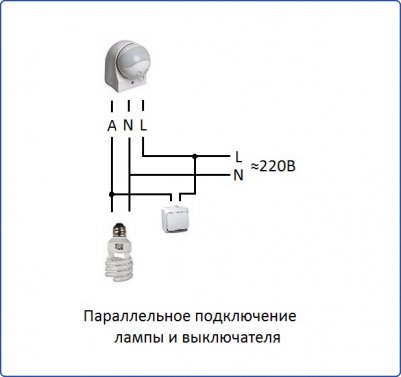

Нередкое повторение цикла-включения выключения негативно оказывает влияние на работоспособность осветительных приборов. В наименьшей степени это касается ламп накаливания, но и они длительно не выдержат. Потому параллельно датчику устраивается обходная линия (байпас), в какой устанавливается обыденный механический выключатель. Если его контакты замкнуты, то свет будет пылать повсевременно. Точками подключения являются зажимы L и A.
Особенности подключения
Если вы собрались установить датчик движения своими руками, то в вашем инструментарии непременно должен быть индикатор напряжения. В принципе, это является обыденным правилом всех проф электриков. Но если механический выключатель еще можно установить в разрыв нейтрали без чертовских последствий, то подавать фазу на зажим N устройства категорически нельзя, это вызовет его выход из строя.
Устройство не будет работать до того времени, пока на зажиме L не появится напряжение – его сигнальная цепь не будет запитана и остается «мертвой». Это свойство применяется при последовательном подключении.
Паспортная мощность датчика должна соответствовать потребляемой мощности управляемого элемента. Но лучше, если она будет в 1.5 — дважды больше. Несоблюдение этого условия приведет к механическому расплавлению контактов силового реле либо электрическому пробою полупроводникового ключа, после этого датчик будет проще поменять, чем отремонтировать.
Зная принцип, вы без усилий сможете выполнить подключение датчиков движения в всех композициях и сочетаниях с коммутирующими устройствами других типов. Конечно, все работы нужно проводить при стопроцентно снятом напряжении и соблюдении других норм электробезопасности.
