Для того дабы иметь осознание того, как работает защитный автомат – следует изучить хотя бы малые требования пожарной и электробезопасности. Очень принципиальный момент – верный выбор подходящего типа устройства, с учетом номинала наибольшей нагрузки на сеть, при которой оно будет срабатывать. Принципиально сходу обусловиться и с количеством предохранителей, которые вы собираетесь подключить.
Функции защитных автоматов и особенности их выбора и подключения
О функциях защитных автоматов

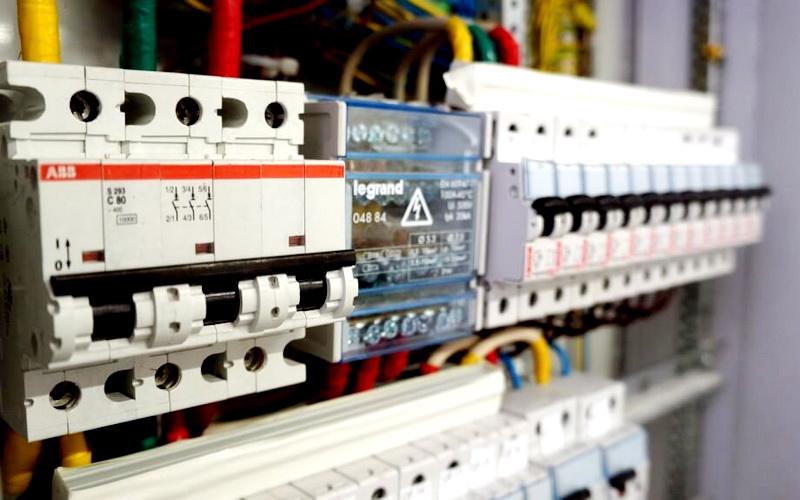

Итак, мы знаем, что снутри электрощита размещены все виды устройств, распределяющих и контролирующих электропитание квартиры либо личного дома. Идет речь об устройствах УЗО, клеммниках, реле, автоматах, счетчиках и т.д. На самом деле, оборудование держится на din-рейке, которая делается из проводящих материалов. Данную рейку заземляют в одной точке.
Обычно, электрощитки находятся вблизи с входной дверью квартиры либо дома, с наружной стороны. Защитные автоматы относят к категории сложнотехнических устройств. К ним следует предъявлять ряд определенных требований, которые будут зависеть от предназначения устройства.
Основная функция автоматов-предохранителей – защита проводки и устройств от маленьких замыканий. В почти всех случаях автомат способен спасти человека от удара током.
Ни при каких обстоятельствах нельзя применять самодельное крепление для автомата в электрощите. Это категорически запрещено правилами электробезопасности.
До того, как выполнить подключение защитных автоматов, следует обусловиться с списком бытовых электроприборов, которые будут ими «обслуживаться». Например, если вы собираетесь применять нагревательные приборы большой мощности, предохранители также должны быть рассчитаны на большее количество ампер. При использовании маломощных устройств советуем установить электронные автоматы.
В большинстве случаев применяется стандартный вариант подключения кабелей, которые находятся под напряжением – со стороны потолка. Но нередки случаи, когда корпус для электрощитка устанавливается «специалистами», очень дальними от сферы электрики. В таких случаях фаза может быть подведена к автоматам снизу. В связи с этим, до того, как произвести подмену пришедшего в негодность устройства, следует измерить напряжение при помощи исправного вольтметра.
Общая информация
В большинстве квартир схема подключения электрощита — двухпроводная. Данная система очень ординарна и состоит из отводящего провода — нейтраля (ноля) и питающего – фазы. Но, в согласовании с современными нормативами, рекомендуется использовать заземляющий кабель, во избежание маленьких замыканий. Бытовые приборы с высочайшей мощностью (рефрижераторы, стиральные машины, электрические печи и т.д.) в неотклонимом порядке должны быть подключены с «заземлением» (трехпроводная схема).
Провода заземления маркируются зеленоватым либо желтоватым цветом. При подключении защитных автоматов, беспринципно – к какой из клемм подключается «фаза». Но провод фазы должен подводиться со стороны потолка. В неприятном случае следующий человек, который будет иметь дело с электрощитком (в особенности, если у него нет опыта работы с электрикой), может испытать на для себя действие тока, взявшись за кабель, ведущий к автомату снизу.
Далековато не всегда можно стремительно и просто разобраться с особенностями подключения некоторых типов предохранителей. Так, трудности могут появиться в ситуации, когда любая лампа и розетка связаны с отдельным выключателем.
В текущее время на рынке электротоваров представлены готовые электрощиты с полной сборкой. Но, покупая таковой щиток, нужно учитывать предугадать вариант с вероятной необходимостью подключения дополнительных предохранителей в предстоящем.
Особенности установки

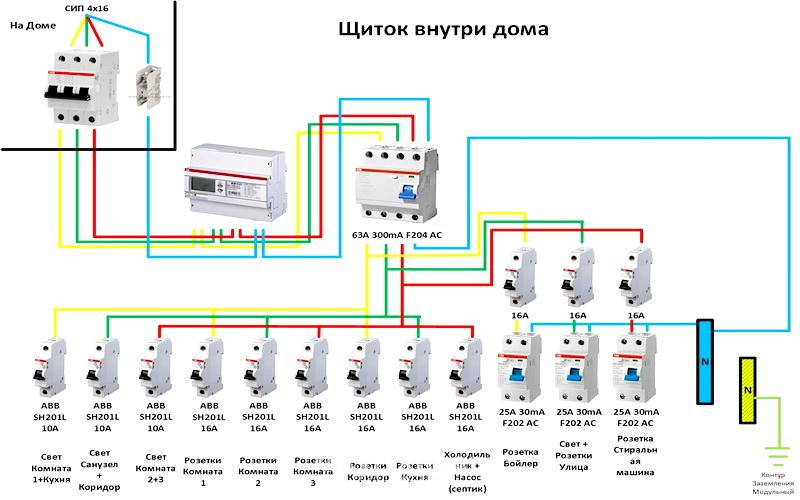

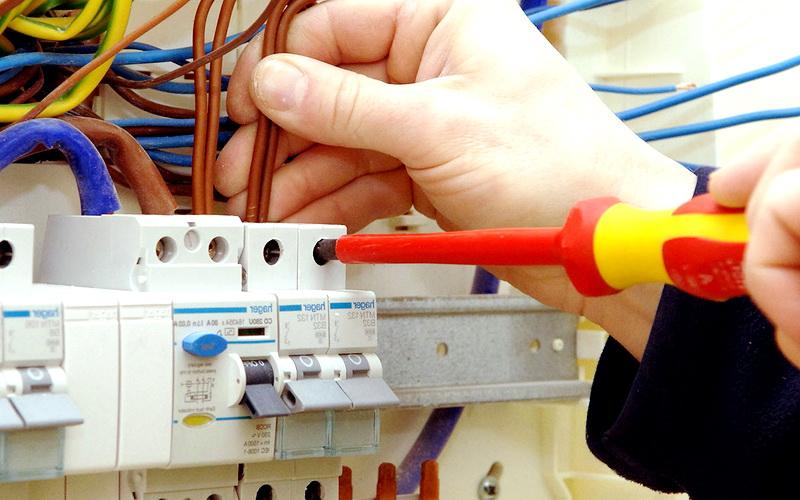

Для того дабы установить и подключить защитное автоматическое устройство нам пригодится маленькой инструментарий. Для работы вы воспользуемся: крестовой и плоской отверткой, кусачками и мультиметром.
Сечение кабеля, рассчитанного под защитный автомат, должно быть подобрано с учетом вероятной нагрузки (лучше с двухкратным припасом). Подключение автомата делается на закрепленный электрощит, в связи с этим иметь дело с din-рейкой не придется. Крепления автоматов – стандартные. Для защиты проводов от вероятных механических воздействий укладываем их в особый гофр.
С конца провода должна быть удалена вся изоляция. Длина зачищенного отрезка кабеля не должна превосходить 10 мм (по технике безопасности). Безотступно советуем за ранее произвести заземление.
Заземляющий провод (лучше, огромного сечения) подводится к общему открытому клеммнику, расположенному на электрощитке. «Ноль» следует подводить в виде одной колодки, но закрытым методом.
Установку автомата начинаем с подключения «земли», позже подводим нейтральный кабель и только после чего – «фазу». Если мы говорим об установке нескольких защитных устройств, следует поставить нужное количество перемычек (ставятся, начиная от входного выключателя). Внедрение гофрированного шланга снутри электрощита целенаправлено только в варианте с необычной укладкой проводов (если есть возможность их повреждений).
В качестве кандидатуры перемычкам время от времени используются общие распределяющие пластинки, которые может приобрести в каждом магазине электротоваров.
Защита контактов автомата от вероятных касаний обеспечивается с помощью специального пластмассового короба (либо другой материал –диэлектрик).
О выборе автоматов

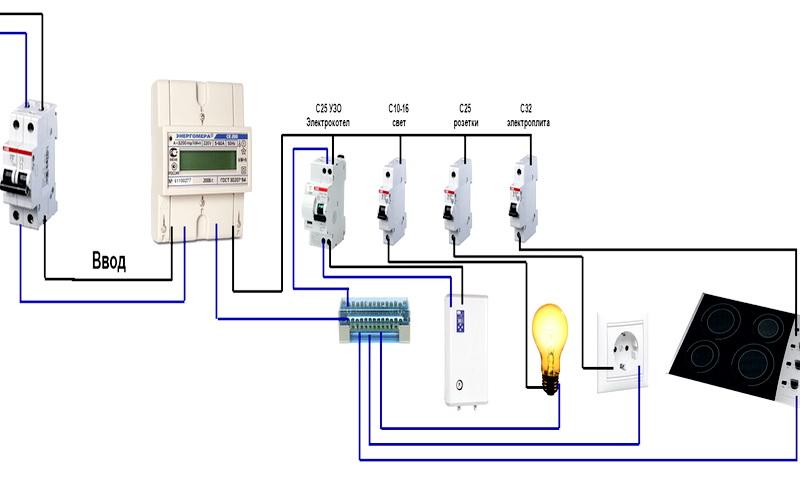

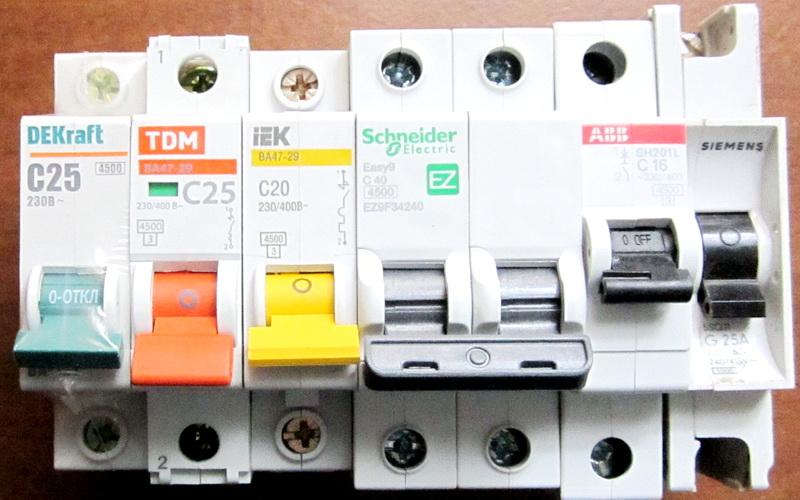

В текущее время более пользующимися популярностью и нужными являются устройства на 20,16 и 10 Ампер. Более массивные предохранители обычно устанавливают под нагревательные бытовые приборы, стиралки, холодильники. В некоторых случаях на одно устройство могут быть переключены нагрузки от различных бытовых устройств, тогда расчет хороших технических черт автомата делается методом сложения всех значений.
Большая часть профессионалов рекомендуют не запитывать на один предохранитель огромное количество разнокалиберных электроточек (осветительные приборы, розетки, домашняя техника). Если одно «звено» выйдет из строя, может произойти оплавление розетки, при всем этом автомат не сработает.
Мы продолжим разговор об установке и подключении электрических защитных автоматов в следующем материале данного раздела.
Схема подключения автоматического выключателя
Приветствую вас, почетаемые читатели веб-сайта elektrik-sam.info.
В продолжение серии публикаций по автоматическим выключателям еще одна статья цикла — схема подключения автоматического выключателя.
Мы уже тщательно исследовали конструкцию и главные технические свойства автоматов, давайте разглядим схемы их подключения.

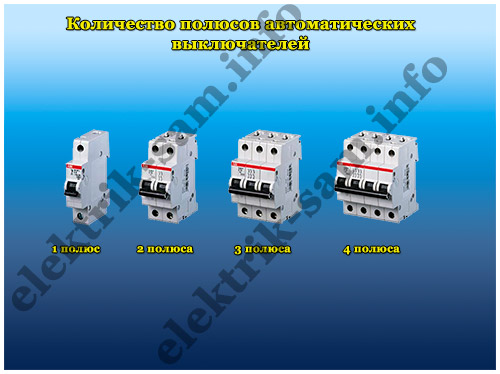

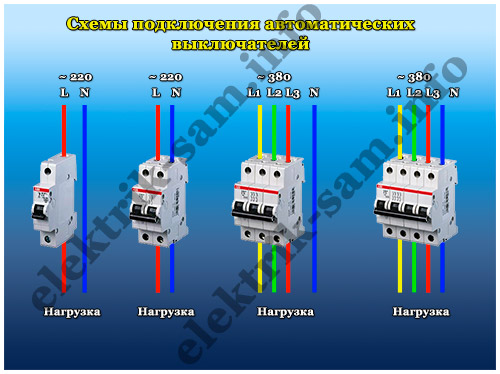

Зависимо от количества коммутируемых полюсов (либо по другому модулей), автоматы разделяются на одно-, двух-, трех-, четырехполюсные (три фазы и ноль). В случае появления аварийной ситуации все полюса автоматического выключателя отключаются сразу.
Один полюс — это часть автомата, в которую заходит две винтообразные клеммы для присоединения проводов (со стороны питания и со стороны нагрузки). Ширина однополюсного автомата, устанавливаемого на DIN-рейку стандартна — 17,5 мм, многополюсные автоматы кратны этой ширине.
Одно- и двухполюсные применяются в однофазовой электросети. В большинстве случаев используются однополюсные автоматы, они инсталлируются в разрыв фазного провода и в случае появления аварийной ситуации отключают питающую фазу от нагрузки.
Двухполюсные автоматы позволяют сразу отключить и ноль, и фазу. Используются в большинстве случаев, как вводные автоматы, или если нужно вполне отсоединить потребителя от электрической сети, к примеру бойлер, душевую кабину. Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию либо подмене автоматических выключателей.
Нельзя устанавливать два однополюсных автомата раздельно для защиты фазного и нулевого провода. Для этих целей используют двухполюсные автоматы, которые отключают ноль и фазу сразу.
Трех- и четырехполюсные автоматические выключатели применяются в трехфазной электросети. Трехполюсные автоматы инсталлируются в разрыв фаз (L1,L2,L3) трехфазной сети и служат для подключения к ней трехфазной нагрузки (электродвигателей, трехфазных электроплит и т.д.). В случае появления аварийной ситуации они отключают сразу все три фазы от нагрузки.
Четырехполюсные автоматы позволяют сразу отключить и ноль, и все три фазы, и применяются как вводные автоматы в трехфазной электросети.
Вводной автомат позволяет отключить всю проводку квартиры и отключить питающую линию от групповых электрических цепей квартиры.
Зависимо от системы заземления используются следующие вводные автоматы:

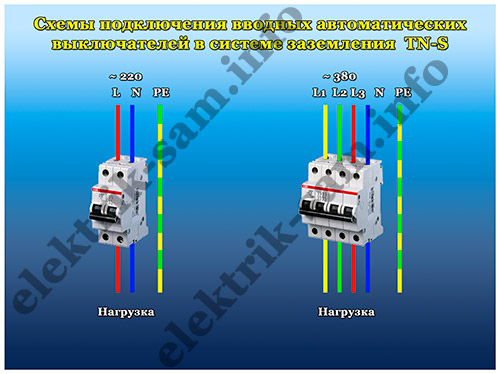

Вводной автомат для системы TN-S (где нулевой рабочий N и нулевой защитный PE проводники разбиты) должен быть:
— однополюсный с нулем либо двухполюсный;
— трехполюсный с нейтралью либо четырехполюсный.
Система TN-S применяется в современных домах.
Это нужно для одновременного отключения электросети квартиры от нулевого рабочего и фазных проводников со стороны ввода электропитания, так как нулевой и защитный проводники разбиты на всем протяжении.

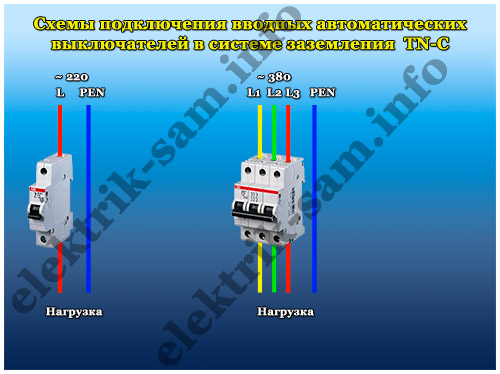

Для системы TN-C (где нулевой рабочий и нулевой защитный проводники объединены в один PEN-проводник) вводной автомат защиты устанавливается однополюсный (при электропитании 220 В) либо трехполюсный (при питании 380В). Инсталлируются они в разрыв фазных рабочих проводников.
Система TN- C применяется в домах русской постройки (так именуемая «двухпроводка»).
По правилам устройства электроустановок (п.1.7.145) не допускается включать коммутационные аппараты в цепи РЕ- и РЕN-проводников, кроме случаев питания электроприемников с помощью штепсельных соединителей.
Это требование ПУЭ обосновано тем, что вероятна ситуация, когда двухполюсные автоматические выключатели не сумеют сразу отключить фазный и РЕN-проводник. А отключая РЕN-проводник, мы тем инициируем его обрыв.
При включении под нагрузкой снутри автомата может произойти залипание либо обгорание фазных контактов (к примеру, может попасть песчинка на контактную группу автомата), в данном случае при выключении автомата от питающей сети произойдет обрыв РЕN-проводника и вынос на зануленные корпуса электрического оборудования небезопасного потенциала. Т.е. нет гарантии, что коммутационные аппараты сразу отключат и фазный и РЕN-проводник.
Подключение проводов к автоматическим выключателям осуществляется по схеме: «питание сверху», а «нагрузка снизу». Т.е. провод с питающим напряжением подводится к верхней винтообразной клемме, а отходящий провод нагрузки к нижней винтообразной клемме.
Смотрите подробное видео Схемы подключения автоматических выключателей
Конструкцию, главные свойства, схемы подключения автоматических выключателей мы разглядели и впритирку подошли к вопросу их выбора.
