Внедрение трехфазного автомата для подключения однофазовой нагрузки.
Бывают такие ситуации, когда в подходящий момент под рукою есть только трехполюсный (модульный) автомат, а подключить нужно однофазовую нагрузку на 220 вольт.
И вроде по амперажу автомат устраивает и места хватает в щитке для его установки, но можно ли так делать?
Со всей ответственностью я для вас отвечаю- ДА!
Вот напротив поменять никак не получится- заместо трехполюсного автомата однофазовый никак не поставишь, а трехполюсный и даже четырехполюсный автомат применять для подключения электрического оборудования на 220 Вольт можно.
Про выбор автоматических выключателей мы с вами уже гласили и вы помните что на лицевой (фронтальной) стороне автомата указывается его главный и самый основной параметр- Номинальный ток, на который он рассчитан.
Номинальный ток- это означает рабочий, допустимый для автомата ток. Если стоит цифра 32- означает автомат рассчитан на номинальный ток 32 ампер, если ток будет больше- автомат отключится.
Другими словами ток в 32 ампер в этом случае является максимально допустимым и автомат будет «держать» этот ток долгое время. При 33 амперах он уже отключится.
Итак вот, этот основной параметр указывается для каждого полюса автомата!
Если автомат 2Р(двухполюсный)- означает каждый его полюс выдерживает это значение номинального тока, если 3Р(трехполюсный)- тоже самое.
Любой из 3-х полюсов рассчитан на обозначенный номинальный ток (Iн)
Потому в случае использования трехполюсного автомата на однофазовую нагрузку мы можем подключить автомат 2-мя методами:
1. Избираем два всех из 3-х полюсов автомата и подключаем на один полюс фазный провод, на 2-ой (хоть какой свободный) нулевой провод.
Принципиальное примечание: если у вас еще есть 3-ий провод- заземление, то не вздумайте подключать его на 3-ий оставшийся полюс трехфазного автомата.
Провод заземления подключается только к шине заземления!
2. Используем только один из полюсов трехфазного автомата, два других остаются неиспользованные. Подключаем к этому полюсу фазный провод, нулевой прикручиваем к нулевой шине.
Буду рад если моя информация оказалась для вас полезной! Если что-то не понятно- пишите!
Читайте также Магнитная блокировка от деток
Заместо одофазного- трехфазный?!
Внедрение трехфазного автомата для подключения однофазовой нагрузки.
Бывают такие ситуации, когда в подходящий момент под рукою есть только трехполюсный (модульный) автомат, а подключить нужно однофазовую нагрузку на 220 вольт.
И вроде по амперажу автомат устраивает и места хватает в щитке для его установки, но можно ли так делать?
Со всей ответственностью я для вас отвечаю- ДА!
Вот напротив поменять никак не получится- заместо трехполюсного автомата однофазовый никак не поставишь, а трехполюсный и даже четырехполюсный автомат применять для подключения электрического оборудования на 220 Вольт можно.
Про выбор автоматических выключателей мы с вами уже гласили и вы помните что на лицевой (фронтальной) стороне автомата указывается его главный и самый основной параметр- Номинальный ток, на который он рассчитан.
Номинальный ток- это означает рабочий, допустимый для автомата ток. Если стоит цифра 32- означает автомат рассчитан на номинальный ток 32 ампер, если ток будет больше- автомат отключится.
Другими словами ток в 32 ампер в этом случае является максимально допустимым и автомат будет «держать» этот ток долгое время. При 33 амперах он уже отключится.
Итак вот, этот основной параметр указывается для каждого полюса автомата!
Если автомат 2Р(двухполюсный)- означает каждый его полюс выдерживает это значение номинального тока, если 3Р(трехполюсный)- тоже самое.
Любой из 3-х полюсов рассчитан на обозначенный номинальный ток (Iн)
Потому в случае использования трехполюсного автомата на однофазовую нагрузку мы можем подключить автомат 2-мя методами:
1. Избираем два всех из 3-х полюсов автомата и подключаем на один полюс фазный провод, на 2-ой (хоть какой свободный) нулевой провод.
Принципиальное примечание: если у вас еще есть 3-ий провод- заземление, то не вздумайте подключать его на 3-ий оставшийся полюс трехфазного автомата.
Провод заземления подключается только к шине заземления!
2. Используем только один из полюсов трехфазного автомата, два других остаются неиспользованные. Подключаем к этому полюсу фазный провод, нулевой прикручиваем к нулевой шине.
Буду рад если моя информация оказалась для вас полезной! Если что-то не понятно- пишите!
При сборке распределительного щитка для трехфазной сети применяются 3-х полюсные автоматические выключатели. При появлении перегрузки сети либо при маленьком замыкании таковой автомат расцепит сходу три фазы.
Читайте также Манно овсяные блины на кефире
Сколько полюсов бывает
Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы
В распределительном щитке квартиры либо дома более нередко применяются однополюсные автоматические выключатели. Их задачка расцепить фазный проводник, тем прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают сразу и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.
Трехфазный ток применяется предприятиями для питания массивных агрегатов, требующих напряжения в 380 вольт. Время от времени четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому либо кабинету. В связи с тем, что в этих помещениях не применяется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы делятся и выходит напряжение 220 между каждой фазой и рабочим нулем.
Для таких щитков применяют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по хоть какому из 3-х проводов и отключают их все сразу, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.
Для чего применять два и четыре полюса
Вводной автоматический выключатель непременно должен на сто процентов отключать все фазы и рабочий ноль, т.к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный либо 3-х полюсный автоматический выключатель, есть возможность поражения током.

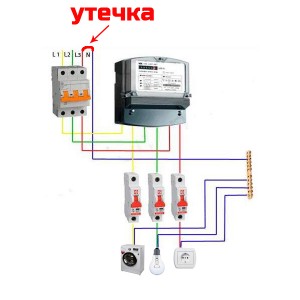

Утечка при 3-х полюсном автоматическом выключателе
На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если применять вводной автомат, отключающий фазу и ноль, этого реально избежать, поэтому внедрение четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазовых электросетей более неопасно.
Схема 3-х полюсного автоматического выключателя
Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают сразу. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.
Схема 3-х полюсного автоматического выключателя
Как видно из схемы, на каждый контур приходится отдельный электромагнитный и термический расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.
3-х полюсный автоматический выключатель разрешается применять и в однофазовой электросети. В данном случае на две клеммы выключателя подключаются фазный и нулевой провода, а 3-я клемма остается пустой (сигнальной).
Читайте также Лопнули тиски как заварить
Цена
3-х полюсные автоматические выключатели, зависимо от производителя, отличаются и по стоимости. В таблице ниже вы сможете сопоставить цена таких электроустановочных изделий самых фаворитных в РФ марок: IEK, Legrand, Schnider Electriс и ABB:
Таблица цены 3-х полюсных автоматических выключателей фаворитов на рынке РФ
Видео о полюсности выключателей и методах подключения
Ролик будет полезен новеньким, желающим разобраться в вопросах отличия и функциональности однополюсных, двухполюсных, 3-х полюсных и 4-х полюсных автоматических выключателей. Как верно их подключать и в каких случаях следует применять тот либо другой автомат.
Комменты:
А я задумывался, что трехполюсный подключается как фаза-ноль-земля, а оно оказывается вот как… Век живи, век обучайся! А его можно применять в щитке под однофазовую сеть, если нужно отключать сходу три контура?
Evgen, а для чего он тогда нужен? Запитай все три фазы через однополюсный выключатель и будут они для тебя отключаться сразу без заморочек! И место на рейке сэкономишь.
А почему нельзя применять трехполюсный выключатель в однофазовой сети? Отключать сразу фазу, ноль и землю? Если поставить его, к примеру, на вводе в щиток. Мне кажется так вернее.
Denis, а для чего для тебя на вводе отключать землю? Трехполюсный выключатель нужен только в трехфазной сети, но применять его в однофазовой может быть, но нецелесообразно. Также нецелесообразно, как отключение заземления в приведенном вами примере
Ноль время от времени отключить полезно-при перекосе фаз,в деревнях сплошь и вблизи.А вот землю рвать нужно ТОЛЬКО если есть разд.транс,и ПОСЛЕ него.
Virtual Private Servers
Одной из более видных, в прямом смысле этого слова, черт автоматического выключателя являектся черта определяющая количество полюсов автомата.
Как верно подключить радиатор при подаче снизу
Время от времени при поиске вариантов по вопросу подключения радиаторов с нижней подачей многих интересует не обвязка секционного радиатора который нужна соединить со стояком отопления, по которому теплоноситель либо подача теплоносителя движется снизу ввысь.

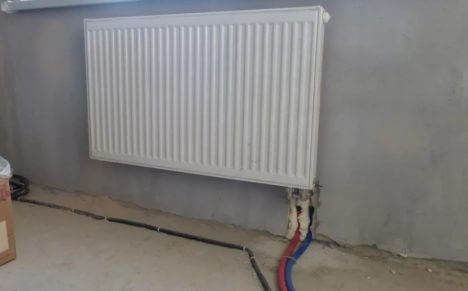

Варианты разновидностей радиаторов с нижней подводкой, либо виды обвязки радиаторов в новостройках, где отопление проложено в стяжке пола и подводка труб к радиаторам всегда снизу это другая статья, ее можно поглядеть по ссылке..
[/themify_col] [themify_col grid=”2-1″]
Если же вопрос о том как верно обвязать радиатор при подключении к стояку по которому термический поток движется снизу в верх по стояку, то эта статья об этом.

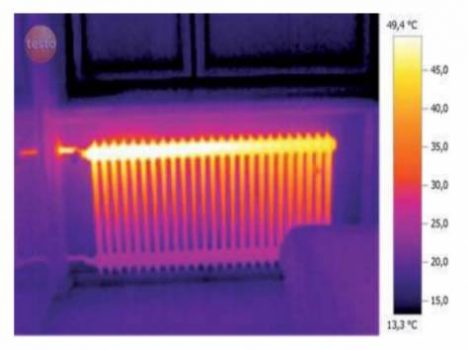

При подмене радиаторов очень принципиально учесть движение потока теплоносителя в системе. Очень нередко случается так что подача тепла многоквартирном доме осуществляется снизу в верх, что противоречит законам физики и здравому смыслу, но что имеем то имеем.. Таковой снизу идущий поток делает сверхизбыточную нагрузку на насосное оборудование центральной котельной но как говорится что имеем то имеем.. Дело в том что если неверно считать что поток теплоносителя движется в правильном направлении – сверху вниз и устанавливать батарею верно. То в итоге правильной установки радиатора отопления может обнаружиться что он почему то не греет.

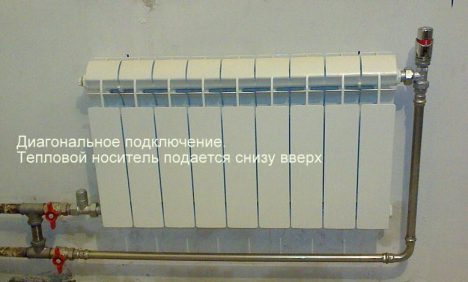

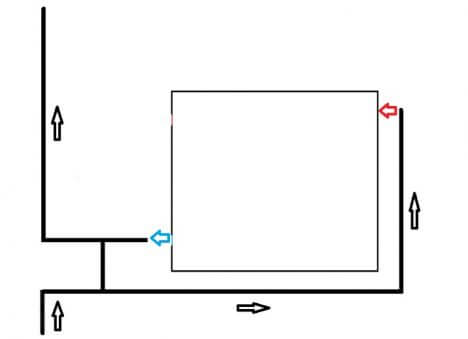

Как поправить ситуацию и вынудить батарею прогреваться и отдавать тепло? Самый обычной и роскошный метод установки батареи в диагональной обвязке.

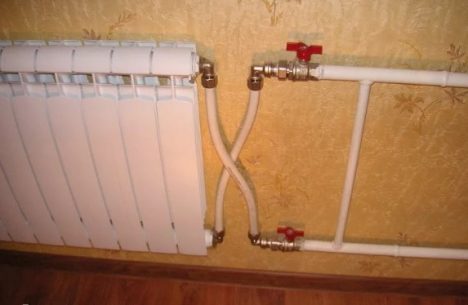

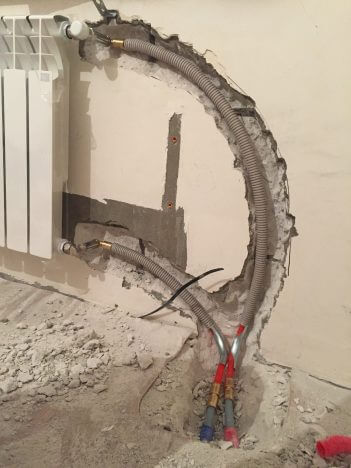

Но не всегда имеется возможность подключать радиаторы по диагональной схеме обвязки. И нередко при подаче теплоносителя снизу ввысь батареи подключают во так.
Либо вот таковой вариант обвязки радиатора отопления при подаче теплоносителя снизу – не очень прекрасно..
Но это – боковое подключение отлично работает при маленьких радиаторах до 7 секций. А если секций двенадцать либо больше?
Что делать в таком случае когда заказчик не желает что бы обвязка батареи монтировалась на искосок? Есть конечно у сантехников хитрости и на этот счет но это уже из области находчивости Российских умельцев по подмене батарей отопления.

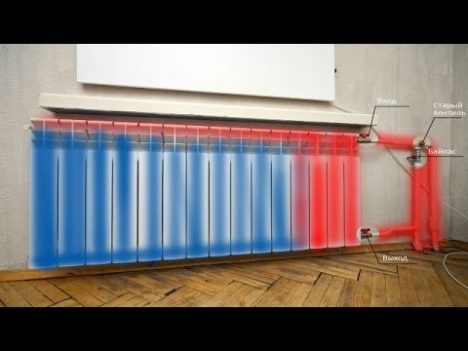

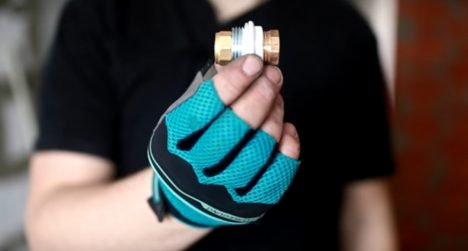

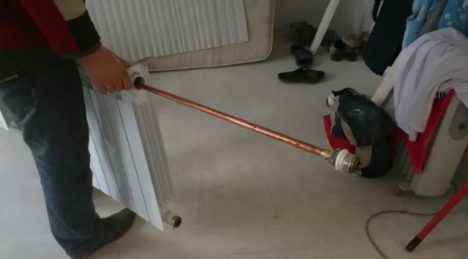

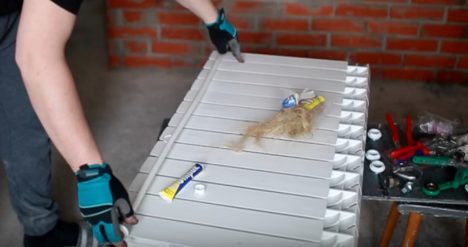

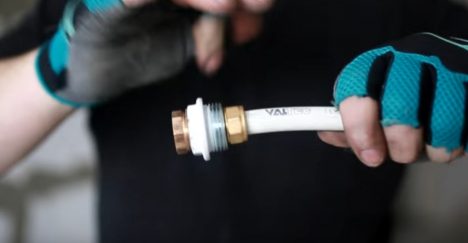

Для того что бы установить длинноватую батарею (более 10 секций) с боковым подключением так что бы она могла прогреваться по всей ее длине, необходимо взять отрезок металлопластиковой трубы и воткнуть его в нижнюю часть радиатора по всей длине, таким макаром удлинив поток теплоносителя в батарее. Для этого берем комплектную футорку на 3/4 с резьбой по всей длинне внутреннего поперечника. И вкручиваем в нее обжимной фитинг для металлопоастиковой трубы на 1/2 дюйма.
