Создатель Aluarius На чтение 5 мин. Просмотров 256 Размещено 16.12.2015
Устройство, контролирующий потребление электроэнергии, нужен прежде всего для энергоснабжающей организации, а уже во вторую очередь потребителю. Потому перед тем как провести подключение электросчетчика своими руками, нужно ознакомиться с некоторыми требованиями, предъявляемыми этому процессу.
Итак, начнем с того, что самый обычной вариант установки является прямое подключение. Для квартир и личных домов – это сбалансированный вариант. Стоит отметить, что, например, городским квартирам по нормам выделяется 3 кВт потребляемой мощности. Если в квартире установлена электрическая варочная печь, тогда 7 кВт. Это примерно чуток больше 13 А. Конкретно по этой характеристике и нужно делать выбор электросчетчика. Обычно этот параметр на счетчиках размещается в спектре: 5-15 А и 10-40 А. Другими словами, хоть какой из них может быть смонтирован в квартире без дополнительной установки трансформатора тока.
Установка электросчетчика своими руками
Внимание! Обилие электрических счетчиков учета очень огромное, но при всем этом клеммы подключения на них размещаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Кстати, схема подключения обычно находится на оборотной стороне крышки клеммной разводки. Таким методом производитель обеспечивает гарантированное правильное подсоединение проводов.
2-ая позиция, на которую нужно направить внимание, это правила подключения электросчетчика. Как было сказано выше, этот устройство нужен энергоснабжающей организации, потому все деяния, связанные с его установкой, должны выполняться исключительно в присутствии представителей данной организации. Потому когда вы своими руками производите установка и подключение непременно вызывайте контролера.
- Во-1-х, подключение и установка связаны с определенными нормами и правилами, которые нужно будет соблюдать. Требования тут жесткие.
- Во-2-х, в конце для вас нужно на руки получить акт приемки электросчетчика, который будет заполнен после опломбирования устройства. Зачем нужно устанавливать пломбу? Цель одна – не дать способности потребителю поменять схему подключения.
Если все эти деяния не были проведены под контролем энергоснабжающей организации, то установленные вами счетчики электроэнергии не будут считаться устройством контроля. Другими словами, их показания не будут приниматься за отчетные. Таковой счетчик будет расцениваться, как обыденное электротехническое устройство, например, как автомат либо УЗО.
Читайте также: Срок службы электросчетчика и другие характеристики устройства
Схема подключения однофазового электрического счетчика
Вот схема данного подключения:

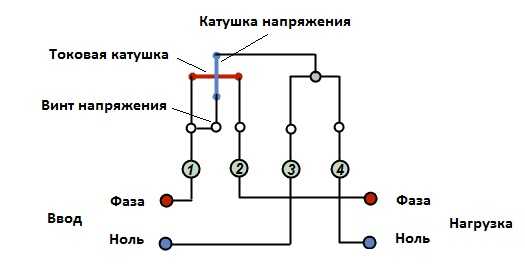

Схема подключения однофазового электросчетчика
На ней все отлично видно, куда и к какой клемме должны подсоединяться вводные провода и контуры нагрузки. Самое принципиальное, нужно осознать, что фазный контур, по которому в квартиру и движется ток, должен непременно перейти через катушку. Конкретно тут будет выполняться учет потребленной электроэнергии.
Если вы смотрите на лицевую панель счетчика электроэнергии, то 1-ая клемма размещена с левого края. В некоторых видах этих устройств клеммы размещены снизу. И тут также 1-ая клемма – это левая последняя. Все другие идут на право по очередности. На схеме ясно видно, что ко 2-ой клемме подсоединяется фазный провод нагрузки, который через автоматы будет протянут вовнутрь квартиры. С нулем точно также, только вводной провод нужно будет подключить к третьей клемме, а нагрузочный к четвертой.
Внимание! В схеме подключения однофазового счетчика контроля электрического тока нужно установить один общий автомат, при помощи которого можно будет отключить цепь для проведения ремонтных работ, связанных с неправильной работой электросчетчика либо его полной подменой.
Как подключить трехфазный счетчик
Эта схема мало труднее, но и с ней можно совладать, если пристально разглядеть и разобраться. Вот она:

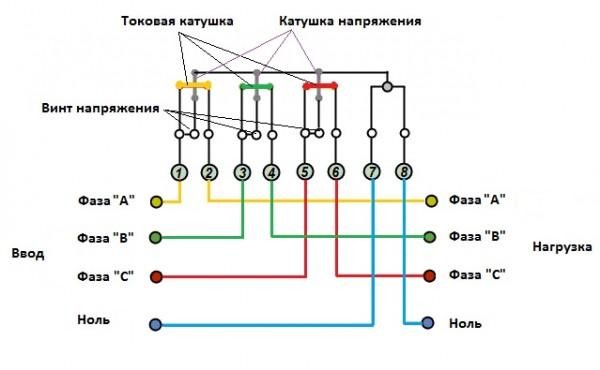

Схема подключения трехфазного электросчетчика
Начнем с того, что существует несколько схем подключения, все находится в зависимости от вида электроустановки.
- Прямое подключение.
- Через токовый трансформатор.
- Через трансформаторы тока и напряжения.
На самом деле, все эти схемы схожи, отличаются друг от друга они только внедрением трансформаторов. Схема подключения квартиры, дома либо дачи обычно делается впрямую. Такие приборы обычно ограничены по току и не превосходят 100 А. Если возникает необходимость повысить данный показатель, тогда в схему устанавливается трансформатор.
В клеммной колодке трехфазного счетчика контроля электроэнергии восемь контактов. Они размещаются так же, как и в однофазовом, другими словами, слева вправо. В принципе, все аналогично, только фаз в данном приборе не одна, а три.
Внимание! В схеме подключения трехфазного счетчика нужно учесть цветовую маркировку проводов. Это не даст для вас запутаться при соединении автоматов с последующим выводом проводов в квартиру либо дом.
Потому давайте разглядим ординарную прямую схему с автоматами, вот она снизу:
Читайте также: Правила установки счетчика электроэнергии в личном доме
- На входе установлен четырехполюсной автомат.
- Поначалу устанавливается одна фаза, например, желтоватая (см. схему). От вводного автомата к клемме номер один подводится желтоватый провод, который и соединяется к ней.
- К клемме номер два также присоединяется желтоватый провод, который протягивается к однополюсному автомату. Последний является выключателем группы потребителей, которые будут подключены конкретно к этой фазе, обозначенной желтоватым цветом.
Все то же самое делается и с другими фазами: зеленоватый – вход через контакт три, выход через контакт четыре, красный вход – 5, выход – 6. Нулевой контур от входного автомата подсоединяется к клемме номер семь, а выходит через клемму номер восемь. Направьте внимание, что фазные провода могут по цвету изменяться местами, а вот нулевой нет.
Заключение по теме
Сборка электрощита, где делается замена либо установка электросчетчика, дело не самое обычное. Тут принципиально хорошо подойти к подсоединению проводов. Потому производители электрических счетчиков контроля на крышке клеммной колодки непременно указывают схему подключения. Ее нужно непременно изучить и провести соединение конкретно по ней. Хотя вся информация, выданная нами в этой статье, вполне соответствует требованиям энергоснабжающих организаций, которые предъявляются к подключению электросчетчика своими руками.
Правильное подключение трехфазного счетчика – зависимо от его разновидности
За использование электроэнергии нужно платить, но необходимо знать какое количество было применено в месяц. Выполнить это можно при помощи счетчика, который будет фиксировать каждый киловатт. Многие задумываются, что подключить такое устройство может только мастер, но это совершенно не так. Подключение трехфазного счетчика либо же однофазового в состоянии сделать хоть какой человек, пользуясь подробными инструкциями.

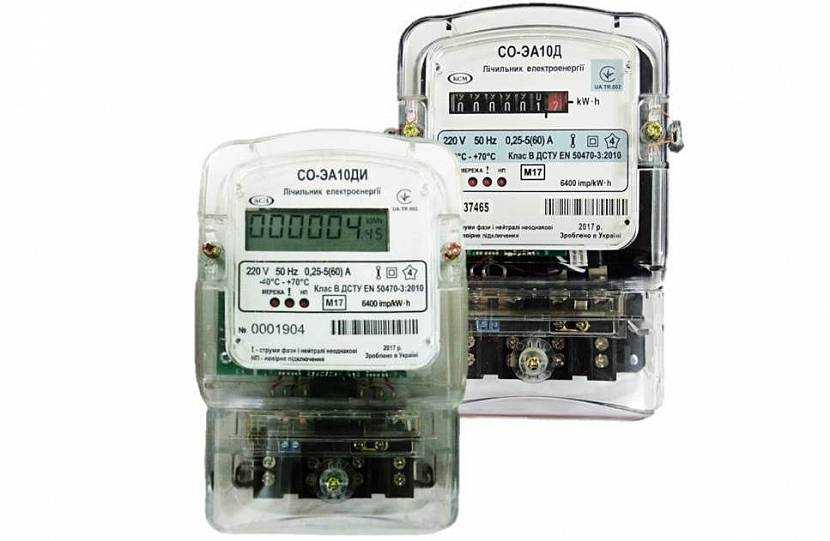

Какими бывают электросчетчики
Счетчики зависимо от напряжения входящего тока делятся на однофазовые и трехфазные. В личных домах почти всегда применяются только однофазовые устройства.
По типу работы приборы бывают электромеханическими и электронными. При всем этом 1-ый вариант уже интенсивно заменяется электронными устройствами современного эталона. В этом случае контролирующий устройство работает более отменно и ведет подсчет безошибочно. Кроме всего остального характеристики можно снимать дистанционно.
На современном рынке имеется широкий выбор электросчетчиков, которые делятся на следующие типы:
Контролирующие приборы, что инсталлируются для учета употребления неизменного и переменного тока;
Однотарифные и многотарифные;
Имеющие следующий тип механизма: электронный, механический и габаритный;
Для прямого и трансформаторного включения.
Нужные инструменты
Непринципиально зачем приходится делать подключение счетчика, нужно приготовить инструменты, без которых не обойтись. Установка будет выполнен на отлично, если под рукою будут:
медный цельный провод;
Главные правила монтажа
Правильное подключение электросчетчика находится в зависимости от того, знает ли мастер главные правила монтажа. Ведь инсталлируются однофазовые устройства по одинаковой схеме:
Электросчетчик является звеном силовой цепи и конкретно через него будет перейти ток с напряжением, нужным для применения техники определенной степени нагрузки. Схема подключения однофазового счетчика на практике будет таковой: на входе устанавливается рубильник, после чего ставится контролирующее устройство и только позже провода идут в соединительную коробку и в точки, созданные для подключения электротехники.

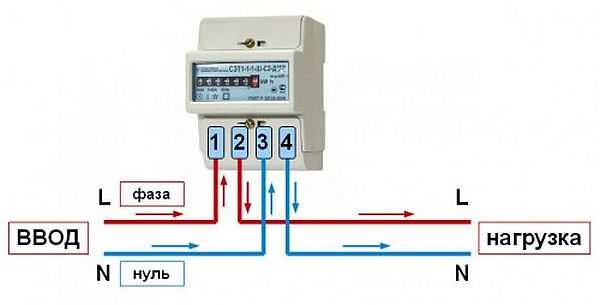

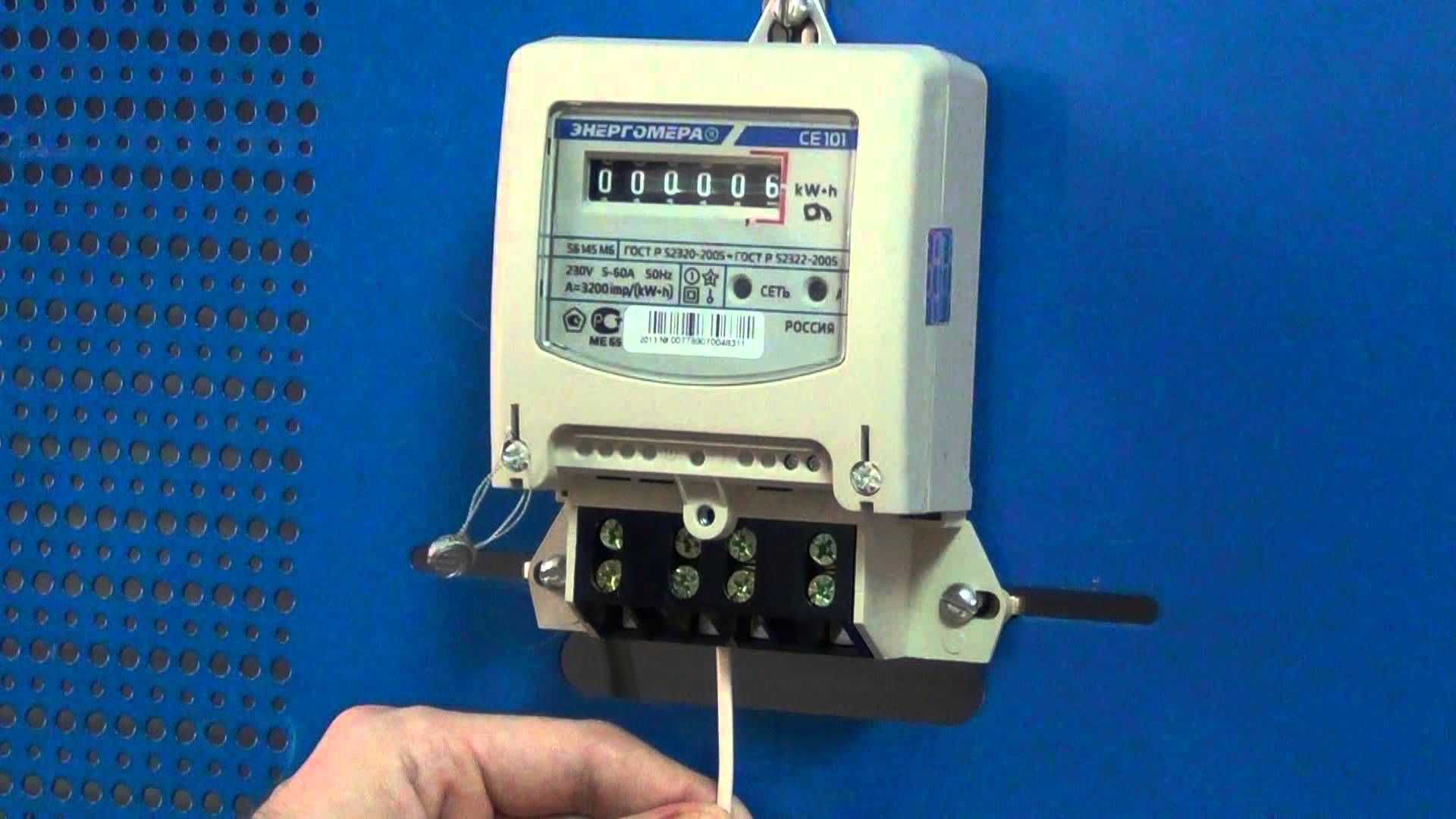

Устройство для контроля употребления электроэнергии имеют особые места для подсоединения проводов, называемые клеммами. Перед тем, как подключить электросчетчик необходимо направить внимание на размещение клемм. Числятся они справа на лево. Самая последняя с права создана для подсоединения входящей фазы, 2-ая служит выходом фазного провода. К третьей подключается входной ноль и к четвертой, соответственно, выход ноля.
Для того, дабы не путались при подключении электросчетчика однофазового, в аннотации тщательно нарисована схема и обозначено к какой клемме необходимо подсоединять какой провод.
Как делать установка
Подключение счетчика электроэнергии для каждой квартиры в многоэтажках совершается или на общем коридоре, или в квартире персонально. Для личных домов устройство может устанавливаться конкретно на улице. Как конкретно будет перейти подключение находится в зависимости от того, подключается новенькая проводка либо же происходит приходится поменять вышедший из строя счетчик.
Для демонтажа нужно делать следующие деяния:
прежде всего нужно позаботиться о безопасности и на сто процентов отключить входное питание;
снимаются пломбы со счетчика;
снимается крышка, закрывающая клеммы;
Как будут выполнены все обозначенные шаги, можно смело снимать устройство со стенки. Монтажные работы совершаются с точностью до напротив. Счетчик укрепляют на место, где стоял старенькый, к клеммам подсоединяют провода. Клеммник закрывают крышкой, непременно ставятся пломбы и врубается напряжение. Для того, дабы проверить верно ли проведена работа, необходимо включить в розетку электроприборы. Если пошел отсчет киловатт-часов, то все изготовлено без нарушений и соответственно нормативам.
Установка счетчика на новеньком месте востребует больше времени и труда. Рекомендуется укреплять его около входных дверей. Непременно необходимо монтировать и щиток. При его выборе необходимо учесть, что там будет размещаться к тому же автоматический выключатель и устройство, которое будет срабатывать в случае угрозы.
Последовательность работ будет такая:
Как будет обозначено место, где будет закрепляться счетчик, необходимо при помощи дрели выполнить несколько дырок в стенке, в них вставляют дюбеля. После чего к стенке прикручивают щиток. Делают это при помощи саморезов.

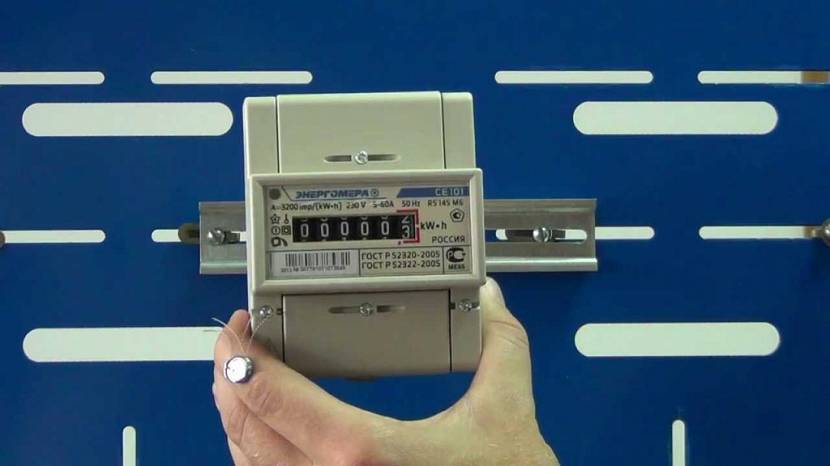

На щиток ставится сам счетчик. Для этого есть особые DIN-рейки. С помощью их на щитке можно закрепить к тому же автоматический выключатель, а так же УЗО.

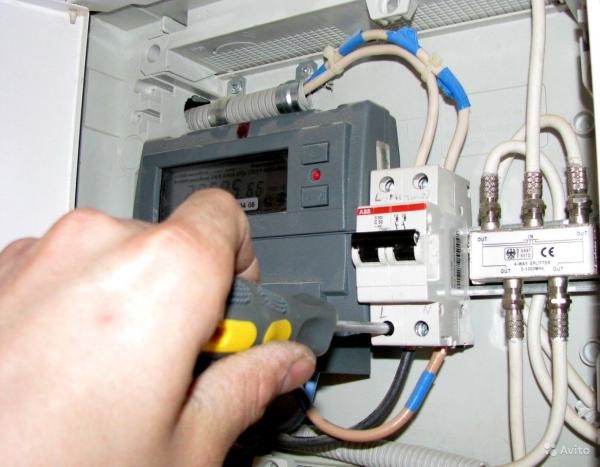

На следующем шаге необходимо подсоединить провода к клеммам. Прежде всего подсоединяют выходную проводку. А это 2-ая и 4-ая клеммы. После чего необходимо присоединить их к автоматическому выключателю, который и будет подавать напряжение на точки употребления.
И только после подключения внутренней проводки, происходит подсоединение входа. В окончании работы клеммы запираются крышкой и происходит пломбирование.
В большинстве случаев юзеры для схожих работ вызывают особые службы, которые на самом деле и должны делать демонтаж и установка. Но бывают и такие случаи, когда монтеров можно ожидать очень длительно и потребитель делает эту нехитрую работу без помощи других. В таком случае можно попасть в неприятную ситуацию, которую реально избежать, если выполнить некоторые условия.
Перед тем, как подключить электросчетчик однофазовый без помощи других, необходимо обратиться в компанию по электроснабжению и попросить разрешение на снятие пломб и проведение работ. По окончанию монтажа, снова необходимо известить представителей организации, что установка изготовлен и необходимо опломбировать счетчик. В данном случае вы избежите наложение штрафа.

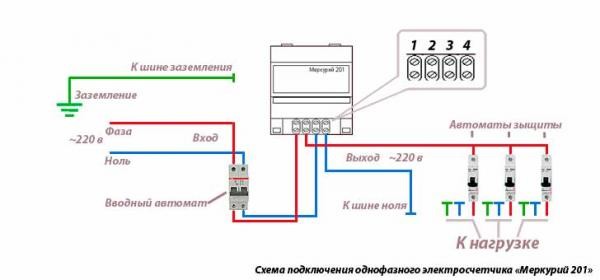

Тем, кого интересует, как подключить счетчик меркурий 201, необходимо держать в голове, что устройство относится к электронным, и устанавливается так же как и другие однофазовые счетчики.
