Хоть какой дом, вобщем, как и ремонтные либо строй работы, практические нереально представить без розеток. Разглядим базы их установки и подключения.
1-ое, что необходимо выполнить – это отключить питание в помещении, где будут подключены розетки. После его отключения необходимо дополнительно проверить факт отсутствия электричества. Потом делается подготовка подрозетников и установка новых электророзеток. Провода при всем этом должны остаться в легкой доступности.
Установка новейшей розетки
Установка начинается с разборки розетки – отсоединения внешнего корпуса от внутренней части. Дальше плоскогубцами обрезается излишний провод. В нашем случае длина провода для подключения должна быть не меньше 10 см – этого полностью довольно для комфортабельного и наибольшего комфортного монтажа. Также с каждого конца снимается изоляция провода приблизительно на один сантиметр.
Размещение розеток с учетом потребителей
Обусловиться с их количеством и местоположением необходимо перед установкой. Условия размещений впрямую зависят от расположения потребителей электроэнергии, которые очень трудно перемещать – телек, холодильник, компьютер и остальные. В таких местах обычно устанавливается блок из 2-5 электророзеток, дабы иметь возможность подключения дополнительных электроприборов. Такое решение существенно лучше, чем применения различного рода удлинителей и тройников, которые оказывают на розетку дополнительную розетку, что существенно уменьшает срок ее эксплуатации.

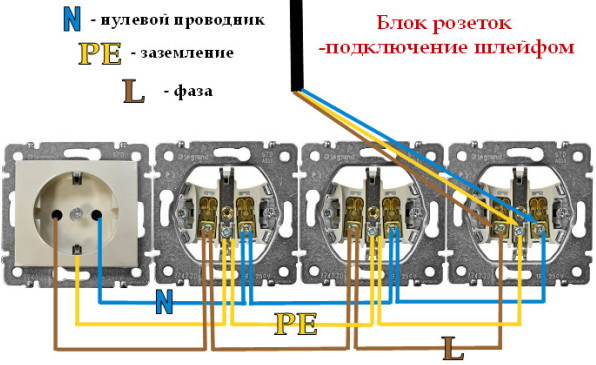

Блок розеток присоединенных параллельно (способом шлейфа):

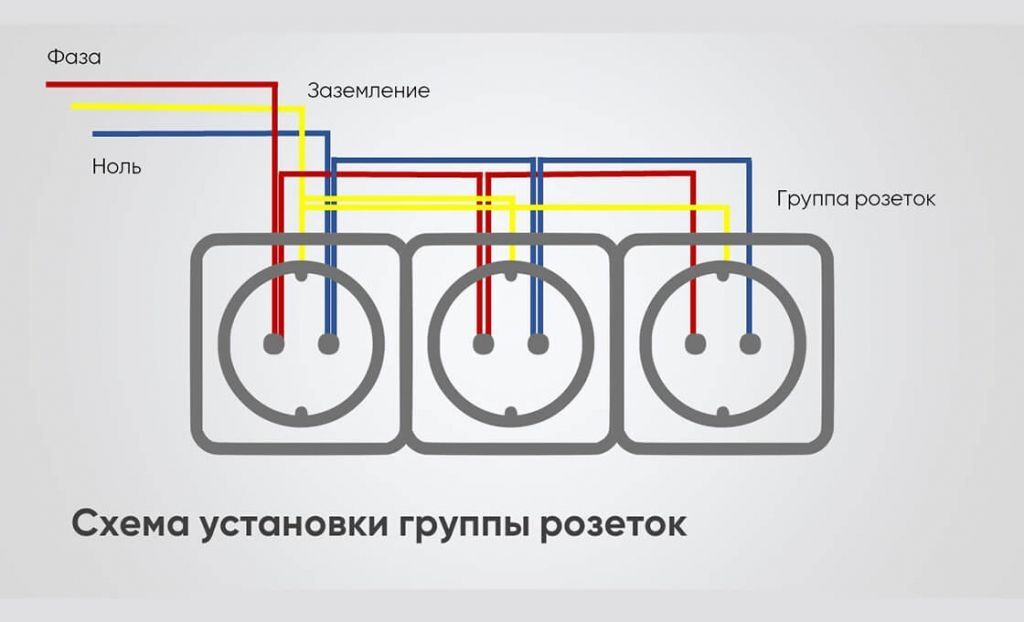

Схема подключения блока розеток — шлейфом
Также следует учесть розетки для временных устройств – зарядного устройства, утюга, ноутбука, пылесоса, другими словами того оборудования, которое просто перемещать по дому либо квартире.
Большая часть электриков не советуют устанавливать электрические розетки в ванной и санузле. Эти помещения отличаются завышенной влажностью, что плохо сказывается на контактах розетки. В наилучшем случае она просто придет в негодность, в худшем – можно получить травму. Если все таки нужно установить этот элемент питания в таком помещении, для бойлера, к примеру, то лучше применять специальную защищенную электророзетку.

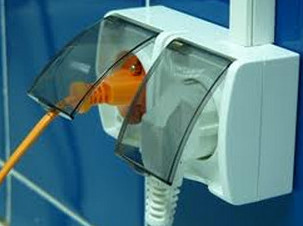

В сырых помещениях электророзетки обязаны иметь уровень защиты от IP 44. Они инсталлируются на расстоянии 0,3-0,8 метра от пола в местах наибольшего доступа к потребителям и с возможностью их высококачественного обслуживания. Дистанция до электроприборов не должна быть очень длинноватой, дабы шнур свободно провисла, а не натягивался.
Виды крепления
Метод крепления электророзетки находится в зависимости от ее конструктивного выполнения, материала из которого сделана стенка и типа применяемого кабеля. Если он укладывается в пластмассовые короба, то нередко используются розетки для внешней установки. Крепятся они при помощи дюбельных соединений на бетонную либо кирпичную стенку либо при помощи шурупов на гипсокартонную.

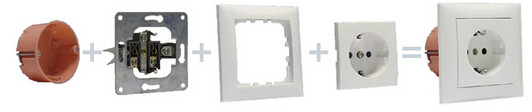

Если в помещении проводка уложена сокрытым типом, то применяются розетки другой конструкции, которые крепятся к специальному подрозетнику, встроенному в стенку.

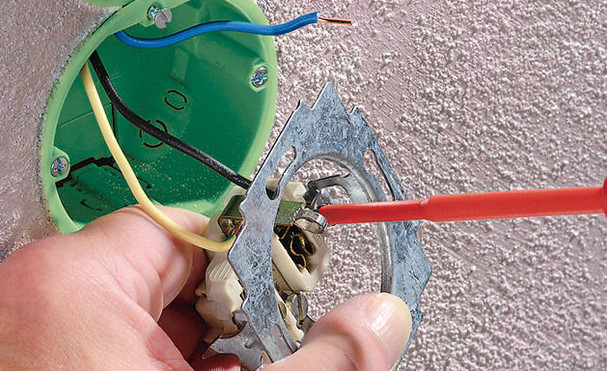

Крепление суппорта розетки к установочной коробке винтообразным соединением:
Последние элементы также отличаются разной устройством, которую определяет материал, лежащий в базе возведенных стенок. Если отделка выполнена из гипсокартона, то в нем делаются отверстия в согласовании с размерами коробки, которая прижимается к гипсокартону особыми винтами. Дальше делается подключение проводов и установка электророзетки в коробку.

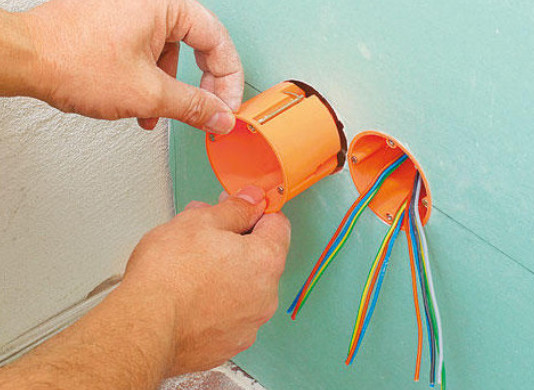

Установка подрозетников в гипсокартонную стенку
Для монтажа подрозетника в стенку с большей прочностью, к примеру, кирпичную либо бетонную, необходимо пользоваться специальной насадкой-коронкой, которая делает кольцевую канавку в стенке по размеру коробки. Потом остается только перфоратором либо зубилом снять середину. В полученную нишу и устанавливается коробка. Установка и крепления розеток аналогичен методу с гипсокартонной перегородкой.
Установка подрозетника на твердую поверхность:
Месторасположения розеток
Для оптимизации работы фена, электрической бритвы и стиральной машины, в ванне довольно пары розеток. В стандартной комнате пригодиться как минимум 4, а в прихожей хватит одной-двух. Для защиты человека от поражения электротоком на полосы питания следует установить устройства защитного отключения.
Риск получить травму при системе без УЗО:
Все подключения групп потребителей необходимо проводить не торопясь – от корректность выполнения работ зависит долговечность, эффективность работы розеток и безопасность обитателей дома либо квартиры.
Подключение в согласовании с раскраской проводов
Для удобства работы с проводами их на производстве окрашивают в стандартизированные цвета, дозволяющие найти их назначение. Синий цвет применяется для нулевого провода, белоснежный – для фазы, а желто-зеленый – для заземления.
Подключение по раскраске:

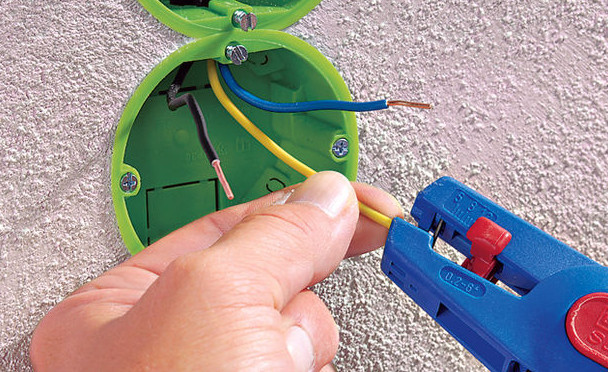

Зная, какой провод подключать к определенной клемме, можно приступать к подключению. Конец зачищенного провода вставляется в гнездо и крепко фиксируется винтом.
После подключения всех проводов, розетка устанавливается в подрозетник и фиксируется особыми зажимами. Потом сверху надевается внешняя крышка.
Установка внешней крышки:

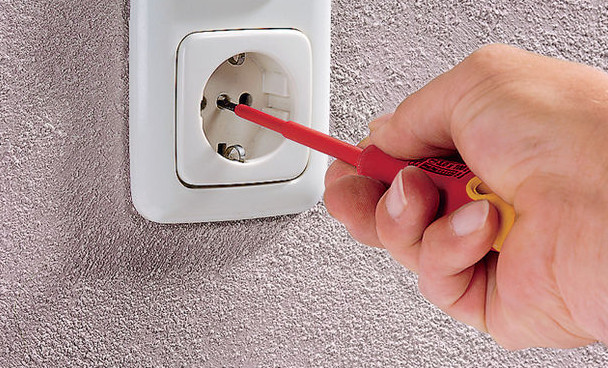

Крышка прикладывается к внутренней части розетки и стягивается винтом. Вот в принципе, подключение закончено. Осталось проверить корректность выполненных работ.
Установка и подключение розеток в доме и квартире
Дабы установить электророзетку в доме либо квартире, не непременно быть проф электриком. Для этого довольно знать главные правила электромонтажа, также последовательно и кропотливо делать все нужные этапы установки.
В нашей статье рассмотрены главные нюансы размещения и подключения силовых розеток для бытовой нагрузки.
- Розетки для бытового применения
- Мощность розетки: как высчитать?
- Планировка розеток
- Эталон установки розеток
- Установка розеток
- Подключение розетки
Розетки для бытового применения
Розетки относятся к электроустановочными изделиями и являются одним из главных частей бытовой электросети. На электротехническом рынке существует огромное количество разновидностей розеток. Продаются силовые розетки встроенного либо затратного типа, с 2-мя и поболее гнездами. Не считая того, изделия могут оснащаться дополнительным функционалом, к примеру, подсветкой, защищающими от попадания воды крышками, таймером выключения и др.
Обычно силовые электророзетки имеют в собственной конструкции:
- колодку – на ней расположены силовые контакты, защитный корпус и крепления для установки в подрозетник (если розетка встраиваемая);
- контакты — особые железные зажимы для подсоединения силового кабеля с внутренней стороны и штепсельной вилки от нагрузки с наружной;
- защитный кожух – декоративную крышку с отверстиями под штепсельную вилку и контактами заземления (либо без заземления).
Фактически все современные розетки имеют контакты для 3-х проводов: фазы, нуля и заземления. Так как в некоторых бытовых устройствах сейчас предусматриваются проводники для заземления. Но такая пользующаяся популярностью электротехника, как, к примеру, домашний телефон, ноутбук, Wi-Fi-роутер, телек, ТВ-приставка, елочная гирлянда, также блоки зарядных устройств телефонов, планшетов, фото- видеоаппаратуры, электробритвы, зубной электрощитки и робота-пылесоса не имеют контактов заземления, так как их корпуса вполне пластмассовые.
Мощность розетки: как высчитать?
Принципиальной чертой розеток является её расчетное напряжение и сила тока. Современные штепсельные розетки, рассчитанные на стандартные электроприборы, имеют наивысшую силу тока – 16 А. Данный показатель будет определять суммарную потребляемую мощность подключаемых к розетке электроприборов. Мощность розетки составит – 16 А х 220 В = 3520 Вт.
Для сопоставления мощность старенькых русских розеток составляла всего 6А (1320 Вт) и 10 А (2200 Вт). Потому, если в помещении до сего времени стоят разъемы старенького эталона, подключать к ним массивных потребителей, к примеру, кондюк либо масляный радиатор, не следует, так как материал контакта может не выдержать, и розетка просто оплавится.
Планировка розеток
Планировка розеток имеет принципиальное значение. Если в доме либо квартире проводка уже проложена, то установка розетки осуществляется достаточно легко и не доставит никаких морок. Если же ничего не подготовлено, то юзеру предстоит выполнить ряд накладных по времени и ресурсам работ. Но начинать нужно конкретно с планировки.
Поначалу нужна обусловиться с количеством электроточек и местом их размещения. При всем этом принципиально учесть размещение бытовых устройств как в текущей ситуации, так и на ближайшую перспективу, к примеру, если планируется покупка новейшей электротехники и её установка в определенных местах. При планировке розеток в доме либо квартире всегда необходимо управляться удобством их применения и обслуживания.
Некоторые юзеры составляют детализированную планировку розеток на бумаге либо даже в специальной программке на компьютере.

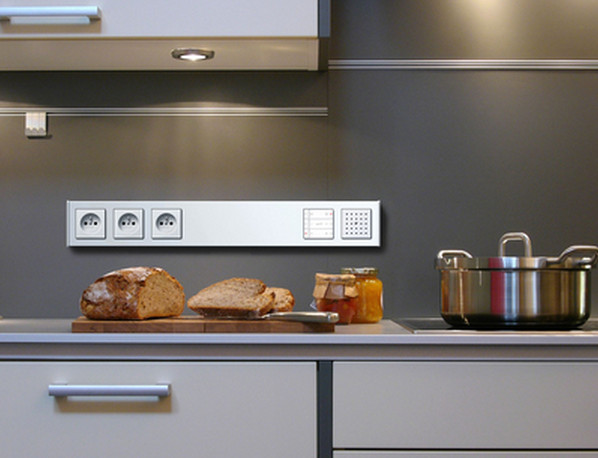

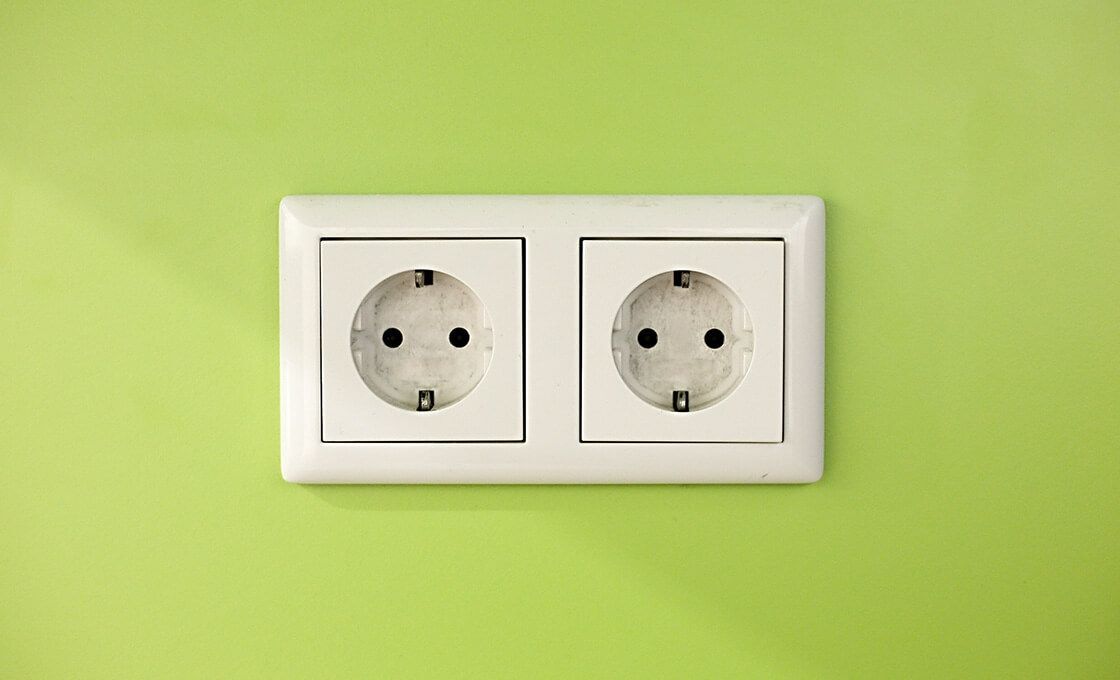

При планировании размещения розеток принципиально учесть, что есть группы розеток, в каких установлено сходу несколько гнезд для подключения нагрузки, также комбинированные группы с совместным размещением как силовых розеток и выключателей, так и розеток для подключения телека, телефона либо веба.

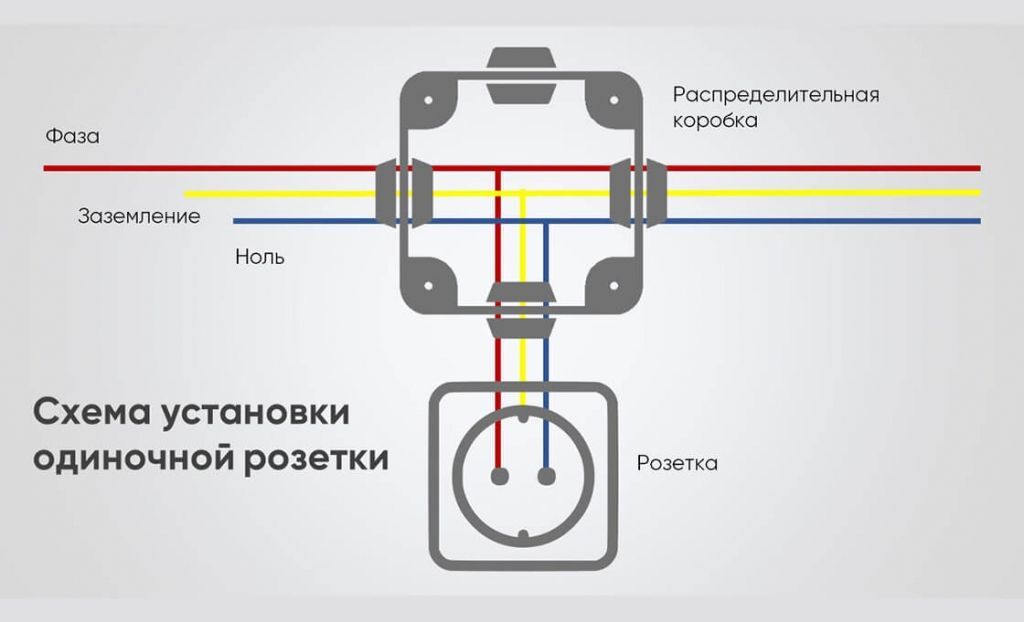

После подсчета розеточных гнезд и определения их расположения следует избрать кабель для проводки, также подрозетники и распределительные коробки, которые пригодятся для соединения кабелей, если электроточки не будут впрямую запитываться от электрощита.
Для штепсельных розеток применяются кабели с 3-мя медными жилами и с сечением каждого проводника 2,5 мм². Для данных целей отлично подойдет марка кабеля ВВГнг. Если нужна установить розетку для массивных потребителей (электрической плиты либо варочного шкафа), то провода кабеля уже будет иметь 4-миллиметровые жилы.
Направьте внимание!
С кабелем 4 мм² будут употребляться розетки не на 16 Ампер. Нет смысла подключать кабель 4 мм² в розетку с током до 16 Ампер, так как кабель 2,5 мм² может выдержать до 25 Ампер. Не считая того, кабель 4 мм² в клеммы розетки на 16 ампер просто не влезет.
Эталон установки розеток
Для правильной установки электроточек в личном доме либо квартире существует эталон установки розеток либо общие требования, которые в главном определены в Правилах устройства электроустановок (ПУЭ). Нормы важны сначала для обеспечения безопасности и не должны вызвать каких-то затруднений при установке розеток. Вот главные из них:
- Бытовые розетки должны быть обустроены защитным контактом для присоединения заземляющего проводника через отдельный не силовой провод.
- Кухонные розетки и электроточки в жилых комнатах запитываются через отдельные группы.
- Все силовые розетки инсталлируются на удалении от заземленных поверхностей, к примеру, трубопроводов и раковин.
- Высоту розеток в жилых помещениях нужно подбирать не выше 1 м, с учетом удобства подключения нагрузки и зависимо от предназначения помещений и дизайна интерьера.
- При наличии газопровода в доме малое его расстояние от выключателей и розеток должно быть более 0,5 м.
- Если в ванной комнате установлена душевая кабина, то розетки должны находиться от её дверного проема на расстоянии более 0,6 м.
- При внешнем монтаже розетки должны владеть защитой от пыли и воды более IP44.
Установка розеток
Если установка розеток подразумевается снутри бетонных либо кирпичных стенок, то будет нужно делать особые отверстия (штробы) для прокладки кабеля и крепления специальной коробки (подрозетника). Для такового вида монтажа будет нужно встраиваемые розетки.

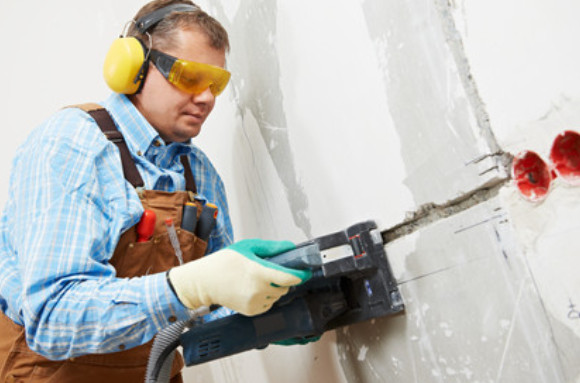

Штробление стенок – очень трудозатратный процесс, но современные инструменты (штроборез либо перфоратор) позволяют выполнить его довольно стремительно и без особенных заморочек.
Для встраиваемых розеток, если применяется сокрытый установка проводки, силовой кабель помещается в гофрированный шланг и укладывается в приготовленное для него отверстие.
Направьте внимание!
Если бетонную стенку поведет, то кабель без гофры может порваться, что приведёт к нерабочему состоянию электроточки.
При установке интегрированных розеток огромное значение имеет подрозетник. Он обязан иметь крепкий корпус и большие монтажные «лапки» (фиксаторы).
Перед установкой подрозетника нужно удалить перегородки, дабы в монтажную полость свободно протянуть кабель. Для фиксации подрозетника в стенке применяется штукатурка либо алебастр.
После прокладки кабеля, он миниатюризируется до требуемой длины таким макаром, дабы оставался припас 15-20 см, по другому маленькая длина проводов усложнит процесс соединения кабеля с контактами розетки.
При низком расположении розеток относительно пола можно упростить их установку и не прибегать к штроблению отверстий в стенке для прокладки кабеля. Заместо этого можно проложить силовые провода под плинтусом.
Установка затратных розеток в главном нужна, если в помещении не допускается штробление отверстий либо применяется древесная отделка. Открытый установка проводки и розеток неплох тем, что у юзера всегда есть возможность стремительно отыскать проблему в проводке и не допустить пожара.
Подключение розетки
Подключение розетки не просит каких-то специфичных познаний. Начинать установка необходимо с обесточивания электросети. Для этого нужна отключить автоматический выключатель группы, в какой нужно установить розетку.

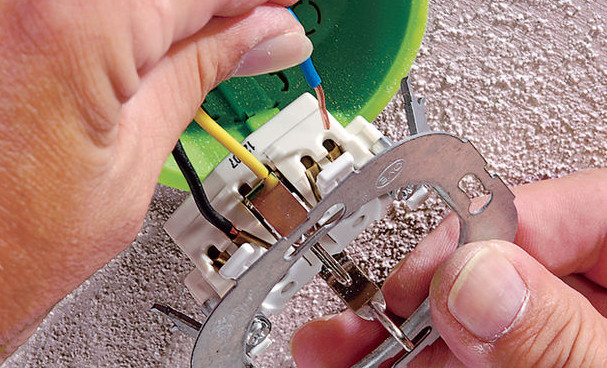

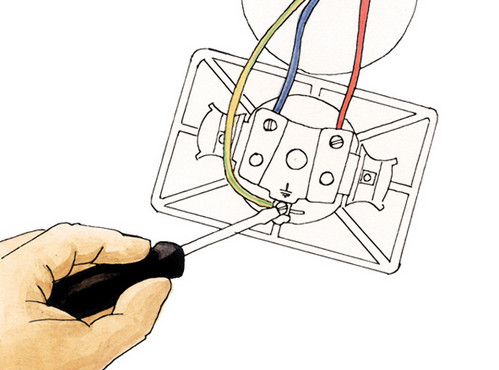

Установка внутренней розетки осуществляется следующим образом: поначалу нужна открутить декоративную крышку, ослабить кабельные зажимы на самом изделии, а потом соединить провода, прочно зажав их винтами.
На данном шаге монтажа принципиально учесть полярность подключения. Принципиально держать в голове, что заземляющий провод (жёлтый либо желто-зеленый) зажимается в центре, а подключение фазного провода (белоснежного либо кофейного) и нулевого (синего) не нормируется. Их можно подключать с хоть какой стороны, так как розетки и вилки типа «Schuko» не фазированы, и могут поменять свое положение.
После соединения проводов с розеткой непременно необходимо проверить качество контактов, немного их подергав. Слабенький контакт при серьёзных нагрузках может стать предпосылкой нагревания проводов и оплавления материалов.
Если все в порядке, то можно закрепить декоративную крышку, включить питание и протестировать работу. Вилка электроприбора должна свободно заходить и выходить из контактов розетки.
Подключение нескольких розеток
При установке нескольких розеток в группе нужно выполнить подключение к силовому кабелю только одной розетки. Другие соединяются перемычками друг к другу по цепочке. При таком варианте подключения можно существенно сберечь на кабеле и предварительных работах, к примеру, не будет нужно делать дополнительные штробы в стенке.
Направьте внимание!
Согласно ПУЭ при шлейфовом подключении розеток разрывать контакт PE (заземляющий) запрещено. В первом подрозетнике заземляющий провод от всех розеток соединяют с помощью клемм, скрутки с пайкой (холодная скрутка запрещена!), сваркой либо опрессовокой гильзами.
Установка силовой розетки
Обычно, установка силовой розетки подразумевает подключение более массивных потребителей, к примеру, варочной панели, духового шкафа либо посудомоечной машины. Силовая розетка подключается впрямую от электрощита, она должна выдерживать более 25 Ампер и запитываться кабелем с сечением проводов 4х2,5 мм².
Если в электросети вашего личного дома либо квартиры нередко встречаются перепады сетевого напряжения, то для защиты ответственных бытовых электроприборов целенаправлено применять стабилизатор напряжения, который можно подключить сразу после автоматического выключателя, тем обеспечив непрерывную подачу на установленные розетки высококачественного сетевого напряжения.
