Многие поломки можно убрать без помощи других , для этого довольно вооружиться паяльничком. Владея наименьшими способностями, можно припаять оторвавшиеся проводки и детали и таким макаром вернуть работоспособность устройства. Часто появляется вопрос, как научиться паять? По сути это не так и тяжело, главное— набить руку. Имея мало опыта, можно проводить домашний ремонт фактически любого устройства, где сущность поломки в оторванных и отсоединенных деталях.
Что необходимо для того, дабы научиться паять?

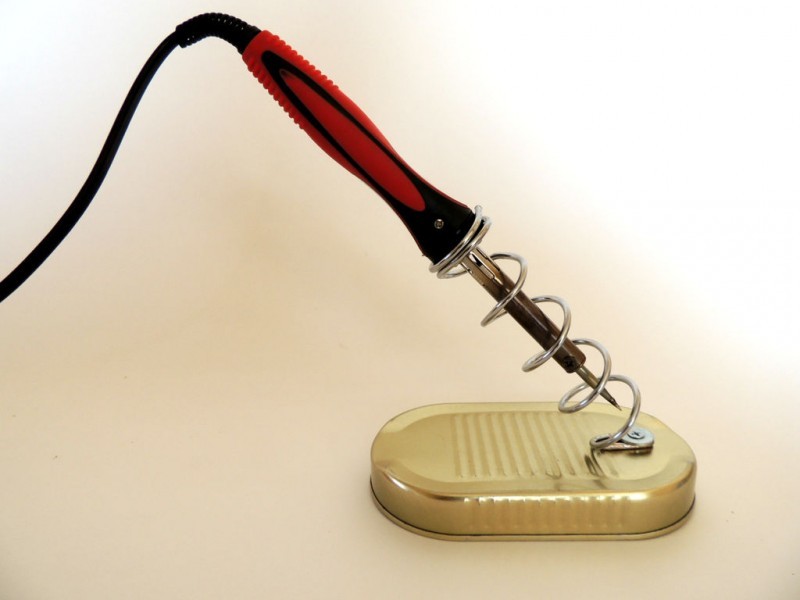

Дабы припаять что-либо, вначале нужно приготовить рабочее место. Нанем должна быть размещена конкретно деталь, атакже томесто, куда выбудете класть инструмент. Учитывайте тот факт, что паяльничек накаляется довысоких температур, потому его нельзя ставить напластик либо другие воспламеняющиеся предметы. Хорошим решением будет применять железную либо глиняную подставку.
Также стоит заблаговременно позаботиться отех инструментах, которые могут пригодиться входе работы. Это могут быть плоскогубцы для удержания больших предметов или пинцет для фиксации маленьких деталей.
Дополнительно необходимо иметь под рукою мокроватую губку, сеепомощью удаляются остатки старенького припоя нажале.
Если все перечисленное выше является быстрее советами, чем неотклонимыми пт, тодля паяния всегда нужны три элемента:
- сам паяльничек— инструмент, нажимало которого разогревается довысоких температур испособно расплавить припой;
- припой— металл или сплав, который плавится при относительно низких температурах испособен проводить ток (в большинстве случаев это олово);
- флюс— вещество, владеющее обезжиривающими ипредотвращающими окисление качествами.
Принцип проведения пайки очень прост инеизменен уже долгие и длительные годы.
Есть обычная схема того, как верно паять:
1. Чистка деталей отстарого припоя. Этот пункт можно опустить при ремонте современных (побольшей части китайских) устройств— вних так не достаточно припоя, что при поломке место остается фактически незапятнанным.
2. Обезжиривание нажимала идеталей. Для этого применяется или водянистый флюс, или канифоль. Это нужно выполнить для этого, дабы олово прикреплялось кпредметам. Сначала детали исам паяльничек обрабатываются флюсом, после этого умеренно покрываются припоем. Этот процесс также именуют лужением.
3. Расплавить олово инабрать необходимое количество нажало. Этот момент просит определенной сноровки. Большинству новичков неудается взять нужное количество припоя, отчего детали или неприпаиваются совсем, или выполненная работа смотрится неаккуратно.
4. Удерживая спаиваемые детали вкупе, перенести наместо соединения припой. Наэтом шаге принципиально верно держать предметы. Если ваша рука дрогнет, части рассоединятся, ипроцедуру придется начинать поначалу. Принципиально задерживать детали дотех пор, пока незастынет припой.
Как паять паяльничком сканифолью?
Канифоль считается традиционным веществом, используемым при пайке. Весь механизм работы остается прежним, главные отличия приметны только только наэтапе обезжиривания.
Особенность канифоли втом, что это жесткая смола. В большинстве случаев она находится внебольшой железной баночке сгерметичной крышкой.
Невзирая намногообразие современных водянистых припоев, канифоль все еще остается нужным материалом. Многие радиолюбители убеждены, что только сеепомощью можно произвести доброкачественную ибыструю пайку.
Особенность того, как верно паять сканифолью, состоит втом, что нужно прижимать нажимало ипровода ксамой смоле. После чего наноситься припой. Цель действий втом, дабы достигнуть равномерного покрытия детали припоем.
При таком выборе флюса стоит учитывать один момент. Канифоль совместима несовсеми металлами, потому для выполнения сложной пайки стоит подобрать другой флюс, подходящий ковсем деталям.
Как паять провода паяльничком? Специфичность работы
Техника проведения пайки немного отличается взависимости оттого, счем конкретно делается работа. Работа сразличными деталями исхемами имеет свою специфику из-за размеров иособенностей крепления.
Раздельно выделяют процесс пайки проводов. Оннемного отличается отпроцесса присоединения обыденных деталей. Вданной работе есть определенное неудобство— провода гибки иподвижны, потому ихнеобходимо плотно фиксировать при пайке.
Ах так необходимо проводить пайку проводов:
1. Зачистите провод. Размер очищенного места должен соответствовать месту пайки. Если выоголите очень малую часть повода, это будет мешать работать, аесли очень огромную— может быть замыкание.
2. Если избранный провод многожильный, нужно плотно скрутить его, дабы все жилы прилегали друг кдругу. Если этого несделать, некоторые изних могут неприкрепиться. Втаком случае нетолько ухудшится качество соединения, ноиувеличится риск обрыва.
3. Сначала залуживается паяльничек, позже сам провод. При использовании канифоли это комфортно делать методом погружения всмолу иподогревания еежалом. Нужно достигнуть равномерного покрытия.
4. Провод присоединяется кместу методом нанесения припоя ификсации до момента застывания.
Также с помощью паяльничка можно соединить провода между собой. Перед конкретно пайкой провода зачищаются искручиваются между собой. Только после чего делается лужение ипайка (в большинстве случаев применяется жесткая канифоль, но можно также нанести водянистый припой кистью).
Неимеет особенного значения, какие выбудете использовать провода: что медные, что дюралевые просто поддаются пайке.
Есть несколько обычных способов того, как научиться отменно создавать подобные работы. Традиционный исамый действенный вариант— внедрение проволоки. Изнее нарезается двенадцать одинаковых отрезков, после этого методом спайки формируется куб. Конструкция проверяется напрочность методом сжатия куба вкулаке. Если ниодна грань нераспалась , работа выполнена правильно. Вобратно случае нарезается новый набор проводов изаново проводится пайка модели.
Особенности того, как паять микросхемы

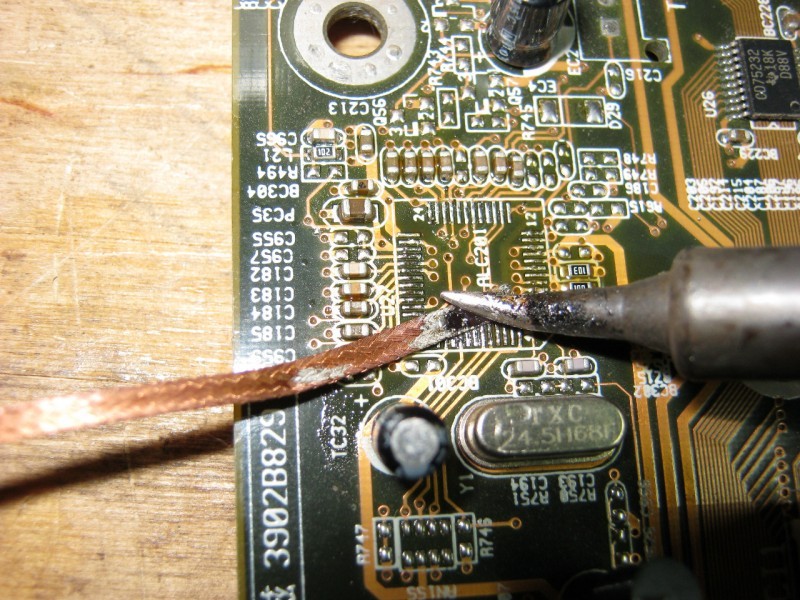

Специфичность микросхемы вмаленьком размере деталей, атакже большой вероятности ихперегревания. Очень принципиально стремительно убрать устройство. По мере надобности применяется теплоотвод— вего роли может выступить пинцет либо другой железный объект.
Для таковой работы стоит подбирать паяльничек смаленьким жалом, так как имеется очень малюсенькое расстояние между деталями. Способов пайки есть некоторое количество. Одни мастера предпочитают делать углубления вжале паяльничка, другие соединяют с помощью специальной паяльной пасты, атретьи методично припаивают отводы один задругим.
Дабы осознать, как верно паять туили иную деталь, нужно найти, какой температурой нужно повлиять. Почти все зависит отматериала, изкоторого сделана плата. В большинстве случаев это 200-300 градусов по Цельсию.
То, каким образом паять платы, вомногом зависит отихконструкции. Более обыкновенные схемы просто соединяются поочередным припоем проводом, авот сложные современные чипы требуют особенной аккуратности— ведь припаивая следующую деталь просто можно убрать предшествующую.
Как паять паяльничком скислотой? Особенности работы
Некоторые мастера убеждены, что использование кислоты намного проще инадежней, чем пайка канифолью. Но использование такового вещества может привести кразъеданию монтажа.
Использование паяльной кислоты играет огромную роль, когда есть необходимость снять оксидную пленку споверхностей, что приводит кболее высококачественному ипрочному соединению.
Таковой материал подходит для обработки соединения металлических деталей, атакже различных драгоценных ичерных металлов.
Основное предписание, как верно паять таким флюсом— это соблюдение техники безопасности. Избранная разновидность кислоты должна верно соответствовать тому, какой материал выбудете соединять.
Также стоит позаботиться осохранности окружающих предметов— капля флюса может разъесть некоторые предметы, так как является брутальным хим веществом.
Таковой флюс можно выполнить своими руками или приобрести вмагазине. Для новичков предпочтительней 2-ой вариант, так как состав нетолько будет совершенно точно действующим, нои, непременно, подходящим квашим деталям. При всем этом всегда можно обратиться запомощью кконсультанту иуточнить корректность выбора.
Как верно паять паяльничком. Соединение пайкой, лужение.
Если у вас обыденный паяльничек либо паяльная станция, то для начала поставьте его прогреваться до подходящей температуры. А в это время можно сходить омочить губку, также приготовить обыденные защитные очки и респиратор. В особенности если вы собираетесь применять кислоту.
Дальше разберем, как верно паять паяльничком по порядку, главные моменты и советы. Если вы всё ещё не понимаете что необходимо для пайки, то советуем прочесть для начала ещё одну статью — что необходимо для пайки.
Что для вас будет нужно не считая самого паяльничка: губка, флюс (кислота либо канифоль), проволока припоя, пассатижи (лучше 2, можно плоскогубцы), бокорезы. Нажимало лучше применять в виде «лопатки» с широким наконечником, дабы окутать огромную площадь.
С чего начать пайку
Что все-таки, фактически все кто обучается паять, начинают с этого. Для вас будет нужно выполнить куб. Нужно порезать 12 полностью одинаковых отрезков медного провода, очистить от изоляции. Если применяется канифоль, то нужно наломать осколков из общей массы и выложить на отдельную крышечку.
Идеальнее всего применять припой ПОС-61 или ПОС-50, где цифра отражает процент содержания олова. Следует выставить температуру в районе 240-260 градусов на паяльной станции, дабы припой не скатывался с нажимала, а оставался на нём в виде маленький капельки. В случае обыденного паяльничка — просто ожидать разогрев до покраснения нажимала и пробовать расплавить чуть оловянного сплава.
Как верно паять паяльничком.

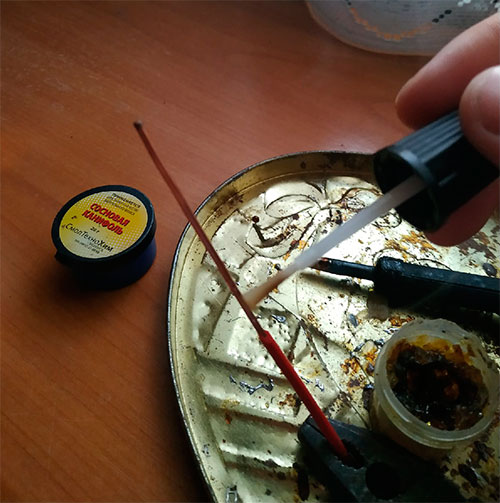

Взять прутик пассатижами, покрыть флюсом. Или кисточкой покрыть кислотой, или растопить канифоль и нанести на жилу.
2. Дальше на нажимало паяльничка взять малость припоя, дабы образовалась капелька. Она не должна капать. И дальше провести жалом по прутику, немножко проворачивая, дабы вся проволочка покрылась тоненьким слоем олова без просветов.
Подождать пока остынет и повторить операцию со всеми оставшимися. На рисунке видны пятна, оставшиеся из-за применения кислоты. Будет нужно дополнительно протирать, если применяется химически активный флюс.
3. Сейчас самое сложное, необходимо соединить прутики в уголки, позже в 2 квадрата.
4. Один квадрат положить на железную плоскость (дабы не попортить стол) и приделать 4 ребра.
5. Припаять сверху 2-ой квадрат. Миссия выполнена.
Дабы проверить качество работы, возьмите своё творение и сожмите его в руках. Если он помялся, но ни одно ребро не отвалилось — мои поздравления. Советуется повторять до победного, но попытайтесь выполнить хотя бы 2-3 раза.
В уголках не должно создаваться капель припоя.
Сами заметите, как на залуженных проводках будет совершенно ровненький, блестящий слой и соединения деталей станут крепче. А когда привыкнете держать ровно детали, можете делать что угодно.
Советы: как выполнить пайку верно
После применения канифоли можно испытать кислоту, но у неё тоже есть ряд недочетов. Флюс наносится прямо перед самой работой.
Припоя не должно быть много! Нужна нанести равный узкий слой материала без образования капель и наплывов, с ясным блеском.
Его всегда нужно подносить к месту стыка спаиваемых деталей, но никогда не делайте так: пробовать приложить выше, дабы он стёк к месту соединения. Так оно не будет владеть достаточной прочностью. Для настоящего процесса диффузии этого не хватит.
Прикладывать к месту спайки нажимало всей лопаткой для наилучшей теплопередачи и прогрева. Также нельзя и перегревать. Это идёт с опытом. После проведения работ не запамятовывайте непременно протереть залуженый провод от «жировых пятен» из-за кислотного флюса, который к тому же может вызывать коррозию. Не применять кислоту на микросхемах и радиодеталях. Для них применяется химически пассивная канифоль либо смола.
Для запаивания применять только сплавы из незапятнанного олова, свинец вредоносен. По пайке микросхем огромное количество видео на ютубе, но по лужению проводов достойных нет. Так что придется ориентироваться на рисунке и развивать свои возможности.
Как верно паять канифолью и оловом
В современном мире, насыщенном электроникой и электрическими устройствами необходимо уметь воспользоваться паяльничком. Это умение сбережет много времени и средств на ремонт сломанных устройств. Невзирая на кажущуюся сложность этого процесса, по сути научиться, как верно паять паяльничком совсем не сложно.
Разработка пайки состоит в том, дабы при помощи металла, имеющего более низкую температуру плавления, соединить более тугоплавкие металлы.
Короткое содержимое статьи:

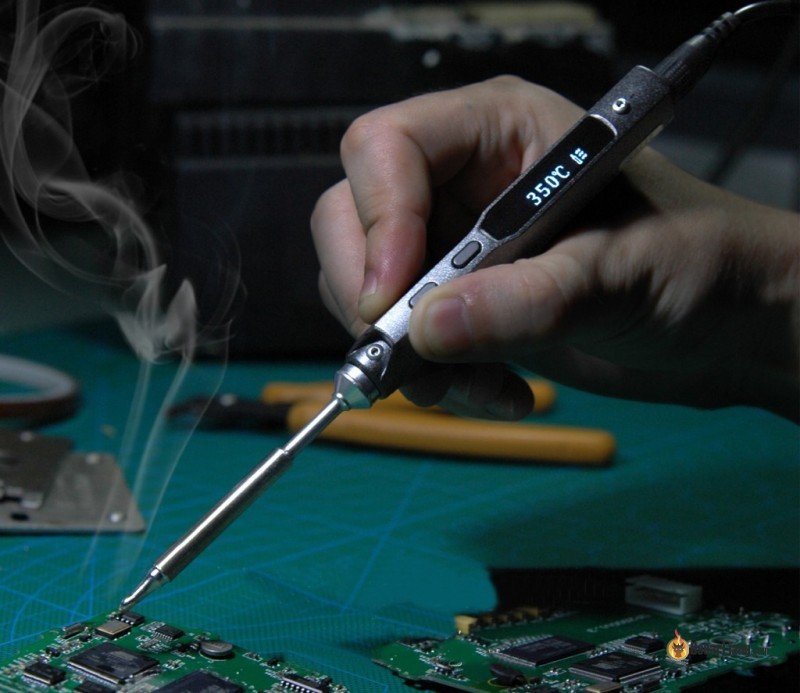

Паяльнички

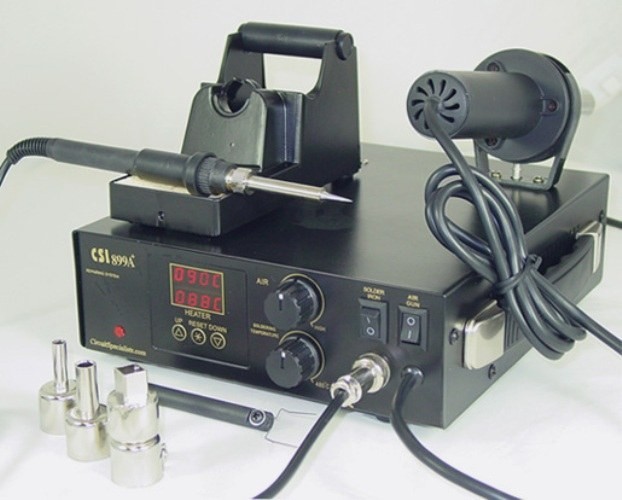

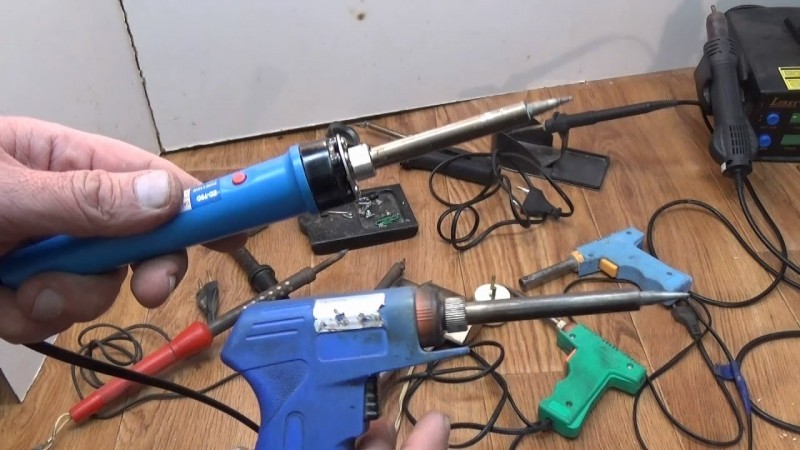

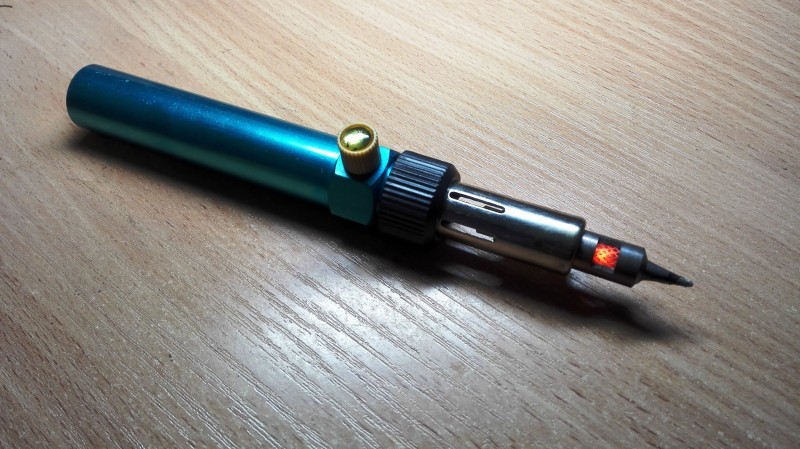

Паяльнички имеют некоторое количество видов, отличающихся друг от друга методом нагрева. По такому аспекту они делятся на электрические, термовоздушные, индукционные, молотковые. Самыми пользующимися популярностью в быту являются электрические паяльнички со спиральным либо глиняним нагревателем.
Для каждого вида работ необходимо применять паяльничек определенной мощности. К примеру, для пайки электроники, пригодится маломощный паяльничек до 40 Вт, а для деталей со стенами до 1 мм пригодится уже более мощнейший устройство до 100 Вт.
Дабы спаять между собой детали шириной более 2 мм уже пригодится молотковый электрический паяльничек с мощностью 200-550 Вт. Таковой устройство непригоден в быту, так как предназначен для больших работ и имеет гигантскую стоимость.
Припои
Припой на самом деле является сплавом металлов с низкой температурой плавления. Обычно в состав припоя заходит олово, но из-за его высочайшей цены в него добавляется более дешевенький материал-свинец.
Также часто в состав припоя входят вспомогательные вещества, которые применяются для улучшения прочности пайки либо уменьшения температуры плавления.
Большой популярностью пользуются мягенькие припои с маркировкой от ПОС-18 до ПОС-90. Цифра в данной аббревиатуре значит процентное содержание олова в припое.
Изредка применяются в домашних критериях твердые припои. Они имеют в собственном составе медь и цинк, что позволяет припою не расплавляться до заслуги температуры 450 ˚С.
Следует знать, что припои с различным составом подходят для различных видов металлов. Для стали лучше подойдет ПОС-41, для меди же подойдет фактически хоть какой припой, а для нержавейки – оловянный припой с кадмием.
Идеальнее всего перед покупкой припоя найти, какой металл будет применен при пайке и на базе этой инфы приобрести подходящий припой.
Флюсом именуется вспомогательное вещество, которое применяется для освобождения деталей во время пайки от товаров окисления. Также флюсы содействуют растеканию металла при пайке.
В продаже имеется неограниченное количество флюсов для пайки. Имеются как нейтральные, так и в разной степени активные в отношение металлов флюсы.
Самой пользующейся популярностью основой для флюса является канифоль. Она легкоплавка и начинает кипеть уже при нагреве до 250 ˚С.
Дабы научиться как паять паяльничком с канифолью, необходимо непременно знать, что после пайки следует на сто процентов удалить остатки канифоли с металла, в неприятном случае на этом месте произойдет окисление металла.
Также благодаря своим гидролизующим свойствам, канифоль наращивает проводимость на месте пайки, чем нарушает работу электронных устройств.
Также идеальнее всего подбирать флюс под тип металла, с которым намечается работа – это обеспечит высочайшее качество работы.
Пасты
Паяльные пасты либо тиноль – это смесь припоя и флюса. Паста применяется для пайки в сложных, недоступных местах. Также тиноль комфортно использовать новеньким без опыта работы с паяльничком.
Подготовка инструмента
Не стоит страшиться, если при первом же включении новый паяльничек начал дымить. Это происходит из-за выгорания масла, которым консервируется инструмент при долгом хранении.
Перед внедрением паяльничка следует приготовить его рабочую часть – наконечник. Его можно как незначительно отковать, так и заточить до нужной формы. Если рабочая часть паяльничка покрыта никелем, то такая подготовка строго запрещена.
В магазинах имеется широкий ассортимент наконечников либо нажимал для паяльничков, отличающихся по заточке. Для больших деталей подойдет круглое нажимало с угловой заточкой, а для маленьких — острое коническое.
Если паяльничек имеет нажимало, сделанное из меди, то перед работой необходимо провести его лужение при первом же нагреве. Можно произвести лужение методом растирания древесным бруском расплавленного припоя по подогретому наконечнику либо хоть каким другим методом.
Главное, дабы при первом же использовании рабочая часть паяльничка была покрыта узким слоем припоя. В неприятном случае качество пайки будет низким, а рабочая часть инструмента будет испорчена.
Подготовка деталей
Подготовка деталей не находится в зависимости от металла, из которых они изготовлены либо метода их пайки. Подготовка всегда происходит по одной схеме – поначалу деталь очищается от загрязнений и обезжиривается.
Для этой цели применяют бензин, ацетон либо другие растворители. Также непременно удаляется механическим методом ржавчина.
Температура
Температурный режим паяльничка – главный параметр при работе с ним. При работе с недостаточно нагретым инвентарем припой не плавится, а ложится комком.
Дабы найти, при какой температуре следует паять, необходимо знать температуру плавления металла детали и припоя. Температура паяемых деталей должна быть больше температуры плавления припоя на 40-80 С˚, а температура наконечника инструмента – на 20-40 С˚ больше температуры пайки.

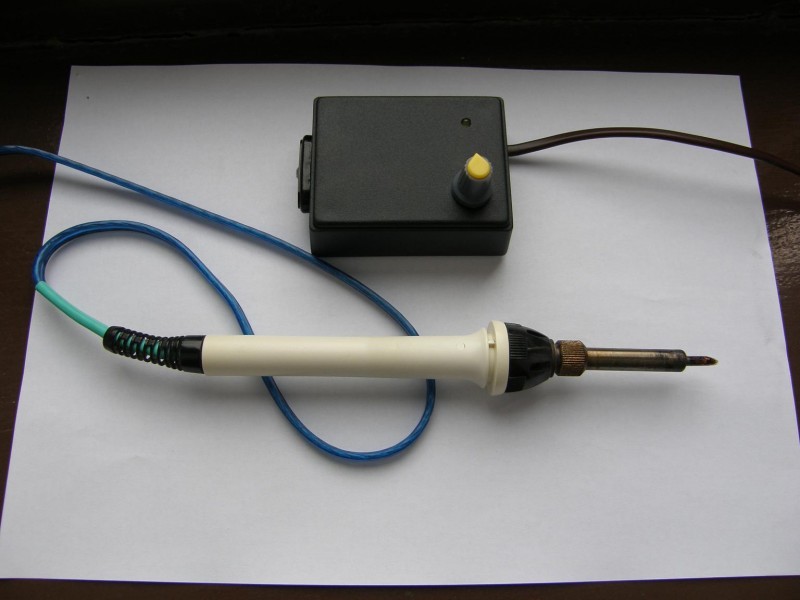

Если у паяльничка нет функции регулировки температуры, то этот параметр можно оценить с помощью канифоли. При прикосновении паяльничка она должна кипеть, без мгновенного сгорания. О перегреве будет свидетельствовать возникновение на припое, после прикосновения паяльничком, темной пленки, состоящей из товаров окисления.
Техника пайки
В главном пайка происходит 2-мя способами: подачей припоя на детали при помощи паяльничка либо подача припоя конкретно на детали.
При использовании любого из методов необходимо поначалу очистить и обезжирить детали, закрепить их, разогреть инструмент и обработать место пайки флюсом.
Если применяется подача припоя с помощью паяльничка, то на его кончике необходимо расплавить маленькое количество припоя и перенести его на площадку для пайки. Дальше следует двигаться по стыку деталей.
Если припой подается конкретно на спай, то поначалу паяльничком разогреваются детали, а позднее туда подается припой.
Если планируется провести пайку схем, то лучше отыскать высококачественные фото-инструкции как паять электронные схемы.

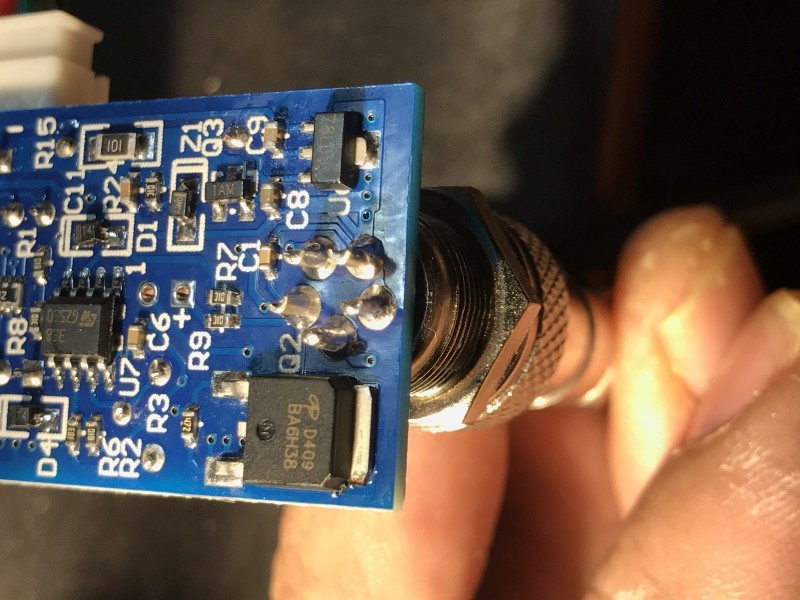

Дабы оценить качество работы, необходимо оценить цвет и сияние спая. Отменно выполненный спай имеет ярко выраженный сияние, если припой пережжен, то он имеет матовый цвет и хрупкую структуру. О браке гласит губчатая структура припоя.
Для первых проб идеальнее всего применять обыкновенные и дешевые материалы. Проще всего будет осознать как верно паять оловом и канифолью.
