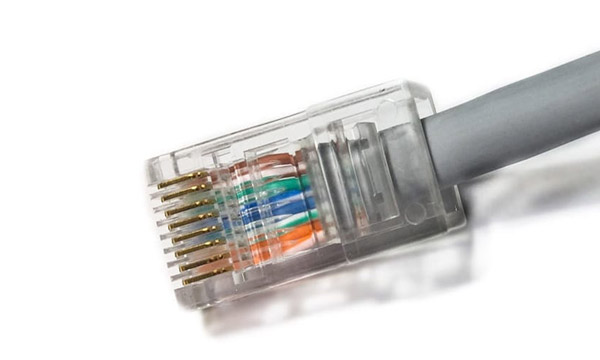

Обжим витой пары нужен, дабы соединить кабель, по которому передается сигнал в сети, и коннектор, который вставляется в сетевой разъем компьютера либо другого устройства. Функцию просто сделать без помощи других, но имеется ряд аспектов, о который речь пойдет ниже.
Схема обжима

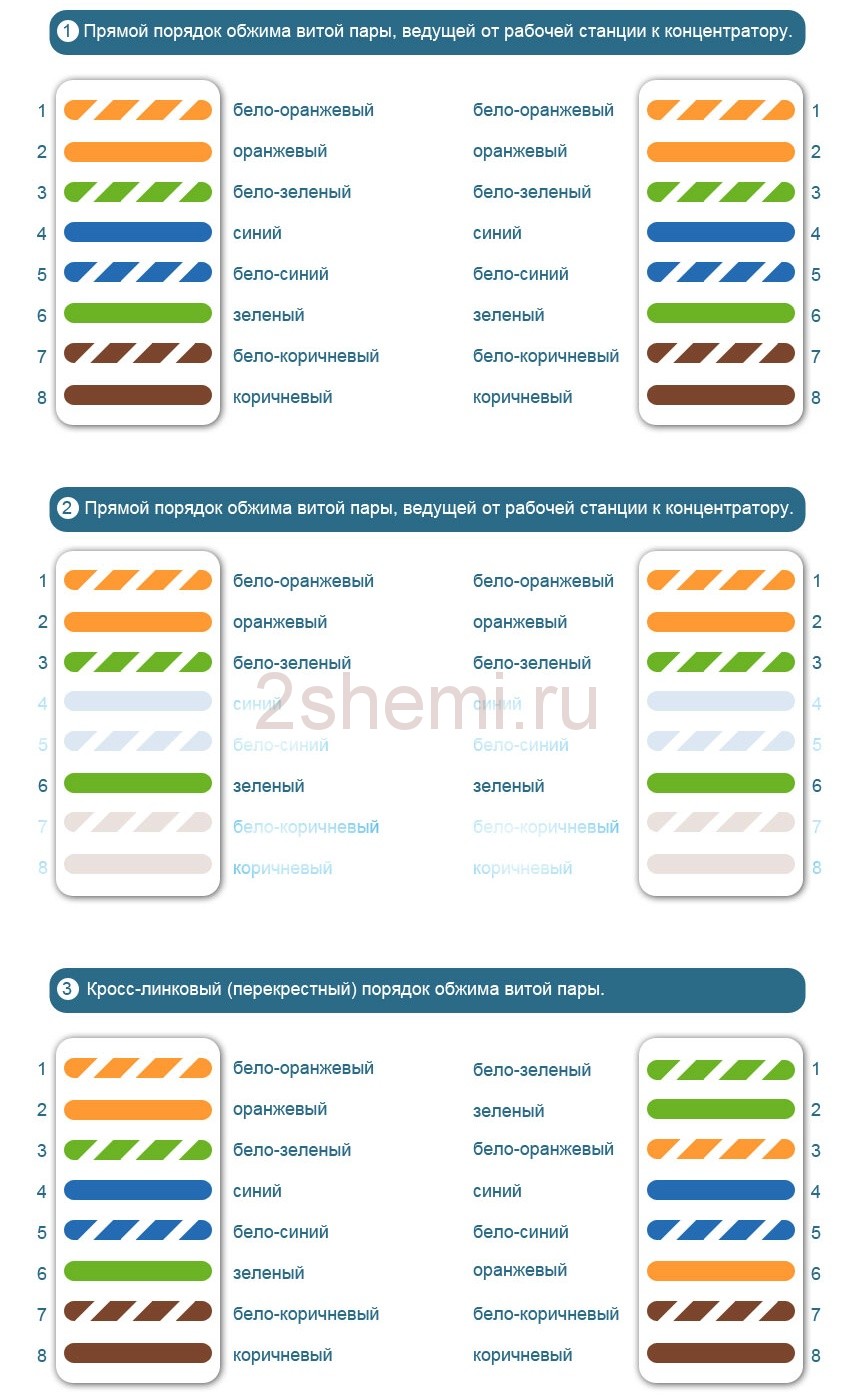

Нужна для правильного расположения проводов (распиновка). Существует два варианта обжима витой пары, схема по цветам:

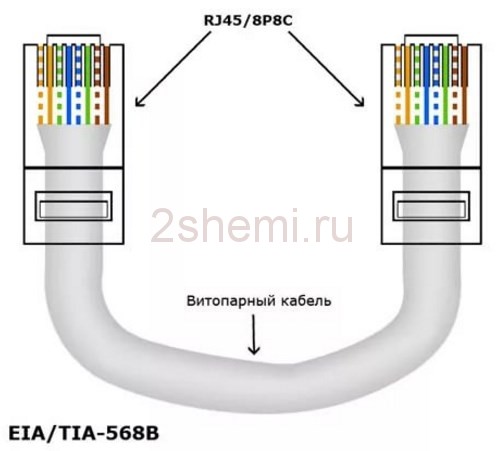

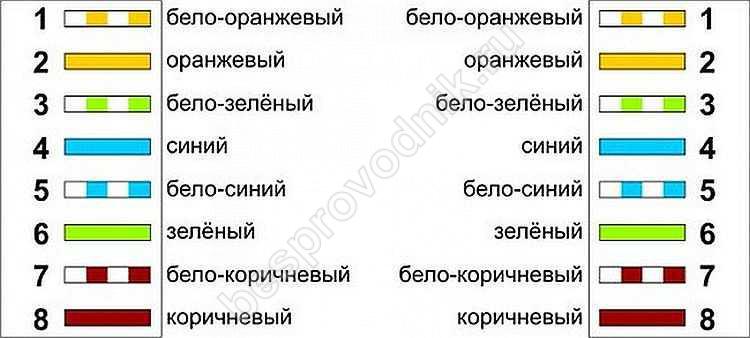

- Ровная разработка обжима. Применяется для соединения связевого оборудования (свитч, хаб, роутер) с компом. Витая пара на обоих концах кабеля обжимается в одинаковом порядке.

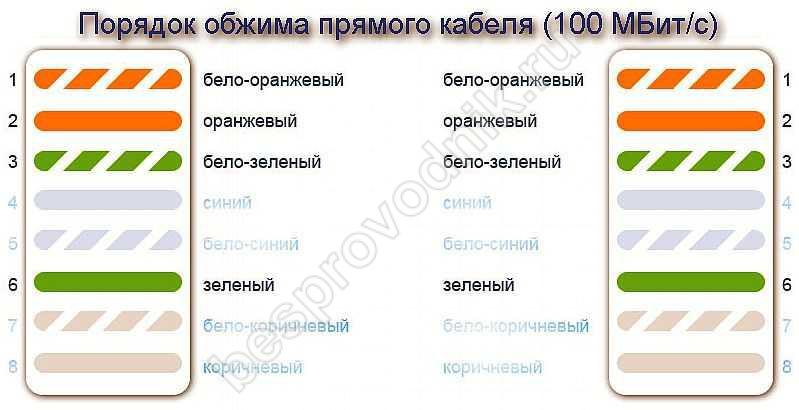

Для двухпарного (четырехжильного) кабеля схема смотрится по-другому.

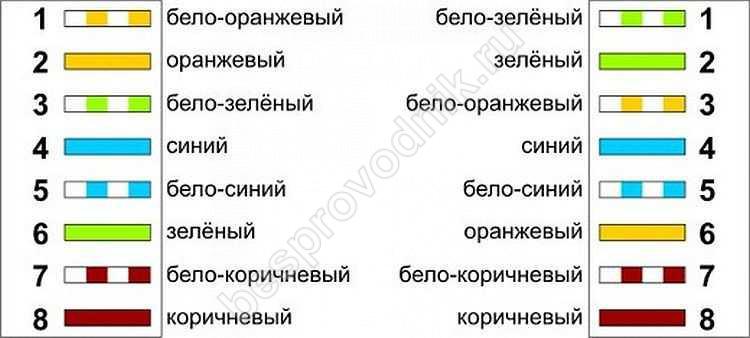

- Когда вы задаетесь вопросом, как обжимать витую пару самому для соединения 2-ух компов, воспользуйтесь перекрестной цветовой схемой. Провода соединяются на концах в другом порядке.
Нужные инструменты

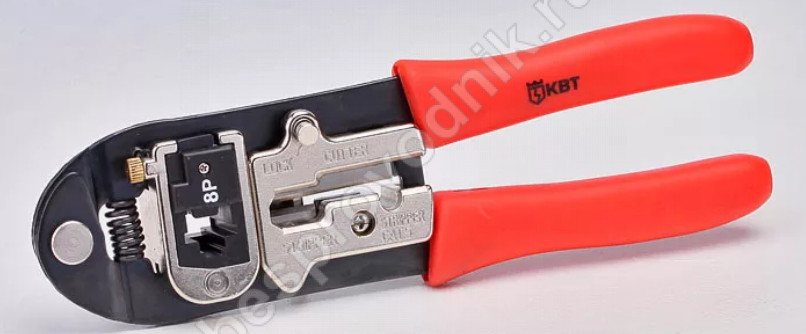

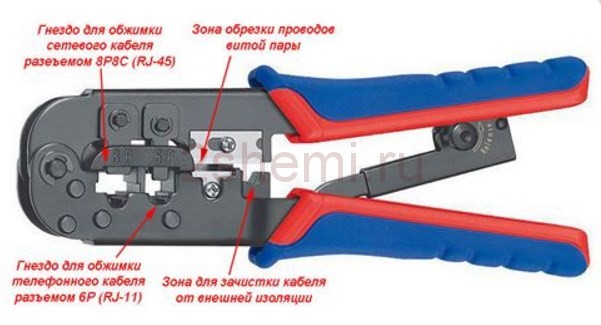

Выясняя, как верно обжать сетевой кабель (Lan), вы сначала обнаружите, что нужна особый инструмент – кримпер. Он специально сотворен для того, дабы не разрушить коннектор, делая обжим кабеля веб (как обжать провод с его помощью поведаем ниже).
Также запаситесь ножницами и острым лезвием. Это может быть канцелярский либо перочинный ножик, подойдет и кухонный.
Обжать интернет-кабель в домашних критериях своими руками можно при помощи отвертки либо плоскогубцев, но выполнить это трудно. Просто разрушить витую пару либо разъем, тяжело верно навести жилы и воткнуть их верно.
Как обжать?
- Поначалу следует приготовить инструмент для обжима витой пары, все должно быть под рукою.
- Обрезается изоляция на большее расстояние, чем необходимо для коннектора. Так будет легче обжимать в предстоящем. Надрежьте по кругу изоляционный слой и согните его. Отрезанная часть просто сломается и снимется.
- Поначалу отделяется любая скрутка, а позже раздельно жилы. Необходимо Как видно их выровнять.
- Расположите проводки по избранной схеме.
- Плотно подгоните жилы, дабы они объединились совместно в ровненький ряд. Необходимо прочно держать за основание и не отпускать.
- Чуток выше основания коннектора есть линия. Ее нужно скооперировать с краем изоляции и обрезать «хвосты», которые заходят за другой край коннектора.
- Сразу берем коннектор хвостовиком вниз и вставляем жилы вовнутрь. Давить нельзя, кабель должен зайти просто. Каждый провод должен зайти в свою канавку до упора. Проверьте, смотря с боковой стороны и в торец. Если не зашли, то дожимаем кабель.
- Когда все в порядке, не отпуская кабель, вставляем коннектор в клещи обжима для интернет-кабеля, инструмент должен быть готов.
- Снова проверяем, до конца ли провода вошли в борозды. Для этого смотрим в торец коннектора, который зажат в кримпере.
- Придерживая, жмем клещи до упора.
Если пользуетесь прямой схемой, на втором конце витой пары разместите жилы в том же порядке. Для перекрестной схемы поменяйте порядок на оборотный.
Если обжимаете четырехжильная витая пара, аккуратненько воткните все провода в свои бороздки, пропуская излишние согласно схеме. С первого раза это выполнить трудно, нужна навык. Если для вас нередко приходится делать подключение по Ethernet, как обжать кабель в теории вы понимаете, а опыт придет с течением времени.
Обжим витой пары : 4 комментария
Здрасти. Подскажите, кросс обжим витой пары применяется только для соединения компов? Как мне прокинуть кабель между маршрутизаторами?
Здрасти, Миша. По сути перекрестный обжим используют для прямого соединения 2-ух сетевых карт: Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.
Скажите, чем отличается обжим кабеля телефонного от Ethernet?
Здрасти. Телефонные кабеля имеют 2 либо 4 жилы. В обоих случаях применяется ровная схема обжима. Жилы вставляются в центральные борозды, 2 либо 4 соответственно.
Как обжать витую пару
Как обжать витую пару. Инструменты для обжимки сетевого кабеля.
В нынешней статье я расскажу о том, как верно обжать сетевой кабель “витая пара” и какие инструменты и девайсы для этого пригодятся. Естественно, до сего времени встречаются умельцы, которые могут это выполнить при помощи ножика и отвертки, но неплохой сисадмин обязан иметь определенный набор инструментов, позволяющих выполнить обжим еще лучше.
Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам пригодится?
1. Кабель типа витая пара пятой категории:

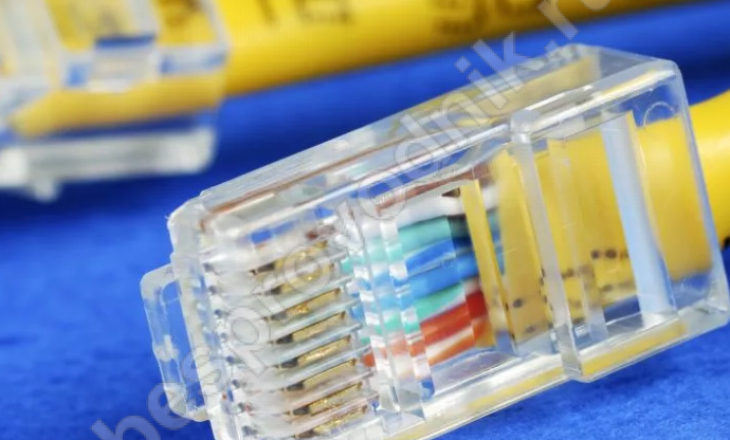

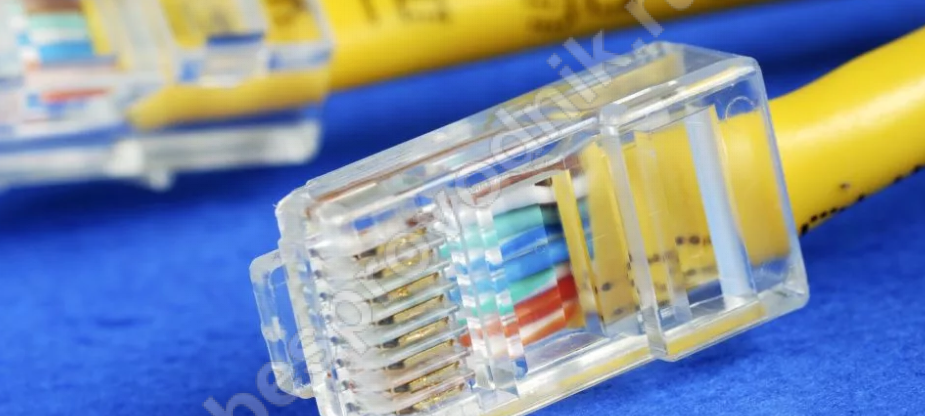

2. Коннекторы RJ-45 (две штуки). Также для роста влаго- и пылезащиты контактной площадки коннектора можно применять особый пластмассовый колпачок (но не непременно):3. Обжимной инструмент (его еще именуют обжимные клещи либо кримпер):Внешний облик инструмента может отличаться только некоторыми деталями, но, обычно, с его помощью можно создавать обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Не считая того, в нем имеется площадка с резаками, при помощи которых можно обрезать кабель.
4. Инструмент для снятия наружной изоляции – стриппер. Иметь его, естественно, лучше, но не непременно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:
Сейчас нам необходимо обусловиться со схемой обжима . Существует два варианта обжима коннектора на кабеле “витая пара”:
- для сотворения прямого кабеля – применяется для соединения компьютера с коммутатором;
- для сотворения перекрёстного кабеля (именуемого кроссовер) – применяется для соединения 2-ух компов впрямую без коммутатора, также для соединения между собой некоторых старенькых моделей коммутаторов.

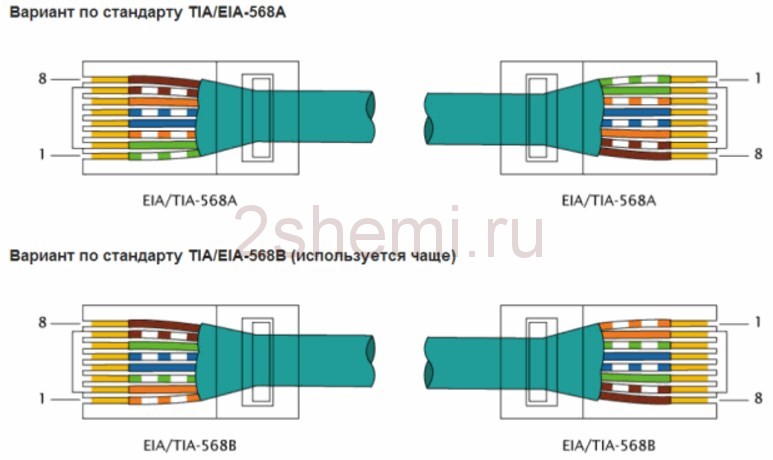

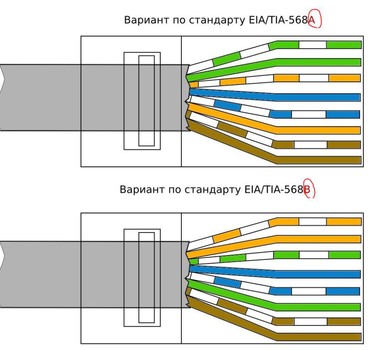

При разработке прямого кабеля развести цвета по парам можно в согласовании с 2-мя эталонами: T568A и T568B. Оба эти эталона применяются при обжиме витой пары для соединения компьютера и коммутатора и полностью равнозначны. Но в Рф более обширное распространение получил эталон T568B.
Я покажу для вас схемы обжимки прямого кабеля по обоим эталонам, но помните, что на практике почаще применяется схема T568B (я ее даже сделаю более большой).
Вариант по эталону T568A
Вариант по эталону T568B
При разработке перекрёстного кабеля (crossover) цветовая последовательность проводников будет смотреться следующим образом:

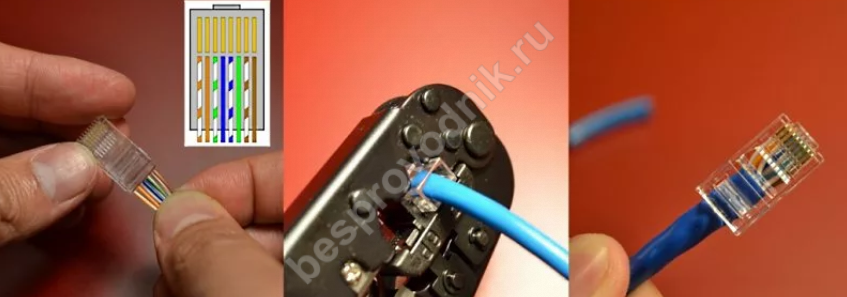

Итак, имея впереди себя схему обжима и весь нужный инструмент, приступаем к обжимке сетевого кабеля . Нужно выполнить следующую последовательность действий:
1. Аккуратненько обрежьте конец кабеля. При всем этом идеальнее всего воспользоваться резаком, интегрированным в обжимные клещи.

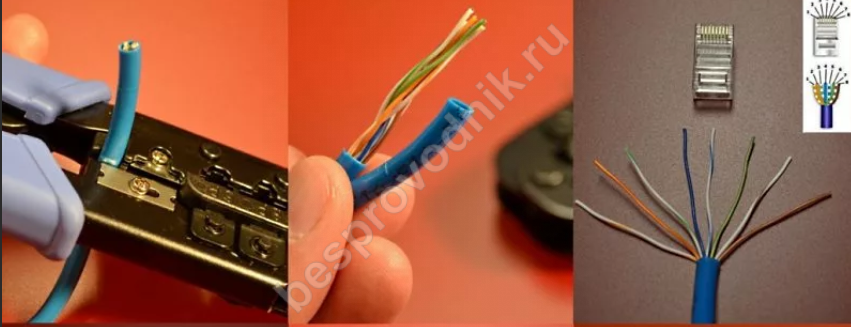

2. Снимите с кабеля изоляцию. Это можно выполнить при помощи все такого же обжимного инструмента, или при помощи стриппера:3. Разведите и расплетите проводки:Потом выровняйте их в один ряд, при всем этом соблюдая цветовую последовательность. Для вас нужно разложить провода по цветам в согласовании со эталоном T568B.
4. Обкусите проводки так, дабы их осталось чуток больше сантиметра:5. Воткните проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:6. Проверьте, верно ли вы расположили проводки.
7. Удостоверьтесь, дабы все провода вполне вошли в разъем и уперлись в его переднюю стену.

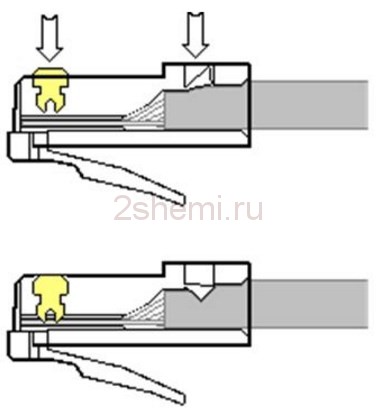

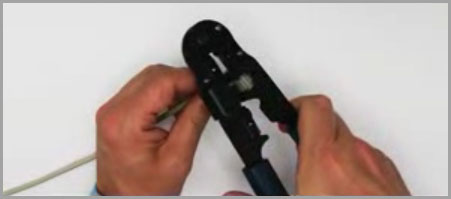

8. Расположите коннектор с установленной парой в обжимные клещи, потом плавненько, но сильно произведите обжим:
На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее обрисовать весь процесс, как говорится: “Лучше один раз узреть, чем 100 раз услышать”. Потому в окончание, предлагаю для вас поглядеть видеоклип по этой теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно показывает весь процесс обжимки кабеля “витая пара” при помощи кримпера. В конце ролика создатель инспектирует работоспособность кабеля при помощи LAN-тестера.

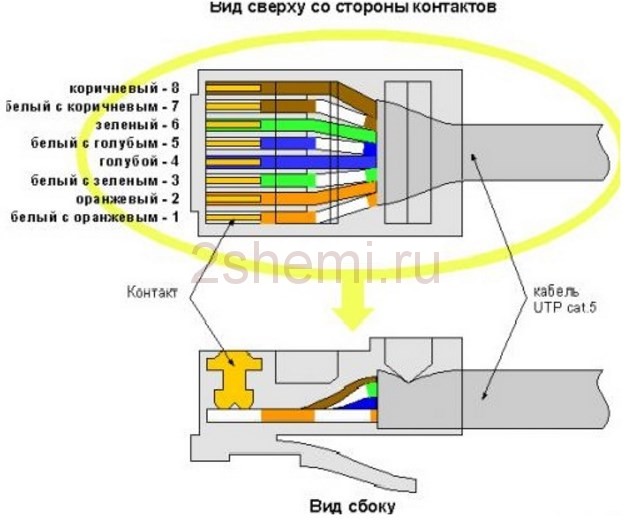

Распиновка витой пары сети 8 проводов – цветовая схема
Компьютерная локальная и веб сеть создается при помощи особых кабелей. А для того дабы уменьшить воздействие разных помех применяется витая пара, которая прокладывается от роутера к компу либо между ПК. Спецы портала “2 Схемы” тщательно скажут про виды таких кабелей, их распиновку, установка и особенности применения. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку. Обычно применяются UTP-кабели 4 пары, к примеру, такие.
Виды цветовых схем обжима LAN кабелей
Согласно спецификации EIA/TIA-568 предвидено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компов с роутером, хабом, свичем либо подключения 2-ух компов межу собой.
В чем все-таки отличие патч-корда от кабеля витых пар? Патч-корд, либо как его еще именуют коммутационный шнур, предназначен для соединения между собой электронный устройств, к примеру компьютер с хабом, свичем либо 2-ух компов между собой. Для производства пач-корда берется кабель витых пар, жилы в каком изготовлены из многожильного провода, дабы они при нередких перегибах не ломались. Для обжима такового кабеля применяются особые коннекторы RJ-45.
Разновидности кабелей для веба

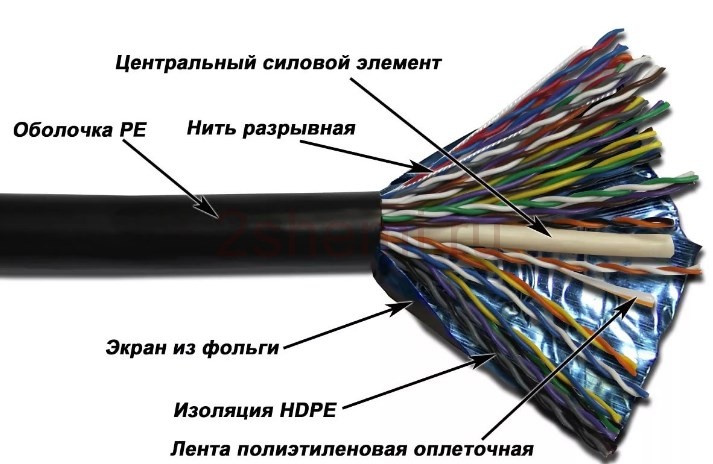

Экранирование обеспечивает наилучшую защиту от электромагнитных наводок как наружных, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который соединяет воединыжды экран в случае разделения на секции при лишнем извиве либо растяжении кабеля.
- Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары в большинстве случаев это UTP категории 5 и выше;
- Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, находится один общий наружный экран в виде фольги;
- Защищенная витая пара (STP — Shielded twisted pair) — находится защита в виде экрана для каждой пары и общий наружный экран в виде сетки;
- Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — наружный экран из медной оплетки и любая пара в фольгированной оплетке;
- Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной наружный экран из медной оплетки и фольги, любая витая пара без защиты.
Полезное: Распиновка, схема подключения и проверка катушки зажигания ВАЗ
Обжимка витой пары отверткой
Обжать сетевой кабель можно и без обжимника. Если под рукою не оказалось специального приспособления, то можно пользоваться обыкновенной плоской отверткой.
Отверткой вправду можно надёжно обжиматься – ничего сложного здесь нет, главное отлично разладить заблаговременно провода так, дабы они ровно зашли и держались в коннекторе, а потом аккуратненько вдавливать отверткой железные пластинки перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит – оплетка пробита и провод накрепко зафиксирован. Жать инвентарем необходимо до того времени, пока защелка закончит выступать за края коннектора. Только в данном случае электропровод будет накрепко зафиксирован и закреплен.
Видео – как верно обжимать без инструмента

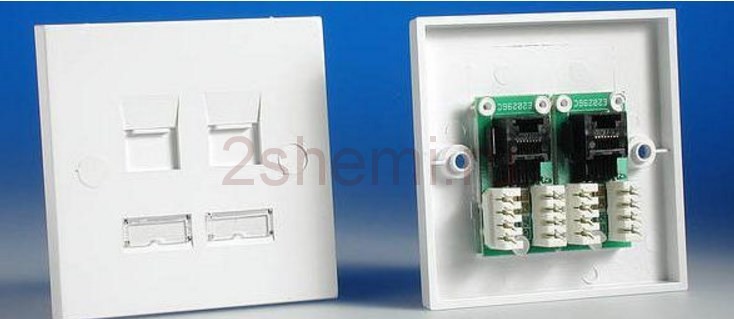

Разработка разводки кабеля в розетке
Распиновка розетки RJ45 не просит никакого спец оборудования, для вас пригодится всего один инструмент – маникюрные ножницы или небольшой нож с узким лезвием. Вот последовательность действий:
- Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
- Разматываются скрутки всех пар и выравниваются провода так, дабы от основания верхнего слоя до кончиков жил они не пересекались.
- Неважно какая розетка имеет две цветовые маркировки. «А» – подключение кросс, «В» – подключение эталон. По последней маркировке и осуществляется распиновка RJ45.
- Приложив основание оплетки к плате, поначалу жилы вставляются в далекие разъемы. Непременно проконтролировать натяжку кабеля, дабы расстояние от оплетки до зажима не превышало 3 см.
- Закрепив жилы кабеля в подходящих коннекторах, делается обжимка. Удерживая маникюрные ножницы так, дабы угол режущих направляющих составлял 45 градусов, нужно выполнить нажим на жилу сверху до соответствующего железного щелчка.
При монтаже сетевой розетки на стенку, разъемы всегда должны быть ориентированы вниз. Это защищает контакты от засорения пылью и попадания воды и при резвом подключении кабеля снизу, меньше шансов ненамеренно сбить крепление розетки на стенке.
Понижение скорости веба либо сети
Если кабель дешевенький и очень длиннющий, то обычно поднять скорость на таком варианте на практике изредка когда можно более чем в 10 мбит – сама система снизит её перейдя на единственно может быть размеренный вариант работы. Еще низкая скорость вероятна так как коннекторы были плохо обжаты – контактные пластинки не верно пробили оплетку провода.
