Как верно должен стоять насос

Водяное отопление

На сегодня в вебе много инфы о циркуляционных насосах и их установке. И все-же этот вопрос животрепещущий, так как в силу свой специальности многим юзерам тяжело осознать и разобраться в данной системе. В статье разберемся, где лучше ставить насос – на подаче либо на обратке.

Где обычно советуют устанавливать насос?

Нередко в вебе можно повстречать информацию о том, что насос лучше ставить на обратку и естественно, этому есть определенные разъяснения:

• Если поставить насос на подаче, то насос резвее выйдет из строя, так как здесь температура выше, а если поставить на обратке, то агрегат прослужит много лет;
• На подаче плотность воды меньше и ее тяжело качать;
• Давление в обратке выше, а соответственно насосу работать легче.

Но все выше приведенные резоны числятся не совершенно правильными и мы разберемся почему.

• Во-1-х, допустимая температура для насосов является +110 — +115 градусов, но в отопительной системе, обычно температура добивается 80 о и в редчайших случаях 90 о . Потому тут никак не оказывает влияние момент куда установить насос на обратку либо на подачу.
• Плотность воды также не оказывает влияние, так как разница между этим параметром при температуре 50 о и 80 о так мала, что она никак не скажется на работе агрегата.
• Разница давлений, между значением в теплоносители и магистрали также очень малая, что и не имеет смысла ее высчитывать.

Исходя отсюда делаем единственный вывод, что устанавливать циркуляционные насосы можно как на подаче, так и на обратке. И где он будет установлен никак не отразиться на его работе и долговечности. Основным условием, которое должно соблюдаться при установке котла — это удобство обслуживания.

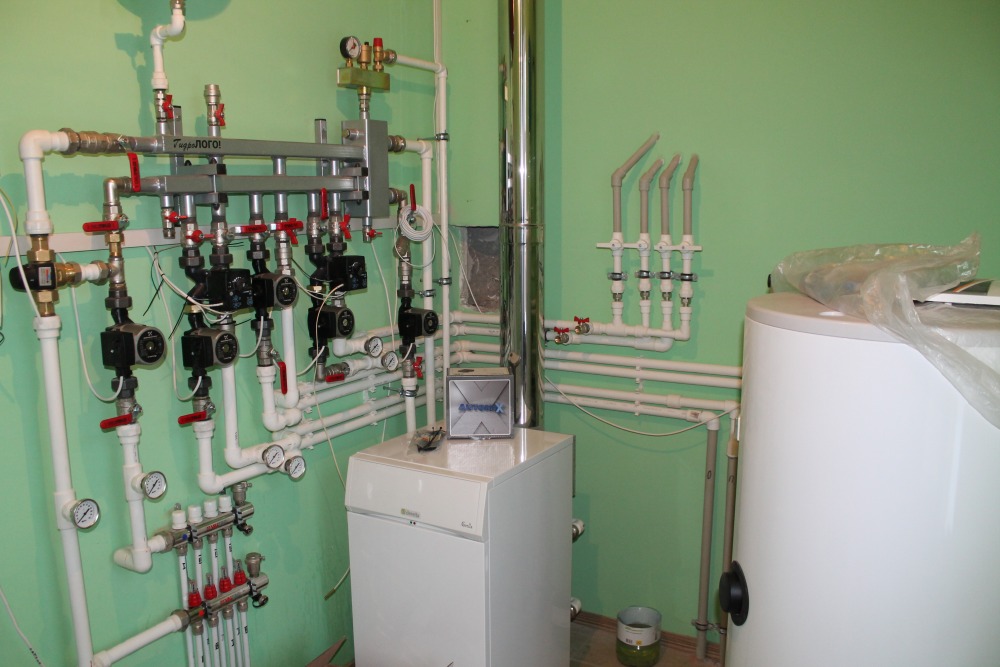

Как верно должен быть установлен насос?

При установке насоса главное все выполнить верно. Принципиально дабы ротор стоял горизонтально. На сегодня современные насосы выпускаются с влажным ротором, через который омываются поверхности, которые трутся. Клемная коробка, которая установлена на роторе должна размещаться сверху либо с боковой стороны. Не допустимо ее располагать снизу так как не комфортно будет ее обслуживать, и в случае прорыва может затопить. Как уже узнали ранее, то совсем не принципиально на подаче либо обратке будет стоять насос. Принципиально совершенно другое, а конкретно насос должен размещаться между котлом и радиаторами. Он может быть перед радиаторами либо после них, при этом потоки будут совсем одинаковыми. Ни при каких обстоятельствах нельзя ставить насос по средине системы, так как будет создаваться потоки пониженного давления.

Это все общая информация, но что делать если у Вас твердотопливный котел.

Где ставить насос при твердотопливном котле?

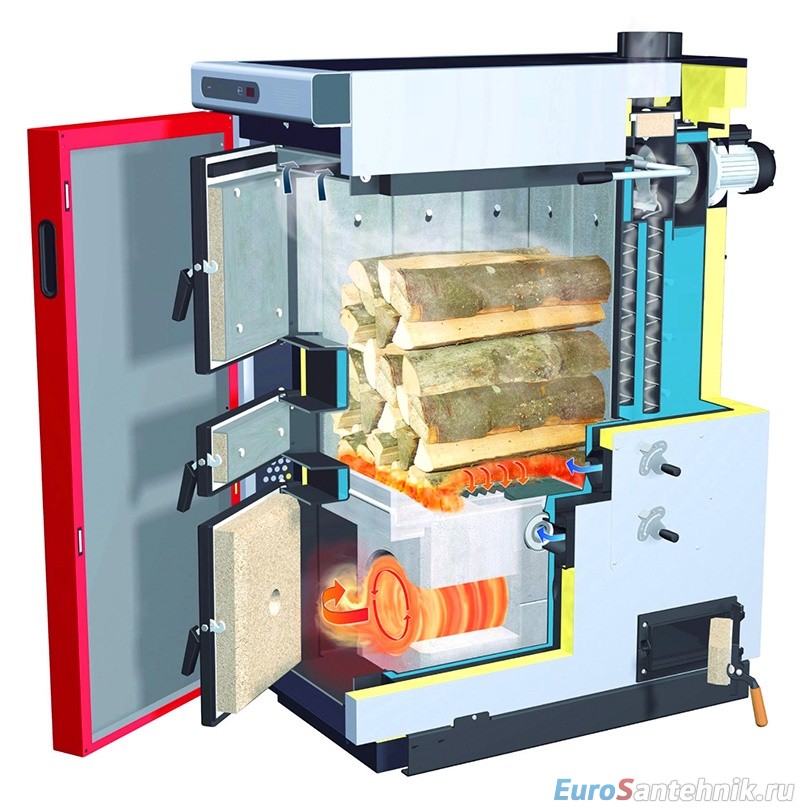

Если таковой агрегат перегревается, то потушить его одномоментно нельзя, так как вынудить пылать дрова резвее не может быть. Если насос в данной системе смонтирован на подаче, то при закипании котла появляется пар, который попадает в насос с крыльчаткой и происходит следующее:

• Насос не предназначен для перекачки газов, потому аппарат перестает работать, скорость течения падает.
• В бак котла начинает поступать не много охлажденной воды, потому появляется перегрев, количество пара быстро вырастает.
• Когда огромное количество пара попадает в крыльчатку, то движение в системе останавливается. Данная ситуация аварийная, срабатывает предохранительный клапан, который выбрасывает пар прямо в помещение.
• Если же дрова в данном случае не потушить, то может быть, что клапан не сумеет совладать с давлением и произойдет взрыв.

Если насос установлен на обратке, то:

• Он не при какой сложившейся ситуации не повстречает пар;
• И даже если пар попадает в систему, то он проталкивается в радиатор, где преобразуется опять в жидкость.

При этом разница вероятного взрыва в обоих случаях составляет 25 минут, сих пор полностью довольно, дабы подойти к котлу, потушить там дрова и не допустить взрыва.

Потому в котлах твердотопливных, в особенности в каких не достаточно автоматики либо вообщем отсутствует, нужна ставить насос на обратку. При этом верно, дабы было установлено в следующей последовательности: кран — грязевик — насос — кран. Если система гибридная, она полностью может работать самотеком, но когда так не совладевает устанавливают насос. В этой разветвляющей системе принципиально установить кран. Но самой распространенной ошибкой, которую допускают все — это установка оборотного клапана. Устанавливать его ни при каких обстоятельствах нельзя, так как он спровоцирует остановку самотека. Кран можно открывать, когда система работает самотеком и закрывать, когда врубается насос.

Очень принципиально отнести к системе отопления с особенной бдительностью, ведь от этого зависит не только лишь тепло в доме, но его безопасность. Потому при самостоятельной установке непременно следовать аннотации без каких — или отклонений. Ну, а если сомневаетесь в собственных способностях, то лучше обратиться к экспертам, которые выполнят все верно и хорошо.

Установка насоса в системе отопления: размещение, метод врезки и другие тонкости

Как верно установить насос в систему отопления, уже функционирующую с внедрением естественной циркуляции?

Как установить насос в систему отопления, проектирующуюся для нового дома? Какую запорную арматуру можно применять, а какую — не стоит? Попробуем узнать.

Есть ли какие-то тонкости у организации принудительной циркуляции в контуре отопления? Давайте выясним это совместно.

Для чего нужен насос

Начнем с головного: выясним, нужна ли установка насоса на отопление, если оно уже много лет исправно работает без него. Что поменяется?

Плюсы

• Резко уменьшится инерционность системы. Если при естественной циркуляции между розжигом котла и осязаемым нагревом далеких от него радиаторов может пройти не меньше часа, то с принудительным нагнетанием теплоносителя дом будет начинать прогреваться уже через считанные минутки.
• Температура отопительных устройств выровняется. Особенность хоть какой гравитационной системы — неодинаковый нагрев радиаторов, ближних к котлу и далеких от него. Теплоноситель, циркулирующий достаточно медлительно, успевает остыть ранее, чем обрисует полный круг по контуру.
• Если при прокладке труд кое-где они смонтированы с отрицательным уклоном — это не воздействует на циркуляцию. Установка насоса в систему отопления резко прирастит перепад давления, и неминуемые при контруклоне воздушные пробки не станут быть помехой.

Но: непрерывное журчание при наличии воздуха в контуре может раздражать. Функциональность функциональностью, но о способности стравить воздух отовсюду все таки лучше позаботиться.

Минусы

Есть ли у систем с циркуляционным насосом негативные черты?

• Стоимость киловатт-часа электричества размеренно вырастает, а насос его потребляет. Хоть и мало — не больше 100 ватт на наибольших оборотах.

У этого устройства три рабочих режима: 55, 70 и 100 ватт.

• Если система отопления будет проектироваться исключительно в расчете на принудительную циркуляцию, 1-ое же долгое отключение электричества приготовит для обладателя дома очень противный сюрприз. Перегрев теплоносителя котлом может вызвать разрушение контура отопления, а остановка циркуляции — последующую разморозку.

Выводы

Если с потреблением электроэнергии электрическим насосом выполнить что-то проблематично по определению, то 2-ая неувязка решаема. При этом решение разумеется: при проектировании системы необходимо заложить в проект возможность работать и за счет естественной циркуляции.

Ставим насос

Позиция относительно горизонта

Как верно установить насос на отопление исходя из убеждений ресурса его работы? Наверное ведь есть причины, способные привести к ускоренному износу механики.

Аннотация связана с особенностями работы механической части устройства. Устройство насоса для отопления, применяющегося для сотворения личных отопительных систем умеренной мощности, предполагает непрерывное остывание ротора и вала с подшипниками циркулирующим теплоносителем.

Дабы воздушные пробки не оставили подшипники без смазки и остывания, вал мотора должен размещаться строго горизонтально.

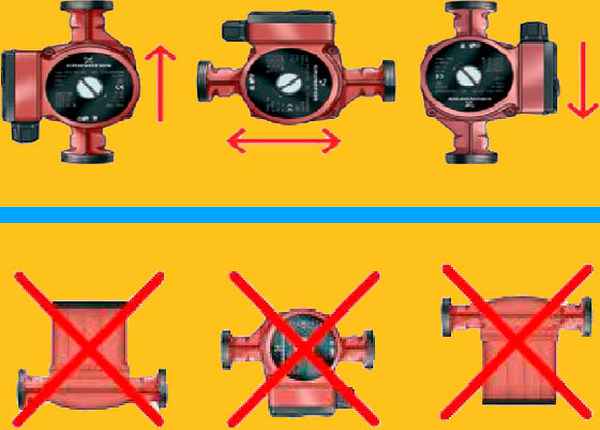

Правильные и некорректные положения насоса.

Фильтрация воды

Перед насосом очень желательна установка грязевика. Его функция — отфильтровать неминуемые песок, окалину и остальные абразивные частички, разрушающие крыльчатку и подшипники циркуляционного насоса.

Так как поперечник врезки для насоса обычно невелик, полностью подойдет обычный фильтр грубой чистки. Бочонок, созданный для сбора взвесей, должен быть ориентирован вниз — так он не будет препятствовать циркуляции воды, даже когда уже отчасти заполнен.

Внимание: на большинстве фильтров стрелкой указывается рекомендованное направление циркуляции воды при его монтаже. Да, фильтр будет делать свое предназначение даже при неверной установке; но чистить его придется куда почаще, и удалить ВЕСЬ осадок будет куда труднее.

Размещение насоса в контуре

Где, в какой конкретно части контура рекомендуется установка насоса для отопления?

Формально современные насосы идиентично отлично работают и на подаче, и на обратке в хоть какой части контура отопления. Но:

• Чем выше температура теплоносителя — тем ниже ресурс подшипников и всех пластмассовых частей устройства. С этой точки зрения врезать его все таки стоит на оборотном трубопроводе, конкретно перед котлом.
• Расширительный бак рекомендуется монтировать на участке контура с очень близким к ламинарному потоком теплоносителя. После насоса поток безизбежно будет турбулентным. Отсюда 2-ая поправка: циркуляционный насос врезается перед котлом и после расширительного бака.

Среднее условие для расширительного бака — поток воды с минимумом завихрений. Перед насосом струя в контуре практически ламинарна.

Байпас

Помните наши размышления о том, что очень лучше, дабы отопление могло работать и при отключенном электричестве? Пусть и с наименьшей эффективностью?

Как установить насос на отопление своими руками таким макаром, дабы он не помешал естественной циркуляции?

Давайте незначительно подумаем вслух. Гравитационная система характеризуется, сначала, наименьшим перепадом между подачей и обраткой. Стало быть, для применимой скорости циркуляции необходимо малое гидравлическое сопротивление контура.

А что его наращивает?

• Повороты и извивы контура.
• Неважно какая запорная арматура.

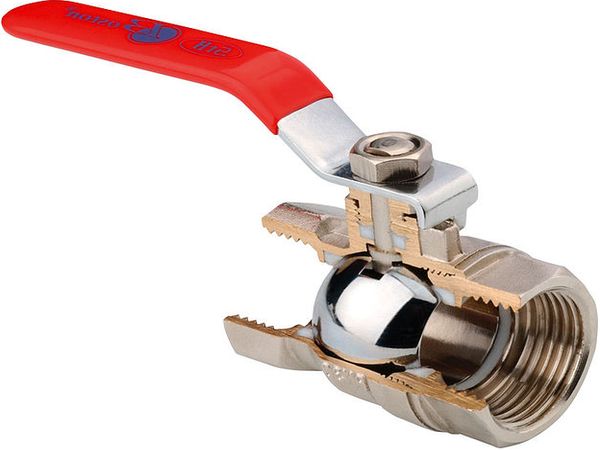

К слову: конкретно с этой точки зрения в хоть какой автономной системе отопления стоит использовать только современные шаровые вентиля. В отличие от собственных винтообразных братьев, они оказывают малое сопротивление току воды в открытом виде. Дабы осознать, почему это так — посмотрите на открытый вентиль этого типа.

Когда вентиль открыт, просвет в нем не отличается от просвета трубы. Не считая того, нет извивов и поворотов, на которых пропадает перепад.

• Понижение поперечника трубы.

Выводы?

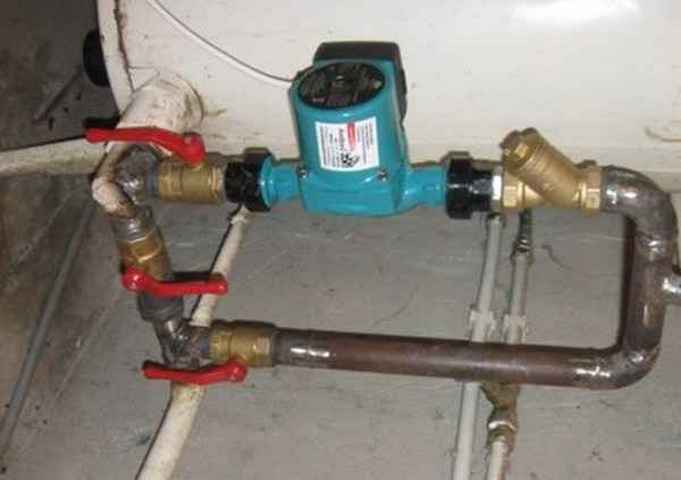

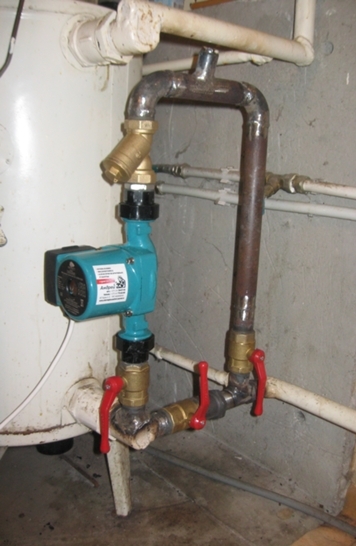

1. Насос врезается параллельно основному контуру, не размыкая его. Для работы гравитационной системы поперечник контура должен быть не меньше ДУ32; поперечник врезки насоса куда меньше.

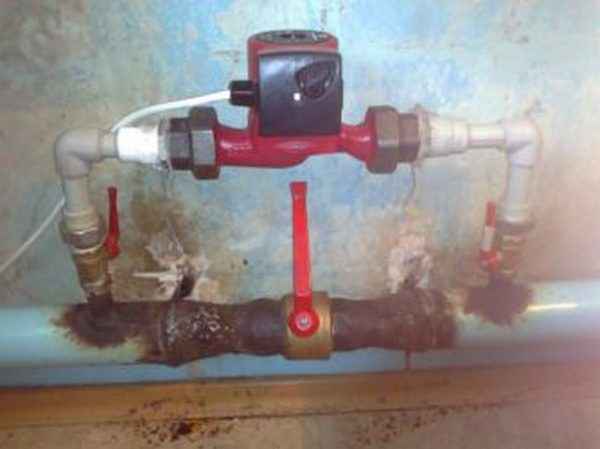

2. Между врезками устанавливается вентиль, вполне перекрывающий основной контур при работе насоса. По другому он будет работать, гоняя воду по кругу между врезками.

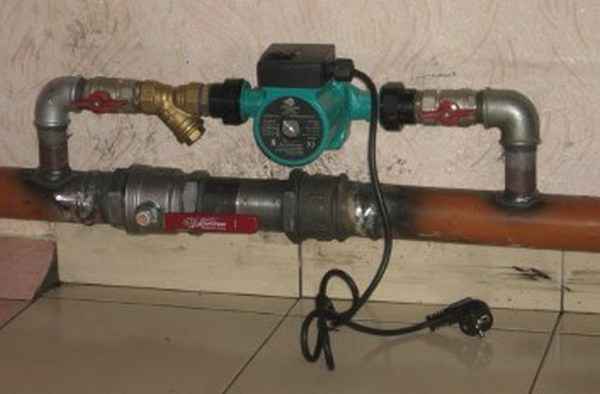

3. Перед насосом и после него устанавливаются вентиля, дозволяющие отсечь неисправное устройство и демонтировать его при неисправности без сброса всего отопления.

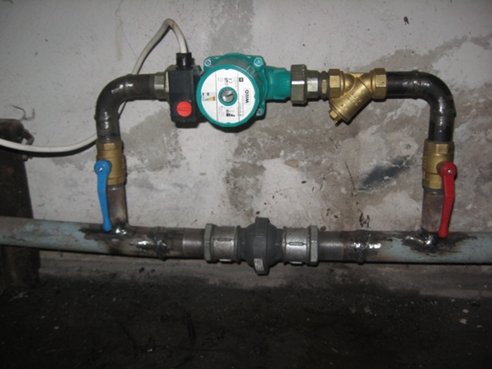

У таковой схемы врезки есть уязвимое место — необходимость при выключении света вручную переключаться с насоса на байпас. Да, если вы дома — не увидеть отключение электричества тяжело; но что, если все ваши домашние отсутствуют?

Решением станет оборотный клапан. В штатном режиме он запирается; как давление в главном контуре до насоса стало больше, чем после него — клапан открыт. Как обычно, есть тонкости.

Все пружинные оборотные клапана дают приметную утрату напора: воде необходимо преодолеть сопротивление пружины. Что, понятно, идет вразрез с нашими целями. Выход — шариковый клапан, установленный горизонтально. Его сопротивление сгустку воды будет наименьшим, как и напор, подходящий для открытия клапана.

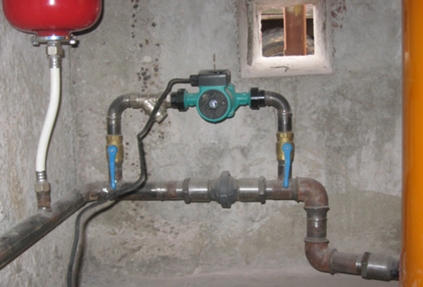

Схема на рисунке будет переключаться с принудительной на естественную циркуляцию без вашего роли.

Заключение

Малость дополнительной инфы и советов по установке интересующих нас устройств вы отыщите в видео в конце статьи. Теплых зим!

Как нельзя устанавливать насос в отопление

Прирастить эффективность системы отопления поможет циркуляционный насос, который дозволит, ускорить перемещение теплоносителя в трубах. При всем этом высочайшая производительность насоса находится в зависимости от корректности его установки. Если насос для отопления будет установлен некорректно, то, может быть, появление шумов, понижение мощности, завоздушивание и, неравномерное рассредотачивание тепла.

В данной статье строительного журнальчика samastroyka.ru будет поведано о том, как верно установить насос на отопление, и какие достоинства будут от его установки.

Что даёт установка циркуляционного насоса в систему отопления

Полста лет вспять наибольшее распространение получило так называемое «паровое отопление». Механизм работы такового отопления основан на разнице температур, а теплоноситель по трубам циркулирует самотёком. Циркуляционные насосы в то время использовались исключительно в централизованных сетях отопления. Они имели огромную мощность и такие же габариты.

Почти во всем ситуация поменялась с возникновением маленьких и малогабаритных насосов, размеры которых дозволили их применять в бытовых системах отопления. Установка циркуляционного насоса даёт значимый прирост мощности и наращивает эффективность отопительной системы.

Циркуляционные насосы на отопление ставят для того, дабы:

• Прирастить скорость перемещения теплоносителя. В этом случае подогрев помещений будет выполняться еще быстрей;
• Повысить пропускную способность труб, и подогреть тем, далекие радиаторы в доме;
• Для принудительной перекачки теплоносителя в закрытых системах отопления;
• При обустройстве систем теплых полов;
• Дабы, в общем, сделать лучше эффективность отопления в доме.

При всем этом единственным недочетом циркуляционного насоса, является зависимость от электричества.

Если его нет, то и насос, работать не будет. Отчасти неувязка решается установкой источников бесперебойного питания и монтажом байпаса, который даёт возможность использовать систему отопления, когда циркуляционный насос, по каким-то причинам, работать не будет.

Как нельзя устанавливать циркуляционный насос в отопление

Выше было сказано, что от корректности установки циркуляционного насоса в системе отопления, зависит эффективность работы оборудования. Разглядим главные ошибки при установке циркуляционного насоса, что поможет в предстоящем их избежать.

На обратку либо подачу? Беря во внимание довольно огромную разницу температур, на оборотной и подающей магистралях отопления, ставить насос лучше всё-таки на обратку. В таком случае, насос будет меньше перенагреваться и не закипит при появлении критичных температур.

Фильтр-грязевик. Непременное условие для обычного функционирования циркуляционного насоса, это наличие фильтра грубой чистки (с железной сетью снутри). В неприятном случае, насос может стремительно засориться, и выйти из строя. Также, дабы можно было бы отремонтировать либо поменять имеющийся циркуляционный насос, должны быть установлены две крана, для резвой замены.

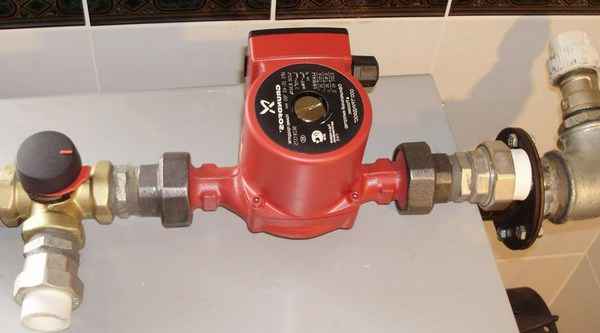

На каком участке ставить? Насос в отоплении можно ставить фактически на всех участках трубопровода: вертикальных, горизонтальных и, даже наклонных. Единственный момент, который необходимо будет учитывать, связан с тем, дабы ротор циркуляционного насоса находился исключительно в горизонтальной плоскости. Ординарными словами, насос нельзя устанавливать ротором ввысь и вниз.

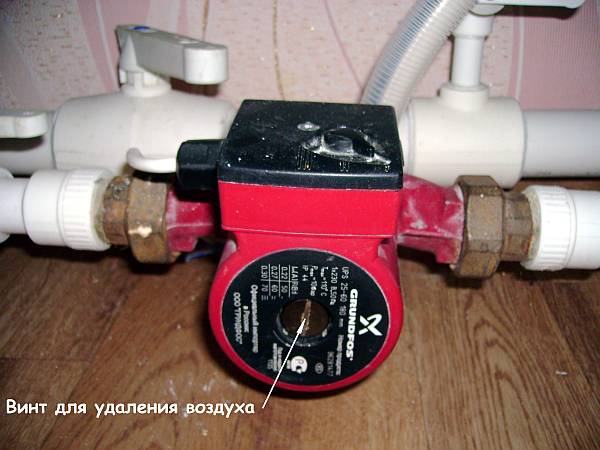

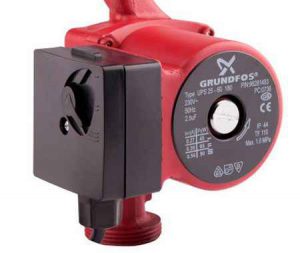

Как верно ставить? При установке, коробка на насосе с клеммами должна находиться вверху либо на последний случай, с боковой стороны. Не допускается устанавливать циркуляционный насос, таким макаром, дабы пластмассовая коробка была размещена понизу. В неприятном случае, может произойти замыкание, что повлечёт за собой выход насоса из строя.

Куда должна глядеть стрелка на насосе? Ну и, конечно, при установке насоса необходимо учесть направление потока теплоносителя в системе отопления. Если насос устанавливается на обратке, то его стрелка должна глядеть в сторону отопительного котла. Если напротив, то, соответственно, стрелка должна быть ориентирована в другую сторону.

Грамотный установка циркуляционного насоса в отоплении, поможет избежать ряда заморочек связанных с эксплуатацией дорогостоящего оборудования.

Видео: Как правильно монтировать насос
