Для обеспечения соединений и ответвлений при электромонтажных операциях применяется скрутка проводов. Контакты при таком методе коммутации должны быть надёжными. Проведение работ по устройству проводки всех типов — в быту либо в индустрии — подчиняется собранию требований и правил как верно скручивать провода. Они говорят, что в точках соприкосновения жил нереально возникновение дополнительного сопротивления. Пренебрежение этим правилом приведёт к нагреву места контакта.

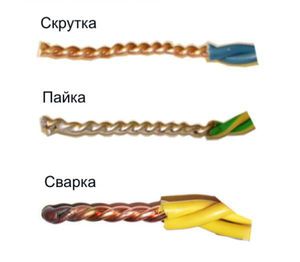

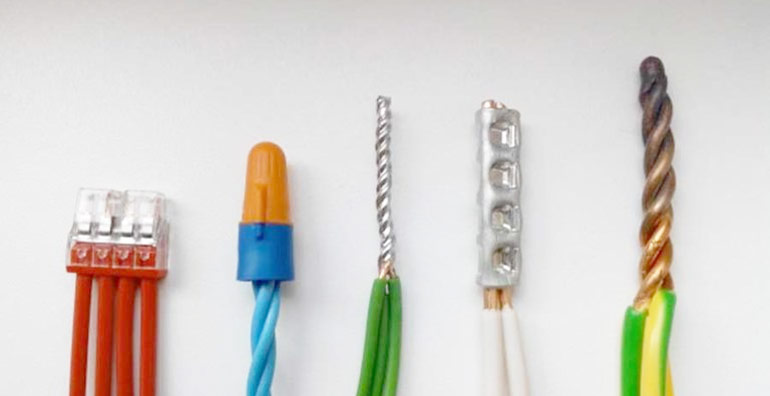

Выполнение присоединения согласно нормам электробезопасности происходит схожими способами:
- Скрутками.
- Сваркой.
- Пайкой.
- Винтообразным зажимом.
- Клеммниками и колодками.
- Самозажимными экспресс-клеммами.
- Колпачками СИЗ.
Соединение проводов скруткой предполагает наличие преимуществ и недочетов способа. Существует регламент ПУЭ на запрет таковой операции. Но несмотря на него скрутку используют нередко.

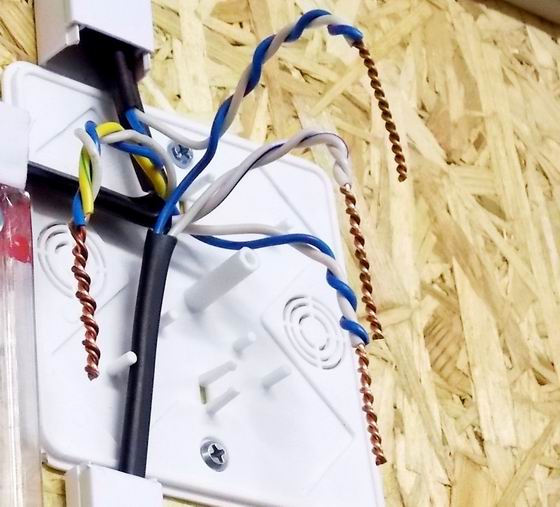

Скручивание контактов происходит при предварительном монтаже. Разъясняется это надобностью установления факта корректной работы уже смонтированных подключений. Инспектируют целостность электрических линий, вводят нужные поправки, устанавливают дополнительные устройства:
- коммутационные конструкции;
- обыкновенные и особые розетки;
- аппаратура для преобразования, стабилизации напряжения;
- выпрямители;
- приборы учёта.
По окончании подготовительных работ стопроцентно собранная схема проходит испытание на функциональность. При неправильном срабатывании оборудования, отсутствии электроэнергии узнают причину и участок повреждения. Приходится поменять неисправные узлы, создавать скрутку проводов верно.
Верная скрутка проводов даёт возможность оперативно возобновит электроснабжение. По обстановке решают как поступить с элементами присоединения:
- Готовое сочетание остаётся.
- Улучшается.
- Изменяется на новое, с другим методом связки жил.
- Простый набор инструментов для манипуляций с проводом. Выполнить работы нетрудно в полевых критериях при отсутствии массивных потребителей.
Простейшее соединение сохранить неопасный контакт долгое время при следовании всем нужным инструкциям по скрутке электрических проводов.
Потому стоит предугадать наибольшее количество подключаемых устройств, решить как верно выполнить скрутку проводов, высчитать подходящее сечение кабеля, предстоящее развитие энергосистемы в случае роста числа потребителей. Тогда смонтированная спайка прослужит надёжно не один год.
Скручивание кабельных жил для соединения кусков проводки вместе появилось сходу после открытия электричества. Сначала таковой метод устраивал всех. Но время на месте не стоит, появилось новое электрическое оборудование, возросла потребность в развитии энергетических сетей с завышенной мощностью и силой тока. Встал вопрос, как верно скрутить провода в усложнившихся реалиях. Скрутки не стали в таких критериях гарантировать бесперебойную работу. Но на бытовом уровне она применяется обширно и удовлетворяет требованиям сетей с низкой нагрузкой.
Плюсы и минусы скруток
Соединять провода сплетением не рекомендуется в отпайках с высочайшей мощностью потребителей: электрической плиты, нагревательные и термические приборы, компьютерная техника.
Плюсами плетёного соединения представляются:
- скорость выполнения скрутки;
- длинный срок применения при высококачественном монтаже;
- не просит использования сложных инструментов;
- совершенно обслуживает сети сигнализации, где нет массивного электрического оборудования;
- по необходимости контактное место можно дополнительно протянуть либо пропаять;
- стоит дешево;
- отпайка содержит два — четыре ответвления сразу;
- присоединение повторяется при ошибке либо неаккуратном выполнении.
Недочетов тоже много:
- высококачественная изоляция;
- не предназначена к применению в силовых сетях;
- неловкий метод сборки проводов;
- при нагреве появляется возгорание;
- посадка напряжений, связанная, с перегрузками фидеров.

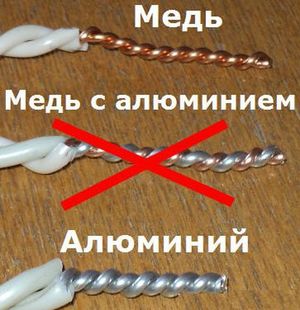

Скрутка проводов с различными жилами
Такие совмещения категорически запрещены к применению. Медный и дюралевый провод соединять неприемлимо! При касании эти металлы вступают в хим реакцию окисления, гальванизируются. Контактное соединение разрушается. При возрастании нагрузки в цепи ускоряется эрозия спайки. Подсоединение в таких критериях приводит к грустным результатам:
- нагрев, искрение и, как следствие, пожар;
- ослабление контакта в точке спайки;
- сокращается размер места соприкасания;
- скачки по мощности на участке цепи срывают термическое равновесие и разрушают скрутку.
Появление оксида
Воздействие воздуха на проводники окисляет место соединения. Для медных и дюралевых жил такая брутальная среда уменьшает срок службы. Использование дорогих металлов вроде серебра либо золота в обыденных схемах экономически не целенаправлено. Неувязка решается изолированием скруток высококачественным диэлектрическим материалом с правильными способами выполнения. Такие меры продлевают беспроблемную работу паечной точки и всей схемы.
Сопротивление в месте совмещения проводов
Результатом слабенького контакта между жилами кабеля становится увеличение сопротивления в этом месте. Возникает нагрев на переходном пространстве и разрушение всей соединительной схемы. Плотное сцепление проводов уменьшит подобные опасности.
Разновидности соединений в электросхемах
Скрутки систематизируют по материалу производства жил-участников операции, их видов, метода скручивания. Площади сечений, допустимая нагрузка должны быть схожими.
Провода с медными жилами позволяют неоднократное, до 10 раз, кручение без вреда прочности и контакта. Они просто подходят и для тройных — четверных соединений. Дюралевый кабель не так устойчив к механическому воздействию. Одна-две пробы сплётки — и он обламывается.
Жилы кабеля бывают одно-и многопроволочные. Способ скрутки нужно отыскивать с учётом этой особенности.
Для обустройства временной либо мобильной проводки выбирают более многоразовый витой мягенький шнур. Стационарную и окончательную электросхему составляют цельной жилой.
Соединение разнопроволочных кабелей допускается. В справочниках находятся данные для всех видов. Следуя цифрам, подбираются материалы для монтажа из проводов с различными комбинациями жил. Необходимо учитывать сечение по номиналу тока. Методы сплетения таких оконцовок не различаются.
Соединение проводов прослужит не один год если при выполнении соблюдается четкий порядок производства.
- Участки жил заботливо очищаются от изоляции на 50 мм ножиком либо проф инвентарем.
- Растворителем либо бензином нагие концы протираются для удаления грязищи.
- Надфилем или наждачной бумагой снимаем лаковое покрытие с провода до блеска.
- На одну жилу одевается термоусадочная трубка.
- Приготовленные оконечности перекрещиваются и навиваются друг на дружку пассатижами более 5 витков.
Так поступаем со следующими жилами.
ТУ кембрик сдвигается на место соединения и греется до цельного наложения на область скрутки. За неимением трубки применяется изоляционная лента. Она накладывается 3-мя — 4-мя слоями в полнахлеста.

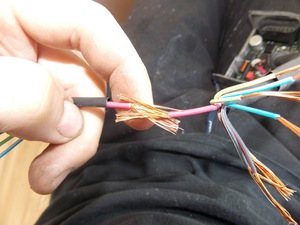

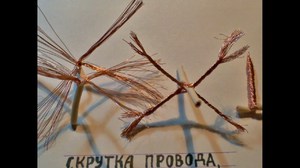

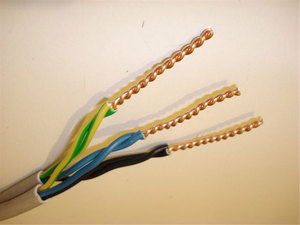

При отсутствии особых приспособлений для сращивания кабелей применяем скрутку. Главное требование — наибольшая площадь контакта жил в точке совмещения. После зачистки свиваем каждый провод у оболочки на один сантиметр. Оголённые концы распушаем по волоскам. Манипуляция делается с каждым контактом.
Последовательное подсоединение осуществляется совмещением встречных пучков один в другой, дабы проводки жил перемешались между собой. Закрутка совершается с 2-ух сторон в обратных направлениях.
При монтаже в параллель манипуляции близки. Провода подходят домиком и распушённые венчики заплетают в косу. Соединения уплотняется пассатижами и изолируется.

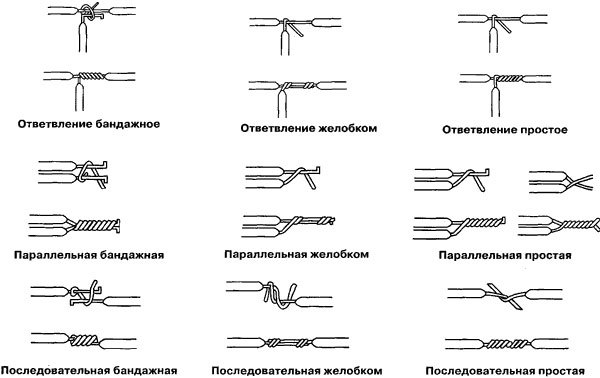

Самый лёгкий способ спайки однопроволочных жил именуется параллельным. Провода сближают под произвольным углом, зачищенные участки закручиваются от места сцепления.
Для наращивания методом обычного последовательного сплетения нагие провода загибают, сдвигают навстречу до скрещения и скручивают винтом в обратные стороны.
Когда один провод перед соединением загибается и завивается вокруг второго в 2 местах (у изоляции и в районе собственного подогнутого края), происходит сращивание кабеля методом параллельного скрещения с жёлобом.
Схожее последовательное свивание делается с оплёткой обоих жил. Формируются два кручёных места у основания изоляционного слоя.
Соединение при содействии бандажа нужна при работе с жёстким проводом либо кабелем огромного сечения. Схожая методика тоже располагает параллельной и последовательной версиями. За ранее подготавливается жила из цельного провода более узкого сечения, мягенькая и из материала, аналогичного основному кабелю. Зачищенные концы сгибают под прямым углом, подводят друг к дружке. Приготовленная бандажная жила обвивается вокруг них равномерными оборотами.
Присоединение дополнительного провода и ветки по каждому варианту происходит параллельным методом. Разветвление бандажом различается тем, что обкручивается только присоединяемый отросток.
При насыщенном развитии электронной техники нагрузка на электрические сети увеличивается. Вырастают и требования к надёжности спаек ветвей подачи тока. Соединение способом скруток равномерно отходит в прошедшее. Отлично это приметно на производственных площадях, где установка ведётся прогрессивными методами, а устаревшие сростки заменяются.
Как верно выполнить скрутку проводов?
Как разговор входит о скрутке проводов, мастера в области электрики обычно делятся на две группы. Одни начинают обосновывать, что скрутка – это один из очень надежных методов соединения проводников. Другие же категорически против скрутки, так как она запрещена законом, не указана в ПУЭ и применять ее в качестве неизменного соединения проводников категорически нельзя.
Мы же разглядим скрутку проводов с другой точки зрения. Правильное предварительное соединение проводов скруткой – это очень принципиальный шаг в таком методе соединения проводников, как сварка. Конкретно так в согласовании с законом может употребляться скрутка и никак по другому – исключительно в качестве временного соединения перед тем, как выполнить сварку проводов.
Что будет, если соединение проводов скруткой изготовлено ошибочно?
Существует много видео, как верно выполнить скрутку проводов. Но поначалу давайте разберемся, чем все-таки угрожает выполнение скрутки «как получилось».
В таковой ситуации в том месте, где осуществляется контакт 2-ух проводов, появится переходное контактное сопротивление. Оно возникает по двум причинам. Во-1-х, так как миниатюризируется площадь поперечного сечения провода в том месте, где контактируют провода, в большинстве случаев это происходит из-за всегда присутствующей выпуклости проводников и имеющихся на них микровыступов. Во-2-х, в связи с тем, что на жилах провода возникает окисная пленка.
Что такое окисная пленка? Это итог того, что кислород ведет взаимодействие с атомами металла, из которых состоит жила. У окисной пленки достаточно огромное удельное сопротивление. Только великодушные металлы, такие как золото либо платина, не имеют окисной пленки, так как ни с чем же не вступают в реакцию. Что все-таки касается серебра, то у его окисной пленки удельное сопротивление равнозначно самому металлу, конкретно по этой причине серебро очень нередко применяется в контактах.
Когда провод греется из-за того, что по нему проходит ток, происходит еще большее повышение переходного контактного сопротивления, в связи с тем, что отвод выделяемого тепла в окружающую среду осуществляется в неполной мере, плюс к этому разогревается сам провод, включая скрутку. Итог всего этого – процесс, схожий на лавину, когда место скрутки становится очень нагретым. Конкретно это является предпосылкой большинства пожаров, когда реальное событие дел прячется за официальной версией «неисправность электропроводки».
Есть случаи, когда скрутка дюралевых проводов существует не подольше 1-го денька. Тут причина не только лишь в том, что скрутка изготовлена некорректно, но и в материале жилы провода. Издавна понятно, что лучше применять медные провода заместо дюралевых. При всем этом стоит держать в голове, что не выручат от возгорания и предохранители в электрощитке с защитными автоматами, так как они реагируют только на момент роста тока в цепи. В данной же ситуации ток остается постоянным, вот только он с каждым разом больше разогревает то место, где контактируют два провода.
Итак, разберемся, как выполнить скрутку проводов верно?
Все начинается со снятия изоляции, при всем этом принципиально не разрушить жилы провода. Потом нужно зачистить обнаженный участок жилы от имеющейся грязищи с помощью незапятанной тряпки, которую необходимо смочить в ацетоне или уайт-спирите. После этого нужна зачистить жилы до железного блеска, для этого применяется железная щетка или наждачка.
После чего необходимо скрутить зачищенные жилы с помощью 2-ух пассатижей: концы жил изгибаются приблизительно под прямым углом на расстоянии 7-10 поперечников жил от среза изоляции. Концы завести друг за друга, сделав таким макаром приблизительно 5-7 витков. Соединение нужна уплотнить пассатижами, проще говоря, затянуть витки жил в обратные стороны с помощью пассатижей. После этого концы проволок необходимо плотно пригнуть к центру скрутки и надрезать пассатижами либо бокорезами.
Если нужна выполнить ответвление, то нужна навить приблизительно 10-15 витков жилы ответвления вокруг основной жилы. Потом уплотнить данное ответвление с помощью пассатижей. Только таким макаром можно выполнить скрутку проводов верно и накрепко.
Другие методы выполнения скрутки проводов просто отыскать в учебниках для начинающих электриков. Также снято много видео о скрутке проводов. Довольно издержать незначительно времени на исследование этого вопроса, и вы больше никогда не будете думать, как выполнить скрутку проводов верно.
