При появлении необходимости найти нулевую и фазовую жилу не всегда вблизи возможно окажутся подходящие приборы. Идентифицировать проводники можно с помощью средств находящихся под рукой, но при всем этом нужно обязательно следовать правилам безопасности при воззвании с электрическим током.
По цвету провода
Выяснить предназначении жилы можно по цвету ее изоляции. Существует эталон цветовой маркировки проводников. Нулевые провода принято обозначать голубым или синим цветом. Заземление можно отыскать по зеленоватому цвету изоляционного материала. Вобщем, тут допустимо применять также желтоватую маркировку или сочетание зеленоватого и желтоватого цветов.
С фазовым проводом дело обстоит сложнее. Гамма цветов его обозначения достаточно широка:
- белоснежный;
- черный;
- красный;
- карий;
- сероватый;
- оранжевый;
- розовый;
- фиолетовый цвет.
Встречаются фазы даже бирюзового цвета. В данном случае следует быть очень осторожным, дабы случаем не спутать его с зеленоватым заземлением либо с голубым нулем.
Строго говоря, определение по цвету изоляции – не самый надежный метод. Потому спецы нередко именуют его условным. Во-1-х, цветная маркировка встречается далековато не всегда, – к примеру, в старенькых постройках использовали только белоснежный цвет изоляции для всех кабелей. Во-2-х, сами специалисты-электромонтажники нередко третируют установленными правилами маркировки, подсоединяя к системе те провода, которые оказались под рукою.

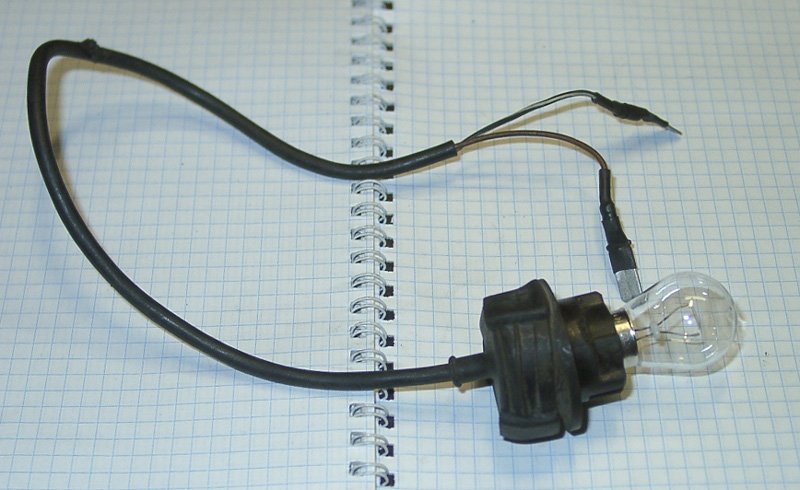

Проверка на контрольной лампочке
Сходу стоит обмолвиться, что этот метод проверки очень небезопасен. Все манипуляции рекомендуется проводить с учетом правил безопасности и исключительно в резиновых перчатках.
Контрольную лампочку делают без помощи других. Для этого необходимы такие материалы:
- рядовая лампа накаливания с патроном в рабочем состоянии;
- 2 многожильных проводка, длиною около полметра.
Жилы укрепляют в различные разъемы патрона. Один провод подсоединяют к железному предмету, а другой – к жиле, которую нужно идентифицировать.
Найти итог таковой проверки до боли просто.
Если лампочка загорелась – означает жила фазовая, если реакции не вышло – нулевая.
Кстати, если под рукою нет обыкновенной лампочки, можно с таким же фуррором производить проверку с помощью неоновой лампы.
Народный метод
Существует также народный метод идентификации нулевой и фазовой жилы. Невзирая на то, что некоторые спецы относятся к нему достаточно насмешливо, этот способ работает довольно отлично.
Для определения пригодятся следующие элементы:
- 2 многожильных провода, длиною около полметра;
- резистор номиналом на 1 МОм;
- большая картофелина.
Схема проверки припоминает идентификацию фазы на контрольной лампочке. Один конец провода укрепляют к металлу (часто применяют отопительные либо водопроводные трубы), другой плотно примыкают к разрезанной вдоль картофелине. 2-ой проводник также примыкают к овощу, а другой его конец соединяют с резистором и интересующей жилой.
Очень принципиально, дабы провода в картофелине были как можно далее друг от друга.
Итог исследования придется подождать около 10 мин. При контакте с фазой мякоть овоща потемнеет, а в случае с нулем она остается неизмененной.
Проверить предназначение проводника можно при помощи средств находящихся под рукой. Но такие способы далековато не неопасны. Потому использовать их необходимо только в последних случаях. А лучше – обзавестись специальной индикаторной отверткой.
Обыкновенные методы найти фазу и ноль без устройств : 17 комментариев
Текст из статьи Жилы укрепляют в различные разъемы патрона. Один провод подсоединяют к железному предмету, а другой — к жиле, которую нужно идентифицировать.мои деяния, один провод присоединяю к железному предмету( к примеру гвоздь либо поварешка,либо столовая вилка она же из железа)
Создатель изучи ПУЭ иПТЭЭ внедрение контролек запрещено
Найти фазу и ноль? Тривиально, Ватсон; не пригодится никакого устройства и картошки! Проверка проводится – под напряжением(. ). Делюсь своим опытом: берешь просто обычную отвертку подлинней, контачишь ею с интересуемым проводом, держа одной рукою за ручку отвертки, другой рукою – тыльной стороной сухой(!) руки (пальцами) – проводишь по железной ее части. Если это – фаза, то рука чувствует “трение” об отвертку; если “трение” не чувствуется, – провод нулевой. Эффект “трения” – от переменного тока 50гц. (. )Очевидно, при всем этом ты должен находиться в какой-нибудь сухой обуви, дабы не контачить с полом (землей). И – да благославит вас святой Ом!
Специально для создателя этой публикации индивидуальная рекомендация-проверка фазы на язык. Для большей точности контроля встаньте с босыми ногами в лужу солёной воды. Внимание. это черный юмор, рекомендация смертельно небезопасна. Цветовая маркировка проводов это как зебра на пешеходном переходе, шофер должен сбавить скорость, только все ли ее понижают. Так именуемая лампа контролька не всегда может показать наличие фазы. Так же как и индикаторная отвертка. А для всех других: не нужно экспериментировать с небезопасными вещами, в каких не осознаете. Для контроля напряжения есть обыденные приборы:вольтметры-тестеры-мультиметры. Ну а если у Вас дома нет устройства(то вероятнее всего опыта тоже нет), то лучше пригласите электрика из ЖЭКа. Ну либо другого проф мастера. Люди годами наратывают опыт, а здесь создатель пришел и все на пальцАх развел. При этом у всех людей есть зубы, но чёт я не вижу статей в сети, как запломбировать зуб в домашних критериях, либо как удалить аппендикс ребенку до приезда скорой
Если у вас нет ничего из электроинструмента, позволяющего отличить фазу от ноля, то вы вероятнее всего не электрик, и поэтому не стоит для вас вообщем пробовать что-то узнать… Вызовите специалиста и он решит ваши препядствия и может быть продлит вашу жизнь…
А все эти советы-полнейшая и безответственная чушь.
Никогда не делайте так как рекомендуют в статье.В наилучшем случае Вас ёпнет током.В худшем пожар и погибель!Приобретите отвертку-индикатор.Стоит копейки,но сбережет сильно много.А самое наилучшее,вызвать спеца.
Создателя нужно выслать в 8 класс. А если он попадет собственной лампочкой на 2 фазы, к примеру, при прозвонке трехфазного мотора, он остается без глаз. В пробник нужно ставить 2 лампочки 220 в., соединенные последовательно. И лучше поместить этот пробник в пластиковую прозрачную коробку, либо пластмассовую, но с отверстиями. Да, они будут светить наименее ярко, зато неопасно. А про абсурд с картошкой я и не читал. МРАК.
Примечательные методы! Нужно бы поглядеть, как вы управитесь с контролькой в древесном доме без водопровода и с печным отоплением
стоило городить?копеешный индикатор должен быть у каждого и не один!у спеца по хоть какому есть,а не спецу нефуа экспериментировать!
Лайки хоть какими способами. Чушь полнейшая с диодиком. Если у вас под рукою нет авометра, то резистора в 1 МОм точно не будет. Лампочка ильича и провод самый испытанный и надежный метод. В принципе хоть какой электроприёмник подойдет для проверки. Но не картофелина с резистором точно. минус 100 лайков за пост.
Очень принципиально выделить!
Если хоть какой перечисленный тест не показал напряжения на жиле, это не дает убежденности на 100%, что эта жила нулевая!
Обстоятельств отсутствия показаний может быть много (к примеру, обрыв в одном из 2-ух полуметровых кусков провода, либо нехороший контакт, и т.д. Вывод:
Только тест на НАЛИЧИЕ напряжения дает гарантию 100%, что эта жила ФАЗОВАЯ. Тест же на НУЛЕВОЙ провод таковой гарантии не дает!
Еще ты запамятовал лизнуть, дабы наверное! До того как давать глуповатые и необразованные советы поучись незначительно электротехнике!
во всех старенькых постройках 2 провода фаза и ноль так что стол либо земля (зеленоватый)отпадает индикаторы какими я не работал лгут и сильно после проверки напряжения полезешь работать как долбанет а там оказалось 75 вольт дабы найти фазу берем лампу накаливанья 5ватт(лучше)-15ватт и подсоединяю провод к водопроводу либо батареи отопления другим проводом от лампы ищю фазу в проводке
Я электрик (45 лет стажа и дожил до пенсии).
Случается, что нет под рукою никакого устройства для проверки наличия фазы (и вообщем напряжения)
1 метод: берешь отвертку правой рукою за нетокопроводящую ручку, внутренней стороной указательного пальца касаешься нажимала отвертки, так, дабы при сжимании кулака палец соскользнул с нажимала отвертки. потом, попеременно касаешься проводов. Опасность способа находится в зависимости от помещения, полов в помещении и обуви. Если сухие древесные полы, то способ не сработает. Если полы бетонные и сырые, то сработает, только Для вас будет уже не увлекателен итог.
2 метод: снимается изоляция с концов многожильного провода (длина провода 1 – 2 метра). Поближе к одному из концов снимается изоляция с поверхности провода и удаляются все жилы, коме одной (выходит предохранитель). В стену забивается гвоздь, к которому прикручивается конец, который поближе к предохранителю. Другим концом провода попеременно прикасаемся к проводам. Наличие фазы определяем по искре. Если нет способности забить гвоздь, то ищем вблизи что нибудь связанное с землей (трубу водопровода, канализации. Решетку на окнах, батарею отопления, арматуру в стенке…). Повторяем описанные в первом методе деяния. Если контакт с землей неплохой, то сгорит предохранитель (либо вышибет штатная защита. (Не забываем, что искра возможно окажется сильной. При первом касании к проводу закрываем глаза, Если “баха” не было, то смотрим на искру (есть она, либо нет)
Самый обычный метод – послюнявить палец и попеременно потрогать все провода. Там, где фаза – должно незначительно щепать. (Данный метод не работает, если Вы стоите с влажными ногами в луже)
Если уж Вы занялись электричеством , то приобрести копеечную отвёртку индикатор не неувязка, а то колхоз какой то.
Создатель запамятовал одну тонкость! Как он отличит нулевой провод от заземленного?!
Очень отлично будет взять лампочку их холодильника , она малая , на 220В , у нее и патрон удобнее , правда если разрушить такую лампочку ,отыскать ее будет сложнее.
Несколько вариантов определения фазы и ноля без устройств
При проведении ремонтных работ без помощи других время от времени появляется неувязка — как найти фазу и ноль без устройств. Есть несколько методов установления фаз проводов. В случае розетки все мало труднее, хотя и тут найдется выход.
Для чего определять фазу и ноль в проводке
В розетках и распределительных коробках размещены 2, время от времени 3 жилы проводов:
- 1-ая — по которой проходит ток (рабочая фаза);
- 2-ая — разглаживающая напряжение и отводящая ток назад (нулевая фаза);
- 3-я – провод, защищающий человека от поражения током (заземляющий).
Это лучшая схема электроснабжения, применяемая десятилетиями. При подключении электрических устройств в сеть фазы не имеют значения, но при установке самой розетки определение фазы и нуля принципиальный шаг — если их спутать, возникнет настоящая угроза здоровью и людей, и устройств (удар током, загорания и т.п.).
Установку проводки в квартирах, выключателей и освещения лучше доверить спецам — это еще безопасней. Но поменять электрический патрон по силам хоть какому и без помощи электриков — самый тяжелый момент это поиск фазы и ноля.
Как найти фазу, ноль и землю контролькой
Фазный провод можно найти самодельным устройством. Все просто. Пригодятся следующие материалы:
- Лампа накаливания либо неоновая (2-ая лампа лучше и безопасней);
- Два проводка;
- Патрон.
Патрон подключается к проводам и лампочке — контролька электрика на светодиоде готова. Одним проводком касаются проверяемого провода, а другим к хоть каким железным элементам. Если провод имеет напряжение — лампочка зажгется. Хотя, это не самый неопасный метод отличить заземляющий проводник от нулевого.
Как найти фазировку индикаторной отверткой
Самым легким и неопасным способом в определении где фаза, а где ноль — является внедрение индикаторной отвертки. Необходимо только коснуться (кончиком устройства) обнаженного провода либо вставить его в розетку и надавить на железный колпачок на ручке. Если светоид зажгется, означает это фаза. Устройство при всем этом следует держать за ручку между указательным и средним пальцами, не касаясь железной части.
Время от времени бывает, что лампочка пылает при прикосновении к обоим проводам (другими словами и к фазе и к нулю) — это значит, что в пустой фазе кое-где есть разрыв, который следует отыскать и починить.

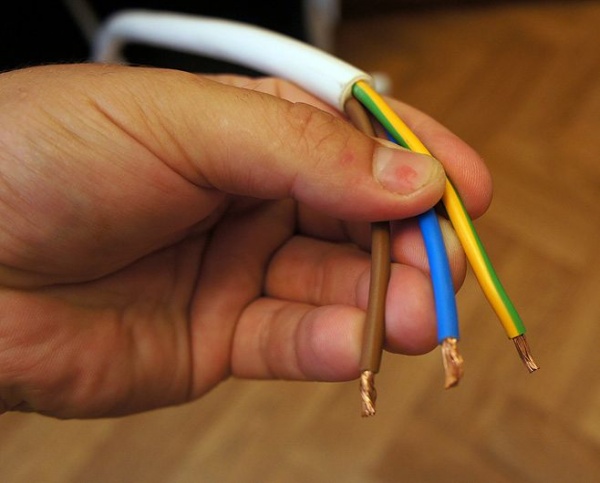

О чем молвят цвета проводов
Найти нейтральный, заземленный либо провод под напряжением может быть также по цветовой маркировке. Нулевую фазу, обычно, обозначают хоть какими цветами синего цвета. Для заземляющего провода применяют только зеленоватый и желтоватый цвет либо их композиция. А вот в случае с фазой дела обстают труднее — для их расцветки применяют в разные цвета, не считая синего, желтоватого и зеленоватого. Он может быть белоснежным, черным, карим, красным, оранжевым и т.д.
Этот способ определения не неопасен — цветовая маркировка не всегда соблюдается при монтаже. Электрик мог тривиально напутать. Потому лучше пользоваться другими методами, ведь прикосновение к фазному проводу небезопасно для здоровья.
Картошка это не только лишь пища
В случае если под рукою не оказалось никаких устройств, есть один народный способ: внедрение картофелины. Воспользовавшиеся этим обычным методом делятся своим опытом:
- Пригодится большая сырая картофелина;
- Резистор (номиналом которого минимум 1Мом);
- Два провода.
1-ый проводок втыкается одним концом в картошку, другой его конец подсоединяется к металлу (к отоплению либо водопроводу). 2-ой провод втыкается в срез овоща на большенном расстоянии от первого, а другой конец через резистор касается проверяемого провода. После чего следует подождать пару минут, если реакция проявилась — означает это фаза.
Дабы найти фазу либо нуль можно пользоваться хоть каким из перечисленных методов — главное, всегда быть усмотрительным при работе с током и соблюдать правила безопасности (при работе рекомендуется применять защитные перчатки из резины).
Как найти фазу и ноль мультиметром?
Дабы верно подключить приборы освещения, розетки и другие электроустройства необходимо знать, где фаза и ноль. Для этого можно пользоваться очень полезным и многофункциональным измерителем — мультиметром. Невзирая на кажущуюся простоту этого устройства, необходимо научиться им воспользоваться, в некоторых случаях одно неправильное действие может привести к противным и даже плачевным результатам. Мы поведаем для вас, как найти фазу и ноль мультиметром, и вы можете неопасно организовать электричество в своём доме.
Для неискушённых юзеров: что такое фаза и ноль
Дабы осознать, как найти фазу и ноль мультиметром, необходимо поначалу выяснить, что такое «фаза и ноль». Тут нам понадобится простая физика. Вспомним определение электротока, знакомое многим из нас со школы, — это упорядоченное движение заряженных частиц, другими словами электронов. Все электросети сгруппированы так:
- С неизменным током, когда частички движутся в едином направлении.
- С переменным, когда направление носит переменный нрав.
Нам нужен 2-ой вид. Переменная сеть содержит в себе две части:
- Фаза (официальное название — рабочая фаза), по которой идёт рабочее напряжение.
- Ноль либо пустая фаза, нужная для образования замкнутой сети, дабы подключались и работали электроприборы. Не считая того, она применяется для сетевого заземления.
Когда электроприборы врубаются в однофазку, размещение этих 2-ух фаз не имеет значения. Но для монтажа проводки и её присоединения к общедомовой сети без этих познаний не обойтись.
О том, как проверить мультиметром фазу и ноль, мы и побеседуем дальше, но поначалу вспомним простые меры безопасности.
Самое принципиальное: правила безопасности
- Не используйте нерабочие щупы.
- Не используйте измеритель там, где царствует высочайшая влажность.
- При выборе спектра измерений переключатель принципиально сходу ставить к большему значению во избежание поломки мультиметра.
- Не изменяйте измерительные границы либо режим тестера прямо в процессе замеров. Проще говоря, не крутите переключатель мультиметра, когда делаете измерение.
- Перед эксплуатацией мультиметра прочитайте управление по его применению. Есть различные модели и обозначения. Дабы верно расставить щупы, избрать четкий режим и спектр значений, изучите управление к собственной модели тестера. Полезно прочесть и наш материал о том, как воспользоваться мультиметром.

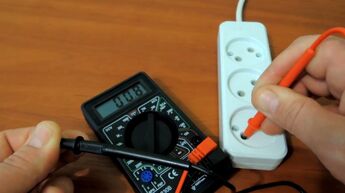

Как найти фазу мультиметром

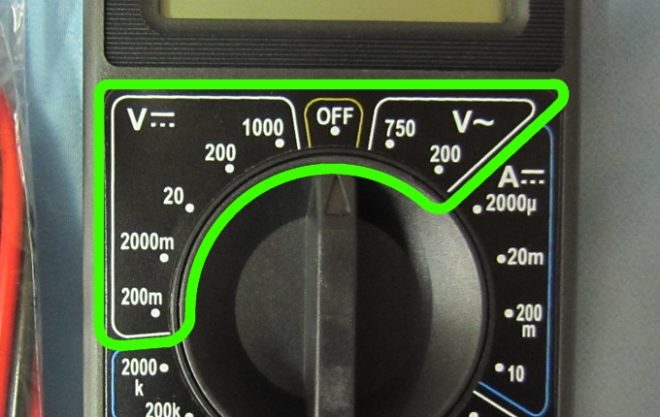

Для начала включите тестер и выберете функцию тестирования напряжения переменного тока. В большинстве случаев она отмечена знаком V~. Сходу ставим наибольший предел измерения, к примеру, 750В. Не забудьте верно установить щупы в гнезда. Обычно черный подключается к отверстию с надписью COM, а красный к VΩmA.
Кстати, если вы желаете убедиться в работоспособности определённого тестера (а это очень принципиально!), проверьте свою розетку. Выполнить это до боли просто: воткнуть щупы в розеточные гнёзда. О полярности не волнуйтесь, тут она значения не имеет. Главное правило — не касайтесь руками частей щупов, которые проводят ток. Если с вашим тестером всё в порядке, нет затруднений с электроснабжением и подключением розетки, на экране вы увидите значение около 220-230В.
Сейчас можно продолжить говорить о том, как отыскать мультиметром фазу в розетке 220В.
Проще всего обстоят дела, если пред нами три проводка: земля, ноль и фаза. Всё, что необходимо выполнить в таковой ситуации — проверить напряжение всех пар. Между землей и нулём напряжения практически нет, означает, другой проводок — фаза.
Если же перед вами два проводка, всё мало по другому. Сейчас нам необходимо организовать подходящие условия для движения электричества по устройству. Итак, последующие деяния для проверки фазы мультиметром:
- Наконечником красного провода тестера дотрагиваемся до исследуемого проводка.
- Наконечник темного провода мультиметра прижимаем пальцами либо касаемся им заземленного предмета (2-ой вариант лучше!). Им может быть металлической каркас вблизи стоящей стенки, отопительная батарея и т.п. Главное — избрать заземленный предмет.
- Смотрим на показания мультиметра. Если вы видите показания, приближенные к 220В, означает, вы отыскали фазу. Цифра может чуток отличаться зависимо от критерий, но будет находиться в границах обозначенного значения. Если проверяемый вами кабель не является фазой, означает, вы увидите на экране 0 либо мало вольт.
Есть ли риск в этом способе? Да, но он очень небольшой. Дело в том, что сетевое напряжение движется через существенное сопротивление резистора, который встроен в наш измерительный устройство. Потому удара током нет. А рабочий этот резистор либо нет, мы за ранее проверяем при помощи розетки методом, который обрисовали выше. Без рабочего резистора, естественно, складываются хорошие предпосылки для недлинного замыкания, а его не увидеть нереально.
И идеальнее всего не зажимать наконечник пальцами, а применять для этого заземлённые устройства. Но это может быть не всегда. Если вы будете применять свою руку, рекомендуем не третировать такими принципами безопасности, как резиновый коврик под ногами либо диэлектрические башмаки. Не считая того, прикоснитесь к щупу правой рукою поначалу стремительно: если нет никаких противных чувств, то делайте измерения.
Советуем поглядеть видео о том, как выяснить мультиметром фазу и ноль:
Естественно, не забудьте перед описанными манипуляциями избрать режим измерения конкретно напряжения переменного тока.
Если же вы не убеждены, что всё пройдет благополучно, не беритесь за это дело, а доверьте опытным электрикам. Не считая того, можно применять заместо мультиметра индикаторную отвертку (её индикатор зажигается/не зажигается при проверке).
А вот ещё одно увлекательное видео в тему, как мультиметром выяснить, где фаза:
Как отыскать ноль мультиметром
Разумно представить, что ноль размещается по отношению к фазе, потому находить его просто: если вы отыскали фазу, 2-ой проводок из пары — ноль. Но не всё так просто, так как другой провод может также быть землей. Ноль и заземление практически одинаковы. Время от времени эти два провода связываются в щите и выявить их очень нелегко. Как найти ноль мультиметром?
Советуется выключить кабель ввода от заземлительной шины в щитке. В таком варианте, когда будет проверяться напряжение между землёй и фазой, 220В не будет, как при тестировании ноля и фазы. Если в щитке имеется дифференциальная защитная система, она проявит себя, когда будут проверяться заземлительные проводки относительно другого проводника, даже если он нулевой.
Как проверить ноль мультиметром в розетке:
- Красный провод мультиметра подвести к дырке, где фаза.
- Черный провод соединить поначалу с одним контактом, позже с другим.
- Зафиксировать оба напряжения. Где оно меньше — там земля, где чуток больше — ноль.
Сейчас вы понимаете, как найти фазу и ноль мультиметром. Делитесь в комментах своим опытом.
Хотим неопасных и четких измерений!
Вопрос — ответ
Вопрос: Как найти фазу цифровым мультиметром?
Имя: Кирилл
Ответ: Включите тестер и выберете функцию тестирования напряжения переменного тока. В большинстве случаев она отмечена знаком V~. Поставьте наибольший предел измерения, к примеру, 750В. Не забудьте верно установить щупы в гнезда. Обычно черный подключается к отверстию с надписью COM, а красный к VΩmA.
Вопрос: Как неопасно отыскать фазу мультиметром?
Имя: Матвей
Ответ: Для этого необходимо убедиться в работоспособности мультиметра при помощи проверки розетки. Воткните щупы в розеточные гнёзда, не касайтесь руками частей щупов, которые проводят ток. Если с вашим тестером всё в порядке, нет затруднений с электроснабжением и подключением розетки, на экране вы увидите значение около 220-230В.
Вопрос: Как верно проверить фазу и ноль мультиметром?
Имя: Кирилл
Ответ: Поначалу можно отыскать фазу. Как это выполнить, находится в зависимости от количества проводов: два либо три. В первом случае наконечником красного провода тестера дотрагиваемся до исследуемого проводка. Наконечник темного провода мультиметра прижимаем пальцами либо касаемся им заземленного предмета (2-ой вариант лучше!). После определения фазы можно отыскать ноль и заземление.
Вопрос: Как можно отыскать фазу в розетке 220В мультиметром?
Имя: Камиль
Ответ: Проще всего это выполнить, если три проводка: земля, ноль и фаза. Необходимо только проверить напряжение всех пар. Между землей и нолём напряжения практически нет, означает, другой проводок — фаза. Если провода два, необходимо организовать подходящие условия для движения электричества по устройству.
Вопрос: Как идеальнее всего отыскать ноль мультиметром?
Имя: Егор
Ответ: Необходимо выключить кабель ввода от заземлительной шины в электрощитке. Когда будет проверяться напряжение между землёй и фазой, 220В не будет, как при проверке ноля и фазы. Если в щитке имеется дифференциальная защитная система, она проявит себя, когда будут проверяться заземлительные проводки относительно другого проводника, даже если он нулевой.
