Двухклавишные выключатели используют по мере надобности управлять 2-мя электрическими осветительными устройствами сразу из одной точки. Они также помогают регулировать яркость освещения простым методом. Согласитесь, подключение выключателя света с 2-мя кнопками делает дополнительные удобства.
Мы хотим предложить ознакомиться с тщательно изложенным процессом установки и подключения двойного выключателя. У нас вы отыщите достойные внимания сведения об устройстве конструктивных особенностях средства регулирования светом. С нашей помощью вы просто проведете установка.
Конкретно описанный инструктаж мы дополнили приятными иллюстрациями, фото-подборками, монтажными схемами и видео-руководством.
Внутренне устройство выключателя
Внутреннее устройство двухфазного выключателя отличается от однофазового наличием 2-ух выходных клемм заместо одной.
Конкретнее, он складывается из таких частей:
- механизма и декоративной панели;
- одной входной клеммы;
- 2-ух выходных клемм;
- 2-ух кнопок.
Клеммы — это особые зажимные механизмы. Для присоединения провода довольно только зачистить его, воткнуть в клеммник и зажать при помощи винта. Входная либо общая клемма размещается в большей степени раздельно и маркируется как L.
С обратной стороны располагаются две выходные клеммы. Они могут обозначаться как L1, L2 либо 1,2. У некоторых моделей заместо клеммника могут быть винтообразные зажимы. Применять их не нужно, так как крепление может равномерно ослабляться и его придется поджимать.
Основное отличие выключателя с 2-мя кнопками от одноклавишного собрата состоит в том, что с его помощью делается управление парным количеством осветительных устройств
Устанавливать устройство необходимо так, дабы при его включении жать на верхнюю половину кнопки. Найти верх и низ элемента можно при помощи индикатора — специальной отвертки, которая работает на замыкание.
Для этого берут гвоздь либо кусок провода и дотрагиваются им до 1-го контакта, к другому прикладывают индикатор, придерживая большой палец сверху.

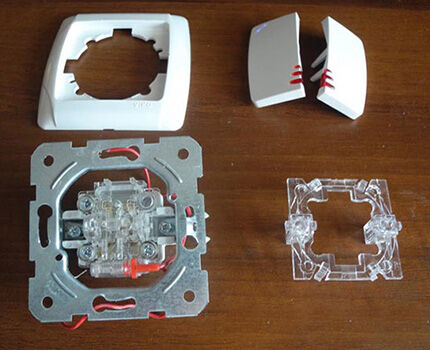

Устройство выключателя с 2-мя кнопками немногим отличается от одноклавишного. Главные составляющие устройства: механизм, кнопки и декоративный корпус
Если огонек снутри не пылает, означает, контакты выключателя разомкнуты. При включенном положении кнопок он должен светиться. Остается отметить высшую часть элемента.
Пошаговое описание процесса работы

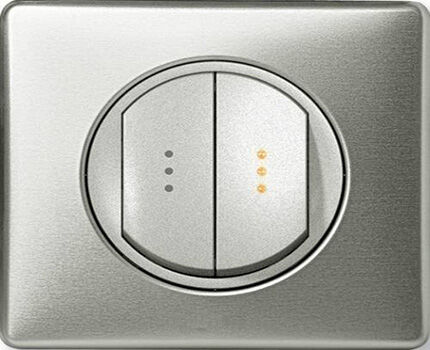

Не считая стандартных моделей, выключатель из 2-ух кнопок может дополнительно укомплектовываться подсветкой, индикатором. Подсветка помогает найти его в темноте, а светящийся индикатор даст осознать, что электрическая сеть исправна и является замкнутой. Выпускают также модели с ударопрочными и влагозащитными корпусами. Устанавливаться они могут в бане, ванной либо на улице.
Есть к тому же проходные выключатели. Конструкцию они имеют фактически ту же, кроме дополнительной клеммы. Такие устройства подключаются к одному либо группе осветительных приборов и позволяют управлять освещением с обратных концов помещения. К примеру, заходя в спальную, можно включить свет, а ложась спать, выключить его около кровати.
На практике в качестве двухклавишного устройства для управления устройством освещения могут употребляться электроустановочные изделия с одним суппортом и 2-мя кнопками либо два одноклавишных модуля, соединенные перемычкой. Разницу в их установке представляет такая фото-подборка:
Галерея изображений
Самый обычный вариант сооружения электроточки с 2-мя кнопками заключается в установке устройства с 2-мя механизмами в одном корпусе
Двойной выключатель можно собрать из 2-ух одноклавишных модулей типа ABB Niessen Zenit, которые соединяются перемычкой из кусочка провода
Для подключения устройств нужно отключить питание и приготовить провода. Длина проводов приблизительно по 10 см, их края необходимо зачистить от изоляции примерно на 1 см
Провода подключаются согласно указаниям изготовителя. Фаза подсоединяется к клемме L, 2-ые два к клеммам со стрелками, расположенными над кнопками
Для соединения 2-ух отдельных модулей в двухклавишный выключатель из отрезка провода делают перемычку
Приготовленной перемычкой соединяют два отдельных модуля. Последующие деяния по подключению выполняются в общем порядке
Синий и зеленоватый провод подключают к каждому из 2-ух модулей через клеммы со стрелками, белоснежный подсоединяется к фазе 1-го из модулей

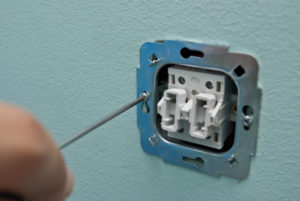

Стандартный двойной выключатель просто заводится в подрозетник, модульный вариант поначалу устанавливается в суппорт и закрепляется в подрозетнике саморезами. Потом все закрывают рамкой
Советы к работе по подмене выключателя света

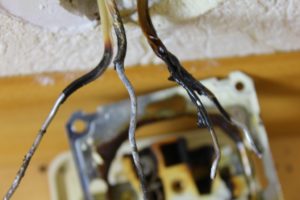

До того как приступить к работе по установке нового оборудования, принципиально убедиться, что конкретно старенькый выключатель был предпосылкой отсутствия освещения в комнате. Наличие электричества в помещении, проверка ламп в осветительном приборе будут доказательством имеющейся поломки. Замена выключателя, если разобраться, не на столько уж непростая процедура. Довольно малого опыта работы с отверткой и электричеством.
Главные требования к работе по подмене электрического оборудования
Существует ряд требований по ведению ремонтных работ электрического оборудования. Их выполнение обеспечит безопасность всему рабочему процессу.
- Основным требованием при работе с электрическим оборудованием есть обесточивание объекта, на котором нужно установить выключатель. Для этого, без помощи других или прибегнув к помощи спеца, отключают электричество от счетчика либо щитовой.
- После обесточивания помещения, нужно проверить отсутствие электричества используя индикатор напряжения (индикаторную отвертку) или контрольный осветительный устройство (контрольку).
- Дальше, создают демонтаж старенького оборудования и установку нового.
Принципиально учитывать, что каждый устанавливаемый устройство отчасти отличается по принципу монтажа согласно своим отличительным особенностям.
Замена одноклавишного выключателя

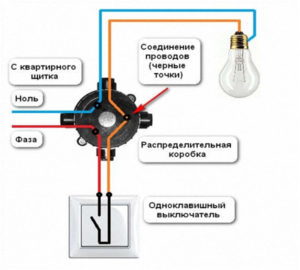

Спецы ее считают самым обычным вариантом снятия/установки. Схема подключения осветительного прибора через одноклавишный выключатель изображена на рисунке.

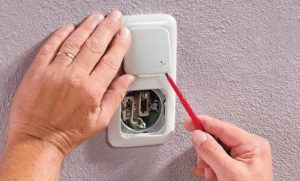

Но все таки принципиально учесть ряд действий, и тема денька как поменять выключатель отпадет сама собой. Что бы демонтировать выключатель света нужно последовательно делать:
- снятие кнопок с внедрением отвертки;
- Место работы должно быть непременно обесточено;
- Проверяем целостность изоляции на проводах;
- Подготавливаем новый выключатель к монтажу;
- Подгоняем нужную длину проводов;
- В случае необходимости зачищаем провода от изоляции;
- Подсоединяем провода к выключателю;
- Проверяем качество затяжки контактов;
- Снова проверяем корректность собранной схемы;
- Устанавливаем внутренности выключателя в подрозетник;
- Выставляем выключатель по уровню;
- Прикручиваем выключатель при помощи саморезов к подрозетнику;
- Устанавливаем декоративную накладу и кнопки выключателя на место.
- отключение электрики;
- демонтаж старенького оборудования;
- снятие высшей части панели;
- подключение проводов согласно соответствию клемм;
- установка в монтажный бокс (подрозетник) с фиксацией, используя распорки и винты.
- Звуковой выключатель, который ставится заместо обычного выключателя;
- Звуковой выключатель, который установлен снутри осветительного прибора производителем осветительных приборов либо мы его устанавливаем его туда сами.
Установка нового выключателя взамен старенького осуществляется оборотной последовательностью выше перечисленных действий.
После установки, проверяем проделанную работу включив подачу электричества.
Замена однокнопочного выключателя на двухкнопочный
Мастера, сталкивающиеся с установкой более обычного оборудования, наверное знают как поменять выключатель с наличием большего количества кнопок.
Представим, вы приняли решение выполнить подмену старенького выключателя с одной кнопкой на много кнопочный для более высококачественного либо экономичного рассредотачивания света в комнате.
При установке выключателя с 2-мя клавишами, принципиально учитывать момент подключения проводов к оборудованию. К двухклавишному выключателю подходит один провод с фазой (он идет от автоматического выключателя в вводном щитке). Отыскать его необходимо еще до того, как с выключателя снято напряжение при помощи индикатора напряжения либо индикаторной отвертки. Нужное количество отходящих проводов от выключателя к нагрузке должно быть два. К каждой его кнопке подводится личный провод к светильнику, по которым в предстоящем пойдет ток от выключателя.
Последовательность установки двухкнопочного выключателя осуществляется аналогично действиям, по которым делается замена однокнопочного выключателя в квартире.

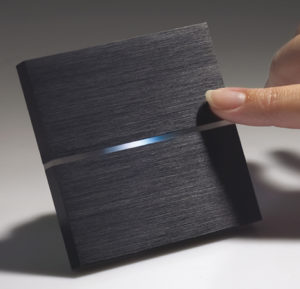

Как поменять выключатель на сенсорный выключатель
При монтаже сенсорного устройства нужно делать ряд следующих действий:
Так что, в вопросе как поменять старенькый выключатель на сенсорный нет ничего сложного, всего только нужен опыт работы установки обыденного кнопочного. Главное, ознакомиться с аннотацией по подключению сенсорного выключателя.

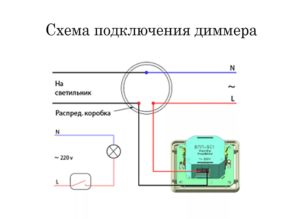

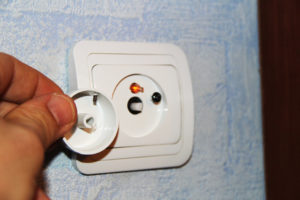

Установка выключателя с диммером
Если приняли решение приобрести и без помощи других поставить этот вид устройства, нет повода для переживаний. Его устанавливают с целью способности регулировки освещения.
Но многих все таки интересует вопрос как поменять обыденный выключатель на диммер. Этот переделанный устройство в установке не много чем отличается от монтажа обыденного оборудования данного типа. Единственным условием, предъявляемым производителем, можно считать выполнение правил подключения проводов к клеммам фазы и нагрузки на выключателе. Об этом вы тоже ознакомитесь в аннотации производителя и в статье о подключению диммера.
Замена выключателя света на звуковой выключатель

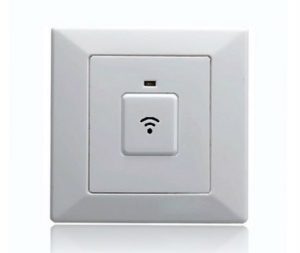

Тут нужно направить внимание, что звуковой, либо как его еще именуют, хлопковый выключатель встречается 2-ух типов:
Итак, как поменять выключатель на звуковой?
Обесточив комнату, в какой будет устанавливаться устройство от электричества, можно приступать к работе.
Подключение выключателя первого типа не составит большой трудности. Старенькый выключатель демонтируем, как описано выше, а на его место устанавливаем новый звуковой выключатель. Это действие тоже описано выше. Не забудьте только все таки ознакомиться с аннотацией производителя. А вдруг…? Конструкторы выключателей повсевременно улучшают свои разработки и что то может поменяться.
Для подключения к работе второго вида оборудования нет необходимости замены старенького выключателя, так как вся «хлопковая» установка просто находится конкретно в самом осветительном приборе либо мы его туда должны установить. Такие выключатели рекомендовано монтировать в гостевой комнате либо кабинете. Принципиально учитывать, что для неизменного режима работы, основной источник включения на стенке должен всегда быть в рабочем режиме.
До этого нужно побеспокоиться к чему и как верно закрепить устройство снутри осветительного прибора. Разновидность этого типа имеют парное количество проводов, при монтаже которые нужно последовательно укреплять к сети и лампе.
После того, как удалось установить выключатель необходимо непременно настроить чувствительность выключателя на нужный уровень звука.
Из всего перечисленного следует вывод, что ничего сложного в том, как поменять выключатель нет. Нужно только терпение и точное выполнение действий. Ну а финал в последствии будет вознагражден ожидающим результатом.
