Как поменять выключатель света с 2-мя

Идёт время ремонта во всей квартире, в том числе поменять устаревшие модели на более современные выключатели света. В то же время замена выключателя может быть вызвана несколькими другими причинами. Старенькое устройство может выйти из строя, морально устареть. Либо пригодится замена внешней проводки на сокрытую прокладку проводов во время полгого ремонта квартиры либо личного дома.

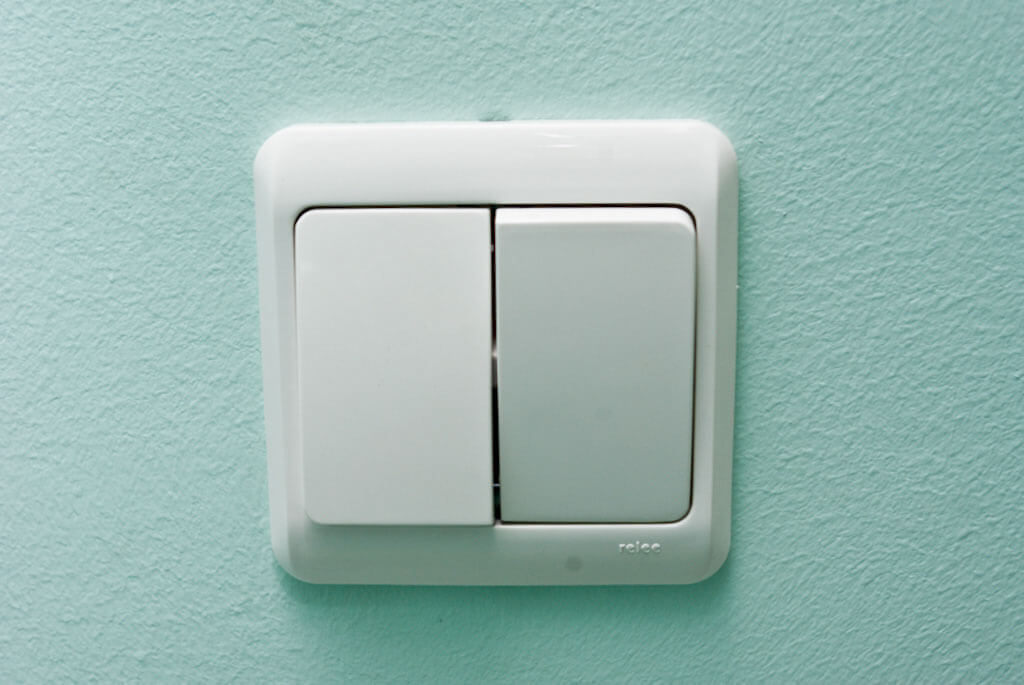

Двухклавишный выключатель

Виды выключателей

До того как приступить к смене электроарматуры своими руками, необходимо избрать подходящие новые модели выключателей. Рынок электротехники заполнен большущим ассортиментом разных выключателей, отличающихся принципом деяния и внешним обликом.

Принципиально! Бытовые электроприборы делятся на два вида по типу установки. Одни переключатели освещения созданы для открытой проводки, а другие – встраиваются в стенки со сокрытой проводкой.

Внешние

Внешние переключатели отличаются обычный устройством. Есть модели как с одной, так и с 2-мя клавишами. Включатели открытой проводки устанавливают в технических помещениях и комнатах с древесными стенками. Устанавливают внешние устройства достаточно легко. Платформу с кнопкой укрепляют к стенке саморезами либо дюбелем. Клеммными зажимами фиксируют провода. Потом одевают кожух устройства и привинчивают его к платформе.

Интегрированные

Модели для сокрытой проводки выпускают в большенном ассортименте разных конструкций и дизайна. По механизму работы устройств различают следующие виды выключателей:

поворотные;
клавишные;
кнопочные;
датчики движения;
сенсорные;
беспроводные;
диммеры.

Поворотные

Старенькые приборы остались в постройках с давнешних времён. Обычное поворотно-рычажное устройство (рычаг переключения крепится в центре корпуса на оси) может прослужить несколько 10-ов лет. Из-за звучных щелчков и непривлекательного вида их меняют на современные модели.

Современные поворотные устройства никакого дела к старенькым моделям не имеют. В центре лицевой панели установлено колёсико с маркировкой в виде утолщающейся дуги. По мере поворота кнопки изменяется мощность осветительных устройств. Происходит это за счёт встроенного реостата.

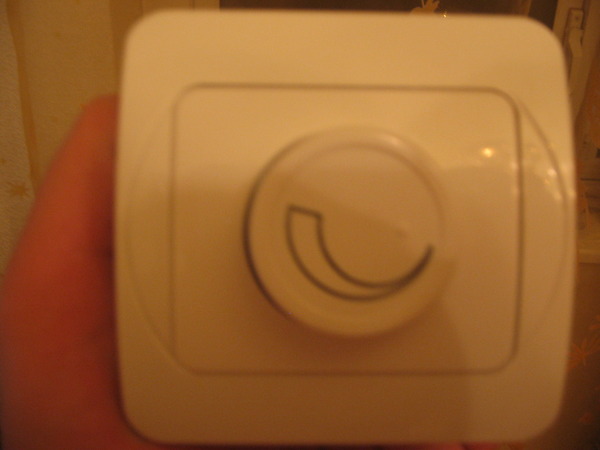

Поворотный включатель

Клавишные

Самые распространённые и классические выключатели света в квартирах и личных домах – клавишные устройства. Электротехническая индустрия производит одно, 2-ух,- и трёх клавишные приборы. Несколько кнопок позволяют включать отдельные группы лампочек в люстрах, верхнее и светодиодное освещение на стенках. Имеется возможность сочетать включение различных осветительных приборов.

Кнопочные

В отличие от клавишных устройств, эти приборы имеют под кнопкой микровключатель. Управление включением осуществляется лёгким нажатием руки на кнопку. Работа устройства не производит щелчков и полностью бесшумна, что важно в ночное время суток.

Датчики движения

Приборы получили своё распространение с середины 90-х годов прошедшего века. Датчиками движения оснащают проходные помещения и местности (коридоры, лестничные клеточки, придомовые площади). Включатели могут быть устройствами секторального деяния и обхватывающими 3600 места.

Датчик движения снабжён 2-мя поворотными клавишами, управляющими таймером и контролем уровня естественной освещённости места.

Таймер устанавливает период краткосрочного включения света, подходящего для нахождения человека в подконтрольном пространстве. Средством шкалы можно устанавливать время включения освещения от 1 до 10 минут.

Датчик реагирует на степень естественного освещения помещения. Можно установить режим включения при большой облачности либо пришествии сумерек.

Замена выключателя света на датчик движения значительно сберегает издержки на электроэнергию и продлевает срок службы ламп.

Сенсорные

Действие сенсорного включателя сходно с кнопочным устройством. Различием будет то, что свет зажигают не нажатием, а лёгким прикосновением руки. Чувствительная интегрированная микросхема реагирует на мельчайшее прикосновение руки к лицевой панели устройства.

Беспроводные

Устройства такового типа исключают тактильный контакт с выключателем. В корпусе устройства встроен приёмник инфракрасного сигнала, который испускает пульт управления. Фотоэлемент повлияет на реле, которое смыкает и размыкает контакты фазового провода. Пультом можно управлять несколькими системами освещения на расстоянии 20-25 метров.

Диммеры

Диммеры устанавливают в таких местах помещения, которые подвержены наибольшему естественному свету в дневное время суток. При понижении уровня освещённости комнаты диммер срабатывает на зажигание света. Свет угасает при возобновлении подходящего уровня естественного освещения.

Установка диммера

Как поменять выключатель своими руками

Делему, как поменять выключатель, рассматривают в трёх случаях:

Замена затратного выключателя;
Замена встроенного включателя;
Замена затратного включателя на интегрированный устройство.

Замена затратного выключателя

Делему, как поменять выключатель с одной кнопкой затратного типа своими руками, решают просто. Необходимо произвести следующие деяния:

Выключают моноблок счётчика, питающего соответственный включатель. Если счётчик впрямую связан с проводкой квартиры, то отключают счётчик;
Отвёрткой извлекают винт и снимают корпус устройства;
Отвёрткой-тестером инспектируют отсутствие напряжения на зажимах проводов (индикатор не светится);
Высвобождают от зажимов провода фазового разрыва;
Демонтируют платформу выключателя;
Процесс установки новейшей арматуры происходит в оборотном порядке.

Направьте внимание! Также меняют устройства с 2-мя либо 3-мя клавишами. Такие конструкции фактически не встречаются. Просто устанавливают группу из одинаковых моно включателей.

Замена встроенного включателя

Как и в прошлом случае, пригодятся отвёртка-тестер и обычная отвёртка:

отключают ток;
снимают одну либо две кнопки, зависимо от конструкции устройства;
отвинчивают с 2-ух сторон винты (не до конца) распорок;
вытягивают из коробки железную арматуру;
высвобождают из зажимов провода;
процесс установки нового выключателя происходит в оборотном порядке.

Дополнительная информация. Если устройство не клавишный, а имеет другую конструкцию, то отвёрткой просто поддевают лицевую панель и создают подобные вышеперечисленным деяния.

Замена затратного включателя на интегрированный устройство

Такие деяния нужно создавать при подмене внешней проводки на скрытое электроснабжение. Для смены включателей пригодятся следующие инструменты и материалы.

Инструменты:

отвёртка-тестер;
отвёртки;
перфоратор;
бурильная коронка по бетону для перфоратора;
шпатель;
строительный ножик;
кусачки;
пассатижи.

Материалы:

выключатель в сборе;
изоляционная лента;
алебастр.

Аннотация установки встроенного включателя

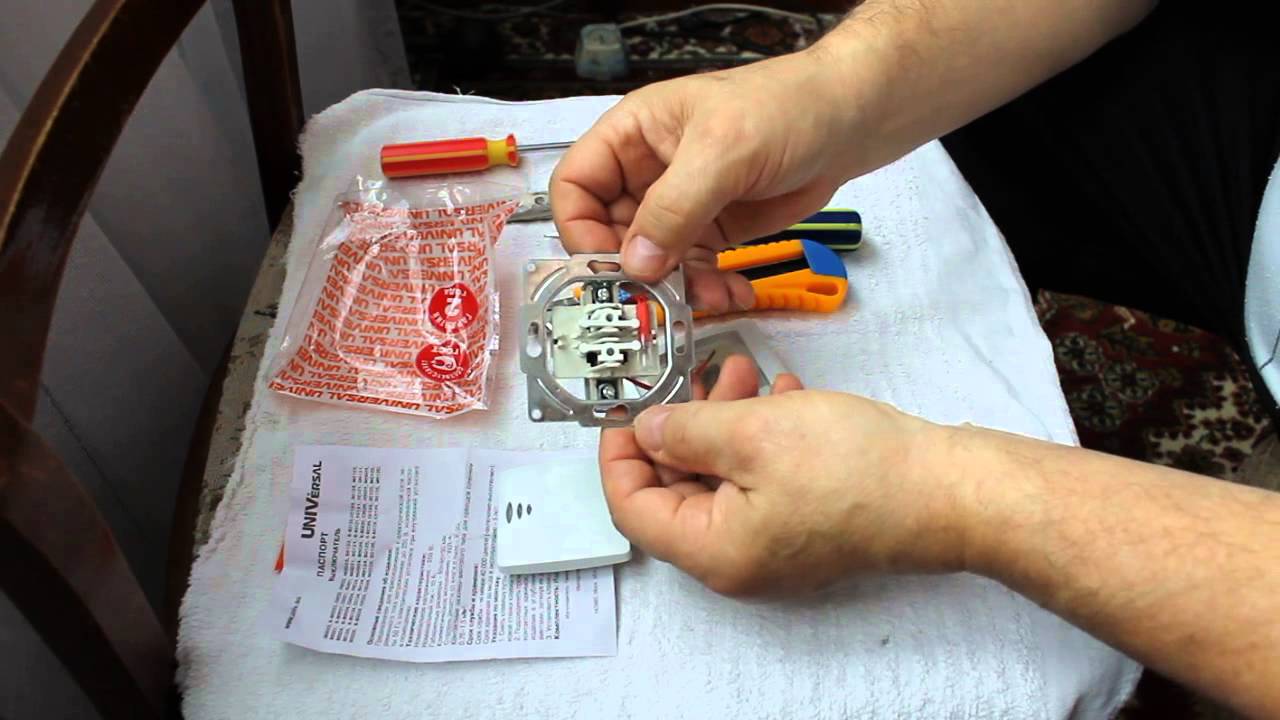

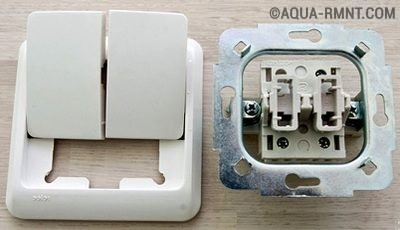

Набор встроенного включателя

После демонтажа открытой проводки снимают старенькый выключатель, прокладывают сокрытую проводку к месту установки встроенного устройства включения света. Установка включателя создают в несколько шагов:

В патрон перфоратора вставляют насадку (коронку) для бурения кирпича либо бетона. Коронка чуток больше по поперечнику и глубине пластмассовой коробки;
В намеченном месте просверливают перфоратором отверстие;
В коробке со стороны протяжки проводов надрезают ножиком перемычки просечек;
В образовавшийся паз протягивают концы фазового провода;
Монтажное отверстие в стенке заполняют водянистым алебастром;
В проём вставляют пластиковую коробку. Коробка своими краями должна находиться вровень с поверхностью стенки;
Концы проводов зачищают от ПВХ покрытия на длину 5-8 мм;
Концы вставляют в зажимы арматуры выключателя и винтами фиксируют их;

Если зачищенные места проводов выступают за границы зажимов, их покрывают изоляционной лентой;
Арматуру вставляют в коробку;

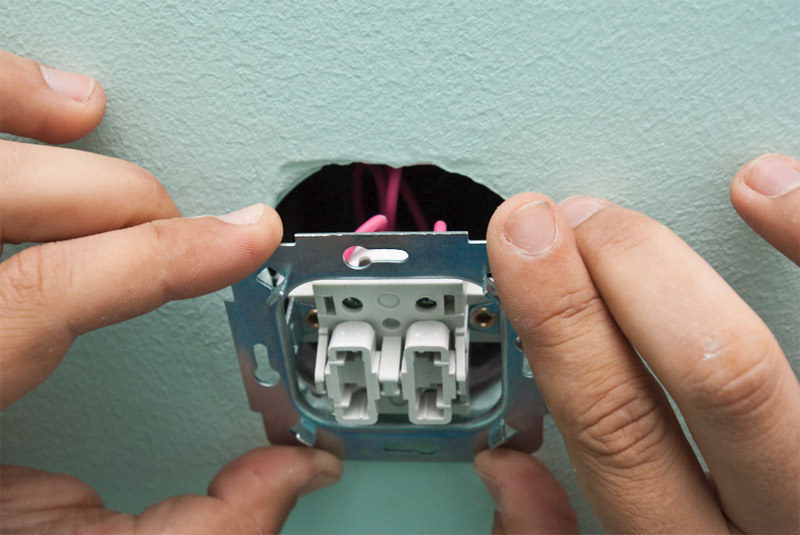

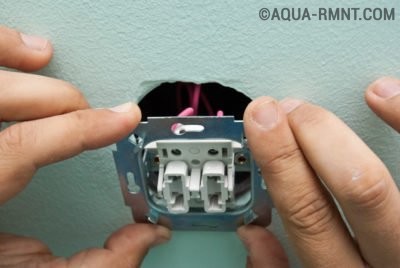

Установка арматуры в коробку

Отвёрткой осторожно вкручивают винты боковых распорок до полной фиксации;
Закрепляют декоративную накладку;
Кнопки вставляют шипами в отверстия рычагов;
Включают счётчик электроэнергии.

Если выключатель света другого типа, то сборку делают, в согласовании с прилагаемой аннотацией. Вне зависимости от типа конструкции, установка встроенного устройства происходит в таком же порядке. Исключение составляют датчики движения. Это выносные приборы, их монтируют на потолке.

При наличии малого опыта воззвания с инструментами для любого владельца жилища решить вопрос, как поменять выключатели своими руками, не вызовет затруднений. Основное правило должно непременно соблюдаться – все монтажные работы должны выполняться при отключённом токе.

Замена, перенос либо ремонт выключателя

Выключатель света в квартире либо кабинете является одним из важнейших устройств. Если он сломается, не получится активировать освещение. А это может обездвиживать всякую важную деятельность человека. Обычно работы по восстановлению освещения в таких случаях нужна произвести срочно. Быстроту же можно обеспечить, если выполнить всё своими руками. Мы докажем, что поменять либо отремонтировать выключатель нетрудно.

Как поменять старенькый выключатель на новый — аннотация

В большинстве случаев встречаются ситуации, когда нужна замена выключателя, отжившего свой срок, на приобретённый в магазине устройство. К тому же большая часть поломок приводит к описываемому процессу. А начинается он с демонтажа старенького устройства.

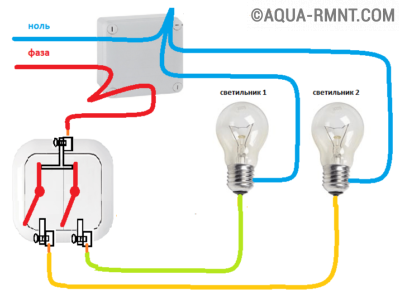

Приступая к действию, вспомните, по какой схеме работает выключатель. Вот приятный набросок.

Показан двухклавишный устройство

Как снять выключатель

Сначала необходимо вооружиться отвёрткой.

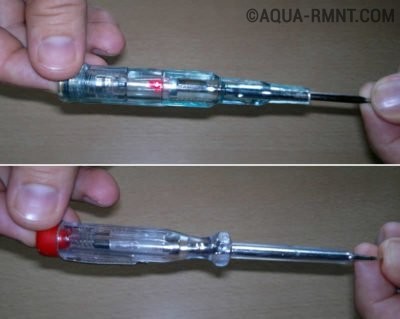

Для этих целей идеальнее всего подойдёт индикатор. У данного инструмента малюсенькое нажимало, которое пригодно для хоть какой головки болтика как с крестовым пазом, так и с обыденным, шлицевым.

Бывают нескольких видов, но ручка непременно прозрачная

Не считая того, при случае можно сходу проверить, есть ли электрический ток в контакте. Для этого нужно коснуться жалом отвёртки головки винта под напряжением, сразу приставив палец к заднему концу (торцу) индикатора. Диодная лампочка снутри ручки инструмента должна при всем этом загореться.

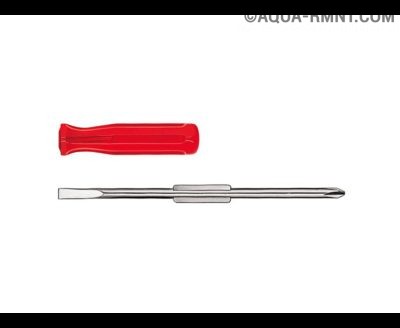

Если нет такового пробника, сгодится и рядовая отвёртка со сменным жалом, такая, у которой металлический наконечник вытаскивается из ручки и переставляется напротив.

Читайте по теме: Сделай сам своими руками в домашних

Посреди железного стержня шлицы для фиксирования в ручке

Просто у различных выключателей бывают разные болтики — как под крестовую отвёртку, так и под шлицевую. И так как головки таких винтов сначала укрыты, наперёд непонятно, какого типа паз.

Представим, пред нами древний устройство русского типа. Сначало откручиваем болтик, при помощи которого лицевая панель такового выключателя крепится к его базе.
Дальше снимаем эту крышку. Нам открываются все внутренности: одна, две либо три кнопки, также сам механизм. Но это касается старенькых, русских устройств. У современных устройств нужно поначалу «отжать» кнопки плоской отвёрткой и снять их.

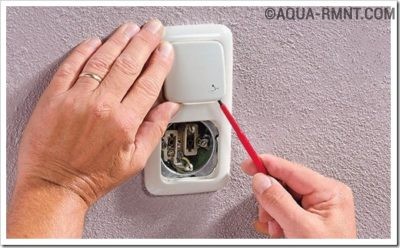

А позже также аккуратненько необходимо демонтировать лицевую панель, помогая с боковой стороны отвёрткой.

Берём пальцами с боков

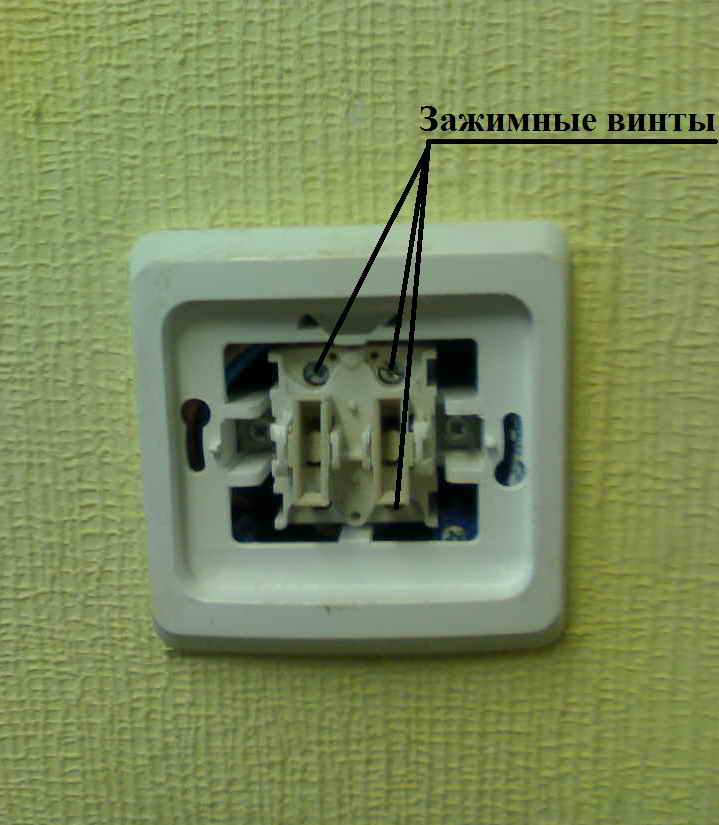

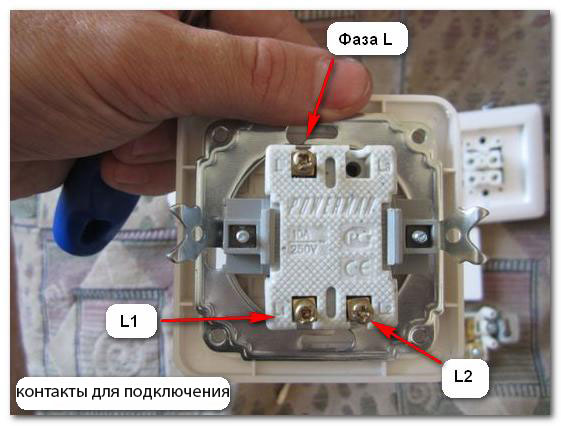

Болтики контактов находятся сзади

Внимание! Перед тем как создавать манипуляции конкретно с проводами, нужно отключить автомат, питающий данную электрическую сеть, во избежание удара током! Обычно автомат находится в щитке на площадке подъезда, нередко он предназначен конкретно для освещения и находится посреди других подобных. Хотя в «хрущёвках» он, обычно, один на всю квартиру — и на свет, и на розетки.

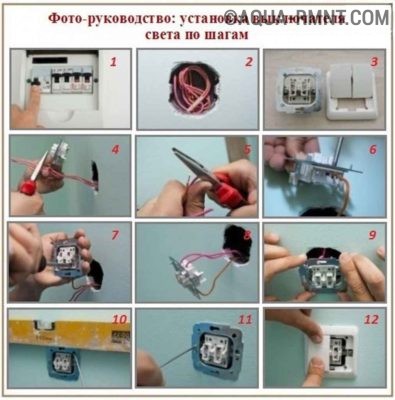

Установка нового устройства

Для данной операции необходимо также приготовить отвёртку со сменным жалом либо пробник.

За ранее отключаем автомат в щитке.
Подготавливаем новый выключатель. Для этого отщёлкиваем отвёрткой кнопки и достаём их. Потом откручиваем винтик (если он есть) и снимаем лицевую панель.

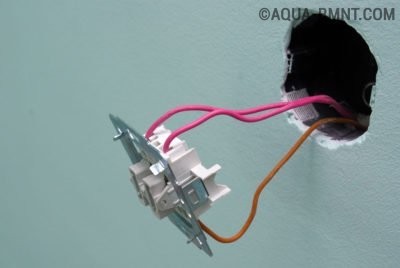

Пред нами внутренность нашего вновь приобретённого устройства. Вставляем в неё освобождённые зачищенные концы проводов и затягиваем контакты при помощи отвёртки.
Утапливаем механизм в древнем стакане, выравниваем по уровню либо горизонтально приложенной бутылке с водой.
Потом вкручиваем до упора болты, которые придавливают крепёжные усики к стенам гнезда.
Устанавливаем лицевую панель, по мере надобности затягиваем винтик крепления.
Аккуратненько вставляем кнопки.

Начинаем с отключения автомата

Выключателем можно воспользоваться.

В некоторых современных описываемых устройствах концы проводов закрепляются без винтообразных соединений, просто вставляются в особые отверстия и фиксируются автоматом. Назад проводка извлекается путём нажатия пальцем на особые отжимы.

Описанные работы по монтажу нового аппарата нужно создавать всегда при отключённом электропитании.

Как перенести — аннотация

Представим, пред нами стоит задачка другого рода — по любым суждениям, нужно поменять место базирование устройства, активирующего освещение в комнате. Тогда прежде всего нужно задуматься о том, что не считая отвёртки пригодятся ещё кое-какие инструменты.

Прежде всего это касается спрятанной в стенку проводки. Перенос выключателя тут предполагает долбление канала для кабеля и высверливание нового гнезда для устройства. Потому дополнительно пригодятся перфоратор с канальной лопаткой, также коронка по бетону для перфоратора. Будет нужно и новый кабель, двужильный с сечением проводов 1,5 мм, также канцелярский ножик для удаления изоляции. Ну и под конец понадобится шпаклёвка для заделывания канала. Составим перечень:

перфоратор с лопаткой и коронкой,
кабель 2х1,5 мм (метраж зависимо от длины переноса),
канцелярский ножик,
шпаклёвка и мастерок для шпатлевания.

Приготовив всё нужное, начинаем процесс.

Удаляем выключатель по ранее описанному методу.
Отмечаем новое место, которое запланировали для нашего устройства, также прочерчиваем линию кабеля по кратчайшему пути. Для этих целей используем обычный карандаш.

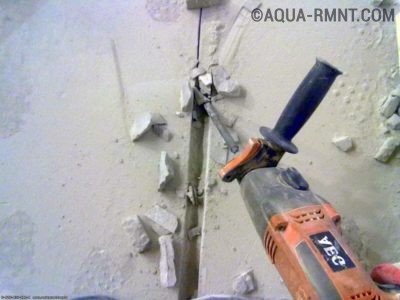

Штробим перфоратором канал для проводов.

Не забываем надевать очки и маску

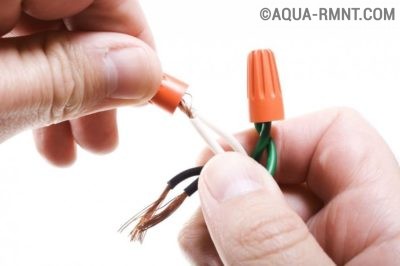

Места скрученных соединений изолируют колпачками либо изолентой

Тут нужно учесть, что к выключателю всегда подходит один питающий фазовый провод от щитка, а отходит таковой же — к светильникам. Потому необходимо к силовой полосы подсоединить карий провод, а к полосы осветительных приборов — синий, дабы не запутаться.

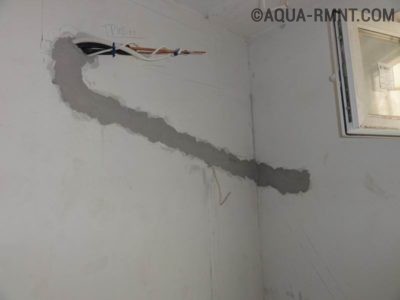

Приблизительно так смотрится заделанный канал

При подсоединении устройства на новеньком месте карий провод используем, как подводящий, а синий — как выходящий.

В случае с открытой проводкой всё еще проще: после разъединения питающего автомата выключатель откручивается от стенки, отсоединяется от кабеля и прикрепляется в другом месте. Потом проводят недостающие жилы. Кабель обычно прячут в декоративный короб. В конце процесса провода подсоединяют к выключателю.

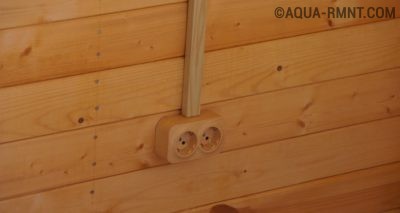

Короб подбирают под цвет стенки

Ремонт выключателя

Еще почаще переноса случаются ситуации, когда необходимо просто починить описываемый устройство. Дабы заняться ремонтом выключателя, нужно приготовить все принадлежности, которые понадобятся в работе.

Какие инструменты и материалы потребуются

Отвёртка со сменным наконечником.
Индикатор.
Кусочек тонкодисперсной наждачной бумаги.

Эти инструменты подходят для всех видов ремонта.

Как разобрать

Уже описывалось, что при демонтаже устройства поначалу вынимают его кнопки. Потом убирают лицевую панель. Когда устройство извлекают из гнезда, его высвобождают от проводов.

Кнопки достаются просто

После того, как механизм таким макаром разобран и сразу извлечён, его нужно положить впереди себя на столе и разглядеть. Обычно загрязняются контакты, которые находятся в том месте, где были пластмассовые кнопки. От нередких включений обозначенные поверхности также покрываются нагаром.

Найти нрав таковой неисправности нетрудно. Осознать, что нужна очистка контактов, можно ещё перед разборкой устройства. Если при включении кнопок устройство срабатывает не всегда, то полностью разумеется возникновение нагара в соответственных местах.

Очистка контактов

Не всегда может быть произвести этот процесс. У большинства современных выключателей корпус механизма неразборный и добраться до контакта не представляется вероятным. В таких случаях проще приобрести новый выключатель, тем паче что стоит он дешево: порядка 50 руб.

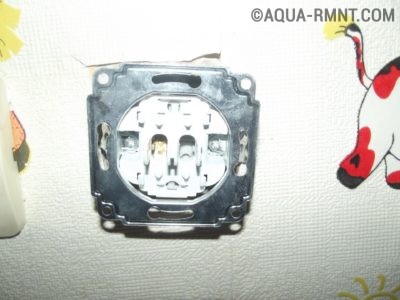

Тут корпус неразборный

Если же при рассмотрении устройства стало понятно, что до места соприкосновения контактов включения можно добраться жалом отвёртки, то производим следующее. Для данной операции возьмём кусочек наждачной бумаги и намотаем его на кончик малеханькой узкой отвёртки. Просунув инструмент под кнопку, протираем медный контакт наждачной бумагой.

Даже при отсутствии шкурки можно почистить отвёрткой медную поверхность контакта, делая инвентарем поступательные движения. Острое нажимало просто удалит грязюка и нагар.

Другие вероятные поломки и пути их решения

Нередко ещё встречается такая распространённая неисправность, как ослабление зажима конца провода. Это просто диагностировать по поведению выключателя. Он стопроцентно перестаёт делать свое предназначение, хотя при всем этом кнопки двигаются и щёлкают, как обычно.

Тут довольно извлечь устройство наружу (после открепления кнопок и лицевой панели), а потом просто протянуть отвёрткой винты, связанные с контактами проводов. Эту операцию непременно делают при выключенном линейном автомате питания! При затягивании винта свободной рукою немного вдавливают провод вовнутрь механизма.

Случается иногда и такая неисправность: одна из кнопок перестаёт щёлкать. При воздействии на неё пальцами чувствуется необыкновенная «расслабленность». Тут явна поломка механизма. В этом случае нужно вполне поменять выключатель. В таких устройствах ремонт механизма, находящегося под кнопкой, фактически неосуществим, ну и нецелесообразен.

Как собрать

Для сборки устройства просто устанавливаем механизм с отлично закреплёнными контактами проводов назад в гнездо. Потом вставляем лицевую пластиковую панель. В конце концов надеваем кнопки. Выключатель готов. Сейчас можно активировать автомат в щитке и убедиться в правильной работе нашего узла.

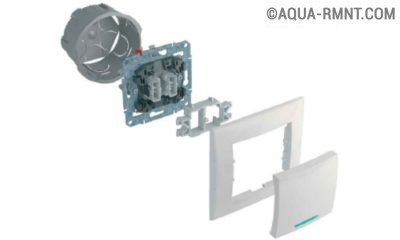

В данном типе выключателя находится дополнительная запчасть — вставка

Если никакие манипуляции не привели к подабающему эффекту, то лучше сходить в магазин и приобрести новый выключатель. А потом поменять сломанный, следуя описанным инструкциям.

Видео: как поменять выключатель

Так как описываемые приборы в процессе использования во время «перещёлкивания» испытывают некоторую краткосрочную нагрузку, то их долговечность зависит в главном от количества включений. Чем почаще пользуются устройством, тем резвее он выходит из строя. Но здесь работает ещё одно правило: выключатели узнаваемых, отлично зарекомендовавших себя марок служат, обычно, несколько подольше, чем самые дешёвые. Необходимо держать в голове об этом.

Итак, приступая к подмене узла, изучите приведённые аннотации и смело начинайте работу!
